1 A motortól a kész járműig, Járműfejlesztés BME,

2 2 A motortól a kész járműig, Járműfejlesztés Járműfejlesztés Áttekintés Fejlesztéstámogatás Termo- és Energiamenedzsment Szilárdságtani elemzés Akusztikai elemzés Karrier

3 3 Műszaki fejlesztés területei Előfejlesztés Járműfejlesztés Komponensfejlesztés Műszaki fejlesztés Audi Sport Fejlesztési folyamatok, invesztíció, szabadalom Előszéria-központ

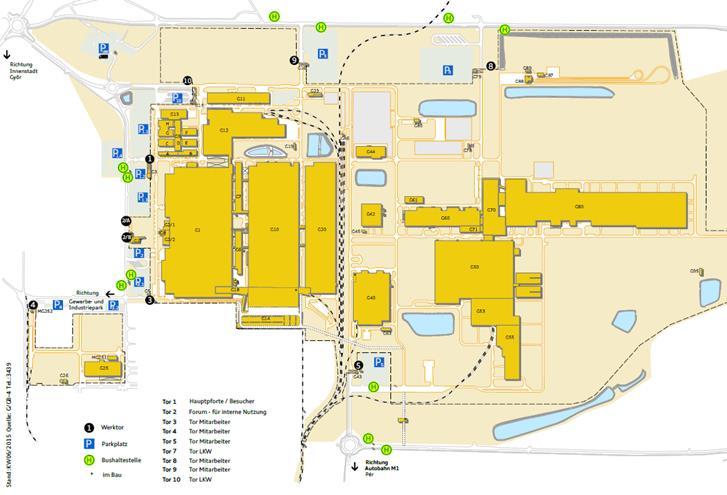

4 4 Audi világszerte Fejlesztési telephelyek Audi AG, Neckarsulm Audi AG, Ingolstadt Audi Hungaria, Győr R&D Peking Audi Mexiko, San José Chiapa / VW Puebla

5 Audi Hungaria Járműfejlesztés G9B épület Termo-/Energiamenedzsment

Termékadat-menedzsment Analízisközpont G13 csarnok Technikum

elemzés/fejlesztés jármű/aggregát Szériafelfutás-támogatás Teljes

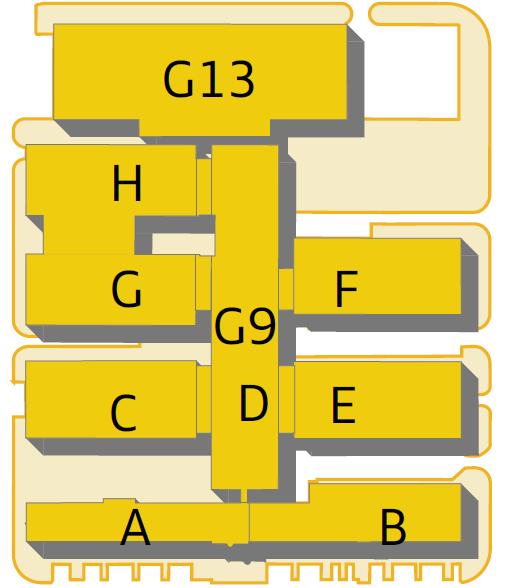

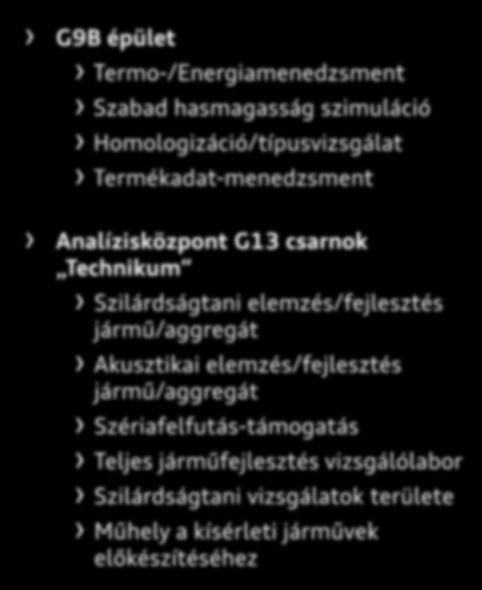

5 5 Audi Hungaria Járműfejlesztés G9B épület Termo-/Energiamenedzsment Szabad hasmagasság szimuláció Homologizáció/típusvizsgálat Termékadat-menedzsment Analízisközpont G13 csarnok Technikum Szilárdságtani elemzés/fejlesztés jármű/aggregát Akusztikai elemzés/fejlesztés jármű/aggregát Szériafelfutás-támogatás Teljes járműfejlesztés vizsgálólabor Szilárdságtani vizsgálatok területe Műhely a kísérleti járművek előkészítéséhez

6 6 Audi Hungaria Járműfejlesztés Fejlesztéstámogatás Termékadat-menedzsment Homologizáció/típusvizsgálat Termo- és energiamenedzsment Energiamenedzsment Termomenedzsment Szabad hasmagasság szimuláció Szilárdságtani elemzés/ fejlesztés Jármű/aggregát Szilárdsági elemzés szimuláció Szilárdsági elemzés kísérlet Labor és műhely/tartósteszt Akusztikai elemzés/ fejlesztés jármű/aggregát Szériafelfutás-támogatás Akusztikai vizsgálat jármű (kísérleti) Szimuláció NVH jármű/aggregát Töltéscsere szimuláció

7 7 A motortól a kész járműig, Járműfejlesztés Járműfejlesztés Áttekintés Fejlesztéstámogatás Termo- és Energiamenedzsment Szilárdságtani elemzés Akusztikai elemzés Karrier

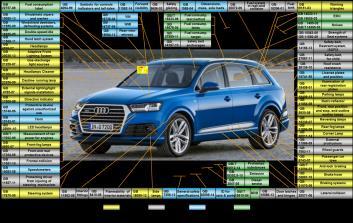

8 8 Járműfejlesztés Termékadat-menedzsment, Homologizáció Termékadat-menedzsment Motor- és jármű-darabjegyzék felépítése és karbantartása(äko, ÄA) Változatok (PR-Nr) vezérlése Beépíthetőségi engedély kezelése P-, B-, K-engedélyek kezelése Kísérleti motorépítés helyszíni támogatása Homologizáció Hatósági engedélyek beszerzésének támogatása világszerte Minőségi ellenőrzések elvégzése Engedélyezés adminisztratív támogatása Gyártástámogatás Előszériás járművek ellenőrzése: figyelmeztető jelzések, alvázszám, adattábla és törvényi megfelelőség Ellenőrzés: darabjegyzék, alvázszám, adattábla

9 9 A motortól a kész járműig, Járműfejlesztés Járműfejlesztés Áttekintés Fejlesztéstámogatás Termo- és Energiamenedzsment Szilárdságtani elemzés Akusztikai elemzés Karrier

10 Termomenedzsment Jármű termikus stabilitása Termékfejlesztés folyamata (sematikus) Projektkezdete Koncepciófejlesztés Szimuláció Tesztelés Jármű CFD szimulációja

ezek értékelése szimuláció segítségével lehetséges Később a prototípusok tesztelése ill. kipróbálás során a szimuláció ill.

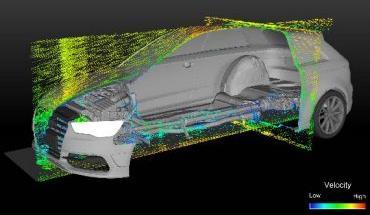

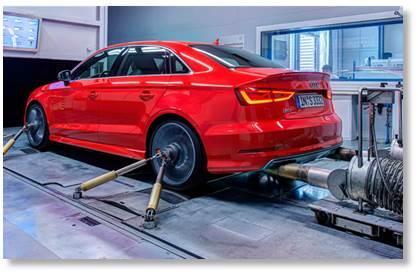

10 10 Termomenedzsment Jármű termikus stabilitása Termékfejlesztés folyamata (sematikus) Projektkezdete Koncepciófejlesztés Szimuláció Tesztelés Jármű CFD szimulációja Szériafejlesztés SOP Teszt a klímaszélcsatornában A járműfejlesztés a járműtulajdonságok összességére, azok együttműködésére koncentrál A fejlesztés korai fázisában ezek értékelése szimuláció segítségével lehetséges Később a prototípusok tesztelése ill. kipróbálás során a szimuláció ill. járműtulajdonságok validálása is lehetséges Termikus stabilitás Hőmérsékletállóság tervezése és biztosítása Alkatrészek hővédelmének biztosítása, intézkedések definiálása Alkatrészek engedélyezés a hőállóság szempontjából

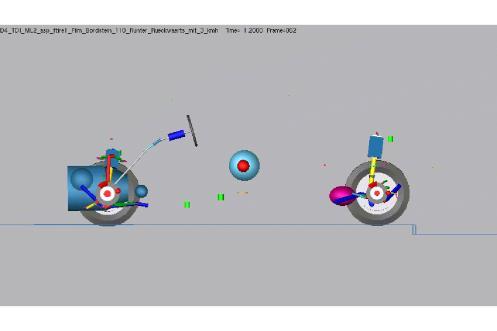

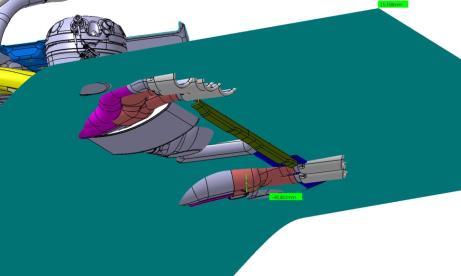

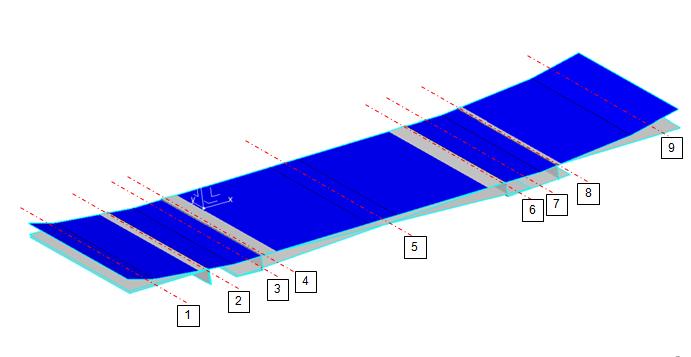

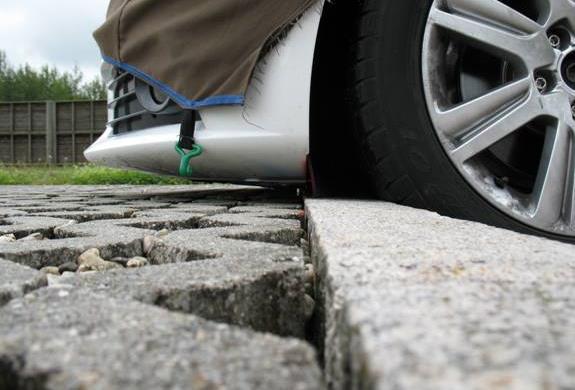

11 11 Szabad hasmagasság szimuláció Funkcionális biztonság Statikus padlólemez határoló felület Dinamikus felületek ADAMS szimulációból Sérülés előrejelzése PAM-CRASH szimulációval Statikus padlólemez határoló felület meghatározása Felütközési helyek detektálása ADAMSszimuláció segítségével Sérülés előrejelzése az alkatrészfejlesztés támogatására FEM-szimuláció (Pam-Crash) már a koncepció fázisában Később a prototípusok tesztelése ill. kipróbálás során a szimuláció ill. alkatrészek validálása Járműteszt

12 Energiamenedzsment Energiafelhasználás és veszteségek Energiafajták a járműben Energiabevezetés Kémiai energia (üzemanyag), Elektromos energia Energiaátalakítás Mechanikai/elektromos és hőenergia

12 12 Energiamenedzsment Energiafelhasználás és veszteségek Energiafajták a járműben Energiabevezetés Kémiai energia (üzemanyag), Elektromos energia Energiaátalakítás Mechanikai/elektromos és hőenergia Veszteség Hajtás, menetellenállás, hő Energiamenedzsment Az energiamenedzsment előrelátó, szervezett és szisztematikus koordinációja az energia biztosításának, átalakításának, elosztásának és használatának, ami lefedi a szükségleteket az ökológiai és ökonómiai szempontok figyelembe vételével. (Forrás: VDI Richtlinie 4602, Stand 2007) Energiamenedzsment a járműben A gondolkodásmód kiterjesztése a modultól az alkatrészcsoportokon keresztül a teljes rendszerig az összhatásfok növelésének céljával

13 13 A motortól a kész járműig, Járműfejlesztés Járműfejlesztés Áttekintés Fejlesztéstámogatás Termo- és Energiamenedzsment Szilárdságtani elemzés Akusztikai elemzés Karrier

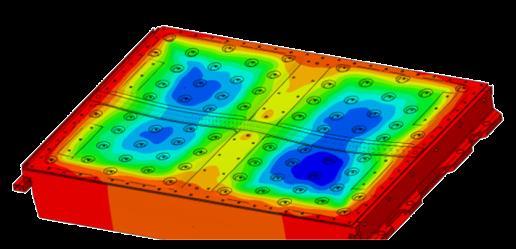

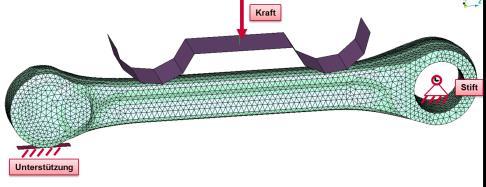

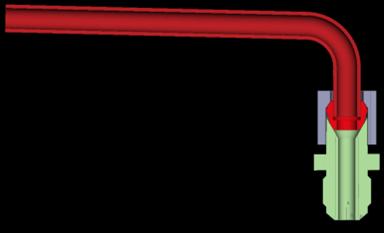

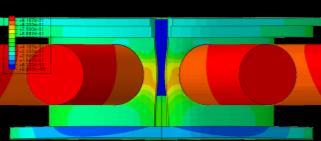

14 14 Szilárdságtani elemzés Szimuláció aggregát Alkatrészvizsgálatok támogatása Vizsgálati felépítmények ellenőrzése Vizsgálati felépítmények tervezése kritikus igénybevételre Vizsgálókészülék ellenőrzése Alkatrészek minősítésének támogatása Élettartam-szilárdságra méretezett alkatrészek felülvizsgálata Élettartam-számítások üzemi és egyedi terhelési esetekre Szerkezeti viselkedés vizsgálata Mérések támogatása Terhelési esetek meghatározása Nyúlásmérő bélyegek helyének és helyzetének ajánlása Feszültséggyűjtő helyek azonosítása Egyedi mérődarabok konstrukciója

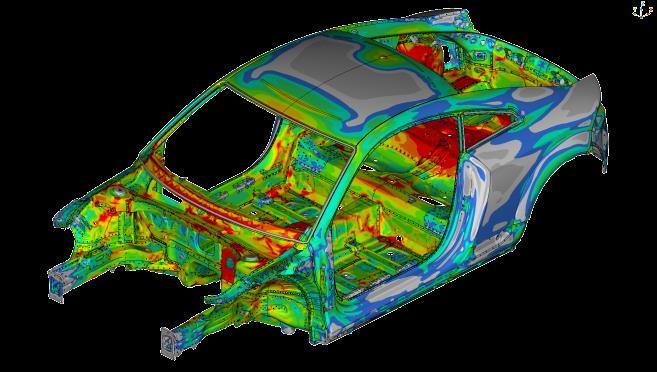

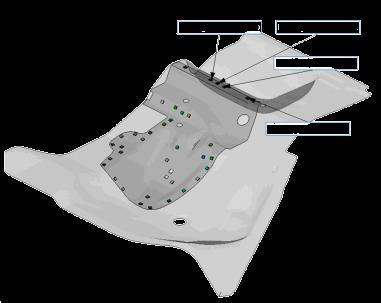

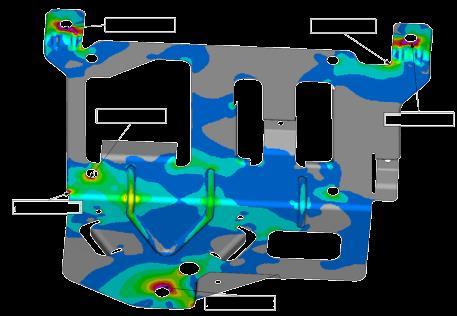

15 15 Szilárdságtani elemzés Szimuláció karosszéria Élettartamszámítás Kötéstechnika (hegesztési pontok, stb.) Karosszéria elemek Öntött alkatrészek Karosszériához rögzített alkatrészek Összevetés valós járművizsgálatokkal Járműszimuláció Lineárisan rugalmas és képlékeny szimulációk Üzemi és egyedi terhelési esetek Összevetés valós járművizsgálatokkal Tartók és rögzítő alkatrészek vizsgálata Modálanalízis Statikus elemzés PSD-analízis Geometriai/alak optimálás

16 Szilárdságtani elemzés Szimuláció kötéstechnika / Jármű

mechanikai és termikus szimulációja (hegesztési pontok,

csavarozás, hegesztés) Geometriai optimalizálása Az egyes

aggregát/kipufogó Kipufogórendszer virtuális szilárdsági

Útgerjesztés: útburkolat, egyedi gerjesztés Motorgerjesztés:

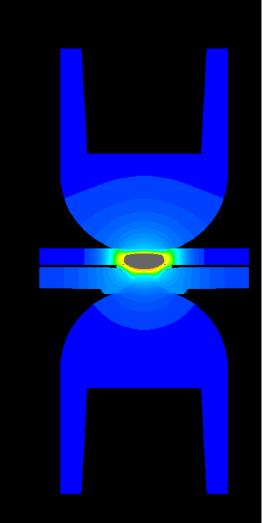

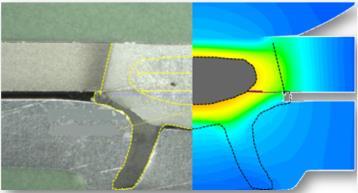

16 16 Szilárdságtani elemzés Szimuláció kötéstechnika / Jármű (MKS) Különböző kötési eljárások szimulációja Kötések mechanikai és termikus szimulációja (hegesztési pontok, szegecsek, saját anyaggal történő rögzítés (Clinch), csavarozás, hegesztés) Geometriai optimalizálása Az egyes kötési eljárásokhoz új anyagok vizsgálata MKS-Szimuláció aggregát/kipufogó Kipufogórendszer virtuális szilárdsági értékelése Kipufogórendszer változatainak összehasonlítása Útgerjesztés: útburkolat, egyedi gerjesztés Motorgerjesztés: mechanikai lengések, nyomásingadozás, etc. Alkatrészek csatlakozási pontjainak terhelése

17 17 A motortól a kész járműig, Járműfejlesztés Járműfejlesztés Áttekintés Fejlesztéstámogatás Termo- és Energiamenedzsment Szilárdságtani elemzés Akusztikai elemzés Karrier

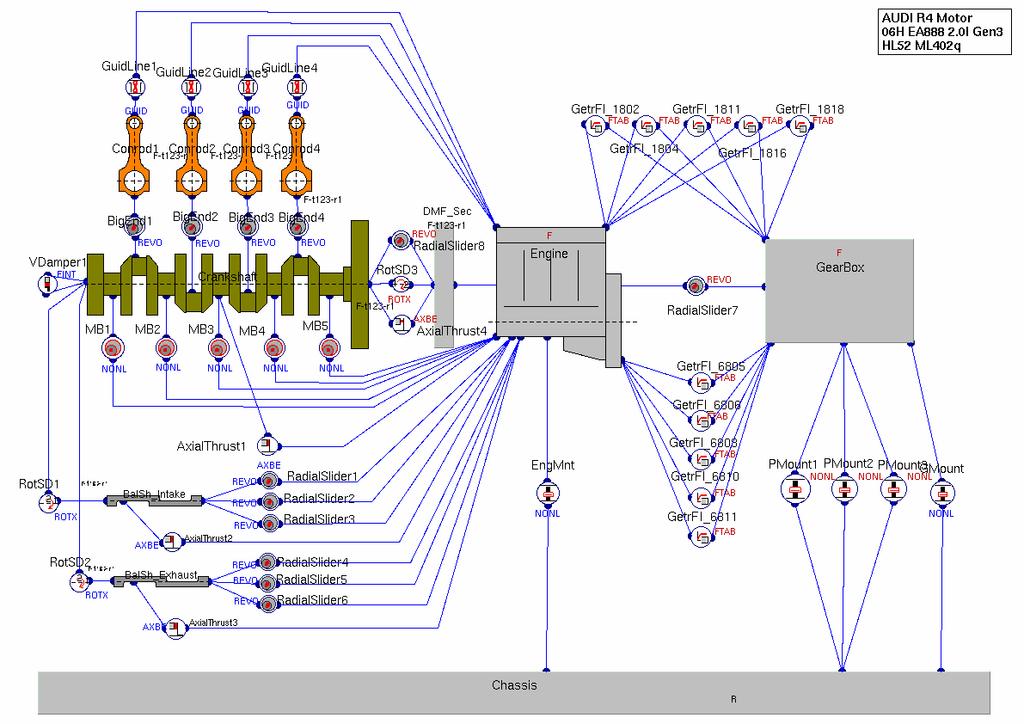

18 18 Szimuláció aggregátakusztika FEM- és MKS-számítások Lesugárzott zaj értékelése (motor, váltó, elektromos ) Rezgések értékelése Motortartó merevsége összetett tulajdonságok (p.l. motor-váltó együttes) Testzaj értékelése (motortartó, mérési pontok) Forgattyús mechanizmus értékelése (pl. csavarólengések)

19 NVH Szimuláció jármű Akusztikai szimuláció

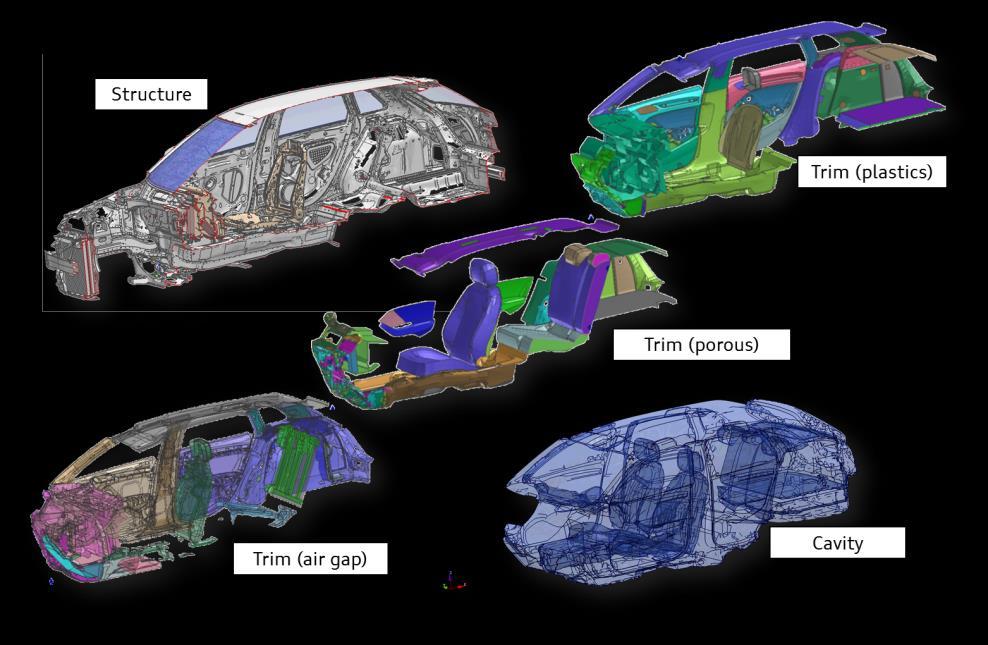

19 19 NVH Szimuláció jármű Akusztikai szimuláció FEM-NSM akusztikai modell FEM/PEM akusztikai modell Utastér elemei egyszerűsítve kerülnek leképezésre Utastér elemei fizikailag modellezettek Szerkezetre gyakorolt visszahatásuk figyelembe vételre kerül Előrejelzés pontossága nő

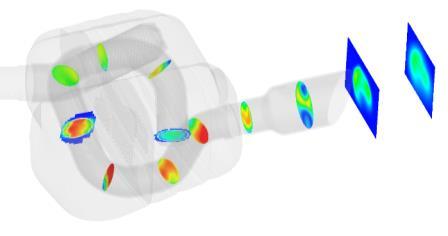

20 Frequenz 20 Töltetcsere szimuláció Kipufogórendszer akusztikai szimulációja Campbell Diagramm rpm 3D kipufogómodell felépítése 1D számítási modell leképzése Hangnyomásszint számítása Torkolati zaj (kilépésnél) Hangtompító kialakításának optimalizációja Rezonanciarendszer analízise Égéstermék ellennyomás figyelembe vétele 3D végdob-modell felépítése Áramlás szimuláció Turbulens kinetikus energia Egyes változatok kvalitatív összehasonlítása Kipufogó kiömlő optimalizáció

21 21 A motortól a kész járműig, Járműfejlesztés Járműfejlesztés Áttekintés Fejlesztéstámogatás Termo- és Energiamenedzsment Szilárdságtani elemzés Akusztikai elemzés Karrier

22 22 Karrier a GF-n Fejlesztéstámogatás 20 fő Szimuláció 23 fő Kísérlet 22 fő Gyakornok 10 fő évente Diplomatervező 3 fő évente

23 Köszönöm!
