1 Korszerű mérőeszközök alkalmazása a gépszerkezettan oktatásában Dr. Kátai László, tanszékvezető, egyetemi docens Mechanikai és Géptani Intézet Gépszerkezettan Tanszék

2 Bevezetés Gépszerkezettan a tantervben MEGI infrastruktúra fejlesztések Mérőeszközök témakörök Oktatási tapasztalatok

3 Gépszerkezettan a mintatantervben Alapszak (BSc) Gépszerkesztés alapjai (1+2) Gépelemek I. (2+1) Gépelemek II. (2+1) Számítógépes mérnöki tevékenység (2+1) CAE gyakorlatok I. (0+4) CAE gyakorlatok II. (0+4) Mechanizmusok modellezése (1+2) Növénytermesztés gépei (2+2) Diagnosztikai eljárások (1+1) Gép-konstrukcióanalízis (2+0)

4 Gépszerkezettan a mintatantervben Mesterszak (MSc) Részletszerkesztés és tervezés (2+1) Komplex mérnöki tevékenység (2+1) Terméktervezés (2+1) Projektfeladat I. (0+2) Projektfeladat II. (0+3)

5 Mechanikai és Géptani Intézet INFRASTRUKTÚRÁLIS FEJLESZTÉSEK ÉPÜLET (MIK) (~ 300 mft) ESZKÖZÖK (~ 150 mft)

6 Az eredeti állapot A jelenlegi állapot Géptani laboratórium, Mérnökinformatikai amely az 1960-as Központévek végén épült.

7 Infrastruktúra (MIK) Összesen 10 tanterem, 250 fő hallgatói férőhely, ebből 150 számítógépes.

8 Szerkezettan témakörök Kötések (tengelykapcsolók) Aktív támasztások (csapágyak) Hajtások (szíjhajtások)

9 Eszközök SKF diagnosztikai laboratórium - lézeres tengely és gépbeállító eszközök - Infrakamera (hőkamera) - rezgésdiagnosztika eszköz - csapágyszerelési eszközök Optibelt oktató modell

10 Miért szükséges a gépbeállítás? A nem tervezett gépleállások közel 50%-a vezethető vissza beállítási problémákra! - nem tervezett feszültség, rezgés, hőterhelés (energia veszteség) Jó beállítással 2-17% energia megtakarítást érhetünk el! Műszaki szemlélet!

11 SKF lézeres gép- és tengelybeállító eszköz Fixturlaser XA gépbeállító rendszer (tengelybeállítás) Stabil érzékelő(s) Mozgó érzékelő(m)

12 SKF lézeres gép- és tengelybeállító eszköz Néhány alapjellemző nm, diódalézer - teljesítmény < 1mW - mérési távolság 10 m, - detektor CCD - beépített szögérzékelő - pontosság ±7mm

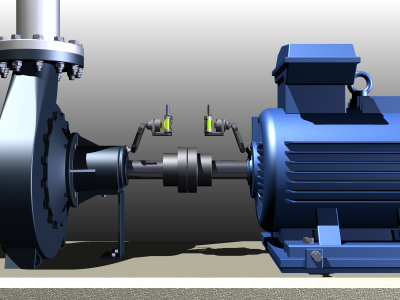

13 SKF lézeres gép- és tengelybeállító eszköz Tengelykapcsoló mérés installációs példa. (Rugalmas tgk szerepe?)

14 SKF lézeres gép- és tengelybeállító eszköz Tengelykapcsoló mérés installációs példa. (Rugalmas tgk szerepe?)

15 SKF lézeres gép- és tengelybeállító eszköz Géplánc beállítás

16 SKF lézeres gép- és tengelybeállító eszköz Dinamikus elmozdulások mérése (hideg, meleg állapot)

17 SKF lézeres gép- és tengelybeállító eszköz Kardántengelyek beállítása

18 SKF lézeres gép- és tengelybeállító eszköz Fixturlaser XA Geometry gépbeállító rendszer Mérőegység 2 axisú PSD detektor -pontosság: ± 3 mm -beépített szögérzékelő Lézeradó nm, diódalézer - mérési táv. 50 m

19 SKF lézeres gép- és tengelybeállító eszköz Mérési lehetőségek: - egyenesség mérés, - síklapúság mérés, - síklapúság kör felületen

20 SKF lézeres gép- és tengelybeállító eszköz Ékszíjhajtás beállítása

21 Infratechnika Infravörös termográfia alkalmazhatósága Összehasonlító mérések Meleg pont keresés Azonos körülmények között működő csapágyak összehasonlítása Hajtások beállításának hibái

22 Infratechnika Infravörös termográfia alkalmazhatósága Összehasonlító mérések Meleg pont keresés Azonos körülmények között működő csapágyak összehasonlítása Hajtások beállításának hibái

23 Infratechnika Eszköz: NEC H2640 kamera 640 x 480 felbontás -60 o C +500 o C 1,3 MP-es vizuális kamera USB2 és IEEE 1394 port

24 Infratechnika Alkalmazhatóságot befolyásoló tényezők Nem közvetlen hőmérsékletmérés, hanem az érzékelt hőmennyiségből való átszámítás. Környezeti hőmérséklet, páratartalom, távolság Mért tárgy anyaga (emissziós tényező) Mért tárgy felületi minősége, geometriája Környező hőforrások (reflexió, átvezetés) Tükröződés stb.

25 Infratechnika Gépbeállítás Autó légkondicionáló működése

26 Infratechnika Hajtásbeállítás vizsgálata

27 Csapágyszerelő és bemutató eszközök Szerelőcsillag és szerelő készülékek

28 Optibelt oktató modell Geometriai beállítás, ellenőrző mérés Szíjfeszesség beállítása, mérése Ékszíjprofil ellenőrzése

29 Optibelt oktató modell Geometriai beállítás, ellenőrző mérés

30 Optibelt oktató modell Szíjfeszesség beállítása, mérése Ultrahangos rezgésmérés Rugós erőmérés

31 Oktatási tapasztalatok szemléltetés, gyakorlati példák tantárgyi eredmények? motiváció TDK doktori képzés

32 Köszönöm a figyelmet!
