Az 1,9 literes PD-TDI szerelése. Vezérmű- és hosszbordásszíj A vezérlés beállítása
|
|
|
- Lili Balogné
- 8 évvel ezelőtt
- Látták:
Átírás
1 Az 1,9 literes PD-TDI szerelése Vezérmű- és hosszbordásszíj A vezérlés beállítása Dr. Nagyszokolyai Iván, X-Meditor Autóinformatika, 2008

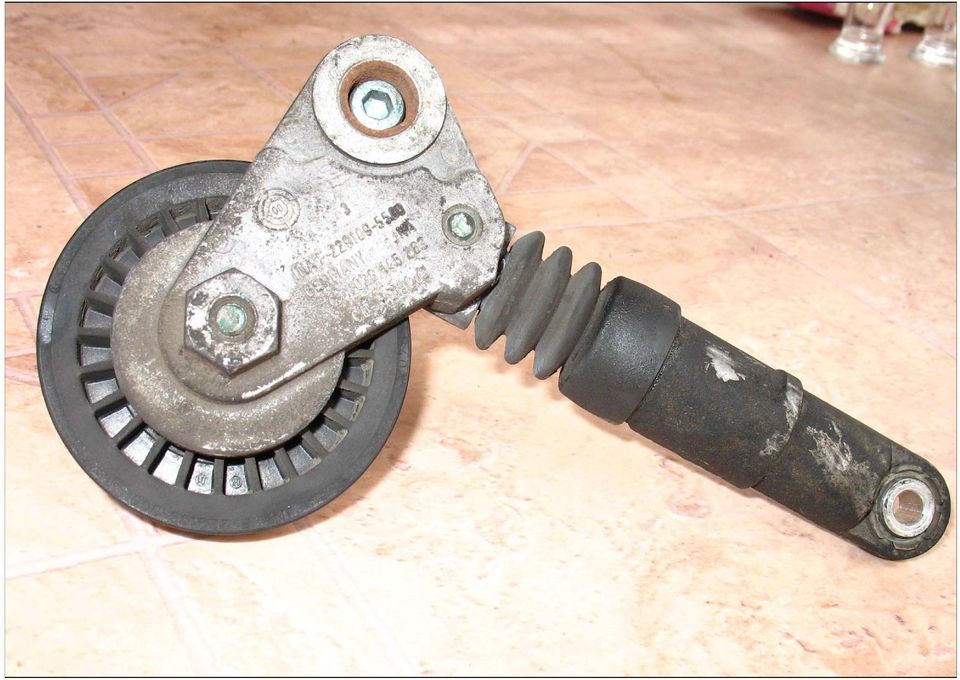

2 Többféle hosszbordásszíj feszítőt alkalmaznak!
3
4

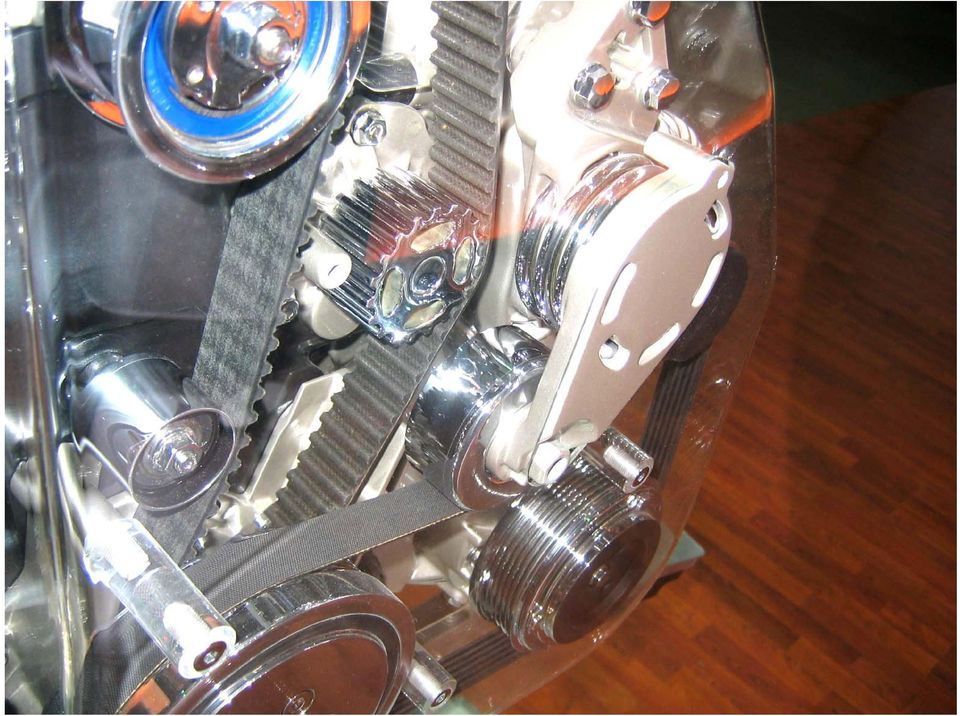

5
6 Az ékszíj előfeszítésének megszüntetése A szíj forgásirányát meg kell jelölni! rögzítőcsappal reteszelés
7 VW grafika
8
9
10 Vezérműszíj lengéscsillapító

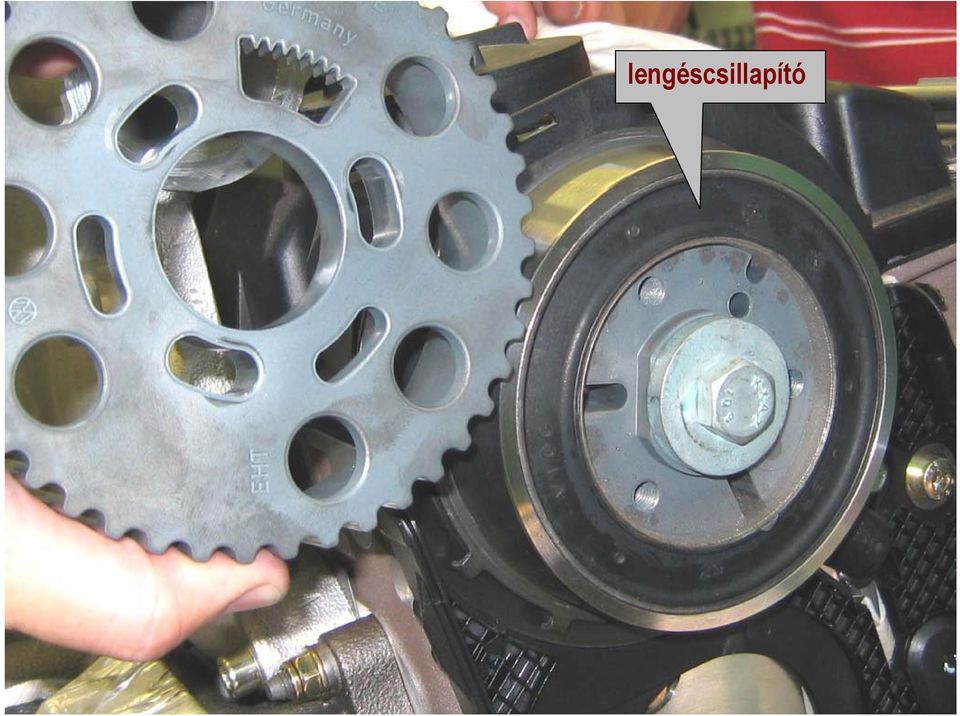

11 lengéscsillapító
12 Hengerazonosító póluskerék
13 A szíjerő alakulása a különböző befecskendezési rendszereknél Befecskendezési nyomás (bar) Szíjerő (N)
14 Szíjerő (N) csillapítóval csillapító nélkül Fordulatszám (min -1 )
15 Periodikusan változó szíjkerék fogosztás két szegmensben. Itt a szíjnyúlás miatt nagyobb az osztás.
16
17 Vezérmű- és főtengely jeladók
18 Vezértengely (hengerazonosító) jeladó (Hall-elem) A motor ECU ennek alapján ismeri fel a kompresszió ütemben lévő hengert. A vezértengely póluskerék fogainak elhaladásakor négyszögjelet ad. A póluskeréken 90 -os osztással négy fog van. Ezeket az 1-es, a 2-es és a 3-as henger után, különböző szöggel, egy-egy fog követi. Vezértengely póluskerék 3. henger 4. henger 1. henger Hall jeladó motor ECU 2. henger
19 póluskerék fog
20 A Hall vezértengely jeladó
21
22 Indukciós főtengelyjeladó (fordulatszám és vonatkozási helyzet)
23
24 Főtengely jeladó (indukciós) Feladata a motorfordulatszám és s a főtengelyhelyzet f értékelése. póluskereke 28 fog két foghely 28 fog két foghely osztású. egy főtengelyfordulat
25 Motorhenger felismerés A motor ECU a vezértengely jeladó jele alapján ismeri fel a kompresszió ütemben lévő hengert és a főtengely vonatkozási jeladó segítségével aktiválja a helyzetben lévő PDE-t. Ha az ECU azonosított egy hengert, utána a főtengelyjeladó üres helyé -t követően kiszámítja a befecskendezés kezdetét. 1 vezértengely fordulat 1. henger 3. henger 4. henger 2. henger Hall jel 1 főtengely fordulat Indukciós jel
26 A vezérműszíj feszítése Csak hideg motoron szabad beállítást végezni! Hidraulikus feszítőrendszerrel (szíjfesztő csillapítóval) szerelt rendszer Rugós feszítőrendszerrel (súrlódásos csillapítással) szerelt rendszer
27 tartóhíd Először B-vel megemel, majd segéd függesztő konzolt felszerel, motort felfüggeszt, ezzel B-t kivált és leszerel. függesztő konzol VW grafika
28 Hidraulikus feszítőrendszerrel (szíjfesztő csillapítóval) szerelt rendszer Szétszerelés előtt a vezértengely és a főtengelykerekeket reteszeljük.
29 reteszelő csapnak be kell nyúlnia a hengerfejbe rögzítő fogasív VW grafika
30 bütyköstengely fogasszíjkerék agy a csillapítóval fogasszíjkerék reteszelőcsap
31 A reteszelőcsap furata a hengerfejben
32 Vezértengely rögzítőcsap Főtengelykerék-rögzítő fogasív Hidraulikus feszítő arretálólemez Feszítőgörgő rögzítőcsap
33
34
35 A zajcsillapító lemez a 3(Z) és a 4(Z) hengerű motornál azonos! 4 hengerű motornál 3 hengerű motornál
36
37
38
39 Szíjlazításhoz, arretáláshoz feszítőgörgő elfordítás Feszítőcsap arretálás VW grafika
40
41
42
43
44 Kétcsapos anyaforgató arretáló lemezke VW grafika Kart addig forgatni, amíg az reteszelő lemez kihúzható.
45 Kétcsapos anyaforgató 21 Nm + 45 VW grafika A kart B irányba addig forgatni, amíg a résbe 4 mm-es fúrót be lehet helyezni, ezzel az a távolságot beállítani.
46 25 Nm 100 Nm
47 Rugóerős vezérműszíjfeszítő
48 VAG G
49 VAG N
50 Az SKF tanácsai: Az FHP beállításánál csak előre forgassuk a motort a főtengely elfordításával. A hajtás tulajdonságainál mindig az ajánlott szíjfeszítő és szíj együttesét szereljük be! Nem az ajánlott párosítás megváltoztatja a hajtás viselkedését!
51 előfeszítés mutató alaplap stopper-orr alaplap alaplap beállító ablak
52 rögzítőcsap forgatókar Alaplap stopper orrát - nyíl mutatja - helyezzük a zajcsillapító lemez ablakán keresztül a motorblokkba. Ekkor már legyen benne a rögzítőcsap!
53 20 Nm + 45 Alaplap stopper orrát t (nyíl l mutatja) helyezzük k a zajcsillapító ablakán n keresztül a motorblokkba. A reteszelőcsapot eltávol volítani. Kétcsapos K anyaforgatóval a rugóer erő ellenében addig feszíteni, amíg g az alaplap ablakába ba kerül l a mutató. Rögzítőanya meghúzás: 20 Nm + 45
54 vezértengely reteszelő csap A vezértengely fogasszíjkerek jkerekét - az 1-es 1 csavarok fellazítása után - a nyíl irány nyában ütközésig elfordítani. A szíjat felhelyezni a főtengely f fogasszíjker jkerékre,, a feszítőgörg rgőre, re, a vezértengely fogasszíj kerekére és utoljára a hűtővízszivattyh zszivattyú kerékre. kre. A gyárt rtásnál l a kereket, mikor már m r a szíj j rajta van, 40 Nm-rel, a nyíl l irány nyában megfeszítik!
55 és a vezetőgörgőről se feledkezzünk meg, azt is cserélni kell!
56
57
