1 Az 2. generációs adagolóporlasztó javítása szét- és összeszerelés, s, hibafelvételez telezés, nyitónyom nyomás s megmérése, beáll llítása Forrás: Bosch ESI Dr. Nagyszokolyai Iván, X-Meditor Autóinformatika, 2008

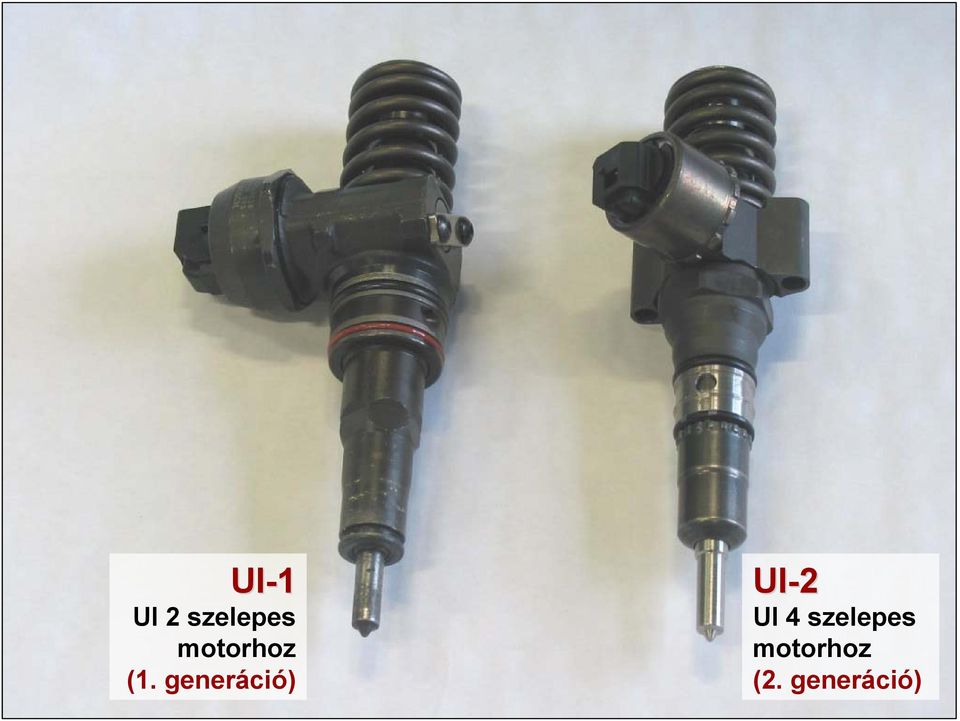

2 UI-1 UI 2 szelepes motorhoz (1. generáció) UI-2 UI 4 szelepes motorhoz (2. generáció)

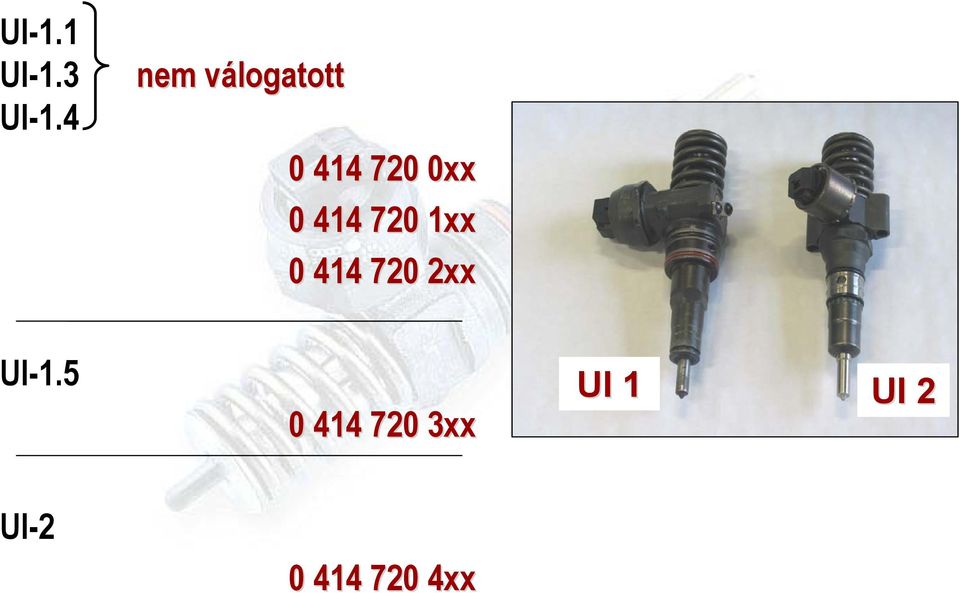

3 UI-1.1 UI-1.3 UI-1.4 nem válogatott xx xx xx UI xx UI 1 UI 2 UI xx

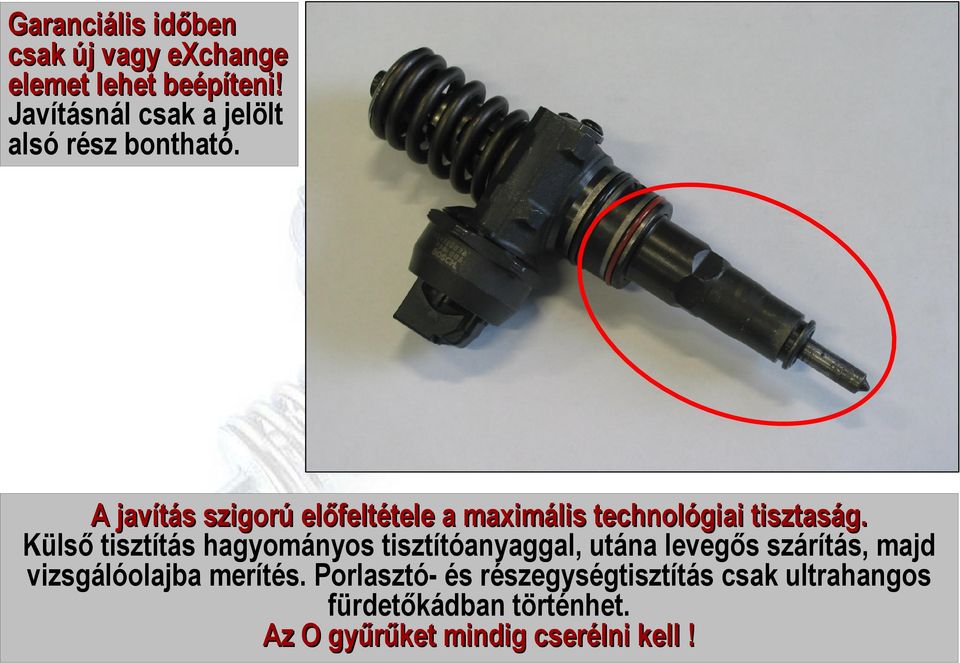

4 Garanciális időben csak új j vagy exchange elemet lehet beépíteni! Javításnál csak a jelölt alsó rész bontható. A javítás s szigorú előfelt feltétele tele a maximális technológiai tisztaság. Külső tisztítás hagyományos tisztítóanyaggal, utána levegős szárítás, majd vizsgálóolajba merítés. Porlasztó- és részegységtisztítás csak ultrahangos fürdetőkádban történhet. Az O gyűrűket mindig cserélni kell!

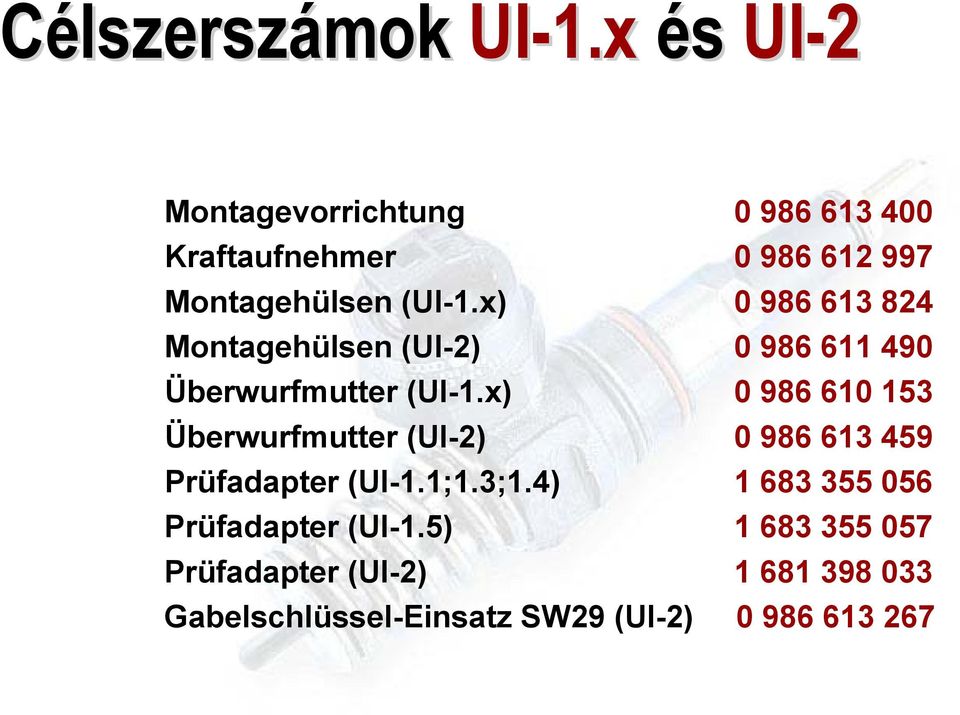

5 Célszerszámok UI-1.x és UI-2 Montagevorrichtung Kraftaufnehmer Montagehülsen (UI-1.x) Montagehülsen (UI-2) Überwurfmutter (UI-1.x) Überwurfmutter (UI-2) Prüfadapter (UI-1.1;1.3;1.4) Prüfadapter (UI-1.5) Prüfadapter (UI-2) Gabelschlüssel-Einsatz SW29 (UI-2)

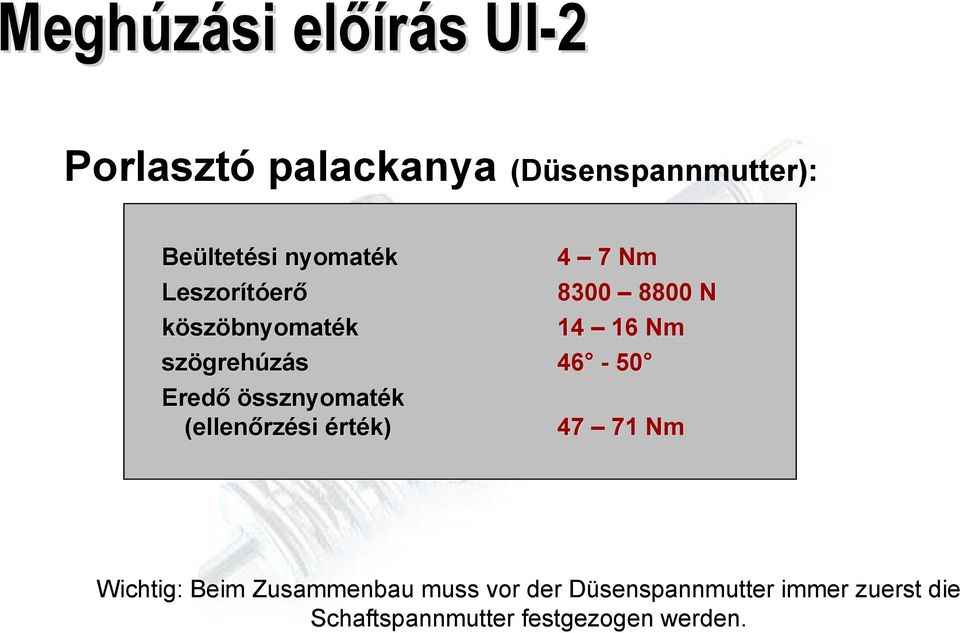

6 Meghúzási előírás s UI-2 Porlasztó palackanya (Düsenspannmutter): Beültet ltetési nyomaték 4 7 Nm Leszorítóer erő N köszöbnyomaték Nm szögreh grehúzás Eredő össznyomaték (ellenőrz rzési érték) Nm Wichtig: Beim Zusammenbau muss vor der Düsenspannmutter immer zuerst die Schaftspannmutter festgezogen werden.

7 Szétszerelés előtt hidegoldó spray-jel alaposan tisztítsuk meg. Vigyázzunk, hogy a műanyag részeket ne fújjuk be. Ezután levegővel fújassuk le. Vizsgálóolajba mártsuk.

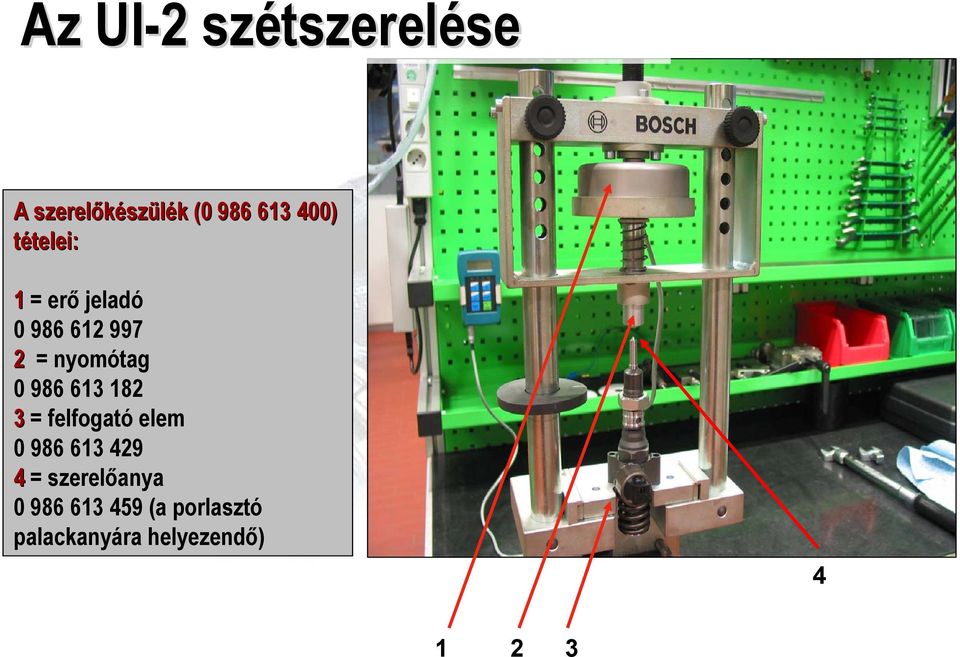

8 Az UI-2 2 szétszerel tszerelésese A szerelőkész szülék k (0( ) tételei: 1 = erő jeladó = nyomótag = felfogató elem = szerelőanya (a porlasztó palackanyára helyezendő)

9 UI-2 Állítsuk a nyomó hídkeretet a megfelelő magasságba. A jelölt csapokkal rögzítsük.

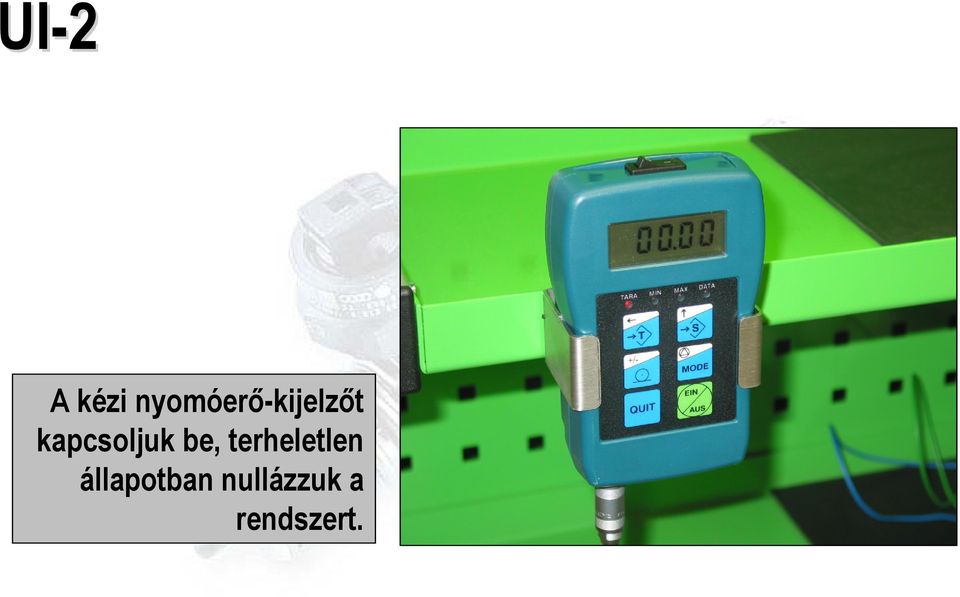

10 UI-2 A kézi nyomóerő-kijelzőt kapcsoljuk be, terheletlen állapotban nullázzuk a rendszert.

11 UI-2 A nyomótagot helyezzük a porlasztócsúcsra pontosan tájoljuk a UI befogó készülék szükséges elmozdításával. Terheljük meg axiálisan a porlasztót N erővel. (kijelzés: 8,3 8,8)

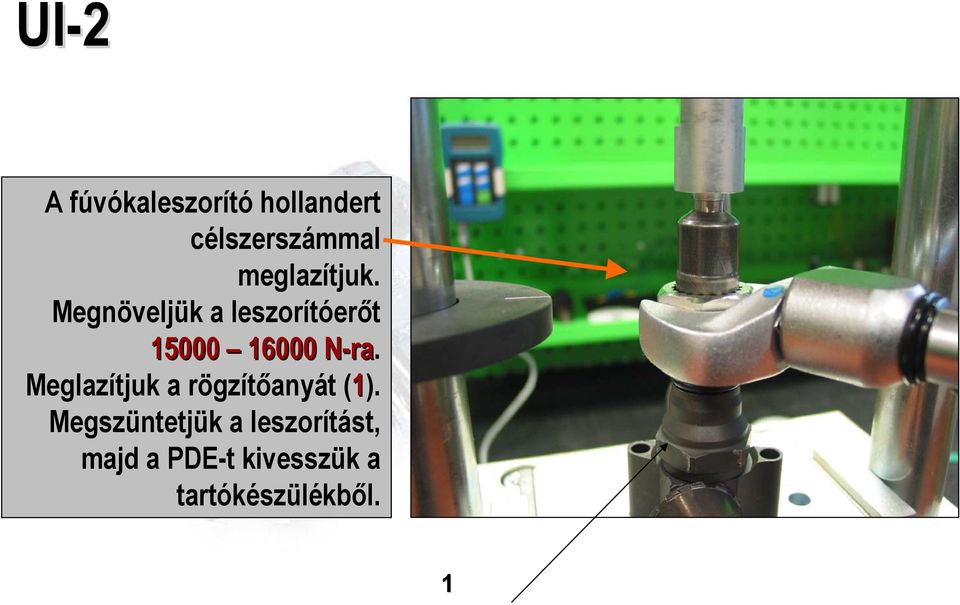

12 UI-2 A fúvókaleszorító hollandert célszerszámmal meglazítjuk. Megnöveljük a leszorítóerőt N-ra. Meglazítjuk a rögzítőanyát (1). Megszüntetjük a leszorítást, majd a PDE-t kivesszük a tartókészülékből. 1

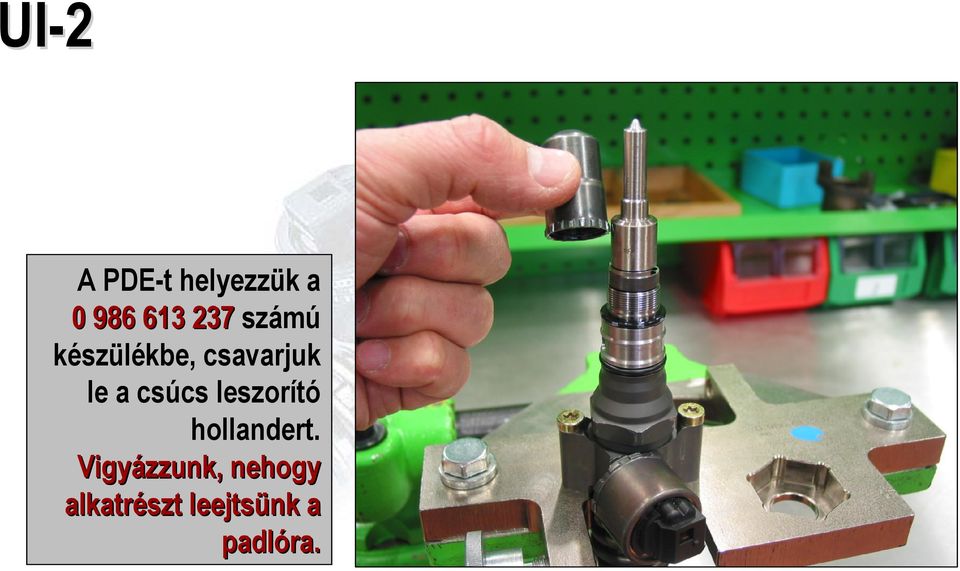

13 UI-2 A PDE-t helyezzük a számú készülékbe, csavarjuk le a csúcs leszorító hollandert. Vigyázzunk, nehogy alkatrészt leejtsünk a padlóra.

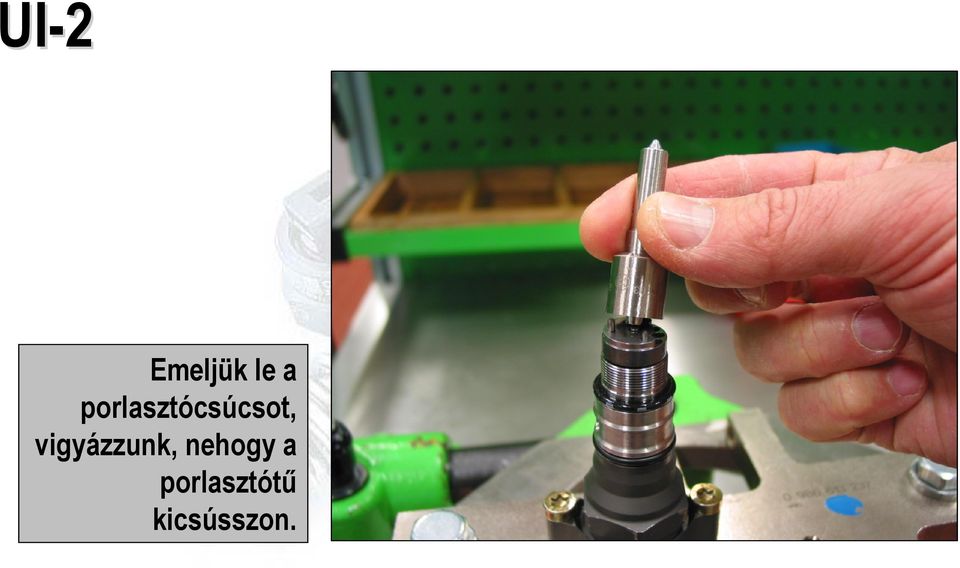

14 UI-2 Emeljük le a porlasztócsúcsot, vigyázzunk, nehogy a porlasztótű kicsússzon.

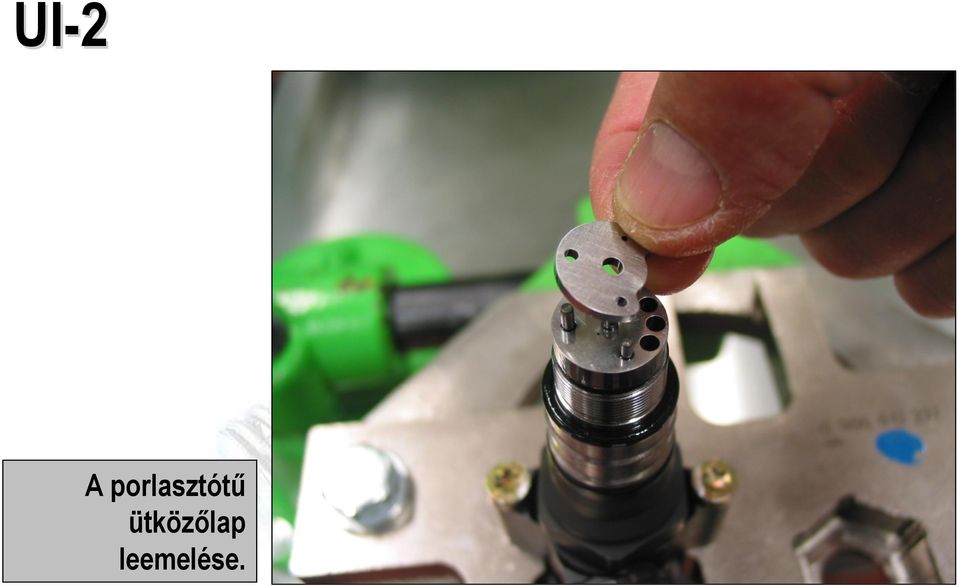

15 UI-2 A porlasztótű ütközőlap leemelése.

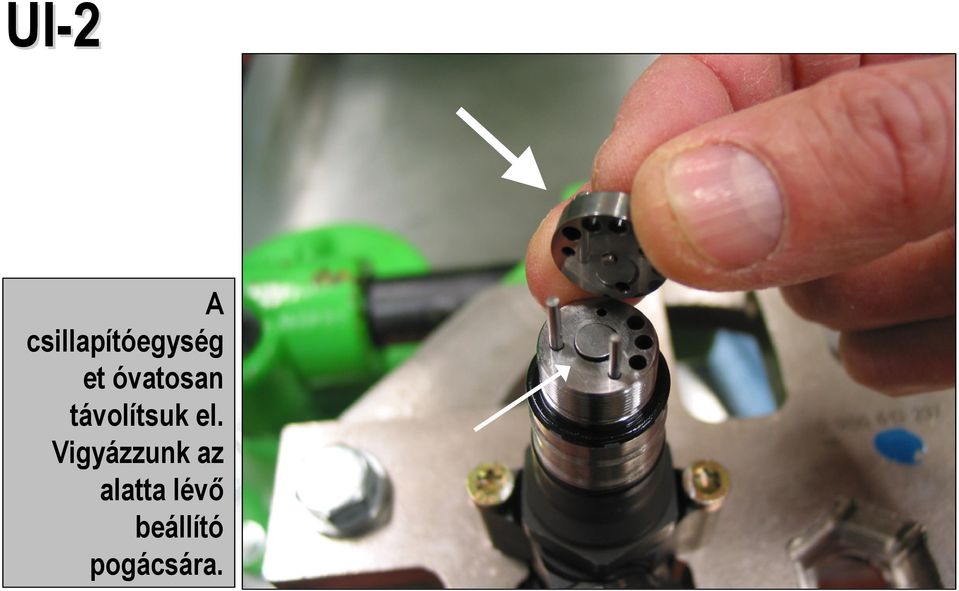

16 UI-2 A csillapítóegység et óvatosan távolítsuk el. Vigyázzunk az alatta lévő beállító pogácsára.

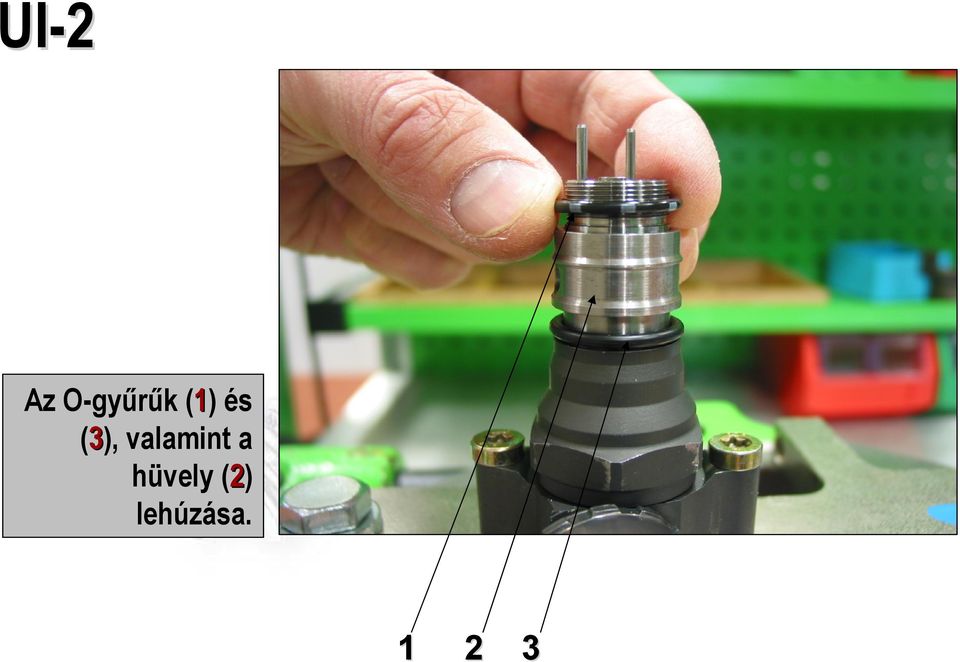

17 UI-2 Az O-gyűrűk (1) és (3), valamint a hüvely (2) lehúzása

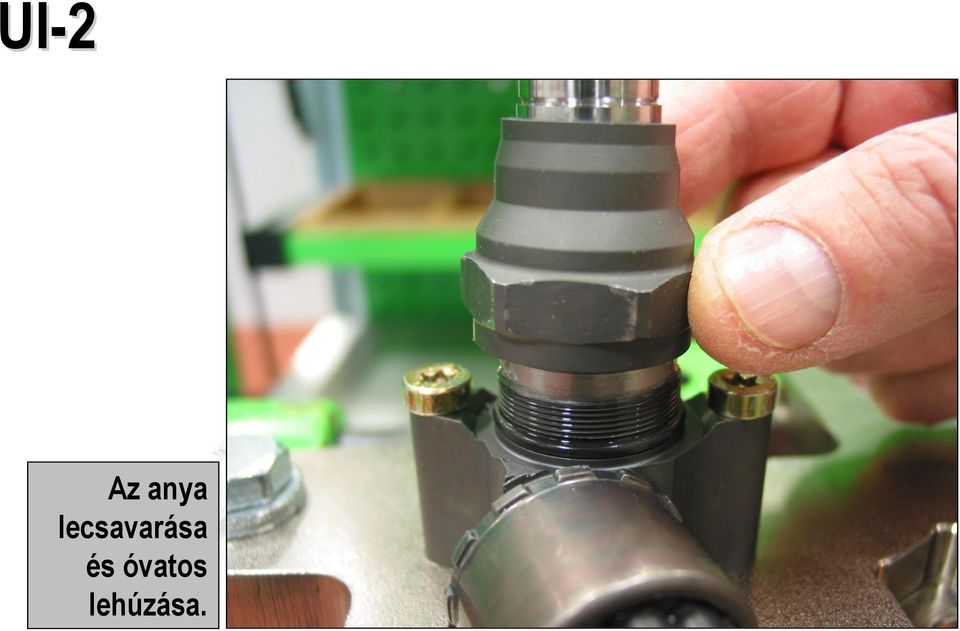

18 UI-2 Az anya lecsavarása és óvatos lehúzása.

19 UI-2 A rugótartó(1), a tárolóegység (2) és a fojtótárcsa (3) leemelése

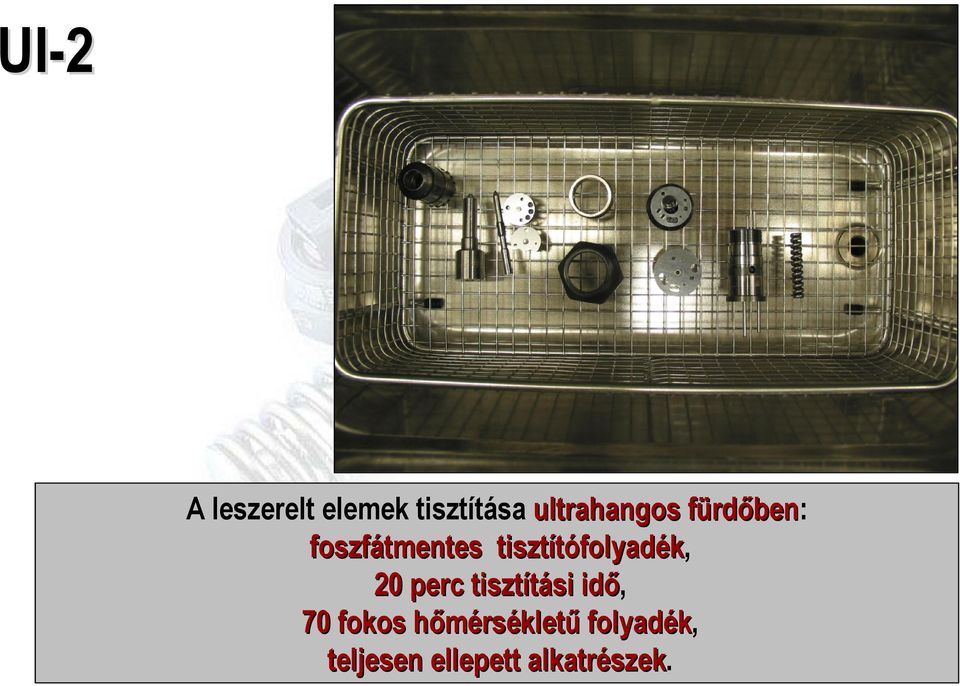

20 UI-2 A leszerelt elemek tisztítása ultrahangos fürdf rdőben: foszfátmentes tisztítófolyad folyadék, 20 perc tisztítási si idő, 70 fokos hőmérsh rsékletű folyadék, teljesen ellepett alkatrészek szek.

21 UI-2 Összeszerelés: A fojtótárcsa (1) együtt a tárolóegységgel (2). 1 2

22 UI-2 összeszerelés A rugótartó felhelyezése.

23 UI-2 összeszerelés A porlasztótűrugó és a nyitónyomás beállító pogácsa behelyezése.

24 UI-2 összeszerelés Az anya felhelyezése, csak kézzel szorítsuk meg.

25 UI-2 összeszerelés

26 UI-2 összeszerelés Összeszerelésnél ügyeljünk arra, hogy a csillapítódugattyú felfelé kihúzható legyen.

27 UI-2 összeszerelés porlasztótű ütközőtárcsa porlasztócsúcs

28 UI-2 összeszerelés Porlasztócsúcs leszorító anya. Csak kézzel húzzuk meg.

29 UI-2 összeszerelés A PDE-t a szerelőlappal a szerelőállványba helyezzük. A kulcsadaptert (1) a leszorítóanyára helyezzük fel. szögtárcsa (2) leszorító egység (3)

30 UI-2 összeszerelés A leszorítóerőt N-igN növeljük. Az anyát Nm-rel húzzuk meg. Lazítsuk vissza, majd Nm-rel húzzuk meg, és várjunk, majd húzzuk meg Nm-rel rel.

31 UI-2 összeszerelés A porlasztócsúcs anyát húzzuk meg 4-77 Nm-rel rel. Vegyük vissza a leszorítóerőt N-ra. Húzzuk meg az anyát Nm-rel rel.

32 UI-2 összeszerelés A porlasztócsúcs anyát húzzuk szögre: ra. Ezzel az eredő meghúzási nyomaték kb Nm lesz.

33 A PDE nyitónyom nyomásának nak ellenőrz rzése és s beáll llítása

34 1 2 A számú vizsgálóadaptert (2) a számú szerelőlapra (1) helyezzük.

35 1 2 A fojtótárcsát (1), majd a tárolótárcsát (2) felszereljük

36 A rugótartót a rugóval helyezzük a tárolótárcsára, majd helyezzük be a nyitónyomás beállító pogácsát, Az illesztőcsapot tóljuk a helyére. Helyezzük fel a további elemeket: az anyát kézzel húzzuk meg, a hüvely nagy furatával lefelé nézzen.

37 1 2 A csillapítóegység (1), az ütközőtárcsa (2), a porlasztócsúcs (3) és a leszorítóanya (4) felhelyezése. 3 4

38 A porlasztócsúcsot (1) helyezzük a szerelőkeretre, és szorítsuk le (2) az ismert módon. 1 2

39 A leszorítóanyákat az ismert módon húzzuk meg.

40 364 bar Csatlakoztasuk a PDE vizsgálóadapterre szerelt porlasztóegységét a (EPS 100) számú Bosch porlasztóvizsgálóhoz.

41 Nyitónyomás beállító pogácsa

42 A nyitónyomás beállító pogácsa cseréjéhez ismét el kell végezni a szét- és összeszerelési műveletsort.

43 Porlasztócs csúcs tömítettst tettség-vizsgálat A nyitónyomás alatt 20 bar nyomás elérésig nyomjuk meg a porlasztóvizsgáló karját és tartsuk a nyomást. A csúcs tömített, ha két csepp kialakulása között legalább 10 másodperc telik el. Nedvesedés s megengedett. Résolaj a porlasztóegység oldalán megjelenhet. Ez az értékelést nem zavarja meg. A tömítetlensége esetén, szereljük szét, tisztítsuk meg az alkatrészeket, majd ismét próbáljuk le. Utánmunk nmunkálás nem megengedett.

44 Sugárk rkép és s porlasztási si hang (ropogás) értékelés A két vizsgálatot ne végezzük egyszerre! Az új és a használt porlasztó vizsgálata eltérő! A vizsgálatnál a porlasztóvizsgáló nyomásmérő óráját zárjuk le!

45 A ropogó hang a porlasztótű könnyűjárására jellemző. Ha a használt porlasztó tisztítás ellenére nem adja a jellegzetes hangot, akkor azt cserélni kell! Ekkor a sugárképet nem kell figyelnünk! Használt porlasztó vizsgálata: - a bekopott porlasztó már nem adja pontosan az újakra jellemző ropogó hangot, így a ropogási csoportosztályozás nem használható, közepes és gyors karműködtetéskor jó porlasztást és jól hallható ropogást kell tapasztalnunk, a használt porlasztó sugárképe eltérhet az újétól.

46 A fúvókarögzítő anya kerülete mentén nem lehet szennyeződés, valamint nem lehetnek korrózi ziós és s mechanikus sérülési s si nyomok, a tömítő peremnél nem lehet kokszlerakodás. A fúvókarf karögzítő anyát t a porlasztócs csúcs cserénél l cserélni kell!

47 A kokszlerakodást ultrahangos fürdőben el kell távolítani. A porlasztócsúcson kopási nyomok nem lehetnek.

48 A porlasztócsúcs furatainak környezetében nem lehet kavitációs nyom és fokozott kokszlerakodás. A kokszosodást ultrahang fürdőben távolítsuk el. Porlasztóvizsg vizsgálatot mindenképpen végezzv gezzünk.

49 A tűkúpon nem lehet sem lerakodás, sem kavítáci ciós nyom (lásd a nyíllal jelölt helyet).

50 A tűlöket ütközőtárcsán nem lehetnek nagyon határozott felütési nyomok, nem lehet beverődés. Ez esetben cserélni kell.

51 A porlasztótűnek könnyen kell járnia. A legkisebb akadás is módosítja a befecskendezést. Ebben az esetben a csere feltétlen tlenül l szüks kséges.

52 A csillapítódugattyúnak könnyen kell járnia a házfuratában, nem lehet rajta lerakodás, behúzás, bemaródás. Ellenkező esetben cserélni kell.

53 Rugótart tartó tömítőfelületén nem lehet lerakodás, behúzási nyom. A beömlőfuratnál létrejöhet kavítáció. A vezetőcsap nem lehet sérült. s

54 A rugóvezető furat tárolódugattyú felöli végén nem lehet beverődés (lásd a nyíl mutatta sérülést).

55 A tárolószelepház homlokfelületén nem lehet lerakodás, behúzás, kavitáci ció.

56 A tárolószelepen nem lehet lerakodás, behúzás, kavitáci ció.
