1 Égésterek Befecskendezési rendszerek Tüzelőanyag-ellátó rendszer felépítése Tápszivattyú Bosch rendszerű adagolószivattyú Forgóelemes adagoló Fordulatszám szabályozás UIS rendszer Common-Rail rendszer Vissza a főmenübe Karbantartás

2 Keverékképzés és égés Dízelmotorok égésterei Égésterek Tüzelőanyag beporlasztása szerint Közvetlen befecskendezésű A tüzelőanyagot közvetlenül a dugattyú fölé fecskendezik be. Közvetett befecskendezésű A tüzelőanyagot a hengerfejben kialakított égéstérbe fecskendezik be.

3 Közvetett befecskendezésű (hengerfejkamrás) égésterek Égésterek Előkamrás égéstér 1 1. befecskendező fúvóka izzítógyertya 3. előkamra

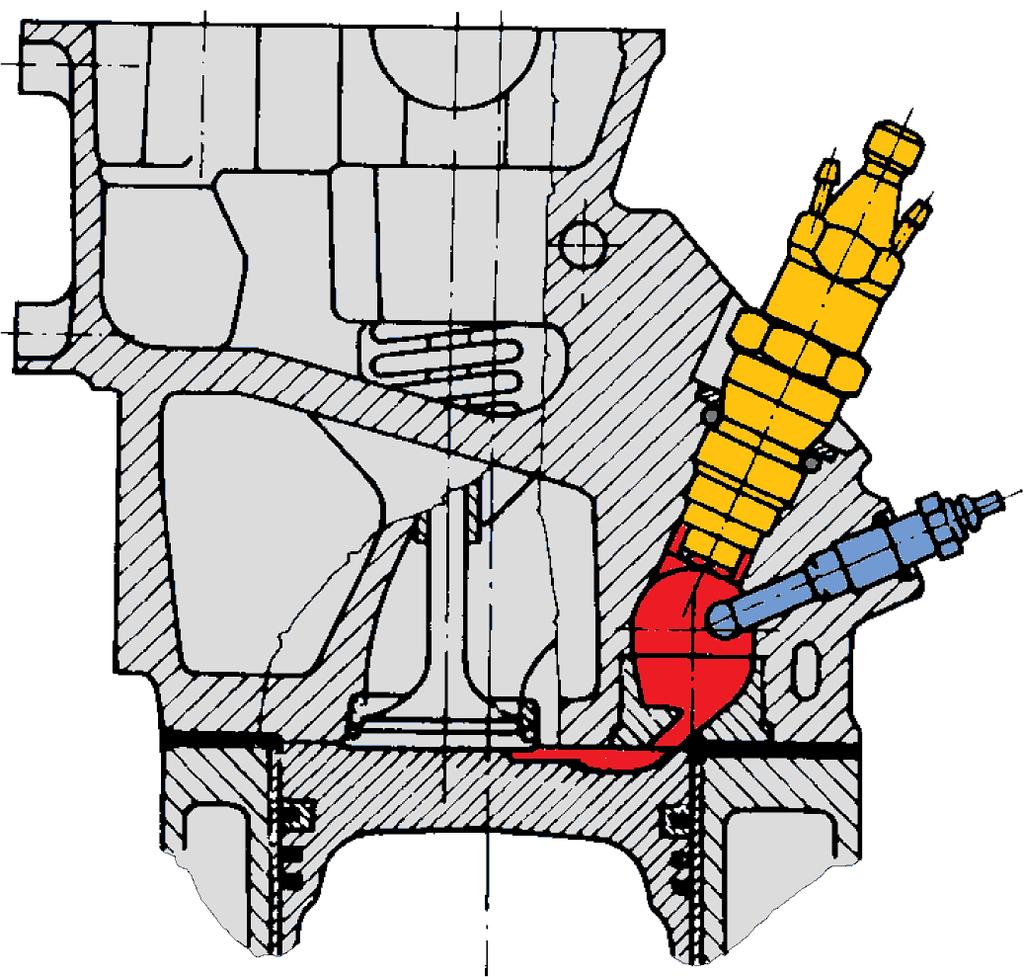

4 Közvetett befecskendezésű (hengerfejkamrás) égésterek Égésterek Örvénykamrás égéstér befecskendező fúvóka 2. izzítógyertya 3. örvénykamra 3

5

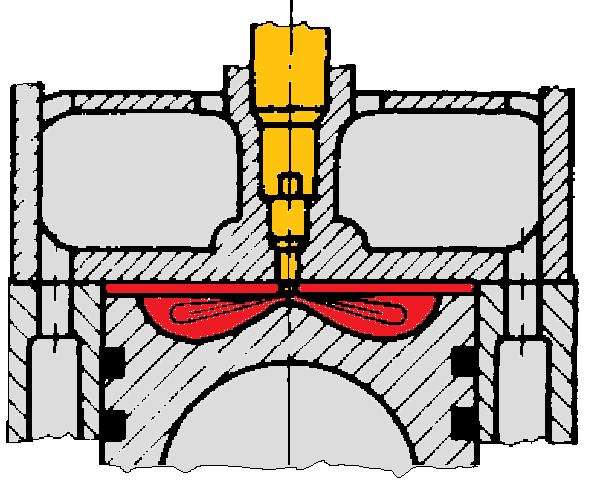

6 Közvetlen befecskendezésű (dugattyúkakamrás) égésterek Égésterek Hesselmann égéstér 1 1. befecskendező fúvóka 2. dugattyúkamra 2

7 Közvetlen befecskendezésű (dugattyúkakamrás) égésterek Égésterek Saurer égéstér befecskendező fúvóka 2. dugattyúkamra

8 Közvetlen befecskendezésű (dugattyúkamrás) égésterek Égésterek MAN égéstér befecskendező fúvóka 2. dugattyúkamra

9 MAN-HM égéstér A dózis kb.5 %-át mint gyújtósugarat az égés tér középpontja felé fecskendezik be, a többit durván porlasztva a dugattyú kamra falára terítjük ahonnan intenzíven párolog és keveredik a meginduló égési folyamat következtében. A keveredés a dugattyúkamrában kezdődik el, majd az intenzíven kiáramló gázáramban folytatódik az égés végéig.

10 UPS rendszer (Unit-Pump-System) Befecskendezési rendszerek VP 44 rendszer Befecskendezési rendszerek Szivattyú-nyomócsövesbefecskendező egység Radiáldugattyús forgóelosztós egység CRS rendszer (Common-Rail-System) UIS rendszer (Unit-Injector-System) Közös nyomócsöves egység Szivattyú-befecskendező egység

11 UPS rendszer (Unit-Pump-System) Befecskendezési rendszerek befecskendező fúvóka adagolószivattyú

12 VP 44 rendszer Befecskendezési rendszerek befecskendező fúvóka forgóelosztós egység

13 UIS rendszer (Unit-Injector-System) Befecskendezési rendszerek befecskendező egység

14

15 UIS rendszer elvi felépítése Hengerenként egy alkatrészként kialakított szivattyúelem és porlasztó egység, amelyet a vezérműtengely megfelelően kialakított bütykéről működtetnek himba mechanizmus közbeiktatásával.előnye, hogy nincs nyomócső Így a befecskendező nyitónyomás kialakulása és a befecskendezés kezdete között nincs értékelhető időeltérés, vagyis pontosabban szabályozható az elő befecskendezés és a befecskendezés folyamata.

16 Töltés és fordulatszám szabályozás -Mechanikus_: a soros adagolókhoz hasonlóan fogasléccel és röpsúlyos fordulatszám szabályozóval - Elektronikus : befecskendező számítógép vezérli le a folyamatot ez a PD TDI /Pumpe Düse Einlage Turbo Direct Injection/ rendszer a VAG csoportnál.a befecskendezési nyomás 2000 bar körüli is lehet /folyamatosan szabályozott, változó érték/.a nyitást és a rendszer nyomását a befecskendező számítógép vezérli, mágnes szelep segítségével.

17 CRS rendszer (Common-Rail-System) Befecskendezési rendszerek közös nyomócső befecskendező egység nagynyomású szivattyú

18 Tüzelőanyag-ellátó berendezés Tüzelőanyagellátó rendszer felépítése Alacsonynyomású rendszer 1. tartály 2. tápszivattyú 6 3. főszűrő 7. résolajcső túlfolyó cső Magasnyomású rendszer 4. adagolószivattyú nyomócső 6. befecskendező fúvóka

19 Tüzelőanyag-ellátó berendezés Tüzelőanyagellátó rendszer felépítése tartály 2. tápszivattyú 5 3. főszűrő 4. adagolószivattyú 8. túlfolyó cső nyomócső 7. résolajcső 1 6. befecskendező fúvóka égéstér

20 Tápszivattyú Tápszivattyú ház 2. adagoló tengely 3. nyomórúd 4. dugattyú 5. nyomórugó 8 6. szívószelep 3 7. nyomószelep 8. összekötő csatorna 2

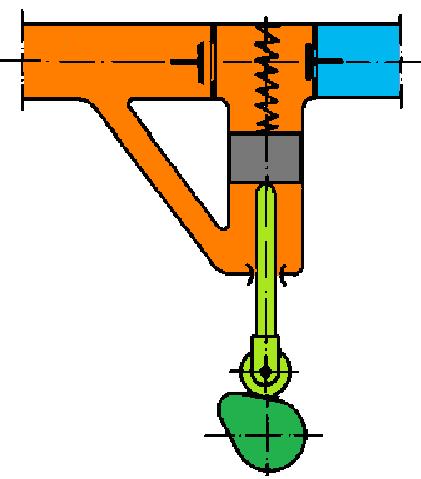

21 Tápszivattyú Tápszivattyú

22 Tápszivattyú Tápszivattyú

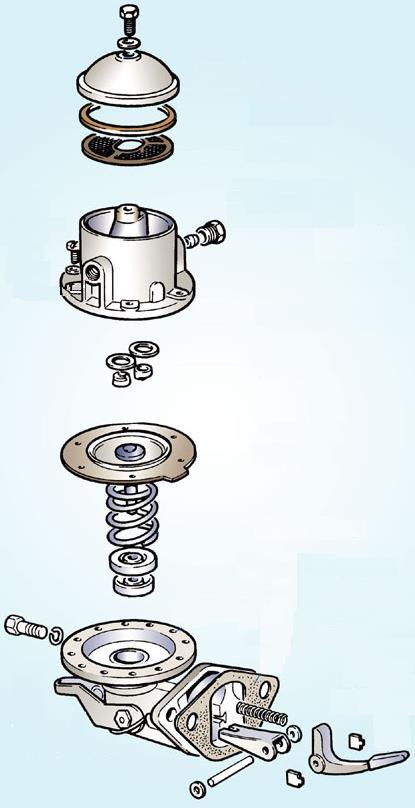

23 1 Membrános tápszivattyú Tápszivattyú főszűrőhöz fedél 2. tömítés 3. szűrő tartályból 4. szelepház 5. szelepek 6. membrán 7. rugó 8. szivattyú ház tömítés 10. emelőkar 11. kézi működtető kar 11 10

24 Tápszivattyú Tápszivattyú

25 Adagolószivattyú 1. ház Bosch rendszerű adagolószivattyú adagoló tengely 3. görgős emelő tőke állítócsavar 5. rugó 6. fogasív 7. fogasléc 8. elem dugattyú 9. elem henger 10. fejszelep 11. nyomócső 12. tápszivattyú 13. ülepítő szűrő 14. kézi tápszivattyú

26 Adagoló elem felépítése Bosch rendszerű adagolószivattyú henger 2. beömlő furat 3. dugattyú 4. fogasív 4 5. fogasléc 6 6. rugótányér 7. horony

27 Szállított mennyiség Adagoló elem működése Bosch rendszerű adagolószivattyú szállítás kezdete szállítás vége Szállított mennyiség változtatása

28 Adagoló elem működése Bosch rendszerű adagolószivattyú Motor leállítása A dugattyú hornyát a beömlő furattal szembe fordítják! A szállítás megszűnik!

29 Alkalmazott adagolószivattyúk Bosch rendszerű adagolószivattyú

30 Alkalmazott adagolószivattyúk Bosch rendszerű adagolószivattyú

31 Alkalmazott adagolószivattyúk Bosch rendszerű adagolószivattyú

32 Forgó elosztó rendszerű adagoló szivattyú Főbb típusai: -Axiál dugattyús szivattyú pl.bosch VE sorozat -Radiál dugattyús pl:bosch VEP 44 LUCAS CAV DPA

33 1. ház Forgóelemes adagoló 4. szabályozó hüvely Forgóelemes adagoló 2. henger 5. fejszelep 3. forgó dugattyú 6. szelep a motor leállításához

34 Forgóelemes adagoló Forgóelemes adagoló Tüzelőanyag feltöltődése

35 Tüzelőanyag szállítás Forgóelemes adagoló Forgóelemes adagoló

36 Forgóelemes adagoló Forgóelemes adagoló Tüzelőanyag szállítás vége

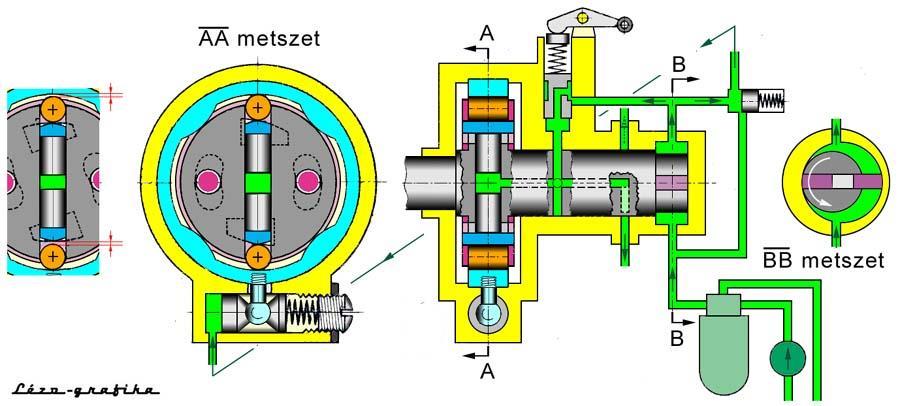

37 Forgóelemes adagoló

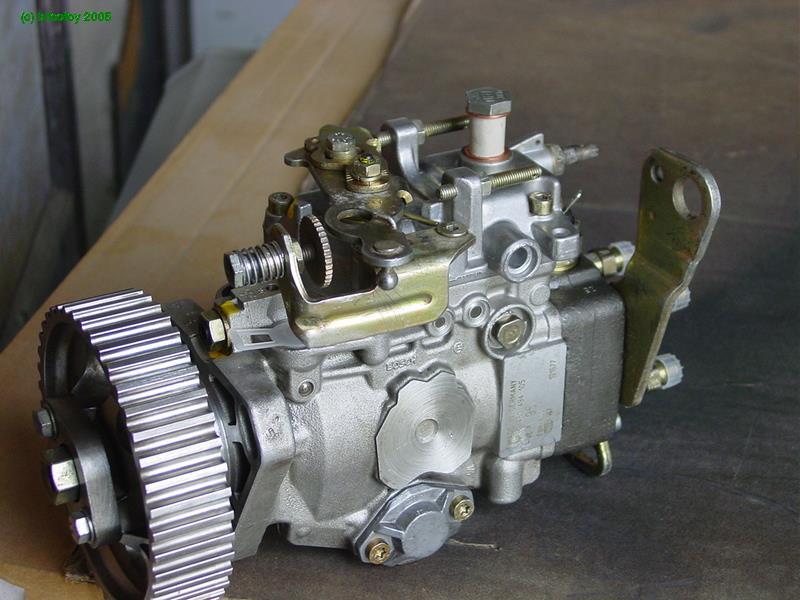

38 Alkalmazott adagolószivattyúk Forgóelemes adagoló

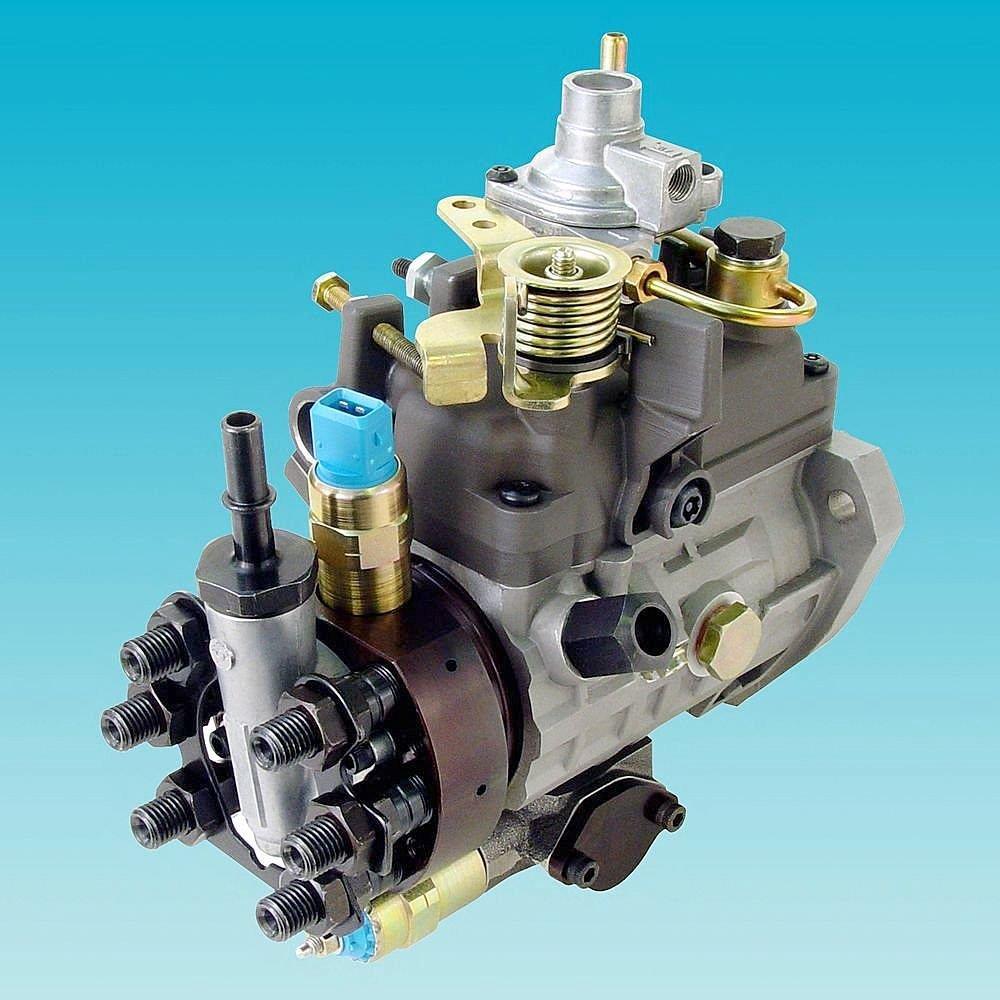

39 Alkalmazott adagolószivattyúk Forgóelemes adagoló

40 Alkalmazott adagolószivattyúk Forgóelemes adagoló

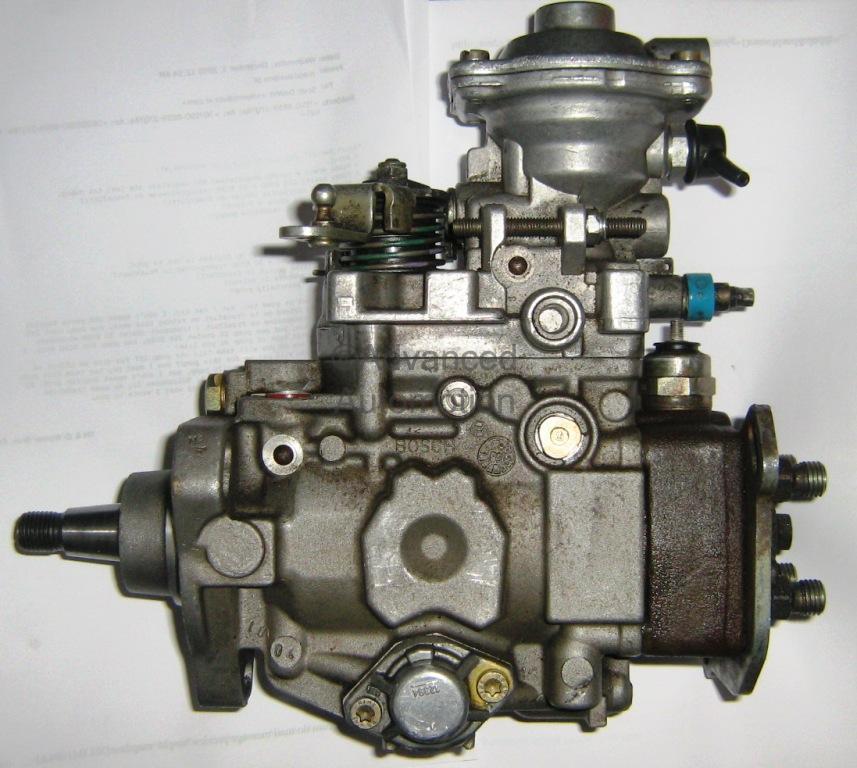

41 Alkalmazott adagolószivattyúk Forgóelemes adagoló

42 Fordulatszám szabályozó Fordulatszám szabályozás

43 UIS rendszer

44 UIS rendszer kialakítása UIS rendszer

45 UIS rendszer felépítése UIS rendszer ház 2. fúvókacsúcs ház 3. fúvókatű 4. fejszelep 5. adagoló elem henger 6. adagoló elem dugattyú 7. fogasív 8. fogasléc 9. nyomótalp 10. rugó 11. működtető himba 12. tüzelőanyag a tápszivattyútól

46 10 7 UIS rendszer felépítése 9 UIS rendszer 1. ház fúvókacsúcs ház 3. fúvókatű 4. fejszelep 5. adagoló elem henger 4 6. adagoló elem dugattyú 7. fogasív fogasléc 9. nyomórúd 10. rugó fejszelep rugó 12. töltésszabályozó elektromágnes 2

47 UIS rendszer felépítése UIS rendszer 9 1. ház 2. fúvókacsúcs ház fúvókatű 4. fejszelep 5. adagoló elem dugattyú 6. fogasív 7. fogasléc 8. rugó 9. nyomórúd működtető himba 11. működtető bütyök 12. töltésszabályozó közös tüzelőanyag csatorna visszavezető (résolaj) csatorna

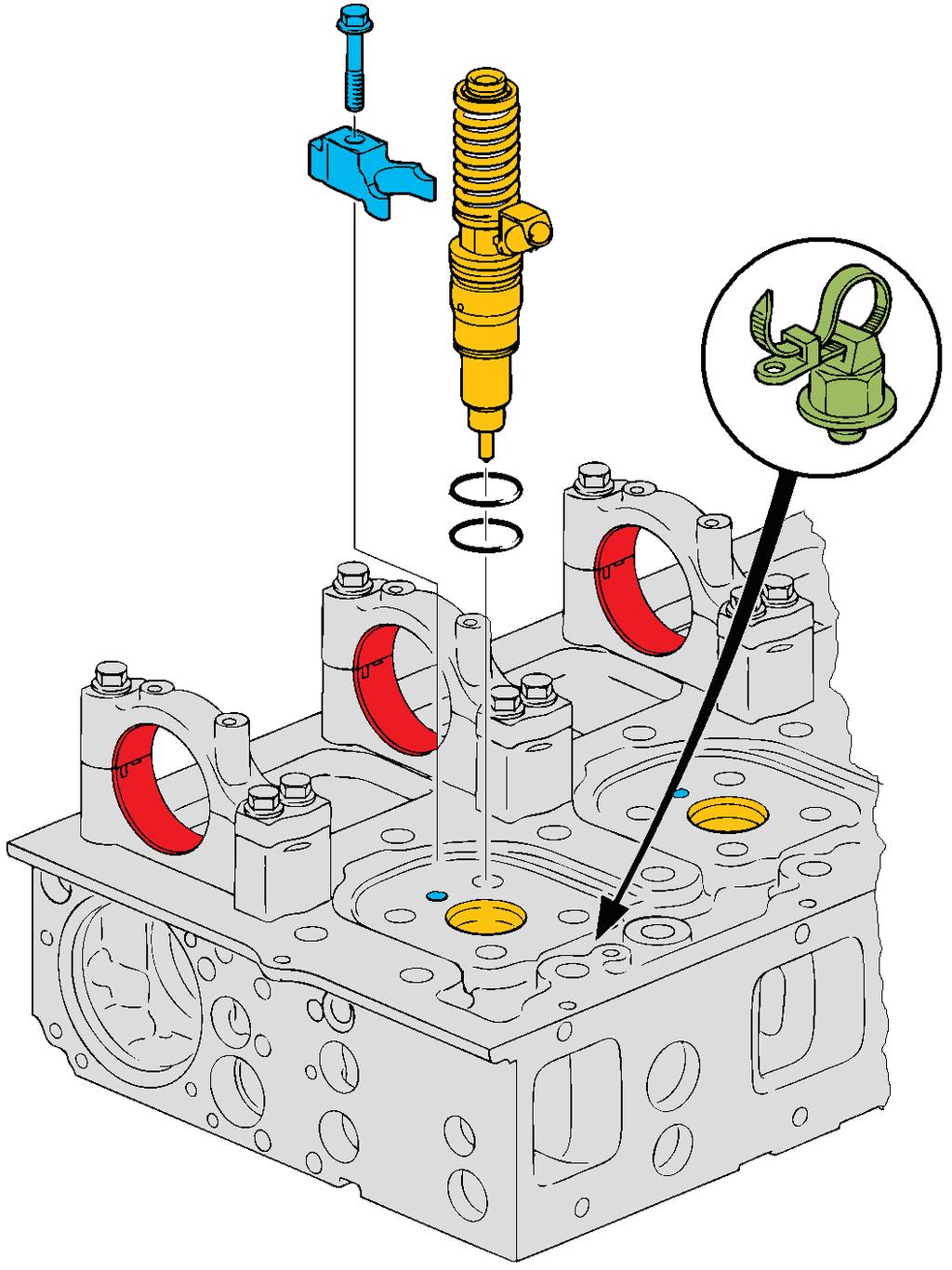

48 UIS rendszer kialakítása UIS rendszer

49 UIS rendszer kialakítása UIS rendszer

50 UIS rendszer kialakítása UIS rendszer

51 Common-Rail rendszer

52 1 2 Common-Rail rendszer 5 1. levegő jeladó 3 2. vezérlőegység szivattyú 4. központi nyomócső 5. befecskendező fúvóka 6. elfordulás jeladó 7. hőmérséklet jeladó 7 8. szűrő gázpedál

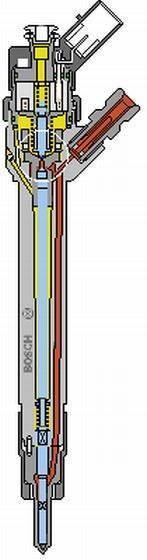

53 Common-Rail rendszer

54 Common-Rail rendszer

55 Common-Rail rendszer

56 Befecskendező fúvóka

57 Befecskendezés hatása az égésre Befecskendező fúvóka

58 Befecskendező fúvóka felépítése Befecskendező fúvóka ház 2. fúvóka csúcs ház fúvókatű 4. rugó 5. nyomásállító alátét 6. nyomócső 7. résolaj cső 8. menetes hüvely

59 8 6 Befecskendező fúvóka felépítése ház 2. fúvóka csúcs ház Befecskendező fúvóka 9 3. fúvókatű 4. nyomórúd rugó 6. nyomásállító csavar 7. biztosító anya 8. nyomócső csatlakozó 9. résolaj csatlakozó 10. menetes hüvely 10 2

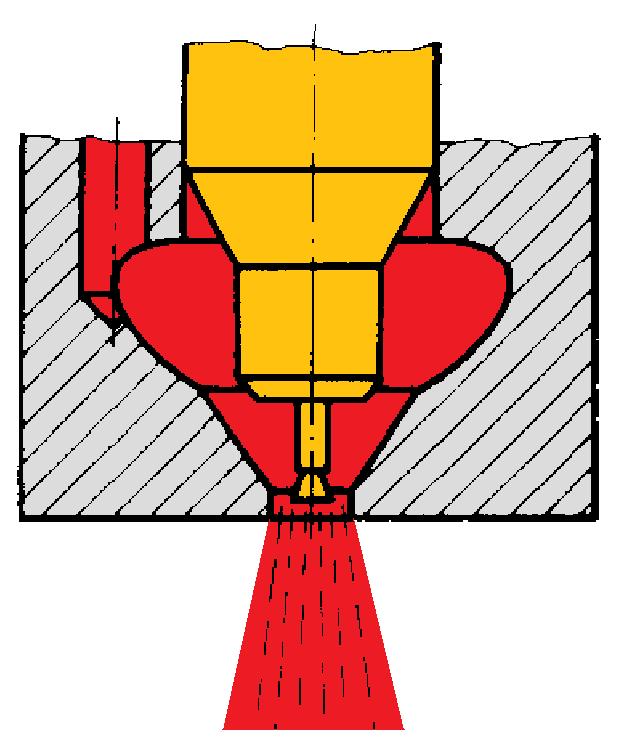

60 Nyitott rendszerű fúvókacsúcs Befecskendező fúvóka Zárt helyzet Nyitott helyzet (befecskendezés)

61 Zárt helyzet Zárt rendszerű fúvókacsúcs Befecskendező fúvóka Nyitott helyzet (befecskendezés)

62 Porlasztó vizsgálat és beállítás Eszköze a karos porlasztó vizsgáló készülék pl. BOSCH EPS 100

63 Porlasztó vizsgálat Készülék fő részei : -befecskendező pumpa kézikarral -vizsgáló olaj tartály -gázolaj finomszűrő -elzáró szelep -mérő óra általában bar-os mérés határral -csatlakozó nagynyomásű csővezeték -adapterek a különböző porlasztó típusok csatlakoztatásához -opciósan elszívó / kiértékelő berendezés

64 Porlasztó vizsgálat Mérési, vizsgálati funkciók : - nyitónyomás mérése - befecskendezési sugár alak vizsgálata - tömítettség vizsgálat, után csepegés, szivárgás Porlasztók javítása: - tömítettségi ill. sugáralak hiba esetén porlasztócsúcs csere - nyitó nyomás beállítása : - kalibrált vastagságú hézagoló alátétekkel a rugó előfeszítés beállítása / BOSCH/ - beállító csavarral fokozatmentesen /MTZ/

65 Jó Befecskendezési sugarak Nem megfelelő Befecskendező fúvóka

66 Befecskendezési sugarak Befecskendező fúvóka

67 Befecskendező fúvóka hőfényképe Befecskendező fúvóka

68 Karbantartás Leggyakoribb hibák és elhárítása

69 Légtelenítés Karbantartás A dízelmotor csak levegőmentes tüzelőanyag-ellátó rendszer esetén működik folyamatosan. Levegő bejutása esetén megszűnik a tüzelőanyag szállítása és a motor leáll! Légtelenítés szükségessége: tüzelőanyag elfogyása esetén alacsonynyomású rendszer megbontásakor szívóági csővezeték tömítetlenségekor

70 Légtelenítés folyamata Karbantartás 1. főszűrő 2. adagoló szivattyú közös tüzelőanyag-ellátó csatornája

71 Adagoló felszerelése és beállítása -Motor 1. henger felső holtpontba állítása: - vezérlési jelek alapján/lendkerék vagy vezérlés hajtó kerék jele/ -mért dugattyú FHP helyzet /indikátor óra/ alapján -főtengely helyzet rögzítő célszerszámmal

72 -Vezérműtengely 1.henger sűrítési pozícióba állítása : jelek - rögzítő célszerszám - vezérlési -Adagoló 1. henger adagoló elem szállítás kezdeti helyzetbe állítása : -kapilláriscső felszerelése az 1. adagoló elem fölé/amikor a szint emelkedni kezd akkor kezdődik a szállítás/ -beállító jelek alapján -rögzítő célszerszám soros adagolók esetén forgó elosztó rendszerű adagolók -Meghajtó elem felszerelése : közbenső fogaskerék, bordás szíj, lánc -Vezérlési pozíciók ellenőrzése min. 2 főtengely fordulattal

73 -Statikus szállítás kezdet ellenőrzése: -soros adagolóknál kapilláris csővel -forgó elosztós adagolók dugattyú löket pozíció mérése Lucas CAV célszerszámmal a tengely helyzet mérése Bosch r. adagolóelem speciális A beállítás elvégezhető:-meghajtó tengelykapcsoló helyzet módosításával -Adagoló test helyzetének módosításával /döntés/ -Meghajtó tárcsa helyzet módosítása/menetes/ CAV

74 -Dinamikus szállítás kezdet ellenőrzése: strobószkóppal, vezérlő jel a nyomócsőre szerelt jeladóval
