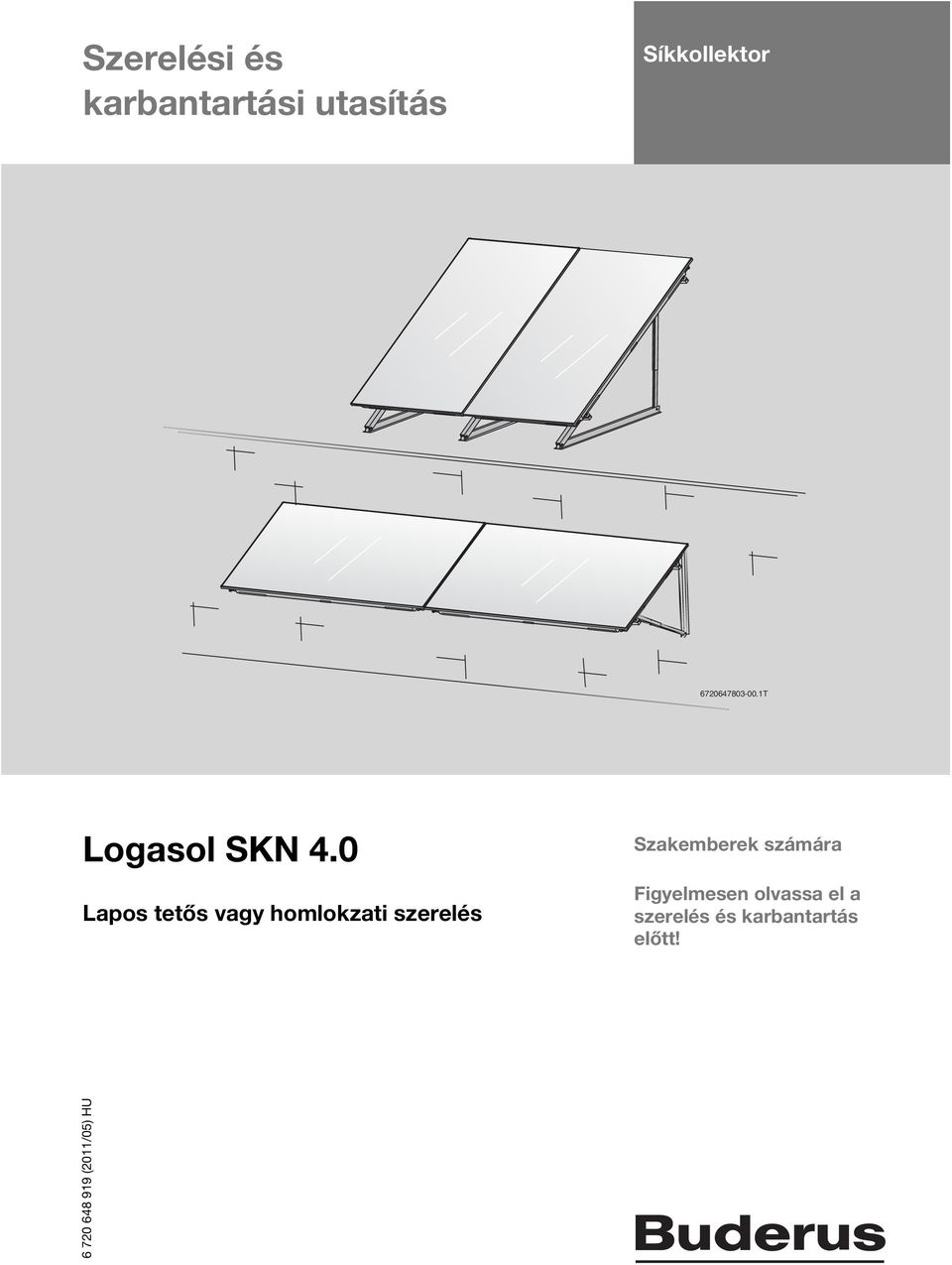

1 Szerelési és karbantartási utasítás Síkkollektor T Logasol SKN 4.0 Lapos tetős vagy homlokzati szerelés Szakemberek számára Figyelmesen olvassa el a szerelés és karbantartás előtt! (0/05) HU

2 Tartalomjegyzék Tartalomjegyzék Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata Általános biztonsági tudnivalók A termékre vonatkozó adatok Kollektor felépítése Rendeltetésszerű használat Komponensek és műszaki dokumentáció Külön rendelhető tartozékok EU megfelelőségi nyilatkozat Adattábla Műszaki adatok Szállítási terjedelem Előírások Az előírások érvényessége Szabványok, előírások, irányelvek Szállítás Profilsínek távolsága Profilsínek összekötése Profilsínek felszerelése Kiegészítő profilsínek felszerelése Profilsínek beállítása Lecsúszás elleni biztosító szerelése Kollektorok szerelése Kollektor szerelés előkészítése a földön Kollektorok rögzítése Kollektor érzékelő szerelése Hidraulikus csatlakozás Csővezetékek szerelése Csővezetékek csatlakoztatása légtelenítő nélkül Csővezetékek csatlakoztatása légtelenítővel (külön tartozék) sorhoz tartozó csatlakoztató készlet szerelése (külön tartozék) A felszerelés előtt Általános fontos tudnivaló Kollektorok elrendezése A kollektorok ráállási szöge Helyszükséglet a tetőn Villámvédelem Szükséges szerszámok és anyagok A szerelés sorrendje Kollektor támaszok szerelése Teleszkópos sínek szerelése Kollektor támaszok távolságának a meghatározása Kollektor támaszok szerelése lapos tetőre Szerelje fel a kollektor támaszokat a homlokzatra Befejező munkák A szerelés ellenőrzése Csatlakozók és csővezetékek szigetelése Kollektorok tisztítása Környezetvédelem és megsemmisítés Karbantartás/ellenőrzés Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

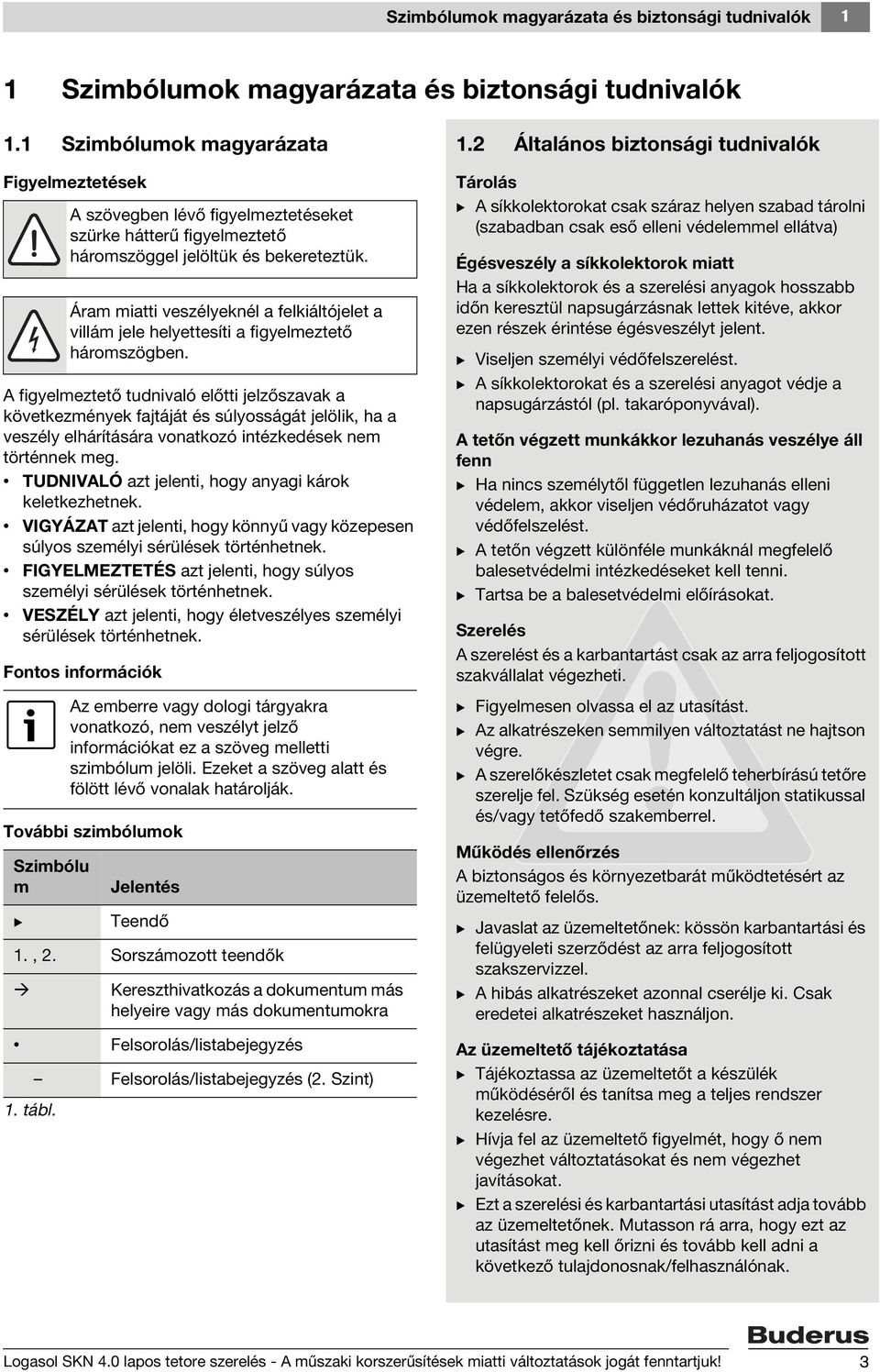

3 Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata és biztonsági tudnivalók. Szimbólumok magyarázata Figyelmeztetések A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. TUDNIVALÓ azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. Fontos információk További szimbólumok Szimbólu m B A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. Jelentés Teendő.,. Sorszámozott teendők Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés Felsorolás/listabejegyzés (. Szint). tábl.. Általános biztonsági tudnivalók Tárolás B A síkkolektorokat csak száraz helyen szabad tárolni (szabadban csak eső elleni védelemmel ellátva) Égésveszély a síkkolektorok miatt Ha a síkkolektorok és a szerelési anyagok hosszabb időn keresztül napsugárzásnak lettek kitéve, akkor ezen részek érintése égésveszélyt jelent. B Viseljen személyi védőfelszerelést. B A síkkolektorokat és a szerelési anyagot védje a napsugárzástól (pl. takaróponyvával). A tetőn végzett munkákkor lezuhanás veszélye áll fenn B Ha nincs személytől független lezuhanás elleni védelem, akkor viseljen védőruházatot vagy védőfelszelést. B A tetőn végzett különféle munkáknál megfelelő balesetvédelmi intézkedéseket kell tenni. B Tartsa be a balesetvédelmi előírásokat. Szerelés A szerelést és a karbantartást csak az arra feljogosított szakvállalat végezheti. B Figyelmesen olvassa el az utasítást. B Az alkatrészeken semmilyen változtatást ne hajtson végre. B A szerelőkészletet csak megfelelő teherbírású tetőre szerelje fel. Szükség esetén konzultáljon statikussal és/vagy tetőfedő szakemberrel. Működés ellenőrzés A biztonságos és környezetbarát működtetésért az üzemeltető felelős. B Javaslat az üzemeltetőnek: kössön karbantartási és felügyeleti szerződést az arra feljogosított szakszervizzel. B A hibás alkatrészeket azonnal cserélje ki. Csak eredetei alkatrészeket használjon. Az üzemeltető tájékoztatása B Tájékoztassa az üzemeltetőt a készülék működéséről és tanítsa meg a teljes rendszer kezelésre. B Hívja fel az üzemeltető figyelmét, hogy ő nem végezhet változtatásokat és nem végezhet javításokat. B Ezt a szerelési és karbantartási utasítást adja tovább az üzemeltetőnek. Mutasson rá arra, hogy ezt az utasítást meg kell őrizni és tovább kell adni a következő tulajdonosnak/felhasználónak. Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 3

4 A termékre vonatkozó adatok A termékre vonatkozó adatok A síkkollektort Logasol SKN 4.0 ebben az utasításban röviden csak kollektornak nevezzük.. Kollektor felépítése Ezen utasítás ábrái a függőleges kollektorokat [0] ábrázolják. Ha a vízszintes kollektorok [9] szerelése eltér a függőleges kollektorok szerelésétől, akkor arra utalni fogunk ST ábra Függőleges kollektortípus metszeti ábrázolása Merülőhüvely a kollektor érzékelőhöz Kollektor csatlakoztatás az előremenőben 3 Üvegburkolat 4 Abszorber (elnyelő felület) 5 Szigetelés 6 Csőhárfa 7 Szerelőtáska a házban 8 Kollektor csatlakoztatás a visszatérőben 9 Vízszintes kollektortípus elvi ábrázolása 0 Függőleges kollektortípus elvi ábrázolása 4 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

5 A termékre vonatkozó adatok. Rendeltetésszerű használat A kollektorok a termikus szolárrendszerben a hőtermelést végzik. A szerelőkészlet kizárólag a kollektorok biztonságos rögzítését szolgálja. B A kollektorokat csak megfelelő szolárszabályozókkal és csak önmagában biztos zárt rendszerű szolárrendszerben (ahol nincs érintkezés az oxigénnel) üzemeltesse. Megengedett hőhordozó B A kollektorokat a fagyásgátlás és a befagyás elleni védelem céljából csak L-típusú szolárfolyadékkal üzemeltesse. Megengedett tetőfedések Ez az utasítás a kollektorok lapos tetőre és homlokzatokra szerelését ismerteti. B A szerelőkészletet csak ezekre a tetőkre szerelje fel. Tetők megengedett hajlásszöge B A szerelőkészletet csak lapos tetőkre vagy kis hajlásszögű tetőkre szerelje, maximum 5 tető hajlásszögig. Kollektor támaszok B Lapos tetőre szereléskor a kollektor támaszokat ne használja más tetőszerelvények rögzítésére. B Homlokzatra szereléskor a kollektor támaszokat csak teherbíró fal felépítményre szerelje. Megengedett terhek B A kollektorokat csak olyan helyekre telepítse, ahol az értékek kisebbek a tábl. megadott értékeknél. Szükség esetén konzultáljon épületstatikussal. A szerelőkészlet a következő maximális terhekhez alkalmas (a DIN 055, 4. és 5. részt figyelembe véve): Maximális hóterhelés A szerelési módtól, a kollektortípustól és a megengedett terhektől függően még további tartozékokra is szükség van (kiegészítő kollektor támaszokra, kiegészítő sínprofilokra). Lapos tetőre szerelésnél Maximális szélsebesség,0 kn/m 5 km/h ) 3,8 kn/m ) Homlokzatra szerelés 5 km/h ),0 kn/m 9 km/h 3). tábl. Megengedett terhek ) megfelel, kn/m torlónyomásnak ) a szerelési módtól és kollektortípustól függően csak tartozékkal lehetséges 3) megfelel 0,8 kn/m torlónyomásnak B A maximális szélsebesség meghatározásához vegye figyelembe a következő tényezőket: Szolárrendszer telepítési helye Terep geográfiai magassága Terep topográfia (terep/beépítettség) Épületmagasság A maximális hóterhelés meghatározható a regionális zónából (hóterhelési zónák) és a terepmagasságból. B Szerezzen be információkat a helyi hóterhelésekről. A kollektorok fölött, illetve a kollektorokon a hó összegyűlését meg kell akadályozni. B A kollektor fölötti hófogó rácsok felszerelését be kell tartani. B A felgyülemlett havat rendszeresen takarítani kell. A hóterhelés elkerülését lásd még: a Tetők magassági kiugrásai c. részt 3. oldal. Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 5

6 A termékre vonatkozó adatok.3 Komponensek és műszaki dokumentáció A termikus szolárrendszer a melegvíz termelést és szükség esetén a fűtésrásegítést szolgálja. Különböző komponensekből áll ábra Szolárrendszer komponensei Kollektor a kollektor-érzékelővel (fent) Csővezeték (visszatérő) 3 Szolár szivattyús egység a tágulási tartállyal, hőmérsékleti és biztonsági berendezések 4 Szolártároló 5 Szolár szabályozó 6 Csővezeték (előremenő) A komponensekre vonatkozó utasításokban a következő témákat ismertetjük: Kollektor Kollektor támaszok szerelése Kollektor rögzítése Kollektor hidraulikus csatlakoztatása Kollektor karbantartása ST Szolár szabályozó Szabályozó szerelése és elektromos csatlakoztatása A szabályozó és a teljes rendszer kezelése Szabályozó karbantartása Tudnivalók a szabályozó üzemzavarairól További utasítások a külön rendelhető tartozékoknál találhatók..4 Külön rendelhető tartozékok Alább található a külön rendelhető tartozékok jegyzéke, melyeket a kollektorhoz és a szerelőkészlethez rendelni lehet. Az aktuális teljes áttekintést az összesítő katalógusban találja. Külön rendelhető tartozékok nagyobb terhelésekhez ( 7.3. fejezet, 30. oldal) Légtelenítő készlet ( 9.3. fejezet, 38. oldal) Kollektor-érzékelők túlfeszültség elleni védelme Szolár dupla cső (csővezeték), szigeteléssel és beépített kollektor-érzékelő kábellel. Szolár dupla cső csatlakoztató készlet.5 EU megfelelőségi nyilatkozat Ez a termék felépítését, működési viszonyait tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőség tanúsítása a CE jelzéssel történt. A megfelelőségi nyilatkozat a gyártótól szerezhető be (címet lásd a hátoldalon). Szolár szivattyús egység A szolár szivattyús egység felszerelése Csővezetékek szerelése A teljes rendszer üzembe helyezése A szolár szivattyús egység és a teljes rendszer karbantartása A teljes berendezés üzemzavaraira vonatkozó tudnivalók Szolártároló A tároló felállítása és szerelése A tároló üzembe helyezése A tároló karbantartása 6 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

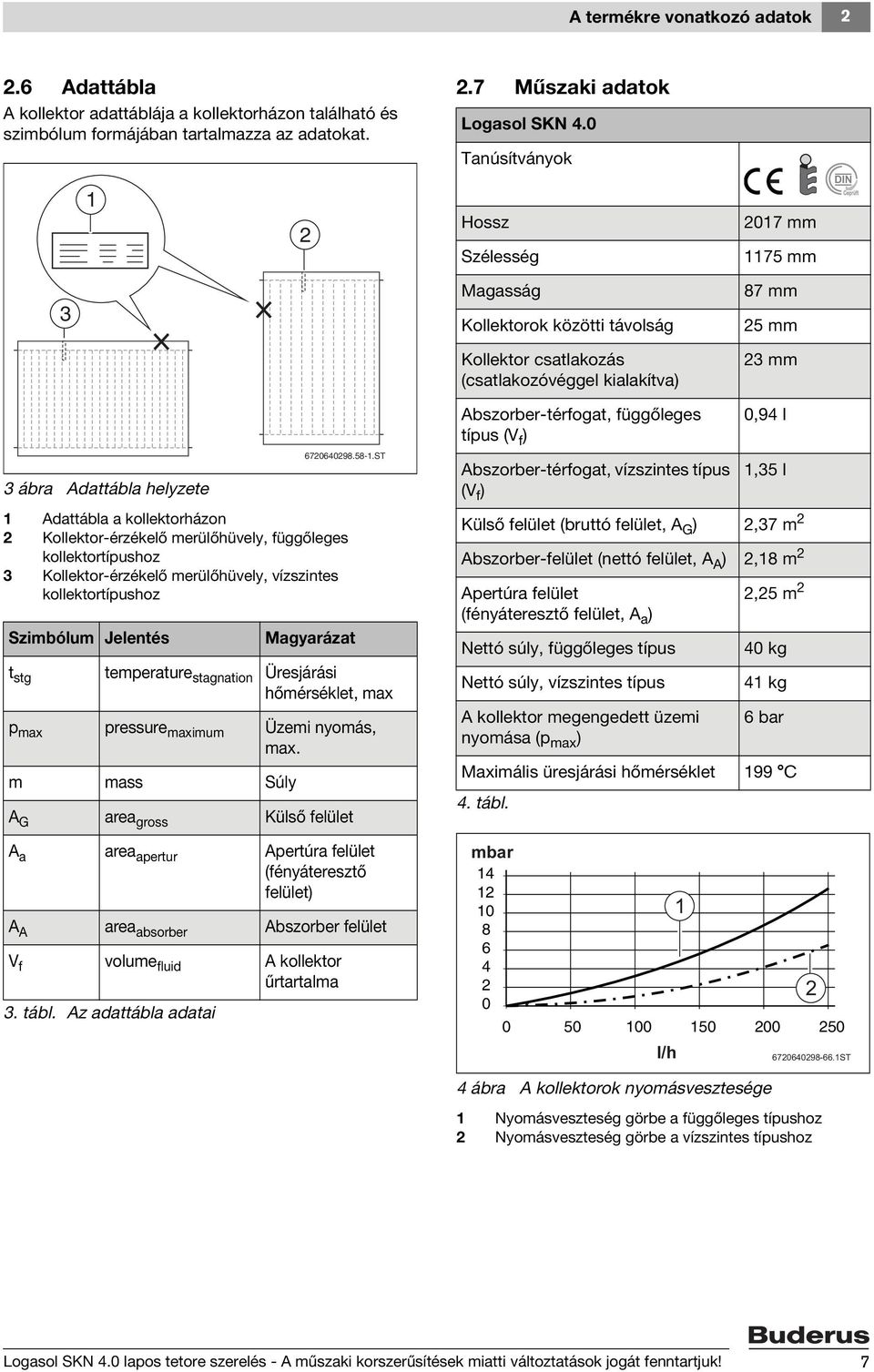

7 A termékre vonatkozó adatok.6 Adattábla A kollektor adattáblája a kollektorházon található és szimbólum formájában tartalmazza az adatokat..7 Műszaki adatok Logasol SKN 4.0 Tanúsítványok Hossz Szélesség 07 mm 75 mm DIN 3 Magasság Kollektorok közötti távolság 87 mm 5 mm Kollektor csatlakozás (csatlakozóvéggel kialakítva) 3 mm 3 ábra Adattábla helyzete Adattábla a kollektorházon Kollektor-érzékelő merülőhüvely, függőleges kollektortípushoz 3 Kollektor-érzékelő merülőhüvely, vízszintes kollektortípushoz Szimbólum Jelentés Magyarázat t stg temperature stagnation Üresjárási hőmérséklet, max p max pressure maximum Üzemi nyomás, max. m mass Súly A G area gross Külső felület A a area apertur Apertúra felület (fényáteresztő felület) A A area absorber Abszorber felület V f volume fluid A kollektor űrtartalma 3. tábl. Az adattábla adatai ST Abszorber-térfogat, függőleges típus (V f ) Abszorber-térfogat, vízszintes típus (V f ) 0,94 l,35 l Külső felület (bruttó felület, A G ),37 m Abszorber-felület (nettó felület, A A ),8 m Apertúra felület (fényáteresztő felület, A a ) Nettó súly, függőleges típus Nettó súly, vízszintes típus A kollektor megengedett üzemi nyomása (p max ),5 m 40 kg 4 kg 6 bar Maximális üresjárási hőmérséklet 99 C 4. tábl. mbar l/h ST 4 ábra A kollektorok nyomásvesztesége Nyomásveszteség görbe a függőleges típushoz Nyomásveszteség görbe a vízszintes típushoz Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 7

8 A termékre vonatkozó adatok.8 Szállítási terjedelem B Ellenőrizze a szállítmányok teljességét és sértetlenségét..8. Szerelőkészlet a kollektorokhoz T 5 ábra Szerelőkészlet függőleges kollektorhoz: alapkivitelű szerelőkészlet, szerelőkészlet kibővítő Alapkivitelű szerelőkészlet kollektorsoronként és az első kollektorhoz:. poz. Profilsín x 3. poz. M8x0 csavar 6 x 5. poz. Egyoldalas kollektorlefogó 4 x 6. poz. M8 anya 4 x 7. poz. Kollektor támasz x 8. poz. Lecsúszás elleni biztosító x 5. tábl. Kibővítő szerelőkészlet minden további kollektorhoz. poz. Profilsín x. poz. Dugós csatlakozó x 3. poz. M8x0 csavar 3 x 4. poz. Kétoldalas kollektorlefogó x 6. poz. M8 anya x 7. poz. Kollektor támasz x ) 8. poz. Lecsúszás elleni biztosító x 6. tábl. ) vízszintes kollektortípusnál: x kollektor támaszok A szerelési módtól, a kollektor típustól és a megengedett terhektől függően még további tartozékokra is szükség van (kiegészítő kollektor támaszokra, kiegészítő sínprofilokra). Erre a következő fejezetekben utalni fogunk. 8 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

9 A termékre vonatkozó adatok.8. Csatlakoztató készlet T D 6 ábra csatlakoztató készlet lapos tetőre és összekötő készlet Csatlakoztató készlet egy kollektor mezőhöz:.8.3 Kollektor összekötő készlettel. poz. Rugós bilincs ( x darab tartalék) 5 x 3. poz. G anya x 4. poz. Szorítólap x 5. poz. Könyök x 6. poz. Szorítógyűrű, 8 mm x 7. poz. Hollandi-anya R¾ x 8. poz. Vakdugó x 9. poz. 55 mm-es szolár tömlő x 0. poz. Szerelési és karbantartási utasítás x. poz. SW5 kulcs x. poz. Előremenő vezeték tartó x 3. poz. Merülőhüvely dugasz (kollektorérzékelő) 7. tábl. x ST 7 ábra védősarok a szállításhoz, tartalmuk egyenként összekötő készlet ( összekötő készlet tartalmaz rugós bilincset és szolár tömlőt). poz. Rugós bilincs 4 x. poz. 45 mm-es szolár tömlő dugóval x 0. poz. Szállító védősarok összekötő készlettel 8. tábl. x Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 9

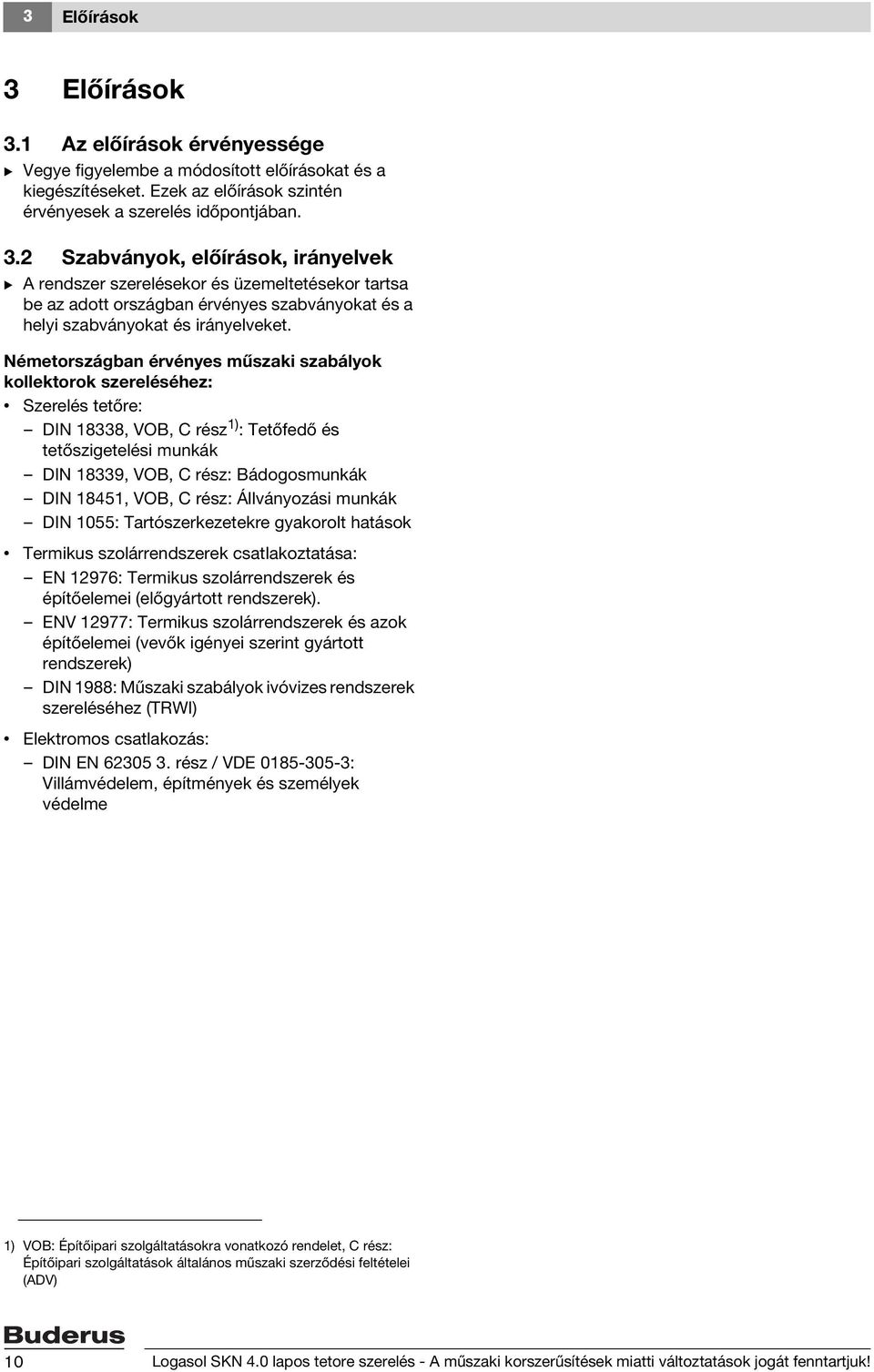

10 3 Előírások 3 Előírások 3. Az előírások érvényessége B Vegye figyelembe a módosított előírásokat és a kiegészítéseket. Ezek az előírások szintén érvényesek a szerelés időpontjában. 3. Szabványok, előírások, irányelvek B A rendszer szerelésekor és üzemeltetésekor tartsa be az adott országban érvényes szabványokat és a helyi szabványokat és irányelveket. Németországban érvényes műszaki szabályok kollektorok szereléséhez: Szerelés tetőre: DIN 8338, VOB, C rész ) : Tetőfedő és tetőszigetelési munkák DIN 8339, VOB, C rész: Bádogosmunkák DIN 845, VOB, C rész: Állványozási munkák DIN 055: Tartószerkezetekre gyakorolt hatások Termikus szolárrendszerek csatlakoztatása: EN 976: Termikus szolárrendszerek és építőelemei (előgyártott rendszerek). ENV 977: Termikus szolárrendszerek és azok építőelemei (vevők igényei szerint gyártott rendszerek) DIN 988: Műszaki szabályok ivóvizes rendszerek szereléséhez (TRWI) Elektromos csatlakozás: DIN EN rész / VDE : Villámvédelem, építmények és személyek védelme ) VOB: Építőipari szolgáltatásokra vonatkozó rendelet, C rész: Építőipari szolgáltatások általános műszaki szerződési feltételei (ADV) 0 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

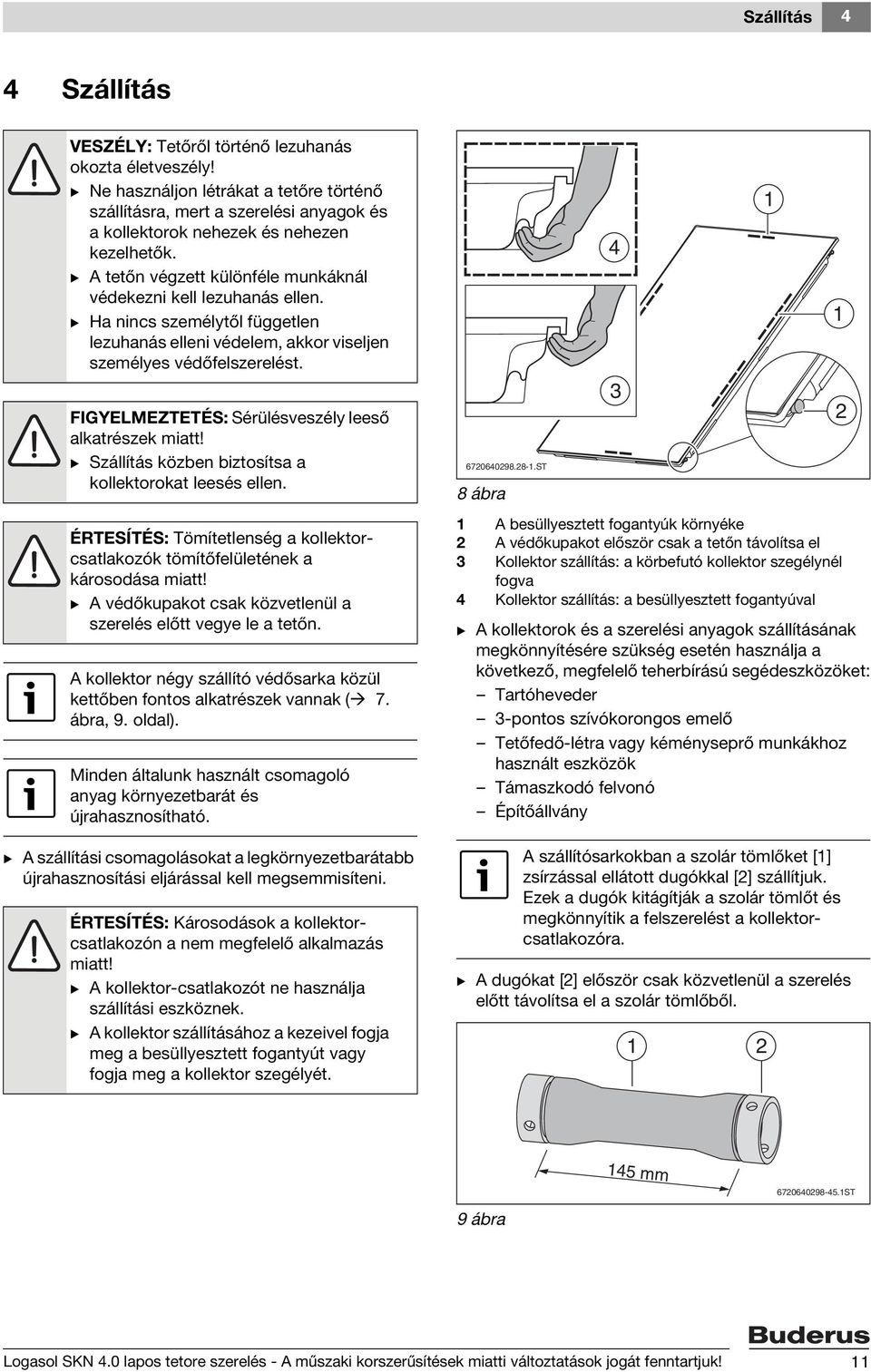

11 Szállítás 4 4 Szállítás VESZÉLY: Tetőről történő lezuhanás okozta életveszély! B Ne használjon létrákat a tetőre történő szállításra, mert a szerelési anyagok és a kollektorok nehezek és nehezen kezelhetők. B A tetőn végzett különféle munkáknál védekezni kell lezuhanás ellen. B Ha nincs személytől független lezuhanás elleni védelem, akkor viseljen személyes védőfelszerelést. FIGYELMEZTETÉS: Sérülésveszély leeső alkatrészek miatt! B Szállítás közben biztosítsa a kollektorokat leesés ellen. ÉRTESÍTÉS: Tömítetlenség a kollektorcsatlakozók tömítőfelületének a károsodása miatt! B A védőkupakot csak közvetlenül a szerelés előtt vegye le a tetőn. A kollektor négy szállító védősarka közül kettőben fontos alkatrészek vannak ( 7. ábra, 9. oldal). Minden általunk használt csomagoló anyag környezetbarát és újrahasznosítható. B A szállítási csomagolásokat a legkörnyezetbarátabb újrahasznosítási eljárással kell megsemmisíteni. ÉRTESÍTÉS: Károsodások a kollektorcsatlakozón a nem megfelelő alkalmazás miatt! B A kollektor-csatlakozót ne használja szállítási eszköznek. B A kollektor szállításához a kezeivel fogja meg a besüllyesztett fogantyút vagy fogja meg a kollektor szegélyét ST 8 ábra 4 3 A besüllyesztett fogantyúk környéke A védőkupakot először csak a tetőn távolítsa el 3 Kollektor szállítás: a körbefutó kollektor szegélynél fogva 4 Kollektor szállítás: a besüllyesztett fogantyúval B A kollektorok és a szerelési anyagok szállításának megkönnyítésére szükség esetén használja a következő, megfelelő teherbírású segédeszközöket: Tartóheveder 3-pontos szívókorongos emelő Tetőfedő-létra vagy kéményseprő munkákhoz használt eszközök Támaszkodó felvonó Építőállvány A szállítósarkokban a szolár tömlőket [] zsírzással ellátott dugókkal [] szállítjuk. Ezek a dugók kitágítják a szolár tömlőt és megkönnyítik a felszerelést a kollektorcsatlakozóra. B A dugókat [] először csak közvetlenül a szerelés előtt távolítsa el a szolár tömlőből. 45 mm ST 9 ábra Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

12 5 A felszerelés előtt 5 A felszerelés előtt 5. Általános fontos tudnivaló FIGYELMEZTETÉS: Ha a kollektor és a szerelési anyagok hosszabb ideig napsugárzásnak vannak kitéve, akkor ezeknél az alkatrészeknél fennáll az égési sérülés veszélye! B Viseljen személyi védőfelszerelést. B Védje a kollektort és a szerelési anyagokat a napsugárzástól. B Kerülje a kollektormezőnek a szomszédos épületek, fák stb. általi leárnyékolását. Mivel a tetőfedő cégeknek nagy tapasztalatuk van a tetőn végzett munkákkal és a leesés veszélyével kapcsolatban, javasoljuk, hogy kooperáljon velük. B Tájékozódjon a helyszíni feltételekről és a helyi előírásokról. B A kollektorokat optimálisan rendezze el a tetőn. Ennek során különösen ügyeljen a következőkre: A kollektormezőt lehetőleg déli irányba állítsa be ( 0. ábra). A kollektormezőt úgy állítsa be, hogy egyvonalba essen az ablakokkal és ajtókkal stb. ( 0. ábra). Az esetleges leárnyékolást kerülje el (, 9 és 0. ábra). Kerülje el a magasságugrásokat ( 3. ábra). Ügyeljen a csővezetékek hidraulikus csatlakoztatására ( 9. fejezet). Vegye figyelembe a tetőn a helyszükségletet ( 5.4. fejezet). ábra T A szolár szivattyús egység ne legyen a kollektormező alatt. Néhány esetben a szolár szivattyús egységet [] nem lehet a kollektormező alá szerelni (pl. tetőtéri hőközpontoknál). Hogy elkerülhető legyen ezeknél a rendszereknél a túlmelegedés, az előremenővel egy "vezetékzsákot" kell kialakítani. B Az előremenőt először a kollektor visszatérő csatlakozás [] magasságáig helyezze el. Majd ezután vezesse el a szolár szivattyús egységig. W N O S ST ábra T 0 ábra Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

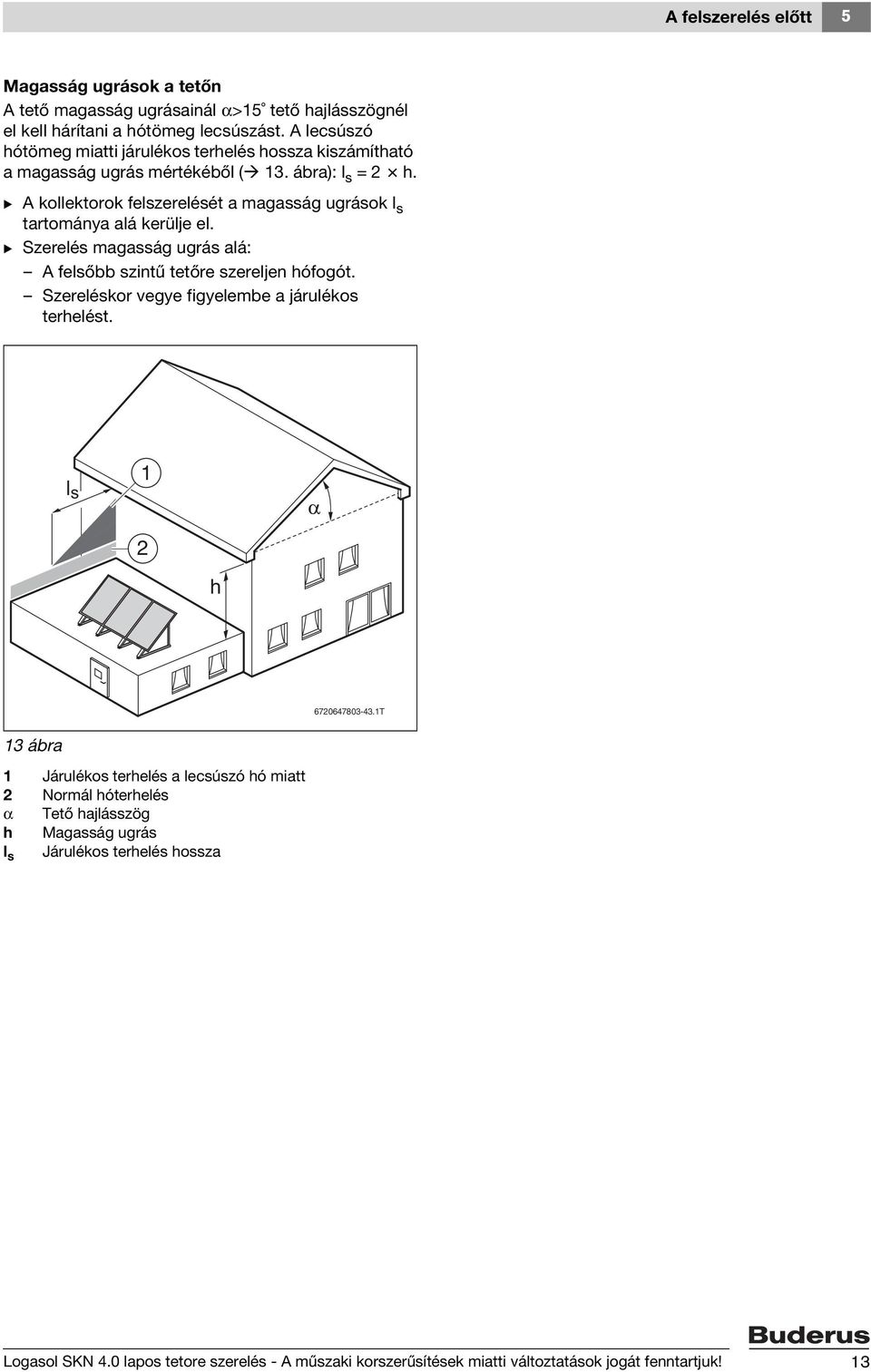

13 A felszerelés előtt 5 Magasság ugrások a tetőn A tető magasság ugrásainál α>5 tető hajlásszögnél el kell hárítani a hótömeg lecsúszást. A lecsúszó hótömeg miatti járulékos terhelés hossza kiszámítható a magasság ugrás mértékéből ( 3. ábra): l s = h. B A kollektorok felszerelését a magasság ugrások l s tartománya alá kerülje el. B Szerelés magasság ugrás alá: A felsőbb szintű tetőre szereljen hófogót. Szereléskor vegye figyelembe a járulékos terhelést. l s h T 3 ábra Járulékos terhelés a lecsúszó hó miatt Normál hóterhelés α Tető hajlásszög h Magasság ugrás l s Járulékos terhelés hossza Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 3

14 5 A felszerelés előtt 5. Kollektorok elrendezése Az előremenő felszerelhető a kollektormezőtől balra vagy jobbra. B A kollektormezőt váltakozva csatlakoztassa ( 4. ábra). A rendszer-hidraulika és az alkotóelemek tervezésére vonatkozó részletes információkat megtalálja a Szolártechnika c. tervezési dokumentációban. 3 Megengedett elrendezés és beállítás B A kollektor szerelésénél vegye figyelembe, hogy a kollektor-érzékelő merülőhüvelye felül helyezkedjen el ( 4. ábra []). B A kollektor-érzékelő kábelének az elhelyezését úgy tervezze meg, hogy a kollektor-érzékelőt ( 4. ábra []) a csatlakoztatott előremenő vezetékkel rendelkező kollektorba be lehessen szerelni [5]. Kollektorok maximális száma és többsoros kollektormezők B Egy sorba maximum 0 kollektort tervezzen. B A többsoros kollektorokat Tichelmann rendszerben csatlakoztassa. Itt az összes ellenállás összege (pl. az egyenlő keresztmetszetű csővezeték hosszaké) az első és az utolsó leágazás között egyforma ST 4 ábra Függőleges (fent) és vízszintes (lent) kollektorok elrendezése Kollektor-érzékelő a merülőhüvelyben (a csatlakoztatott előremenővel rendelkező kollektoron mindig felül) 45 mm-es szolár tömlő 3 55 mm-es szolár tömlő és vakdugó 4 Visszatérő (a tárolótól) 5 Előremenő (a tárolóhoz) ST 5 ábra Egy sor csatlakoztatása Több mint 0 kollektor csatlakozatása: két sor párhuzamosan kapcsolva Tichelmann rendszerben 4 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

15 A felszerelés előtt A kollektorok ráállási szöge A kollektorok ráállási szöge függ az alkalmazási területtől és a tető hajlásszögétől. Az alkalmazási területnek, a tető hajlásszögének és a ráállási szögnek a figyelembevételével kerül meghatározásra a kollektor támasz dőlésszöge. A kollektor támaszok dőlésszöge a kollektor támaszok teleszkópos sínével állítható be Ráállási szög és dőlésszög meghatározása ferde tetőkhöz Enyhén dél felé lejtő tetőknél: dőlésszög [] = ráállási szög [] tető hajlásszög [3] Enyhén észak felé lejtő tetőknél: dőlésszög [] = ráállási szög [] + tető hajlásszög [3] ábra α Ráállási szög α 5.3. Ráállási szögtartomány meghatározása A szolárrendszerek különféle alkalmazási eseteihez különféle ráállási szögtartományokat alkalmaznak, mely az évszaktól függően gondoskodik az optimális szoláris hozamról. Alkalmazási terület Melegvíz T Ráállási szögtartomány ábra Ráállási szög ferde tetőknél T Kollektor ráállási szöge (abszolút szög a vízszinteshez képest) Kollektor támasz dőlésszöge 3 Tető hajlásszög (max. 5 ) Ráállási szög és dőlésszög meghatározása homlokzatokhoz Homlokzatra szereléshez: dőlésszög [] = 90 ráállási szög [] A ráállási szög 45 és 60 között legyen. Melegvíz + helyiségfűtés Melegvíz + úszómedence Melegvíz + helyiségfűtés + úszómedence tábl. B Ráállási szögtartomány meghatározás az alkalmazási terület szerint T 8 ábra Kollektor ráállási szöge (abszolút szög a vízszinteshez képest) Kollektor támasz dőlésszöge Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 5

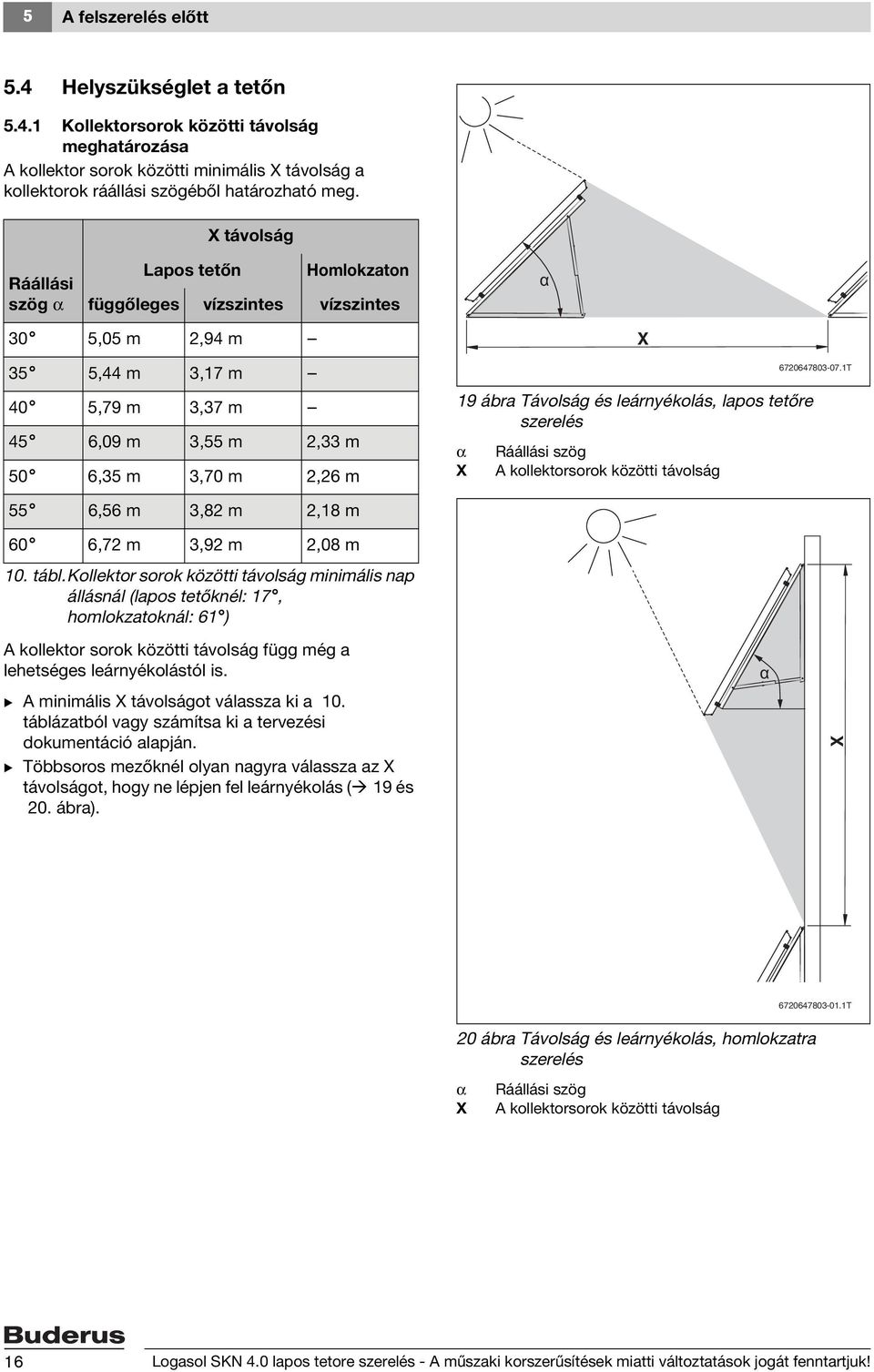

16 X 5 A felszerelés előtt 5.4 Helyszükséglet a tetőn 5.4. Kollektorsorok közötti távolság meghatározása A kollektor sorok közötti minimális X távolság a kollektorok ráállási szögéből határozható meg. X távolság Ráállási szög α Lapos tetőn Homlokzaton függőleges vízszintes vízszintes α 30 5,05 m,94 m 35 5,44 m 3,7 m 40 5,79 m 3,37 m 45 6,09 m 3,55 m,33 m 50 6,35 m 3,70 m,6 m 9 ábra Távolság és leárnyékolás, lapos tetőre szerelés α X Ráállási szög A kollektorsorok közötti távolság X T 55 6,56 m 3,8 m,8 m 60 6,7 m 3,9 m,08 m 0. tábl.kollektor sorok közötti távolság minimális nap állásnál (lapos tetőknél: 7, homlokzatoknál: 6 ) A kollektor sorok közötti távolság függ még a lehetséges leárnyékolástól is. B A minimális X távolságot válassza ki a 0. táblázatból vagy számítsa ki a tervezési dokumentáció alapján. B Többsoros mezőknél olyan nagyra válassza az X távolságot, hogy ne lépjen fel leárnyékolás ( 9 és 0. ábra). α T 0 ábra Távolság és leárnyékolás, homlokzatra szerelés α X Ráállási szög A kollektorsorok közötti távolság 6 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

17 A felszerelés előtt Helyszükséglet meghatározása VESZÉLY: A szél és a szívás csúcsértékeinek ellenállni nem képes kollektorok életveszélyt jelentenek! B Tartsa be a tető szélétől előírt minimális távolságot (a méret). a méret: használja a képletet, mindkettő lehetséges. A kapott kisebb érték alkalmazható. A, B és C méret:, és 3. tábl. Kollektorok száma A méret függőleges vízszintes,8 m,0 m,38 m 4,06 m 3 3,58 m 6,0 m 4 4,78 m 8,4 m 5 5,98 m 0,9 m a = h 0 a = b 0 6 7,8 m,3 m 7 8,38 m 4,7 m 8 9,58 m 6,3 m a b 9 0,78 m 8,35 m 0,98 m 0,40 m C a. tábl. a a h B méret Dőlésszög függőleges vízszintes 30,77 m,04 m ábra Betartandó távolságok lapos tetőre szereléskor a = a h 5 a = b 5 a = a h 5 a = l T 35,67 m 0,98 m 40,57 m 0,93 m 45,50 m 0,88 m 50,50 m 0,89 m 55,5 m 0,90 m 60,53 m 0,9 m. tábl. Dőlésszög C méret függőleges vízszintes 30, m 0,79 m h 35,36 m 0,87 m 40,49 m 0,95 m a a 45,6 m,0 m 50,73 m,09 m l a a b T 55,83 m,5 m 60,9 m,9 m 3. tábl. ábra Betartandó távolságok homlokzatra szereléskor Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 7

18 5 A felszerelés előtt 5.5 Villámvédelem B A regionális előírások alapján érdeklődje meg, hogy van-e szükség villámvédelmi berendezésre. A pl. 0 m-nél magasabb épületekhez gyakran követelmény a villámvédelem. B A villámvédelem szerelését villamossági szakemberrel végeztesse. B Ha már van villámvédelmi berendezés, akkor meg kell vizsgálni a szolárrendszernek erre a berendezésre történő ráköthetőségét. 5.6 Szükséges szerszámok és anyagok A csővezetékek csatlakozatásához SW7 és SW30 (SW = kulcsnyílás) méretű kulcs szükséges. SW4 és SW37 kulcsok szükségesek az összekötő készlethez ( soros, külön tartozék) Csőszigetelő anyag 5.7 A szerelés sorrendje A kollektorok tetőre történő rögzítésénél a következő szerelési sorrendet kell betartani:. Határozza meg kollektorok ráállási szögét.. Határozza meg a kollektormező helyszükségletét. 3. Szerelje fel a teleszkópos síneket. 4. Szerelje fel a kollektor támaszokat. 5. Kösse össze és szerelje fel a profilsíneket. 6. Szerelje fel a kollektorokat és a kollektorérzékelőket. 7. Csatlakoztassa a csővezetékeket a kollektorokra. A szerelőkészlet és a csatlakoztató készlet szereléséhez csupán a csatlakoztató készlet SW5 kulcsa szükséges. 8 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

19 Kollektor támaszok szerelése 6 6 Kollektor támaszok szerelése VESZÉLY: Tetőről történő lezuhanás okozta életveszély! B A tetőn végzett különféle munkáknál védekezni kell lezuhanás ellen. B Ha nincs személytől független lezuhanás elleni védelem, akkor viseljen személyes védőfelszerelést. 6. Teleszkópos sínek szerelése B A meghatározott ráállási szögből ( 5.3..fejezet, 5. oldal) határozza meg a kollektor támaszok dőlésszögét. A kollektor ráállási szöge és a kollektor támaszok dőlésszöge különböző lehet a tető hajlásszögétől és a szerelési helytől függően. Kollektor vízszintes szerelése B Válassza ki a lyukat [] az alsó sínben és a megfelelő lyukat a felső sínben: Dőlésszög : válassza ki a lyukat a felső sínben a [] tartományból. Dőlésszög 30 : válassza ki a lyukat a felső sínben [3], az alsó sínt felül 40 mm-rel rövidítse meg és válassza ki az alsó lyukat [4]. 6.. Szerelési lyukak kiválasztása B Válassza ki a lyukakat a meghatározott dőlésszög ( 5.3. és fejezet és 5. oldal), a szerelés iránya és a kollektor felszerelési helyének megfelelően. Kollektor függőleges szerelése B Válassza ki a lyukat [] az alsó sínben és a megfelelő lyukat a felső sínben: mm T 3 ábra T 4 ábra Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 9

20 6 Kollektor támaszok szerelése Kollektor homlokzatra szerelése B Válassza ki a lyukat [] az alsó sínben és a megfelelő lyukat a felső sínben: Dőlésszög : válassza ki a felső sínben a lyukat a [] tartományból. Dőlésszög 30 : válassza ki a lyukat a felső sínben [3], az alsó sínt felül 40 mm-rel rövidítse meg és válassza ki az alsó lyukat [4]. 6. Kollektor támaszok távolságának a meghatározása A kollektor támaszok távolsága a következőktől függ: A kollektortípustól: függőleges vagy vízszintes A maximális hóterheléstől és a szélsebességtől Szerelés módja: Szerelés lábhorgonyzással a helyszínen Stabilizálás nehezék teknőkkel mm A következőkben ismertetjük a kollektor támaszok szerelését a kollektorok függőleges irányú beállítása esetére. A vízszintes beállítás ezzel megegyezik. A különbségekre utalni fogunk. Az épületmagasságtól (szerelési magasság), a szélsebességtől és a hóterheléstől függően kétféle kivitel létezik. Alapkivitel, ami a következő értékek esetén van megengedve: Hóterhelés: max.,0 kn/m² Szélsebesség: max. 5 km/h Kivitel nagyobb terhelésekhez Hóterhelés: max. 3,8 kn/m² Szélsebesség: max. 5 km/h T 5 ábra 6.. Teleszkópos sínek szerelése. Dugja egymásba a teleszkópos síneket.. Rögzítse a teleszkópos síneket a kiválasztott lyukakra M8 0 csavarral. Dőlésszög 30 esetén: kivitelezéskor biztosítsa a csavart az anyával... 6 ábra T 0 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

21 Kollektor támaszok szerelése Lábhorgonyzás távolság meghatározása Alapkivitel, függőleges kivitelezés Az első kollektorhoz kollektor támasz szükséges. Alapkivitel, vízszintes kivitelezés Minden vízszintes kollektorhoz kollektor támasz szükséges, 30. ábra ábra Alapkivitel, vízszintes kollektor esetén T T 7 ábra Alapkivitel, függőleges kollektor esetén Minden tovább függőleges kollektorhoz egy további kollektor támasz szükséges, 8 és 9. ábra. Kivitel nagyobb terhelésekhez, függőleges kivitelezés A kollektorok függőleges beállítása esetén nagyobb terhelésekhez a második és minden további kollektorhoz még a következő további alkatrészek szükségesek: Kiegészítő kollektor támaszok kiegészítő profilsínek ( 7.3. fejezet, 30. oldal) T 8 ábra Alapkivitel, 3 függőleges kollektor esetén T T 3 ábra Kivitel nagyobb terhelésekhez, 3 függőleges kollektor esetén Kivitel nagyobb terhelésekhez, vízszintes kivitelezés A kollektorok vízszintes beállításánál 3,8 knm hóterhelésre alkalmas az alapkivitel. Külön alkatrészek nem szükségesek. 9 ábra Alapkivitel, > 3 függőleges kollektor esetén Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

22 6 Kollektor támaszok szerelése 6.. Nehezék teknők távolságának a meghatározása Alapkivitel, függőleges kivitelezés Az első függőleges kollektorhoz kollektor támasz szükséges. Minden további kollektorhoz egy további kollektor támasz szükséges. A kollektorok függőleges beállításakor a 3., 5., 7. és 9. kollektorhoz még egy külön kollektor támasz szükséges D C B A T 3 ábra Alapkivitel, 0 függőleges kollektor esetén (adatok mm-ben) Kollektorok száma Kollektor támaszok száma A méret B méret C méret D méret mm mm mm 355 mm mm 440 mm mm 440 mm 355 mm mm 440 mm 440 mm mm 440 mm 440 mm 355 mm mm 440 mm 440 mm 440 mm 4. tábl.kiegészítő támaszok távolsága alapkivitelnél, nehezék teknőkkel és függőleges szerelésnél Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

23 Kollektor támaszok szerelése 6 Alapkivitel, vízszintes kivitelezés A kollektorok vízszintes beállításakor kollektorhoz 5 kollektor támasz szükséges. Több mint 3 kollektor esetén a 3., 6., 9., és 0. kollektorokhoz még kiegészítő kollektor támaszok szükségesek. 7 vízszintes kollektornál elmarad a támasz [] A C B T 33 ábra Alapkivitel, 0 vízszintes kollektor esetén (adatok mm-ben) Kollektorok száma Kollektor támaszok száma A méret B méret C méret mm 5 64 mm mm mm mm 64 mm 9 38 mm 64 mm mm 64 mm 64 mm 5. tábl.kiegészítő támaszok távolsága alapkivitelnél, nehezék teknőkkel és vízszintes szerelésnél Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 3

24 6 Kollektor támaszok szerelése Kivitel nagyobb terhelésekhez, függőleges kivitelezés Nagyobb terhelésekhez még a következő alkatrészek szükségesek: Kötélbiztosítás (opcionális) ( 6.3, fejezet, 5. oldal) Kiegészítő profilsínek ( 7.3. fejezet, 30. oldal) Kiegészítő kollektor támaszok T 34 ábra Kivitel nagyobb terhelésekhez, 3 függőleges kollektor és minden további kollektor esetén (adatok mm-ben) Kivitel nagyobb terhelésekhez, vízszintes kivitelezés A kollektorok vízszintes beállításánál 3,8 knm hóterhelésre alkalmas az alapkivitel. Külön alkatrészek nem szükségesek. 4 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

25 Kollektor támaszok szerelése Kollektor támaszok szerelése lapos tetőre A következő adatok egy kollektorra vonatkoznak. Alap a DIN 055 szabvány, "Építmények teherfelvétele" 4. rész. 3-féle szerelési mód lehetséges: Lábhorgonyzással (rögzítés kivitelezéskor) Nehezék teknőkkel (betonlapokkal, kaviccsal vagy ehhez hasonlóval) Kötélbiztosítás és nehezék teknők ÉRTESÍTÉS: Károsodások a tetőn a nem megfelelő stabilizálás miatt! B A stabilizálás módjának a kiválasztásakor vegye figyelembe a tető statikáját. ÉRTESÍTÉS: Károsodások a tetőn és a kollektorokon, mert nem megfelelően végezték el a ferde tetőre rögzítést. B Ferde tetőknél kivitelezéskor rögzítse megfelelően a kollektor támaszokat. ÉRTESÍTÉS: Tető tömítetlenség a tetőhéjazat megsérülése miatt! B A tetőhéjazat védelmére helyezzen el a tetőre építészeti védőszőnyeget, mely a kereskedelemben kapható. B Kizárólag csak a védőszőnyegekre helyezze a profilokat, a kollektor támaszokat és az egyéb szerelési anyagokat. Kavicsos nehezék teknők alkalmazásakor kollektoronként a maximális megengedett súly 30 kg. A következő táblázat adatai egy kollektor stabilizálására vonatkoznak. B A kiviteltől függően vegye figyelembe a kollektor támaszok távolságát és számát. Lábhorgonyzás Nehezítés biztosítás nélkül Nehezítés kötélbiztosítással Sebességnyo más q Szélsebesség Csavarok száma és fajtája ) A nehezék teknőben lévő súly A nehezék teknőben lévő súly Kötélhúzóerő 0,50 kn/m² 0 km/h x M8/ kg 80 kg,0 kn 0,80 kn/m² 9 km/h x M8/ kg 30 kg 3,0 kn,0 kn/m² ) 5 km/h 3x M8/ kg 450 kg 4,0 kn 6. tábl.egy kollektor stabilizálása ) kollektor támaszonként ) kiegészítő profilsínek csak járulékos hóterhelésnél szükségesek. Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 5

26 6 Kollektor támaszok szerelése 6.3. Lábhorgonyzás A következőkben példaként ismertetjük a kettős T-tartókra rögzítést. B Biztosítsa, hogy kivitelezéskor az alépítmény úgy legyen elkészítve, hogy fel tudja venni a kollektorokra ható szél- és hóerőket. B Biztosítsa, hogy kivitelezéskor rögzítéssel stabilizálja a szolárrendszert és a tető ne sérüljön meg. ÉRTESÍTÉS: Szolárrendszer károsodása a kollektor támaszokon végzett szerkezeti változtatások miatt. B Kivitelezéskor ne fúrja át a rögzítéshez a kollektor támasz profilját és ne változtassa meg a szerkezetét más módon se Nehezék teknők B A kollektor támaszokat állítsa fel a meghatározott távolságokra ( 6... fejezet,. oldal). B Kollektoronként akasszon be 4 nehezék teknőt [] az alsó profilba [] és egymásba [3]. B Helyezzen nehezéket (betonlapokat, kavicsot vagy ehhez hasonlót) a nehezék teknőbe (súly: 6. tábl., 5. oldal). 3 B A kollektor támaszokat állítsa fel a meghatározott távolságokra ( 6... fejezet,. oldal). B Az alsó profil furatait [] jelölje át a kettős T-tartóra és fúrja ki a lyukakat. B Csavarozza össze a profilt és a kettős T-tartót [3] a csavarokkal ( 6. tábl., 5. oldal), az anyákkal és az alátétekkel [] T 36 ábra Kollektor támaszok a nehezék teknőkkel függőleges kollektorhoz (fent) és vízszintes kollektorhoz (lent) T 563 (353) 563 (353) 35 ábra Kollektor támaszok a kettős T-tartón, méretek mm-ben (a zárójeles értékek a vízszintes szerelésre vonatkoznak) 6 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

27 Kollektor támaszok szerelése Kötélbiztosítás B A kollektor támaszokat állítsa fel a meghatározott távolságokra ( 6... fejezet,. oldal). B Kivitelezéskor rögzítsen minden kollektort minimum drótkötéllel [] az alsó profil csavarjára. B Helyezze be a nehezék teknőket ( fejezet, 6. oldal). B A drótköteleket horgonyozza le a tető megfelelő helyére. 37 ábra Kollektor támaszok kötélbiztosítással T 6.4 Szerelje fel a kollektor támaszokat a homlokzatra A homlokzatra szerelés csak a következő értékek esetén megengedett: Hóterhelés: max.,0 kn/m² Rállási szög: 45 -től 60 -ig Szélsebesség: max. 9 km/h VESZÉLY: A nem megfelelő homlokzat miatt leeső kollektorok életveszélyt okoznak! B Kollektor támaszokat csak zárt, szelet át nem eresztő homlokzatra szereljen. B Szerelés előtt ellenőrizze a rögzítőfalnak és az alapjának a teherbíró képességét. Szükség esetén konzultáljon statikussal. VESZÉLY: Helytelen szerelés következtében leeső kollektorok miatti életveszély! B Csak vízszintes kollektor támaszokat alkalmazzon a homlokzatra szereléskor. B Tartsa be a megengedett ráállási szöget ( fejezet, 5. oldal). B Rögzítse megfelelően a kollektor támaszokat. B Ne változtasson a kollektor támasz szerkezetén. B Ne tároljon tárgyakat a kollektor támaszok között. B Ne helyezzen el burkolatot a kollektor támaszokra. Homlokzatra szereléshez a 7. tábl., 8. oldal méretezési adatai érvényesek. Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 7

28 6 Kollektor támaszok szerelése Méretezési adatok Falszerkezet ) Vasbeton, min. B5 (min. 0 mm) Csavar/tipli, minden egyes kollektor támaszhoz 3 UPAT MAX Express-horgony, MAX 8 típus (A4) ) 3 alátét 3) a DIN 90 szabvány szerint 3 Hilti HST-HCR-M8 ) 3 alátét 3) a DIN 90 szabvány szerint Alépítmény: acél (pl. kettős T-tartó) 7. tábl. ) Falazat külön kérésre 3 M8/4.6 alátét3) a DIN 90 szabvány szerint ) Minden egyes csavarnak/tiplinek el kell bírnia min.,63 kn húzóerőt, illetve,56 kn függőleges erőt (nyíróerőt). 3) 3csavarátmérő = alátét külső átmérője Kollektor támaszok homlokzatra szerelése Kollektor támaszok száma és távolsága 33.ábra és 5. tábl., 3. oldal. B Az egyes kollektor támaszokat rögzítse 3 csavarral [] egymás mellé a homlokzatra T 38 ábra Kollektor támaszok a homlokzaton, vízszintes kollektornál (adatok mm-ben) 8 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

29 Profilsínek távolsága 7 7 Profilsínek távolsága 7. Profilsínek összekötése B Tolja rá a profilsíneket [] a dugós csatlakozóra [], egészen a becsappanásig. Kollektortíp us Alapkivitel Lábhorgonyzás Kivitel nagyobb terhelésekhez függőleges Dugós csatlakozó középső lyuk ( 40. ábra []). Hosszú furat jobbra ( 40. ábra []) vízszintes. Hosszú furat jobbra ( 40. ábra []) 8. tábl. Nehezék teknők Kollektor típus Alapkivitel Kivitel nagyobb terhelésekhez 39 ábra 7. Profilsínek felszerelése ST Profilsínek elhelyezése A profilsínek elhelyezése függ a következőktől: A kollektortípustól: függőleges vagy vízszintes Kollektor támaszok távolsága Szerelési mód (lábhorgonyzás, nehezék teknők, homlokzat) B A profilsíneket pozícionálja a kollektor támaszokhoz és ezt úgy kezdje el, ahogy az a 40. ábrán és a 8. tábl. a 9 és 0 szerelési mód ábrázolja. függőleges vízszintes 9. tábl. Kollektor típus vízszintes 0. tábl. Dugós csatlakozó középső lyuk ( 40. ábra []). Hosszú furat jobbra ( 40. ábra []) Dugós csatlakozó középső lyuk ( 40. ábra []) Homlokzaton Dugós csatlakozó középső lyuk ( 40. ábra []) A kollektor támaszokra szerelje fel a profilsíneket B Szerelje fel az előre szerelt profilsíneket [] az M8 0 csavarokkal [] a kollektor támaszokra. Egyelőre ne húzza meg a csavarokat, hogy még beállíthatók legyenek a profilsínek T 40 ábra T 4 ábra Profilsínek szerelése (itt: függőleges kollektorhoz) Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 9

30 7 Profilsínek távolsága 7.3 Kiegészítő profilsínek felszerelése A kiegészítő profilsínek felszerelése által a függőleges kollektorok szerelési rendszere nagyobb terhelések felvételére képes ( Megengedett terhek. fejezet, 5. oldal). B Szerelje fel a kiegészítő profilsíneket az M8 0 csavarokkal a kollektor támaszok középső lyukába. Egyelőre ne húzza meg a csavarokat, hogy még beállíthatók legyenek a profilsínek. 7.4 Profilsínek beállítása A kollektor ezt követő felszerelésénél fontos, hogy a profilsínek pontosan be legyenek állítva. B Állítsa be a profilsíneket vízszintesen és az egymástól megadott távolságra. Használjon vízmértéket. B A felső és az alsó profilsíneket oldalirányban állítsa egyvonalba. B Ellenőrizze a derékszög beállítást. Mérje meg az átlókat vagy pl. helyezzen a profilsínek két végére egy tetőlécet. B Húzza meg az M8 csavarokat T 4 ábra Kiegészítő profilsínek felszerelése (itt: függőleges kollektorhoz) T 43 ábra 7.5 Lecsúszás elleni biztosító szerelése A két belső hosszú furatot [] használja a két lecsúszás elleni biztosító szereléséhez. B Tolja rá a lecsúszás elleni biztosítót a profilsínre és pattintsa be a hosszú furatba [] T 44 ábra 30 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

31 Kollektorok szerelése 8 8 Kollektorok szerelése VESZÉLY: Tetőről történő lezuhanás okozta életveszély! B A tetőn végzett különféle munkáknál védekezni kell lezuhanás ellen. B Ha nincs személytől független lezuhanás elleni védelem, akkor viseljen személyes védőfelszerelést. B A tetőn mindig legalább személy végezze a munkát. ÉRTESÍTÉS: Kollektor károsodás a kollektor csatlakozás tömítetlensége miatt! B A műanyag kupakokat csak közvetlenül a hidraulikus csatlakoztatás megkezdése előtt távolítsa el a kollektor-csatlakozókról. ÉRTESÍTÉS: Kollektor károsodások a megsérült csatlakozók miatt! B A kollektor-csatlakozókat ne használja a szállításhoz. B A kollektor szállításához a kezeivel fogja meg a besüllyesztett fogantyút vagy fogja meg a kollektor szegélyét. B A kollektorok tetőre szállításához alkalmazza a következő segédeszközök közül legalább az egyiket: Támaszkodó felvonó Megfelelő teherbírású 3-pontos szívókorongos emelő Tartóheveder Fontos tudnivalók arról, hogy hogyan bánjon a szolár tömlőkkel és a rugós bilincsekkel VIGYÁZAT: Sérülésveszély a biztosítógyűrű lehúzása miatt, amikor még nincs beszerelve! B Csak akkor szabad lehúzni a biztosítógyűrűt, ha a rugós bilincs a szolár tömlő felett található. ÉRTESÍTÉS: Tömítetlenségek a kollektor csatlakozásokon! A rugós bilincs utólagos lazítása hátrányosan befolyásolhatja a szorítóerőt. B Tolja el a rugós bilincset közvetlenül a kollektor-csatlakozó dudora elé. Csak ezután húzza le a biztosítógyűrűt. A dugó nélküli tömlőknél azt ajánljuk, hogy a szerelés előtt helyezze forró vízbe a szolár tömlőket. Különösen alacsony hőmérsékleten könnyíti meg ez a szerelést. A szolár tömlőkbe a kollektorok egymás közötti összekötéséhez dugók vannak behelyezve.. A dugókat először csak közvetlenül a szerelés előtt húzza ki a szolár tömlőből.. A szolár tömlőt a rugós bilinccsel tolja rá a kollektorcsatlakozóra. 3. Ha a rugós bilincs közvetlenül a dudor előtt van, akkor húzza le a biztosítógyűrűt. FIGYELMEZTETÉS: Sérülésveszély leeső kollektorok miatt! B Szállítás és szerelés közben biztosítsa a kollektorokat leesés ellen. B A szerelés befejezése után ellenőrizze a szerelőkészletek és a kollektorok biztos helyzetét ST ábra Szolár tömlő szerelése Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 3

32 8 Kollektorok szerelése 8. Kollektor szerelés előkészítése a földön B Vegye figyelembe a 5.. fejezet, 4. oldal kollektorok elrendezésére vonatkozó tudnivalóit. A következőkben példaként bemutatjuk az előremenő szerelését a kollektormező-oldal jobb oldalára és az első kollektor jobbra szerelését. A két kollektorsorhoz tartozó csatlakoztató készletet is (külön tartozék) elő lehet szerelni a földön ( 9.4. fejezet, 39. oldal). 8.. Összekötő készlet felszerelése B Vegye ki az összekötő készletet a szállító védősarkokból.. Csak egy dugót húzzon ki az SW5 kulccsal.. Dugja rá a szolár tömlőt [] a rugós bilinccsel a kollektor-csatlakozóra. 3. Ha a rugós bilincs [] közvetlenül a dudor előtt van, akkor húzza le a biztosítógyűrűt. 8.. Vakdugók beszerelése FIGYELMEZTETÉS: Sérülésveszély a biztosítás nélküli vakdugók miatt. B Biztosítsa, hogy minden vakdugó biztosítva legyen egy rugós bilinccsel (húzza le a biztosítógyűrűt). B Dugja rá a szolár tömlőt [] az előszerelt vakdugóval a szabad kollektor-csatlakozóra. B Ha a rugós bilincs [] közvetlenül a dudor előtt van, akkor húzza le a biztosítógyűrűt... B B A ST ST 47 ábra Összekötő készletek a második kollektornál és az összes további kollektoroknál. 46 ábra 3 Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

33 Kollektorok szerelése 8 8. Kollektorok rögzítése FIGYELMEZTETÉS: Sérülésveszély leeső kollektorok miatt! B Biztosítsa, hogy a kollektorházban a szerelőtáskák károsodásmentesek és könnyen hozzáférhetők legyenek. A kollektorok a profilsínre középen kétoldalas [] lefogóval, a kollektorsor végén pedig egyoldalas kollektorlefogóval [] vannak rögzítve. 8.. Az első kollektornak a profilsínekre helyezése B Úgy forgassa el a kollektort, hogy a kollektorérzékelő merülőhüvelye a kollektoron felül legyen. FIGYELMEZTETÉS: A homlokzatra szereléskor a szerelőrendszerről lecsúszó kollektorok miatt sérülésveszély áll fenn! B Biztosítsa, hogy a lecsúszás elleni biztosítások belekapaszkodjanak a szerelőtáskákba. B Helyezze a kollektort a profilsínekre jobbra és a csúsztassa be a szerelőtáskákat [] a lecsúszás elleni biztosítókba [] T 48 ábra A kollektorlefogók műanyag alkatrészeinek nincs hordozó funkciójuk. Csupán a szerelés megkönnyítése a feladatuk. 8.. Egyoldalas kollektorlefogó jobbra szerelése Csak ha már az utolsó kollektort is felszerelte, akkor szerelje az egyoldalas kollektorlefogót balra T 50 ábra B Óvatosan tolja rá a kollektort a kollektorlefogóra és állítsa be vízszintesen. A kollektorlefogó ( 5. ábra, []) leszorítója nem csavarodhat el. Ha szükséges, akkor rögzítse a leszorítót ellentartással B Tolja a kollektorlefogót [] a profilsínbe és pattintsa be a hosszú furatba. 49 ábra T Logasol SKN 4.0 lapos tetore szerelés - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 33
