1 Síkkollektor termikus szolárrendszerekhez ST (04/03) HU Szerelési és karbantartási utasítás Logasol SKS5.0 Tetőben történő szerelés Szerelés és karbantartás előtt figyelmesen olvassa el.

2 Tartalomjegyzék Tartalomjegyzék Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata Általános biztonsági tudnivalók A kollektor és a kiegészítő tartozékok adatai Kollektor Rendeletésszerű használat Külön rendelhető tartozékok EU megfelelőségi nyilatkozat Alkotórészek és műszaki dokumentációk Szállítási terjedelem Előírások Az előírások érvényessége Szabványok, előírások, irányelvek A takarólemezek felszerelése Csővezetékek szigetelése Oldal támasztólemezek szerelése Oldal takarólemezek szerelése Takarólapok szerelése Középső takaróléc szerelése Felső takarólemezek szerelése Háromszögletű tömítőszalag beszerelése Ólomkötény beállítása lent a tetőlefedéshez Befejező munkák Tető befedés A szerelés ellenőrzése Környezetvédelem és megsemmisítés Szállítás A felszerelés előtt Általános fontos tudnivalók Kollektorok elrendezése Villámvédelem Szükséges szerszámok és külön tartozékok Helyszükséglet a tetőn Karbantartás/ellenőrzés Felső takarólemezek leszerelése Kollektorok tisztítása Tető előkészítése a szereléshez Kiindulási helyzetet meghatározása Tető befedése Kiegészítő tetőlécek szerelése Alsó takarólemezek elrendezése Tartók és összekötők felszerelése Alsó takarólemezek szerelése Kollektorok szerelése Kollektor szerelés előkészítése a földön Bal oldali kollektorok felszerelése További kollektorok felszerelése Kollektor-érzékelő szerelése Hidraulikus csatlakoztatás Csővezeték csatlakoztatása a tetőn légtelenítő nélkül Csővezeték csatlakoztatása a tetőn légtelenítővel (külön rendelhető tartozék) Logasol SKS (04/03)

3 Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata és biztonsági tudnivalók. Szimbólumok magyarázata Figyelmeztetések A következő jelzőszavak vannak definiálva és kerülhetnek felhasználásra a jelen dokumentumban: ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések történhetnek. Fontos információk A figyelmeztetések a szövegben mindig figyelmeztető háromszöggel vannak jelölve. Ezenkívül jelzőszavak jelölik a következmények fajtáját és súlyosságát, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. Az emberre vagy tárgyakra vonatkozó, nem veszélyt jelző információkat a szöveg melletti szimbólum jelöli. További szimbólumok Szimbólum Jelentés Teendő Kereszthivatkozás a dokumentum más helyére Felsorolás/listabejegyzés Felsorolás/listabejegyzés (. szint). tábl.. Általános biztonsági tudnivalók Ez a szerelési utasítás gáz- és vízszerelő szakemberek számára készült. A szerelés előtt olvassa el a szerelési utasításokat (kollektor, szolár szivattyús egység, szolár szabályozó stb.). Vegye figyelembe a biztonsági tudnivalókat és a figyelmeztetéseket. Vegye figyelembe a nemzeti és regionális előírásokat, műszaki szabályokat és irányelveket. Dokumentálja az elvégzett munkákat. Rendeletésszerű használat A kollektorok hőtermelőként szolgálnak a termikus szolárrendszerben. A szerelőkészlet kizárólag a kollektorok biztonságos szerelését szolgálja. A kollektorokat csak zárt rendszerű, önbiztosítással rendelkező szolárrendszerben üzemeltesse (ahol nincs érintkezés az oxigénnel). A kollektorokat csak a megfelelő szolár szabályozókkal üzemeltesse. A kollektorok tárolása Napsugárzás esetén a kollektoroknál és a szerelési anyagoknál égési sérülés veszélye áll fenn. Védje a kollektorokat és a szerelési anyagokat a napsugárzástól (pl. takaróponyvával). Tárolja a kollektorokat száraz helyen, szabadban történő tárolásnál lássa el őket eső elleni védelemmel. Ne lépjen rá a kollektorokra. Munkavégzés a tetőn A tetőn végzett munkáknál lezuhanás veszélye áll fenn, ha nem teszik meg a megfelelő balesetvédelmi intézkedéseket. Ha nincs személytől független lezuhanás elleni védelem, akkor viseljen védőruházatot vagy védőfelszelést. Tartsa be a balesetvédelmi előírásokat. A tető teherbírása A kollektorokat csak megfelelő teherbírású tetőre szerelje fel. Kétséges esetben konzultáljon statikussal és/vagy tetőfedő szakemberrel. Átadás az üzemeltetőnek Átadáskor ismertesse a szolárrendszer kezelését és üzemi feltételeit az üzemeltetővel. Magyarázza el a kezelést a biztonság szempontjából fontos tevékenységekkel különösen behatóan foglalkozzon. Figyelmeztessen arra, hogy az átépítést és a javítást csak engedéllyel rendelkező szakvállalatnak szabad végeznie. Figyelmeztessen a biztonságos és környezetbarát működés szempontjából fontos ellenőrzésre és karbantartásra. Adja át a megőrzésre az üzemeltetőnek a szerelési és kezelési utasítást. A tárolásra vonatkozó információk: Tárolja az utasításokat jól látható, hőtől, víztől és portól védett helyen. Adja tovább őket a következő használónak/üzemeltetőnek. Logasol SKS (04/03) 3

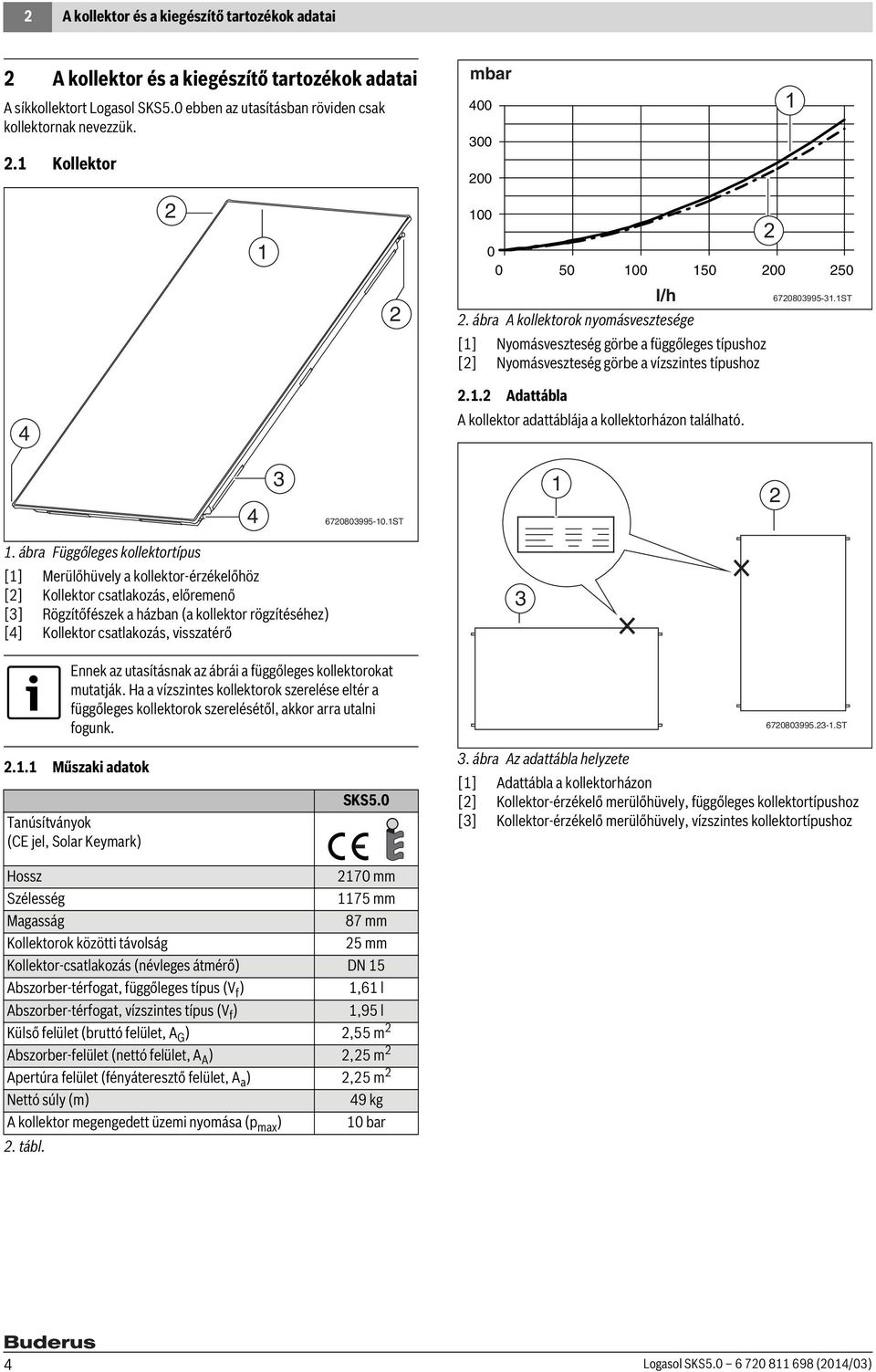

4 A kollektor és a kiegészítő tartozékok adatai A kollektor és a kiegészítő tartozékok adatai A síkkollektort Logasol SKS5.0 ebben az utasításban röviden csak kollektornak nevezzük.. Kollektor 4 mbar l/h ST. ábra A kollektorok nyomásvesztesége [] Nyomásveszteség görbe a függőleges típushoz [] Nyomásveszteség görbe a vízszintes típushoz.. Adattábla A kollektor adattáblája a kollektorházon található ST. ábra Függőleges kollektortípus [] Merülőhüvely a kollektor-érzékelőhöz [] Kollektor csatlakozás, előremenő [3] Rögzítőfészek a házban (a kollektor rögzítéséhez) [4] Kollektor csatlakozás, visszatérő 3 Ennek az utasításnak az ábrái a függőleges kollektorokat mutatják. Ha a vízszintes kollektorok szerelése eltér a függőleges kollektorok szerelésétől, akkor arra utalni fogunk ST.. Műszaki adatok Tanúsítványok (CE jel, Solar Keymark) SKS ábra Az adattábla helyzete [] Adattábla a kollektorházon [] Kollektor-érzékelő merülőhüvely, függőleges kollektortípushoz [3] Kollektor-érzékelő merülőhüvely, vízszintes kollektortípushoz Hossz 70 mm Szélesség 75 mm Magasság 87 mm Kollektorok közötti távolság 5 mm Kollektor-csatlakozás (névleges átmérő) DN 5 Abszorber-térfogat, függőleges típus (V f ),6 l Abszorber-térfogat, vízszintes típus (V f ),95 l Külső felület (bruttó felület, A G ),55 m Abszorber-felület (nettó felület, A A ),5 m Apertúra felület (fényáteresztő felület, A a ),5 m Nettó súly (m) 49 kg A kollektor megengedett üzemi nyomása (p max ) 0 bar. tábl. 4 Logasol SKS (04/03)

5 A kollektor és a kiegészítő tartozékok adatai. Rendeletésszerű használat A szerelőkészlet kizárólag a kollektorok biztonságos rögzítését szolgálja. Az alkatrészeken semmilyen változtatást ne hajtson végre. Megengedett terhek A kollektorokat csak olyan helyekre telepítse, ahol az értékek kisebbek a 3. tábl. megadott értékeknél. Szükség esetén konzultáljon épületstatikussal. A szerelőkészlet a következő maximális terhekhez alkalmas (a DIN EN és 4. részét figyelembe véve): Maximális hóterhelés Maximális szélsebesség 3,8 kn/m 5 km/h, megfelel, kn/m torlónyomásnak 3. tábl. A maximális szélsebesség meghatározásához vegye figyelembe a következő tényezőket: Szolárrendszer telepítési helye Terep geográfiai magassága Terep topográfia (terep/beépítettség) Épületmagasság A maximális hóterhelés meghatározható a regionális zónából (hóterhelési zónák) és a terepmagasságból. Szerezzen be információkat a helyi hóterhelésekről. A kollektorok fölött, illetve a kollektorokon a hó összegyűlését meg kell akadályozni. A hófogó-rácsokat a kollektorok fölötti részre szerelje (tartsa be a kollektorok és a hófogó-rácsok közötti maximum m távolságot). -vagy- A felgyülemlett havat rendszeresen takarítani kell. Megengedett hajlásszög tetőkhöz Ha a 4. táblázatban megadottól eltérő hajlásszögű tetőre végzi a szerelést, akkor a tető tömítettségét tetőfedőnek kell biztosítania. A szerelőkészletet csak a következő hajlásszögű tetőkre szerelje fel. Tetőfedés Tető hajlásszög Tetőcserép 5 65 Kollektorvédelem A kollektorokat a fagyásgátlás és a korrózió elleni védelem céljából csak L vagy LS típusú szolárfolyadékkal üzemeltesse. A kollektorok szolár folyadékkal történő üzemeltetésre készültek. Ha a felszerelt kollektorokat nem tudja 4 hét elteltével szolár folyadékkal üzembe helyezni, akkor takarja le a kollektorokat (pl. takaróponyvával). Megengedett telepítési magasság 000 m fölötti magasságban történő telepítés esetén vegye fel a kapcsolatot a gyártóval..3 Külön rendelhető tartozékok Az aktuális teljes áttekintést az összesítő katalógusban és a tervezési dokumentációban találhatja meg..4 EU megfelelőségi nyilatkozat Ez a termék felépítését, üzemi viselkedését tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő nemzeti követelményeknek. A megfelelőséget a CE jelölés igazolja. A megfelelőségi nyilatkozat a gyártótól szerezhető be (a címet lásd a hátoldalon)..5 Alkotórészek és műszaki dokumentációk A termikus szolárberendezés a melegvíz termelést és szükség esetén a fűtésrásegítést szolgálja. Különböző elemekből áll, amelyek szintén tartalmaznak szerelési utasításokat. További utasítások a külön rendelhető tartozékoknál találhatók Hódfarkú tetőcserép 5 65 Falcolt cserép 7 65 Pala-/zsindelylapok tábl ST 4. ábra A szolárrendszer építőelemei [] Kollektor a kollektor-érzékelővel (fent) [] Csővezeték (visszatérő) [3] Szolár szivattyús egység a tágulási tartállyal, hőmérsékleti és biztonsági berendezésekkel [4] Szolár tároló [5] Szolár szabályozó [6] Csővezeték (előremenő) Megengedett tetőfedések Ez az utasítás a kollektor ferde tetőkre történő felszerelését ismerteti tetőcserepek, hódfarkú tetőcserepek, falcolt-cserepek és pala/zsindely lapok esetén ( 4. tábl.). A szerelőkészletet csak ezekre a tetőkre szerelje fel. Logasol SKS (04/03) 5

6 A kollektor és a kiegészítő tartozékok adatai.6 Szállítási terjedelem Ellenőrizze a szállítmányok teljességét és sértetlenségét. A szerelőkészlet egyes szerkezeti elemei a kollektortípustól (vízszintes/ függőleges) és a tetőfedéstől függően különböző kivitelűek..6. Szerelőkészlet a függőleges kollektorokhoz ST 5. ábra Szerelőkészlet 3 függőleges kollektorhoz: x alapkivitel az első két kollektorhoz és x bővítő szerelőkészlet (szürke) minden további kollektorhoz. Szám Alkatrész Alapkivitel Bővítő Felső takarólemez, balra x Felső takarólemez, középen x 3 Felső takarólemez, jobbra x 4 Oldal takarólemez, felül balra x Oldal takarólemez, felül jobbra x 5 Oldal takarólemez, alul x 6 Oldal támasztólemez x 7 Alsó takarólemez, jobbra x 8 Alsó takarólemez, középen x 9 Alsó takarólemez, balra x 0 Takarólap, jobbra x Takarólap, középen x Takarólap, balra x 3 Szerelővas 4 x x 4 Összekötő alsó takarólemezhez x x 5 Lecsúszás elleni biztosító 4 x x 6 Leszorító, kétoldalas 3 x 3 x 7 Középső takaróléc x x 8 Leszorító, egyoldalas 6 x 5. tábl. Szám Alkatrész Alapkivitel Bővítő 9 Tartók x 6 x 0 Tömítőszalag (tekercs); falcolt x cserepekhez és tetőcserepekhez Háromszögletű tömítőszalag; falcolt 6 x x cserepekhez Háromszögletű tömítőszalag; 4 x tetőcserepekhez Tetőcserép-felfekvő x x 3 Összekötő a felső takarólemezhez x x 4 Csavar 5x0 x x 5 Csavar 6x60 9 x 3 x 6 Csavar 5x30 8 x 8 x 7 Csavar 5x3 4 x x 5. tábl. Pala/zsindely tetőfedés esetén: Az alsó takarólemezeknek nincs ólomkötényük. Egy tekercs ragasztózsinórt is szállítunk. 6 Logasol SKS (04/03)

7 A kollektor és a kiegészítő tartozékok adatai.6. Szerelőkészlet vízszintes kollektorokhoz ST 6. ábra Szerelőkészlet 3 vízszintes kollektorhoz: alapkivitelű szerelőkészlet az első két kollektorhoz és x bővítő szerelőkészlet (szürke) minden további kollektorhoz. Szám Alkatrész Alapkivitel Bővítő Felső takarólemez, balra x Felső takarólemez, középen x x 3 Felső takarólemez, jobbra x 5 Oldal takarólemez, balra x Oldal takarólemez, jobbra x 6 Oldal támasztólemez x 7 Alsó takarólemez, jobbra x 8 Alsó takarólemez, középen x 9 Alsó takarólemez, balra x 0 Takarólap, jobbra x Takarólap, középen x Takarólap, balra x 3 Szerelővas 6 x x 4 Összekötő alsó takarólemezhez x x 5 Lecsúszás elleni biztosító 4 x x 6 Leszorító, kétoldalas x x 7 Középső takaróléc x x 8 Leszorító, egyoldalas 4 x 6. tábl. Szám Alkatrész Alapkivitel Bővítő 9 Tartók x 6 x 0 Tömítőszalag (tekercs); falcolt x cserepekhez és tetőcserepekhez Háromszögletű tömítőszalag; 6 x x falcolt cserepekhez Háromszögletű tömítőszalag; x tetőcserepekhez Tetőcserép-felfekvő 4 x x 3 Összekötő a felső takarólemezhez x x 4 Csavar 5x0 x x 5 Csavar 6x60 6 x x 6 Csavar 5x30 x 8 x 7 Csavar 5x3 4 x x 6. tábl. Pala/zsindely tetőfedés esetén: Az alsó takarólemezeknek nincs ólomkötényük. Egy tekercs ragasztózsinórt is szállítunk. Logasol SKS (04/03) 7

8 A kollektor és a kiegészítő tartozékok adatai.6.3 Szerelőkészlet, egy önálló kollektorhoz y z ST 7. ábra Szerelőkészlet függőleges (balra) és vízszintes (jobbra) kollektorhoz [y] Önálló kollektor, függőleges Szám Alkatrész függőlegesen vízszintes [z] Önálló kollektor, vízszintes 9 Tartók x x 0 Tömítőszalag (tekercs) x x Szám Alkatrész függőlegesen vízszintes Felső takarólemez x x 3 Felső takarólemez, jobbra x 4 Oldal takarólemez, felül balra x x Oldal takarólemez, felül jobbra x x 5 Oldal takarólemez, alul x 6 Oldal támasztólemez x x 7 Alsó takarólemez x x 9 Alsó takarólemez, balra x 0 Takarólap x x Takarólap, balra x 3 Szerelővas x 4 x 4 Összekötő alsó takarólemezhez x 5 Lecsúszás elleni biztosító x x 8 Leszorító, egyoldalas 6 x 4 x 7. tábl. Háromszögletű tömítőszalag; 5 x 4 x falcolt cserepekhez Háromszögletű tömítőszalag; 4 x x tetőcserepekhez Tetőcserép-felfekvő x x 3 Összekötő a felső x takarólemezhez 4 Csavar 5x0 x 5 Csavar 6x60 6 x 4 x 6 Csavar 5x30 0 x 4 x 7 Csavar 5x3 x x 7. tábl. Pala/zsindely tetőfedés esetén: Az alsó takarólemezeknek nincs ólomkötényük. Egy tekercs ragasztózsinórt is szállítunk. 8 Logasol SKS (04/03)

9 A kollektor és a kiegészítő tartozékok adatai.6.4 Csatlakozó készlet ST 8. ábra csatlakozókészlet tetőbe építéshez és összekötő készlet (szürke) Csatlakozó készlet egy kollektor mezőhöz:.6.5 Kollektor összekötő készlettel. poz. Kapocs (pótalkatrész) x. poz. Csatlakozócső (a hőszigetelés nem szerepel az x ábrán) 3. poz. Szerelési és karbantartási utasítás x 4. poz. Imbuszkulcs, 5 mm x 5. poz. Merülőhüvely dugó (kollektor-érzékelő) x 6. poz. Hőszigetelés a 70 mm-es bordáscsőösszekötőhöz x 7. poz. Kupak x 8. tábl ST 9. ábra védősarok a szállításhoz, tartalmuk egyenként összekötő készlet ( összekötő készlet rögzítőkapcsot és bordáscsőösszekötőt tartalmaz) 8. poz. Rögzítőkapocs 4 x 9. poz. Bordáscső-összekötő x 0. poz. Szállító védősarok összekötő készlettel x 9. tábl. Logasol SKS (04/03) 9

10 3 Előírások 3 Előírások 3. Az előírások érvényessége Vegye figyelembe a módosított előírásokat és a kiegészítéseket. Ezek az előírások szintén érvényesek a szerelés időpontjában. 3. Szabványok, előírások, irányelvek A rendszer szerelésekor és üzemeltetésekor tartsa be az adott országban érvényes szabványokat és a helyi szabványokat és irányelveket. Németországban érvényes műszaki szabályok kollektorok szereléséhez: Szerelés tetőre: DIN 8338, VOB, C rész ) : Tetőfedési és tetőszigetelési munkák DIN 8339, VOB, C rész: Bádogosmunkák DIN 845, VOB, C rész: Állványozási munkák DIN EN 99: Tartószerkezetekre gyakorolt hatások Termikus szolárberendezések csatlakoztatása: EN 976: termikus szolárberendezések és azok elemei (előre gyártott rendszerek) EN 977: termikus szolárrendszerek és azok elemei (ügyfél igényei szerint gyártott rendszerek) DIN 988: műszaki szabályok ivóvizes rendszerek szereléséhez (TRWI) Elektromos csatlakozás: DIN EN rész / VDE : Villámvédelem, építmények és személyek védelme 4 Szállítás Minden általunk használt csomagolóanyag környezetbarát és újrahasznosítható. A szállítási csomagolásokat a leginkább környezetbarát újrahasznosítási eljárással kell megsemmisíteni. ÉRTESÍTÉS: Károsodások a kollektor-csatlakozón a nem megfelelő alkalmazás miatt! A kollektor-csatlakozót ne használja szállítási eszköznek. A kollektor szállításához a kezeivel fogja meg a besüllyesztett fogantyút vagy fogja meg a kollektor szegélyét ST 0. ábra A kollektor-csatlakozót ne használja szállítási segédeszközként VESZÉLY: Tetőről történő lezuhanás általi életveszély! Ne használjon létrákat a tetőre történő szállításra, mert a szerelési anyagok és a kollektorok nehezek és nehezen kezelhetők. A tetőn végzett mindennemű munkáknál a munkavégző személyt biztosítani kell lezuhanással szemben. Ha személytől független lezuhanás elleni biztosítók nem állnak rendelkezésre, úgy viseljen személyes védőfelszerelést. 4 FIGYELMEZTETÉS: Sérülésveszély leeső alkatrészek miatt! Szállítás közben biztosítsa a kollektorokat leesés ellen. 3 ÉRTESÍTÉS: Tömítetlenség a kollektor-csatlakozók tömítőfelületének a károsodása miatt! A védőkupakot csak közvetlenül a szerelés előtt vegye le a tetőn. A kollektor négy szállító védősarka közül kettőben fontos alkatrészek vannak ( 9. ábra, 9. oldal). ) VOB: Építőipari szolgáltatásokra vonatkozó rendelet, C rész: Építőipari szolgáltatások általános műszaki szerződési feltételei (ADV) ST. ábra A kollektor szállítása kézben [] A besüllyesztett fogantyúk környéke [] A védőkupakot először csak a tetőn távolítsa el [3] A kollektor szállítása kézben: a körbefutó kollektor szegélynél fogva [4] A kollektor szállítása kézben: a besüllyesztett fogantyúval A kollektorok és a szerelési anyagok szállításának megkönnyítésére szükség esetén használja a következő, megfelelő teherbírású segédeszközöket: Heveder 3-pontos szívókorongos emelő Tetőfedő-létra vagy kéményseprő munkákhoz használt eszközök Támaszkodó felvonó Építőállvány 0 Logasol SKS (04/03)

11 A felszerelés előtt 5 5 A felszerelés előtt Kerülje a kollektormezőnek a szomszédos épületek, fák stb. általi leárnyékolását. 5. Általános fontos tudnivalók FIGYELMEZTETÉS: Ha a kollektor és a szerelési anyagok hosszabb ideig napsugárzásnak vannak kitéve, akkor ezeknél az elemeknél fennáll az égési sérülés veszélye! Viseljen személyi védőfelszerelést. Védje a kollektort és a szerelési anyagokat a napsugárzástól. Mivel a tetőfedő cégeknek nagy tapasztalatuk van a tetőn végzett munkákkal és a leesés veszélyével kapcsolatban, javasoljuk, hogy kooperáljon ilyen cégekkel. Kollektorok szerelésénél ajánljuk alkalmazzon még egy külön vízzáró, alulra felszerelhető szigetelést (fólia tekercset). Tájékozódjon a helyszíni feltételekről és a helyi előírásokról. A kollektorokat optimálisan rendezze el a tetőn. Ennek során különösen ügyeljen a következőkre: A kollektormezőt lehetőleg déli irányba állítsa be (. ábra). A kollektormezőt úgy állítsa be, hogy egy vonalba essen az ablakokkal és ajtókkal stb. (. ábra). Az esetleges leárnyékolást kerülje el ( 3. ábra). Ügyeljen a csővezetékek hidraulikus csatlakoztatására ( 8. fejezetbet). Vegye figyelembe a tetőn a helyszükségletet ( 5.5. fejezetbet) ST 3. ábra A leárnyékolás elkerülése A szolár szivattyús egység ne legyen a kollektormező alatt Néhány esetben a szolár szivattyús egységet [] nem lehet a kollektormező alá szerelni (pl. tetőtéri hőközpontoknál). Azért, hogy elkerülhető legyen ezeknél a rendszereknél a túlmelegedés: Az előremenőt először a kollektor visszatérő csatlakozó [] magasságáig fektesse le. Majd vezesse el a szolár szivattyús egységig. W N O S 4. ábra Előremenő tetőtéri hőközpontnál ST ST. ábra Kollektorok gondos beállítása Logasol SKS (04/03)

12 5 A felszerelés előtt 5. Kollektorok elrendezése A rendszer-hidraulika és a komponensek tervezésére vonatkozó részletes információkat megtalálja a Szolártechnika c. tervezési dokumentációban. Megengedett elrendezés és beállítás A kollektor-érzékelő kábelének az elhelyezését úgy tervezze meg, hogy a kollektor-érzékelőt a csatlakoztatott előremenő vezetékkel [3] rendelkező kollektorba be lehessen szerelni ST 5. ábra Kollektor-elrendezés [] Kollektor-érzékelő a merülőhüvelyben: mindig fent, a csatlakoztatott előremenővel rendelkező kollektoron [] Visszatérő (a tárolótól) [3] Előremenő (a tárolóhoz) sor, azonos oldali csatlakoztatás: maximum 5 kollektort tervezzen be Villámvédelem A regionális előírások alapján érdeklődje meg, hogy van-e szükség villámvédelmi berendezésre. A pl. 0 m-nél magasabb épületekhez gyakran követelmény a villámvédelem. A villámvédelem szerelését villamossági szakemberrel végeztesse. Ha már van villámvédelmi berendezés, akkor meg kell vizsgálni a szolárrendszernek erre a berendezésre történő ráköthetőségét. 5.4 Szükséges szerszámok és külön tartozékok SW8 villás kulcs (takaróléchez) Akkumulátoros csavarozó Mérőszalag (a kollektormező hosszának megfelelő) Kalapács Ütköztető derékszög TX5 Torx-bitek (és hosszabbító) Hárompontos szívó SW7 és 30 mm-es villás kulcs (a csővezeték csatlakozatásához) Szögvágó-köszörű (a tetőcserepek illesztéséhez) Vízmérték Kőműves zsinór Csőszigetelő anyag Tetőlécek és szegek/csavarok ST 6. ábra Azonos oldali csatlakoztatás, jobbos vagy balos ( sor) sor, váltott oldali csatlakoztatás: maximum 0 kollektort tervezzen be ST 7. ábra Váltott oldali csatlakoztatás ( sor) Logasol SKS (04/03)

13 A felszerelés előtt Helyszükséglet a tetőn a VESZÉLY: A szél és a szívás csúcsértékeinek ellenállni nem képes kollektorok életveszélyt jelentenek! Tartsa be a tető szélétől előírt minimális távolságot (a méret). a = h 0 b a a = b 0 C a méret: mindkét képlet lehetséges. A kapott kisebb érték alkalmazható. A méret: helyszükséglet a lemezzel együtt 0. tábl. B méret: helyszükséglet a lemezzel együtt. tábl. C méret: legalább két tetőcserépsor a tetőgerincig/kéményig. D méret: legalább 0,5 m távolság a kollektormező mellet balra és jobbra az előremenő számára. E méret: ha a tetőre légtelenítőt kell elhelyezni, akkor az előremenő számára a minimális távolság 0,4 m. Két kollektormező között legalább 3 tetőcserépsor távolságot tervezzen. a a A D B E h T 8. ábra Távolsági méretek a tetőn A méret, takarólemezzel együtt [m] Tetőcserép/pala Falcolt-cserép Kollektorok száma függőlegesen vízszintes függőlegesen vízszintes,54,53,6,60,74 4,73,8 4,80 3 3,94 6,9 4,0 6,99 4 5,4 9, 5, 9,9 5 6,34,3 6,4,39 6 7,54 3,5 7,6 3,59 7 8,74 5,70 8,8 5,77 8 9,94 7,89 0,0 7,96 9,4 0,09, 0,6 0,34,9,4,36 0. tábl. Függőleges és vízszintes típus helyszükséglete B méret, takarólemezzel együtt [m] Tetőcserép Falcolt-cserép Pala függőlegesen vízszintes függőlegesen vízszintes függőlegesen vízszintes ólomkötény nélkül,74,75 3,0,0,76,77 ólomköténnyel,85,86 3,, tábl. Függőleges és vízszintes típus helyszükséglete Logasol SKS (04/03) 3

14 6 Tető előkészítése a szereléshez 6 Tető előkészítése a szereléshez VESZÉLY: Tetőről történő lezuhanás általi életveszély! A tetőn végzett mindennemű munkáknál a munkavégző személyt biztosítani kell lezuhanással szemben. Ha személytől független lezuhanás elleni biztosítók nem állnak rendelkezésre, úgy viseljen személyes védőfelszerelést. A tető könnyebb bejárhatósága érdekében alkalmazzon tetőfedő létrát vagy toljon fel néhány tetőcserepet. Távolítsa el és cserélje ki a törött tetőcserepeket, zsindelyeket, lemezeket stb. 6. Kiindulási helyzetet meghatározása Kollektormező elhelyezkedése ST 9. ábra Kollektormező elhelyezkedése [] Felső tetőcserépsor [] Jobb oldali tetőcserépsor [3] Alsó takarólemez (ólomköténnyel) [4] Alsó tetőcserépsor [5] Bal oldali tetőcserépsor [6] Oldal takarólemez [A] Kollektormező szélessége a takarólemezzel együtt [B] Kollektormező magassága a takarólemezzel együtt, ólomkötény nélkül [X] A lefedett részek közötti távolság, az oldal takarólemezek között B méret, kollektormező magassága B méret, takarólemezekkel együtt, ólomkötény nélkül [m] Befedés függőlegesen vízszintes Tetőcserép,74,75 Falcolt-cserép 3,0,0 Pala/zsindely,76,77. tábl. X méret, lefedett részek közötti távolság Kollektorok X méret, tetőcserép [m] függőlegesen vízszintes X méret, falcolt-cserép [m] függőlegesen vízszintes,36,38,35,37,36,46,35,45,56,58 4,55 4,57,56,66 4,55 4,65 3 3,76 3,78 6,74 6,76 3,76 3,86 6,74 6,84 4 4,96 4,98 8,94 8,96 4,96 5,06 8,94 9,04 5 6,6 6,8,3,5 6,6 6,6,3,3 6 7,36 7,38 3,33 3,35 7,36 7,46 3,33 3,43 7 8,56 8,58 5,5 5,54 8,56 8,66 5,5 5,6 8 9,76 9,78 7,7 7,74 9,76 9,86 7,7 7,8 9 0,96 0,98 0,6,8 3. tábl. 9,9 9,93,,3 0,96,06,6,6 9,9 0,0,, 4 Logasol SKS (04/03)

15 Tető előkészítése a szereléshez Vízszintes kiindulási helyzet meghatározása A vízszintes kiindulási helyzetet úgy válassza meg, hogy a tetőcserepet a tető befedésekor lehetőleg csak a kollektor jobb oldali szélénél kelljen elvágni. Ügyeljen arra, hogy a tetőcserepek csak a hullámvölgyben legyenek elvágva és legalább a tetőcserép fele megmaradjon. d > / d < / d 0. ábra Vágás a hullámvölgyben, legalább a fél tetőcserepet meg kell hagyni Jelölje be a tetőre az X méretet és határozza meg a bal oldali tetőcserépsor helyzetét ( 9. ábra, [5]). Határozza meg a jobb oldali tetőcserépsor helyzetét ( 9. ábra, []), melyet szükség esetén később a tetőfedéskor szét kell vágni. 6.. Vízszintes helyzetet meghatározása A B méret figyelembevételével határozza meg az alsó tetőcserépsor helyzetét ( 9. ábra, [4]). Határozza meg a felső tetőcserépsor helyzetét ( 9. ábra, []), melyet szükség esetén később a tetőfedéskor szét kell vágni ST A fedés alsó sorát szükség esetén be kell állítani ÉRTESÍTÉS: Tömítetlen tető az alsó takarólemez hibás szerelése miatt! A tető tömítettsége nem biztosított, ha a takarólemez nem fekszik rá a fedésre vagy az ólomkötény elöl (ragasztócsík) nem fekszik fel teljesen. A tető tömítettségét tetőfedőnek kell biztosítania. Ha a tetőfedés (H méret) magasabb, mint a maximális megengedett érték: Vágja le ferdén a tetőfedés felső szélét úgy, hogy a H méret elérhető legyen. Így pozitív lejtés keletkezik, és a víz le tud folyni. H méret - a tetőfedés maximális magassága (a tetőléc felső szélétől a tetőfedés felső széléig mért távolság) Tető hajlásszög L = 30 mm L = 75 mm 7 3mm 67mm 9 36 mm 76 mm 40mm 85mm 3 44 mm 94 mm 5 49 mm 03 mm 7 53 mm mm 9 57 mm mm 3 63 mm 33 mm mm 4 mm 4. tábl. L 6. Tető befedése A kollektormező tetőcserepeit a meghatározott tetőcserépsoroktól indulva fedje be. A kollektormező bal oldalán lévő tetőcserépsor [] lefedésekor az X méretet át kell jelölni a befedés alatti tetőlécre. H ST. ábra Alsó sor: a tetőfedés maximális magassága a tetőléctől mérve [] Alsó takarólemez [] Befedés ST. ábra X méret A kollektormező oldalainál szükség esetén takarjon le még tetőcserépsorokat, hogy azokra biztonságosan rá lehessen lépni. Logasol SKS (04/03) 5

16 6 Tető előkészítése a szereléshez 6.3 Kiegészítő tetőlécek szerelése Deszkázott tető esetén nincs szükség külön tetőlécre. A szerelési méretek a meglévő deszkázásra kerülnek bejelölésre Kiegészítő tetőlécek hossza A takarólemezek és a kollektorok felhelyezéséhez a helyszínen kiegészítő tetőléceket kell alkalmazni, melyeknek magassága egyezzen meg a meglévőkével. A kiegészítő tetőlécek [] minimális hossza: hossz = A méret + kb. 0 cm (az oldalsó tartóhoz []). A kiegészítő tetőlécek hosszát úgy igazítsa be, hogy a tetőszarufára rögzíthetők legyenek a léc-összeillesztések. A kiegészítő tetőléceken kívül az is egy lehetőség, hogy a kollektormező tartományában eltolja a tetőléceket a kiegészítő tetőlécek helyzetébe. A következőkben a kiegészítő tetőléces módszert ismertetjük. > 80 mm X A T 3. ábra Kollektormező szélessége [] Tartók [] Kiegészítő tetőlécek A méret, kollektormező szélesség a takarólemezzel együtt A méret, takarólemezzel együtt [m] Tetőcserép/pala Falcolt-cserép Kollektorok száma függőlegesen vízszintes függőlegesen vízszintes,54,53,6,60,74 4,73,8 4,80 3 3,94 6,9 4,0 6,99 4 5,4 9, 5, 9,9 5 6,34,3 6,4,39 6 7,54 3,5 7,6 3,59 7 8,74 5,70 8,8 5,77 8 9,94 7,89 0,0 7,96 9,4 0,09, 0,6 0,34,9,4,36 5. tábl. Függőleges és vízszintes kollektortípus helyszükséglete 6 Logasol SKS (04/03)

17 Tető előkészítése a szereléshez Kiegészítő tetőlécek helyzete/távolsága M N O P Q R S E F G H I J D ST 4. ábra A kiegészítő tetőlécek helyzete [D] Tetőléc távolság a szerelővashoz [E] Tetőléc távolsága a leszorítótól az alsó szerelőzsebnél [F] Tetőléc távolsága a leszorítótól a középső szerelőzsebnél (vízszintes kollektortípusnál elmarad) [G] Tetőléc távolsága a leszorítótól a felső szerelőzsebnél [H] Tetőléc távolság a hungarocell-ékhez a felső takarólemeznél [I] Tetőléc távolság a hungarocell-ékhez a felső takarólemeznél [J] Tetőléc távolság a felső takarólemezhez Kiegészítő tetőléc távolságok [mm] Tetőcserép Falcolt-cserép Pala Távolságok függőlegesen vízszintes függőlegesen vízszintes függőlegesen vízszintes D E F G H I J tábl. Kiegészítő tetőlécek távolsága Logasol SKS (04/03) 7

18 6 Tető előkészítése a szereléshez Kiegészítő tetőlécek szerelése VIGYÁZAT: Épületkárok a tető tömítetlensége miatt! Rögzítse a lécillesztéseket a szarufára. A lécösszeillesztéseket megfelelőn kapcsolja egymáshoz, pl. rögzítse azokat a meglévő tetőlécekhez. A szarufa szintkülönbségeket a helyszínen egyenlítse ki. Kiegészítő tetőlécek szerelése pontosan a meglévő tetőlécek fölött: A kiegészítő tetőlécet annyira tolja fel, hogy elég hely maradjon a tetőcserép beakasztásához. 6.4 Alsó takarólemezek elrendezése VIGYÁZAT: Épületkárok a tető tömítetlensége miatt! A kollektormező tömítetlenségeinek elkerülése érdekében nagyon gondosan szerelje fel a tartókat, az összekötőket és a takarólemezeket. Az alsó takarólemezek száma és hossza függ a kollektortípustól és az elrendezéstől. Kollektorok függőleges elrendezése Ha a kiegészítő tetőlécet olyan helyre kell felszerelnie, mely fedésben van a kollketormezőben lévő tetőléccel. Helyezze át a meglévő tetőlécet. Szereljen fel kiegészítő tetőlécet ( 4. ábra). A szerelőkonzolhoz tartozó tetőléc pontos beállítása ( 4. ábra, D méret) a tetőfedés beállításától függ. Állítsa be a tetőlécet az alsó tetőfedés felső szélének teljes hossza mentén. Szükség esetén használjon függőzsinórt. 6. ábra kollektor elrendezése Kollektorok vízszintes elrendezése T Meglévő tetőlécek áthelyezése Helyezze át a meglévő tetőlécet [4] a kollektormezőben [] és szükség esetén biztosítsa ellenlécezéssel [3] T 7. ábra kollektor elrendezése Önálló kollektor elrendezése T SD T 8. ábra Önálló kollektor elrendezése (balra: függőleges; jobbra; vízszintes) 5. ábra Tetőléc áthelyezése [] Kollektormező [] Áthelyezett (eltolt) tetőléc [3] Ellenlécezés [4] Meglévő tetőléc 8 Logasol SKS (04/03)

19 Tető előkészítése a szereléshez Tartók és összekötők felszerelése. Minden kollektorhoz csavarozza rá az M tetőlécre a szerelőkonzolokat.. Csak az első kétoldalas leszorítót lazán csavarozza rá az N tetőlécre. A csavar fix meghúzására később kerül sor. 3. Csak az összekötő alsó részét csavarozza rá központosan az M tetőlécen látható jelölésnél. Ilyenkor a lehajlításnak a tetőléc alsó szélre kell felfeküdnie. Az M alatt még 5x30-as csavarral is rögzítse a tetőlécet. 5x30 M. 3 6x60 5x0 5x30 MM. 3. T5 47 S R Q P X N O 90 N M ST ábra Függőleges kollektortípus (3 kollektor), méretek mm-ben 5x30 T5 M.. 6x60 5x0 5x30 MM 47 X N 3. 3 S R Q P 90 N M ST a b 30. ábra Vízszintes kollektortípus (3 kollektor), szürke tartomány: -nél több kollektor esetén (ezek a méretek ismétlődnek), méretek mm-ben [a] Csak önálló kollektor esetén: távolság 400 mm [b] Csak az utolsó kollektornál Logasol SKS (04/03) 9

20 6 Tető előkészítése a szereléshez 6.6 Alsó takarólemezek szerelése VIGYÁZAT: Sérülésveszély az élessarkú lemezek miatt! A lemezek szereléskor viseljen alkalmas védőfelszerelést, pl. kesztyűt. Palatetőknél nincsenek ólomkötények az alsó takartólemezeknél.. Tolja be a jobb oldali alsó takarólemezt a szerelőkonzolba. Betoláskor egyértelműen hallható egy kattanás.. Tolja be a bal oldali alsó takarólemezt a szerelőkonzolba. Betoláskor egyértelműen hallható egy kattanás. 3. Addig tolja a bal oldali takarólemezt az összekötő alsórésze fölé, amíg láthatóvá nem válnak az alsórészben lévő furatok (a lemezek közötti távolság: kb. 0 mm). ÉRTESÍTÉS: Karcolódások a takarólemezeken és az ólomkötényeken! Biztosítsa, hogy az alapfelület az ólomkötény ráhajlításakor tiszta legyen. Az összes takarólemez ólomkötényeit előrefelé kell hajlítani ábra Alsó takarólemezek különböző alakjai [] Bal oldali alsó takarólemez [] Középső alsó takarólemez [3] Jobb oldali alsó takarólemez ST ST 3. ábra Takarólemezek kollektor részére. Húzza le a védőfóliát a lecsúszás elleni biztosítóról.. Úgy ragassza fel a lecsúszás elleni biztosítót az alsó takarólemezre, hogy a lecsúszás elleni biztosítók egy vonalba essenek a szerelőkonzolokkal. 3. A lecsúszás elleni biztosítónak pontosan rá kell feküdnie a takarólemez lehajlítására ST 33. ábra Lecsúszás elleni biztosítók elhelyezése és felragasztása 0 Logasol SKS (04/03)

21 Kollektorok szerelése 7 Erősítse az alsó takarólemezeket a lecsúszás elleni biztosító furatain keresztül a csavarral a tetőlécre. 7 Kollektorok szerelése T5 5x30 VESZÉLY: Tetőről történő lezuhanás általi életveszély! A tetőn mindig legalább személy végezze a munkát. FIGYELMEZTETÉS: Sérülésveszély leeső kollektorok miatt! Szállítás és szerelés közben biztosítsa a kollektorokat leesés ellen. A szerelés befejezése után ellenőrizze a szerelőkészletek és a kollektorok biztos helyzetét ST 34. ábra Lecsúszás elleni biztosítók rögzítése. Akassza be az összekötő felső részét a takarólemezek alsó szélébe.. Nyomja rá a felső részt. 3. tömítőalátéttel és csavarokkal csavarozza rá a felső részt az alsó részre. Eközben ne húzza meg túl szorosra a csavarokat. Akkumulátoros csavarozó: állítsa be az alsó sebességet. ÉRTESÍTÉS: Kollektor károsodás a kollektor csatlakozás tömítetlensége miatt! A műanyag kupakokat csak közvetlenül a hidraulikus csatlakoztatás megkezdése előtt távolítsa el a kollektor-csatlakozókról. Biztosítsa, hogy a bordáscső-összekötők, a könyökös csavarzatok és a kollektor-csatlakozók ne legyenek sérültek és szennyezettek. ÉRTESÍTÉS: Tömítetlenség a sérült O-gyűrűk miatt! Ne használjon ásványolajat tartalmazó kenőanyagokat (pl. menettömítő pasztát). A bordáscső-összekötők gyárilag elegendő kenést kaptak. 7. Kollektor szerelés előkészítése a földön Vegye figyelembe a 5.. fejezetbet,. oldal kollektorok elrendezésére vonatkozó tudnivalóit. A következőkben példaként bemutatjuk az előremenőt és a visszatérőt a kollektormező jobb oldalán és az első kollektor balra szerelését. 35. ábra Felső rész felszerelése ST 7.. Kupakok felszerelése FIGYELMEZTETÉS: Sérülésveszély a biztosítás nélküli kupakok miatt! Ügyeljen arra, hogy minden kupak biztosítva legyen egy rögzítőkapoccsal. Távolítsa el a védőkupakokat a kollektor csatlakozókról.. Tolja rá az O-gyűrűkkel együtt a kupakokat a kollektor-csatlakozókra.. Tolja rá a csatlakozó biztosítására szolgáló rögzítőkapcsokat a kupakokra és a kollektor-csatlakozókra. Ellenőrizze a rögzítőkapcsok helyes elhelyezkedését ábra Kupakok felszerelése ST Logasol SKS (04/03)

22 7 Kollektorok szerelése 7.. Tömítőszalag kollektorkeretbe helyezése Tisztítsa meg a kollektor szegélyét [3]. Húzza le a védőfóliát a tömítőszalagról. Helyezze a tömítőszalagot [] a ragasztós oldalával a kollektormező bal és jobb külső oldalának [] a kollektor szegélyére. 7. Bal oldali kollektorok felszerelése Úgy forgassa el a kollektort, hogy a kollektor-érzékelő merülőhüvelye a kollektoron felül legyen. FIGYELMEZTETÉS: Sérülésveszély leeső kollektorok miatt! Biztosítsa, hogy a lecsúszás elleni biztosítók bekapcsolódjanak a szerelőtáskákba. Helyezze fel a bal oldali kollektort és pattintsa be a lecsúszás elleni biztosítót az alsó szerelőzsebekbe ST 37. ábra Tömítőszalag behelyezése (kollektor hátoldalán) 7..3 Összekötő készlet felszerelése Vegye ki az összekötő készletet a szállító védősarkokból. Távolítsa el a kupakokat a kollektor csatlakozóiról. ÉRTESÍTÉS: Sérülések a kollektoron és tömítetlenségek a sérült bordáscső-összekötők miatt. Ne használjon segédeszközöket (pl. fogókat) a szerelésnél.. Dugja rá a bordáscső-összekötőt a kollektor-csatlakozóra.. Tolja rá a csatlakozó biztosítására szolgáló rögzítőkapcsot a bordáscső-összekötőre és a kollektor-csatlakozóra. 39. ábra Bal oldali kollektor felhelyezése. Tolja el jobbra a kollektort.. A leszorítónak kapcsolódnia kell az oldalsó szerelőzsebbe. Alaposan ellenőrizze a kollektor helyzetét és beállítását T T 40. ábra Kollektor eltolása jobbra ST 38. ábra Összekötő készletek a második kollektornál és az összes további kollektoroknál Az önálló kollektoroknál a kétoldalas leszorító helyett egyoldalas leszorító kerül felszerelésre. Önálló függőleges kollektor: szereljen fel további egyoldalas leszorítót. Önálló vízszintes kollektor: szereljen fel további egyoldalas leszorítót. Logasol SKS (04/03)

23 Kollektorok szerelése 7. Csavarozzon fel további kétoldalas leszorítókat a tetőlécre és úgy pozícionálja azokat, hogy a leszorítók bekapcsolódjanak az oldalsó szerelőzsebekbe és egy szintben legyenek.. Csak kissé húzza meg a csavarokat. Függőleges elrendezés: további leszorítóval Vízszintes elrendezés: további leszorítóval 7.3 További kollektorok felszerelése Függőleges elrendezés: a függőzsinór segítségével vigye át a kétoldalas leszorító szerelési helyzetét [] a kiegészítő tetőlécre [] a felső összekötőhöz. T ST ST 4. ábra Leszorítók csak kis mértékű meghúzása A leszorítónak [] nem szabad elfordulnia. Ha szükséges, akkor rögzítse a leszorítót ellentartással. Bal oldal: helyezze be az egyoldalas leszorítókat kollektor szerelőzsebébe. majd fixen csavarozza fel azokat. Függőleges elrendezés: 3 egyoldalas leszorítóval Vízszintes elrendezés: egyoldalas leszorítóval Önálló függőleges kollektor: 3 egyoldalas leszorítóval Önálló vízszintes kollektor: egyoldalas leszorítóval 43. ábra A felső összekötő szerelési helyzete Vízszintes elrendezés: a függőzsinór segítségével jelölje be a kétoldalas leszorítók [] szerelési pozícióját a felső összekötő kiegészítő tetőlécére. Jelölje meg a felső összekötő szerelési pozícióját []. 098 T5 6x ST 44. ábra Felső összekötő szerelési helyzete vízszintes kollektoroknál ST 4. ábra Leszorítók fix felcsavarozása Logasol SKS (04/03) 3

24 7 Kollektorok szerelése Helyezze fel a jobb oldali kollektort és az alsó szerelőzseb segítségével csúsztassa be a lecsúszás elleni biztosítóba. Eközben biztosítsa, hogy a csatlakozók a bal oldali kollektornál rá legyenek tolva az előszerelt bordáscső-összekötőkre [] és létre legyen hozva a hidraulikus összeköttetés. Tolja rá a második rögzítőkapcsot [3] a bordáscső-összekötőre T 45. ábra Jobb oldali kollektor felhelyezése Tolja a kollektort balra, amíg a leszorító bekapcsolódik az oldalsó szerelőzsebbe és középponti helyzetbe nem kerül. 47. ábra Bordáscső-összekötők biztosítása T VIGYÁZAT: A biztosítás nélküli bordáscső-összekötők miatt sérülésveszély és tömítetlenség léphet fel, mivel szolárfolyadék léphet ki! Biztosítson minden bordáscső-összekötőt a kollektor-csatlakozókon két rögzítőkapoccsal. 5 mm T 46. ábra Jobb oldali kollektor eltolása balra ST 48. ábra Biztosított bordáscső-összekötő Húzza meg a csavarokat és a leszorítót. T ST 49. ábra Csavarok fix meghúzása 4 Logasol SKS (04/03)

25 Kollektorok szerelése 7. -nél több kollektort tartalmazó mezőknél: 6x60-as csavarokkal szereljen fel további kétoldalas leszorítókat.. Úgy pozícionálja a leszorítókat, hogy azok bekapcsolódjanak az oldalsó szerelőzsebekbe és egy szintben legyenek. Eközben csak kissé húzza meg a csavart. T5 7.4 Kollektor-érzékelő szerelése A kollektor-érzékelő a szolár szabályozóhoz van mellékelve. ÉRTESÍTÉS: Berendezés leállása a hibás érzékelő kábel miatt! Az érzékelő kábelt védje az esetleges károsodásoktól, pl. védje a madaraktól. Szerelje be a kollektor-érzékelőt a csatlakoztatott előremenővel ellátott kollektorba ST 50. ábra További leszorítók felszerelése További kollektorok szerelése: minden egyes kollektornál ismételje meg a szerelési lépéseket, a 7.3. fejezetben leírtak szerint. A leszorítónak [] nem szabad elfordulnia. Ha szükséges, akkor rögzítse a leszorítót ellentartással. A mező utolsó kollektoránál: az egyoldalas leszorítókat a kollektor jobb oldalán helyezze be a kollektor oldalsó szerelőzsebeibe, majd csavarozza fel azokat a tetőlécekre. T ST 3 5. ábra Kollektor-érzékelő helyzete [] Kollektor-érzékelő helyzete [] Előremenő [3] Visszatérő Lyukassza ki a merülőhüvely tömítőrétegét a kollektor-érzékelővel és tolja be az ütközésig (ez megfelel 65 mm-nek). 6x60 65 mm ST 5. ábra Leszorítók fix felcsavarozása ST 53. ábra Kollektor-érzékelő szerelése [] Kollektor-érzékelő merülőhüvely helyzete Ha tévedésből egy nem megfelelő kollektor merülőhüvely lett átlyukasztva, akkor ezt a merülőhüvelyt tömíteni kell a csatlakoztató készlet dugójával. Logasol SKS (04/03) 5

26 8 Hidraulikus csatlakoztatás 8 Hidraulikus csatlakoztatás A kollektor csővezetékeinek lefektetésére vonatkozó információkat megtalálja a szolár szivattyús egység utasításában. ÉRTESÍTÉS: Kollektor károsodások a tömítetlenségek miatt! Hőtágulás miatt merev csővezeték kollektorra csatlakoztatása esetén tömítetlenségek fordulhatnak elő. Csővezetékek szerelésekor gondoskodjon helyszíni kiegyenlítési lehetőségekről. ÉRTESÍTÉS: Berendezéskárok a korrózió miatt! Ha az átmosás és a nyomáspróba után a szolárrendszerben hosszabb időn keresztül vízmaradványok maradnak, akkor korrózió léphet fel. A nyomáspróba után közvetlenül helyezze üzembe a szolárrendszert a szolárfolyadékkal ( lásd a szolár szivattyús egység utasítását). 8. Csővezeték csatlakoztatása a tetőn légtelenítő nélkül Tolja rá a csatlakozócsövet a kollektor-csatlakozóra és biztosítsa rögzítőkapoccsal. Dugja be a csővezetéket [] a rögzítőgyűrűs csavarzatba [], majd rögzítse a menetes csatlakozót. 55. ábra Csővezeték (előremenő) átvezetése a tetőn A visszatérőhöz tartozó csővezetéket ugyanígy kell felszerelni ST 8. Csővezeték csatlakoztatása a tetőn légtelenítővel (külön rendelhető tartozék) Az automatikus légtelenítő [] kifogástalan működésének a biztosítása érdekében vegye figyelembe a következőket: Az előremenőt [] a légtelenítő felé emelkedve helyezze a berendezés legmagasabb pontjára. A visszatérőt a kollektormező felé emelkedve helyezze el. Minden irányváltásnál lefelé és minden újabb emelkedésnél szereljen fel egy további légtelenítőt. Ha nincs elég hely a tető alatt, akkor szereljen fel egy megfelelően hőálló kézi légtelenítőt ST 54. ábra Előremenő és visszatérő [] Csővezeték, kivitelezéskor (előremenő) [] Csővezeték, kivitelezéskor (visszatérő) [3] Érzékelőkábel Ha a szolárrendszer légtelenítését automatikus légtelenítővel (külön tartozék) végzi, akkor a légtelenítés után el kell zárni a golyóscsapot ( lásd a szolár szivattyús egység utasítását) ST 56. ábra Hidraulika a légtelenítővel 6 Logasol SKS (04/03)

27 A takarólemezek felszerelése 9 9 A takarólemezek felszerelése Ellenőrizze az eddigi szerelést. Ellenőrző munkák. Felszerelték a lecsúszás elleni biztosítókat?. Felszerelték a leszorítót és meghúzták-e a csavarokat? 3. Bordáscső-összekötők biztosítva vannak kapcsokkal? 4. Be van tolva ütközésig a kollektor-érzékelő? 5. Elvégezték-e a tömörségvizsgálatot és ellenőrizték-e a csatlakozások tömítettségét (lásd a szolár szivattyús egység utasítását)? 7. tábl ST Ha elvégezte a felsorolt ellenőrzési munkákat, akkor felszerelheti a takarólemezeket. 57. ábra A légtelenítő készlet szállítási terjedelme [] Automatikus légtelenítő zárócsavarral (x) [] Tömítés 9 x 5 mm (x) [3] Golyóscsap (x) [4] Tömítés 7 x 4 mm (x) [5] Légtartály (x) [6] Kettős közcsavar G¾ O-gyűrűvel (x) [7] R¾ közhüvely (x, nincs rá szükség) [8] Hollandi anya (x, nincs rá szükség) [9] 7 x 4 mm-es tömítés (x, nincs rá szükség) [0] alátét (x, nincs rá szükség) [] szorítólap (x, nincs rá szükség) Tolja rá a csatlakozócsövet a kollektor-csatlakozóra és biztosítsa rögzítőkapoccsal. Csavarja be csatlakozócsövet és a kettős közcsavart [] a légtartályba. Dugja a csővezetéket [3] a 8 mm-es rögzítőgyűrű menetes csatlakozásába és csavarozással rögzítse. 9. Csővezetékek szigetelése A szolárkörben lévő összes csővezetéket szigetelni kell a hőszigetelésre vonatkozó rendelet alapján. A kültéri csővezetékeket UV-álló, időjárásálló és magas hőmérsékletnek ellenálló anyaggal kell szigetelni (50 C). A beltéri csővezetékeket magas hőmérsékletnek ellenálló anyaggal kell szigetelni (50 C). A szigetelést szükség esetén védje a madaraktól. 9. Oldal támasztólemezek szerelése Összeütközés esetén elvégezhető a csővezeték és a támasztólemezek összehangolása. A kollektorok bal és a jobb külső oldalán lévő oldal támasztólemezeket állítsa körülbelül középre és ütköztesse fel az egyoldalas leszorítóra és csavarozza fel két 5x30-as csavarral. 5x30 T5 59. ábra Oldal támasztólemezek szerelése ST ST ábra Automatikus légtelenítő beszerelése a tető alá [] G¾ O-gyűrűs kettős közcsavar [] Szorítógyűrű és hollandi anya (a csatlakozókészletből vegye ki) [3] 8 mm-es csővezeték, kivitelezéskor Logasol SKS (04/03) 7

28 9 A takarólemezek felszerelése 9.3 Oldal takarólemezek szerelése Azon felismerhetők a takarólemezek: A vízszintes kivitel egyrészes. A függőleges kivitel kétrészes. A kollektormező bal és jobb oldalának a részeit "R"-rel (jobb) és "L"-lel (bal) jelölik. A felső rész felismerhető a hasított bevágásról []. Függőleges kivitel: tolja egymásba a kétrészes oldalsó takarólemezt. Függőleges: 3 kapoccsal rögzítse az oldalsó takarólemezeket. Vízszintes: kapoccsal rögzítse az oldalsó takarólemezeket T ST 60. ábra Oldal takarólemezek egymásba tolása (függőleges). Állítsa ferde helyzetbe az oldalsó takarólemezt, majd vezesse be a kollektor széle és a támasztólemez felső széle közé.. Nyomja lefelé a takarólemezt. 63. ábra Kapcsok felszerelése 9.4 Takarólapok szerelése Egy függőleges önálló kollektor szerelése esetén a takarólap csak részből áll... Dugja egymásba a takarólap-részeket ST ST 6. ábra Oldal takarólemezek szerelése Függőleges elrendezés: a takarólemez két részét annyira húzza szét, hogy felül és alul hallhatóan felütközzenek a kollektorkeretre. 64. ábra Különböző alakú takarólapok (itt: függőleges típus) [] Bal oldali takarólap [] Középső takarólap [3] Jobb oldali takarólap 6. ábra Oldal takarólemezek kitolása egymásból (függőleges) 8 Logasol SKS (04/03)

29 A takarólemezek felszerelése 9. Állítsa ferde helyzetbe a bal oldali takarólapot, tolja a felső szélét a kollektor széle alá, majd nyomja rá.. Ugyanígy szerelje fel a jobb oldali takarólapot, itt a bal oldali takarólaprészbe végezze a bedugást. 3. Állítsa be a takarólap-részeket. 4. Önmetsző 5x3-as csavarokkal csavarozza fel a takarólapot a bepontozott helyeken a lecsúszás elleni biztosítóra. T5 T5 5x30 5x3 67. ábra Függőleges kivitel ST T ST 65. ábra Takarólapok fix felcsavarozása 9.5 Középső takaróléc szerelése A takarólécek valamennyi horonycsapját hozza függőleges helyzetbe.. A kollektorok alsó szélére akassza be a takarólécet, nyomja rá és állítsa be középre.. A csavarokat alulról kezdve annyira húzza meg, hogy a horonycsapok megakadjanak, majd nyomja rá a takarólécet a kollektorra. Eközben ne húzza meg túl szorosan a csavarokat és biztosítsa, hogy ne húzódjon el a takaróléc. 5x ST 68. ábra Vízszintes kivitel. A jobb felső takarólemezt pattintsa be a kollektorkeretbe.. Felülről nyomja rá a takarólemezt. A bepattintáskor jól hallható a kattanás. Biztosítsa, hogy a tömítőajak felfeküdjön az üveg felületére. click! ST 66. ábra Takaróléc felszerelése 9.6 Felső takarólemezek szerelése Az összekötő alsó részét akassza be a kollektorkeretbe [] és helyezze rá pontosan a tetőlécen megjelölt pozícióra. Az alsó részt 5x30-as csavarral rögzítse a tetőlécre. A függőleges és a vízszintes kollektoroknál különböző a felső kollektor szél szerelési helyzete. 69. ábra Jobb felső takarólemez felszerelése ST Logasol SKS (04/03) 9
