Szerelési utasítás. Logasol SKN 2.0 síkkollektorok szerelése lapostetőn és homlokzaton /2002 HU Szakemberek számára

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szerelési utasítás. Logasol SKN 2.0 síkkollektorok szerelése lapostetőn és homlokzaton. 6302 4398 10/2002 HU Szakemberek számára"

Átírás

1 /2002 HU Szakemberek számára Szerelési utasítás Logasol SKN 2.0 síkkollektorok szerelése lapostetőn és homlokzaton A szerelés előtt kérjük gondosan átolvasni

2 Előszó Ehhez a leíráshoz Ez a szerelési utasítás fontos információkat tartalmaz a lapostető szerelő készlet ill. a 45 -os lapostető- /homlokzati szerelő készlet biztonságos és szakszerű szereléséhez. A teljes műszaki dokumentációra megőrzési kötelezettség érvényes. Ön ezeket a gyártónál megtekintheti. Az ebben a szerelési utasításban leírt tevékenységek a gáz/vízszerelési területen megszerzett szakmai képesítést feltételeznek. Csak akkor végezze önállóan ezeket a szakmai lépéseket, ha ezeknek az ismereteknek a birtokában van.! Ezt a szerelési utasítást adja át a tulajdonosnak.! Magyarázza el a tulajdonosnak a készülék működését és kezelését. ÚJRAFELHASZNÁLÁS Az élettartam lejárta után a kollektorok a gyártónak visszaadhatók. Az alapanyagok a legkörnyezetkímélőbb eljárással kerülnek újrafelhasználásra. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy esetleges hibát állapított meg, kérjük, vegye fel velünk a kapcsolatot. 2

3 Tartalomjegyzék Általános tudnivalók Műszaki adatok Biztonsági előírások Rendeltetésszerű használat Az utasítások felépítése Tartsa be ezeket a biztonsági utasításokat A szerelés előtt Általános utasítások Az építőelemek leírása A kollektorok állásszögének rögzítése lapostető szerelő készlet Méretvétel A lapostető állvány szerelése Az alapkeret összeszerelése A kollektor támaszok szerelése A lapostető állvány stabilizálása A 45 -os lapostető-/homlokzati állvány szerelése os lapostető állvány szerelése (vízszintes kivitel) A 45 -os homlokzati állvány szerelése A kollektorok szerelése A kollektorok behelyezése a kollektor tartókba és egymás közötti összekötése A kollektorok rögzítése A T-profilok biztosítása deformálással A gyűjtő vezetékek csatlakoztatása A "Tichelmann-elv" szerinti hidraulikus csatlakoztatás A légtelenítés biztosítása A légtelenítővel rendelkező légedény (tartozék) csatlakoztatása A vakdugó szerelése A kollektor érzékelő csatlakoztatása A csatlakozó- és a gyűjtő vezetékek szigetelése

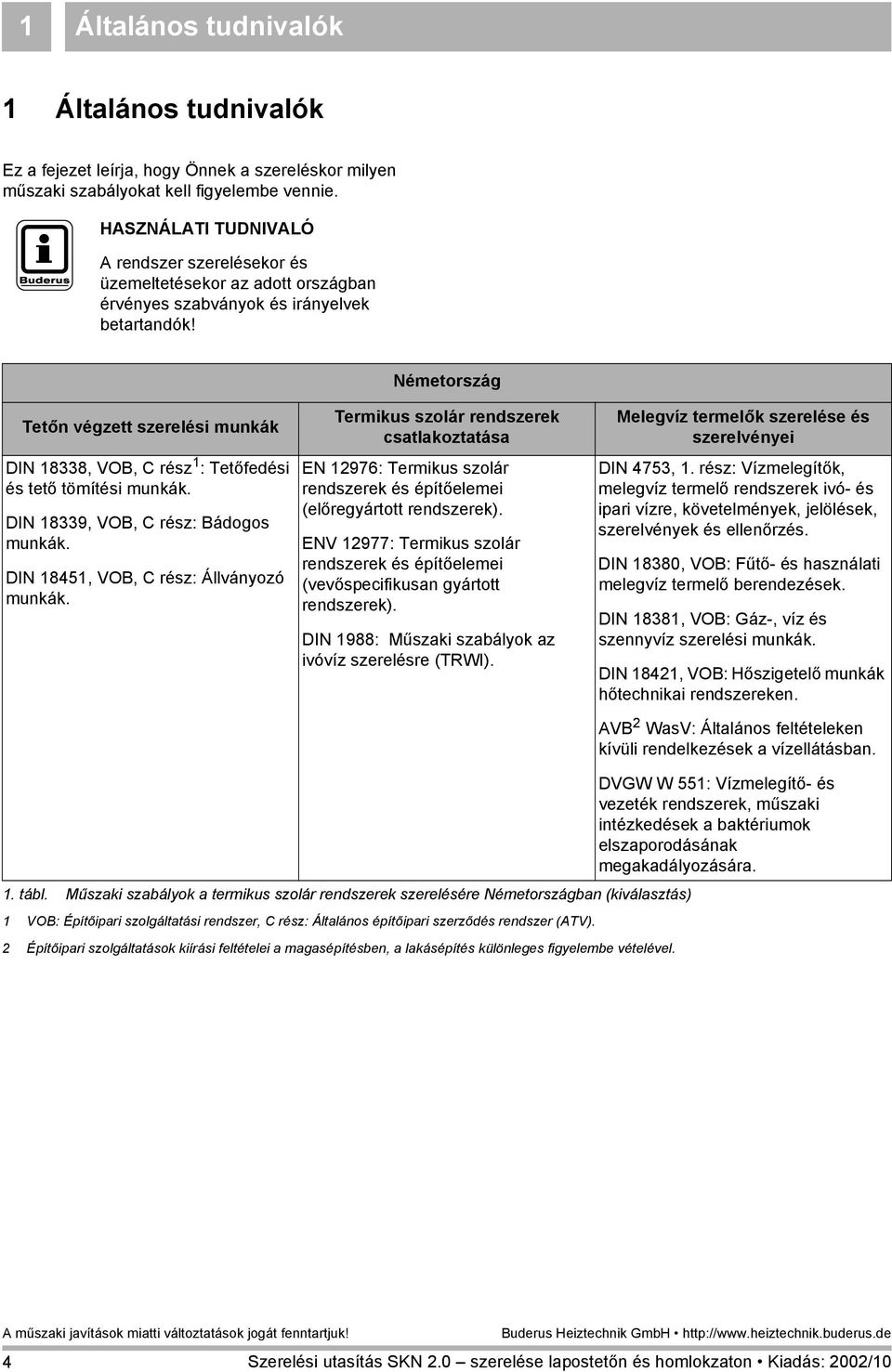

4 Általános tudnivalók Általános tudnivalók Ez a fejezet leírja, hogy Önnek a szereléskor milyen műszaki szabályokat kell figyelembe vennie. A rendszer szerelésekor és üzemeltetésekor az adott országban érvényes szabványok és irányelvek betartandók! Németország Tetőn végzett szerelési munkák DIN 8338, VOB, C rész : Tetőfedési és tető tömítési munkák. DIN 8339, VOB, C rész: Bádogos munkák. DIN 845, VOB, C rész: Állványozó munkák. Termikus szolár rendszerek csatlakoztatása EN 2976: Termikus szolár rendszerek és építőelemei (előregyártott rendszerek). ENV 2977: Termikus szolár rendszerek és építőelemei (vevőspecifikusan gyártott rendszerek). DIN 988: Műszaki szabályok az ivóvíz szerelésre (TRWI). Melegvíz termelők szerelése és szerelvényei DIN 4753,. rész: Vízmelegítők, melegvíz termelő rendszerek ivó- és ipari vízre, követelmények, jelölések, szerelvények és ellenőrzés. DIN 8380, VOB: Fűtő- és használati melegvíz termelő berendezések. DIN 838, VOB: Gáz-, víz és szennyvíz szerelési munkák. DIN 842, VOB: Hőszigetelő munkák hőtechnikai rendszereken. AVB 2 WasV: Általános feltételeken kívüli rendelkezések a vízellátásban.. tábl. Műszaki szabályok a termikus szolár rendszerek szerelésére Németországban (kiválasztás) VOB: Építőipari szolgáltatási rendszer, C rész: Általános építőipari szerződés rendszer (ATV). 2 Építőipari szolgáltatások kiírási feltételei a magasépítésben, a lakásépítés különleges figyelembe vételével. DVGW W 55: Vízmelegítő- és vezeték rendszerek, műszaki intézkedések a baktériumok elszaporodásának megakadályozására. 4

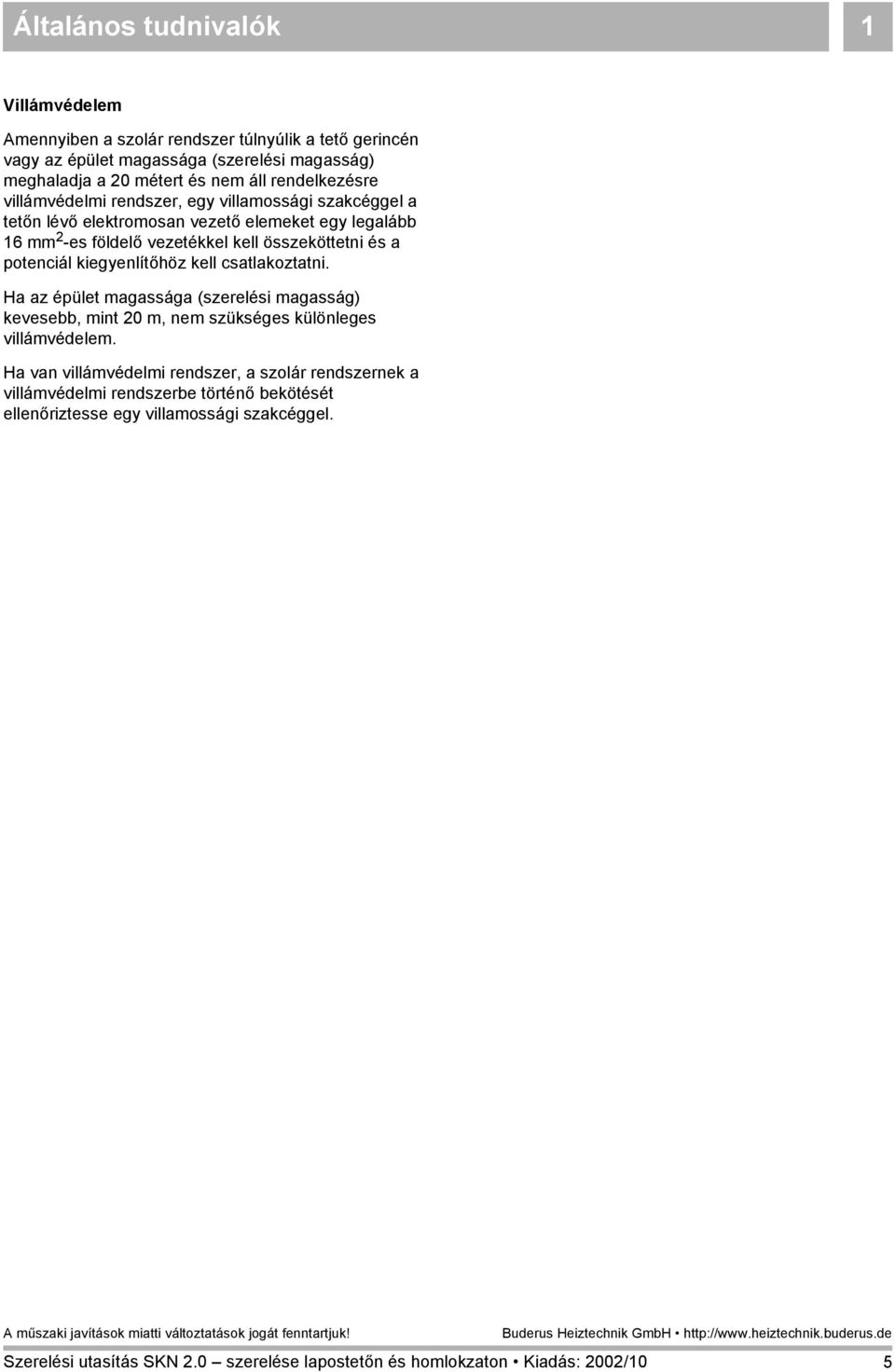

5 Általános tudnivalók Villámvédelem Amennyiben a szolár rendszer túlnyúlik a tető gerincén vagy az épület magassága (szerelési magasság) meghaladja a 20 métert és nem áll rendelkezésre villámvédelmi rendszer, egy villamossági szakcéggel a tetőn lévő elektromosan vezető elemeket egy legalább 6 mm 2 -es földelő vezetékkel kell összeköttetni és a potenciál kiegyenlítőhöz kell csatlakoztatni. Ha az épület magassága (szerelési magasság) kevesebb, mint 20 m, nem szükséges különleges villámvédelem. Ha van villámvédelmi rendszer, a szolár rendszernek a villámvédelmi rendszerbe történő bekötését ellenőriztesse egy villamossági szakcéggel. 5

6 2 Műszaki adatok 2 Műszaki adatok SKN 2.0 Hosszúság 25 mm Szélesség 35 mm Magasság 2 mm Kollektorok közötti távolság 40 mm Abszorber térfogat, függőleges típus,5 l Abszorber térfogat, vízszintes típus,85 l Külső felület (bruttó felület) 2,4 m ² Abszorber felület (nettó felület) 2, m ² Nettó súly kb. 43 kg A kollektor megengedett üzemi nyomása 3 bar Építési mód jelölés tábl. SKN 2.0 műszaki adatok 6

7 Biztonsági előírások 3 3 Biztonsági előírások Ez a fejezet leírja, hogyan épülnek fel ennek a szerelési és karbantartási leírásnak az utasításai, valamint általános biztonsági tudnivalókat említ Önnek egy biztonságos és zavarmentes üzem érdekében. A szerelés specifikus biztonsági és használati tudnivalókat Ön közvetlenül a megfelelő szerelési lépéseknél találja meg. Gondosan olvassa át a biztonsági tudnivalókat, mielőtt megkezdi a lapostető állvány ill. a 45 -os lapostető- /homlokzati állvány és a kollektorok szerelését. A biztonsági utasítások figyelmen kívül hagyása súlyos személyi sérülésekhez halálesethez is vezethet, továbbá anyagi és környezeti károkat okozhat. 3. Rendeltetésszerű használat A lapostető- illetve a 45 -os lapostető-/homlokzati szerelő készlet olyan termikus napkollektorok felvételére szolgál (függőleges illetve vízszintes kivitelű), amelyeket lapostetőre illetve homlokzatra kell felszerelni. Az állítható és a 45 -os lapostető állványok megengedhető hóterhelése 2,24 kn/m 2. Adódhatnak olyan feltételek, amelyek a szélterhelésre vonatkozóan magasabb igényeket támasztanak, így egyedi ellenőrzés szükséges. Ilyen feltétel adódhat pl. az épület exponált fekvése, a speciális tetőgeometria a lapostető közvetlen környezetében vagy a szomszédos építmény (szélcsatorna képződése) miatt. Ez a szélsebesség helyi megemelkedéséhez vezethet, amellyel szemben különlegesek az igények. A lapostető állvány alkalmazási feltételei Az elemeket csak kielégítő teherbírású tetőkre szerelje fel. Vegye figyelembe a kiegészítő tetőterhelést lapostető állványonként a hozzá tartozó kollektorral. Adott esetben vonjon be egy statikust. A felállítás kizárólag lapostetőn ill. kis dőlésszögű tetőkön ( 25 ) megengedett. Amikor fennáll annak a veszélye, hogy a kollektorok mögött (gerincoldalon) jelentősebb hómennyiség gyűlhet össze, akkor azt egy megfelelő felfogó rács segítségével meg kell akadályozni. Kis dőlésszögű cseréptető esetén a tetőn való rögzítést a kivitelezőnek kell elvégeznie. Ha a tetőburkolat hullámpalából vagy bádogból készült, akkor a "Hullámpala tető"-re alkalmas szerelőkészletet kell használni a lapostető állvány röhzítéséhez. A 45 -os lapostető állványok alkalmazási feltételei A 45 -os lapostető állványt csak a kivitelezői oldalról rendelkezésre álló alépítménnyel bíró lapostetőkre szerelje fel (pl. kettős-t-tartók). A 45 -os homlokzati állványok alkalmazási feltételei A homlokzati állványokat csak teherhordó falakra szerelje fel. A 45 homlokzati állvány csak 20 m-es magasságig szerelhető fel. Kérjük vegye figyelembe a 6.2 "A 45 -os homlokzati állvány szerelése" fejezet rögzítési és hóterhelési zónákkal kapcsolatos adatait a 38. oldalon. Az épület magasságának (szerelési magasságnak) megfelelően vegye figyelembe adott esetben a szükséges kiegészítő felszereléseket (9. tábl. és 0. tábl., a 33. oldalon). 7

8 3 Biztonsági előírások 3.2 Az utasítások felépítése Az utasítások két fokozata különböztethető meg és figyelemfelhívó szavakkal jelöltek: FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY Ez egy a termékből kiinduló lehetséges veszélyt jelöl, amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. SÉRÜLÉSVESZÉLY/ RENDSZERKÁROK Egy potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérüléshez vagy anyagi károkhoz vezethet. További szimbólumok a veszélyek és használati utasítások jelölésére: FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. 3.3 Tartsa be ezeket a biztonsági utasításokat FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY a lezuhanás és a leeső elemek miatt.! Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál.! Minden tetőn végzett munkánál biztosítsa magát leesés ellen.! Mindig a saját védőruháját ill. felszerelését viselje.! A szerelés befejezése után ellenőrizze a szerelő készlet és a kollektorok biztonságos rögzítését. SÉRÜLÉSVESZÉLY Ha a szerkezeten változtatásokat hajt végre, akkor az sérüléshez és működési zavarokhoz vezethet.! Ne hajtson végre változtatásokat a szerkezeten. A készülékek használatával és beállításával kapcsolatos ötletek továbbá egyéb hasznos információk. VIGYÁZAT! SÉRÜLÉSVESZÉLY Ha a kollektorok és a szerelési anyagok hosszabb ideig napsugárzásnak vannak kitéve, akkor ezeken az elemeken égési sérülés veszélye áll fenn.! Mindig a saját védőruháját ill. felszerelését viselje.! A szerelés során a kollektort (pl. egy takaróval) és a szerelési anyagokat a napsugárzásból adódó magas hőmérséklettől való védelem érdekében takarja be. 8

9 A szerelés előtt 4 4 A szerelés előtt 4. Általános utasítások A szerelés előtt informálódjon a kivitelezés feltételeiről és a helyi előírásokról. Ellenőrizze! a szállítmány teljességét és sértetlenségét.! a tető szerkezetének kielégítő teherbíró képességét és az esetleges sérüléseket (pl. tömítetlen helyek).! az épület magasságát és határozza meg a lapostető állványok rögzítésének módját (lásd az 5.3 "A lapostető állvány stabilizálása" fejezetet, a 3. oldalon).! a napkollektorok optimális elrendezését. Vegye figyelembe a benapozást (dőlésszög, déli fekvés). Kerülje a magas fák vagy ehhez hasonló elemek által okozott árnyékolást és illessze hozzá a kollektor felületet az épület alakjához (pl. a homlokzat az ajtókkal, ablakokkal, stb.).! a felállítási felületek biztonságát. Távolítsa el a kavicsot és az ahhoz hasonlókat.. ábra A lapostető állvány teljes nézeti képe Csak a gyártó által alkalmazott eredeti alkatrészeket használjon és a hibás részeket haladéktalanul cserélje ki. A nehezen végezhető tető javítási munkákat, különösen a bitumen rétegen a tömítési munkákat egy tetőfedővel végeztesse el. 2. ábra 45 -os lapostető/homlokzati állvány teljes nézeti képe vízszintes kivitel 9

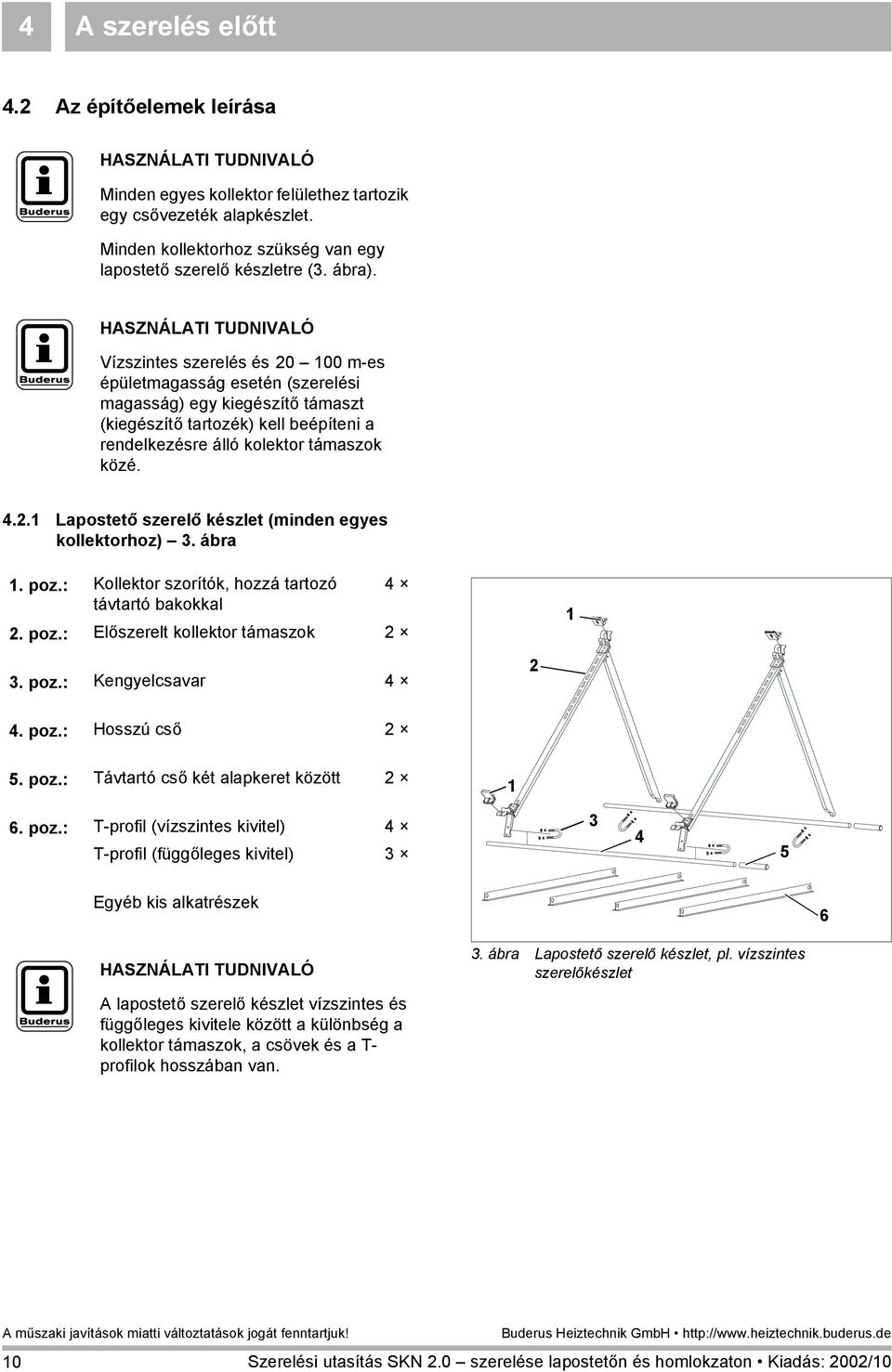

10 4 A szerelés előtt 4.2 Az építőelemek leírása Minden egyes kollektor felülethez tartozik egy csővezeték alapkészlet. Minden kollektorhoz szükség van egy lapostető szerelő készletre (3. ábra). Vízszintes szerelés és m-es épületmagasság esetén (szerelési magasság) egy kiegészítő támaszt (kiegészítő tartozék) kell beépíteni a rendelkezésre álló kolektor támaszok közé Lapostető szerelő készlet (minden egyes kollektorhoz) 3. ábra. poz.: Kollektor szorítók, hozzá tartozó 4 távtartó bakokkal 2. poz.: Előszerelt kollektor támaszok 2 3. poz.: Kengyelcsavar poz.: Hosszú cső 2 5. poz.: Távtartó cső két alapkeret között 2 6. poz.: T-profil (vízszintes kivitel) 4 T-profil (függőleges kivitel) Egyéb kis alkatrészek 6 3. ábra Lapostető szerelő készlet, pl. vízszintes szerelőkészlet A lapostető szerelő készlet vízszintes és függőleges kivitele között a különbség a kollektor támaszok, a csövek és a T- profilok hosszában van. 0

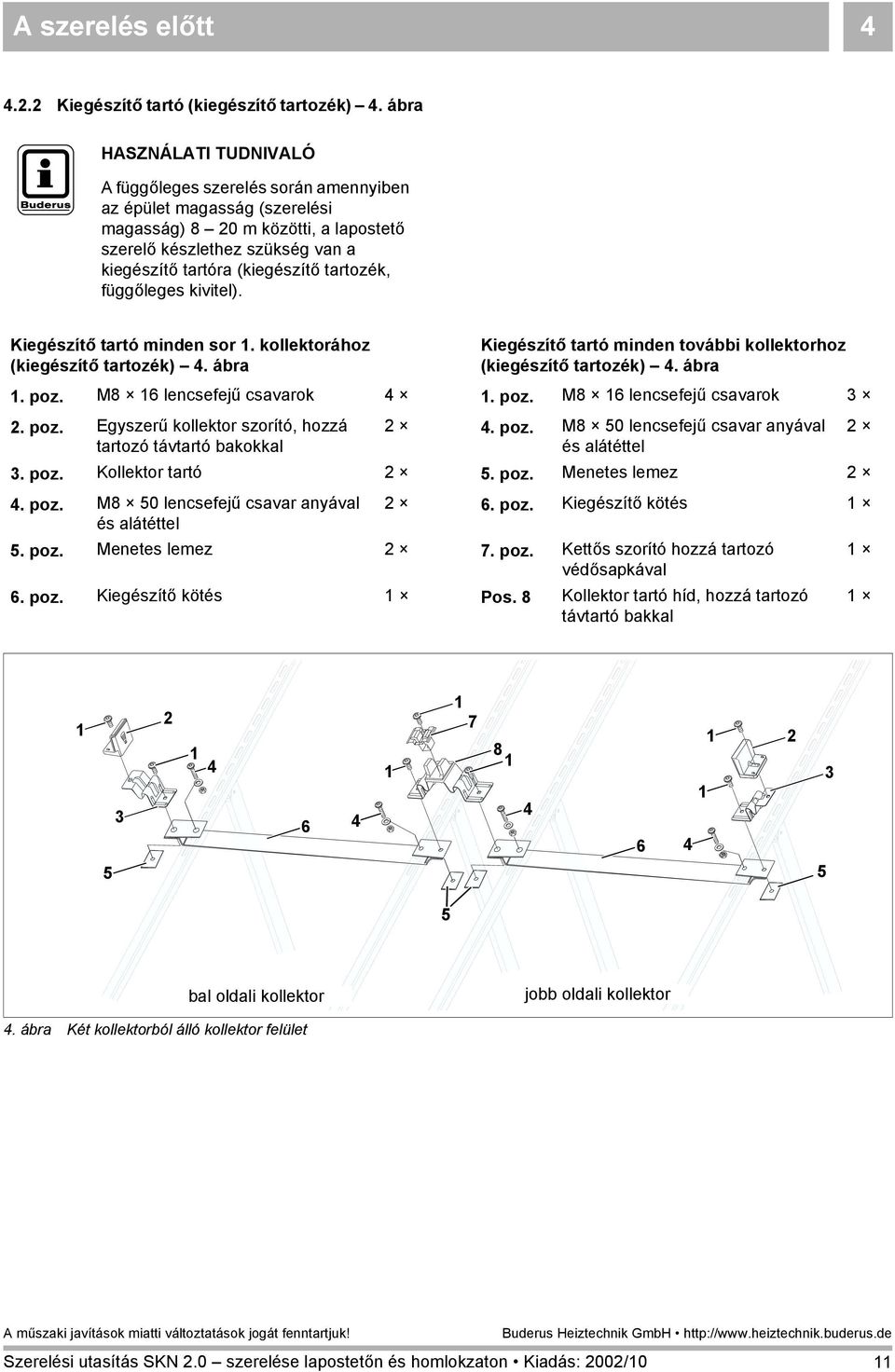

11 A szerelés előtt Kiegészítő tartó (kiegészítő tartozék) 4. ábra A függőleges szerelés során amennyiben az épület magasság (szerelési magasság) 8 20 m közötti, a lapostető szerelő készlethez szükség van a kiegészítő tartóra (kiegészítő tartozék, függőleges kivitel). Kiegészítő tartó minden sor. kollektorához (kiegészítő tartozék) 4. ábra Kiegészítő tartó minden további kollektorhoz (kiegészítő tartozék) 4. ábra. poz. M8 6 lencsefejű csavarok 4. poz. M8 6 lencsefejű csavarok 3 2. poz. Egyszerű kollektor szorító, hozzá tartozó távtartó bakokkal 2 4. poz. M8 50 lencsefejű csavar anyával és alátéttel 3. poz. Kollektor tartó 2 5. poz. Menetes lemez 2 4. poz. M8 50 lencsefejű csavar anyával és alátéttel 2 6. poz. Kiegészítő kötés 5. poz. Menetes lemez 2 7. poz. Kettős szorító hozzá tartozó védősapkával 6. poz. Kiegészítő kötés Pos. 8 Kollektor tartó híd, hozzá tartozó távtartó bakkal bal oldali kollektor jobb oldali kollektor 4. ábra Két kollektorból álló kollektor felület

12 4 A szerelés előtt os lapostető állvány szerelő készlet (minden egyes kollektorhoz) 5. ábra. poz.: 45 -os kollektor támasz, hozzá tartozó kollektor tartóval 2. poz.: Kollektor szorítók, hozzá tartozó távtartó bakokkal Egyéb kis alkatrészek A lapostető állvány dőlésszöge 45, ez nem állítható.! Ha a szerelő készlet lapostetőre kerül felszerelésre, az alapszerkezet legyen megfelelően terhelhető vagy megfelelően terhelhetővé kell tenni. 5. ábra 45 -os lapostető állvány 2

13 A szerelés előtt os homlokzati állvány szerelő készlet 6. ábra Alapkészlet minden kollektor sor. kollektorához. poz.: Összekötő lemez 2. poz.: 45 -os kollektor támasz, hozzá tartozó kollektor tartóval poz.: Kollektor szorítók, hozzá tartozó távtartó bakokkal 8 4. poz.: Kollektor tartó az egyik felület oldalsó lezárásához Egyéb kis alkatrészek A homlokzati állvány dőlésszöge 45, ez nem állítható.! Ha a szerelő készlet egy homlokzatra kerül felszerelésre, az alapszerkezet legyen megfelelően terhelhető vagy megfelelően terhelhetővé kell tenni. 6. ábra 45 -os homlokzati állvány 3 4 Bővítő készlet minden további kollektorhoz. poz.: Összekötő lemez 2. poz.: 45 -os kollektor támasz, hozzá tartozó kollektor tartóval 3. poz.: Kollektor szorítók, hozzá tartozó távtartó bakokkal Egyéb kis alkatrészek 3 6 3

14 4 A szerelés előtt Csővezeték alapkészlet (kollektor soronként) 7. ábra. poz.: Kábel csavarzat a kollektor érzékelőhöz 2. poz.: 5-ös imbuszkulcs 3. poz.: Tömlővéges kifolyó 2 4. poz.: Szolártömlő, 000 mm hosszú (csak egy szolártömlő szükséges) poz.: Vakdugó 2 6. poz.: Szolártömlő, 60 mm hosszú ( pótdarabot tartalmaz) 7. poz.: Rugós szalag bilincs ( pótdarabot tartalmaz) Egyéb kis alkatrészek Kiegészítésként szükséges anyagok Csavarkulcs, 3-as és 27-es Vízmérték Szívó emelő (javasolt) 2 Mellény biztonsági övvel (javasolt) Anyagok a csőszigeteléshez Építési állvány (javasolt) Járdalemezek Kalapács Védő matrac Fektesse le a tető héjazat védelmére a kereskedelemben kapható védő matracot, amelyre az állvány T-profilját helyezheti. A tömítőréteg nem károsodhat. 7. ábra Csővezeték alapkészlet kollektor soronként 4

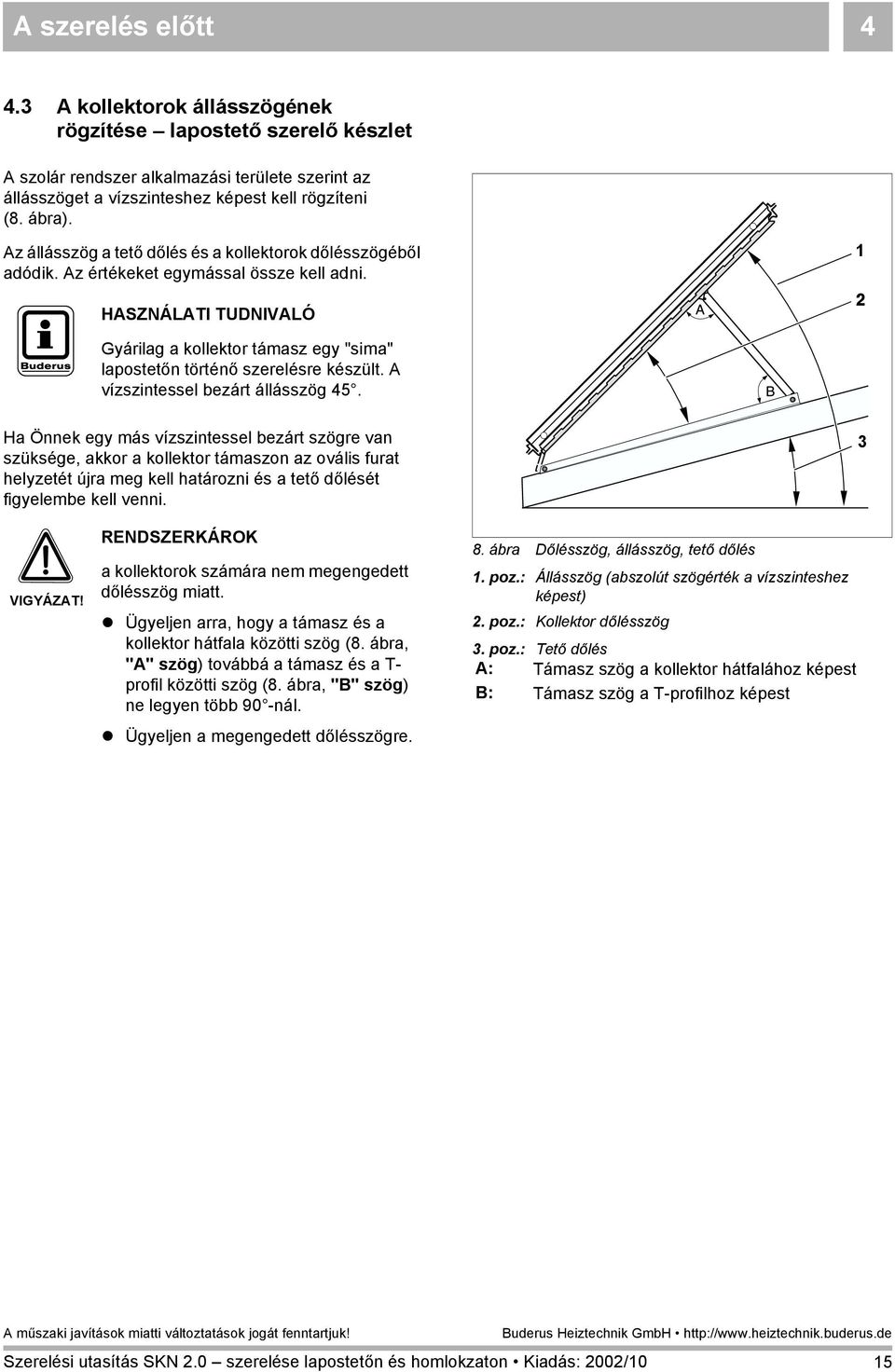

15 A szerelés előtt A kollektorok állásszögének rögzítése lapostető szerelő készlet A szolár rendszer alkalmazási területe szerint az állásszöget a vízszinteshez képest kell rögzíteni (8. ábra). Az állásszög a tető dőlés és a kollektorok dőlésszögéből adódik. Az értékeket egymással össze kell adni. 2 Gyárilag a kollektor támasz egy "sima" lapostetőn történő szerelésre készült. A vízszintessel bezárt állásszög 45. Ha Önnek egy más vízszintessel bezárt szögre van szüksége, akkor a kollektor támaszon az ovális furat helyzetét újra meg kell határozni és a tető dőlését figyelembe kell venni. 3 VIGYÁZAT! RENDSZERKÁROK a kollektorok számára nem megengedett dőlésszög miatt.! Ügyeljen arra, hogy a támasz és a kollektor hátfala közötti szög (8. ábra, "A" szög) továbbá a támasz és a T- profil közötti szög (8. ábra, "B" szög) ne legyen több 90 -nál.! Ügyeljen a megengedett dőlésszögre. 8. ábra Dőlésszög, állásszög, tető dőlés. poz.: Állásszög (abszolút szögérték a vízszinteshez képest) 2. poz.: Kollektor dőlésszög 3. poz.: Tető dőlés A: Támasz szög a kollektor hátfalához képest B: Támasz szög a T-profilhoz képest 5

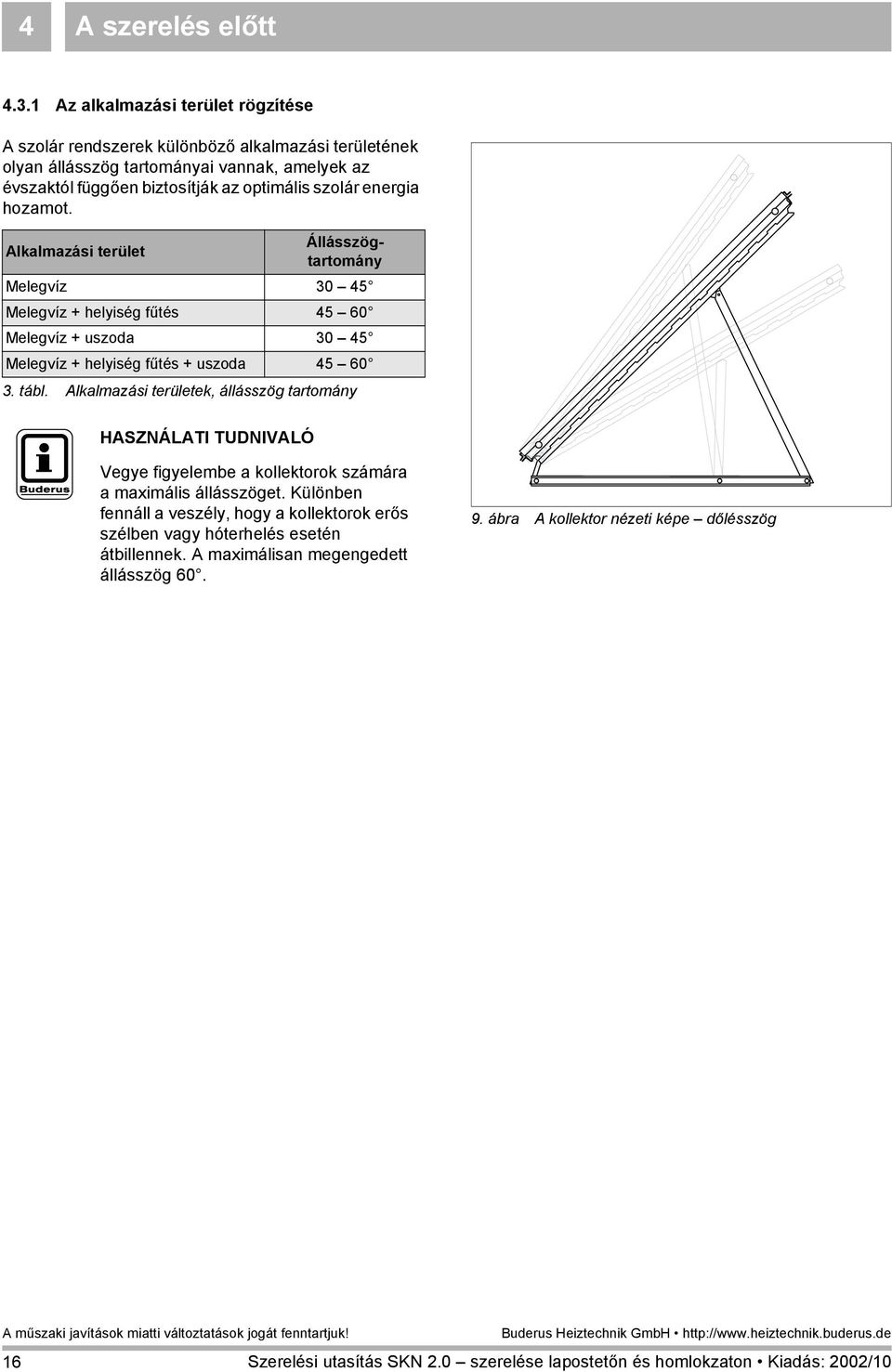

16 4 A szerelés előtt 4.3. Az alkalmazási terület rögzítése A szolár rendszerek különböző alkalmazási területének olyan állásszög tartományai vannak, amelyek az évszaktól függően biztosítják az optimális szolár energia hozamot. Alkalmazási terület Állásszögtartomány Melegvíz Melegvíz + helyiség fűtés Melegvíz + uszoda Melegvíz + helyiség fűtés + uszoda tábl. Alkalmazási területek, állásszög tartomány Vegye figyelembe a kollektorok számára a maximális állásszöget. Különben fennáll a veszély, hogy a kollektorok erős szélben vagy hóterhelés esetén átbillennek. A maximálisan megengedett állásszög ábra A kollektor nézeti képe dőlésszög 6

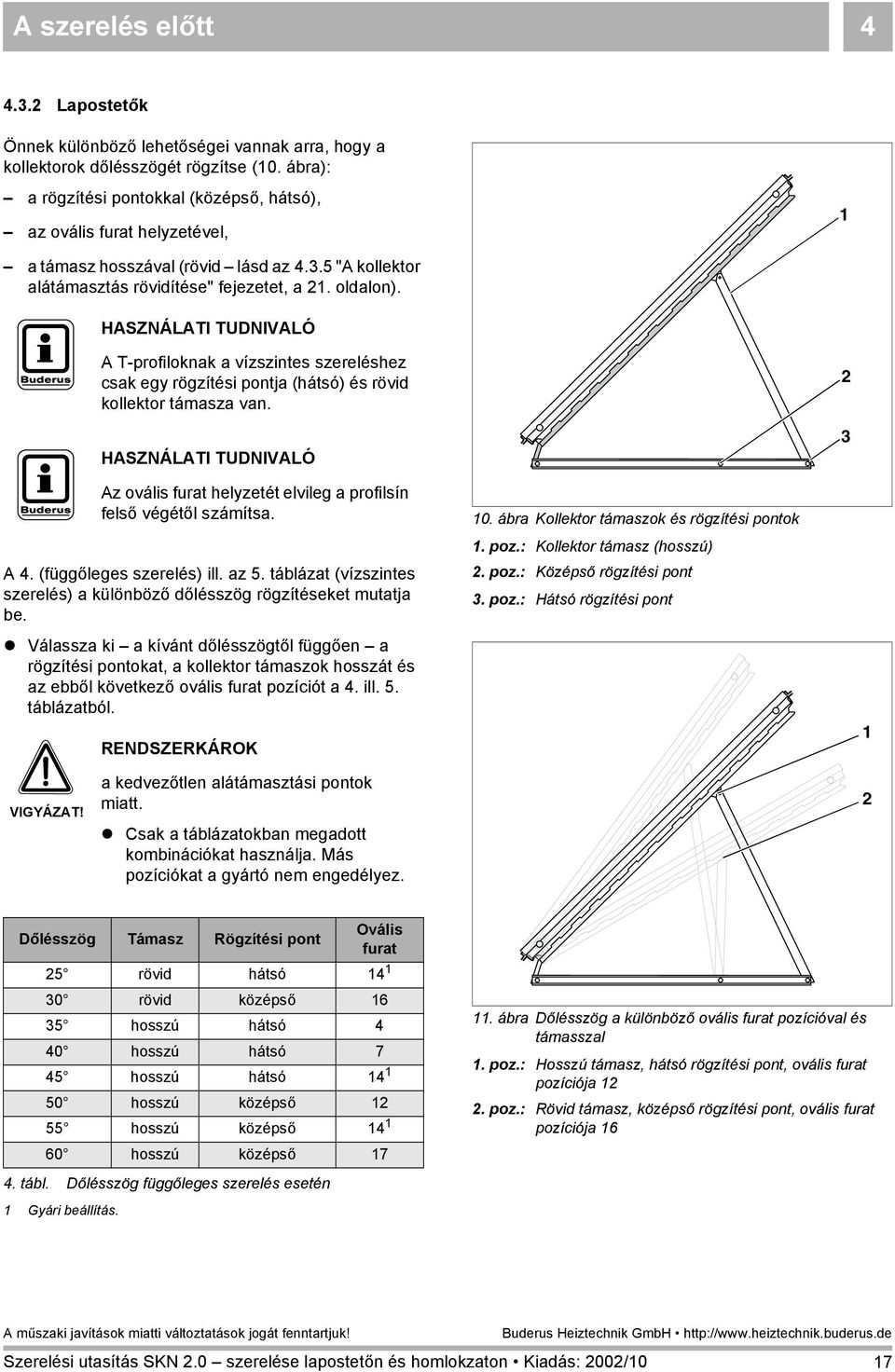

17 A szerelés előtt Lapostetők Önnek különböző lehetőségei vannak arra, hogy a kollektorok dőlésszögét rögzítse (0. ábra): a rögzítési pontokkal (középső, hátsó), az ovális furat helyzetével, a támasz hosszával (rövid lásd az "A kollektor alátámasztás rövidítése" fejezetet, a 2. oldalon). A T-profiloknak a vízszintes szereléshez csak egy rögzítési pontja (hátsó) és rövid kollektor támasza van. 2 3 Az ovális furat helyzetét elvileg a profilsín felső végétől számítsa. A 4. (függőleges szerelés) ill. az 5. táblázat (vízszintes szerelés) a különböző dőlésszög rögzítéseket mutatja be. 0. ábra Kollektor támaszok és rögzítési pontok. poz.: Kollektor támasz (hosszú) 2. poz.: Középső rögzítési pont 3. poz.: Hátsó rögzítési pont! Válassza ki a kívánt dőlésszögtől függően a rögzítési pontokat, a kollektor támaszok hosszát és az ebből következő ovális furat pozíciót a 4. ill. 5. táblázatból. RENDSZERKÁROK VIGYÁZAT! a kedvezőtlen alátámasztási pontok miatt.! Csak a táblázatokban megadott kombinációkat használja. Más pozíciókat a gyártó nem engedélyez. 2 Dőlésszög Támasz Rögzítési pont Ovális furat 25 rövid hátsó 4 30 rövid középső 6 35 hosszú hátsó 4 40 hosszú hátsó 7 45 hosszú hátsó 4 50 hosszú középső 2 55 hosszú középső 4 60 hosszú középső 7. ábra Dőlésszög a különböző ovális furat pozícióval és támasszal. poz.: Hosszú támasz, hátsó rögzítési pont, ovális furat pozíciója 2 2. poz.: Rövid támasz, középső rögzítési pont, ovális furat pozíciója 6 4. tábl. Dőlésszög függőleges szerelés esetén Gyári beállítás. 7

18 4 A szerelés előtt Dőlésszög Támasz Rögzítési pont Ovális furat 40 rövid hátsó 2 45 rövid hátsó 4 50 rövid hátsó 6 55 rövid hátsó 9 5. tábl. Dőlésszög vízszintes szerelés esetén Gyári beállítás Döntött lapostetők Az enyhén dél felé döntött tetők esetén a tető dőlésszöge kivonódik az állásszögből. Az enyhén észak felé döntött tetők esetén a tető dőlésszöge hozzáadódik az állásszöghöz. ÉLETVESZÉLY FIGYELEM! Amikor fennáll annak a veszélye, hogy a kollektorok mögött (a gerincnél) nagyobb hómennyiség összegyűlik, akkor azt egy megfelelő felfogó ráccsal meg kell akadályozni. Határozza meg az ovális furat helyzetét és az ebből adódó kollektor dőlésszöget a 4. ill. 5. táblázatokból. Dél 2. ábra A kollektor támaszok nézeti képe állásszög Észak RENDSZERKÁROK VIGYÁZAT! az erős szél miatt. Döntött lapostető esetén a lapostető állványt a kivitelezéskor rögzíteni kell.! Döntött lapostetők esetén a szerelést egy tetőfedővel végeztesse el. 8

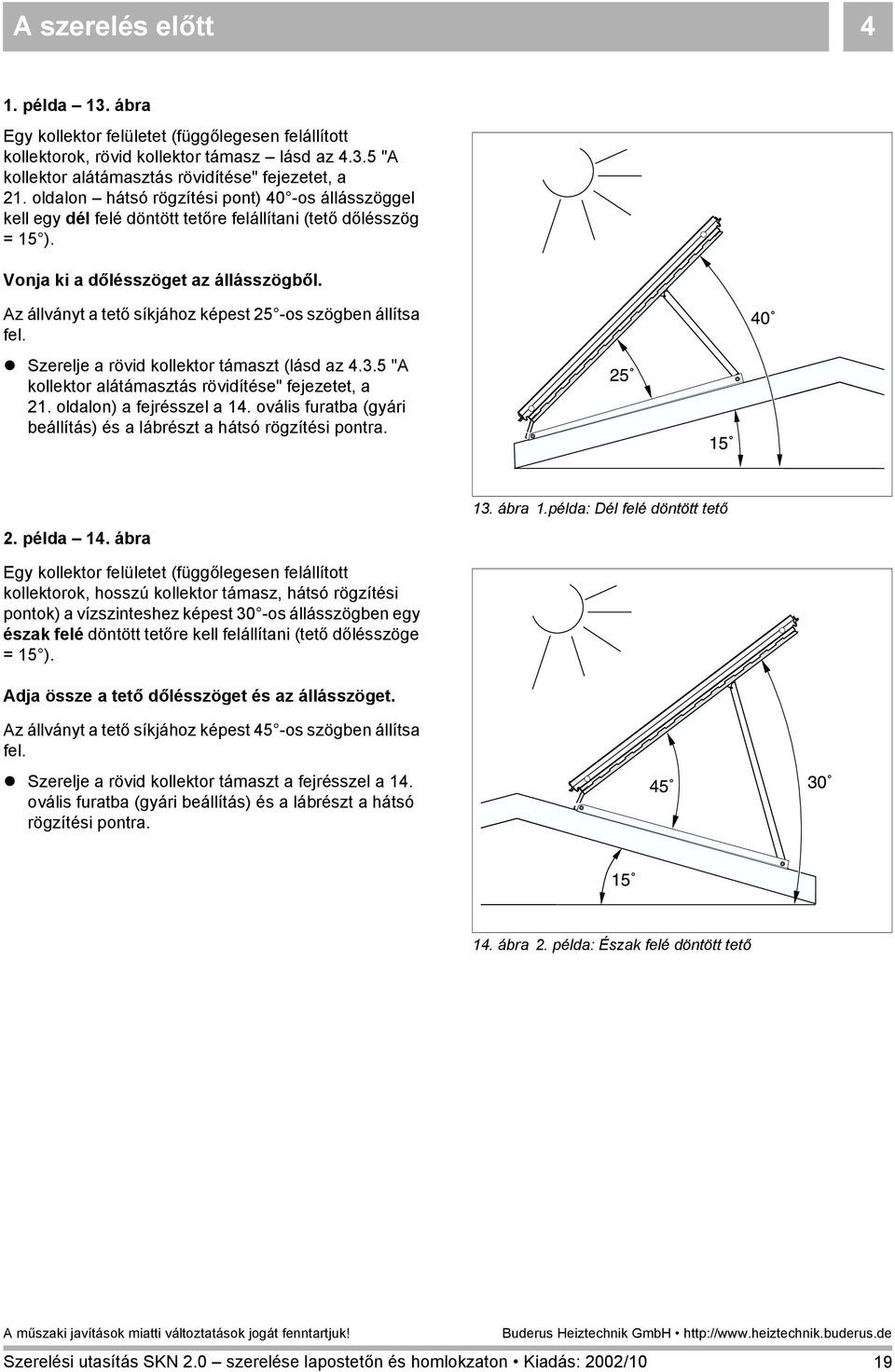

19 A szerelés előtt 4. példa 3. ábra Egy kollektor felületet (függőlegesen felállított kollektorok, rövid kollektor támasz lásd az "A kollektor alátámasztás rövidítése" fejezetet, a 2. oldalon hátsó rögzítési pont) 40 -os állásszöggel kell egy dél felé döntött tetőre felállítani (tető dőlésszög = 5 ). Vonja ki a dőlésszöget az állásszögből. Az állványt a tető síkjához képest 25 -os szögben állítsa fel.! Szerelje a rövid kollektor támaszt (lásd az "A kollektor alátámasztás rövidítése" fejezetet, a 2. oldalon) a fejrésszel a 4. ovális furatba (gyári beállítás) és a lábrészt a hátsó rögzítési pontra. 2. példa 4. ábra 3. ábra.példa: Dél felé döntött tető Egy kollektor felületet (függőlegesen felállított kollektorok, hosszú kollektor támasz, hátsó rögzítési pontok) a vízszinteshez képest 30 -os állásszögben egy észak felé döntött tetőre kell felállítani (tető dőlésszöge = 5 ). Adja össze a tető dőlésszöget és az állásszöget. Az állványt a tető síkjához képest 45 -os szögben állítsa fel.! Szerelje a rövid kollektor támaszt a fejrésszel a 4. ovális furatba (gyári beállítás) és a lábrészt a hátsó rögzítési pontra. 4. ábra 2. példa: Észak felé döntött tető 9

20 4 A szerelés előtt Az új dőlésszög átvitele a kollektor támaszra Ha az Ön által meghatározott dőlésszög a gyári beállítástól (45 ) eltér, akkor azt ismét "át kell vinni" a kollektor támaszra. A kollektor támaszok beállítása! Szerelje le a támaszt (5. ábra,. poz.) a fejdarabbal (6. ábra, 2. poz.) a lencsefejű csavarok kollektor alátámasztásról történő lecsavarásával.! Helyezze a támaszt (6. ábra,. poz.) a megfelelő, újból meghatározott ovális furat pozícióba. 5. ábra A kollektor alátámasztás támaszának lecsvarása. poz.: Támasz 2 6. ábra Helyezze a támaszt az új ovális furat pozícióba. poz.: Támasz 2. poz.: Fejdarab 20

21 A szerelés előtt 4! Csavarozza a támaszt (7. ábra) a lencsefejű csavarral az ovális furat felső végébe A kollektor alátámasztás rövidítése Ha Önnek rövid támaszra van szüksége, úgy a szállítási terjedelemben lévő kollektor alátámasztásokat a támasznak az erre a célra létrehozott jelölésénél (lásd a 8. ábra nagyított részt) le kell rövidíteni.! Rövidítse le a támaszt a jelölésnél egy fémfűrész segítségével (8. ábra,. poz.).! Végül helyezze a fejdarabot a rendelkezésre álló furatba (8. ábra, 2. poz.). 7. ábra Csavarozza a támaszt a kollektor alátámasztásra 2 8. ábra A kollektor alátámasztás rövidítése. poz.: Jelölés 2. poz.: Furat 2

22 4 A szerelés előtt 4.4 Méretvétel Nagy gondossággal határozza meg a kollektor felület helyzetét a tetőn és ügyeljen a kollektorok helyes beállítására Rögzítse a kollektor sorok közötti szabad távolságot A kollektor sorok közötti minimális távolságot a dőlésszög határozza meg (lásd a mellékelt táblázatot). Többsoros kollektor felületek esetén ügyeljen arra, hogy az egyes sorok közötti x szabad távolság (9. ábra) akkora legyen, hogy ne jöhessen létre árnyékolás. Vagy tartsa magát a táblázatban megadott értékekhez, vagy számítással határozza meg a szükséges távolságot (Logasol szolár technika tervezési segédlet). Kollektor dőlésszög Beépítés: függőleges x szabad távolság Beépítés: vízszintes 30 3,50 m,90 m 35 4,00 m 2,20 m 40 4,50 m 2,40 m 45 4,90 m 2,60 m 50 5,30 m 2,90 m 55 5,70 m 3,00 m 60 6,00 m 3,20 m 6. tábl. Összefüggés a szabad távolság és az állásszög illetve a nap állása (7 ) között x 9. ábra Az árnyékolás ábrázolása x szabad távolság 22

23 A szerelés előtt A helyigény megbecslése Tervezzen elegendő felállítási felületet a különböző szerelési módokhoz (vízszintes, függőleges). A méretek arra a tető felületre vonatkoznak, amelynek az Ön számára rendelkezésre kell állnia. A helyszükséglethez megadott méretadatok a kollektor felület tiszta szélességét jelentik. A csővezetékek elhelyezéséhez a kollektor felület jobb- és bal oldalán legalább 0,5 m-t tervezzen (20. ábra). RENDSZERKÁROK VIGYÁZAT! a széllökés csúcsok miatt a lapostetők szélénél.! Ügyeljen arra, hogy már a szerelés előtt rendelkezésre álljon legalább egy méternyi távolság a lapostető állványok és a lapostető széle között. 20. ábra A kollektor felület helyigénye függőleges kivitel Helyigény függőleges kivitel esetén Kollektorok száma A méret B méret 2 2,34 m,55 m 3 3,5 m,55 m 4 4,68 m,55 m 5 5,85 m,55 m 6 7,02 m,55 m 7 8,9 m,55 m 8 9,36 m,55 m 9 0,53 m,55 m 7. tábl. Függőlegesen szerelt kollektorok helyigénye Helyigény vízszintes kivitel esetén Kollektorok száma A méret B méret 2 4,3 m 0,8 m 3 6,46 m 0,8 m 4 8,62 m 0,8 m 5 0,77 m 0,8 m 6 2,92 m 0,8 m 7 5,08 m 0,8 m 8 7,23 m 0,8 m 9 9,39 m 0,8 m 8. tábl. Vízszintesen szerelt kollektorok helyigénye 2. ábra A kollektor felület helyigénye függőleges kivitel 22. ábra A kollektor felület helyigénye vízszintes kivitel 23

24 5 A lapostető állvány szerelése 5 A lapostető állvány szerelése ÉLETVESZÉLY FIGYELEM! Minden tetőn végzett munkánál biztosítsa magát leesés ellen. Tartsa be a balesetvédelmi előírásokat (UVV) és az ebben a leírásban megadott biztonsági utasításokat minden tetőn végzett munkánál. A tető héjazat védelme érdekében fektessen le a kereskedelemben kapható védőfóliát, amelyre az állvány T-profiljai lefektethetők. A tömítőréteg nem károsodhat. 23. ábra A lapostető állvány teljes nézeti képe függőleges kivitel két kollektorhoz Ügyeljen az állvány állásának kielégítő biztonságára a felállítási helyen, távolítsa el onnan a kavicsot és az ehhez hasonló elemeket. A szerelési elv a vízszintes kollektorok lapostető állványára is érvényes. A következőkben leírjuk Önnek a függőleges kollektorok lapostető állványának szerelését. A vízszintes kivitel szerelése ezzel azonos módon történik. Eltérés esetén a megfelelő utalások megtalálhatók. 24. ábra A lapostető állvány teljes nézeti képe vízszintes kivitel egy kollektorhoz 24

25 A lapostető állvány szerelése 5 5. Az alapkeret összeszerelése! Helyezze el az egy kollektorhoz szükséges három T- profilt (vízszintes kivitel esetén négy T-profilt) (25. ábra) egymástól kb. 500 mm távolságban.! Vezesse át a két csövet a T-profilok megfelelő furatain (a rögzítési pontok a 4. táblázat, "Dőlésszög függőleges szerelés esetén", 7. oldalon ill. 5. táblázat, "Dőlésszög vízszintes szerelés esetén", 8. oldalon találhatók).! Állítsa be a T-profilokat a jelölések alapján a csöveken. A jelölések a T-profilok és a kollektor támaszok szereléséhez szolgálnak segítségként. A T-profilokhoz a jelölések egymástól 500 mm-re találhatók. 25. ábra Az alapkeret T-profilja függőleges kivitel! Állítsa be az első alapkeretet az építészeti feltételeknek/követelményeknek megfelelően. Most még problémamentesen beállíthatja a kereteket. A szerelési munkák megkezdéséhez csak egy járdalemezt helyezzen a T- profilok szárába. Így a lapostető állvány szerelésének befejezése után a felszerelt lapostető állványokat könnyebben egymáshoz tudja igazítani.! Stabilizálja az alapkeretet egy a kereskedelemben kapható járdalemeznek (26. ábra) a T-profil szárába történő helyezésével. A többi járdalemezt csak a lapostető állvány szerelésének befejezése után helyezze el (lásd a 5.3 "A lapostető állvány stabilizálása" fejezetet, a 3. oldalon). 26. ábra Az alapkeret stabilizálása járható járdalemezzel 25

26 5 A lapostető állvány szerelése! Tolja a két rendelkezésre álló távtartó csövet (27. ábra,. poz.) az első alapkeret kerek csöveire. Ügyeljen arra, hogy a kerek csöveket mindig a távtartó csövek közepéig (27. ábra, 2. poz.) tolja. 2! Helyezze el a második kollektor számára szükséges három T-profilt egymás mellé kb. 500 mm távolságban. Ügyeljen a kerek csöveken lévő jelölésekre. 27. ábra Távtartó csövek két alapkeret között 26

27 A lapostető állvány szerelése A kollektor támaszok szerelése 5.2. Függőleges kivitel! Helyezze a kollektor támaszokat (28. ábra,. poz.) a kerek csőre. A kollektor támaszok (kengyelcsavarok) közötti távolság (közép-közép) kb. 920 mm legyen. Ügyeljen a kerek csöveken lévő jelölésekre.! Mérje meg ezeket a távolságokat a támaszok lábánál (29. ábra).! Húzza meg a kollektor támaszok kengyelcsavarjain lévő anyákat.! A kollektor tartókat úgy szerelje, hogy a kollektor tartók felhajtása a profilsínek végével essen egybe az egybeesést a legjobban egyik ujjával ellenőrizheti (28. ábra). A kollektor tartók semmi esetre sem nyúlhatnak túl.! Csavarozza össze a kollektor tartókat a rendelkezésre álló menetes lemezek és lencsefejű csavarok segítségével. 28. ábra A kollektor támaszok felcsavarozása kb ábra A kollektor támaszok távolsága (a méretek mm-ben) 27

28 5 A lapostető állvány szerelése! Helyezze a következő kollektor támaszokat a kerek csövekre. Ügyeljen arra, hogy a következő kollektor támasz távolsága kb. 250 mm legyen. A két méret összeadásának kb. 70 mm-t kell eredményeznie. kb. 920 kb. 70 kb ábra A kollektor támaszok távolsága (a méretek mm-ben) A kiegészítő tartó szerelése (kiegészítő tartozék) Magas szélterhelés esetén (lásd a 9. táblázatot, a 33. oldalon) a függőleges kivitelnél kiegészítő tartót, menetes lapot és kollektor tartó hida(ka)t kell felszerelni. LL 2! Tolja a kiegészítő kötést (3. ábra,. poz.) a kolletor támaszok (3. ábra, 2. poz.) közé.! A kiegészítő kötést felülről a 7. ovális furatban rögzítse (ha az foglalt, akkor felülről a 6. ovális furatban) az anyával (3. ábra, 5. poz.) rendelkező M8 50 méretű lencsefejű csavarral (3. ábra, 3. poz.) és az alátéttel (3. ábra, 4. poz.) ábra A kiegészítő tartó szerelése. poz.: Kiegészítő kötés 2. poz.: Kollektor támaszok 3. poz.: M8 50 lencsefejű csavar 4. poz.: Alátét 5. poz.: Anya 28

29 A lapostető állvány szerelése 5 A kollektor tartó híd szerelése! Helyezze a kollektor tartó hidat (32. ábra) a kiegészítő kötés végeire.! Csavarozza be a kollektor tartó hidat (32. ábra, 3. poz.) és a kiegészítő kötéseket (32. ábra, 4.poz.) a menetes lapok (32. ábra, 5. poz.) és az M8 6 méretű lencsefejű csavarok (32. ábra, 2. poz.) segítségével ábra A kollektor tartó híd szerelése. poz.: A távtartó bak gerinclemeze 2. poz.: M8 6 lencsefejű csavar 3. poz.: Kollektor trató híd 4. poz.: Kiegészítő kötések 5. poz.: Menetes lapok Ügyeljen arra, hogy a forgatható távtartó bak magas gerincei (32. ábra,. poz.) a keret alátámasztásához (33. ábra, 2. poz.) a kollektor támasz profilsínjeivel párhuzamosan álljanak ábra A befüggesztett kettős szorítóval rendelkező kollektor szorító elvi rajza. poz.: Kollektor kád 2. poz.: Kollektor keret 3. poz.: Kettős szorító védősapkával 4. poz.: Távtartó bak híd 5. poz.: Kollektor tartó híd 29

30 5 A lapostető állvány szerelése Az oldalsó kollektor tartó szerelése Az oldalsó kollektor tartók képezik a kollektor felület oldalsó lezárását ill. határolását.! Csavarozza össze az oldalsó kollektor tartókat (34. ábra, 2. poz.) és a kiegészítő kötéseket (34. ábra, 3. poz.) a menetes lapok (34. ábra, 4. poz.) segítségével Vízszintes kivitel 34. ábra Az oldalsó kollektor tartó összecsavarozása a profilsínnel. poz.: M8 6 lencsefejű csavar 2. poz.: Kollektor tartó (oldalsó) 3. poz.: Kiegészítő kötés 4. poz.: Menetes lap! Helyezze a következő kollektor támaszokat a kerek csövekre. A kollektor támaszok (kengyelcsavarok) közötti távolság (közép-közép) kb. 30 mm legyen. Ügyeljen a kerek csöveken lévő jelölésekre.! Mérje meg ezeket a távolságokat a támaszok lábánál.! Húzza meg a kollektor támaszok kengyelcsavarjain lévő anyákat. kb. 30 kb. 255 kb. 025 Ügyeljen arra, hogy a következő kollektor támasz távolsága kb. 025 mm legyen. A méretek összeadásának kb. 255 mmt kell eredményeznie. 35. ábra A kollektor támaszok távolsága (a méretek mm-ben) 30

31 A lapostető állvány szerelése A lapostető állvány stabilizálása A következő adatok egy egyedülálló lapostető állványra vonatkoznak. Az adatok alapja a DIN 055, 4. rész "Építmények terhelés felvétele". Egy egyedülálló lapostető állvány számára elvileg három rögzítési mód lehetséges, annak szerkezetének szélhatás következtében történő elcsúszás vagy felbillenés elleni biztosítására: a lapostető állvány járdalemezzel történő megnehezítése, a lapostető állvány talpának leerősítésével történő biztosítás, a lapostető állvány járdalemezzel történő megnehezítése és kötéllel történő kiegészítő biztosítás. A tető statikáját minden rögzítési mód esetén figyelembe kell venni A lapostető állvány megnehezítése járdalemezzel 8 m-es épület magasságig a lapostető állvány járdalemezzel nehezíthető meg (lásd a 9 és a 0 táblázatot a 33. oldalon). A járdalemezzel történő biztosítás méretezésénél a lapostető állvány T-profiljai és az épített alap között 0,5- ös súrlódási együtthatót kell figyelembe venni. 8 m-nél magasabb épületek esetén megnövelt szélerősséget kell figyelembe venni (DIN 055). Alkalmazzon kiegészítő megnehezítést a lapostető állványhoz. Mivel a tetők statikája egy ilyen kiegészítő terhelésre sok esetben nem méretezett, 8 m-nél magasabb épületek esetén alternatív biztosításként a talp leerősítését vagy járdalemezzel történő megnehezítés és a kötéllel történő biztosítás kombinációját javasoljuk. 3

32 5 A lapostető állvány szerelése A lapostető állvány biztosítása a talp leerősítésével A lapostető állványok kettős T-tartókra rögzíthetők. Az építészeti szerkezetet úgy kell méretezni, hogy a kollektorok a fellépő szélerősséget fel tudják venni. Ezen kívül lehetségesnek kell lennie egy olyan építészeti rögzítésnek, amely a szerkezetet stabilizálja és a tetőt nem károsítja. Rögzítsen minden lapostető állványt (36. ábra) legalább négy kengyelcsavarral (", M8/8.8). RENDSZERKÁROK VIGYÁZAT! a szerkezeten végrehajtott változtatások miatt.! Pl. ne fúrja át a lapostető állvány T- profiját.! Fúrjon a kettős T-tartóba két furatot a kollektor támasztól kb. 50 mm-re a kengyelcsavarok számára.! Helyezze a kengyelcsavarokat a kerek csőre és a meneteket dugja át a kettős T-tartó furatain.! Bélelje ki a kerek cső és a kettős T-tartó közötti részt.! Erősítse hozzá a kengyelcsavarokat a kettős T- tartókhoz (lásd a 36. ábra nagyított részét). 36. ábra A lapostető állvány rögzítése a kettős T-tartón (a méretek mm-ben, a zárójelben lévő méretek a vízszintes kivitelre érvényesek) kb. 80 (kb. 580) kb. 800 (kb. 000) kb. 360 (kb. 50) kb. 800 (kb. 000) kb ábra Kettős T-tartóra szerelt és kiegészítésként kengyelcsavarokkal rögzített lapostető állvány (a méretek mm-ben, a zárójelben lévő méretek vízszintes kivitel esetén érvényesek) 32

33 A lapostető állvány szerelése A lapostető állvány járdalemezzel történő megnehezítése és kötéllel történő kiegészítő biztosítása A megnehezített lapostető állvány kiegészítésként kötéllel biztosítható. Ehhez minden lapostető állványt legalább két drótkötéllel rögzítsen a tartó alatt a kollektor támaszon belül és a tető egy alkalmas helyén. A köteles biztosítást a megnehezítésnek megfelelően válassza (lásd a 9. és 0. táblázatokat; a kollektor típusa szerint). A szerkezet csak így lesz biztosított felbillenés ill. eldőlés ellen. Épület magasság Szélsebesség Lapostető állvány (függőleges kivitel) Nehezítés Járdalemezek száma ( mm) / súly 38. ábra Kiegészítő lapostető állvány megerősítése Talp leerősítés Csavarok száma és fajtája 2 (pl. kengyelcsavar) Kötél biztosítás Biztosítás billenés ellen Járdalemezek száma ( mm) / súly Biztosítás csúszás ellen Kötélre ható maximális húzóerő 0-8m-ig 02 km/h 9/270 kg 4 M8/8.8 6/80 kg,6 kn 8m-től 20 m-ig 3 29 km/h 5/450 kg 4 M8/8.8 0/300 kg 2,5 kn 9. tábl. Értékek a rögzítéshez egy lapostető állvány esetén (függőleges kivitel) Az adat egy 30 kg tömegű járdalemez esetén érvényes. 2 Lapostető állványonként legalább négy csavar (", M8/8.8) szükséges az erők szimmetrikus elosztásához. 3 A lapostetőn történő szereléshez Önnek szüksége lesz a kiegészítő tartozékként kapható kiegészítő tartóra. Épület magasság Szélsebesség Lapostető állvány (vízszintes kivitel) Nehezítés Járdalemezek száma ( mm) / súly Talp leerősítés Csavarok száma és fajtája 2 (pl. kengyelcsavar) Kötél biztosítás Biztosítás billenés ellen Járdalemezek száma ( mm) / súly Biztosítás csúszás ellen Kötélre ható maximális húzóerő 0-8m-ig 02 km/h 6/270 kg 4 M8/8.8 4/80 kg,6 kn 8m-től 20 m-ig 29 km/h 0/450 kg 4 M8/8.8 7/35 kg 2,5 kn 20 m-től 00 m-ig 3 5 km/h 4 M8/8.8 0/450 kg 3,3 kn 0. tábl. Értékek a rögzítéshez egy lapostető állvány esetén (vízszintes kivitel) Az adat egy 45 kg tömegű járdalemez esetén érvényes. 2 Lapostető állványonként legalább négy csavar (", M8/8.8) szükséges az erők szimmetrikus elosztásához. 3 Csak kiegészítő támasszal. 33

34 6 A 45 -os lapostető-/homlokzati állvány szerelése 6 A 45 -os lapostető-/homlokzati állvány szerelése ÉLETVESZÉLY FIGYELEM! Minden tetőn végzett munkánál biztosítsa magát leesés ellen. Tartsa be a balesetvédelmi előírásokat (UVV) és az ebben a leírásban megadott biztonsági utasításokat minden tetőn végzett munkánál. A Ebben a fejezetben leírjuk Önnek, hogyan szerelje a vízszintes kivitelű, 45 -os lapostető/homlokzati állványt lapostetőre (A változat) és egy homlokzatra (B változat). Ebben a fejezetben a 45 -os lapostető/homlokzati állvány (változatok szerint) jelölése és szerelése különböző módon történt. Különbségek a jelölésnél 45 -os lapostető állvány szerelés lapostetőn. B 45 -os homlokzati állvány szerelés homlokzaton. Különbségek a szerelésnél Egy 45 -os lapostető állvány két kollektor támaszból áll. Egy 45 -os homlokzati állvány három ill. négy kollektor támaszból áll. 39. ábra A 45 -os lapostető-/homlokzati állvány változatai "A" változat: vízszintes kivitel lapostetőn "B" változat: vízszintes kivitel egy homlokzaton 34

35 A 45 -os lapostető-/homlokzati állvány szerelése 6 Ha Ön a 45 -os lapostető-/homlokzati állványt szereli, akkor a 45 -os lapostető állvány rögzítéséhez az alapszerkezeteken vagy falakon lévő furatokat kell használnia: Szerelési módok Szerelés lapostetőn (vízszintes) Szerelés homlokzaton (vízszintes). tábl. A szerelési módok távolsága A furatok helyzete A B A belső furatok opcióként állnak az Ön rendelkezésére, mint kiegészítő rögzítési lehetőség vagy burkolat részére (kollektoronként maximum 50 kg-ig). A "C" jelű nagy furatokat szerelési segítségként használja. 40. ábra A, B és C szerelési távolságok 35

36 6 A 45 -os lapostető-/homlokzati állvány szerelése os lapostető állvány szerelése (vízszintes kivitel) RENDSZERKÁROK VIGYÁZAT! a károsodott kollektor támaszok miatt.! Feltétlenül tartsa be a kollektor támaszok minimális felfekvési méretét (50 mm) és az az alapszerkezet maximális távolságait a kollektor támaszok külső peremétől (hátul 50 mm, elől 25 mm).! Az alapszerkezetet a megadott méreteknek megfelelően építse fel (4. ábra). A 45 -os lapostető állványt csak a megépített alapszerkezettel együtt rendelkezésre álló lapostetőkre építse (pl. kettős T-tartók). 4. ábra Az alapszerkezetnél betartandó méretek A vízszintessel bezárt szög mindig 45 legyen. Ehhez tartsa be a gyártó által megadott lapostető állvány rögzítésére vonatkozó adatokat (lásd a 5.3 "A lapostető állvány stabilizálása" fejezetet, a 3. oldalon). Minden csavar mintegy 3 kn-nyi húzóerő felvételére legyen képes. RENDSZERKÁROK VIGYÁZAT! a kiszakadt kollektor támaszok miatt.! A kollektor támaszok rögzítéséhez csak a DIN 902 szerinti (3 csavarátmérő = alátét külső átmérője) alátéteket használjon (42. ábra, nagyított rész, 37. oldal). 36

37 A 45 -os lapostető-/homlokzati állvány szerelése 6! Szereljen fel két 45 -os lapostető állványt (egy kollektor részére, 42. ábra) egymás mellé, 30 mm távolságban. A csavarokat és az alátéteket a kivitelezőnek kell biztosítania. Ügyeljen arra, hogy a következő kollektor támaszáig a távolság kb. 025 mm legyen. Összeadva kb. 255 mm-es méretnek kell adódnia.! A szerelés befejezése után ellenőrizze a kollektor támaszok közötti távolságot a kollektorok szerelése során később felmerülő problémák elkerülése érdekében.! Szerelje be a kollektorokat (lásd a 7 "A kollektorok szerelése" fejezet, a 4. oldalon). 42. ábra 45 -os lapostető állványok egymás mellé szerelése az alapszerkezeten (a méretek mm-ben) 37

38 6 A 45 -os lapostető-/homlokzati állvány szerelése 6.2 A 45 -os homlokzati állvány szerelése ÉLETVESZÉLY FIGYELEM! a leeső kollektorok miatt a hibás használat és a korrózió miatt.! A homlokzatra történő szerelés csak legfeljebb 20 m-es épület magasságig megengedett (szélsebesség = 29 km/h).! A 45 -os homlokzati állvány szerelése előtt ellenőrizze a rögzítő fal (alapszerkezet) teherbíró képességét.! Ne változtassa meg a 45 -os lapostető-/homlokzati állvány tulajdonságait.! Ne tartson tárgyakat a 45 -os lapostető-/homlokzati állvány belső részeiben.! Ne rögzítsen burkolatot a kollektoron.! A rögzítést a következőképpen válassza ki: Fal szerkezete 3 Vasbeton min. B25 (min. 2 cm) Csavar/dübel kollektor támaszonként 2 UPAT MAX Express-Anker, MAX 8 (A4) típus és 2 alátét 2 DIN 902 szerint Távolság a homlokzat szélétől > 0 cm Vasbeton min. B25 (min. 2 cm) 2 Hilti HST-HCR-M8 vagy HST-R-M8 und 2 alátét 2 DIN 902 szerint > 0 cm Acél alapszerkezet (pl. kettős T-tartó) 2 M8 (4.6) és 2 alátét 2 DIN 902 szerint 2. tábl. Rögzítések Minden dübel/csavar legalább,63 kn húzóerő ill. függőleges irányú erő (nyíróerő) felvételére legyen képes. 2 3 csavar átmérő = alátét külső átmérője. 3 Falszerkezet külön kérésre. 38

39 A 45 -os lapostető-/homlokzati állvány szerelése 6! A kollektor támaszok szerelése során a megadott darabszámokat használja (3. táblázat). Hóterhelési zóna Terület magasság 2 Kollektor támaszok szükséges száma I, II és III 3 kollektor támasz IV 500 m-ig 3 kollektor támasz IV 500 m felett 4 kollektor támasz 3. tábl. Hóterhelési zóna, épület magasság, kollektor támasz A hóterhelési zónák országonként különbözőek. A megengedett hóterhelés ennél a szerelő készletnél 3, kn/mþ. Ezzel az értékkel és az adott országban a hóterhelés meghatározására érvényes szabvány segítségével Ön meghatározhatja minden országban az alkalmazási határokat. 2 Épület magasság a "Normálnulla" (NN) szint felett tengerszint magasság.! Vegye le az alsó kollektor tartót a kollektor támaszról.! Szerelje a kollektor tartókat (43. ábra) egymás mellé 720 mm távolságban a homlokzatra (csak a külső furatokat használja). A csavarokat, az alátéteket és a dübeleket a kivitelezőnek kell biztosítania. Ügyeljen arra, hogy a következő homlokzati állvány kollektor támaszának távolsága 75 mm legyen. Ha Önnek négy kollektor támaszt kell felszerelnie, akkor egy kollektor támaszai között a távolság 530 mm. A következő kollektor támaszának távolsága ekkor 565 mm legyen. 43. ábra A 45 -os homlokzati állvány szerelése egy homlokzatra (a méretek mm-ben)! Egy kollektor összekötő lemezét (44. ábra) a rendelkezésre álló lencsefejű csavarokkal és anyákkal szerelje. Ügyeljen arra, hogy több kollektor szerelésekor az összekötő lemezek egymás közötti összekötését a rendelkezésre álló lencsefejű csavarokkal és anyákkal végezze. 44. ábra Az összekötő lemez szerelése 39

40 6 A 45 -os lapostető-/homlokzati állvány szerelése! Szerelje fel az kollektor tartót az összekötő lemezre (45. ábra). Ha Ön egy kollektor felületet szerel, akkor annak elején és végén a mindenkori összekötő lemezekre oldalsó kollektor tartót kell szerelnie (45. ábra,. poz.).! A szerelés befejezése után ellenőrizze a kollektor támaszok közötti távolságot a kollektorok szerelése során később felmerülő problémák elkerülése érdekében.! Szerelje fel a kollektorokat (lásd a 7 "A kollektorok szerelése" fejezet, a 4. oldalon). 45. ábra Az összekötő lemez szerelése 40

41 A kollektorok szerelése 7 7 A kollektorok szerelése A kollektorok beszerelése előtt az alábbi biztonsági és felhasználási utasításokat kell figyelembe venni. A 45 -os lapostető állvány esetén a kollektorok szerelése a lapostető állvánnyal azonos módok történik. ÉLETVESZÉLY FIGYELEM! a lezuhanás és a leeső elemek miatt.! Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál.! Minden tetőn végzett munkánál biztosítsa magát leesés ellen.! Mindig a saját védőruháját ill. felszerelését viselje.! A szerelés befejezése után ellenőrizze a szerelő készlet és a kollektorok biztonságos rögzítését. 46. ábra Készre szerelt kollektorok lapostető állvány, függőleges kivitel VIGYÁZAT! SÉRÜLÉSVESZÉLY a munkák megszakításakor.! Biztosítsa a kollektorokat leesés ellen.! Stabilizálja a kollektor felületet. A szereléshez alkalmazzon a tetőfedő szakmában használatos emelőkészüléket vagy egy kielégítő teherbírású szívó emelőt. A szállítás vagy a szerelés alatt a nem biztosított kollektorok leeshetnek. 47. ábra Készre szerelt kollektorok 45 -os lapostető- /homlokzati állvány, vízszintes kivitel 4

42 7 A kollektorok szerelése 7. A kollektorok behelyezése a kollektor tartókba és egymás közötti összekötése SÉRÜLÉSVESZÉLY VIGYÁZAT! A kollektorok szerelését mindig ketten végezzék.! Mindig a jobb oldali kollektorral kezdje.! Helyezze az első kollektort (48. ábra) központosan az előszerelt kollektor tartó vájatába. A vízszintes kivitel esetén a kollektor támaszok profilsínjeit a kollektor hátsó falán található bordákba helyezze bele. 48. ábra Az első kollektor behelyezése Gyárilag a rugós szalag bilincs (49. ábra, 2. poz.) a szolár tömlőn egy gumiszalaggal (49. ábra,. poz.) rögzített.! Mielőtt behelyezi a következő kollektort, tolja a rugós szalag bilincset (49. ábra, 2. poz.) az előszerelt szolár tömlő fölé (49. ábra,. poz.). Ügyeljen arra, hogy a második rugós szalag bilincs (49. ábra, 2. poz.) a szolár tömlőn helyezkedjen el. 2 RL VL 49. ábra A rugós szalag bilincs ráhúzása a szolár tömlőre. poz.: Előszerelt szolár tömlő 2. poz.: Rugós szalag bilincs 42

43 A kollektorok szerelése 7! A következő kollektor behelyezésekor tolja az előszerelt szolár tömlőt a már felszerelt kollektor csatlakozására (50. ábra).! Végül helyezze a kollektort a kollektor tartóba. RENDSZERKÁROK VIGYÁZAT! A rugós szalag bilincs elhelyezkedésének korrigálása csak feszített állapotban lehetséges, a kék feszítő szalaggal. Egy fogóval történő utólagos lazítás nem megengedett, mivel a bilincs korrózióvédelme károsodhat. VIGYÁZAT! SÉRÜLÉSVESZÉLY A kék feszítő szalagot csak a szolár tömlő szerelt állapotában és annak megfelelő pozíciójában szabad a szolár tömlőre húzni. 50. ábra A második kollektor behelyezése, a rugós szalag bilincsek meghúzása Ha a szolár tömlőt zárni ill. biztosítani kell, a feszítő gyűrűt le kell húzni a rugós szalag bilincsről.! Húzza meg a rugós szalag bilincs feszítő gyűrűjét. 43

44 7 A kollektorok szerelése 7.2 A kollektorok rögzítése Rögzítse a kollektorokat a szállítási terjedelem részét képező kollektor szorítókkal. Ügyeljen arra, hogy a kétrészes távtartó bak műanyag felső része a műanyag alsó részre legyen rádugva, lásd a 33. ábrát, a 29. oldalon. A műanyag felső részek támasztják alá kollektorok keretét.! Enyhén billentse a távtartó bakot előre és helyezze a kollektor szorítókat a kollektor keretének hornyába (5. ábra).! Csavarozza a kollektor szorítókat a kollektor tartókhoz a rendelkezésre álló lencsefejű csavarokkal. 5. ábra A kollektorok rögzítése Kiegészítő tartó szerelése esetén (kiegészítő tartozék) a kollektorokat kiegészítésként kettős szorítóval (52. ábra,. poz.) kell rögzíteni.! Helyezze a kettős szorító hajlított részét a kollektorok üveglapjára (52. ábra). A kollektor szorítók csavarozásakor tartsa azokat szilárdan, mivel ezek pontosan a kollektoron vannak. Ügyeljen arra, hogy a kettős szorító védősapkái rendelkezésre álljanak.! Csavarozza a kettős szorítókat a középső kollektor tartókhoz a rendelkezésre álló lencsefejű csavarokkal. A kollektor szorítók csavarozásához használja a rendelkezésre álló 5-ös imbuszkulcsot. 52. ábra A kollektorok központos rögzítése kiegészítő tartó esetén (kiegészítő tartozék). poz.: Kettős szorító 44

45 A kollektorok szerelése A T-profilok biztosítása deformálással! Deformálja el egy kollektor felület külső T-profilját (53. ábra) a felső élére mért kalapács ütéssel addig, amíg a kerek csövek a T-profilokba rögzülnek. A kerek csövet ne deformálja el, mert akkor később a távtartót nem lehet feltolni, ha a rendszert a későbbiekben bővíteni kell! 53. ábra A lapostető állvány biztosítása 45

46 8 A gyűjtő vezetékek csatlakoztatása 8 A gyűjtő vezetékek csatlakoztatása 8. A "Tichelmann-elv" szerinti hidraulikus csatlakoztatás A kollektorokat alapvetően a Tichelmann-elv szerint (54. ábra) kell csatlakoztatni. A csővezeték rendszert úgy kell kivitelezni, hogy minden kollektoron azonos legyen a térfogatáram. 2 3 RL VL 54. ábra A "Tichelmann-elv" szerinti hidraulikus csatlakoztatás. poz.: Vakdugó 2. poz.: Automatikus légtelenítő (tartozék) 3. poz.: Hőmérséklet érzékelő 46

47 A gyűjtő vezetékek csatlakoztatása A légtelenítés biztosítása Ha a szolár rendszert Ön a rendszer magaspontján automatikus légtelenítővel (55. ábra, kiegészítő tartozék) szeretné légteleníteni, a csővezetékeket a légtelenítő felé elmelkedéssel kell szerelni. Kerülje a gyakori irányváltást. Minden lefelé történő irányváltásnál és ismételt emelkedésnél egy légtelenítővel felszerelt légedényt kell beszerelni. Ha a helyi adottságok miatt automatikus légtelenítő nem helyezhető el, kézi légtelenítőt kell beszerelni A szolár rendszerekhez mindig fém légtelenítőt alkalmazzon. Az úszógolyós automatikus légtelenítő tönkremegy, mivel a folyadék és a gőz hőmérséklete 0 C-nál magasabb lehet. A szolár rendszerekhez a műanyag csövek (pl. PE-csövek) használata szintén nem megengedett. A zárócsavar és az esővédő sapka funkciója A szolár rendszer légtelenítése a nyitott zárócsavaron (55. ábra,. poz.) keresztül történik. Mivel a nyitott zárócsavaron keresztül nedvesség a szolár rendszerbe nem kerülhet, az esővédő sapkának (55. ábra, 2. poz.) mindig a zárócsavaron kell lennie.! Nyissa ki a légtelenítőt, miközben a zárócsavaron egy fordulatot nyit. 55. ábra Az előremenő csatlakozáshoz tartozó légedénnyel rendelkező légtelenítő nézeti képe (tartozék). poz.: Zárócsavar 2. poz.: Esővédő sapka 3. poz.: Automatikus légtelenítő (tartozék) 4. poz.: 3/8 golyóscsap, K/B, szárnyas fogantyúval (tartozék) 5. poz.: Légedény (tartozék) 6. poz.: Gyűjtő vezeték a szolár egységhez 7. poz.: A napkollektorok gyűjtő vezetéke 6 47
