Szerelési utasítás. Logasol SKN 2.0 síkkollektorok tető síkja fölötti szerelése /09 HU Szakemberek számára

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szerelési utasítás. Logasol SKN 2.0 síkkollektorok tető síkja fölötti szerelése. 6301 7365 2001/09 HU Szakemberek számára"

Átírás

1 /09 HU Szakemberek számára Szerelési utasítás Logasol SKN 2.0 síkkollektorok tető síkja fölötti szerelése A szerelés előtt kérjük gondosan átolvasni

2 Előszó Ehhez a leíráshoz Ez a szerelési utasítás fontos információkat tartalmaz a tető síkja fölötti szerelő készlet biztonságos és szakszerű szereléséhez. A teljes műszaki dokumentációra megőrzési kötelezettség érvényes. Ön ezeket a gyártónál megtekintheti. Az ebben a szerelési utasításban leírt tevékenységek a gáz/vízszerelési területen megszerzett szakmai képesítést feltételeznek. Csak akkor végezze önállóan ezeket a szakmai lépéseket, ha ezeknek az ismereteknek a birtokában van.! Ezt a szerelési utasítást adja át a tulajdonosnak.! Magyarázza el a tulajdonosnak a készülék működését és kezelését. ÚJRAFELHASZNÁLÁS Az élettartam lejárta után a kollektorok a gyártónak visszaadhatók. Az alapanyagok a legkörnyezetkímélőbb eljárással kerülnek újrafelhasználásra. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumetáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy esetleges hibát állapított meg, kérjük, vegye fel velünk a kapcsolatot. 2 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09

3 Tartalomjegyzék Általános tudnivalók Műszaki adatok Biztonsági előírások Rendeltetésszerű használat Az utasítások felépítése Tartsa be ezeket a biztonsági utasításokat A szerelés előtt Általános utasítások Az építőelemek leírása Méretvétel A profilsínek előszerelése A profilsínek összekötése A kollektor tartó híd szerelése Az oldalsó kollektor tartó szerelése A lecsúszás ellen védő szerelése A profilsínek és a tető akasztók szerelése A távolságok meghatározása Cserép burkolat Hódfarkú cserép burkolat Pala/zsindely burkolat A kollektorok szerelése A kollektorok behelyezése a kollektor tartókba és egymás közötti összekötése A kollektorok rögzítése A gyűjtő vezetékek csatlakoztatása A "Tichelmann-elv" szerinti hidraulikus csatlakoztatás A légtelenítés biztosítása Az előremenő és a visszatérő vezeték csatlakoztatása A légtelenítővel rendelkező légedény (tartozék) csatlakoztatása A vakdugó szerelése A kollektor érzékelő csatlakoztatása A csatlakozó- és a gyűjtő vezetékek szigetelése Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09 3

4 Általános tudnivalók Általános tudnivalók Ez a fejezet leírja, hogy Önnek a szereléskor milyen műszaki szabályokat kell figyelembe vennie. A rendszer szerelésekor és üzemeltetésekor az adott országban érvényes szabványok és irányelvek betartandók! Németország Tetőn végzett szerelési munkák DIN 8338, VOB, C rész : Tetőfedési és tető tömítési munkák. DIN 8339, VOB, C rész: Bádogos munkák. DIN 845, VOB, C rész: Állványozó munkák. Termikus szolár rendszerek csatlakoztatása EN 2976: Termikus szolár rendszerek és építőelemei (előregyártott rendszerek). ENV 2977: Termikus szolár rendszerek és építőelemei (vevőspecifikusan gyártott rendszerek). DIN 988: Műszaki szabályok az ivóvíz szerelésre (TRWI). Melegvíz termelők szerelése és szerelvényei DIN 4753,. rész: Vízmelegítők, melegvíz termelő rendszerek ivó- és ipari vízre, követelmények, jelölések, szerelvények és ellenőrzés. DIN 8380, VOB: Fűtő- és használati melegvíz termelő berendezések. DIN 838, VOB: Gáz-, víz és szennyvíz szerelési munkák. DIN 842, VOB: Hőszigetelő munkák hőtechnikai rendszereken. AVB 2 WasV: Általános feltételeken kívüli rendelkezések a vízellátásban. DVGW W 55: Vízmelegítő- és vezeték rendszerek, műszaki intézkedések a baktériumok elszaporodásának megakadályozására.. tábl. Műszaki szabályok a termikus szolár rendszerek szerelésére Németországban (kiválasztás) VOB: Építőipari szolgáltatási rendszer, C rész: Általános építőipari szerződés rendszer (ATV). 2 Építőipari szolgáltatások kiírási feltételei a magasépítésben, a lakásépítés különleges figyelembe vételével. 4 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09

5 Műszaki adatok 2 2 Műszaki adatok SKN 2.0 Hosszúság 25 mm Szélesség 35 mm Magasság 2 mm Kollektorok közötti távolság 40 mm Abszorber térfogat, függőleges típus,5 l Abszorber térfogat, vízszintes típus,85 l Külső felület (bruttó felület) 2,4 m 2 Abszorber felület (nettó felület) 2, m 2 Nettó súly kb. 43 kg A kollektor megengedett üzemi nyomása 3 bar Építési mód jelölés tábl. SKN 2.0 műszaki adatok Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09 5

6 3 Biztonsági előírások 3 Biztonsági előírások Ez a fejezet leírja, hogy Ön milyen általános biztonsági utasításokat olvashat és ezek mit jelentenek. Ebben a fejezetben Ön a szereléssel kapcsolatos biztonsági- és használati tudnivalókat találja meg közvetlenül a megfelelő szerelési lépésnél. Gondosan olvassa át a biztonsági tudnivalókat, mielőtt a tető síkja fölötti szerelést megkezdi. A biztonsági utasítások figyelmen kívül hagyása súlyos személyi sérülésekhez halálesethez is vezethet, továbbá anyagi és környezeti károkat okozhat. 3. Rendeltetésszerű használat Ez a szerelő készlet olyan termikus napkollektorok felvételére szolgál (vízszintes és függőleges kivitelben), amelyek dőlésszögű ferdetetőkre szerelhetők fel. Alkalmazási feltételek A szerelő készletet csak kielégítő teherbírású tetőkre szerelje fel. Adott esetben vonjon be egy statikust vagy tetőfedőt. A szerelő készlet 2,24 kn/m 2 hóterhelés esetén alkalmas. Ha a szerelő készlet egy 45 dőlésszögű tetőre kerül felszerelésre, a megengedett hóterhelés 3, kn/m 2. A szerelő készletet nem szabad más tetőn lévő elem rögzítésére használni. Annak szerkezete kizárólag a napkollektorok biztonságos rögzítésére alkalmas. 6 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09

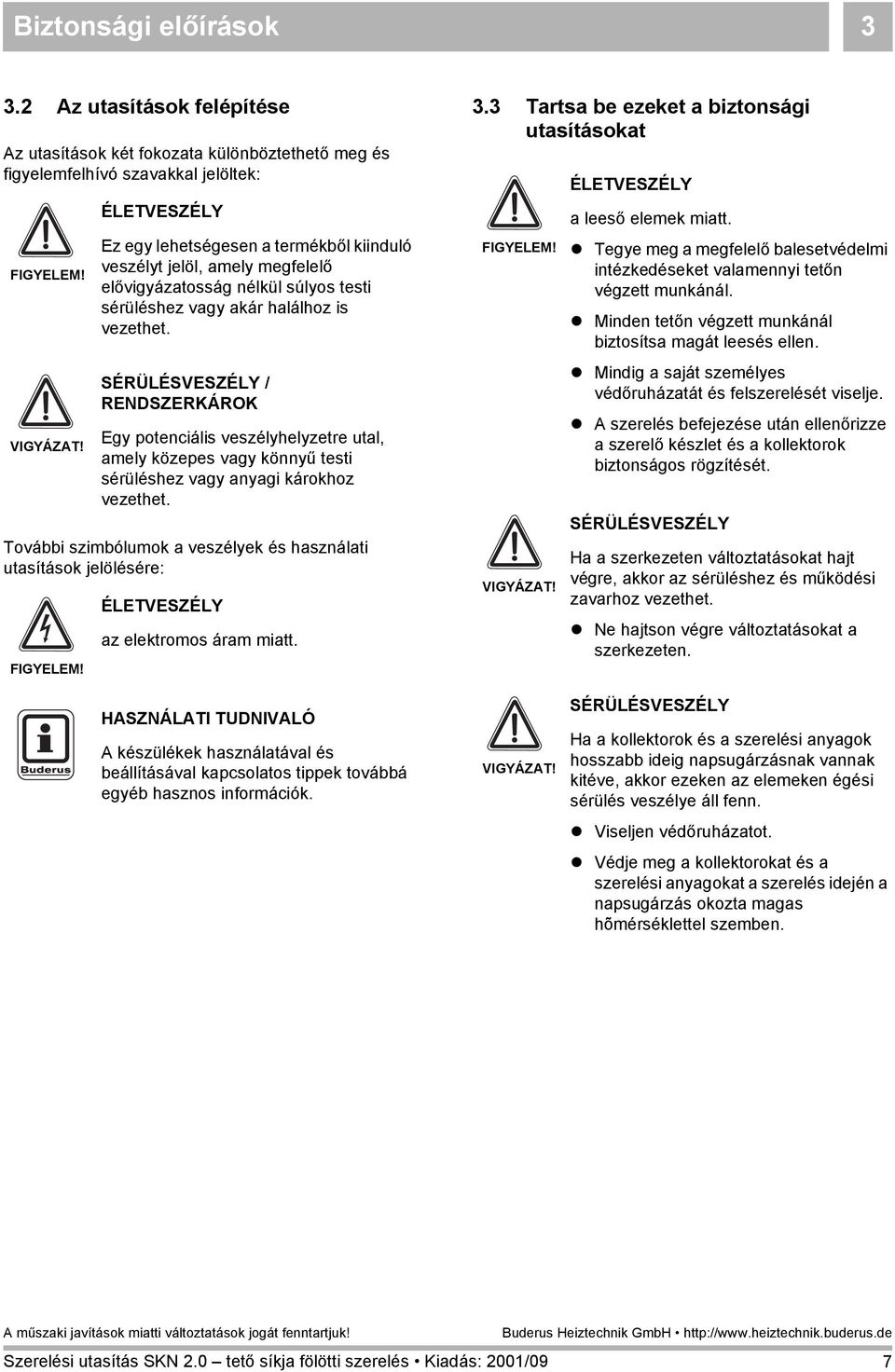

7 Biztonsági előírások Az utasítások felépítése Az utasítások két fokozata különböztethető meg és figyelemfelhívó szavakkal jelöltek: FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY Ez egy lehetségesen a termékből kiinduló veszélyt jelöl, amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. SÉRÜLÉSVESZÉLY / RENDSZERKÁROK Egy potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérüléshez vagy anyagi károkhoz vezethet. További szimbólumok a veszélyek és használati utasítások jelölésére: FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. 3.3 Tartsa be ezeket a biztonsági utasításokat FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY a leeső elemek miatt.! Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál.! Minden tetőn végzett munkánál biztosítsa magát leesés ellen.! Mindig a saját személyes védőruházatát és felszerelését viselje.! A szerelés befejezése után ellenőrizze a szerelő készlet és a kollektorok biztonságos rögzítését. SÉRÜLÉSVESZÉLY Ha a szerkezeten változtatásokat hajt végre, akkor az sérüléshez és működési zavarhoz vezethet.! Ne hajtson végre változtatásokat a szerkezeten. A készülékek használatával és beállításával kapcsolatos tippek továbbá egyéb hasznos információk. VIGYÁZAT! SÉRÜLÉSVESZÉLY Ha a kollektorok és a szerelési anyagok hosszabb ideig napsugárzásnak vannak kitéve, akkor ezeken az elemeken égési sérülés veszélye áll fenn.! Viseljen védőruházatot.! Védje meg a kollektorokat és a szerelési anyagokat a szerelés idején a napsugárzás okozta magas hõmérséklettel szemben. Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09 7

8 4 A szerelés előtt 4 A szerelés előtt 4. Általános utasítások A szerelés előtt informálódjon a kivitelezés feltételeiről és a helyi előírásokról. SÉRÜLÉSVESZÉLY VIGYÁZAT! Ha a kollektor és a szerelési anyagok hosszabb ideig napsugárzásnak vannak kitéve, akkor ezeken az elemeken égési sérülés veszélye áll fenn.! Viseljen védőruházatot.! Védje meg a kollektorokat és a szerelési anyagokat a szerelés idején a napsugárzás okozta magas hõmérséklettel szemben. Ellenőrizze! a szállítmány teljességét és sértetlenségét.! a napkollektorok optimális elrendezését. Vegye figyelembe a benapozást (dőlésszög, déli fekvés). Kerülje a magas fák vagy ehhez hasonló elemek által okozott árnyékolást és illessze hozzá a kollektor felületet az épület alakjához (pl. a homlokzat az ajtókkal, ablakokkal, stb.).. ábra Egy kollektorpár nézeti képe tető síkja fölötti szerelés Csak a gyártó által alkalmazott eredeti alkatrészeket használjon és a hibás részeket haladéktalanul cserélje ki. Távolítsa el a törött tetőcserepeket, zsindelyeket vagy palákat a kollektorok közeléből és cseréltesse ki ezeket. 8 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

9 A szerelés előtt Az építőelemek leírása A második és minden további kollektorfelülethoz szükséges egy bővítő készlet és minden kollektor felülethez egy csővezeték alapkészlet Alapkészlet (kollektor felületenként az első kollektorhoz) (2. ábra). poz.: Profilsín 2 2. poz.: Lecsúszás elleni védelem (függőleges kivitelnél) Lecsúszás elleni védelem 2 (vízszintes kivitelnél) 3. poz.: Egyszerű kollektor szorító, 4 hozzá tartozó távtartó bakokkal 4. poz.: Kollektor tartó 4 Egyéb kis alkatrészek Bővítő készlet (minden további kollektorhoz) (3. ábra) 2. ábra Alapkészlet. poz.: Összedugható összekötő 2 2. poz.: Profilsín poz.: Kollektor tartó hidak, hozzá tartozó távtartó bakokkal 4. poz.: Kettős szorító, hozzá tartozó védőkupakkal 5. poz.: Lecsúszás elleni védelem (függőleges kivitelnél) Lecsúszás elleni védelem (vízszintes kivitelnél) Egyéb kis alkatrészek ábra Bővítő készlet Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200 9

10 4 A szerelés előtt Csővezeték alapkészlet (kollektor felületenként) (4. ábra). poz.: Kábel csavarzat a kollektor érzékelőhöz 2. poz.: 5-ös imbuszkulcs 3. poz.: Szolár tömlő, 000 mm hosszú poz: Szolár tömlő, 60 mm hosszú 2 (tartalék) 5. poz.: Tömlővéges kifolyó poz.: Rugós szalag bilincs ( tartalékot tartalmaz) poz.: Vakdugó 2 Egyéb kis alkatrészek 4. ábra Csővezeték alapkészlet Tető akasztó szerelő készlet (cserép burkolathoz) (5. ábra). poz.: Tető akasztó 4 Egyéb kis alkatrészek 5. ábra Tető akasztó szerelő készlet 0 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

11 A szerelés előtt Tető akasztó szerelő készlet kiegészítő (cserép burkolathoz; tartozék; minden kollektorhoz) (6. ábra). poz.: Tető akasztó kiegészítők Külön tető akasztó szerelő készlet (pala, zsindely- és hódfarkú cserép burkolathoz; tartozék; minden kollektorhoz) (7. ábra) 6. ábra Tető akasztó szerelő készlet kiegészítő - tartozék. poz.: Külön tető akasztó 4 Egyéb kis alkatrészek 7. ábra Külön tető akasztó szerelő készlet tartozék Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

12 4 A szerelés előtt Külön tető akasztó szerelő készlet kiegészítő (hódfarkú cserép burkolathoz; tartozék; minden kollektorhoz) (8. ábra). poz.: Külön tető akasztó kiegészítők 4 Egyéb kis alkatrészek Szükséges kiegészítő szerszámok és segédanyagok 8. ábra Külön tető akasztó szerelő készlet tartozék 3, 27 csavarkulcs Vízmérték Szívó emelő (célszerű, de nem nélkülözhetetlen) Mellény biztonsági övvel Anyagok a csőszigeteléshez Állvány (célszerű, de nem feltétlenül szükséges) Tetőfedő létra 2 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

13 A szerelés előtt Méretvétel Nagy gondosssággal határozza meg a kollektor felület helyzetét a tetőn és ügyeljen a kollektorok helyes beállítására A helyigény megbecslése Elegendően nagy tetőfelületet tervezzen a különböző szerelési módokhoz (vízszintes, függőleges). A méretek arra a tetőfelületre vonatkoznak, amelyre Önnek szüksége van. A helyigényhez megadott méretadatok a kollektor felület tiszta szélességét jelentik. A csővezetékek részére a kollektor felület körül kiegészítésként legalább 0,5 m-t tervezzen (9. ábra). Ha Ön egy légtelenítőt szerel be, akkor szereléskor az előremenő kilépése körül elegendő helyet tervezzen. 9. ábra A kollektor felület helyigénye Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200 3

14 4 A szerelés előtt A betartandó méretek A és B méretek Az A és B méretek (0. ábra) a kiválasztott számú és felosztású kollektorok számára szükséges helyigénynek felelnek meg. C méret A C méret legalább két cserépsort jelent a tetőgerincig. Különösen a nedves állapotban felrakott cserepek esetében áll fenn annak veszélye, hogy a tető a gerincnél károsodhat. D méret A D méret a tető túlnyúlásának felel meg, beleértve a homlokzati fal vastagságát is. Az amellett lévő 50 cm-es távolság a kollektor felületig a tető alatti jobb vagy bal oldali csatlakozási variáció szerint szükséges. E méret 0. ábra A kollektor felület helyigénye Az E méret azt a minimum 30 cm-t jelenti, amelyre Önnek a tetőtérben lévő csatlakozó vezetékek szerelésekor szüksége van. F méret Az F méret azt a minimum 40 cm-t jelenti, amelyre Önnek a tetőtérben lévő csatlakozó vezetékek szerelésekor szüksége van. Helyigény függőleges kivitel esetén Helyigény vízszintes kivitel esetén Kollektorok száma A méret B méret Kollektorok száma A méret B méret 2 2,34 m 2,20 m 2 4,3 m,0 m 3 3,5 m 2,20 m 3 6,46 m,0 m 4 4,68 m 2,20 m 4 8,62 m,0 m 5 5,85 m 2,20 m 5 0,77 m,0 m 6 7,02 m 2,20 m 6 2,92 m,0 m 7 8,9 m 2,20 m 7 5,08 m,0 m 8 9,36 m 2,20 m 8 7,23 m,0 m 9 0,53 m 2,20 m 9 9,39 m,0 m 3. tábl. Függőlegesen szerelt kollektorok helyigénye 4. tábl. Vízszintesen szerelt kollektorok helyigénye 4 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

15 A profilsínek előszerelése 5 5 A profilsínek előszerelése A tetőn végzett tényleges szerelés megkezdése előtt Ön legfeljebb három kollektor részére a profilsíneket a földön előszerelheti.. ábra Készre előszerelt profilsínek két egymás melletti kollektor számára 5. A profilsínek összekötése Ha Ön több kollektort (legalább kettőt) szeretne szerelni, úgy az egyes profilsíneket (fent és lent) a dugós összekötőkkel (2. ábra,. és 2. poz.) össze kell illesztenie.! Tolja a dugós összekötőt (2. ábra,. poz.), a rögzítésig (2. ábra, 3. poz.) a profilsínbe ábra A profilsínek összedugása. poz.: Dugós összekötő 2. poz.: Dugós összekötő (hátoldal) 3. poz.: Rögzítés 4. poz.: Furat Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09 5

16 5 A profilsínek előszerelése 5.2 A kollektor tartó híd szerelése A menetes lemezek (3. ábra,. poz.) a lencsefejű csavarokkal (3. ábra, 2. poz.) a kollektor tartó hídra (3. ábra, 4. poz.) gyárilag előre felszereltek. A menetes lemezek menete öntömítő, a csavar benne nehezen mozgatható ! Helyezze az előszerelt kollektor tartó hidat központosan (3. ábra) a két profilsínre (a dugós összekötő fölé). A kollektor tartó híd központos szerelésének ellenőrzésére egy furat (2. ábra, 4. poz., 5. oldalon) áll rendelkezésre a dugós összekötőben. Ügyeljen arra, hogy a forgatható távtartó bak magas ülései (3. ábra, 3. poz. és 4. ábra,. poz., 6. oldalon) a keret alátámasztásához a profilsínnel párhuzamosan álljanak. 3. ábra A kollektor tartó híd szerelése. poz.: Menetes lemez (előszerelt) 2. poz.: Lencsefejű csavar (előszerelt) 3. poz.: Távtartó bak ülése 4. poz.: Kollektor tartó híd (előszerelt)! Most rögzítse a kollektor tartó hidat az alatta lévő profilsínhez és dugós összekötőhöz az előszerelt menetes lemezzel és lencsefejű csavarral. 4. ábra A távtartó bak pontos helyzetének bemutatása 6 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09

17 A profilsínek előszerelése Az oldalsó kollektor tartó szerelése Az oldalsó kollektor tartók képezik a kollektor felület oldalsó lezárását ill. határolását.! A kollektor tartókat (5. ábra) úgy szerelje, hogy a kollektor tartó felhajtása a profilsín végével egy síkban legyen. Semmiképpen sem szabad túlnyúlnia.! Csavarozza össze a kollektor tartót az előszerelt menetes lemezekkel (öntömítő, nehezen mozgatható menet; 5. ábra, 2. poz.) és lencsefejű csavarokkal (5. ábra,. poz.) ábra A kollektor tartó hozzáerősítése a profilsínhez csavarozással. poz.: Lencsefejű csavar (M8 6; előszerelt) 2. poz.: Menetes lemez (előszerelt) 5.4 A lecsúszás ellen védő szerelése A kollektorok biztosabb szerelhetősége érdekében a lecsúszás ellen védőket (6. ábra,. poz.) az alsó profilsínekbe be kell akasztani és rögzíteni kell.! Akassza az előszerelt lecsúszás ellen védőket a menetes lemezekkel (öntömítő, nehezen mozgatható menet; 6. ábra, 3. poz.) és lencsefejű csavarokkal (6. ábra, 2. poz.) központosan a kollektor tartók közé (6. ábra). Vízszintes szerelésnél két lecsúszás ellen védőt kell egymástól egy méter távolságban központosan felszerelni. 2 3! Húzza meg a csavarokat. 6. ábra A lecsúszás ellen védő beakasztása. poz.: Lecsúszás ellen védő 2. poz.: Lencsefejű csavar (előszerelt) 3. poz.: Menetes lemez (előszerelt) Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09 7

18 6 A profilsínek és a tető akasztók szerelése 6 A profilsínek és a tető akasztók szerelése ÉLETVESZÉLY FIGYELEM! Biztosítsa magát valamennyi tetőn végzett munkánál a leesés ellen. SÉRÜLÉSVESZÉLY VIGYÁZAT! A tetőn végzett munkánál a lezuhanás és a leeső elemek miatt súlyos sérülések fordulhatnak elő.! Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál.! Viselje mindig a saját személyes védőruházatát ill. felszerelését. A tetőn történő kedvezőbb közlekedés érdekében használjon egy tetőfedő létrát vagy tolja fel a kollektor felület pereménél lévő cserepeket. 7. ábra Profilsínek a tető akasztókkal készre szerelten egy cseréptetőn két egymás melletti kollektorhoz függőleges kivitelben 8 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

19 A profilsínek és a tető akasztók szerelése 6 6. A távolságok meghatározása A táblázatokban megadott méretek irányértékek, amelyeket közelítőleg kell betartani. A tető akasztók távolsága Minden profilsín rögzítése két tető akasztóval történik (és adott esetben tető akasztó kiegészítőkkel) (8. ábra). A tető akasztók közötti hozzávetőleges távolságok a táblázatból vehetők. Szerelési mód függőleges vízszintes A cseréptetők esetén a tető akasztók közötti távolságot elvileg a hullámvölgyek határozzák meg. w távolság x távolság z távolság kb. 70 mm kb. 255 mm kb. 700 mm kb. 400 mm 5. tábl. A tető akasztók egymás közötti távolsága kb. 470 mm kb. 755 mm Az x és z távolságok összegének mindig közelítleg a w távolságot kell eredményeznie. 8. ábra Tető akasztók egymás közötti távolsága A profilsínek távolsága Határozza meg az alsó és felső profilsínek közötti távolságot (9. ábra). Irányértéknek a táblázat adatait használja. Szerelési mód min y távolság max. függőleges 650 mm 690 mm vízszintes 687 mm 693 mm 6. tábl. Az alsó és felső profilsínek közötti távolság (középközép) A felső profilsínnek az érzékelő merülőhüvely és a kollektor csatlakozás között kell elhelyezkednie. 9. ábra A profilsínek egymás közötti távolsága Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200 9

20 6 A profilsínek és a tető akasztók szerelése 6.2 Cserép burkolat Először szereljen fel minden tető akasztót (és adott esetben tető akasztó kiegészítőt) a 9. oldalon lévő táblázatban megadott irányértékek szerint. Ne változtassa meg a tetőszerkezetet és akadályozza meg a burkolat károsodását. A nedvesen elhelyezett gerinc cserepek esetén csak a gerinc alatti harmadik sortól kezdve emelje fel a cserepeket. 20. ábra Beakasztott tető akasztó és tető akasztó kiegészítők nézeti képe 6.2. A tető akasztó beakasztása! Emelje fel a megfelelő cserepet (2. ábra).! Akassza be a tetőakasztót a tetőlécezésbe és fektesse az alátét elemmel egy hullámvölgybe. Ütögesse le a cserép felfekvési pontját, így a cserép a tetőakasztó fölött biztosabban fekszik fel. A tető akasztón jelölje meg a profilsínek távolságát. Ha a cserepek átlapolása 95 mm-nél több, akkor ezen a területen a tető akasztót ki kell nyomni. 2. ábra A tető akasztó beakasztása 20 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

21 A profilsínek és a tető akasztók szerelése A tető akasztó kiegészítő beakasztása (tartozék) A tető akasztóhoz kiegészítésként egy tető akasztó kiegészítőt kell szerelni, ha: a tető dőlésszöge 30 -nál kisebb. a tető széléig vagy a gerincig a távolság kevesebb, mint három cserépsor. erős széllökések várhatók.! Emelje fel a megfelelő cserepet (22. ábra).! Hajtsa le a tető akasztó kiegészítőt és ferdén vezesse a cserép alá. A tető akasztót rá kell akasztani a tetőlécre és felül a tető akasztóra fel kell fektetni A profilsínek szerelése! Mindig az alsó profilsínnel kell kezdeni.! Helyezze a földön előszerelt profilsíneket a készre szerelt tető akasztóra (23. ábra).! A 9. oldalon lévő 6. tábl. adatainak megfelelően lefelé a lehető legtávolabb kell a profilsíneket elhelyezni (a kollektor így később a tető akasztó kiegészítőt a lehető legtávolabbi részéig befedi). Segítségként a profilsínek távolságához egy lécdarabot javasolunk.! A profilsíneket vízszintesen helyezze el.! Kösse össze a profilsíneket és a tető akasztókat a lencsefejű csavar, az alátét és az anya segítségével. 22. ábra Tető akasztó kiegészítő beakasztása 23. ábra A tető akasztóval rendelkező előszerelt profilsín és a tető akasztó kiegészítő összecsavarozása Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200 2

22 6 A profilsínek és a tető akasztók szerelése A profilsínek elhelyezése! A felső profilsíneket oldalt is egyvonalban helyezze el az alsó profilsínekkel (24. ábra). Mérje meg az átlókat vagy helyezzen pl. egy tetőlécet a profilsínek kollektor tartóiba. A tetőléc és a profilsínek közötti szögnek 90 -osnak kell lennie. 24. ábra A profilsínek elhelyezése 22 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

23 A profilsínek és a tető akasztók szerelése Hódfarkú cserép burkolat A hódfarkú cseréppel történő munkavégzésnél kérje ki egy tetőfedő tanácsát.! A szereléskor vegye figyelembe a külön tető akasztó és a kiegészítők között betartandó távolságokat (w, x és y) (5. és 6. tábl., 9. oldal). ÉPÜLETKÁROK VIGYÁZAT! a tömítetlenség miatt.! Minden külön tető akasztót és kiegészítőt központosan szereljen egy hódfarkú cserépre.! Szerelje fel a külön tető akasztó kiegészítőket (tartozék: az alkalmazási feltételeket lásd a "A tető akasztó kiegészítő beakasztása (tartozék)" fejezetet, a 2. oldalon) a rendelkezésre álló csavarokkal központosan a hódfakú cserépre (25. ábra).! Vágja le a felfekvő hódfarkú cserepet (25. ábra, szaggatott vonal).! Akassza a hódfarkú cserepet a tetőlécre (26. ábra).! Rögzítse a külön tető akasztó kiegészítőket a tetőléceken adott esetben kiegészítő tetőléceket kell felszerelni vagy a tetőléceket ki kell hézagolni, amire a hódfarkú cserepet ismét megfelelően fel lehet helyezni. 25. ábra A hódfarkú cserép vágása és a tető akasztó kiegészítők (tartozék) szerelése 26. ábra A hódfarkú cserép rögzítése Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200 23

24 6 A profilsínek és a tető akasztók szerelése! Helyezze fel a második hódfarkú cserép sort (27. ábra) és rögzítse.! Szerelje fel a külön tető akasztókat (28. ábra) a rendelkezésre álló csavarokkal. 27. ábra A második hódfarkú cserép sor szerelése! Vágja le ismét a felfekvő hódfarkú cserepeket (29. ábra) és rögzítse azokat.! Fedje be ismét a tetőt.! Szerelje fel a profilsíneket (lásd a "A profilsínek szerelése" fejezetet, a 2. oldalon). 28. ábra A külön tető akasztó szerelése 29. ábra A hódfarkú cserép vágása és szerelése 24 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200

25 A profilsínek és a tető akasztók szerelése Pala/zsindely burkolat A pala/zsindely tetőn végzett szerelést egy tetőfedőnek kell elvégeznie. Példaként egy külön tető akasztó szerelését és az építéskor elhelyezett lemezzel történő víztömör befedést (3. ábra, 4. és 6. poz.) mutatjuk be egy pala/zsindely tető befedése alapján.! Illessze a pala/zsindely burkolatot a helyi adottságokhoz.! Vegye figyelembe a külön tető akasztó és a kiegészítők között szereléskor betartandó távolságokat (w, x és y) (5. és 6. tábl., 9. oldal).! Szerelje fel a külön tető akasztókat (3. ábra, 5. poz.) és a tömítést (3. ábra, 2. és 7. poz.) a rendelkezésre álló csavarokkal (3. ábra, 3. poz.) a pala/zsindely tetőre.! Egy víztömör szerelés biztosítása érdekében a külön tető akasztó fölött és alatt lemezeket (3. ábra, 4. és 6. poz.) kell felszerelni ill. elhelyezni. 30. ábra Készre szerelt külön tető akasztó 4 A külön tető akasztónak elöl egy többszörös átfedésre (3. ábra,. poz.) kell felfeküdnie ábra A külön tető akasztó felszerelése egy többszörös átfedés esetén. poz.: A többszörös átfedés ábrázolása 2. poz.: Tömítés (építéskor) 3. poz.: Csavar 4. poz.: Lemez (építéskor) 5. poz.: Külön tető akasztó 6. poz.: Lemez (építéskor) 7. poz.: Tömítés (építéskor) Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 09/200 25

26 7 A kollektorok szerelése 7 A kollektorok szerelése Amikor Ön megkezdi a kollektorok szerelését, a következő biztonsági és használati tudnivalókat kell figyelembe vennie. ÉLETVESZÉLY FIGYELEM! a lezuhanás és a leeső elemek miatt.! Tegye meg a megfelelő balesetvédelmi intézkedéseket valamennyi tetőn végzett munkánál.! Minden tetőn végzett munkánál biztosítsa magát leesés ellen.! Mindig a saját védőruháját ill. felszerelését viselje.! A szerelés befejezése után ellenőrizze a szerelő készlet és a kollektorok biztonságos rögzítését. 32. ábra A tető síkja fölötti szerelés nézeti képe A szereléshez alkalmazzon a tetőfedő szakmában használatos emelőkészüléket vagy egy kielégítő teherbírású szívó emelőt (megkönnyíti az emelést). VIGYÁZAT! RENDSZERKÁROK A szállítás vagy a szerelés alatt a nem biztosított kollektorok leeshetnek. 26 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09

27 A kollektorok szerelése 7 7. A kollektorok behelyezése a kollektor tartókba és egymás közötti összekötése SÉRÜLÉSVESZÉLY VIGYÁZAT! A kollektorok szerelését mindig ketten végezzék.! Mindig a jobb oldali kollektorral kezdje.! Helyezze az első kollektort az előszerelt kollektor tartó vályatába.! Tolja le a kollektort (33. ábra,. és 2. poz.) a lecsúszás elleni védő elé (33. ábra, 4. poz.). Tolja fel a lecsúszás elleni védőt addig, amíg annak lehajtása a kollektor keret hornyába (33. ábra, 3. poz.) bekattan Gyárilag a rugós szalag bilincs (34. ábra, 2. poz.) a szolár tömlőn egy gumiszalaggal (34. ábra,. poz.) rögzített.! Mielőtt behelyezi a következő kollektort, tolja a rugós szalag bilincset (34. ábra, 2. poz.) az előszerelt szolár tömlő fölé (34. ábra,. poz.). Ügyeljen arra, hogy a második rugós szalag bilincs (34. ábra, 2. poz.) a szolár tömlőn helyezkedjen el. 33. ábra Az első kollektor behelyezése. poz.: Kollektor kád 2. poz.: Kollektor keret 3. poz.: A kollektor keret hornya 4. poz.: Lecsúszás elleni védő 2 RL VL 34. ábra A rugós szalag bilincs ráhúzása a szolár tömlőre. poz.: Előszerelt szolár tömlő 2. poz.: Rugós szalag bilincs Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09 27

28 7 A kollektorok szerelése! A következő kollektor behelyezésekor tolja az előszerelt szolár tömlőt a már felszerelt kollektor csatlakozására (35. ábra).! Végül helyezze a kollektort a kollektor tartóba. RENDSZERKÁROK VIGYÁZAT! A rugós szalag bilincs elhelyezkedésének korrigálása csak feszített állapotban lehetséges, a kék feszítő szalaggal. Egy fogóval történő utólagos meglazítás nem megengedett, mivel a bilincs korrózióvédelme károsodhat. VIGYÁZAT! SÉRÜLÉSVESZÉLY A kék feszítő szalagot csak a szolár tömlő szerelt állapotában és annak megfelelő pozíciójában szabad a szolár tömlőre húzni. 35. ábra A második kollektor behelyezése, a rugós szalag bilincs felhúzása Ha a szolár tömlőt zárni. ill. biztosítani kell, a feszítő gyűrűt a rugós szalag bilincsről le kell húzni.! Húzza meg a rugós szalag bilincs feszítő gyűrűjét. 28 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09

29 A kollektorok szerelése A kollektorok rögzítése Rögzítse a kollektorokat a szállítási terjedelem részét képező kollektor szorítókkal.! Helyezze a kettős szorító hajlítását a kollektorok üveglapjára (36. ábra). A kollektor szorítók csavarozásakor tartsa őket szilárdan, mivel ezek pontosan a kollektoron vannak. Ügyeljen arra, hogy a kettős szorítókon védőkupakok vannak (36. ábra,. poz.).! Csavarozza a kettős szorítókat a középső kollektor tartókhoz a rendelkezésre álló lencsefejű csavarokkal. A kollektor szorítók csavarozásához használja a rendelkezésre álló 5-ös imbuszkulcsot. 36. ábra A kollektorok központos rögzítése Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09 29

30 7 A kollektorok szerelése Ügyeljen arra, hogy a kétrészes távtartó bakok müanyag felsőrészei (38. ábra, 4. poz.) a müanyag alsórészére (38. ábra, 5. poz.) vannak rádugva. A müanyag felsőrészek támasztják alá a kollektorok keretét.! Billentse a távtartó bakokat enyhén előre és helyezze a kollektor szorítókat a kollektor keret hornyába.! Csavarozza a kollektor szorítókat az oldalsó kollektor tartókhoz a rendelkezésre álló lencsefejű csavarokkal. 37. ábra A kollektorok oldalsó rögzítése ábra A beakasztott kollektor szorító elvi rajza. poz.: Kollektor kád 2. poz.: Kollektor keret 3. poz.: Kollektor szorító 4. poz.: Távtartó bak müanyag felsőrész 5. poz.: Távtartó bak müanyag alsórész 6. poz.: Kollektor tartó 30 Szerelési utasítás SKN 2.0 tető síkja fölötti szerelés Kiadás: 200/09
