1 SOLARTUBE SÖTÉTEN SUGÁRZÓ FŐTİKÉSZÜLÉK TL.E MŐSZAKI INFORMÁCIÓ A SZERELİ ÉS A FELHASZNÁLÓ SZÁMÁRA

2 - 2 - TARTALOMJEGYZÉK FIGYELMEZTETÉS MŐSZAKI ELİÍRÁSOK 3. oldal 4. oldal - FŐTÉSI ELV 4. oldal - MŐKÖDÉSI ELV 4. oldal - LEÍRÁS 6. oldal - MŐSZAKI JELLEMZİK 10. oldal - JELLEMZİ MÉRETEK 12. oldal SZERELÉS 13. oldal - ELİÍRÁSOK 13. oldal - CSOMAGOLÁS 13. oldal - ÖSSZESZERELÉS 15. oldal - ELHELYEZÉS 21. oldal - GÁZCSATLAKOZÁS 22. oldal - ELEKTROMOS CSATLAKOZÁS 23. oldal - ÉGÉSI LEVEGİ 27. oldal - ÉGÉSTERMÉKEK 28. oldal - ÜZEMBEHELYEZÉS 29. oldal ÜZEMELTETÉS ÉS KARBANTARTÁS 30. oldal - VIZSGÁLATOK AZ IDÉNY KEZDETÉN 30. oldal - KARBANTARTÁS 30. oldal - MŐKÖDÉSI RENDELLENESSÉGEK 31. oldal - CSEREALKATRÉSZEK 32. oldal Információ kereskedelem (telefon): (1) Szakszerviz (Telefon/Fax): (1) , (1) Szakszerviz (Telefon): (06) , (06)

3 - 3 - FIGYELMEZTETÉS! A SOLARTUBE TL.E sötéten sugárzó infra gázkészüléket, amelyet használatba kíván venni, több éven át vizsgálták, és fejlesztették. A jelen információ tárgyát képezı készülék sikeresen kiállta az egységes európai gáz irányelvek által meghatározott számos vizsgálatot és ellenırzést (mechanikai, elektronikai mőködésbiztonság, károsanyag kibocsátás,...). Az ily módon kapott minısítést jelentı CE jelzés a tervezés, a gyártás és a készülék minıségének hivatalos elismerése. A készülék élettartama és teljesítménye akkor optimális szintő, ha alkalmazását, illetve karbantartását az itt leírtak, valamint az érvényben lévı elıírások szerint biztosítják. A SOLARONICS Kft. 2 éves garanciát ad az alkatrészekre és a készülékekre, azok leszállításától számítva. A garancia csak akkor érvényes, ha betartják a mőszaki információban megadott ajánlásokat, amelyek a gyártó elıírásait képezik, és az üzembehelyezést a SOLARONICS Kft-vel vagy az általa megbízott szakszervizzel végeztetik, majd az ennek megfelelı dokumentumot a SOLARONICS Kft. részére elküldik. A szerelı, miután meggyızıdött arról, hogy a készüléket a jelen mőszaki leírás szerint szerelték fel, 1. köteles tájékoztatni a felhasználót, hogy: - a felhasználó nem hajthat végre módosításokat a készülék tervezését és szerelését illetıen. A biztonsági elemek vagy a készülék mőködését, ill. az égési higiéniát befolyásoló alkatrészek legkisebb módosítása vagy cseréje azzal jár, hogy a készülék elveszti a garanciát! - az elıírt tisztítási és karbantartási mőveletek elvégzése elengedhetetlen! Évente egy megelızı karbantartás kötelezı! A SOLARONICS Kft. - karbantartási szerzıdés keretében - vállalja a felülvizsgálat elvégzését. 2. át kell adja a felhasználónak a készülék alkalmazására vonatkozó elıírásokat, a használati és karbantartási utasítással. A SOLARONICS Kft. fenntartja magának a jogot, hogy naprakész állapotba hozza ezt a Mőszaki információt! FIGYELEM! Ezt a készüléket nem szabad a háztartásban használni!

4 - 4 - MŐSZAKI ELİÍRÁSOK FŐTÉSI ELV Minden tárgy, amelynek hımérséklete magasabb mint az abszolút nulla, energiát bocsát ki elektromágneses sugárzás formájában. Ez egyenes vonalban terjed, vissza lehet tükrözni, és testekkel érintkezve hıvé alakul. Ezt a sugárzást infravörösnek nevezik, amikor a kibocsátási hımérséklet néhány száz Celsius fok nagyságrendő. Nem melegíti fel a levegıt, mégis különösen alkalmas olyan épületek főtésére, amelyek - nagy légterőek, - kevéssé vagy gyengén szigeteltek, - amelyekben a levegı cserélıdése jelentıs, illetve vagy - részleges vagy - zónánkénti főtést igényelnek. MŐKÖDÉSI ELV A SOLARTUBE TL.E sötéten sugárzó infra készülék direkt gázfelhasználású idıszakos főtési rendszert alkot. Mőködik földgázzal, propángázzal, valamint propán-bután gázzal a gázkészülékekre vonatkozó európai irányelveknek megfelelıen. Ez a készülék a hıt infravörös sugárzással állítja elı, és az égéstermékeket a helyiségen kívülre juttatja a beépített füstgáz ventilátor segítségével. Az egyes típusok hatásos teljesítménye: SOLARTUBE HİTERHELÉS FŐTİTELJESÍTMÉNY TL.E kw 20,5 kw TL.E kw 32,5 kw TL.E kw 38,0 kw A SOLARTUBE TL.E készülékek jellemzıje, hogy a gáz az egyenes csı belsejében ég el. A csıben vákuumot elıállító füstgáz-elszívó ventilátor meghosszabbítja az atmoszférikus égı által kibocsátott lángot, és elszívja az égéstermékeket. Az így főtött csı infravörös sugárzást bocsát ki, amelyet egy ernyı irányít a főtendı testek felé.

5 - 5 - MŐKÖDÉSI CIKLUS Feszültség alá helyezés Ionizációs áramkör ellenırzése Biztonságba helyezés Nyomáskapcsoló-érintkezı nyugalmi helyzetben IGEN Elszívó indul NEM Nyomáskapcsoló-érintkezı Munkahelyzetben IGEN Elıszellıztetés 20 másodperc NEM Gyújtás Mágnesszelep nyitása NEM Lángészlelés kevesebb, mint 10 másodperc alatt IGEN Mágnesszelep zárása Mágnesszelep zárása Mágnesszelep nyitva tartása Mágnesszelep zárása Gyújtás leállítása Gyújtás leállítása Vákuumhiány érzékelése Lángkialvás érzékelése Biztonságba helyezés Mőködés Megjegyzés: újraindítás árammegszakítással, utána újbóli feszültség alá helyezéssel.

6 - 6 - LEÍRÁS CE: A II2Er3+ kategóriájú SOLARTUBE TL.E készülék CE jelzést kapott földgázzal, valamint propángázzal, ill. propán-bután gázzal történı üzemeltetésnél, a gázkészülékekre vonatkozó európai irányelveknek és az EN 437 szabványnak megfelelıen. A KÉSZÜLÉK

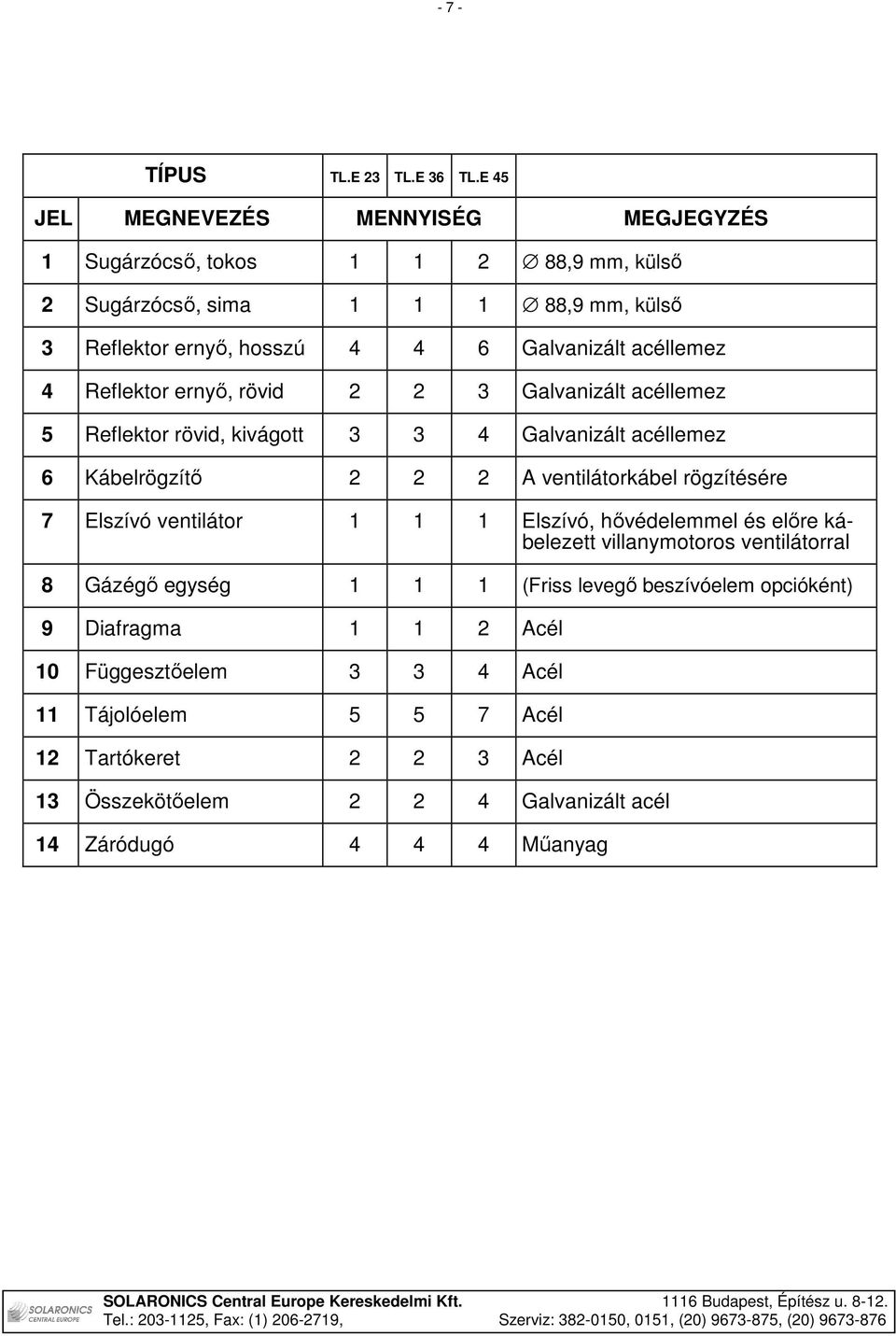

7 - 7 - TÍPUS TL.E 23 TL.E 36 TL.E 45 JEL MEGNEVEZÉS MENNYISÉG MEGJEGYZÉS 1 Sugárzócsı, tokos ,9 mm, külsı 2 Sugárzócsı, sima ,9 mm, külsı 3 Reflektor ernyı, hosszú Galvanizált acéllemez 4 Reflektor ernyı, rövid Galvanizált acéllemez 5 Reflektor rövid, kivágott Galvanizált acéllemez 6 Kábelrögzítı A ventilátorkábel rögzítésére 7 Elszívó ventilátor Elszívó, hıvédelemmel és elıre kábelezett villanymotoros ventilátorral 8 Gázégı egység (Friss levegı beszívóelem opcióként) 9 Diafragma Acél 10 Függesztıelem Acél 11 Tájolóelem Acél 12 Tartókeret Acél 13 Összekötıelem Galvanizált acél 14 Záródugó Mőanyag

8 - 8 - GÁZÉGİ EGYSÉG

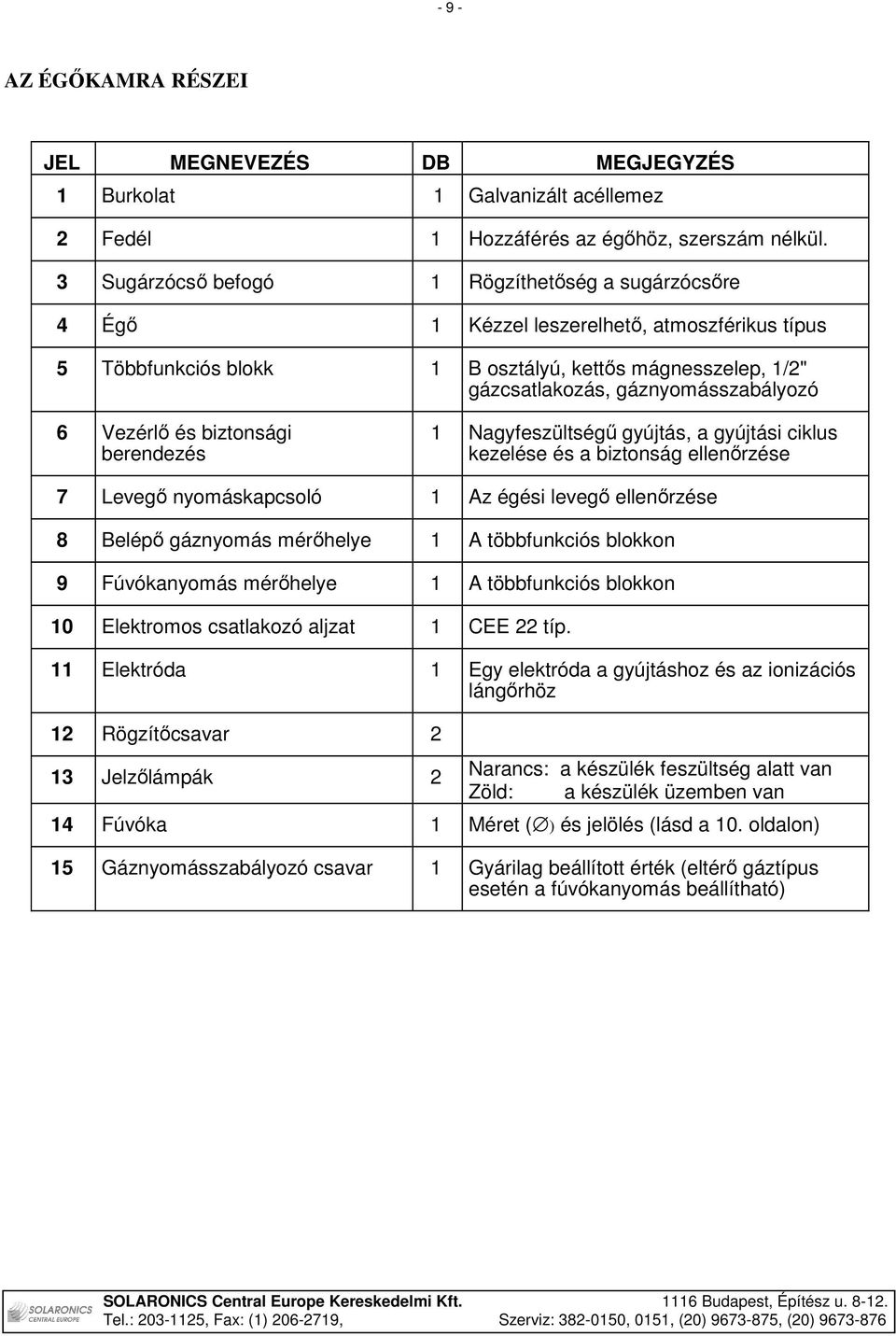

9 - 9 - AZ ÉGİKAMRA RÉSZEI JEL MEGNEVEZÉS DB MEGJEGYZÉS 1 Burkolat 1 Galvanizált acéllemez 2 Fedél 1 Hozzáférés az égıhöz, szerszám nélkül. 3 Sugárzócsı befogó 1 Rögzíthetıség a sugárzócsıre 4 Égı 1 Kézzel leszerelhetı, atmoszférikus típus 5 Többfunkciós blokk 1 B osztályú, kettıs mágnesszelep, 1/2" gázcsatlakozás, gáznyomásszabályozó 6 Vezérlı és biztonsági berendezés 1 Nagyfeszültségő gyújtás, a gyújtási ciklus kezelése és a biztonság ellenırzése 7 Levegı nyomáskapcsoló 1 Az égési levegı ellenırzése 8 Belépı gáznyomás mérıhelye 1 A többfunkciós blokkon 9 Fúvókanyomás mérıhelye 1 A többfunkciós blokkon 10 Elektromos csatlakozó aljzat 1 CEE 22 típ. 11 Elektróda 1 Egy elektróda a gyújtáshoz és az ionizációs lángırhöz 12 Rögzítıcsavar 2 13 Jelzılámpák 2 Narancs: a készülék feszültség alatt van Zöld: a készülék üzemben van 14 Fúvóka 1 Méret ( ) és jelölés (lásd a 10. oldalon) 15 Gáznyomásszabályozó csavar 1 Gyárilag beállított érték (eltérı gáztípus esetén a fúvókanyomás beállítható)

10 MŐSZAKI JELLEMZİK MODELL TL.E 23 TL.E 36 TL.E 45 Kategória II2Er3+ Névleges hıterhelés [kw] Névleges főtıteljesítmény [kw] 20,5 32,5 38 G20.1 Névleges csatlakozási nyomás: 25 mbar (min. 17 / max. 25 mbar) Névleges gázfogyasztás 15 C,1013 mbar-nál 2,57 m 3 /h 4 m 3 /h 4,67 m 3 /h G31(Propán) Névleges csatlakozási nyomás: 37 mbar (min. 25 / max. 45 mbar) Névleges gázfogyasztás 15 C,1013 mbar-nál 1,6 kg/h 2,54 kg/h 2,97 kg/h Gázcsatlakozás 1/2 " Elektromos csatlakozás 230 V (+ 10%, - 15%); 50 Hz CEE 22 csatlakozó, Fázis, Nulla + Föld Áramfelvétel indításkor [A] 0,41 0,5 1 Áramfelvétel üzem közben [A] 0,37 0,45 0,75 Felfüggesztési pontok száma [db] Tömeg [kg] A SOLARTUBE TL.E készülékeket úgy lehet alkalmazni a különbözı gázokhoz, hogy kicseréljük a fúvókát (melyet az átmérıje határoz meg), és/vagy szabályozzuk a fúvókán a nyomást a gáznyomásszabályozó beállítócsavarjával. (A beállítási adatokat lásd a következı oldalon). Ezt a mőveletet csak szakképzett szerelı végezheti el! Az átállításhoz meg kell rendelni a SOLARONICS Kft tıl azt a készletet, amelyben benne van a fúvóka és az információ a gáz megváltoztatásáról!

11 MŐSZAKI JELLEMZİK MODELL TL.E 23 TL.E 36 TL.E 45 KATEGÓRIA II2Er3+ Névleges hıterhelés 23 kw 36 kw 43 kw Névleges főtıteljesítmény 20,5 kw 32,5 kw 38 kw Névleges gázfogyasztás 15 o C-on, 1013 mbar-on, a referenciagázok esetében: G20 földgáz 2,57 m 3 /h 4 m 3 /h 4,67 m 3 /h G31 propán 1,6 kg/h 2,54 kg/h 2,97 kg/h Gázcsatlakozás ½ ½ ½ Elektromos csatlakozás: 230 V (+10%-15%) 50 Hz, 2 pólus+föld, CEE 22 aljzat Áramfelvétel indításkor [A] 0,41 0,5 1 Üzemelésnél [A] 0,37 0,45 0,75 Teljes tömeg [kg] Felfüggesztési pontok száma [db] Beállítási adatok az egyes gáztípusokhoz Gáz Fúvóka Bemenı- Fúvókanyomás normál minimum maximum [mbar] SOLARTUBE TL.E 23 Földgáz Propán SOLARTUBE TL.E 36 Földgáz Propán SOLARTUBE TL.E 45 Földgáz Propán

12 JELLEMZİ MÉRETEK TL.E 23 és 36 D B E C A TL.E 45 F B E D C A SOLARTUBE A B C D E F Szélesség Magasság TL.E TL.E TL.E

13 ELİÍRÁSOK SZERELÉS A szerelésnek meg kell felelnie az érvényben lévı elıírásoknak és szabályoknak. A kivitelezést ennek megfelelıen kell végezni a TL.E készülék elhelyezése során. Ebben a tekintetben a szerelınek feltétlenül be kell tartania a gázszerelésre vonatkozó szabványok elıírásait. A szerelı gyızıdjön meg arról, hogy - a gáz nyomása a készülék bemeneténél megegyezzen az adattáblán feltüntetett értékkel, - a gázhálózatra való csatlakozás helyesen történt-e, - a TL.E készülék csatlakozójának elektromos bekötése a gépkönyv elıírási szerint történjen, - helyesen csatlakoztatta-e a sugárzót az elektromos hálózatra. Ne helyezze feszültség alá a sugárzót! Ezt csak a beüzemelı szerviz végezheti el! Végül a szerelı felelıssége, hogy betanítsa a felhasználót arra, hogyan mőködik a berendezés, és milyen a rendszeres éves karbantartás a jelen információ elıírásai szerint. Készítse el a felhasználóval a szerelés átvételének jegyzıkönyvét, és adja át a neki ezt a gépkönyvet. CSOMAGOLÁS Minden SOLARTUBE TL.E négy egységben kerül szállításra: TL.E_ karton amely tartalma: - 1 db gázégı, - 1 db elszívó ventilátor, - 1 db csatlakozó dugó az elektromos hálózatra valócsatlakozáshoz - 1 db dugó, 1 db lengı aljzat és 1 db kábel a gázégı, ill. a ventilátor összekötéséhez - 1 db mőanyag tasak a tartók és az összekötı elemek rögzítésére szolgáló csavarokkal - 1 db tájolóelem és 1 db függesztıtartó - 2 db kis reflektor - 3 db kis reflektor, kivágással - 1 db diafragma, 53 mm mérettel - 2 db csipesz a gázégı-ventilátor összekötıkábel rögzítéséhez - 6 db zárható függesztıszem - 1 tubus tömítıpaszta, a csövek összeillesztéséhez 2. 1 karton, melynek tartalma: 4 db reflektor lemez 3. 2 db tartókeret 4. Egy sugárzócsı készlet, melynek tartalma: - 1 db sugárzócsı, tokos, 89 külsı, hossza: 4,6 m, vörös színnel jelzett - 1 db sugárzócsı, sima, 89 külsı, hossza: 4,6 m

14 TL.E karton amely tartalma: - 1 db gázégı, - 1 db elszívó ventilátor, - 1 db csatlakozó dugó az elektromos hálózatra valócsatlakozáshoz - 1 db dugó, 1 db lengı aljzat és 1 db kábel a gázégı, ill. a ventilátor összekötéséhez - 1 db mőanyag tasak a tartók és az összekötı elemek rögzítésére szolgáló csavarokkal - 1 db tájolóelem és 1 db függesztıtartó - 2 db kis reflektor - 3 db kis reflektor, kivágással - 1 db diafragma, 53 mm mérettel - 2 db csipesz a gázégı-ventilátor összekötıkábel rögzítéséhez - 6 db zárható függesztıszem - 1 tubus tömítıpaszta, a csövek összeillesztéséhez 2. 1 karton, melynek tartalma: 4 db reflektor lemez 3. 2 db tartókeret 4. Egy sugárzócsı készlet, melynek tartalma: - 1 db sugárzócsı, 89 külsı, hossza: 6 m, vörös színnel jelzett - 1 db sugárzócsı, sima 89 külsı, hossza: 6 m TL.E karton, melynek tartalma: - 1 db gázégı, - 1 db elszívó ventilátor, - 1 db csatlakozó dugó az elektromos hálózatra valócsatlakozáshoz - 1 db dugó, 1 db lengı aljzat és 1 db kábel a gázégı, ill. a ventilátor összekötéséhez - 1 db mőanyag tasak a tartók és az összekötı elemek rögzítésére szolgáló csavarokkal - 1 db tájolóelem és 1 db függesztıtartó - 3 db kis reflektor - 4 db kis reflektor, kivágással - 1 db diafragma, 53 mm és 1 db diafragma, 41 mm mérettel - 2 db csipesz a gázégı-ventilátor összekötıkábel rögzítéséhez - 8 db zárható függesztıszem - 1 tubus tömítıpaszta, a csövek összeillesztéséhez 2. 1 karton, melynek tartalma: 6 db reflektor lemez 3. 3 db tartókeret 4. Egy sugárzócsı készlet, melynek tartalma: - 1 db sugárzócsı, tokos, 89 külsı, hossza: 4,6 m, vörös színnel jelzett - 1 db sugárzócsı, tokos, 89 külsı, hossza: 4,6 m, jelzés nélkül - 1 db sugárzócsı, sima, 89 külsı, hossza: 4,6 m

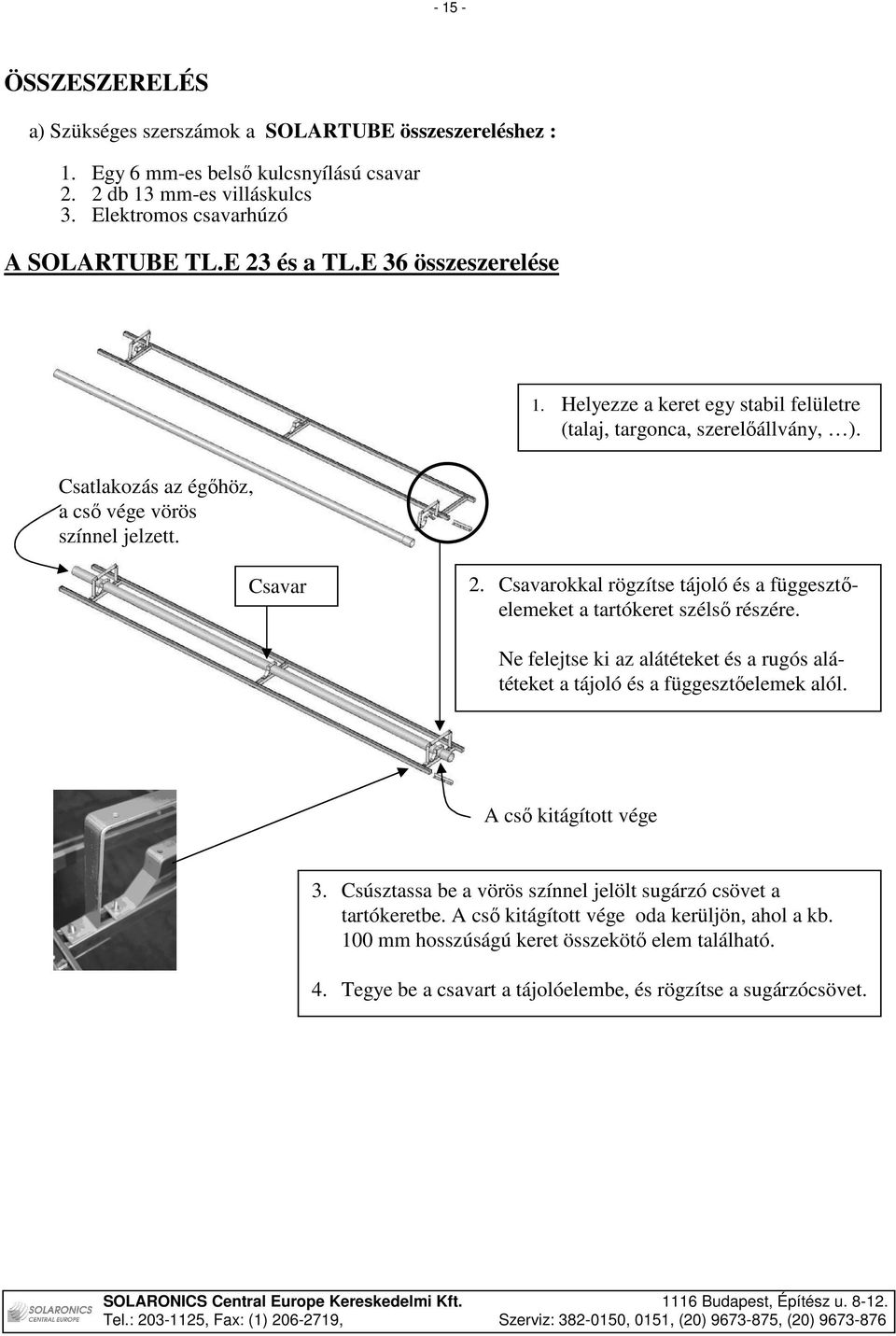

15 ÖSSZESZERELÉS a) Szükséges szerszámok a SOLARTUBE összeszereléshez : 1. Egy 6 mm-es belsı kulcsnyílású csavar 2. 2 db 13 mm-es villáskulcs 3. Elektromos csavarhúzó A SOLARTUBE TL.E 23 és a TL.E 36 összeszerelése 1. Helyezze a keret egy stabil felületre (talaj, targonca, szerelıállvány, ). Csatlakozás az égıhöz, a csı vége vörös színnel jelzett. Csavar 2. Csavarokkal rögzítse tájoló és a függesztıelemeket a tartókeret szélsı részére. Ne felejtse ki az alátéteket és a rugós alátéteket a tájoló és a függesztıelemek alól. A csı kitágított vége 3. Csúsztassa be a vörös színnel jelölt sugárzó csövet a tartókeretbe. A csı kitágított vége oda kerüljön, ahol a kb. 100 mm hosszúságú keret összekötı elem található. 4. Tegye be a csavart a tájolóelembe, és rögzítse a sugárzócsövet.

16 diafragma Összekötıelem Anya + rugós alátét 5. Tolja egymásba az elsı és a második keret elemet és csavarozza össze azokat. Ne felejtse ki a csavarkötésekbıl a lapos és a rugós alátéteket. 6. Helyezze be a diafragmát (53 mm) a sugárzócsı kitágított végébe. Csavar + sima alátét 7. Tolja be a sima sugárzócsövet a második tartókeretbe, néhány centiméter távolságba a vörössel jelzett csıtıl. 8. A tömítıpasztával készítsen egy "győrőt", a sima csı végétıl kb. 15 mm-re. Ezután a sima csövet a tömítıgyőrővel ellátott végével tolja be a vörössel jelzett csıbe. Rögzítse egymáshoz a két csövet a készülékkel szállított rögzítıcsavarral.

17 Helyezze fel a gázégıt a vörössel jelölt sugárzócsı végére, és rögzítse azt a gázégı csonkjában lévı csavarokkal. 11. Gyızıdjön meg arról, hogy a csı úgy helyezkedjen el a csatlakozó csonkban, hogy a tömítettség megfelelı legyen. A A A A 12. Helyezze be a 4 db hosszú reflektort (A) az egyik hosszanti tartósínbe, majd kézzel meghajlítva (nem megtörve) a másikba. B B C B 13. Helyezze rá a 3 db kivágással ellátott kis reflektort (B) a függesztıtartókra úgy, hogy a nagy reflektorokat 50 mmrel lefedjék. 14. Helyezze a 2 db középsı kis reflektort (C) a nagy reflektorok fölé, óvatosan behajlítva azokat a tartókeretbe. 15. Akassza be a zárható függesztıszemeket a 3 db függesztıtartóba. C

18 A SOLARTUBE TL.E 45 összeszerelése 1. Helyezze a keret egy stabil felületre (talaj, targonca, szerelıállvány, ). Csatlakozás az égıhöz, a csı vége vörös színnel jelzett. Csavar 3. Csavarokkal rögzítse tájoló és a függesztıelemeket a tartókeret szélsı részére. Ne felejtse ki az alátéteket és a rugós alátéteket a tájoló és a függesztıelemek alól. A csı kitágított vége 4. Csúsztassa be a vörös színnel jelölt sugárzó csövet a tartókeretbe. A csı kitágított vége oda kerüljön, ahol a kb. 100 mm hosszúságú keret összekötı elem található. 5. Tegye be a csavart a tájolóelembe, és rögzítse a sugárzócsövet.

19 Elszívó ventilátor felıli vég Összekötıelem Sima csı Összekötıelem Kitágított csıvég Gázégı felıli vég Anya + rugós alátét 5. Tolja egymásba az elsı és a második keret elemet, és csavarozza össze azokat. Ne felejtse ki a csavarkötésekbıl a lapos és a rugós alátéteket. 6. Helyezze be a diafragmát (53 mm) a vörössel jelzett sugárzócsı kitágított végébe. Csavar + sima alátét 7. Tolja be a piros jelzés nélküli, kitágított végő, 2. sugárzócsövet a második tartókeretbe, néhány centiméter távolságba a vörössel jelzett csıtıl. 8. A tömítıpasztával készítsen egy "győrőt" a 2. csı sima végétıl kb. 15 mm-re. Ezután a 2. csövet a tömítıgyőrővel ellátott végével tolja be a vörössel jelzett csıbe. Rögzítse egymáshoz a két csövet a készülékkel szállított rögzítıcsavarral.

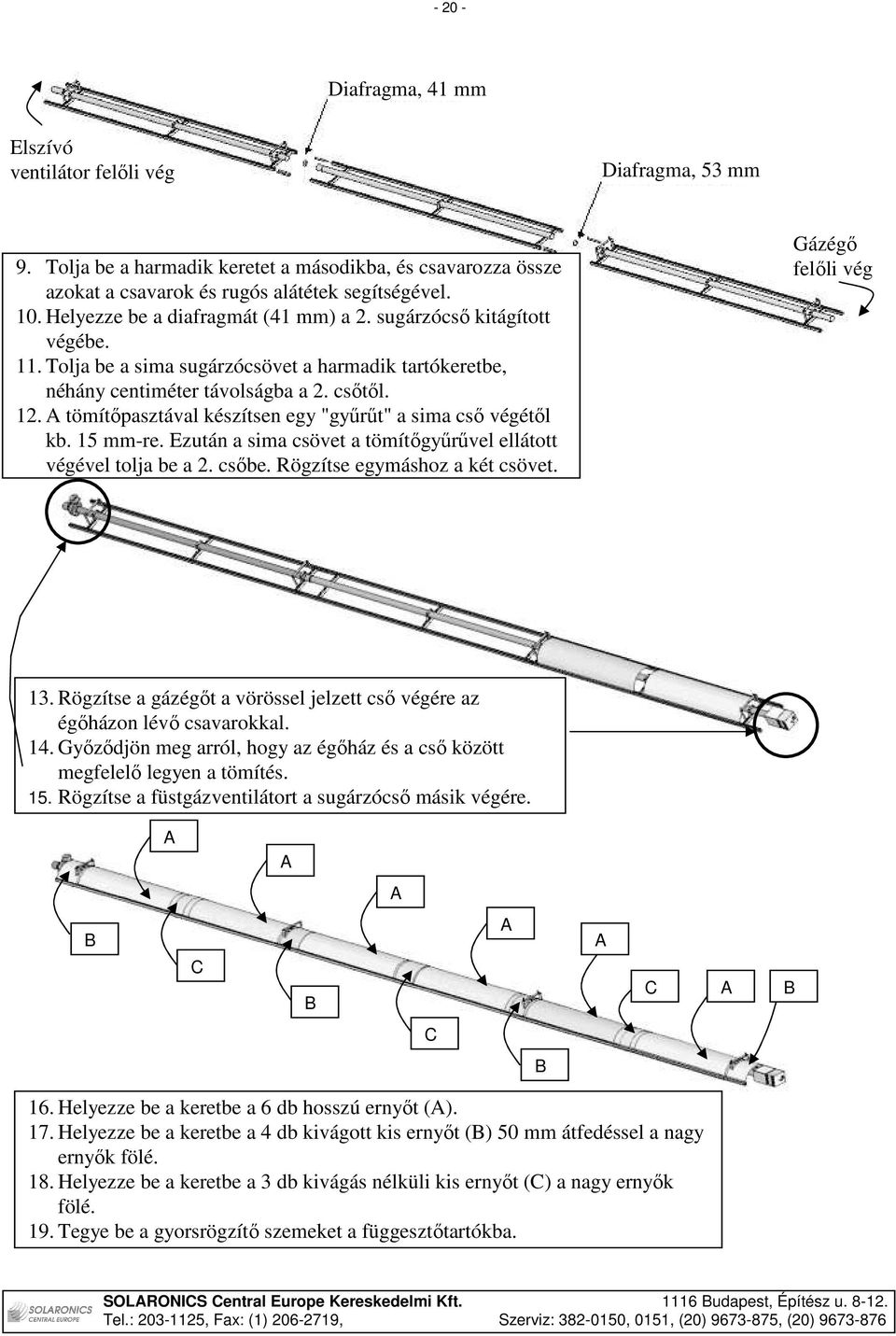

20 Diafragma, 41 mm Elszívó ventilátor felıli vég Diafragma, 53 mm 9. Tolja be a harmadik keretet a másodikba, és csavarozza össze azokat a csavarok és rugós alátétek segítségével. 10. Helyezze be a diafragmát (41 mm) a 2. sugárzócsı kitágított végébe. 11. Tolja be a sima sugárzócsövet a harmadik tartókeretbe, néhány centiméter távolságba a 2. csıtıl. 12. A tömítıpasztával készítsen egy "győrőt" a sima csı végétıl kb. 15 mm-re. Ezután a sima csövet a tömítıgyőrővel ellátott végével tolja be a 2. csıbe. Rögzítse egymáshoz a két csövet. Gázégı felıli vég 13. Rögzítse a gázégıt a vörössel jelzett csı végére az égıházon lévı csavarokkal. 14. Gyızıdjön meg arról, hogy az égıház és a csı között megfelelı legyen a tömítés. 15. Rögzítse a füstgázventilátort a sugárzócsı másik végére. A A A B C B A A C A B C B 16. Helyezze be a keretbe a 6 db hosszú ernyıt (A). 17. Helyezze be a keretbe a 4 db kivágott kis ernyıt (B) 50 mm átfedéssel a nagy ernyık fölé. 18. Helyezze be a keretbe a 3 db kivágás nélküli kis ernyıt (C) a nagy ernyık fölé. 19. Tegye be a gyorsrögzítı szemeket a függesztıtartókba.

21 ELHELYEZÉS A SOLARTUBE TL.E sugárzókat ipari környezetben történı üzemelésre tervezték. Elınyös, ha a vásárlás elıtt pontosan közlik a SOLARONICS Kft-vel a légkör jellegét, vannak-e benne agresszív vagy korrozív anyagok. A SOLARTUBE TL.E sugárzók teljesítményét, számát, szerelési magasságát és helyzetét pontosan hozzá lehet igazítani az igényekhez. Minimális/maximális felszerelési magasság: Minimális távolság az éghetı anyagoktól: TL.E 23 TL.E 36 TL.E m 5-7 m 6-9 m - Maximális megdöntés: max. 30 o - Megdöntés az elszívóventilátor felé Max à 15cm cm maxi A különbözı szerelési módokkal teljesen le lehet fedni a helyiség területét. BESUGÁRZOTT TERÜLET [m 2 ] FELFÜGGESZTESI MAGASSAG [m] => Vízszintes elhelyezés TL.E , Hosszúság szélesség [m] TL.E Terület [m²] TL.E ban megdöntött elhelyezés TL.E 23 Hosszúság szélesség [m] TL.E 36 Terület [m²] TL.E

22 GÁZCSATLAKOZÁS A SOLARTUBE TL.E sugárzót az üzemben olyan típusú gázzal próbálják ki, amilyet a vevı használ. Ezt feltüntetik a készüléken lévı adattáblán. Használat elıtt a csıvezetéket meg kell ütögetni, és sőrített levegıvel ki kell fúvatni. A sugárzót a gázégı egységnél, a mágnesszelep bemeneténél kell rácsatlakozni a gázhálózatra (1/2" külsı menet). Szükséges eszközök: - Minden egyes SOLARTUBE TL.E elıtt kötelezı egy elzáró szelep beépítése. - Ajánlott egy gázszőrı felszerelése, a készülék alkatrészeinek megóvása érdekében. - Abban az esetben, ha a gáz nyomása nagyobb a szükséges normál bemenı nyomásnál (ld. mőszaki jellemzık), nyomásszabályozó alkalmazása elengedhetetlen. - Szintén kötelezı a készüléknek flexibilis csıvel való csatlakoztatása a hálózathoz. Ez megkönnyíti a fel- és leszerelést, továbbá elkerülhetı a mechanikai erıhatások átadása. A beépítésre javasolt eszközök szerelési sorrendje: A nyomásszabályozót opcióként tudjuk szállítani. ELVÉGZENDİ MŐVELETEK A CSİVEZETÉKEK TISZTÍTÁSA Mielıtt a készülékeket a gázvezetékre csatlakoztatják, fontos a gázvezeték teljes és alapos kitisztítása, ezután a légtelenítés elvégzése. Ehhez: - Ellenırizze, hogy az elzárók zárva vannak. - Helyezze a csıvezetéket az üzemi nyomás kétszeresének megfelelı nitrogénnyomás alá. - Nyissa ki minden készülék elzáróját, majd ha a szennyezıdéseket eltávolította, zárja el újra azokat. TÖMÍTETTSÉG-ELLENİRZÉS Amikor a SOLARTUBE TL.E sugárzót bekötötték a gázhálózatba, ellenırizni kell a csatlakozások tömítettségét. Ezt a mőveletet minden össze- és újraszerelési beavatkozás után el kell végezni. Erre a célra használjon szappanos oldatot vagy más megfelelı anyagot.

23 ELEKTROMOS CSATLAKOZTATÁS A készülék elektromos hálózatra való csatlakoztatása csak elosztótábla közbeiktatásával történhet. Az elektromos szerelés feleljen meg az MSZ 172 illetve az MSZ 1600 szabványok elıírásainak. FIGYELEM! FONTOS! Az elektromos hálózattal szemben támasztott követelmények: - egyfázisú feszültség: 230 V (±10-15%); 50 Hz - az elektromos hálózatban a PE és N vezetık között nem lehet feszültség! Ha a két feltétel valamelyike nem teljesül, a berendezést csak védıtranszformátor közbeiktatásával szabad beüzemelni. VEZETÉKEK SZÁMA A készülékek bekötéséhez két aktív vezeték (a nulla és a fázis) és egy védıvezeték (föld), összesen 3 ér szükséges. Különösen hangsúlyozzuk, hogy hajlékony, többeres kábelt kell használni, ahol a vezetékek minimális keresztmetszete 0,75 mm 2. A szabvány szerint a zöld-sárga vezeték a föld, a kék a nulla és a fekete a fázis. A vezetéknem nem szabad a készülék fölött haladnia. Amennyiben ez elkerülhetetlen, akkor legalább 0,5 m távolságot kell tartani a készüléktıl. A sugárzók által felvett teljesítmény: TL.E VA TL.E VA TL.E VA Az elıírt védelem: SOLARTUBE TL.E 23 TL.E 36 TL.E 45 Felvett teljesítmény [VA] 100 VA 130 VA 230 VA Biztosíték 1 A 2 A 4 A 1 A 2 A 4 A 2 A 4 A 6 A Készülékszám A SOLARTUBE TL.E-t a készülékekkel együtt szállított dugóval kell a hálózatra csatlakoztatni. Fontos a csatlakozó belsejében lévı bekötési utasítás pontos betartása! A csatlakozási pontok szembıl nézve Föld N: Nulla L: Fázis

24 ELSZÍVÓ- VENTILÁTOR ÉGİKAMRA

25 A SOLARTUBE TL.E sugárzókat kézzel vagy automatikusan vezérelhetjük. A kézi vezérlés típusa: KI vagy BE (kétpont szabályozó) A megszakítóknak elérhetı helyen kell lenni, vagy központosítva főtési zónánként egy közös kapcsolótáblán vagy egyedileg, minden SOLARUBE TL.E-nél külön. Automatikus vezérlés - szabályozás A hımérséklet automatikus szabályozása a készülékek ki-be kapcsolásával történik a készülékek elektromos betápjánál, programozható vezérlıszekrény vagy termosztát közbeiktatásával. A szabályozó készüléket lehet egy sugárzóhoz vagy készülékcsoportonként (zónánként) felszerelni. Vezérlı és szabályzó egység heti programozású órával Egyzónás TH 011/1 Kétzónás TH 012/1 Háromzónás TH 013/1 Négyzónás TH 014/1 A szabályozószekrényekkel 15 db TL.E 23 vagy 10 db TL.E 36 vagy 6 db TL.E 45 készülék vezérelhetı zónánként. A szabályozószekrény részei: általános megszakító védelem 1 A biztosítékkal (parancs) védelem 6 A biztosítékkal (teljesítmény) - zónánként relé - zónánként 1 db elektronikus termosztát - zónánként 1 db napi, heti digitális óra az összes zónához (Opció: digitális óra minden zónához külön) A vezérlıegységek megrendelhetık a SOLARONICS Kft-tıl. A fent bemutatott vezérlıdobozokat kábelezve szállítjuk, speciális használati utasítással. Minden egyes vezérlıszekrény zónánként egy fekete szondával rendelkezik. Azon kívül, hogy betartják az utasításokat a vezérlıegység felszerelésénél, a szondát fejmagasságban kell elhelyezni olyan helyen, ahol nincs kitéve légáramlatoknak, és egyenletesen kapja a sugárzást. A szondát rögzítéskor hıszigeteléssel kell ellátni, ha falra szerelik. A hideg fal megakadályozza a szonda megfelelı mőködését. A szonda és a szabályzó között 2 1 mm 2 (maximum 100 m), árnyékolt kábelt használjon. A kábel kéteres legyen, és az erısáramú vezetékektıl a lehetı legnagyobb távolságban helyezze el azt. A vezérlıdoboz elemeinek elrendezésén vagy kábelezésén nem szabad módosítani!

26 Példa: a sugárzók felszerelésének bekötési vázlata TH 011/1 típ. vezérlésbe

27 ÉGÉSI LEVEGİ A SOLARTUBE mőködéséhez szükséges levegı mennyisége: - 40 Nm 3 /h - 1 db TL.E Nm 3 /h - 1 db TL.E Nm 3 /h - 1 db TL.E 45 esetében. Az égéshez szükséges levegı felvehetı: a) a helyiségbıl, ha az megengedett vagy lehetséges a megfelelı levegıcsere. b) a helyiségen kívülrıl, ha friss levegı beáramlást bevezetı csövet csatlakoztatnak a gázégı szekrényhez. Hogy ne módosuljanak a gázégı mőködési jellemzıi, a levegıcsonknál mért nyomásesésnek 15 Pa alatt kell maradnia. A külsı levegı bevezetéséhez a TL.E készülékekhez a SOLARONICS opcióként egy adaptert szállít 124 mm csatlakozási mérettel külsı Az adaptert az égıkamra fedelének helyére kell tenni.

28 ÉGÉSTERMÉKEK, A HELYISÉG SZELLİZTETÉSE KIVEZETÉS A HELYISÉGEN KÍVÜLRE Az égéstermék kivezetését egyedi módon kell megvalósítani! A SOLARTUBE TL.E készülékek egy 110 mm átmérıjő égéstermék elvezetı csonkkal kerülnek szállításra. (A SOLARONICS opcióként egy tömített szőkítıidomot szállít, amellyel a gyári, D100 mérető, tömített füstcsövek alkalmazhatók). 2 rögzítı elszívóventilátor ventilátor D 111 D100 külsı A füstcsatornát közvetlenül ehhez kell csatlakoztatni, és átmérıjének min. 100 mm-nek kell lennie. Ezt az átmérıt nem szabad csökkenteni! A füstcsatornának nem lehet mélypontja, alumíniumból vagy rozsdamentes acélból kell készíteni, hegesztett vagy húzott kivitelben. Az égéstermék-elvezetıcsonk semmi esetre sem terhelhetı a füstcsatorna súlyával. A füstcsatornát úgy kell rögzíteni, hogy az a sugárzócsı mozgását ne akadályozza. Az égéshez szükséges levegıt biztosító épületszellızésnek a vonatkozó elıírásoknak kell megfelelnie. A füstcsatorna hossza maximum 8 méter lehet! Hegesztett vagy húzott kivitel A FÜSTCSATORNA MEGENGEDETT NYOMÁSVESZTESÉGE A SOLARTUBE TL.E 23 és 36 esetében a füstcsatorna nyomásvesztesége nem lehet több mint 20 Pa. A számítás megkönnyítéséhez használjuk a következı egyenértékőségeket: 1 m csatorna 100 mm... 1,2 Pa 90 könyök... 2,5 Pa 45 könyök... 1,2 Pa esısapka... 6 Pa A TL.E 45 sugárzóknál a füstcsatorna nyomásvesztesége nem lehet több mint 30 Pa. 1 m csatorna 100 mm... 2,5 Pa 90 könyök... 5 Pa 45 könyök... 2,5 Pa esısapka Pa Megjegyzés: a füstgáz kivezetések falon kívüli végébe madárvédı háló beépítése szükséges. A SOLARONICS külön megrendelésre szállítja az égéstermék-kivezetés elemeit (könyökök 90, 45, 30, egyenes füstcsövek 1 m, 0,5 m, 0,25 m, Szőkítı Ø110/100, KB22100 típ. tetıkivezetés).

29 ÜZEMBEHELYEZÉS Üzembehelyezés elıtt ellenırizendı: - hogy a gázelzáró szelep nyitva van-e - hogy a szabályozó rendszer ad-e mőködési parancsot - megfelelı-e a gáznyomás - a rendelkezésre álló gáz azonos-e a készülék felirati tábláján feltüntetettel - megfelelı-e a gázhálózat légtelenítése és tömítettsége - megvan-e az elıírt elektromos tápfeszültség Ezután: - nyissa ki a gázelzáró szelepet - helyezze a készüléket feszültség alá - a szekrényen kigyullad a narancssárga lámpa (feszültség alatt) - a szekrényen kigyullad a zöld lámpa kb. 15 mp elıszellıztetés után (láng jelenléte). Gyızıdjön meg arról, hogy a készülékbe a megfelelı nyomású gáz áramlik-e (esetleg szükséges lehet a nyomásszabályozó cseréje), és megfelelı-e a nyomás a fúvókán. Ha nem gyújt: - Ismételje meg az indítási mőveletet, de elıtte szakítsa meg az áramellátást másodpercre. Amikor a készülék nyugalmi állapotban van, az elszívó egy ideig még továbbmőködik. A SOLARTUBE LEÁLLÍTÁSA: - Szakítsa meg a tápfeszültséget. - Hosszabb leállítás esetén zárja el a gázelzárót is.

30 ÜZEMELTETÉS ÉS KARBANTARTÁS VIZSGÁLATOK AZ IDÉNY KEZDETÉN Végezzen el egy indításpróbát, hogy megállapítsa, a készülék szabályszerően mőködik-e. Elıfordul, hogy a készüléket nehéz begyújtani a főtési idény kezdetén. Ha több kísérlet után a készülék továbbra sem gyullad, ki kell hívni a szervizt. A szabályszerő mőködés ellenırzése Két próbát végezhetünk: a) ha a készüléket beindította, hagyja néhány percig üzemelni, azután zárja el a gázt, majd 6-8 másodperc után nyissa ki újra. Az égıfejnek ki kell aludnia. Kísérelje meg újraindítani a készüléket 10 másodperccel azután, hogy az égıfej kialudt. b) hagyja üzemelni a készüléket 3-4 percig mint az elıbb. Miután leszerelte az égéstermék elvezetıcsonkot, zárja el az égéstermékek kivezetınyílását. A gázégınek ki kell aludnia. Tegye szabaddá az égéstermék szellızınyílást. Kb. 30 mp múlva a készüléknek újra mőködésbe kell lépnie. KARBANTARTÁS Hogy megırizzük a SOLARTUBE TL.E sugárzók TELJESÍTMÉNYÉT - MŐKÖDÉSI BIZTONSÁGÁT - HOSSZÚ ÉLETTARTAMÁT javasoljuk, hogy évente legalább egyszer végeztesse el szakemberekkel a készülék átvizsgálását. A SOLARONICS Kft. szerviz partnere karbantartási szerzıdés keretében vállalja a készülékek ellenırzését! KARBANTARTÁSI MŐVELETEK MINDEN BEAVATKOZÁS ELİTT VÁLASSZA LE A SOLARTUBE SUGÁRZÓT A GÁZ- ÉS AZ ELEKTROMOS HÁLÓZATRÓL! Az éves karbantartásnak a következıkre kell kiterjednie: a) az égéstermék-elvezetés kitisztítása b) a sugárzócsı ellenırzése és tisztítása c) a gázégı és a fúvóka belsejének tisztítása e) az elszívó ventilátor vizsgálata (motor, turbina) f) a levegı nyomáskapcsoló jó mőködésének megállapítása

31 MŐKÖDÉSI RENDELLENESSÉGEK TÜNETEK LEHETSÉGES OKOK HIBAELHÁRÍTÁS Gyújtóberendés és a láng ellenırzése Nincs szikra, nagy a feszültség a gyújtóelektróda és a földelektróda között. A gyújtási ciklus normál módon zajlik le nagyfeszültségő (HT) szikrákkal a gyújtóelektróda és a földelés között. Gázégı és elszívó A gázégı meggyullad, aztán bizonyos idejő mőködés után kialszik. A füstgáz-ventilátor nem forog. A füstgáz ventilátor jól forog. Nem gyullad meg az elsı kísérletre. Szikráztat, de nem gyújt be többszöri kisérletre sem. A gázégı meggyullad, de elalszik a gyújtást követı 4 mp alatt. - A sugárzócsı csatlakozási pontjainak hiányos tömítése - A csı részben eldugult. - A fázis és a nulla fel van cserélve. - Nincs áram - A feszültség nem kielégítı. - A biztosíték kiolvadt. - A fázis és a nulla fel van cserélve. - A gyújtóelektróda letestel - Nagyfeszültség huzal (HT) letestel. - A gyújtóelektróda piszkos - HT huzal hibás bekötése vagy hibás földelés. - A gyújtódoboz hibás. - A gáz betáplálás eldugult - A nyomáskapcsoló meghibásodott - A gázelzáró zárva van - A gázvezeték rosszul van légtelenítve - A gázszőrı eltömödött a készülék elıtt. - Fúvóka eltömıdött - A mágnesszelep elakadt zárt helyzetben. - Nem megfelelı fúvóka - A gáznyomás túl magas. - Nem megfelelı a fúvóka - Az ionizációs elektróda rosszul van beállítva az égıfejhez képest. - Helytelen földelés a biztonsági dobozban. - A biztonsági doboz hibás (az ionizáció ellenırzése túl gyenge) - A sugárzócsı részben eltömıdött. - Fázis - 0 felcserélıdés - Feszültség van a PE és N vezetık között - Tökéletes tömítettség elkészítése. - Végezze el a csı belsı tisztítását. -Vizsgálja meg az áramot és a feszültséget. - Olajozza meg a forgó részeket. - Cserélje ki a biztosítékot, miután megtalálta az okot - Cserélje ki az elektródát. - Szüntesse meg a rövidzárat. - Tisztítsa meg oldószerrel. - Csatlakoztassa helyesen. - Cserélje ki. - Tisztítsa ki. - Cserélje ki. - Nyissa ki a csapot. - Légtelenítsen. - Tisztítsa meg. - Tisztítsa ki. - Cserélje ki a mágnesszelep tekercsét. - Cserélje ki. - Szabályozza be a nyomást - Cserélje ki a fúvókát. - Állítsa be az elektródát. - Tisztítsa meg az érintkezıt. - Cserélje ki a szerkezetet. - Tisztítsa meg a csı belsejét. - Szüntesse meg az elektromos hibákat.

32 CSEREALKATRÉSZEK MEGNEVEZÉS KÓDSZÁM Mágnesszelep tekercs PACTROL ellenırzı és biztonsági kártya RV ellenırzı és biztonsági kártya Mágnesszelep Nyomáskapcsoló (TL.E 23 és TL.E 36) Nyomáskapcsoló (TL.E 45) Komplett elszívó ventilátor (TL.E 23) Komplett elszívó ventilátor (TL.E 36) Komplett elszívó ventilátor (TL.E 45) Jelzılámpalámpa-készlet (5 db zöld + 5 db sárga) Gyújtó és ionizációs elektróda Gyújtó és ionizációs elektróda-kábel
