1 SOLARTUBE SÖTÉTEN SUGÁRZÓ FŰTŐKÉSZÜLÉK TUP 50 MŰSZAKI INFORMÁCIÓ A SZERELŐ ÉS A FELHASZNÁLÓ SZÁMÁRA

2 - 2 - FIGYELMEZTETÉS! Ezt a gépkönyvet a termék fölszerelése előtt át kell adni a kivitelezőnek! A készülék fölszerelése előtt olvassa el figyelmesen az ebben a gépkönyvben található tudnivalókat! A felhasználó (üzemeltető) őrizze biztonságos helyen ezt a leírást, és adja át a karbantartást végző személyzetnek! Ez a műszaki információ csak Magyarország területére érvényes! A SOLARTUBE TUP 50 típusú, gázüzemű sötéten sugárzót több éven át vizsgálták, és fejlesztették. A jelen információ tárgyát képező készülék sikeresen kiállta az egységes európai gáz irányelvek által meghatározott számos vizsgálatot és ellenőrzést (mechanikai, elektronikai működésbiztonság, károsanyag kibocsátás,...). Az ily módon kapott minősítést jelentő CE jelzés a tervezés, a gyártás és a készülék minőségének hivatalos elismerése. A készülék élettartama és teljesítménye akkor optimális szintű, ha alkalmazását, illetve karbantartását az itt leírtak, valamint az érvényben lévő előírások szerint biztosítják. A SOLARONICS Kft. 1 év garanciát ad az alkatrészekre és a készülékekre, azok leszállításától számítva. A garancia csak gyártási és anyaghibákra vonatkozik abban az esetben, ha betartják az ebben a szerelési-kezelési utasításban megadott ajánlásokat, amelyek a gyártó előírásait képezik, és az üzembehelyezést a SOLARONICS Kft-vel vagy az általa megbízott szakszervizzel végeztetik el, majd az ennek megfelelő dokumentumot elküldik a SOLARONICS Kft. részére. A gyártó és a forgalmazó elutasítja a garanciális igényeket abban az esetben, ha a készülékhibát külső jelenség, hanyag kezelés, a jelen útmutatóban foglaltak be nem tartása, az átvételt követő szállítási sérülés, nem gyári alkatrészek beépítése, nem a szakszerviz által végzett beüzemelés vagy karbantartás okozza. A szerelő, miután meggyőződött arról, hogy a készüléket a jelen műszaki leírás szerint szerelték fel, 1. köteles tájékoztatni a felhasználót, hogy: - a felhasználó nem hajthat végre módosításokat a készülék tervezését és szerelését illetően. A biztonsági elemek vagy a készülék működését, ill. az égési higiéniát befolyásoló alkatrészek legkisebb módosítása vagy cseréje azzal jár, hogy a készülék elveszti a garanciát! - az előírt tisztítási és karbantartási műveletek elvégzése elengedhetetlen! Évente egy megelőző karbantartás kötelező! A SOLARONICS Kft. vagy az általa megbízott szakszerviz - karbantartási szerződés keretében - vállalja a felülvizsgálat elvégzését. 2. át kell adja a felhasználónak a készülék alkalmazására vonatkozó előírásokat, a használati és karbantartási utasítással. A SOLARONICS fenntartja magának a jogot, hogy naprakész állapotba hozza ezt a Műszaki információt! Csak a termékkel együtt átadott Műszaki információ szerződésszerű. FIGYELEM! Ezt a készüléket nem szabad a háztartásban használni!

3 - 3 - TARTALOMJEGYZÉK MŰSZAKI LEÍRÁS 4. oldal - FŰTÉSI ELV 4. oldal - MŰKÖDÉSI ELV 4. oldal - MŰKÖDÉSI CIKLUS 5. oldal - LEÍRÁS 6. oldal - KÉSZÜLÉKELEMEK 7. oldal - MŰSZAKI JELLEMZŐK 8. oldal SZERELÉS 10. oldal - ELŐÍRÁSOK 10. oldal - CSOMAGOLÁS 10. oldal - ÖSSZESZERELÉS 11. oldal - ELHELYEZÉS 15. oldal - GÁZCSATLAKOZÁS 19. oldal - ELEKTROMOS CSATLAKOZÁS 20. oldal - AZ ÉGÉSTERMÉKEK KIVEZETÉSE 23. oldal - B23 TÍP. KIVEZETÉS 23. oldal - C13 TÍP. KIVEZETÉS 25. oldal - C33 TÍP. KIVEZETÉS 26. oldal - ÜZEMBEHELYEZÉS 27. oldal ÜZEMELTETÉS ÉS KARBANTARTÁS 28. oldal - VIZSGÁLATOK AZ IDÉNY KEZDETÉN 28. oldal - KARBANTARTÁS 28. oldal - MŰKÖDÉSI RENDELLENESSÉGEK 29. oldal - CSEREALKATRÉSZEK 30. oldal Információ kereskedelem (telefon): (1) Szakszerviz (telefon): (1) , (06) Szakszerviz (fax/ ): (1) / szerviz@solaronics.hu

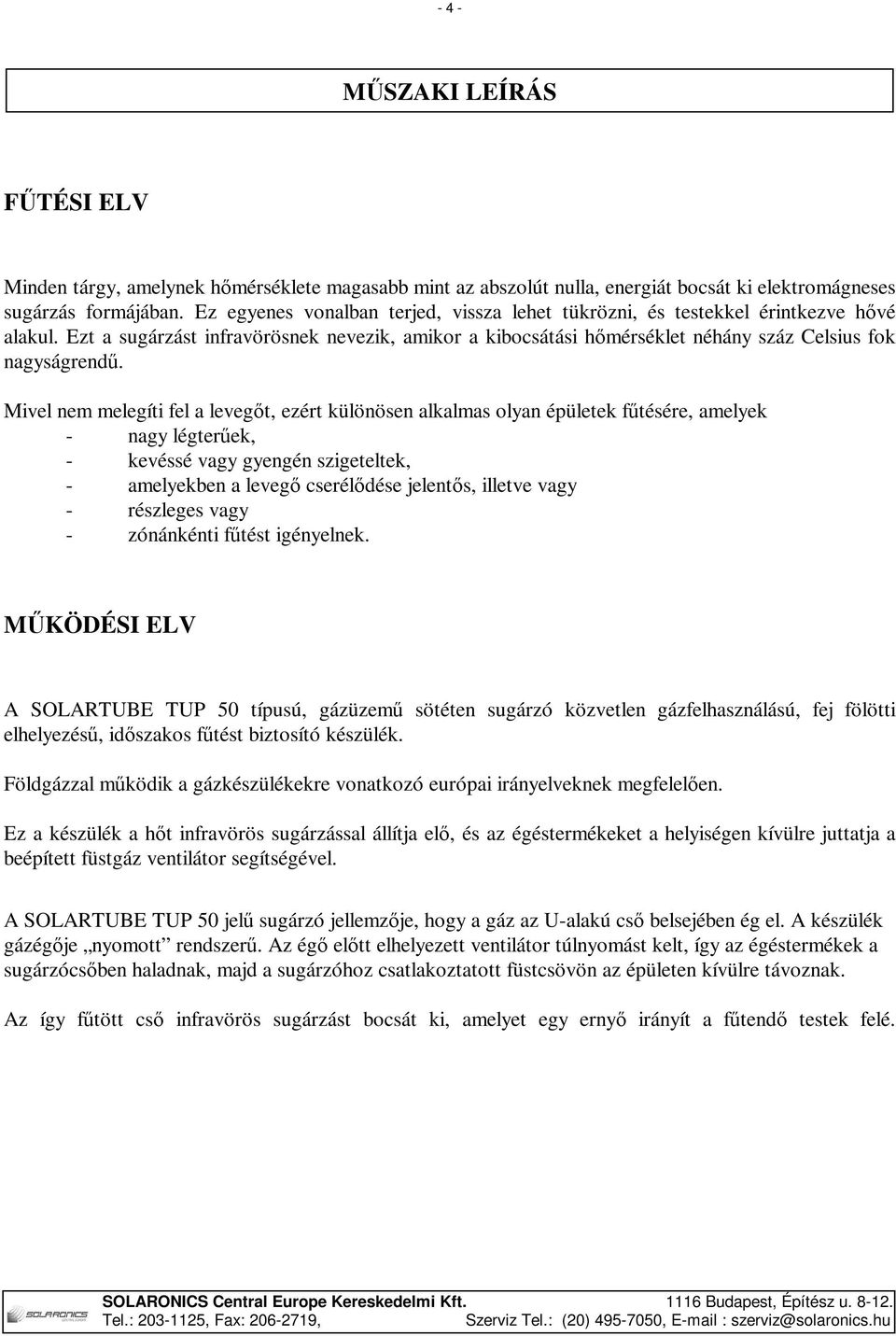

4 - 4 - MŰSZAKI LEÍRÁS FŰTÉSI ELV Minden tárgy, amelynek hőmérséklete magasabb mint az abszolút nulla, energiát bocsát ki elektromágneses sugárzás formájában. Ez egyenes vonalban terjed, vissza lehet tükrözni, és testekkel érintkezve hővé alakul. Ezt a sugárzást infravörösnek nevezik, amikor a kibocsátási hőmérséklet néhány száz Celsius fok nagyságrendű. Mivel nem melegíti fel a levegőt, ezért különösen alkalmas olyan épületek fűtésére, amelyek - nagy légterűek, - kevéssé vagy gyengén szigeteltek, - amelyekben a levegő cserélődése jelentős, illetve vagy - részleges vagy - zónánkénti fűtést igényelnek. MŰKÖDÉSI ELV A SOLARTUBE TUP 50 típusú, gázüzemű sötéten sugárzó közvetlen gázfelhasználású, fej fölötti elhelyezésű, időszakos fűtést biztosító készülék. Földgázzal működik a gázkészülékekre vonatkozó európai irányelveknek megfelelően. Ez a készülék a hőt infravörös sugárzással állítja elő, és az égéstermékeket a helyiségen kívülre juttatja a beépített füstgáz ventilátor segítségével. A SOLARTUBE TUP 50 jelű sugárzó jellemzője, hogy a gáz az U-alakú cső belsejében ég el. A készülék gázégője nyomott rendszerű. Az égő előtt elhelyezett ventilátor túlnyomást kelt, így az égéstermékek a sugárzócsőben haladnak, majd a sugárzóhoz csatlakoztatott füstcsövön az épületen kívülre távoznak. Az így fűtött cső infravörös sugárzást bocsát ki, amelyet egy ernyő irányít a fűtendő testek felé.

5 - 5 - MŰKÖDÉSI CIKLUS Feszültség alá helyezés Ionizációs áramkör ellenőrzése Biztonságba helyezés Nyomáskapcsoló-érintkező nyugalmi helyzetben IGEN Ventilátor indul NEM Nyomáskapcsoló-érintkező Munkahelyzetben IGEN Előszellőztetés 20 másodperc NEM Gyújtás Mágnesszelep nyitása NEM Lángészlelés kevesebb, mint 10 másodperc alatt IGEN Mágnesszelep zárása Mágnesszelep zárása Mágnesszelep nyitva tartása Mágnesszelep zárása Gyújtás leállítása Gyújtás leállítása Vákuumhiány érzékelése Lángkialvás érzékelése Biztonságba helyezés Működés Megjegyzés: újraindítás árammegszakítással, utána újbóli feszültség alá helyezéssel.

6 - 6 - LEÍRÁS Szerkezeti ábra Teljes nézet Az égő felőli oldal

7 - 7 - KÉSZÜLÉKELEMEK JEL MEGNEVEZÉS DB MEGJEGYZÉS 1 U-idom 1 Acél 2 Turbulenciaidom 1 Acél, segíti az égéstermékek áramlását 3 U-idom felőli sugárzócsövek (Az egyik végén peremmel, a másikon felbővítve a csatlakozáshoz) 2 Ø101,6 külső átmérőjű acélcső 4,446 m hosszúság 4 Gázégő felőli sugárzócsövek (Mindkét végén peremezve) 2 Ø101,6 külső átmérőjű acélcső 4,445 m hosszúság 5 Csatlakozó karima 6 Galvanizált acélból lehetővé teszi a kapcsolódó elemek összekötését. 6 Tömítés 4 Grafitos, a csatlakozó csövek tömítéséhez 7 Kiegyenlítő gyűrű 1 Galvanizált acél, a füstcső csatlakozó deformációjának elkerülésére 8 Füstcsőcsatlakozó 1 Alumínium, Ø 100 füstcsőhöz 9 Csőtartó 5 Galvanizált acél, a készülék felfüggesztéséhez 10 Rögzítőkengyel 5 Galvanizált acél 11 Tükrözőernyő 4 Galvanizált acéllemez, a hőt lefelé irányítja 12 Gázégő egység 1 13 Függesztési pont 11 Hőálló tömítés 1 Az U-idom (1) és a sugárzócső (3) tömítéséhez Kőtőelemek 1 Horganyzott kivitel

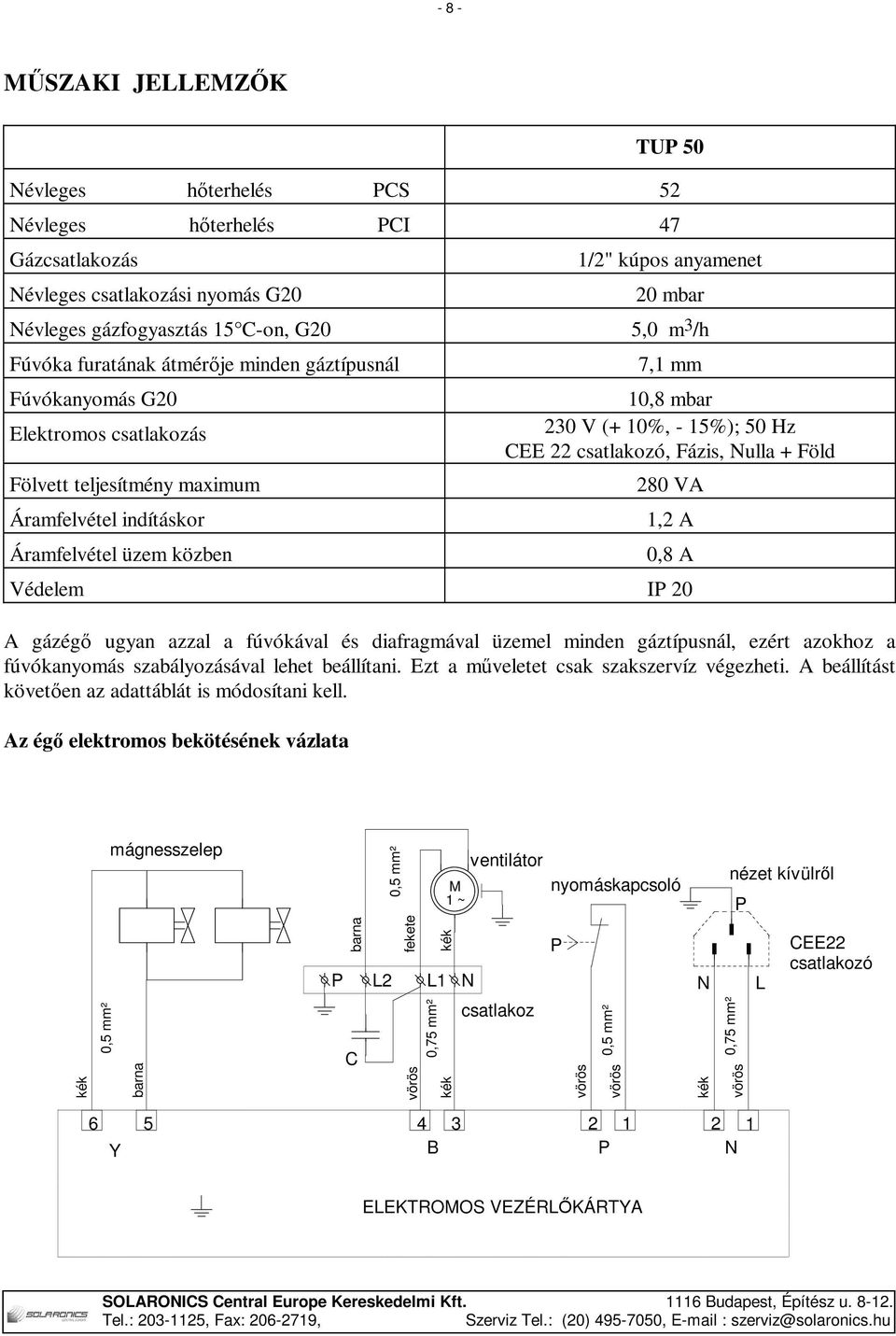

8 - 8 - MŰSZAKI JELLEMZŐK Névleges hőterhelés PCS [kw] Névleges hőterhelés PCI [kw] Gázcsatlakozás Névleges csatlakozási nyomás G20 TUP /2" kúpos anyamenet 20 mbar Névleges gázfogyasztás 15 C-on, G20 5,0 m 3 /h Fúvóka furatának átmérője minden gáztípusnál Fúvókanyomás G20 Elektromos csatlakozás Fölvett teljesítmény maximum Áramfelvétel indításkor Áramfelvétel üzem közben 7,1 mm 10,8 mbar 230 V (+ 10%, - 15%); 50 Hz CEE 22 csatlakozó, Fázis, Nulla + Föld 280 VA 1,2 A 0,8 A Védelem IP 20 A gázégő ugyan azzal a fúvókával és diafragmával üzemel minden gáztípusnál, ezért azokhoz a fúvókanyomás szabályozásával lehet beállítani. Ezt a műveletet csak szakszervíz végezheti. A beállítást követően az adattáblát is módosítani kell. Az égő elektromos bekötésének vázlata mágnesszelep 0,5 mm² M 1 ~ ventilátor nyomáskapcsoló nézet kívülről P kék 0,5 mm² barna P barna C L2 fekete vörös kék L1 N 0,75 mm² kék csatlakoz P vörös 0,5 mm² vörös N kék 0,75 mm² vörös L CEE22 csatlakozó Y B P N 1 ELEKTROMOS VEZÉRLŐKÁRTYA

9 - 9 - Méretek A B C D E F L H A függesztési pontok száma Összes tömeg 11 db 145 kg

10 SZERELÉS ELŐÍRÁSOK A szerelésnek meg kell felelnie az érvényben lévő előírásoknak és szabályoknak. A kivitelezést ennek megfelelően kell végezni a TUP 50 készülék elhelyezése során. Ebben a tekintetben a szerelőnek feltétlenül be kell tartania a gázszerelésre vonatkozó szabványok előírásait. A szerelő győződjön meg arról, hogy - a gáz nyomása a készülék bemeneténél megegyezzen az adattáblán feltüntetett értékkel, - a gázhálózatra való csatlakozás helyesen történt-e, - a helyiség megfelelő szellőztetéssel, illetve a sugárzó megfelelő légellátással rendelkezzen, - a TUP 50 készülék csatlakozójának elektromos bekötése a gépkönyv előírásai szerint történjen, - helyesen csatlakoztatta-e a sugárzót az elektromos hálózatra. Ne helyezze feszültség alá a sugárzót! Ezt csak a beüzemelő szerviz végezheti el! Végül a szerelő felelőssége, hogy a berendezést a szakszervizzel beüzemeltesse. Az üzembehelyezés során a szakszerviz elvégzi a készre szerelt fűtőberendezés ellenőrzését és a felhasználó által kijelölt személy(ek) oktatását a készülék szakszerű üzemeltetésére, valamint az éves időszaki karbantartás szükségességére (lásd a 2. oldalon). A szerelés befejezését követően a gépkönyvet adja át az üzemeltetőnek. CSOMAGOLÁS 1. 1 db karton amely tartalma: - összeszerelt gázégő, - U-idom, - csőtartók és rögzítők, - tömítések és kiegyenlítőgyűrű, - füstcsőcsatlakozó, - zacskó a rögzítőcsavarokkal: 25 db M5x12 csavar az ernyők és a kengyelek rögzítésére a csőtartókhoz 4 db M6x20 csavar a füstcsőcsatalakozó rögzítéséhez 8 db M8x25 csavar a csövek és a karimák összekötéséhez 18 db önmetsző csavar 4,2x12,7 az ernyők rögzítéséhez 4 db önmetsző csavar 4,8x16 az U-idom rögzítéséhez - hőálló tömítőpaszta. - ez a szerelési útmutató 2. 1 db raklap: 4 db tükrözőernyő 4 db sugárzócső

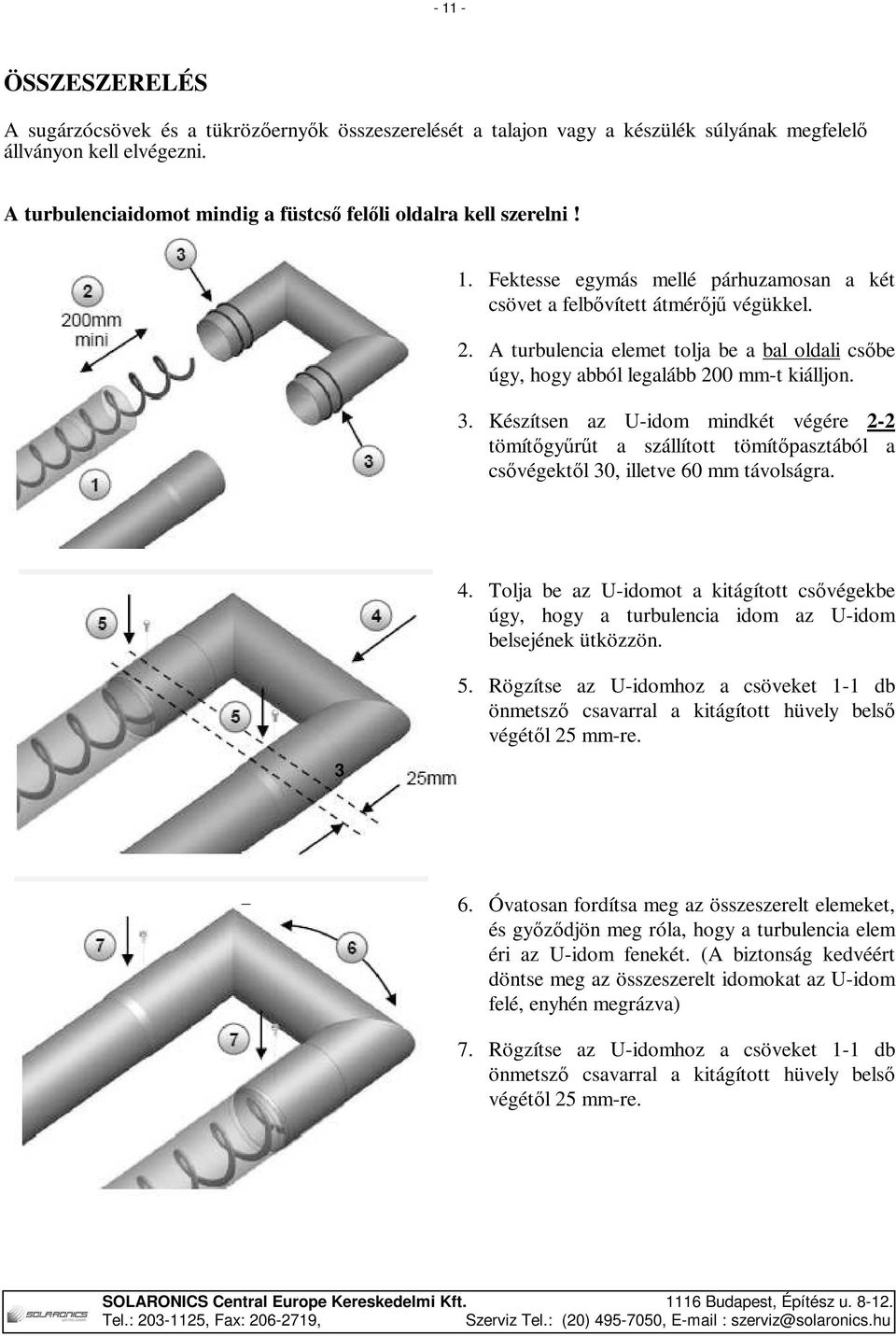

11 ÖSSZESZERELÉS A sugárzócsövek és a tükrözőernyők összeszerelését a talajon vagy a készülék súlyának megfelelő állványon kell elvégezni. A turbulenciaidomot mindig a füstcső felőli oldalra kell szerelni! 1. Fektesse egymás mellé párhuzamosan a két csövet a felbővített átmérőjű végükkel. 2. A turbulencia elemet tolja be a bal oldali csőbe úgy, hogy abból legalább 200 mm-t kiálljon Készítsen az U-idom mindkét végére 2-2 tömítőgyűrűt a szállított tömítőpasztából a csővégektől 30, illetve 60 mm távolságra. 4. Tolja be az U-idomot a kitágított csővégekbe úgy, hogy a turbulencia idom az U-idom belsejének ütközzön. 5. Rögzítse az U-idomhoz a csöveket 1-1 db önmetsző csavarral a kitágított hüvely belső végétől 25 mm-re Óvatosan fordítsa meg az összeszerelt elemeket, és győződjön meg róla, hogy a turbulencia elem éri az U-idom fenekét. (A biztonság kedvéért döntse meg az összeszerelt idomokat az U-idom felé, enyhén megrázva) 5 7. Rögzítse az U-idomhoz a csöveket 1-1 db önmetsző csavarral a kitágított hüvely belső végétől 25 mm-re.

12 U-idom turbulencia idom 7 8. Helyezze a földre az 5 db kereszttartót hozzávetőleg az előírt távolságokra egymástól (lásd a készülékméreteket). 9. Helyezze a kereszttartókra a csöveket, majd bizonyosodjon meg arról, hogy a turbulencia idom a füstgáz kivezetés felőli csőben (a képen jobb oldalon) helyezkedik el. 10. A szállított tömítés közbeiktatásával csavarozza össze a peremes csöveket a laza karimákkal. Figyelem! A csavarokat átlósan és fokozatosan húzza meg annak érdekében, hogy elkerülje a tömítés elrepedését. 2 4 db csavarkészlet: - M8 25 csavar - M8 anya - M8 körmös alátét - M8 alátét 5 3 db csavarkészlet: - M5 12 csavar - M5 körmös alátét - M5 alátét 11. Rögzítse a kengyeleket a kereszttartókra, ügyelve a szerelés irányára: az U-idomnál lévő kengyel ellentétesen álljon a többi négy kengyelhez képest. Kengyel az U-idomnál: > a behajlítás az égő felé nézzen A négy másik kengyel: > a behajlítás az U-idom felé nézzen

13 A rögzítőkengyel behajlított peremeit tolja ütközésig a kitágított csővéghez. 13. Szerelje föl a tükrözőernyőket az U-idomtól indulva, majd rögzítse azokat egyenként a tartóra. Figyeljen a szerelés irányára! Rögzítés az U-idomnál: 5 2 db csavarkészlet: - M5x12 csavar - alátét - körmös alátét Tegye be a csavart az ovális furat közepébe, és lazán húzza meg azt, hogy biztosítsa a hőtágulást. 4 4 db önmetsző csavar 4,2 12,7 2 db önmetsző csavar 4,2 12,7 az U-idom felőli oldalon 14. Az összeszerelt tükröző ernyőket csúsztassa el a tartókon úgy, hogy az ernyőkön lévő ovális nyílások közepe a rögzítőkengyelek furata fölé kerüljön. Rögzítse az ernyőket 18 ponton az önmetsző csavarokkal úgy, hogy a hőtágulást lehetővé tegye. A B Tegye be a csavart az ovális furat közepébe, és lazán húzza meg azt, hogy biztosítsa a hőtágulást. Az A jelű ernyő rajta van a B jelű ernyőn.

14 Illessze össze a füstcsőcsonkot a tömítéssel és a kiegyenlítőgyűrűvel. A kiegyenlítőgyűrű megakadályozza az alumíniumból készült csatlakozó karima deformációját, és biztosítja a jó tömítést. gázégő füstgáz kimenet Alumínium füstcsőcsonk kiegyenlítőgyűrű tömítőgyűrű 4 db csavarkészlet : - M6 20 csavar - alátét - aörmös alátét - M6 anya Soha ne rögzítse az alumínium füstcsőcsonkot a kiegyenlítőgyűrű nélkül! A csavarokat átlósan és fokozatosan húzza meg annak érdekében, hogy elkerülje a tömítés elrepedését! 16. Rögzítse az égőt a másik sugárzócsőre egy tömítés közbeiktatásával. 4 db csavarkészlet : - M8 csavar - alátét - körmös alátét 1 db tömítés

15 ELHELYEZÉS A SOLARTUBE TUP 50 típusú sugárzókat ipari környezetben történő üzemelésre tervezték. Előnyös, ha a vásárlás előtt pontosan közlik a SOLARONICS Kft-vel a légkör jellegét, vannak-e benne agresszív vagy korrozív anyagok. A sugárzók teljesítményét, számát, szerelési magasságát és helyzetét pontosan hozzá kell igazítani az igényekhez. Igény esetén a SOLARONICS Central Europe Kft. munkatársai díjmentes tanácsadással állnak a rendelkezésükre. A sugárzók ajánlott szerelési magassága 8 14 m. A különböző szerelési módokkal egyenletesen és teljesen le lehet fedni a helyiség területét. Besugárzott terület A megfelelő fölszerelési magasság kiválasztása fontos annak érdekében, hogy a készülék a kellő hőérzetet tudja biztosítani a kívánt területen. A magasság kiválasztásához az alábbi táblázat áll rendelkezésre: h-szerelési magasság Bevilágított terület Vízszintes Hosszúság (m) A 3 h szerelés Szélesség (m) B 2,1 h 30 -ban döntött Hosszúság (m) A 3 h szerelés Szélesség (m) B 2,3 h B h A

16 Minimális távolság az éghető anyagoktól: Éghető anyagok 0,8m Éghető anyagok 0,9m Éghető anyagok 0,8m 1,5m Szerelési magasság 8 14 m Éghető anyagok A fenti ábra az éghető anyagoktól való távolságot mutatja, azonban nem tanácsos erős sugárzásnak kitenni kábeleket, elektromos berendezéseket, mert az azok anyagának öregedése meggyorsulhat. Gyakori, hogy a TUP 50 jelű berendezéseket daru fölé szerelik. Ha a szükséges védőtávolság nem biztosítható, akkor javasoljuk, hogy lássák el hővédelemmel (hőtükör, hőszigetelés) a motort, az elektromos kábeleket, és az egyéb hőre érzékeny alkatrészeket. A sugárzó hőtágulása A működési hőmérséklet hatására a készülék hosszúsága megnő. A hőtágulás természetes jelenség. A szereléskor ezt figyelembe kell venni, és a szükséges hőtágulás lehetőségét biztosítani kell a fűtőberendezés számára, hogy sem abban sem az épület egyéb berendezéseiben ne keletkezzen kár. Betartandó szabályok: a készülék fix pontjának a füstcsőnél kell lennie. a sugárzócsövek hőtágulása az U-idomtól a gázégő, ill. a füstcsőcsonk felé történik. a sugárzócsöveknek el kell tudni csúszni a csőtartókon, hogy az ernyők, ill. a rögzítési pontok deformációját elkerüljék. mivel a füstcsőcsonk felőli cső hőmérséklete alacsonyabb mint a gázégő felőli csőé, ezért az égő ~5 cm-t mozdul el az eredeti helyzetéhez képest. Ezért az alábbiakról kell gondoskodni: az égőt úgy kell rögzíteni, hogy a függesztőhuzal v. lánc a hőtáguláskor legyen függőleges (lásd a Rögzítés c. fejezetben) a gázcsatlakozásnál a flexibilis csatlakozócső elegendő hosszúságú legyen. a külső égési levegő csatlakozást (C13 vagy C33 szerelés esetén) hajlékony csővel kell elkészíteni. Ennek a hosszúsága legfeljebb 0,5 m lehet!

17 Rögzítés A készüléknek 11 rögzítési pontja van (ebből 1 db külön az égőnek), és figyelembevéve a készülék hőtágulását a rögzítéseket az alábbiak szerint kell elkészíteni. Általánosságban a függesztőknek rugalmasnak kell lenniük (lánc, v. acélhuzal), és a feszültséget a rögzítési pontok között egyenletesen el kell osztani. A függesztések hossza nem lehet rövidebb mint 0,9 m. Hosszirányban a 10 db függesztésnek függőlegesnek kell lennie, de a gázégő függesztési pontjának 10 cm-rel túl kell lennie az égőn lévő függesztési ponton, hogy az ezen a függesztésen ne ébredjen feszültség a hőtáguláskor. 0,4 m 0,1 m 2,22 m 2,22 m 2,22 m 2,18 m > 0,9 m a hőtágulás iránya Figyelem! a hőtágulás iránya A függesztések hossza legalább 90 cm legyen! A függesztések nem tarthatnak össze!

18 Lejtés hosszirányban A készüléket vízszintesen vagy enyhén megdöntve lehet fölszerelni az alábbi ábra szerint. füstcsőcsonk és égő felőli oldal U-idom felőli oldal max. 10 cm Lejtés keresztirányban A készüléket vízszintesen vagy megdöntve lehet fölszerelni az alábbi ábra szerint. Az oldalirányú megdöntéssel növelhető a besugárzott terület. Figyelem! A megdöntés nem lehet nagyobb 30 o -nál! Vízszintes szerelés max ban döntött szerelés A füstcsőcsonknak mindig fölül kell lennie! Az égő és a füstcsőcsonk nem cserélhető föl! A készülék fölemelése a helyére A talajon összeszerelt készüléket két ponton kell fölemelni, például két targoncával. A helyes kiegyensúlyozás érdekében az emelésnek meg kell felelnie az alábbi ábrán megadottaknak targonca 1. targonca 2.

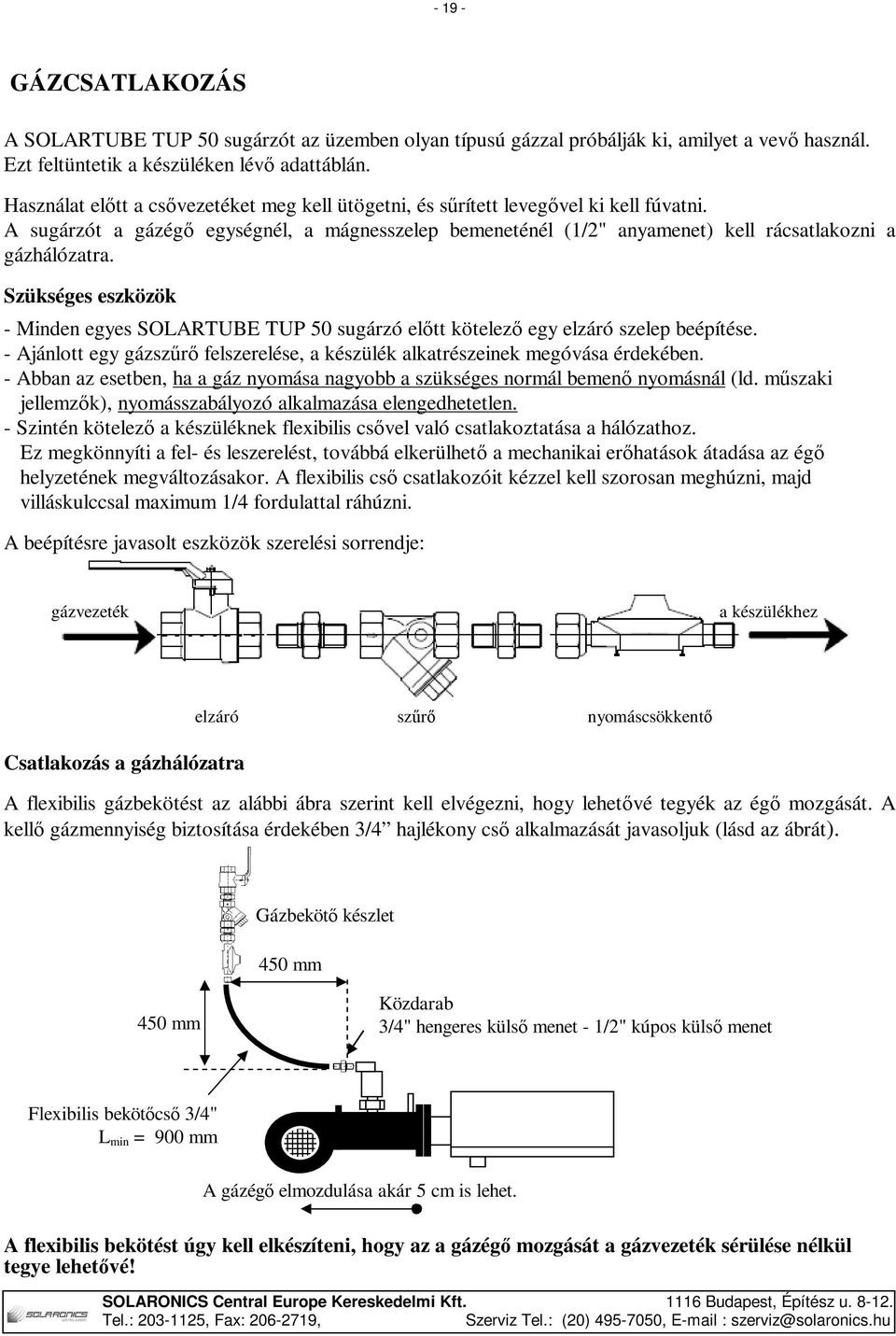

19 GÁZCSATLAKOZÁS A SOLARTUBE TUP 50 sugárzót az üzemben olyan típusú gázzal próbálják ki, amilyet a vevő használ. Ezt feltüntetik a készüléken lévő adattáblán. Használat előtt a csővezetéket meg kell ütögetni, és sűrített levegővel ki kell fúvatni. A sugárzót a gázégő egységnél, a mágnesszelep bemeneténél (1/2" anyamenet) kell rácsatlakozni a gázhálózatra. Szükséges eszközök - Minden egyes SOLARTUBE TUP 50 sugárzó előtt kötelező egy elzáró szelep beépítése. - Ajánlott egy gázszűrő felszerelése, a készülék alkatrészeinek megóvása érdekében. - Abban az esetben, ha a gáz nyomása nagyobb a szükséges normál bemenő nyomásnál (ld. műszaki jellemzők), nyomásszabályozó alkalmazása elengedhetetlen. - Szintén kötelező a készüléknek flexibilis csővel való csatlakoztatása a hálózathoz. Ez megkönnyíti a fel- és leszerelést, továbbá elkerülhető a mechanikai erőhatások átadása az égő helyzetének megváltozásakor. A flexibilis cső csatlakozóit kézzel kell szorosan meghúzni, majd villáskulccsal maximum 1/4 fordulattal ráhúzni. A beépítésre javasolt eszközök szerelési sorrendje: gázvezeték a készülékhez Csatlakozás a gázhálózatra elzáró szűrő nyomáscsökkentő A flexibilis gázbekötést az alábbi ábra szerint kell elvégezni, hogy lehetővé tegyék az égő mozgását. A kellő gázmennyiség biztosítása érdekében 3/4 hajlékony cső alkalmazását javasoljuk (lásd az ábrát). Gázbekötő készlet 450 mm 450 mm Közdarab 3/4" hengeres külső menet - 1/2" kúpos külső menet Flexibilis bekötőcső 3/4" L min = 900 mm A gázégő elmozdulása akár 5 cm is lehet. A flexibilis bekötést úgy kell elkészíteni, hogy az a gázégő mozgását a gázvezeték sérülése nélkül tegye lehetővé!

20 Elvégzendő műveletek A csővezetékek tisztítása Mielőtt a készülékeket a gázvezetékre csatlakoztatják, fontos a gázvezeték teljes és alapos kitisztítása, ezután a légtelenítés elvégzése. Ehhez: - ellenőrizze, hogy a gázelzárók zárva vannak, - helyezze a csővezetéket az üzemi nyomás kétszeresének megfelelő nitrogénnyomás alá, - nyissa ki minden készülék gázelzáróját, majd ha a szennyeződések eltávoztak, zárja el újra azokat. Tömítettség-ellenőrzés Amikor a SOLARTUBE TUP 50 sugárzót bekötötték a gázhálózatba, ellenőrizni kell a csatlakozások tömítettségét. Ezt a műveletet minden össze- és újraszerelési beavatkozás után el kell végezni. Erre a célra használjon szappanos oldatot vagy más megfelelő anyagot. ELEKTROMOS CSATLAKOZTATÁS A készülék elektromos hálózatra való csatlakoztatása csak elosztótábla közbeiktatásával történhet. Az elektromos szerelés feleljen meg az MSZ 172 illetve az MSZ 1600 szabványok előírásainak. FIGYELEM! FONTOS! Az elektromos hálózattal szemben támasztott követelmények: - egyfázisú feszültség: 230 V (+10%-15%); 50 Hz - az elektromos hálózatban a PE és N vezetők között nem lehet feszültség! Ha a két feltétel valamelyike nem teljesül, a berendezést védőtranszformátor közbeiktatásával kell megtáplálni. Bekötővezetékek A készülékek bekötéséhez két aktív vezeték (a nulla és a fázis), valamint egy védővezeték (föld), összesen 3 ér szükséges. Különösen hangsúlyozzuk, hogy hajlékony, többeres kábelt kell használni, ahol a vezetékek minimális keresztmetszete 0,75 mm 2. A szabvány szerint a zöld-sárga vezeték a föld, a kék a nulla és a fekete a fázis. A vezetéknek nem szabad a készülék fölött haladnia. Amennyiben ez elkerülhetetlen, akkor legalább 0,5 m távolságot kell tartani a készüléktől. A TUP 50 sugárzó által felvett teljesítmény: 280 VA Az előírt védelem: A TUP 50 típ. készülékek száma Biztosíték-típus gg 2 A 4 A 6 A 8 A 10 A A SOLARTUBE TUP 50 sugárzót CEE22 típ. csatlakozódugóval kell a hálózatra csatlakoztatni. Fontos a csatlakozó belsejében lévő bekötési utasítás pontos betartása! A csatlakozási pontok szemből nézve Föld N: Nulla L: Fázis A fázis és a nullavezető fölcserélése a láng kimaradását eredményezi, és a készülék működése leáll.

21 A SOLARTUBE TUP 50 típusú sugárzókat kézzel vagy automatikusan vezérelhetjük. A kézi vezérlés típusa: KI vagy BE (kétpont szabályozó) A megszakítóknak elérhető helyen kell lenni, vagy központosítva fűtési zónánként egy közös kapcsolótáblán vagy egyedileg, minden SOLARTUBE TUP 50-nél külön. A SOLARONICS az olvadóbiztosítóval szerelt, PAC 20 típusú kapcsolót ajánlja erre a célra. Automatikus vezérlés A hőmérséklet automatikus szabályozása a készülékek ki-be kapcsolásával történik a készülékek elektromos betápjánál, programozható vezérlés vagy termosztát közbeiktatásával. A szabályozó készüléket lehet egy sugárzóhoz vagy készülékcsoportonként (zónánként) felszerelni. A SOLARONICS Kft-től megrendelhető vezérlőeszközök: 1. Kézi állítású, elektronikus termosztát, beépített sugárzásérzékelővel Egy termosztáttal egyszerre max. 2 db TUP 50 vezérelhető. 2. Programozható termosztát, sugárzásérzékelővel (a két eszközt közvetlenül egymás mellé kell szerelni). Egy programozható termosztáttal egyszerre max. 2 db TUP 50 vezérelhető. 3. Vezérlőegység, heti programozású órával, zónánként sugárzásérzékelővel Zónánként 4 db TUP 50 készülék vezérelhető. Egyzónás Kétzónás Háromzónás Négyzónás A vezérlés részei: TH-011/1 TH-012/1 TH-013/1 TH-014/1 általános megszakító védelem 1 A biztosítékkal (parancs) védelem 6 A biztosítékkal (teljesítmény) - zónánként relé - zónánként 1 db elektronikus termosztát - zónánként 1 db napi, heti digitális óra az összes zónához (Opció: digitális óra minden zónához külön) A fent bemutatott vezérlődobozokat kábelezve szállítjuk, speciális használati utasítással. Minden egyes vezérlés egy sugárzásérzékelővel rendelkezik zónánként. Azon kívül, hogy betartják az utasításokat a vezérlőegység felszerelésénél, az érzékelőt fejmagasságban kell elhelyezni olyan helyen, ahol nincs kitéve légáramlatoknak, és egyenletesen kapja a sugárzást. Ha az érzékelőt falra szerelik, akkor azt a rögzítéskor hőszigeteléssel kell ellátni, mivel a hideg fal megakadályozza az érzékelő megfelelő működését. Az érzékelő és a vezérlőegység között 2 1 mm 2 (maximum 100 m), árnyékolt kábelt használjon. A kábel kéteres legyen, és az erősáramú vezetékektől a lehető legnagyobb távolságban helyezze el azt. A vezérlés elemeinek elrendezésén vagy kábelezésén nem szabad módosítani!

22 Példák a sugárzók bekötésére Föld Nulla Fázis Kapcsolótábla A 230V (+10-15%); 50Hz-től eltérő, egyfázisú feszültség, a nullavezető és a védővezető között nem biztosított az azonos potenciál. 230V (+10-15%); 50Hz a feszültség. A nullavezető össze van kötve a védővezetővel, és biztosított, hogy a két pont között később sem lesz potenciálkülönbség. Föld Kétzónás, egyfokozatú vezérlőegység A vezérlő tápellátása Az 1. zóna tápellátása Érzékelő 1.zóna árnyékolt kábel 2 1 mm 2 (maximum 100 m) vezeték 3 0,75 mm 2 A 2. zóna tápellátása Elosztódoboz (nem szállítjuk) vezeték 3 0,75 mm 2 vezeték 3 0,75 mm 2 A kábeleket ne vezesse a fűtőkészülék fölött! Ha mégis szükséges lenne, akkor legalább 0,5 m távolságot tartson. Érzékelő 2.zóna árnyékolt kábel 2 1 mm 2 (maximum 100 m) A bekötővezeték keresztmetszete 0,75 mm 2 legyen.

23 AZ ÉGÉSTERMÉKEK KIVEZETÉSE Az égéstermék kivezetését a fölszerelés helyén, az érvényben lévő szabványok és előírások szerint kell megvalósítani! Figyelem! A SOLARTUBE TUP 50 jelű készülékeket a B23, a C13 és a C33 jelű füstgázkivezetésekkel együtt tanúsították. A SOLARONICS szállítja az ezekhez szükséges tartozékokat. Más típusú füstgáz kivezetések alkalmazása nem megengedett! A tanúsítottól eltérő kivezetések alkalmazása esetén a készülék elveszíti a CE minősítését. A füstcsatornának nem lehet mélypontja, alumíniumból vagy rozsdamentes acélból kell készíteni. A füstcső tömítéseknek 250 o C-ig hőállónak kell lenniük. Az égéstermék-elvezetőcsonk semmi esetre sem terhelhető a füstcsatorna súlyával. A füstcsatornát úgy kell rögzíteni, hogy az a sugárzócső hőtágulását ne akadályozza. Tilos a fűtőkészülékeket füstgázkivezetés nélkül szerelni vagy üzemeltetni! B23 típusú kivezetés Az égéshez szükséges levegőt a fűtőberendezés a fűtött helyiségből veszi. A SOLARTUBE TUP 50 típ. sugárzó füstcsatornájának nyomásvesztesége nem lehet több mint 30 Pa. A megengedhető füstcsőhosszúság kiszámításának megkönnyítéséhez használják a következő egyenértékűségeket: 1 m füstcső 100 mm... 3 Pa 90 könyök... 5 Pa 45 könyök... 3 Pa esősapka Pa A füstcsatornát közvetlenül a füstcső-csonkhoz kell csatlakoztatni, és átmérőjének min. 100 mm-nek kell lennie. Ezt az átmérőt nem szabad csökkenteni! Az égéstermék-elvezetőcsonk semmi esetre sem terhelhető a füstcsatorna súlyával. A füstcsatornát úgy kell rögzíteni, hogy az a sugárzócső mozgását ne akadályozza. B23 A SOLARONICS külön megrendelésre szállítja a B23 jelű kivezetés elemeit (könyökök 90, 45, 30, egyenes füstcsövek 1 m, 0,5 m, 0,25 m).

24 függesztés: minimum 900 mm B23

25 C13 típusú kivezetés Az égéshez szükséges levegőt a fűtőberendezés az épületen kívülről veszi. hajlékony cső, a maximális hossza 0,5 m Az égési levegő bevezetésének hajlékony csővel kell történnie, a gázégő elmozdulásánák lehetővététele érdekében. A kivezetőcsőnek 2 o lejtést kell adni, a kondenzátum kivezetéséhez. A SOLARONICS külön megrendelésre szállítja a C13 jelű égéstermék-kivezetés elemeit (könyökök 90, 45, 30, egyenes füstcsövek 1 m, 0,5 m, 0,25 m). C13 függesztés: minimum 900 mm 2 lejtés

26 C33 típusú kivezetés Az égéshez szükséges levegőt a fűtőberendezés az épületen kívülről veszi. Az égési levegő bevezetésének hajlékony csővel kell történnie, a gázégő elmozdulásánák lehetővététele érdekében. A SOLARONICS külön megrendelésre szállítja a C33 jelű égéstermékkivezetés elemeit (könyökök 90, 45, 30, egyenes füstcsövek 1 m, 0,5 m, 0,25 m). hajlékony cső maximális hossza 0,5 m C33 függesztés: minimum 900 mm

27 ÜZEMBEHELYEZÉS Ellenőrizze: - hogy a gázelzáró szelep nyitva van-e - hogy a szabályozó rendszer ad-e működési parancsot Ezután ellenőrizze - megfelelő-e a gáznyomás - a rendelkezésre álló gáz azonos-e a készülék felirati tábláján feltüntetettel - megfelelő-e a gázhálózat légtelenítése és tömítettsége - megvan-e az előírt elektromos tápfeszültség Majd: - nyissa ki a gázelzáró szelepet - helyezze a készüléket feszültség alá - kb. 15 mp előszellőztetés után a lángnak meg kell gyulladnia. Győződjön meg arról, hogy a készülékbe a megfelelő nyomású gáz áramlik-e (esetleg szükséges lehet a nyomásszabályozó cseréje), és megfelelő-e a nyomás a fúvókán. Ha nem gyújt: ismételje meg az indítási műveletet, de előtte szakítsa meg az áramellátást másodpercre. Amikor a készülék nyugalmi állapotban van, az elszívó egy ideig még továbbműködik. A SOLARTUBE LEÁLLÍTÁSA 1. Szakítsa meg a tápfeszültséget. 2. Hosszabb leállítás esetén zárja el a gázelzárót is.

28 ÜZEMELTETÉS ÉS KARBANTARTÁS VIZSGÁLATOK AZ IDÉNY KEZDETÉN Végezzen el egy indításpróbát, hogy megállapítsa, a készülék szabályszerűen működik-e. Előfordul, hogy a készüléket nehéz begyújtani a fűtési idény kezdetén. Ha több kísérlet után a készülék továbbra sem működik, ki kell hívni a szervizt. A szabályszerű működés ellenőrzése Két próbát végezhetünk: a) ha a készüléket beindította, hagyja néhány percig üzemelni, azután zárja el a gázt, majd 6-8 másodperc után nyissa ki újra. Az égőfejnek ki kell aludnia. Kísérelje meg újraindítani a készüléket 20 másodperccel azután, hogy az égőfej kialudt. b) hagyja üzemelni a készüléket 3-4 percig mint az előbb. Miután leszerelte az égéstermék elvezetőcsonkot, zárja el az égéstermékek kivezetőnyílását. A gázégőnek ki kell aludnia. Tegye szabaddá az égéstermék szellőzőnyílást. Kb. 30 mp múlva a készüléknek újra működésbe kell lépnie. Szerelje vissza az égéstermék elvezető csonkot. KARBANTARTÁS Hogy megőrizzük a SOLARTUBE TUP 50 sugárzók TELJESÍTMÉNYÉT - MŰKÖDÉSI BIZTONSÁGÁT - HOSSZÚ ÉLETTARTAMÁT javasoljuk, hogy évente legalább egyszer végeztesse el a szakszervizzel a készülék átvizsgálását. A SOLARONICS Kft. vagy szervizpartnere karbantartási szerződés keretében vállalja a készülékek ellenőrzését! KARBANTARTÁSI MŰVELETEK MINDEN BEAVATKOZÁS ELŐTT VÁLASSZA LE A SOLARTUBE TUP 50 SUGÁRZÓT A GÁZ- ÉS AZ ELEKTROMOS HÁLÓZATRÓL! Az éves karbantartásnak a következőkre kell kiterjednie: a) az égéstermék-elvezetés kitisztítása, b) a sugárzócső ellenőrzése szemrevételezéssel, tisztítás, c) a gázégő és az injektor belsejének tisztítása, e) a füstgázventilátor vizsgálata, f) a levegő nyomáskapcsoló jó működésének megállapítása.

29 MŰKÖDÉSI RENDELLENESSÉGEK TÜNETEK LEHETSÉGES OKOK HIBAELHÁRÍTÁS Gyújtó és lángőr egység Gázégő és elszívó Nincs szikra, nagy a feszültség a gyújtóelektróda és a földelektróda között. A gyújtási ciklus normál módon zajlik le nagyfeszültségű (HT) szikrákkal a gyújtóelektróda és a földelés között. A gázégő begyújt, majd bizonyos idejű működés után kialszik. A füstgáz-ventilátor nem forog. A füstgáz ventilátor kifogástalanul működik. Nem gyullad meg az első kísérletre. Nem gyújt be többszöri kisérletre sem. A gázégő meggyullad, de elalszik a gyújtást követő 4 mp alatt. - A sugárzócső csatlakozási pontjainak hiányos tömítése. - A gázcső tömítetlen, vagy részben eldugult. - A fázis / nulla felcserélve. - Nincs áram - A feszültség nem kielégítő. - A biztosíték kiolvadt. - A fázis és a nulla fel van cserélve. - A gyújtóelektróda letestel - Nagyfeszültség huzal (HT) letestel. - A gyújtóelektróda piszkos. - HT huzal hibás bekötése vagy hibás földelés. - A gyújtóegység hibás. - A nyomásérzékelő cső eldugult. - A nyomáskapcsoló hibás. - A gázelzáró zárva van - A gázvezeték levegős. - A gázszűrő eltömödött a készülék előtt. - A fúvóka eltömődött. - Nem megfelelő fúvóka - A mágnesszelep elakadt zárt helyzetben. - A gáznyomás túl magas. - Nem megfelelő a fúvóka - Az ionizációs elektróda rosszul van beállítva az égőfejhez képest. - Helytelen földelés a gyújtóegységben. - A gyújtóegység hibás (az ionizáció ellenőrzése túl gyenge). - A sugárzócső részben eltömődött. - Fázis-Nulla felcserélődés. - Feszültség van a PE és N vezetők között - Tökéletes tömítettség elkészítése. - Végezze el a cső belső tisztítását. - Kösse be helyesen. -Vizsgálja meg az áramot és a feszültséget. - Cserélje ki a biztosítékot, miután megtalálta az okot. - Cserélje ki az elektródát. - Tisztítsa meg oldószerrel. - Csatlakoztassa helyesen. - Cserélje ki. - Tisztítsa ki. - Cserélje ki. - Nyissa ki az elzárót. - Légtelenítsen. - Tisztítsa meg. - Tisztítsa ki. - Cserélje ki. - Cserélje ki a mágnesszelep tekercsét. - Szabályozza be a nyomást - Cserélje ki a fúvókát az előírtra. - Állítsa be az elektródát. - Tisztítsa meg az érintkezőt. - Cserélje ki az egységet. - Tisztítsa meg a cső belsejét. - Kösse be helyesen a készüléket.

30 CSEREALKATRÉSZEK JEL MEGNEVEZÉS AZONOSÍTÓ 1 Gyújtó és ionizációs elektróda Mágnesszelep tekercs, progresszív gyújtással Nyomáskapcsoló Vezérlő és biztonsági kártya Kondenzátor Ventilátor Komplett gázégő (Ventilátor + égő) G20 G Minden alkatrészcserét megelőzően konzultálni kell a SOLARONICS Central Europe Kft.-vel.
