1 Újdonságok a SOFiCAD 17.2 (2008) változatban

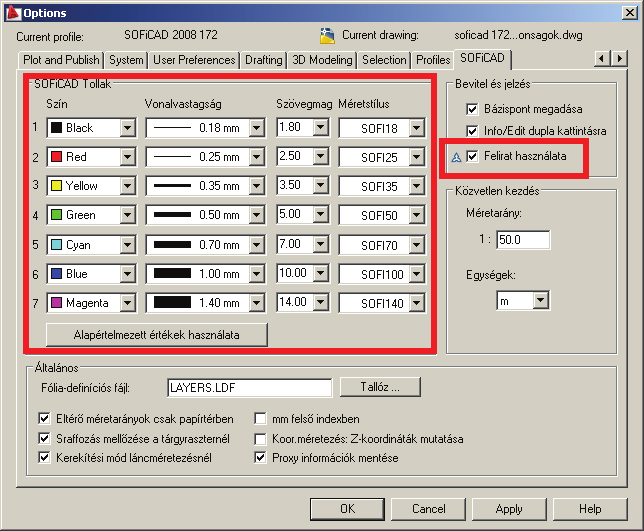

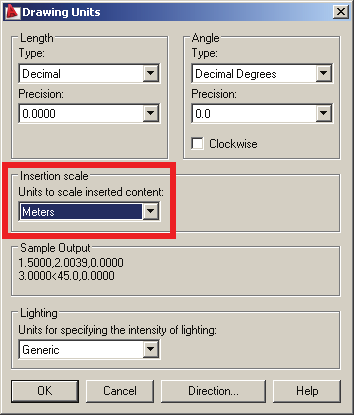

2 Konstrukciós modul (SOFiCAD-K) Általános Tollak használata A SOFiCAD-Tollak két funkcióval bővültek, mellyel használatuk a teljes rajzra vonatkozó feliratozási és kótázási műveletekre is kiterjed. Beállíthatjuk, hogy az egyes tollak milyen vonalvastagságot, színt, felirati betűméretet és méret-stílust képviseljenek. A rajzolás során elegendő kiválasztanunk a tollat, és a rajzi elemek ennek megfelelően készülnek. Például kiválasztjuk a kettes számú tollat, aminek hatására 0.25mm vastag vonalat húzhatunk, 2.5mm magas betűkkel feliratokat készíthetünk, mindezt piros színnel, valamint SOFI25 méretstílussal kótavonalakat készíthetünk anélkül, hogy erre szerkesztés közben oda kellene figyelnünk. Rendkívül praktikus funkció. Feliratok Léptékezés Az AutoCAD léptékezett feliratozási funkciója támogatottá vált a SOFiCAD-ben is. Ez egy általános beállítási lehetőség a SOFiCAD fülön a Beállítások párbeszédablakban, mely az ehhez szükséges parancsokat aktiválja. Ez a beállítás rajzfüggő, így minden egyes rajznál külön beállítható/beállítandó. A funkció modellteres munka (modelltérben összeállított tervlap) esetén értelemszerűen nem használható. Feliratozások léptékezése az AutoCAD 2008 verziótól kezdődően: Minden egyes felirathoz és méretvonalhoz léptéket rendelhetünk. Az elrendezéseken (papírtérben) készített nézetablakokban (mely egy általunk megadott léptékkel rendelkezik) csak azok a feliratok és méretvonalak jelennek meg, melyekhez korábban (akár többek között) a nézetablak léptékét rendeltük. A nézetablak léptékétől eltérő méretaránnyal rendelkező feliratok és méretvonalak az adott nézetablakban nem látszódnak. Egységek A SOFiCAD esetén használt mértékegység közvetlenül az AutoCAD Egységek párbeszédablakban is megadható. A mértékegységet a rajzolás megkezdése előtt állítsuk be. A mértékegység későbbi módosítása nem ajánlott, mert az objektumok nem várt léptékezését eredményezheti. Két pont távolsága Két pont távolságának lekérdezésekor (SOFiCAD -> Info -> Két pont távolsága) a kiválasztott pontok kizárólag az átláthatóság kedvéért megjelölésre kerülnek. Amint nagyítunk, vagy megváltoztatjuk a képernyő tartalmát, a jelölés eltűnik. 1

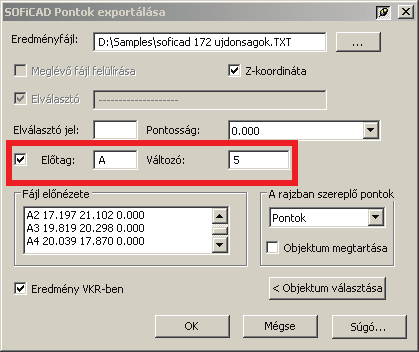

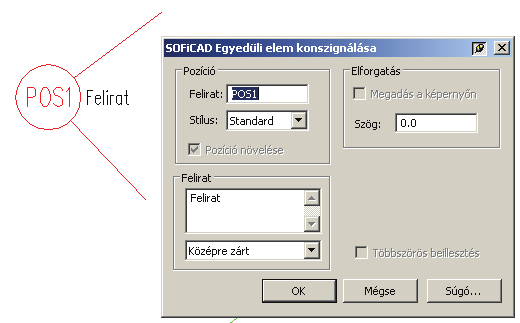

3 Pontok exportálása felirattal A pontok exportálása parancs támogatja, hogy előtagot is alkalmazzunk. Így egy numerikus vagy alfanumerikus előtagot és változót megadva a kiexportált pontok könnyebben azonosíthatók, mert az exportálás után a pontokhoz rendelt nevek feliratként megjelennek a rajzon is. Ezzel a módszerrel a pontlista és a rajz könnyen összevethető. Felhasználói fájlok Megváltozott könyvtár A korábbi és immáron kiindulási definíciós fájlok, úgymint soficad.ini, soficadb.bdd stb. a jövőben a program telepítési könyvtárában tárolódnak a nyelvnek megfelelően a deutsch/english és support könyvtárakban. A felhasználók által szerkeszthető fájlok xx_usr.xxx nevűek, melyek a nyelvtől függően a C:\Documents and Settings Felhasználónév\Application Data\SOFiSTiK\SOFiCAD\17.2 deutsch vagy english könyvtárában találhatók. Magyar nyelv esetén az english könyvtárban. A xx_usr.xxx fájlok ellentétben a kiindulási eredeti fájlokkal a javítócsomagok feltelepítésekor nem frissülnek, csak a program újratelepítésekor. Ezáltal a jól beállított felhasználói fájlok a javítócsomagok másolása után is megőrzik a bennük elvégzett módosításokat. Módosítás és aktualizálás A felhasználói fájlok nemcsak külső szerkesztőprogrammal (pl. jegyzettömb), hanem a SOFiCAD programból is megnyithatók, módosíthatók, és tartalmuk érvényesíthető. A felhasználói fájlokban (xx_usr.xxx) található beállítások mindig előnyt élveznek az eredeti fájlokkal szemben. A felhasználói fájlok tartalmával írhatjuk felül a program által használt fájlok tartalmát. A felhasználói fájlok működése: A kívánt beállításokat az xx_usr.xxx fájlokban végezzük el. Ezek a fájlok a C:\Documents and Settings könyvtárban találhatók. Ezekkel a fájlokkal (SOFiCAD -> Beállítások -> BDD/INI/LDF -> XXX aktualizálása parancsok) felülírhatjuk a program telepítési könyvtárában található definíciós fájlokat, melyekből mindig egy létezik, mindig ezt használja a program. A háttérben nem történik más, mint az éppen megváltoztatott xx_usr.xxx fájl bekerül a program által használt könyvtárba, felülírva az ottlévő fájlt. Emiatt a program kénytelen lesz a felhasználói beállítások alapján dolgozni. Méretezés SOFiCAD-méretstílus A SOFiCAD-méretstílus alaposan átdolgozásra került. Lehetségessé vált, hogy ugyanazon fájlban AutoCAD és SOFiCAD méretstílusokkal egyszerre dolgozzunk. Ehhez a SOFiCAD méretstílusokat SOF-kezdetű névvel kell ellátnunk. Ez az előtag különbözteti meg egyértelműen a SOFiCAD méretstílusát az AutoCAD méretstílusától. Konszignálás A konszignálási elemek az Info/Edit paranccsal utólag módosíthatók. Az elemek opcionálisan többszörösen is beilleszthetővé váltak. A jelek mellé készített tetszőleges feliratok lehetnek bal középre vagy jobbra igazítottak, ez a tulajdonság akár utólag is változtatható. 2

4 Vasalás modul (SOFiCAD-B) Általános Szöveg alatti vonalak elrejtése Ezzel a vasbetét-stílusban található az opcióval lehetővé válik, hogy azok az AutoCAD elemek, melyek a vasbetétekhez tartozó feliratok alá kerülnek, a felirat határvonalán belül eltűnjenek. Az eltűntetéshez az AutoCAD Rajzolási sorrend funkciója nyújt segítséget, melyet a felirat kijelölés után a jobb-gomb menüből érhetünk el. A legfelülre helyezett szöveg kitakarja az alatta található AutoCAD elemeket. Szabványok és TAB fájlok kezelése A korábban használt TAB fájlok helyett melyek a vasbetétátmérőket, a hegesztett hálók típusait és a távtartókat tartalmazták szabványt tartalmazó INI fájlok kerülnek alkalmazásra, melyek a sofistik.23 könyvtárban találhatók. A fájloknak két csoportja van: Vezér INI és alárendelt INI fájlok. A vezér INI fájlban található valamennyi, az adott szabványnál alkalmazható vasbetétátmérő, hegesztett hálótípus, az azoknál alkalmazott vasbetétátmérő és távtartó. Az alárendelt INI fájlok segítségével pedig ebből a halmazból szűrőként hozhatunk létre olyan csoportosításokat, melyek csak bizonyos átmérők, hálók, távtartók használatát engedélyezik, ajánlják fel. Vasbetétszám átmérőként Ez az opció szintén a vasalási paraméterek között állítható be. Használatával nem a vasbetétek átmérője, hanem annak sorszáma tűntethető fel a vastáblázatokban és a terveken. Az opció alkalmazásával, vagy mellőzésével a terv egy gombnyomásra átállítható egyik, illetve másik felirati megjelenítésre. Tervpecsét A vastáblázat immáron nemcsak az első 50 karaktert olvassa ki a tervpecsétből, így lehetővé válik a hosszú projektnevek használata. Intelligens kurzor (I kurzor) A fogóponttal történő módosításoknál igénybe vehető az úgynevezett intelligens kurzor, mely a vasbetétkészítésnél megszokott céldobozt jeleníti meg. A kurzorral a fogópontok a megmutatott elemtől a kis ablakban megadott betonfedés figyelembe vételével helyezhetők el. Alkalmazhatjuk vasbetétek, mutatók, kiosztások és újdonságként a hegesztett hálók készítéséhez és módosításához. A szerkesztés idején az ALT+A billentyűkombinációval az intelligens kurzor ki- /bekapcsolható. Társítható a korábbi, a betonfedés definiálása funkcióval. Ha korábban AutoCAD zsaluzási vonalakhoz betonfedést rendeltünk, akkor az intelligens kurzor használatakor eldönthetjük, hogy a kis ablakban megadott értéket, vagy az elemhez rendelt betonfedést ( Érték az objektumból ) kívánjuk-e alkalmazni a fogópontos módosítás során. 3

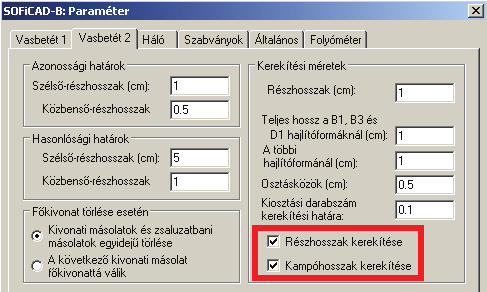

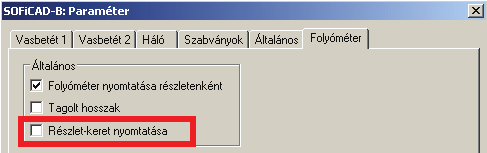

5 Vasalási paraméter Vasbetét 2 Olyan esetekben, amikor a vasbetéteket a zsaluzási kontúr segítségével készítjük el, előfordulhat, hogy az egyes szárakhoz nem kerek hosszak adódnak. A Vasbetét 2 fülön található új kapcsolókkal állíthatjuk be, hogy a program ilyen esetekben automatikusan a fentebb megadott pl. egész cm-re kerekítsen-e vagy sem. Hasonló módon kerekíthetők a hurkok és a kampók hosszai is. Folyóméter A csak metszetben elkészített, majd egy adott folyóméterre vonatkoztatott elemek számára készített részlet-keretek a nyomatatáskor opcionálisan ki-/bekapcsolhatóvá váltak. Építési szakaszok Építési szakasz hozzárendelése és átnevezése Az új, eszköztárból és menüből egyaránt elérhető parancsokkal lehetővé válik, hogy több kijelölt vasalási objektumot egy adott építési szakaszhoz rendeljünk. Ugyanilyen módon választhatjuk le a kijelölt objektumokról az építési szakaszokat is. Az építési szakaszok nevét továbbra is a Vasalási paraméter párbeszédablakban kell megadni, azonban átnevezésükre szintén egy külön parancs készült. Kivonatok építési fázisonként Ha építési szakaszokkal dolgozunk (olyan nagy a terv, hogy nem lehet egyetlen tervlapon nyomtatni, vagy több fázisban valósul majd meg), akkor lehetőségünk nyílik arra, hogy építési fázisonként készítsünk egy kivonati másolatot az adott vaspozícióról. Az így megjelenített másolat csak az arra az építési szakaszra vonatkozó darabszámot mutatja nem pedig a teljes rajzban előforduló darabszámot! Ezek az építési szakaszonként készített kivonati másolatok a kiosztás kijelölése után a jobb-gomb menü segítségével készíthetők. Az építési szakaszok számára készített kivonati másolatokhoz a vasbetét-stíluson keresztül saját megjegyzést készíthetünk. Külön rasztert készíthetünk a hagyományos és külön rasztert az építési szakaszokhoz tartozó kivonatok számára. Példa: Készítettünk 3 építési fázist (A, B és C). A 2-es jelű vas mindhárom építési fázisban szerepel, de másmás darabszámmal. Minden egyes fázis számára készíthető egy kivonati másolat, ahol megjeleníthető, hogy az adott vasból abban az építési fázisban mennyi szerepel (55, 41 és 68 db). Az eredeti kivonaton pedig a teljes rajzban található mennyiség látható. 4

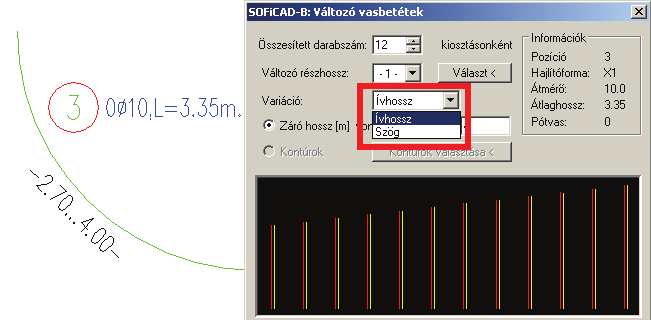

6 Változó hosszúságú vasbetétek A változó hosszúságú vasbetétek számos funkcióval bővültek, így beállításuk külön fület kapott a vasbetétstílusban. Kör alakú kengyelek és ívek A kör alakú kengyeleknél is alkalmazható a változó hosszúság. Az íveknél a változó tulajdonságok közül is választhatunk. Változó lehet a sugár, az ívhossz és a nyitási szög. Természetesen az itt kiválasztott paraméter függvényében a további tulajdonságok automatikusan igazodnak. Delta A lépcsőzés nemcsak a vasbetétek darabszámának (mennyi azonos vasbetét alkosson egy lépcsőfokot), hanem a deltaméret megadásával is elkészíthető. Így például készíthetünk lépcsőzést 10cm-es ugrásokban. Ez a funkció akkor lehet igazán hasznos, ha zsaluzási kontúrként egy ívet mutattunk meg. Táblázat Ha a változó hosszúság azonos ugrásokkal készül, akkor kérhetünk úgynevezett kompakt táblázatot, amely nem az egyes résztvevő vasbetétek tulajdonságait írja ki, hanem csupán a delta méretet valamint a legkisebb és a legnagyobb vasbetéthosszat. Így rengeteg hely megtakaríthatunk: Ábrázolt oszlopok Már a készítéskor, vagy utólag az Info/Edit funkcióval eldönthetjük, hogy a táblázat mely oszlopait kívánjuk láttatni a tervben. Kikapcsolhatók az egyes szárakhoz tartozó oszlopok, vagy az összhossz oszlopa. Hasonló módon be- és kikapcsolhatjuk az íves szárak változó adatait megjelenítő hossz és szög oszlopokat. Végjelölés A változó hosszúságokhoz készített kiosztásoknál alkalmazhatjuk a korábbról már ismert végjelölést, mely a vasbetét végéhez mutatóvonal megjelenítette az adott vasbetét pozíciószámát. Ezt a parancsot alkalmazhatjuk most is, így az egyes alpozícióval rendelkező vasbetétek a rajzon jól beazonosíthatóvá válnak. 5

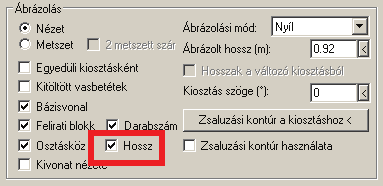

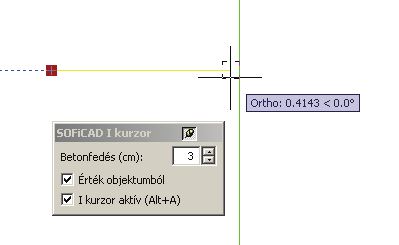

7 Kiosztások Mutatós kiosztás A mutatókkal történő jelzés, vagy darabszám meghatározás utólagos módosítási lehetőséggel bővült. Az eddigi egyszegmensű mutatóvonal mellett használhatunk megtört, több szegmensből álló mutatóvonalakat is, amiket a jobb-gomb menü segítségével készíthetünk el. Hossz ábrázolása A kiosztások felirati blokkjában megjeleníthető a kiosztáshoz tartozó vasbetét hossza is. Ez a beállítás egyesével a kiosztás módosításakor (Info/Edit) végezhető el. Kivonat nélküli kiosztás A program egyik nagy előnye, hogy úgy is készíthetünk kiosztásokat, hogy még nem tudjuk milyen pozíciójú vasbetétekre vonatkoznak. Ennek használatát gyorsítja ez az új funkció. Ha először kiosztásokat készítünk, majd utána társítunk hozzájuk kivonatokat, akkor korábban a kiosztások pozíciószáma az utoljára készített kivonat pozícószáma lett. Ettől a verziótól kezdődően az újonnan készített, kivonattal nem rendelkező kiosztások pozíciószáma az utoljára készített kiosztás pozíciószáma lesz. Így akár egymás után készíthetünk kiosztásokat más és más pozíciószámmal. Hegesztett hálók Hálók megadása intelligens kurzorral Az egyedüli hálók, a hálósorok és a hálómezők készítésekor felhasználhatjuk az intelligens kurzort, így a hálók készítésekor és utólagos módosításakor könnyebben figyelembe vehető a betonfedés. Hálóábrázolás Új a parancs az Ábrázolás visszaállítás, mellyel a hegesztett hálók felirati ábrázolásait tudjuk visszaállítani a készítéskori állapotra. Rajzolt hálók dupla vasbetétekkel Amennyiben olyan rajzolt hálót készítünk, ahol beállítottuk a vasbetétek duplázását, akkor azt a kész hálón megjeleníthetjük, ha a méretezést kikapcsoljuk. Vastáblázat Beépített elemek A vastáblázat indításakor kérhetjük, hogy a hajlítási lista és a hálóskicc mellett a beépített elemekről is készüljön táblázat. 6

8 Makrók Új makrók Új makrók készültek és a korábbi makrók új funkciókkal egészültek ki. Ettől a verziótól kezdődően mindenki saját maga számára készíthet vasalási makrókat, a makrókészítés nyitottá vált. A készítést a parancsok kézikönyve segíti. Fúrt cölöp Jellemzők: spirál kengyelek toldásokkal Kétoldali konzol Jellemzők: automatikus vasalás számítás erők hatására. 7

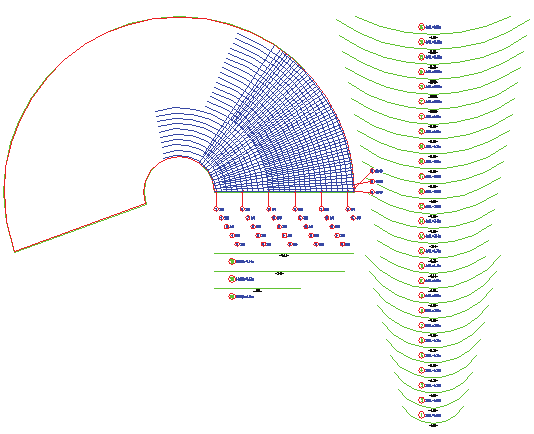

9 Pontalap/kehelyalap Jellemzők: kehely és kehely nélküli változat, kétféle nyírási vasalás megoldás Gyűrűszegmens Jellemzők: Íves vasbetétek, sugárirányú kiosztás, hosszú vasbetétek helyett vasbetétek toldása 8

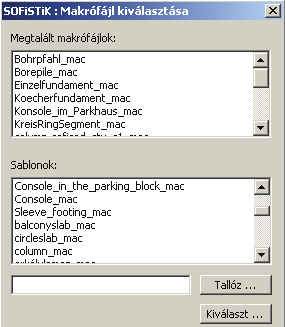

10 Fájlok helye / sablon További újdonság, hogy a makró fájlok a mindenkori munkakönyvtárba másolódnak. Itt végezhetjük el bennük a módosításokat, és innen alkalmazhatjuk a legközelebbi futtatáskor is. A párbeszédablak felső részében láthatjuk a munkakönyvtárba másolt makrókat, a párbeszédablak alsó részében pedig a gyári eredeti helyükön lévő makró sablonokat. A munkakönyvtárból alkalmazott makrók előnye, hogy a javítócsomagok felmásolása során nem változnak, illetve hálózaton lévő munkáknál többen is hozzáférnek a makrók fájljaihoz. Automatikus vasbetétkiosztás Vastáblázat Az automatikusan készített kiosztásokat nem kell vasbetétekre szétvetni ahhoz, hogy a vastáblázatban megjelenjenek. Ennek ellenére a vasbetétekhez kivonat csak akkor készül, ha azokat szétvetjük. Felosztás A jobb-gomb menü segítségével a szőnyegek automatikusan feloszthatók egész (maximális vasbetéthossznak megfelelő) és maradék vasbetétekre, vagy egyenlő méretű azonos pozíciójú vasbetétekkel is lefedhető a terület. Itt lehetőségünk van az egy keresztmetszetben történő illesztésre, vagy az eltolt illesztésre. 9
