A szkeletomotoros rendszer A vázizomzat elektromos aktivitásának vizsgálata: elektromiográfia (EMG)

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "A szkeletomotoros rendszer A vázizomzat elektromos aktivitásának vizsgálata: elektromiográfia (EMG)"

László Botond Dobos
7 évvel ezelőtt
Látták:

1 A szkeletomotoros rendszer A vázizomzat elektromos aktivitásának vizsgálata: elektromiográfia (EMG) Az okulomotoros rendszer A szemmozgások és a pupilla vizsgálata A respiratorikus rendszer A légzőműködések vizsgálata Pszichofiziológia, PTE 2015, Hernádi I.

szemmozgások és a pupilla vizsgálata A respiratorikus rendszer A

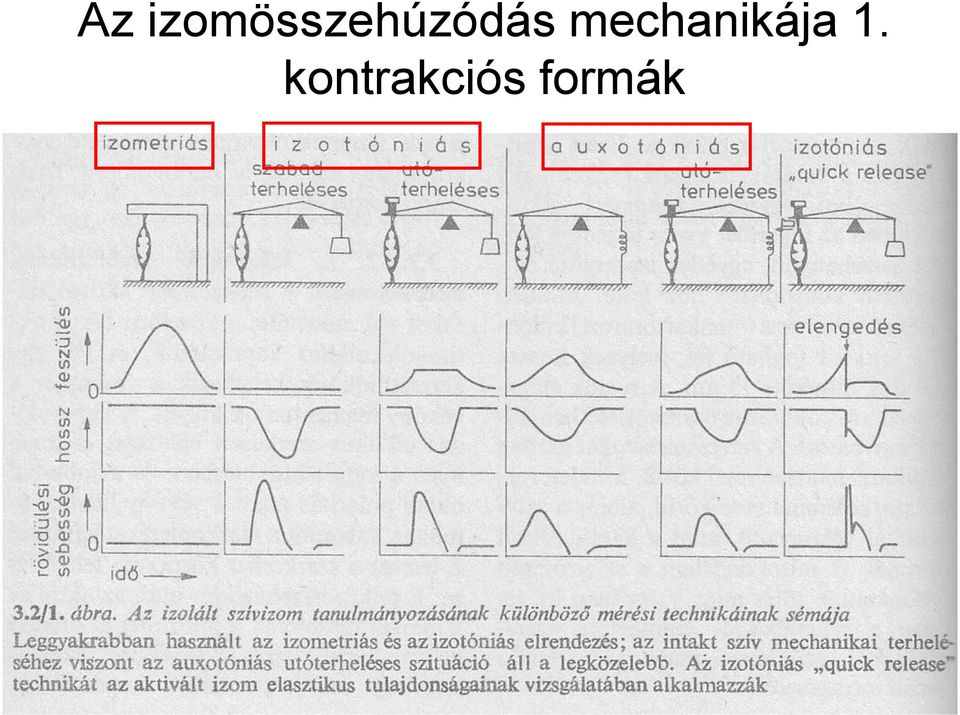

2 Az izomösszehúzódás mechanikája 1. kontrakciós formák

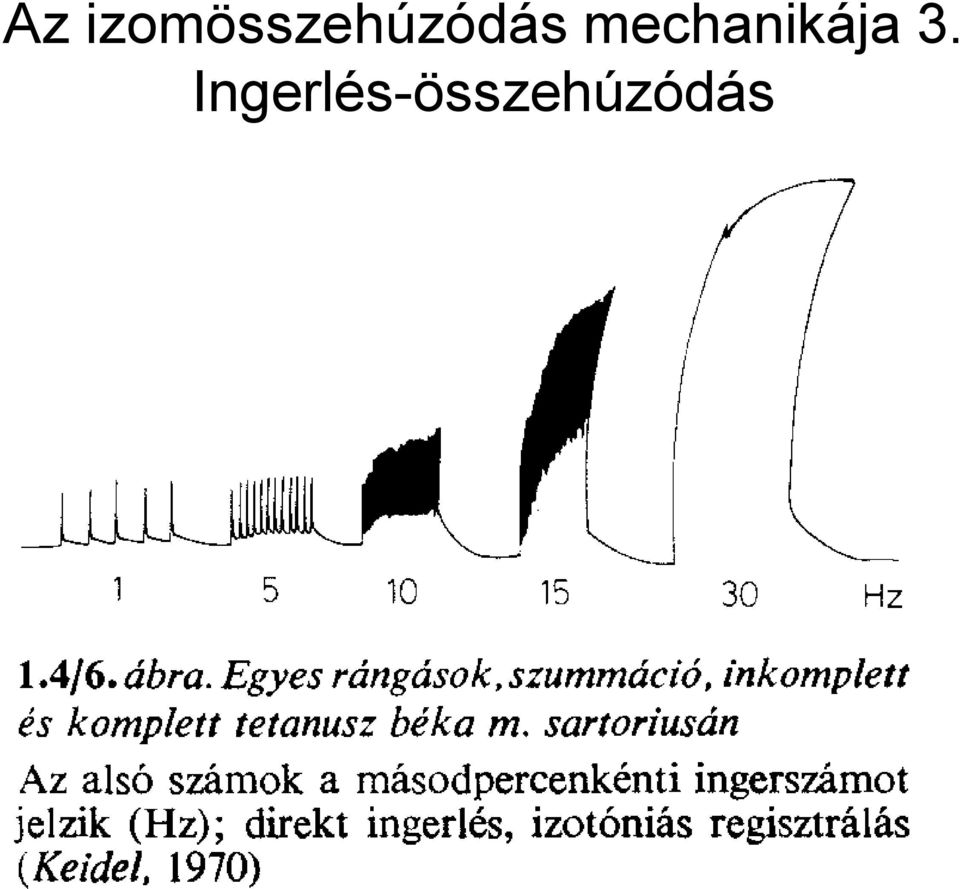

3 Az izomösszehúzódás mechanikája 3. Ingerlés-összehúzódás

4 Vázizomrost-típusok és funkciói tónusos rostok kétéltű, hüllő, madár testtartás emlős izomorsó és extraokuláris izmok nincs AP, sok-sok szinapszis lassú kontrakció - hatékony izometriás feszülés lassú rángás típusú rostok (I. típus) aerob út dominál emlős testtartás lassú kontrakció, lassú fáradás - sok mioglobin (vörös rostok), sok mitokondrium, jó vérellátás gyors rángás típusú oxidatív rostok (IIa. típus) vadon élő, jól repülő madarak mellizmai gyors, de lassan fárad - sok mioglobin, vörös rostok gyors rángás típusú glikolitikus rostok (IIb. típus) igen gyors, gyorsan fárad - fehér rostok baromfi mellizom

típus) aerob út dominál emlős testtartás lassú kontrakció, lassú fáradás - sok mioglobin (vörös rostok), sok mitokondrium, jó vérellátás gyors rángás

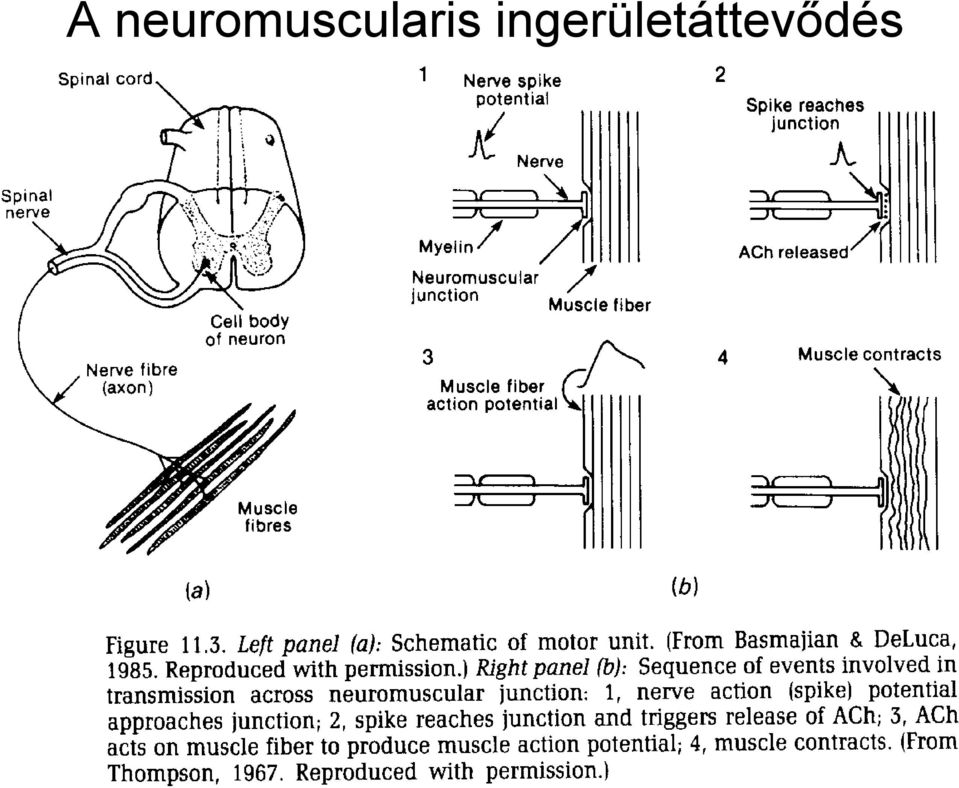

5 A neuromuscularis ingerületáttevődés

pdf Konstans elektromágneses zaj Két szignál kivonása (differenciál

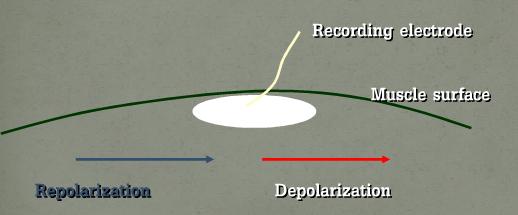

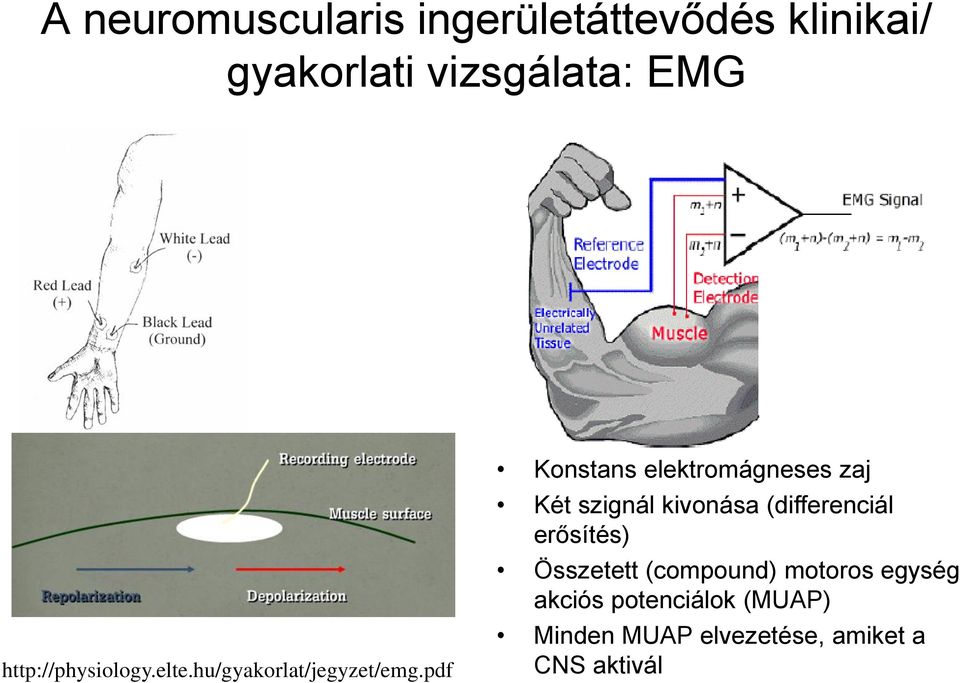

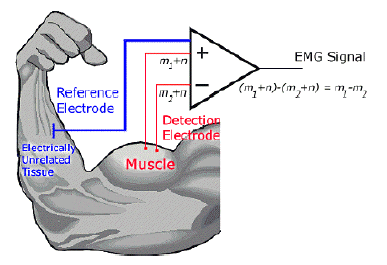

6 A neuromuscularis ingerületáttevődés klinikai/ gyakorlati vizsgálata: EMG Konstans elektromágneses zaj Két szignál kivonása (differenciál erősítés) Összetett (compound) motoros egység akciós potenciálok (MUAP) Minden MUAP elvezetése, amiket a CNS aktivál

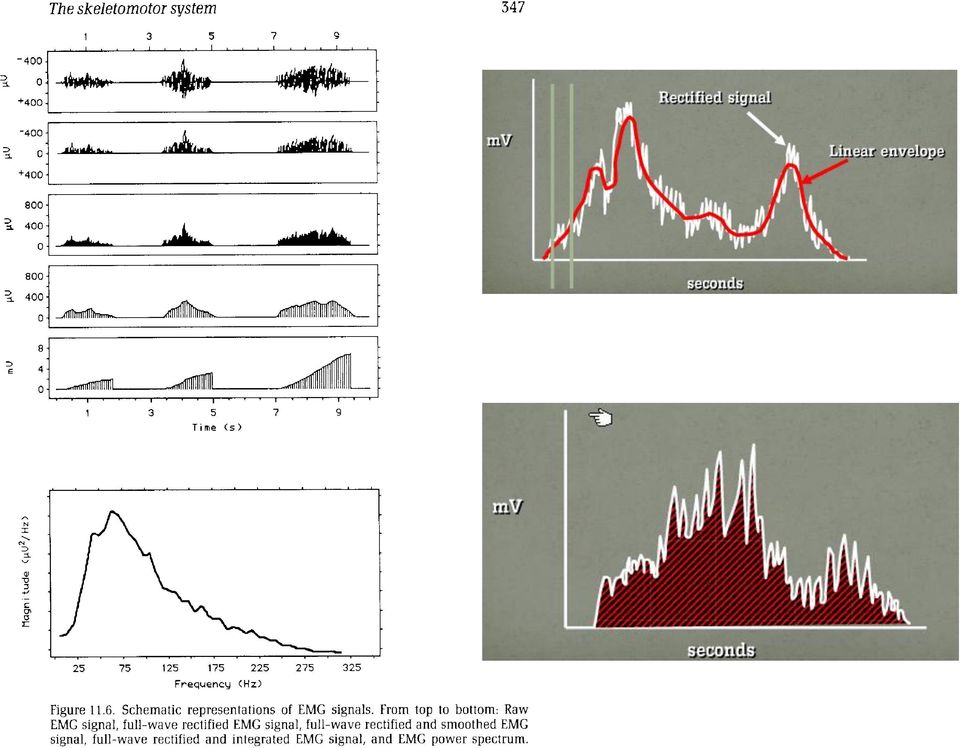

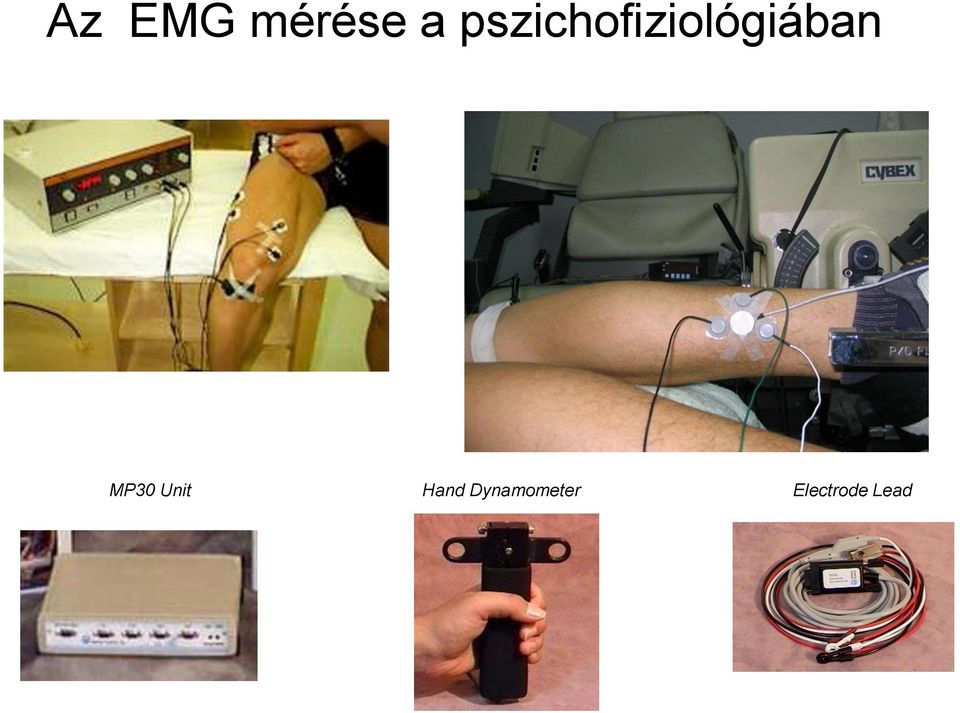

8 Az EMG mérése a pszichofiziológiában MP30 Unit Hand Dynamometer Electrode Lead

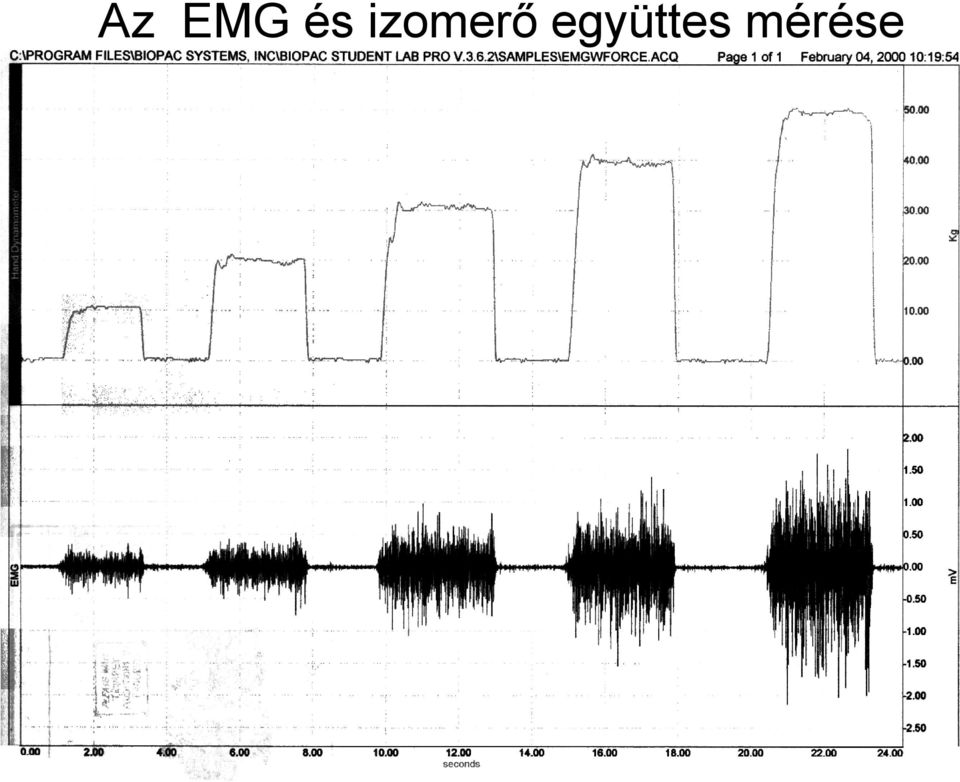

9 Az EMG és izomerő együttes mérése

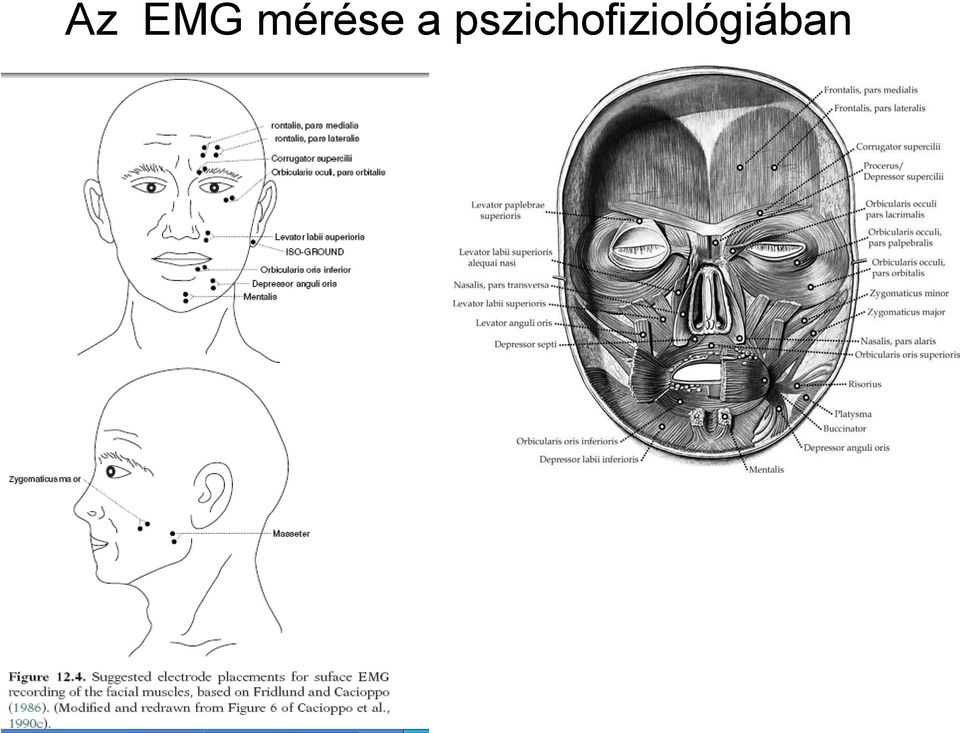

10 Az EMG mérése a pszichofiziológiában

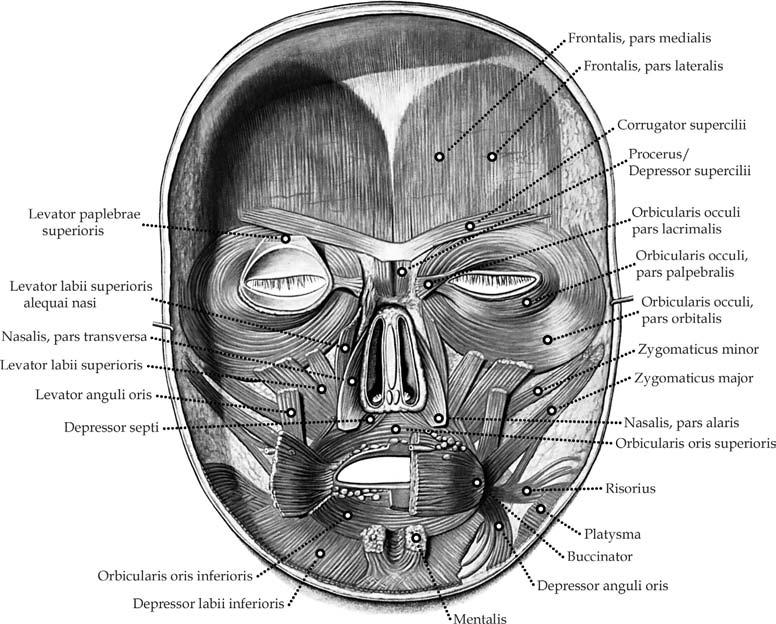

11 Művi arckifejezések mimikai izmok ingerlésével (A. Elsenaar) a mimikai izmok beidegzésének precíz komuter-vezérelt elektromos ingerlése az érzelmet mutató arckifejezések térképezése művészeti vonatkozások

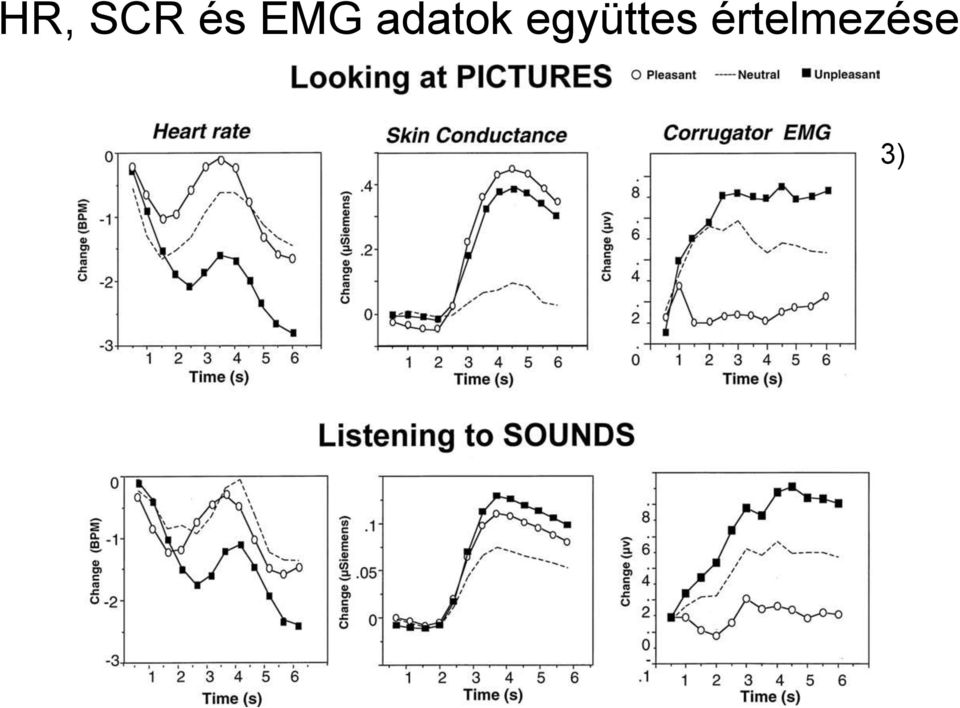

12 HR, SCR és EMG adatok együttes értelmezése Lang et al., (2003)

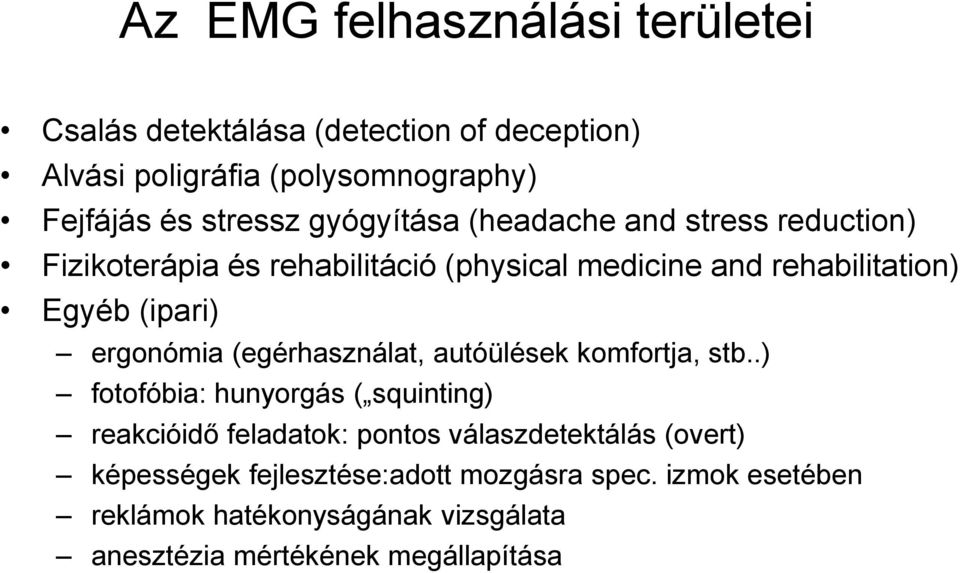

13 Az EMG felhasználási területei Csalás detektálása (detection of deception) Alvási poligráfia (polysomnography) Fejfájás és stressz gyógyítása (headache and stress reduction) Fizikoterápia és rehabilitáció (physical medicine and rehabilitation) Egyéb (ipari) ergonómia (egérhasználat, autóülések komfortja, stb..) fotofóbia: hunyorgás ( squinting) reakcióidő feladatok: pontos válaszdetektálás (overt) képességek fejlesztése:adott mozgásra spec. izmok esetében reklámok hatékonyságának vizsgálata anesztézia mértékének megállapítása

ergonómia (egérhasználat, autóülések komfortja, stb.

14 Elektro-okulográfia (EOG), pupillometria

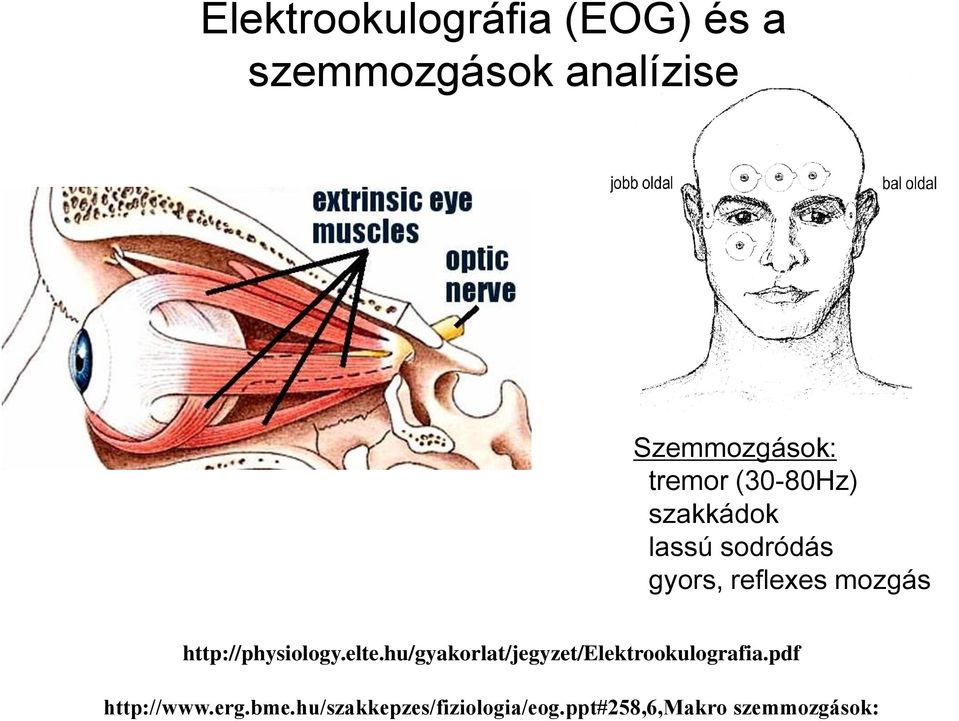

15 Elektrookulográfia (EOG) és a szemmozgások analízise Szemmozgások: tremor (30-80Hz) szakkádok lassú sodródás gyors, reflexes mozgás szemmozgások:

http://physiology.elte.hu/gyakorlat/jegyzet/elektrookulografia.

olvasás során Fixálási gyakoriság vizsgálata a szem pigment sejtjeit érintő elváltozások felderítésekor

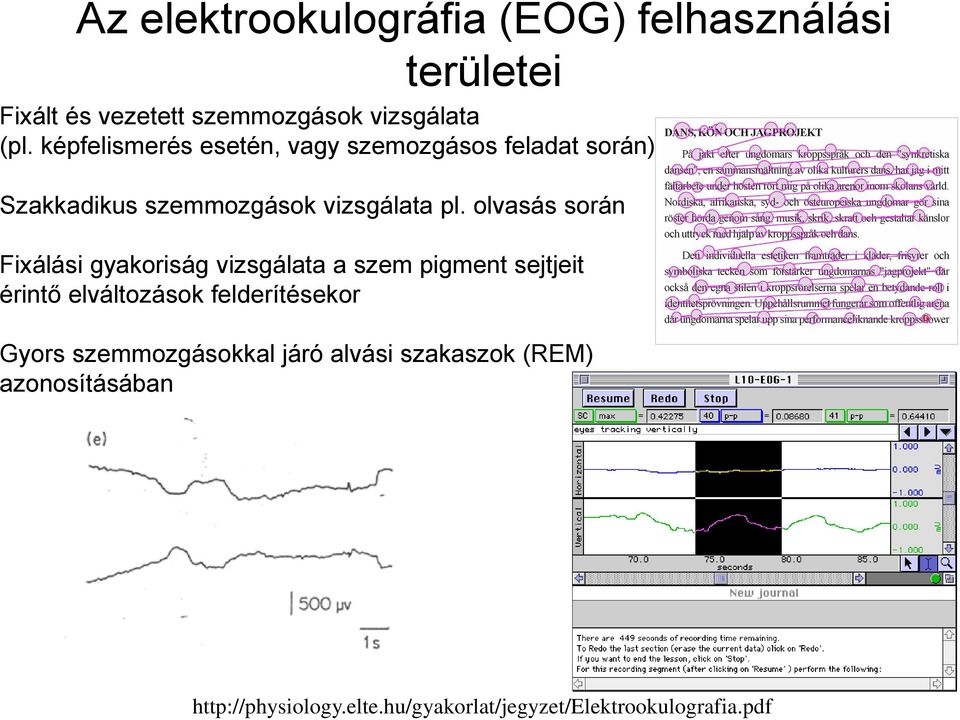

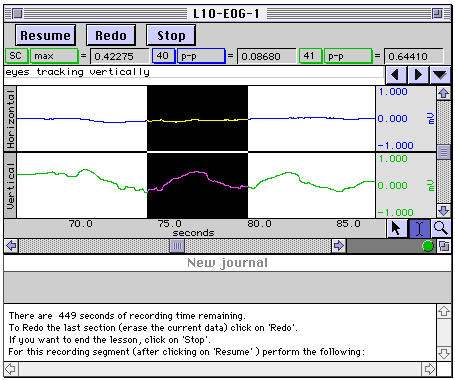

16 Az elektrookulográfia (EOG) felhasználási területei Fixált és vezetett szemmozgások vizsgálata (pl. képfelismerés esetén, vagy szemozgásos feladat során) Szakkadikus szemmozgások vizsgálata pl. olvasás során Fixálási gyakoriság vizsgálata a szem pigment sejtjeit érintő elváltozások felderítésekor Gyors szemmozgásokkal járó alvási szakaszok (REM) azonosításában

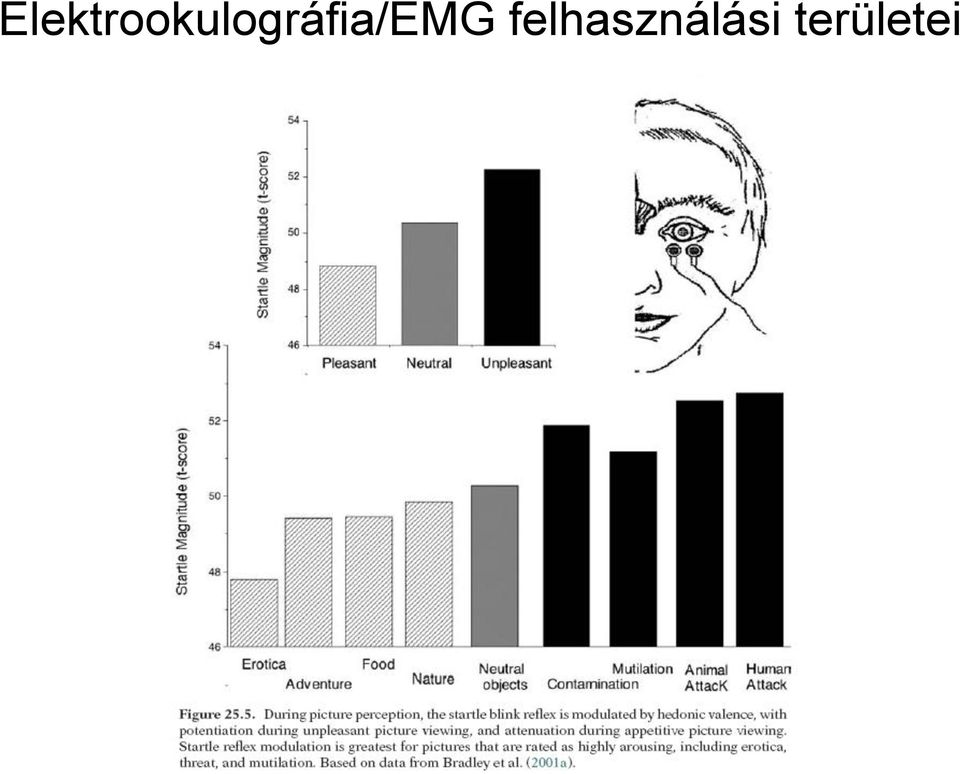

17 Elektrookulográfia/EMG felhasználási területei

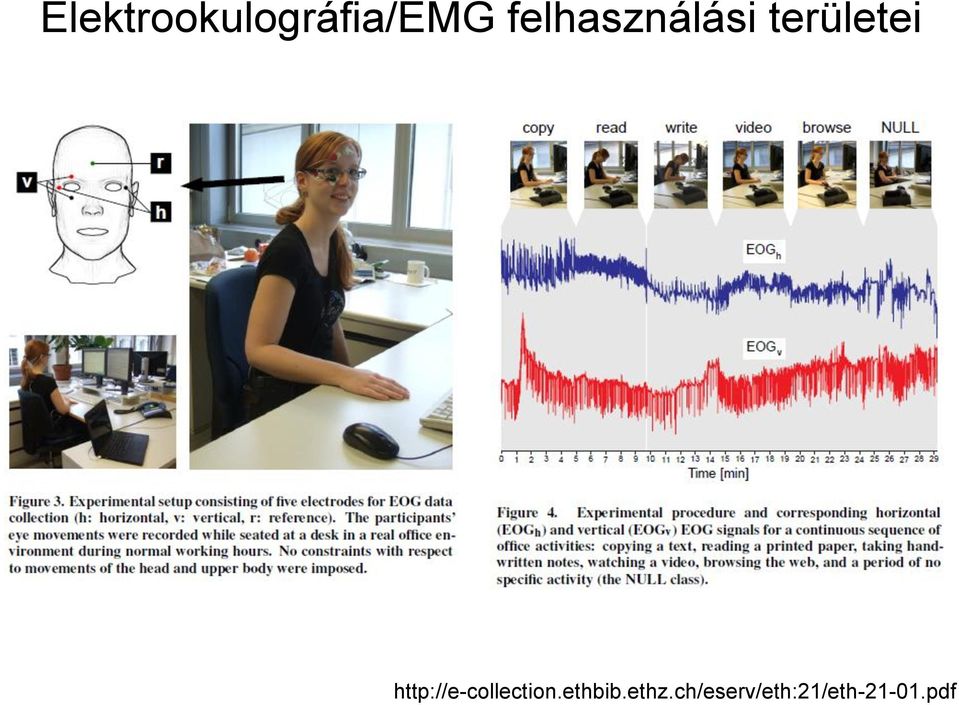

18 Elektrookulográfia/EMG felhasználási területei

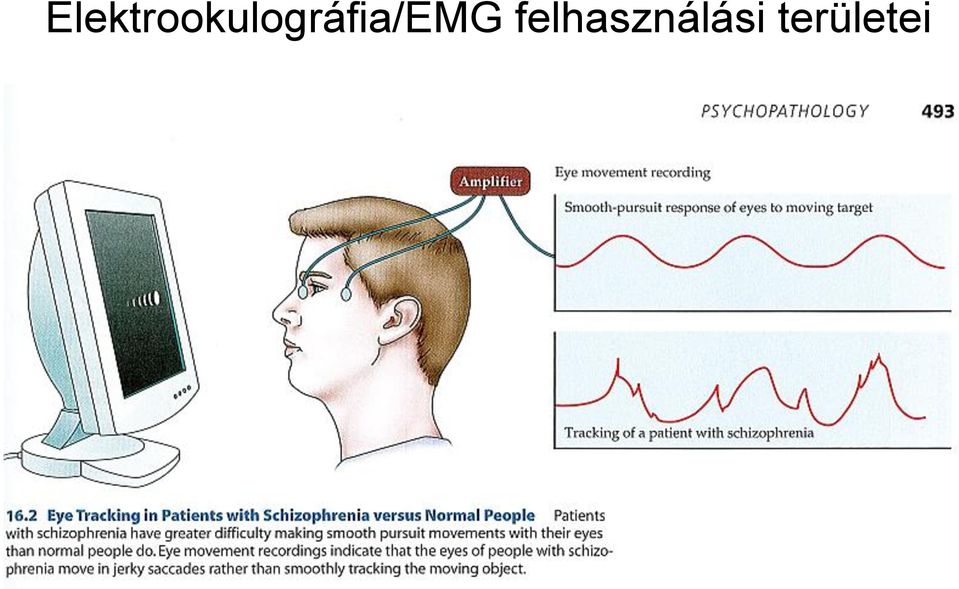

19 Elektrookulográfia/EMG felhasználási területei

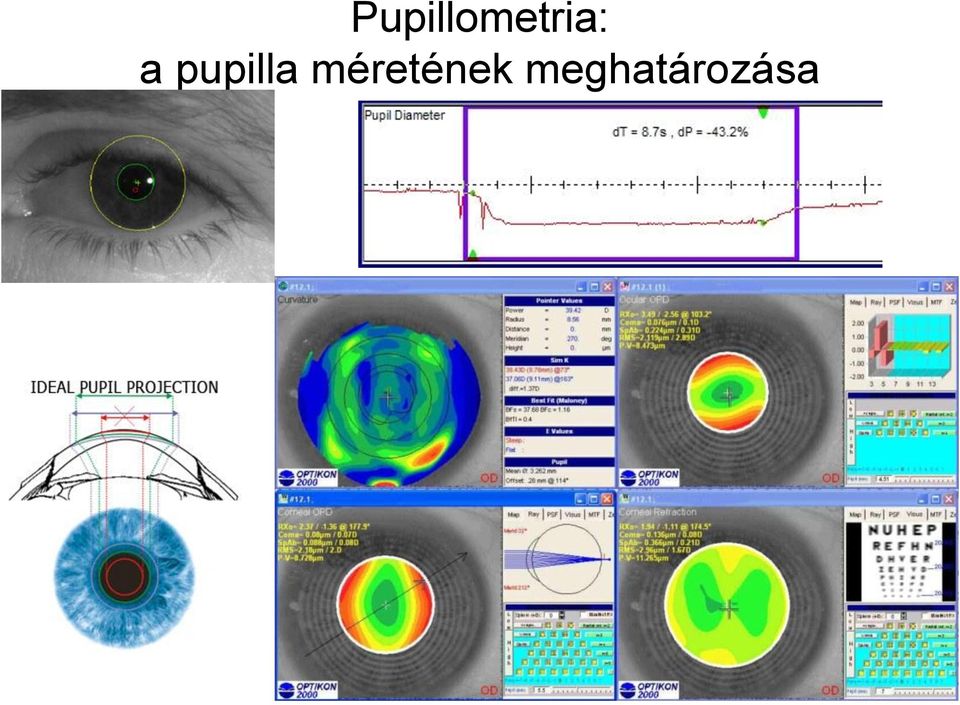

20 Pupillometria: a pupilla méretének meghatározása

21 Szemmozgások analízise (klasszikus eye tracking Yarbus, 1967) (from Yarbus, "Eye Movements and Vision", Plenum Press, NY, 1967)

22 Pupillometria és figyelmi folyamatok A LC-NE rendszer szerepe a task-engagement -ben* Figure 1. Grand-average P3 ERPs and phasic pupil dilation waveforms sorted into quintiles according to pretarget pupil diameter. Target tones evoked both P3 components (a; accompanied by grand-average topography) and large phasic pupil dilations (b), sorted here into quintiles according to pretarget pupil diameter. See Method for a detailed description of the sorting procedure. Figure 2. Pupil diameter and task engagement. a: Reaction time coefficient of variation (RT CV) exhibited a U-shaped relationship to pretarget pupil diameter: Epochs marked by an intermediate pretarget pupil diameter were associated with good performance, indicative of increased engagement in the task (second-order polynomial line of best fit drawn in black). b: Phasic pupil dilations were strongly inversely related to their corresponding pretarget pupil diameters, and (c) larger pupil dilations were marked by relatively poor task performance. Error bars depict standard error of the mean. *Forrás: Murphy és mtasi, Psychophysiology, DOI: /j x

23 Az EOG felhasználási területei Orvostudomány: Kóros szemmozgások analízise, nystagmusok Alvásanalízis: (REM fázis azonostása) Pszichológia/közgazdaságtan: Szakkádok analízise (kereső/pásztázó szemmozgások, felh: pl. reklámok hatékonysága) Lassú követő szemmozgások: Olvasás követése VOR Artefactok azonosítása, szűrése (pl.eeg esetében)

24 Szemmozgások analízise (pupillamozgás meghatározása infravörös fénnyel eye tracking)

25 A légzés szervrendszere Respirációs pszichofiziológia

26 A légzőrendszer felépítése 1. Felső légutak orr, garat Alsó légutak: gége (larynx) légcső (trachea) bronhusok tüdő

27 A légzőrendszer felépítése 2. Segédszervek: mellhártya (pleura) légzőizmok bordaközti izmok rekeszizom (diaphragma)

28 A légzés mechanikája -nyomásviszonyok

29 A légzési térfogatok mérése spirometria TV: respirációs levegő 500 ml IRV: belégzési rezerv 3000 ml ERV: kilégzési rezerv 1200 ml RV: reziduális levegő 1000ml Vitálkapacitás=IRV+TV+ERV

30 A légzési gázok megoszlása (parciális nyomások - Hgmm)

31 A légzőműködések idegrendszeri szabályozása: agytörzsi folyamatok Nyúltvelő: DRG: dorsalis respirációs neuroncsoport belégzőközpont VRG: ventrális respirációs neuroncsoport kilégzőközpont Híd: NPB: nu. parabrachialis med.= pneumotaxiás központ ritmus normalizálás APK: apneuziás központ

32 A légzőműködések idegrendszeri szabályozása: Összefoglalás Source: /Exam%203/CH22%20ANS%20Control%20of%20Breathing.htm

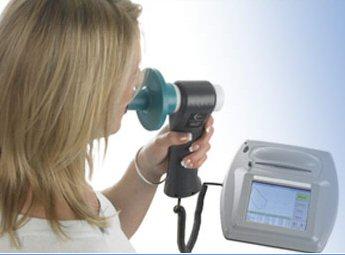

33 Az légzőműködések gyakorlati mérése

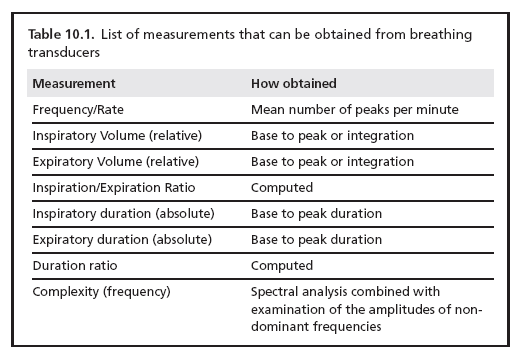

34 A légzőműködések gyakorlati mérése

35 Az légzőműködések vizsgálatának felhasználási területei Emóciókutatás filmek tartalma és a légzési mintázat kapcs. Kognitív aktivitás/aktiváció hypoxia-kutatás, légzési manőverek, hemiszfériumok közötti különbségek Szagokkal kapcsolatos tanulás és idegr. aktiváció (sniffing<>smelling) Szagok hatása a légzési mintázatra - kondícionálható Beszéd periaqueductal gray material (PAG) közös laryngeális és respirációs kimenetek - koordináció Asthma/COPD biofeedback control Légzésritmusok biofeedback, wellness (

36 A légzőműködések gyakorlati mérése pld.: Pánikreakció (mint gyógyszer-mellékhatás) kezelése* *Abelson et al., Psychosomatic Medicine 58: (1996)

37 Köszönöm a figyelmet!
