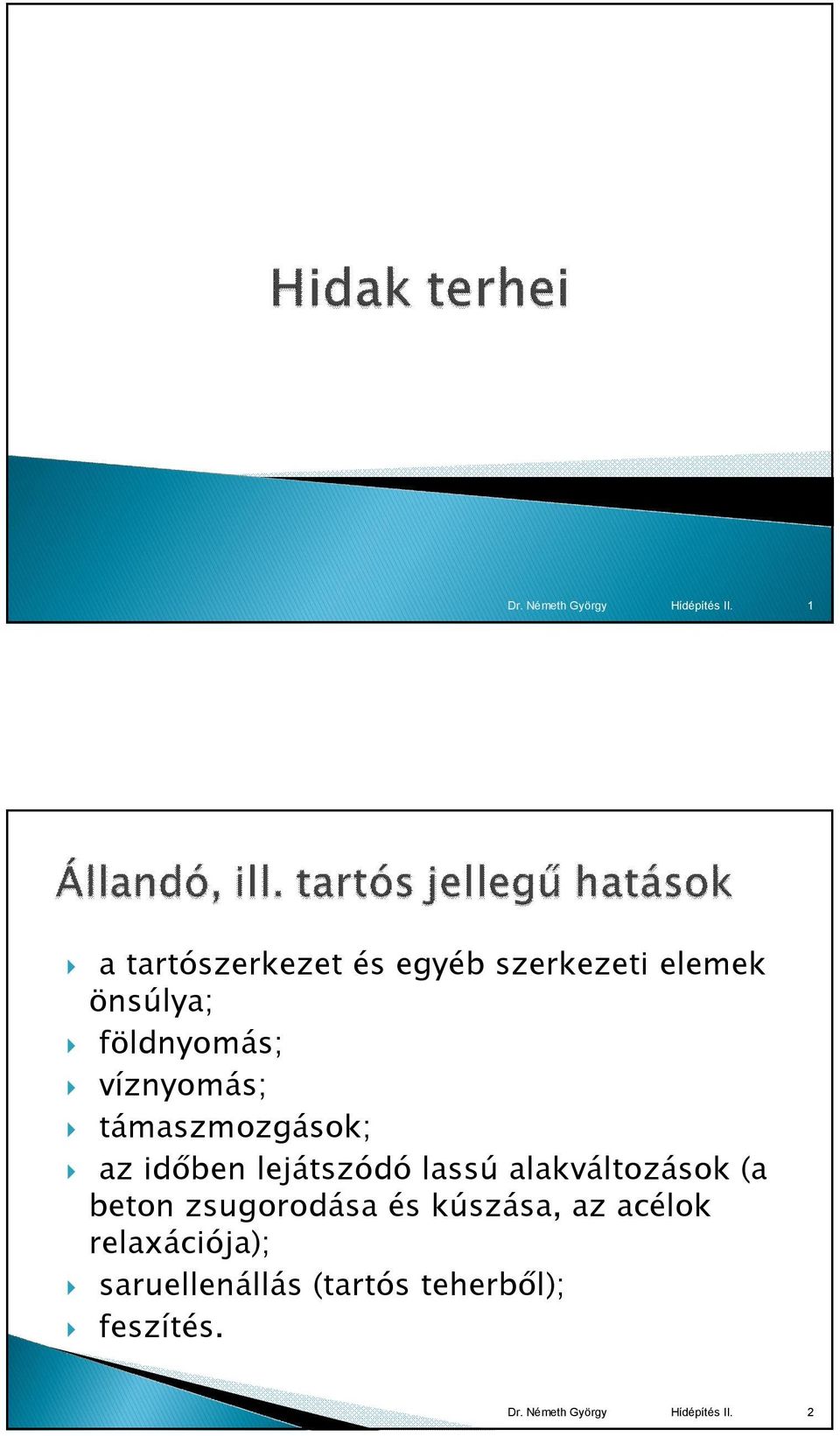

a tartószerkezet és egyéb szerkezeti elemek önsúlya; földnyomás; víznyomás; támaszmozgások; az időben lejátszódó lassú alakváltozások (a beton

Átírás

1 1 a tartószerkezet és egyéb szerkezeti elemek önsúlya; földnyomás; víznyomás; támaszmozgások; az időben lejátszódó lassú alakváltozások (a beton zsugorodása és kúszása, az acélok relaxációja); saruellenállás (tartós teherből); feszítés.

2 Forgalmi terhek (tehermodellekből) Szélhatás Hőmérsékleti hatás Saruellenállás Jég és víz hatásai Építési terhek Esetleges hatások reprezentatív értékei: Karakterisztikus érték: Q k Kombinációs (ritka) érték: ψ 0 Q k Gyakori érték: ψ 1 Q k Kvázi-állandó érték: ψ Q k 3 Az útpálya szélessége (w) A forgalmi sávok (egész) száma n 1 Egy forgalmi sáv szélessége A fennmaradó terület szélessége w < 5,4 m n 1 =1 3m w 3m 5,4 m w < 6 m n 1 = w / 0 6 m w n 1 = int (w/3) 3m w 3 n 1 Sávok számozása: 1. a legkedvezőtlenebb hatást előidéző sáv;. a következő legkedvezőtlenebb; stb. 4

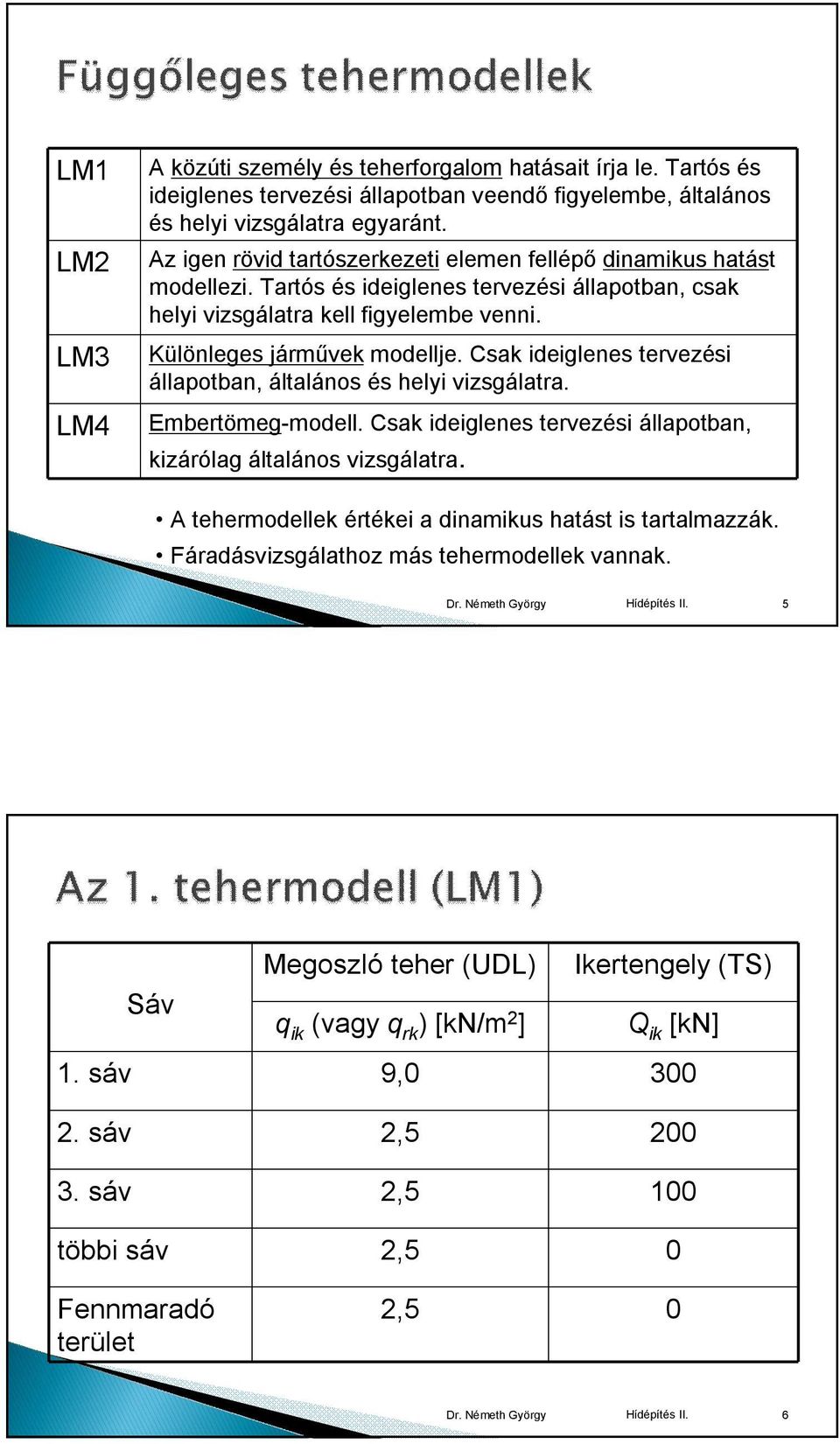

3 LM1 LM LM3 LM4 A közúti személy és teherforgalom hatásait írja le. Tartós és ideiglenes tervezési állapotban veendő figyelembe, általános és helyi vizsgálatra egyaránt. Az igen rövid tartószerkezeti elemen fellépő dinamikus hatást modellezi. Tartós és ideiglenes tervezési állapotban, csak helyi vizsgálatra kell figyelembe venni. Különleges járművek modellje. Csak ideiglenes tervezési állapotban, általános és helyi vizsgálatra. Embertömeg-modell. Csak ideiglenes tervezési állapotban, kizárólag általános vizsgálatra. A tehermodellek értékei a dinamikus hatást is tartalmazzák. Fáradásvizsgálathoz más tehermodellek vannak. 5 Megoszló teher (UDL) Ikertengely (TS) Sáv q ik (vagy q rk ) [kn/m ] Q ik [kn] 1. sáv 9, sáv, sáv,5 100 többi sáv,5 0 Fennmaradó terület,5 0 6

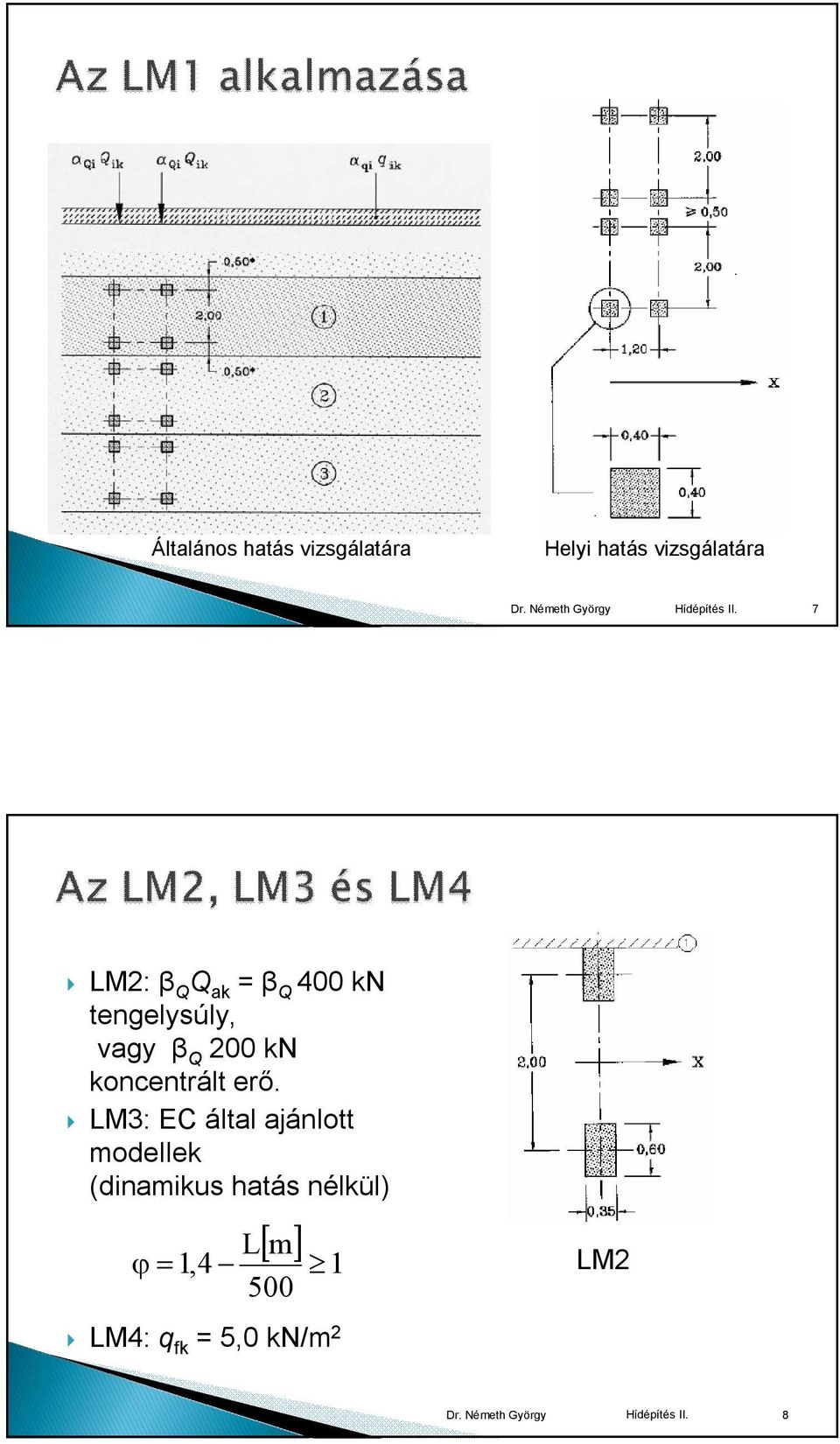

4 Általános hatás vizsgálatára Helyi hatás vizsgálatára 7 LM: β Q Q ak = β Q 400 kn tengelysúly, vagy β Q 00 kn koncentrált erő. LM3: EC által ajánlott modellek (dinamikus hatás nélkül) L m 1, LM4: q fk = 5,0 kn/m LM 8

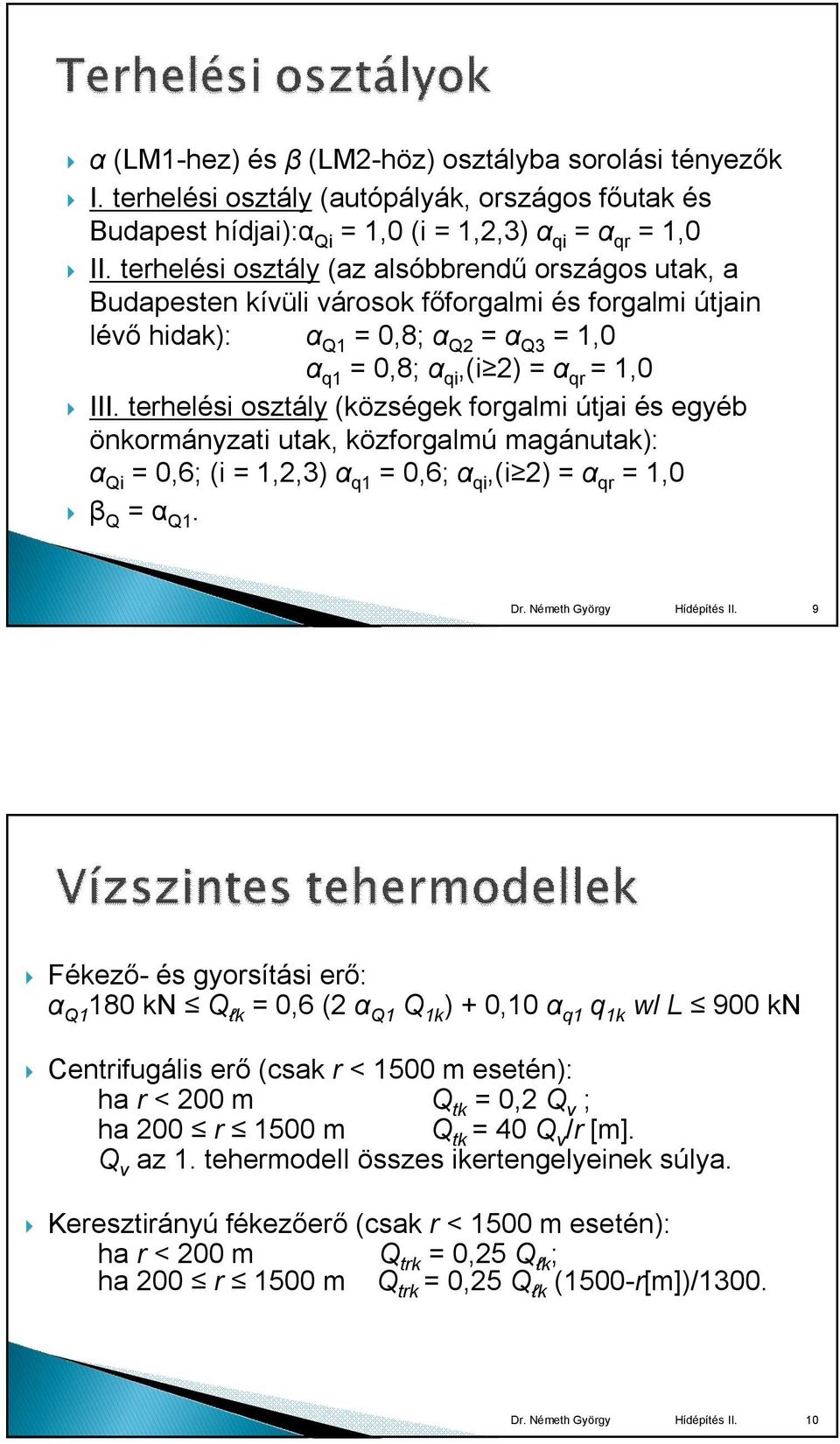

5 α (LM1-hez) és β (LM-höz) osztályba sorolási tényezők I. terhelési osztály (autópályák, országos főutak és Budapest hídjai):α Qi = 1,0 (i = 1,,3) α qi = α qr = 1,0 II. terhelési osztály (az alsóbbrendű országos utak, a Budapesten kívüli városok főforgalmi és forgalmi útjain lévő hidak): α Q1 = 0,8; α Q = α Q3 = 1,0 α q1 = 0,8; α qi,(i ) = α qr = 1,0 III. terhelési osztály (községek forgalmi útjai és egyéb önkormányzati utak, közforgalmú magánutak): α Qi = 0,6; (i = 1,,3) α q1 = 0,6; α qi,(i ) = α qr = 1,0 β Q = α Q1. 9 Fékező- és gyorsítási erő: α Q1 180 kn Q lk = 0,6 ( α Q1 Q 1k ) + 0,10 α q1 q 1k wl L 900 kn Centrifugális erő (csak r < 1500 m esetén): ha r < 00 m Q tk = 0, Q v ; ha 00 r 1500 m Q tk = 40 Q v /r [m]. Q v az 1. tehermodell összes ikertengelyeinek súlya. Keresztirányú fékezőerő (csak r < 1500 m esetén): ha r < 00 m Q trk = 0,5 Q lk ; ha 00 r 1500 m Q trk = 0,5 Q lk (1500-r[m])/

6 q fk = 5,0 kn/m, vagy Q fwk = 10 kn 10 x 10 cm-en LM1-gyel együtt: q fk * = 1,0 kn/m. 11 Egymást kölcsönösen kizárják. Kombinációs érték Ψ 0 Gyakori érték Ψ 1 1

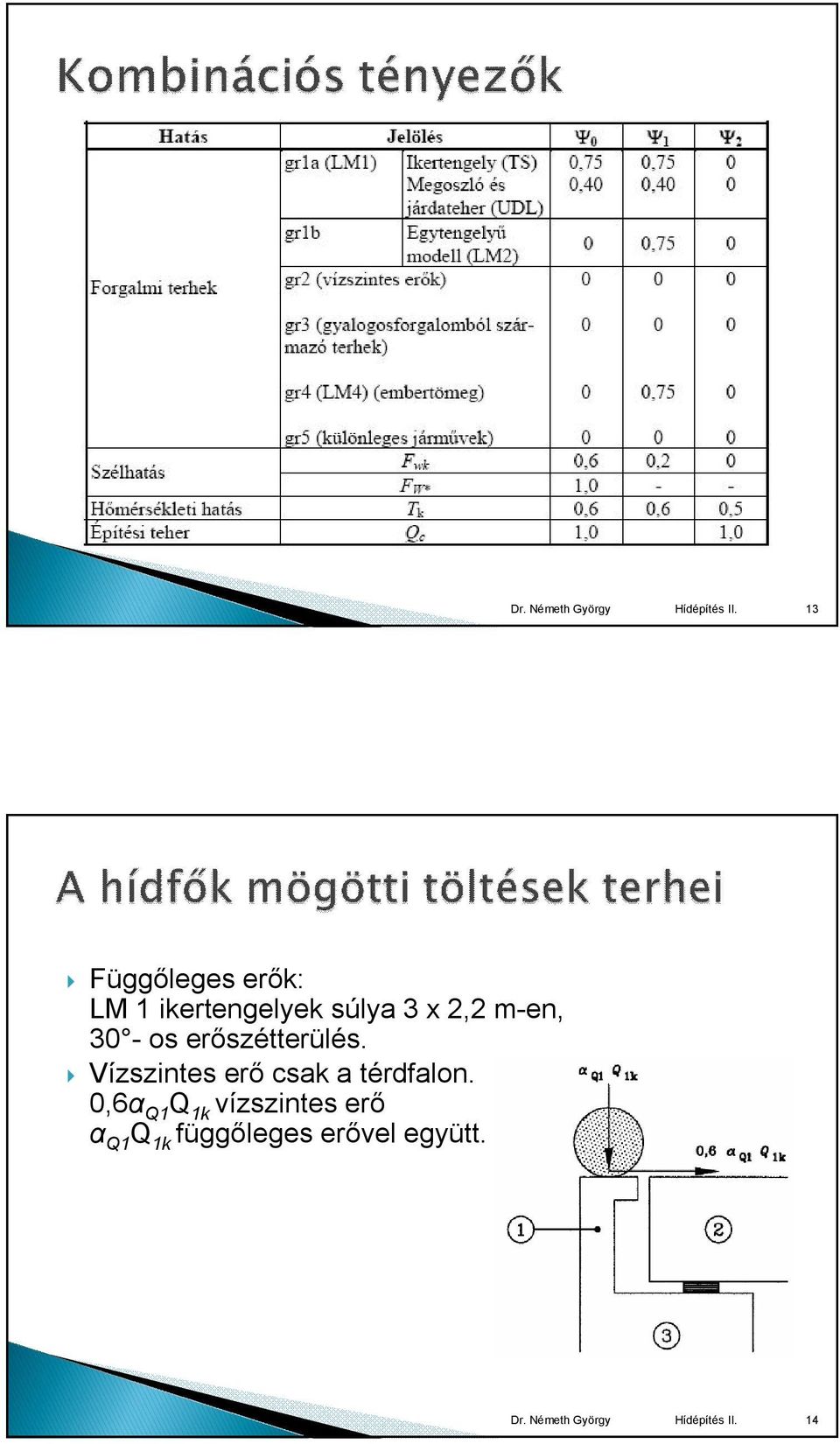

7 13 Függőleges erők: LM 1 ikertengelyek súlya 3 x, m-en, 30 - os erőszétterülés. Vízszintes erő csak a térdfalon. 0,6α Q1 Q 1k vízszintes erő α Q1 Q 1k függőleges erővel együtt. 14

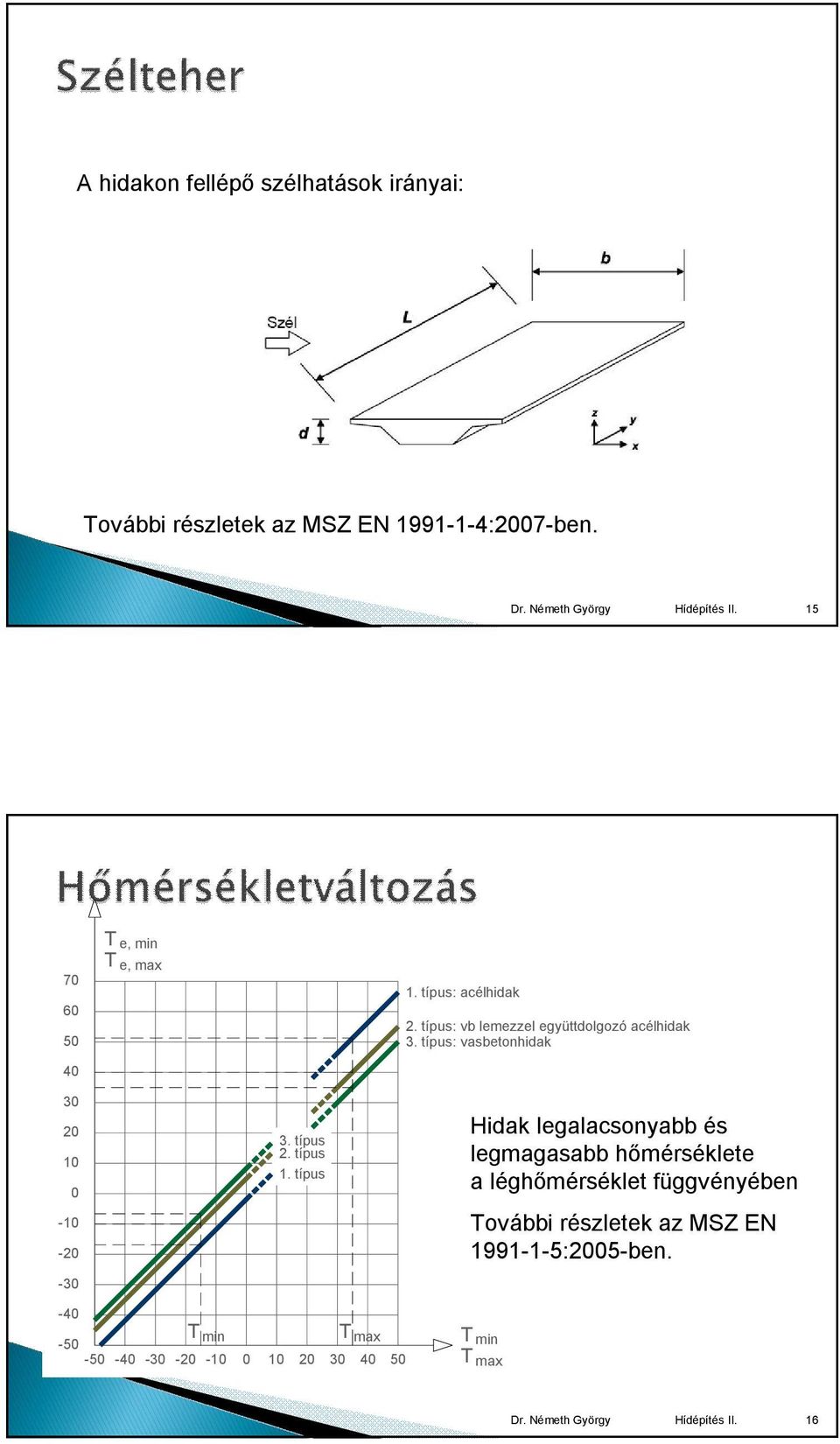

8 A hidakon fellépő szélhatások irányai: További részletek az MSZ EN :007-ben T e, min T e, max 1. típus: acélhidak. típus: vb lemezzel együttdolgozó acélhidak 3. típus: vasbetonhidak T min 3. típus. típus 1. típus T max Hidak legalacsonyabb és legmagasabb hőmérséklete a léghőmérséklet függvényében További részletek az MSZ EN :005-ben. T min T max 16

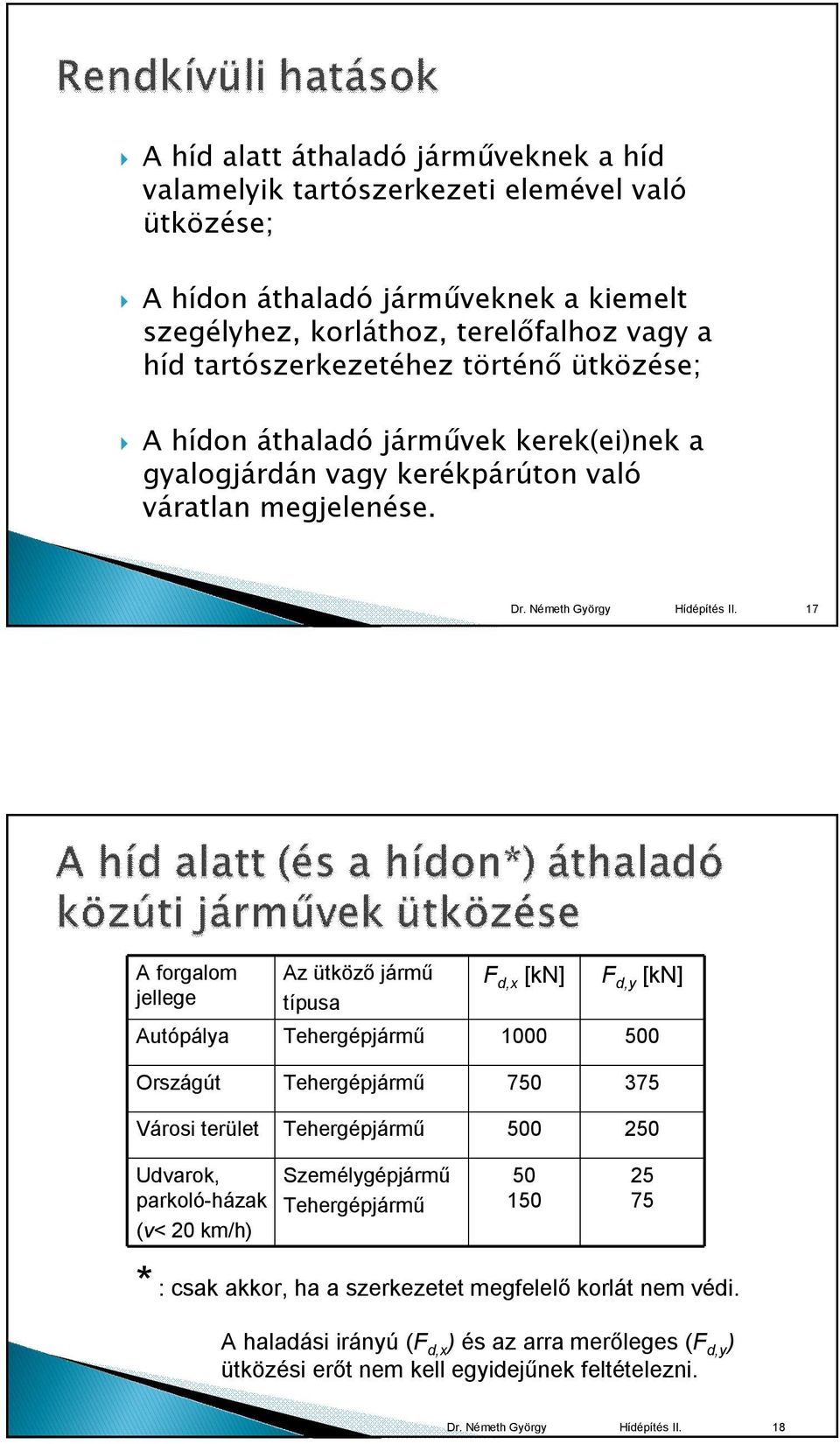

9 A híd alatt áthaladó járműveknek a híd valamelyik tartószerkezeti elemével való ütközése; A hídon áthaladó járműveknek a kiemelt szegélyhez, korláthoz, terelőfalhoz vagy a híd tartószerkezetéhez történő ütközése; A hídon áthaladó járművek kerek(ei)nek a gyalogjárdán vagy kerékpárúton való váratlan megjelenése. 17 A forgalom jellege Az ütköző jármű típusa F d,x [kn] F d,y [kn] Autópálya Tehergépjármű Országút Tehergépjármű Városi terület Tehergépjármű Udvarok, parkoló-házak (v< 0 km/h) Személygépjármű Tehergépjármű * : csak akkor, ha a szerkezetet megfelelő korlát nem védi. A haladási irányú (F d,x ) és az arra merőleges (F d,y ) ütközési erőt nem kell egyidejűnek feltételezni. 18

10 a jármű-visszatartó rendszer elemein (korlátok, terelőfalak), a tartószerkezet elemein, a kiemelt szegélyen. 19 Korlát-osztály Vízszintes erő [kn] A 100 B 00 C 400 D 600 A vízszintes erőt 0,5 m-en hosszon megoszló erő, a korlát felső síkja alatt 100 mm-re vagy az útpálya, illetve a gyalogjárda szintje felett 1,0 m-re lévő szintek közül az alacsonyabbikon. Egyidejű függőleges erő (csak ha mértékadó): 0,75α Q1 Q 1k A korlát bekötését 1,5-szörös erőre kell méretezni. 0

11 1 Megfelelő visszatartási fokozatú korlát vagy terelőfal vagy legalább 0,5 m magas kiemelt szegély esetén nem kell figyelembe venni.

12 Tartós tervezési állapot üzemszerű működési körülmények Ideiglenes tervezési állapot (átmeneti, rövid ideig tartó, nem üzemszerű működési körülmények, pl. építés, átépítés, felújítás, megerősítés, stb. Rendkívüli tervezési állapot kivételes esetekben előforduló működési és használati körülmények, pl. ütközések Szeizmikus tervezési állapot földrengés 3 Teherbírási határállapotok erőtani követelmények vizsgálata az összes tervezési állapotban Használhatósági határállapotok erőtani követelmények vizsgálata csak tartós és ideiglenes tervezési állapotban 4

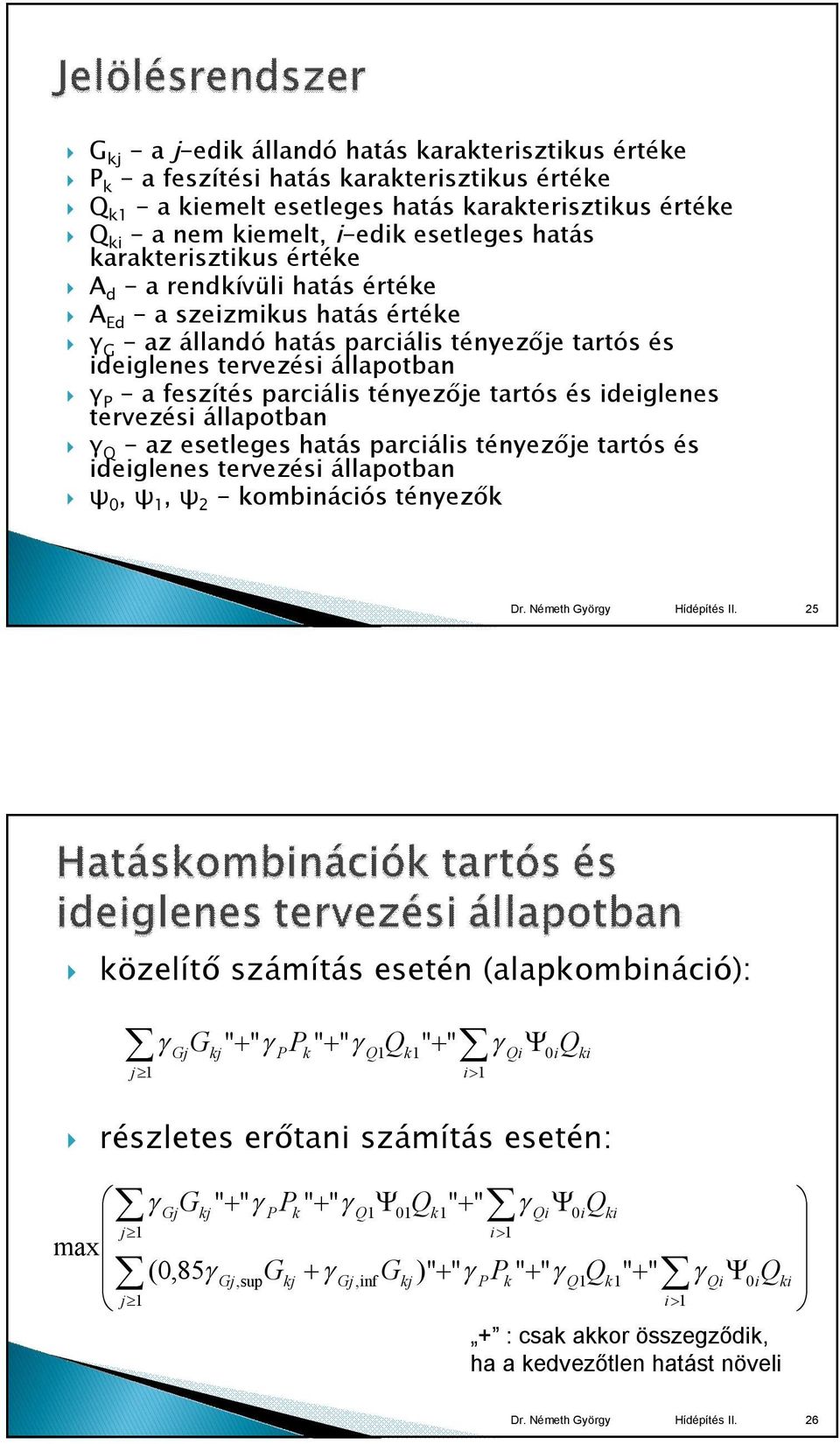

13 G kj - a j-edik állandó hatás karakterisztikus értéke P k - a feszítési hatás karakterisztikus értéke Q k1 - a kiemelt esetleges hatás karakterisztikus értéke Q ki - a nem kiemelt, i-edik esetleges hatás karakterisztikus értéke A d - a rendkívüli hatás értéke A Ed - a szeizmikus hatás értéke γ G - az állandó hatás parciális tényezője tartós és ideiglenes tervezési állapotban γ P - a feszítés parciális tényezője tartós és ideiglenes tervezési állapotban γ Q - az esetleges hatás parciális tényezője tartós és ideiglenes tervezési állapotban ψ 0, ψ 1, ψ - kombinációs tényezők 5 közelítő számítás esetén (alapkombináció): j1 GjGkj PPk Q1Qk 1 Qi0 i i1 Q ki max részletes erőtani számítás esetén: j1 j1 G P Q Gj kj (0,85 Gj,sup P G kj k Q1 Gj,inf 01 kj k1 P i1 k Qi 0i G ) P Q Q1 Q ki k1 i1 Qi 0i Q + : csak akkor összegződik, ha a kedvezőtlen hatást növeli ki 6

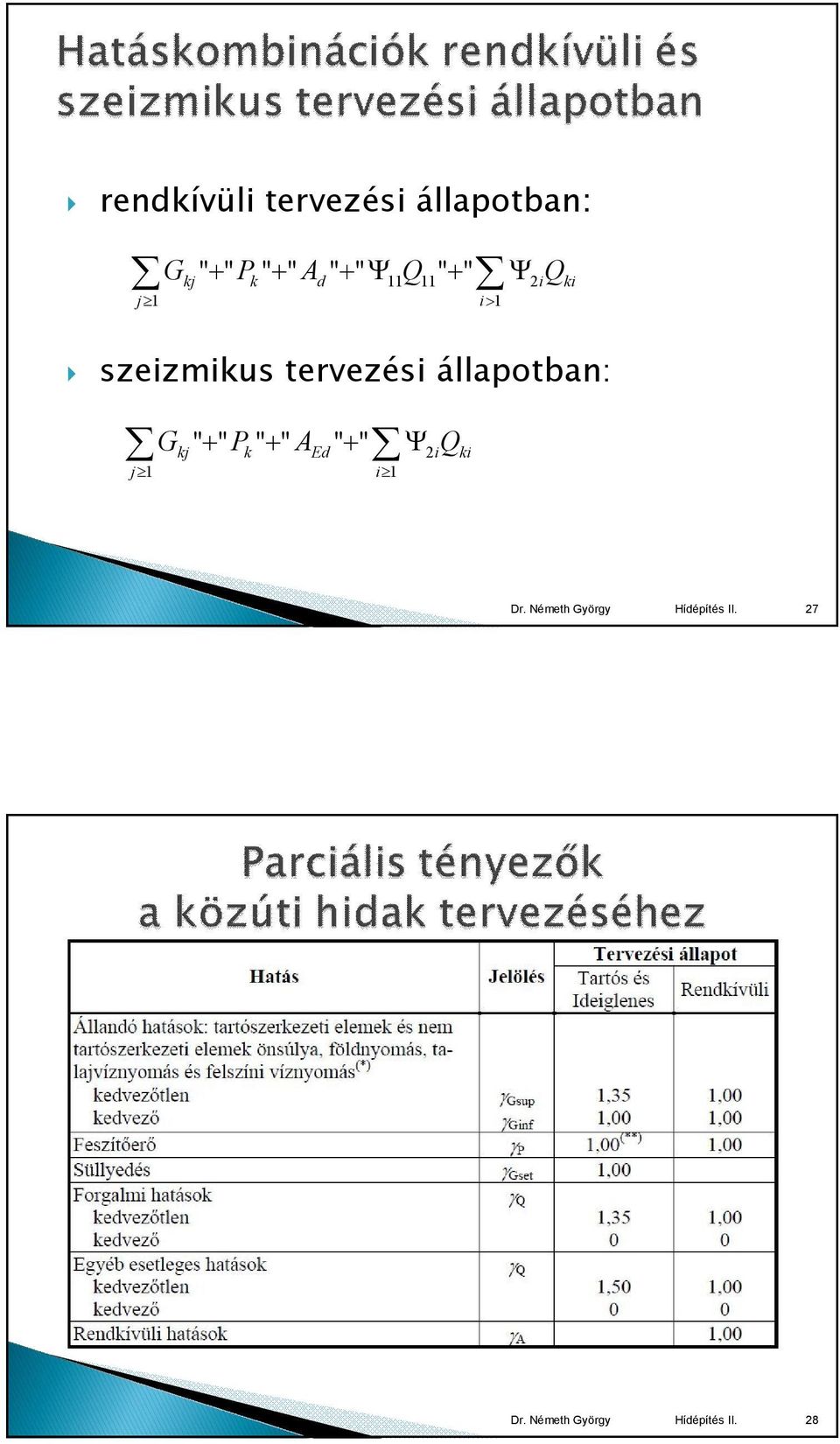

14 rendkívüli tervezési állapotban: szeizmikus tervezési állapotban: Hídépítés II i ki i d k j kj Q Q A P G 1 1 i ki i Ed k j kj Q A P G Hídépítés II. 8

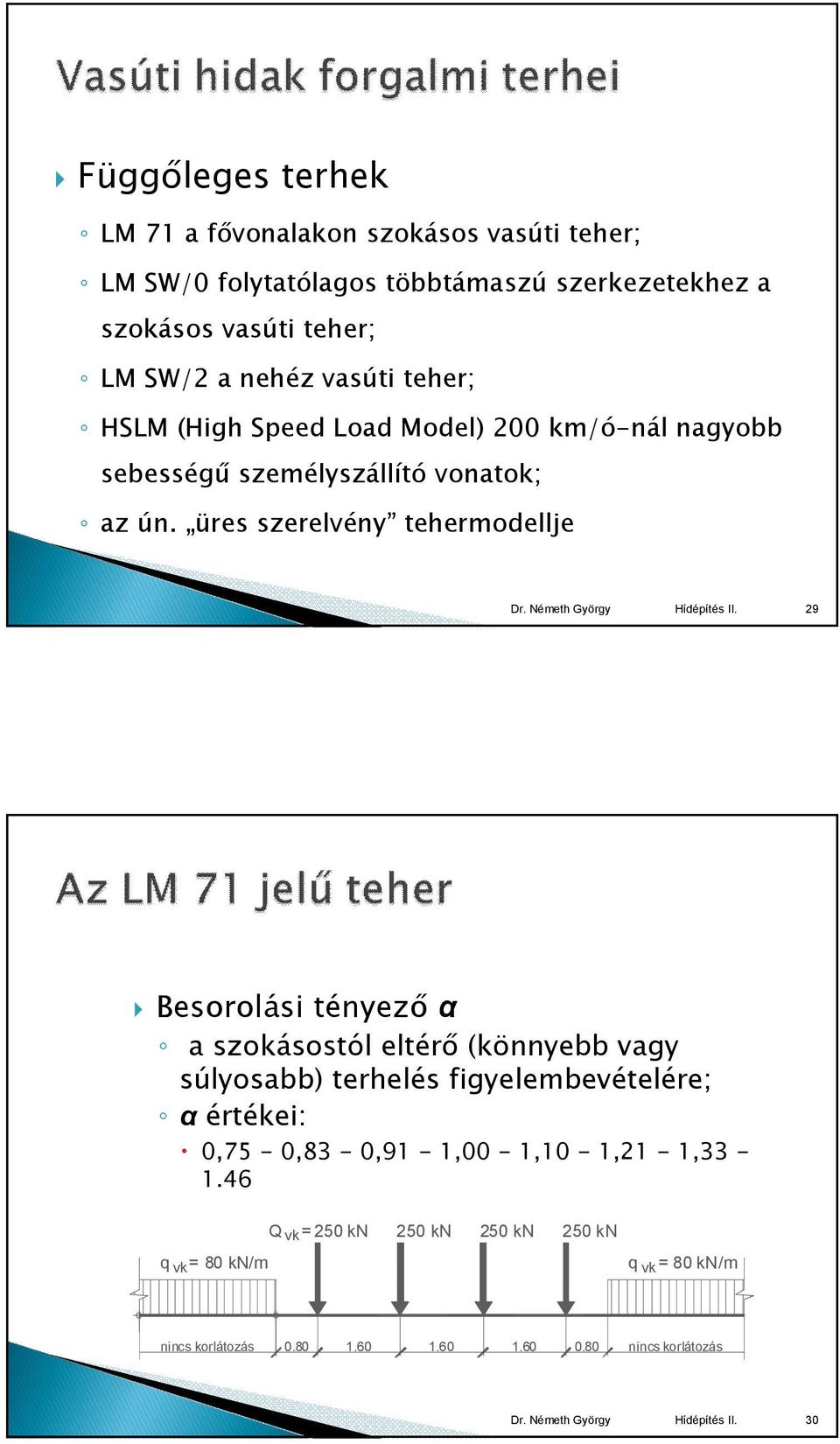

15 Függőleges terhek LM 71 a fővonalakon szokásos vasúti teher; LM SW/0 folytatólagos többtámaszú szerkezetekhez a szokásos vasúti teher; LM SW/ a nehéz vasúti teher; HSLM (High Speed Load Model) 00 km/ó-nál nagyobb sebességű személyszállító vonatok; az ún. üres szerelvény tehermodellje Hídépítés II. 9 Besorolási tényező α a szokásostól eltérő (könnyebb vagy súlyosabb) terhelés figyelembevételére; α értékei: 0,75-0,83-0,91-1,00-1,10-1,1-1, Q vk= 50 kn 50 kn 50 kn 50 kn q vk= 80 kn/m q vk = 80 kn/m nincs korlátozás nincs korlátozás Hídépítés II. 30

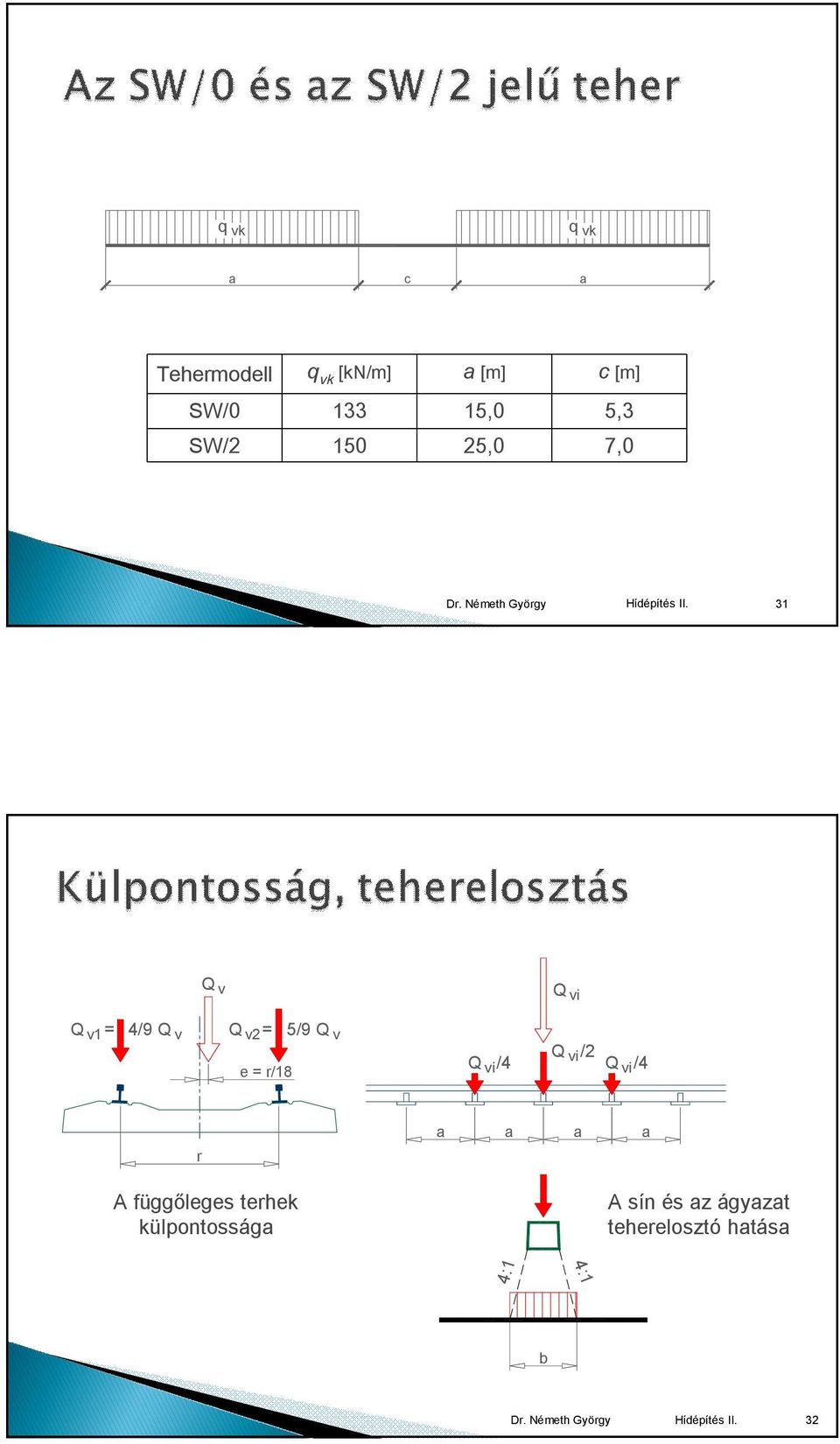

16 q vk q vk a c a Tehermodell q vk [kn/m] a [m] c [m] SW/ ,0 5,3 SW/ 150 5,0 7,0 Hídépítés II. 31 Q v Q v1 = 4/9 Q v Q v= 5/9 Q v e = r/18 Q vi Q vi/ Q vi/4 Q vi/4 r A függőleges terhek külpontossága a a a a A sín és az ágyazat teherelosztó hatása 4:1 4:1 b Hídépítés II. 3

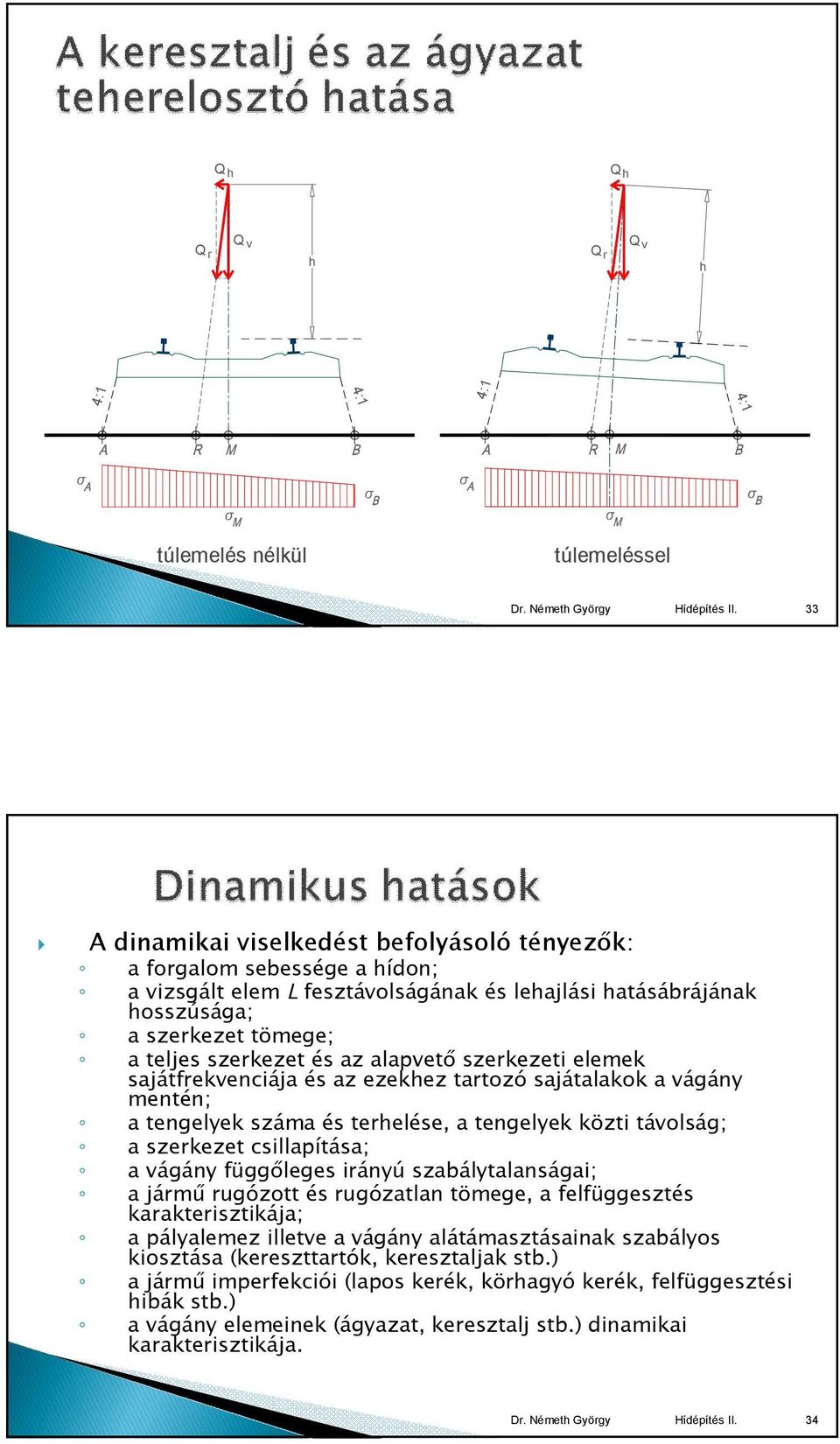

17 Q h Q h Q r Q v h Qr Qv h 4:1 4:1 4:1 4:1 túlemelés nélkül túlemeléssel Hídépítés II. 33 A dinamikai viselkedést befolyásoló tényezők: a forgalom sebessége a hídon; a vizsgált elem L fesztávolságának és lehajlási hatásábrájának hosszúsága; a szerkezet tömege; a teljes szerkezet és az alapvető szerkezeti elemek sajátfrekvenciája és az ezekhez tartozó sajátalakok a vágány mentén; a tengelyek száma és terhelése, a tengelyek közti távolság; a szerkezet csillapítása; a vágány függőleges irányú szabálytalanságai; a jármű rugózott és rugózatlan tömege, a felfüggesztés karakterisztikája; a pályalemez illetve a vágány alátámasztásainak szabályos kiosztása (kereszttartók, keresztaljak stb.) a jármű imperfekciói (lapos kerék, körhagyó kerék, felfüggesztési hibák stb.) a vágány elemeinek (ágyazat, keresztalj stb.) dinamikai karakterisztikája. Hídépítés II. 34

18 A sajátfrekvencia felső határa: 100 n 0, , 76 L 40 A sajátfrekvencia alsó határa: ha 4m L 0m, akkor: 80 n 0 ; L n0 [Hz] (1) ha 0m < L 100m, akkor: () n 0, , 58 L, ahol L a híd támaszköze egyszerű szerkezetek esetén, egyébként pedig L=L Φ, a vizsgált szerkezet ún. jellemző hosszúsága L [m] (1): a sajátfrekvencia felső határa (): a sajátfrekvencia alsó határa Hídépítés II. 35 A csak hajlításra igénybevett egyszerű gerendahidak esetén: 17,75 n0[ Hz] 0 δ 0 a híd lehajlása mm-ben az állandó terhek hatására. (Vasbetonhidak esetén a lehajlást - ennél a vizsgálatnál - a beton rövididejű terhekre vonatkozó rugalmassági modulusával kell számítani.) Hídépítés II. 36

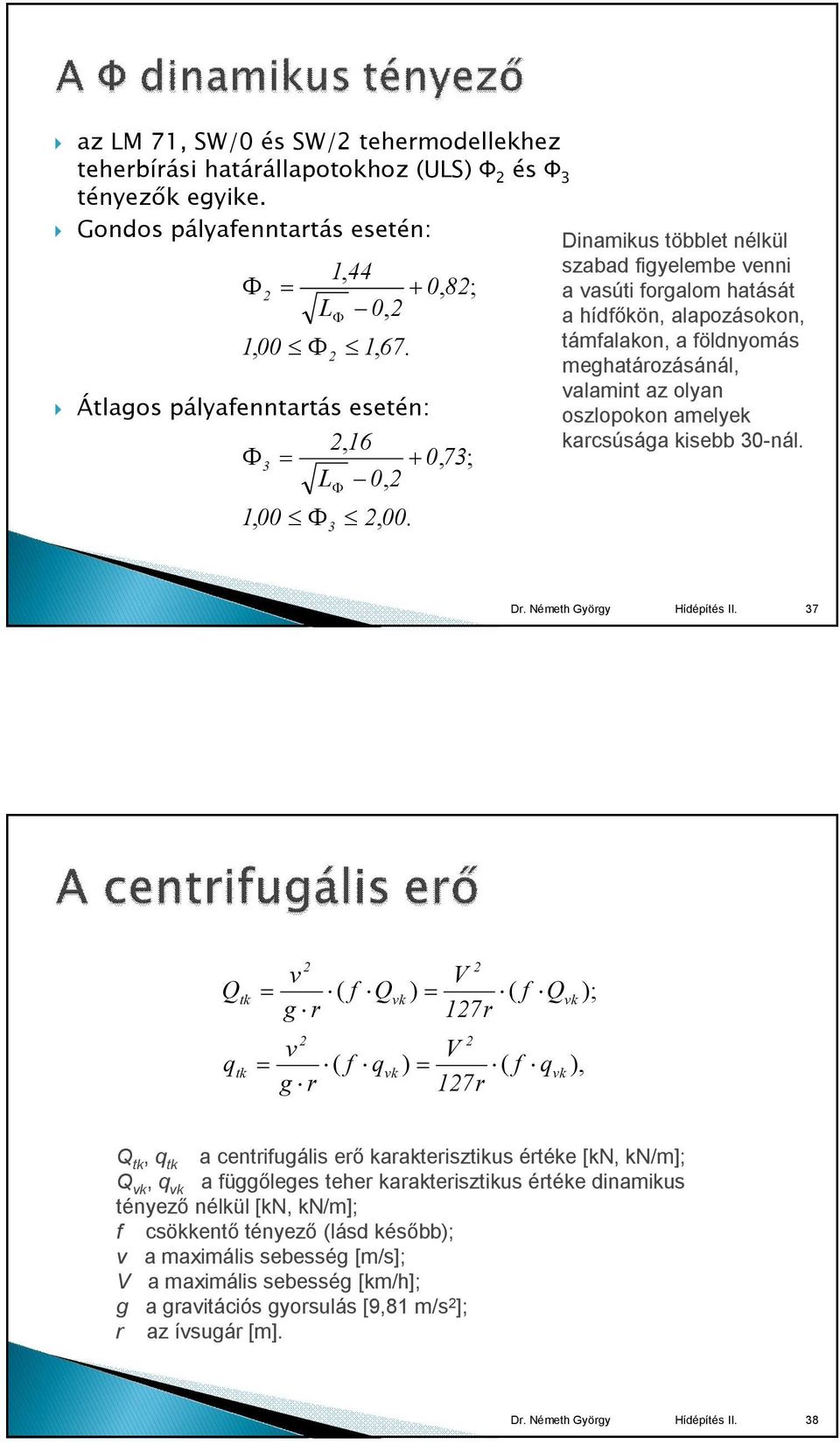

19 az LM 71, SW/0 és SW/ tehermodellekhez teherbírási határállapotokhoz (ULS) Φ és Φ 3 tényezők egyike. Gondos pályafenntartás esetén: 1, 00 1, 44 0, 8; L 0, 1, 67. Átlagos pályafenntartás esetén:, , 73; L 0, 1, 00 3, 00. Dinamikus többlet nélkül szabad figyelembe venni a vasúti forgalom hatását a hídfőkön, alapozásokon, támfalakon, a földnyomás meghatározásánál, valamint az olyan oszlopokon amelyek karcsúsága kisebb 30-nál. Hídépítés II. 37 Q q tk tk v ( f Q g r v ( f q g r vk vk V ) ( f Q 17r V ) ( f q 17r vk vk ), ); Q tk, q tk a centrifugális erő karakterisztikus értéke [kn, kn/m]; Q vk, q vk a függőleges teher karakterisztikus értéke dinamikus tényező nélkül [kn, kn/m]; f csökkentő tényező (lásd később); v a maximális sebesség [m/s]; V a maximális sebesség [km/h]; g a gravitációs gyorsulás [9,81 m/s ]; r az ívsugár [m]. Hídépítés II. 38
