3. lecke: Közúti járművek

Átírás

1 3. lecke: Közúti járművek Cél: A tananyag célja, hogy a hallgató ismerje meg a különböző közúti járművek fajtáit és definícióit. Fel tudja ismerni és megkülönböztetni az utcán látott járműtípusokat egymástól. Követelmények: Ön akkor sajátította el megfelelően a tananyagot, ha képes felsorolni a közúti járművek fajtáit megfogalmazni a közúti jármű definícióját le tudja írni az egyes közúti járműfajták/típusok főbb jellemzőit felrajzolni a közúti járműtípusok tematikus ábráját fotó vagy rajz alapján meg különböztetni a különböző járműtípusokat egymástól Időszükséglet: A tananyag elsajátításához körülbelül 60 percre lesz szüksége. Kulcsfogalmak közúti jármű gépjármű személygépkocsi autóbusz trolibusz vontató nyerges vontató tehergépkocsi motorkerékpár motoros tricikli mezőgazdasági vontató lassú jármű pótkocsi félpótkocsi járműszerelvény segédmotoros kerékpár kerékpár Közúti járművek definíciója Tevékenység: A tananyag feldolgozása során: Jegyezze meg a közúti járművek definícióit! Figyelje meg a különböző járműtípusokhoz csatolt képet, jegyezze meg az egyes típusok kinézetét és tulajdonságait.

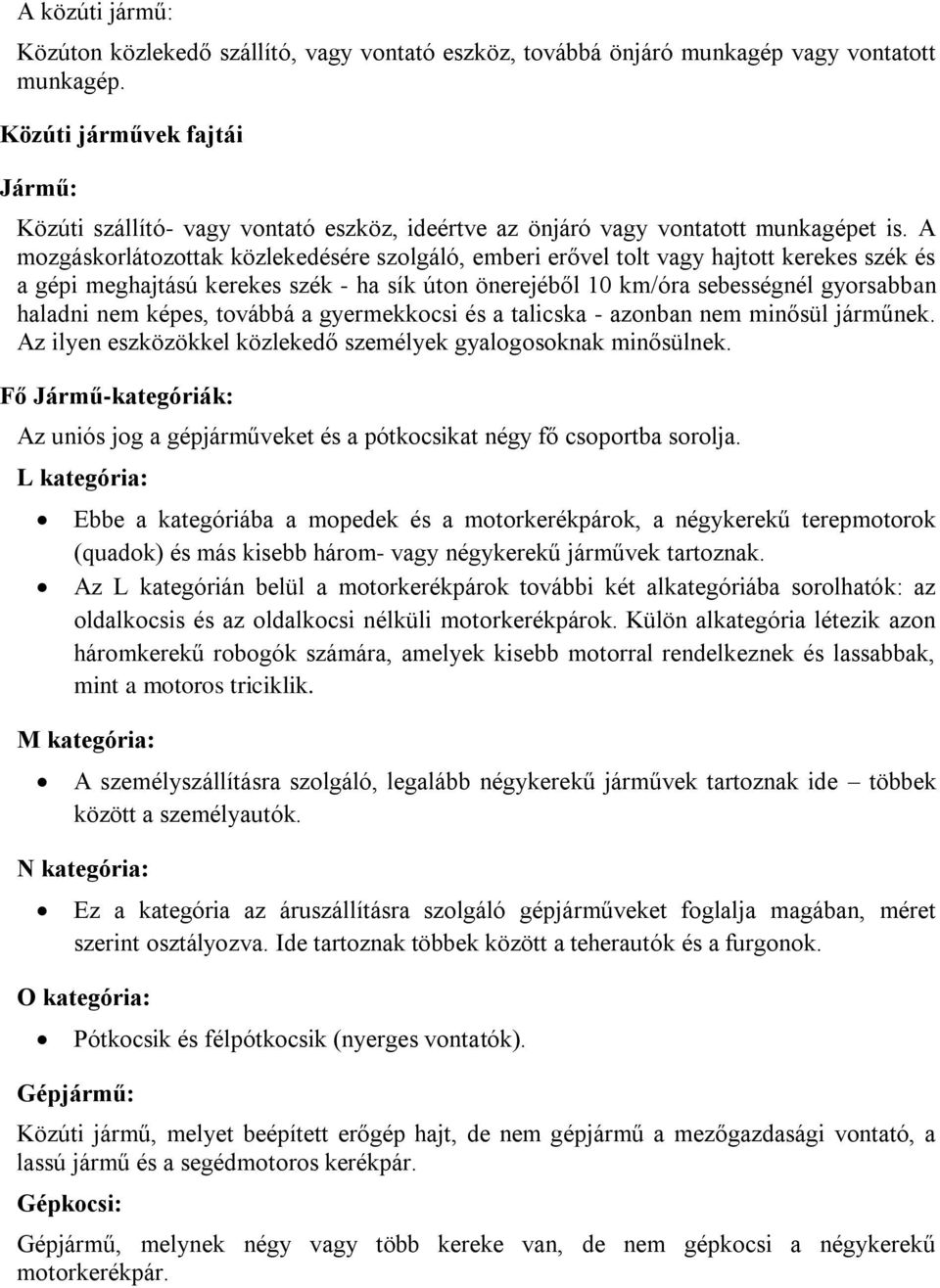

2 A közúti jármű: Közúton közlekedő szállító, vagy vontató eszköz, továbbá önjáró munkagép vagy vontatott munkagép. Közúti járművek fajtái Jármű: Közúti szállító- vagy vontató eszköz, ideértve az önjáró vagy vontatott munkagépet is. A mozgáskorlátozottak közlekedésére szolgáló, emberi erővel tolt vagy hajtott kerekes szék és a gépi meghajtású kerekes szék - ha sík úton önerejéből 10 km/óra sebességnél gyorsabban haladni nem képes, továbbá a gyermekkocsi és a talicska - azonban nem minősül járműnek. Az ilyen eszközökkel közlekedő személyek gyalogosoknak minősülnek. Fő Jármű-kategóriák: Az uniós jog a gépjárműveket és a pótkocsikat négy fő csoportba sorolja. L kategória: Ebbe a kategóriába a mopedek és a motorkerékpárok, a négykerekű terepmotorok (quadok) és más kisebb három- vagy négykerekű járművek tartoznak. Az L kategórián belül a motorkerékpárok további két alkategóriába sorolhatók: az oldalkocsis és az oldalkocsi nélküli motorkerékpárok. Külön alkategória létezik azon háromkerekű robogók számára, amelyek kisebb motorral rendelkeznek és lassabbak, mint a motoros triciklik. M kategória: A személyszállításra szolgáló, legalább négykerekű járművek tartoznak ide többek között a személyautók. N kategória: Ez a kategória az áruszállításra szolgáló gépjárműveket foglalja magában, méret szerint osztályozva. Ide tartoznak többek között a teherautók és a furgonok. O kategória: Pótkocsik és félpótkocsik (nyerges vontatók). Gépjármű: Közúti jármű, melyet beépített erőgép hajt, de nem gépjármű a mezőgazdasági vontató, a lassú jármű és a segédmotoros kerékpár. Gépkocsi: Gépjármű, melynek négy vagy több kereke van, de nem gépkocsi a négykerekű motorkerékpár.

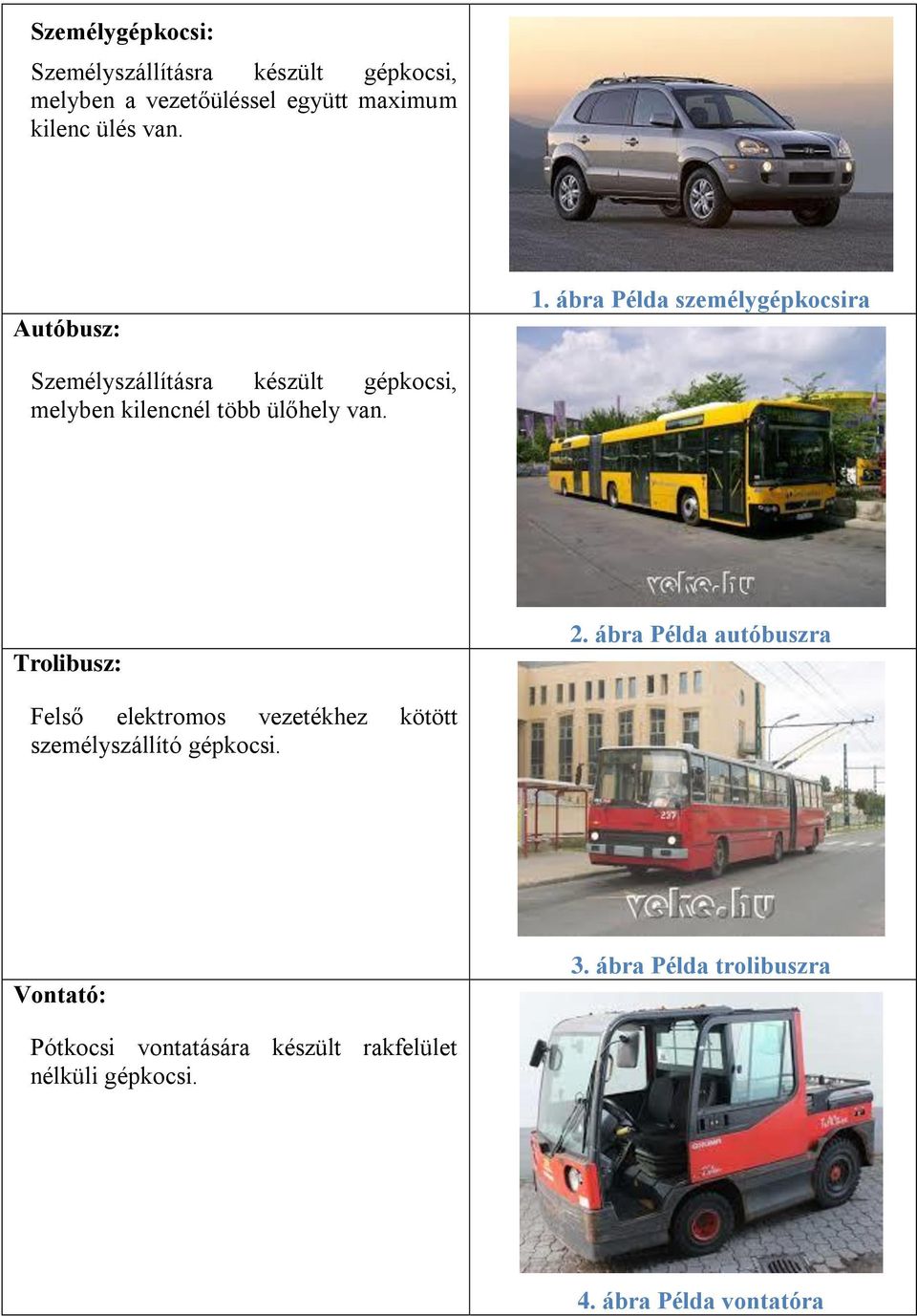

3 Személygépkocsi: Személyszállításra készült gépkocsi, melyben a vezetőüléssel együtt maximum kilenc ülés van. Autóbusz: 1. ábra Példa személygépkocsira Személyszállításra készült gépkocsi, melyben kilencnél több ülőhely van. Trolibusz: 2. ábra Példa autóbuszra Felső elektromos vezetékhez kötött személyszállító gépkocsi. Vontató: 3. ábra Példa trolibuszra Pótkocsi vontatására készült rakfelület nélküli gépkocsi. 4. ábra Példa vontatóra

4 Nyerges vontató: Olyan vontató, amely nyeregszerkezet révén félpótkocsit vontat, a pótkocsi súlyának jelentős részét átveszi. Tehergépkocsi: 5. ábra Példa nyerges vontatóra Teherszállításra alkalmas rakfelülettel rendelkező gépkocsi. 6. ábra Példa tehergépkocsira Motorkerékpár: A külön jogszabályban L3e járműkategóriába sorolt kétkerekű oldalkocsi nélküli, L4e járműkategóriába sorolt oldalkocsival rendelkező jármű, továbbá a motoros tricikli. Motoros tricikli: 7. ábra Példa motorkerékpárra A külön jogszabályban L5e járműkategóriába sorolt háromkerekű és L7e járműkategóriába sorolt négykerekű motorkerékpár. 8. ábra Példa motoros triciklire

5 Mezőgazdasági vontató: Kerekes vagy lánctalpas kialakítású, legalább két tengellyel rendelkező, pótkocsi vontatására és/vagy mezőgazdasági, erdészeti feladatú berendezések, gépek vontatására, hordozására, tolására, működtetésére alkalmas, 25 km/óra sebességnél gyorsabban haladni képes jármű, mely teher- és személyszállításra is alkalmas lehet. 9. ábra Példa mezőgazdasági vontatóra Lassú jármű: Erőgép hajtású jármű, mely maximálisan 25 km/h sebességgel haladhat. Pótkocsi: 10. ábra Példa lassú járműre Gépjárművel, mezőgazdasági vontatóval, lassú járművel vontatható jármű, amely 750 kg megengedett legnagyobb együttes tömegig könnyű pótkocsinak, azon felül nehéz pótkocsinak minősül. Félpótkocsi: 11. ábra Példa pótkocsira A vontató nyeregszerkezetére támaszkodik, súlyának jelentős részét a vontató veszi át. 12. ábra Példa félpótkocsira

6 Járműszerelvény: Gépjármű, mezőgazdasági vontató, lassú jármű a hozzákapcsolt pótkocsival közösen alkotott, egy vezetővel irányított járműegység 13. ábra Példa járműszerelvényre Segédmotoros kerékpár: L1e járműkategóriába sorolt kétkerekű, L2e járműkategóriába sorolt háromkerekű jármű, továbbá az L6e járműkategóriába sorolt quad és mopedautó. L1e kategória: 14. ábra Példa segédmotoros kerékpárra Kétkerekű járművek legfeljebb 45 km/ó tervezési sebességgel, amelyben a motor: hengerűrtartalma legfeljebb 50 cm3 belső égésű motor esetében, vagy legnagyobb folyamatos névleges teljesítménye legfeljebb 4 kw elektromos motor esetében. L2e kategória: Háromkerekű járművek, legfeljebb 45 km/ó tervezési sebességgel, amelyben a motor: hengerűrtartalma legfeljebb 50 cm3, ha szikragyújtású, vagy legnagyobb hasznos teljesítménye legfeljebb 4 kw egyéb belső égésű motor esetében, vagy legnagyobb folyamatos névleges teljesítménye legfeljebb 4 kw, elektromos motor esetében

7 L6e kategória: Könnyű négykerekű triciklik, amelyek terheletlen tömege legfeljebb 350 kg - elektromos járművek esetében nem számítva az akkumulátorok tömegét -, amelyek legnagyobb tervezési sebessége legfeljebb 45 km/ó, és amelyek motorjának hengerűrtartalma legfeljebb 50 cm3 szikragyújtású motoroknál, vagy legnagyobb hasznos teljesítménye legfeljebb 4 kw egyéb belső égésű motor esetében, vagy amelyek legnagyobb folyamatos névleges teljesítménye legfeljebb 4 kw, elektromos motor esetében.) Quad: L6e (lásd segédmotoros kerékpárnál) járműkategóriába sorolt könnyű négykerekű segédmotoros kerékpár vagy L7e járműkategóriába sorolt négykerekű motorkerékpár, amely nyitott utasterű, kormányműve nem áttételes és a motorkerékpárok esetében szokásos kezelőszervekkel van felszerelve. ábra Példa Quad járműre L7e kategória: Négykerekű triciklik, amelyek terheletlen tömege legfeljebb 400 kg (550 kg teherszállításra kialakított járműveknél) elektromos járművek esetében nem számítva az akkumulátorok tömegét - és amelyek legnagyobb hasznos motorteljesítménye legfeljebb 15 kw. A kiegyenlítőmű nélküli hajtott tengellyel rendelkező L7e kategóriájú jármű esetében 40 km/óra sebességkorlátozás. Mopedautó: A külön jogszabályban L6e (lásd segédmotoros kerékpárnál) járműkategóriába sorolt könnyű négykerekű segédmotoros kerékpár, amely zárt utasterű, több személy szállítására kialakított, kormánykerékkel és a gépkocsikban szokásos kezelőszervekkel van felszerelve. 16. ábra Példa mopedautóra

8 Kerékpár: Olyan, legalább kétkerekű jármű, amelyet emberi erő hajt, és ezt legfeljebb 300 W teljesítményű motor segíti. A kerékpáron a kerékpárt nem hajtó személy is szállítható erre alkalmas ülésen. A kerékpáron utánfutó vontatására alkalmas berendezés helyezhető el. 16. ábra Példa kerékpárra Közúti járműtípusok kategorizálása Tevékenység: Rajzolja fel a jegyzetfüzetbe és jegyezze meg a járműtípusok tematikus ábráját! 178. ábra Járműtípusok tematikus ábrája

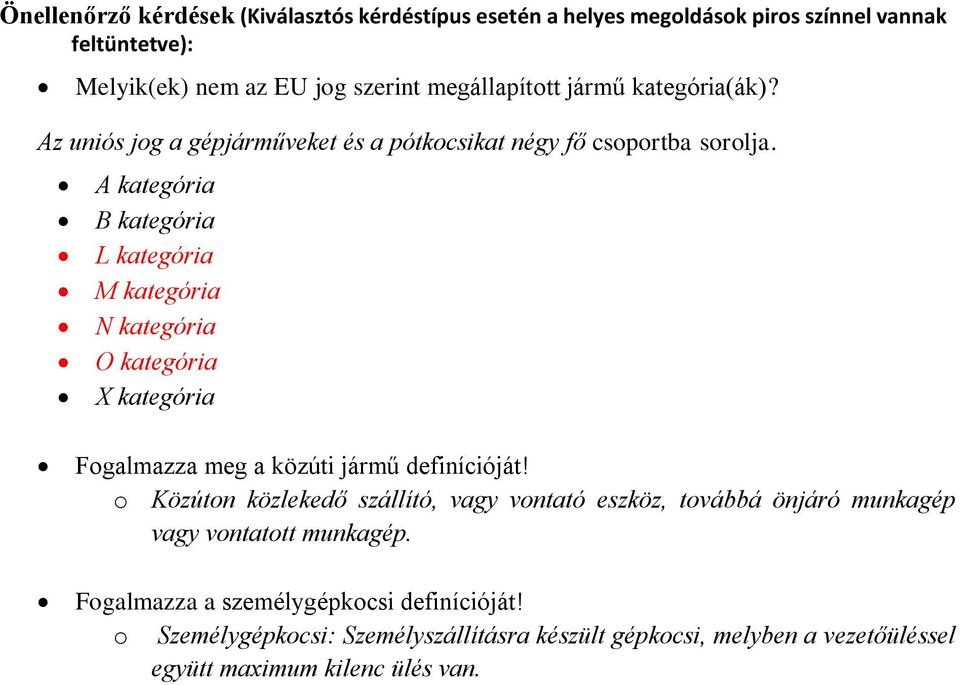

9 Önellenőrző kérdések (Kiválasztós kérdéstípus esetén a helyes megoldások piros színnel vannak feltüntetve): Melyik(ek) nem az EU jog szerint megállapított jármű kategória(ák)? Az uniós jog a gépjárműveket és a pótkocsikat négy fő csoportba sorolja. A kategória B kategória L kategória M kategória N kategória O kategória X kategória Fogalmazza meg a közúti jármű definícióját! o Közúton közlekedő szállító, vagy vontató eszköz, továbbá önjáró munkagép vagy vontatott munkagép. Fogalmazza a személygépkocsi definícióját! o Személygépkocsi: Személyszállításra készült gépkocsi, melyben a vezetőüléssel együtt maximum kilenc ülés van.
