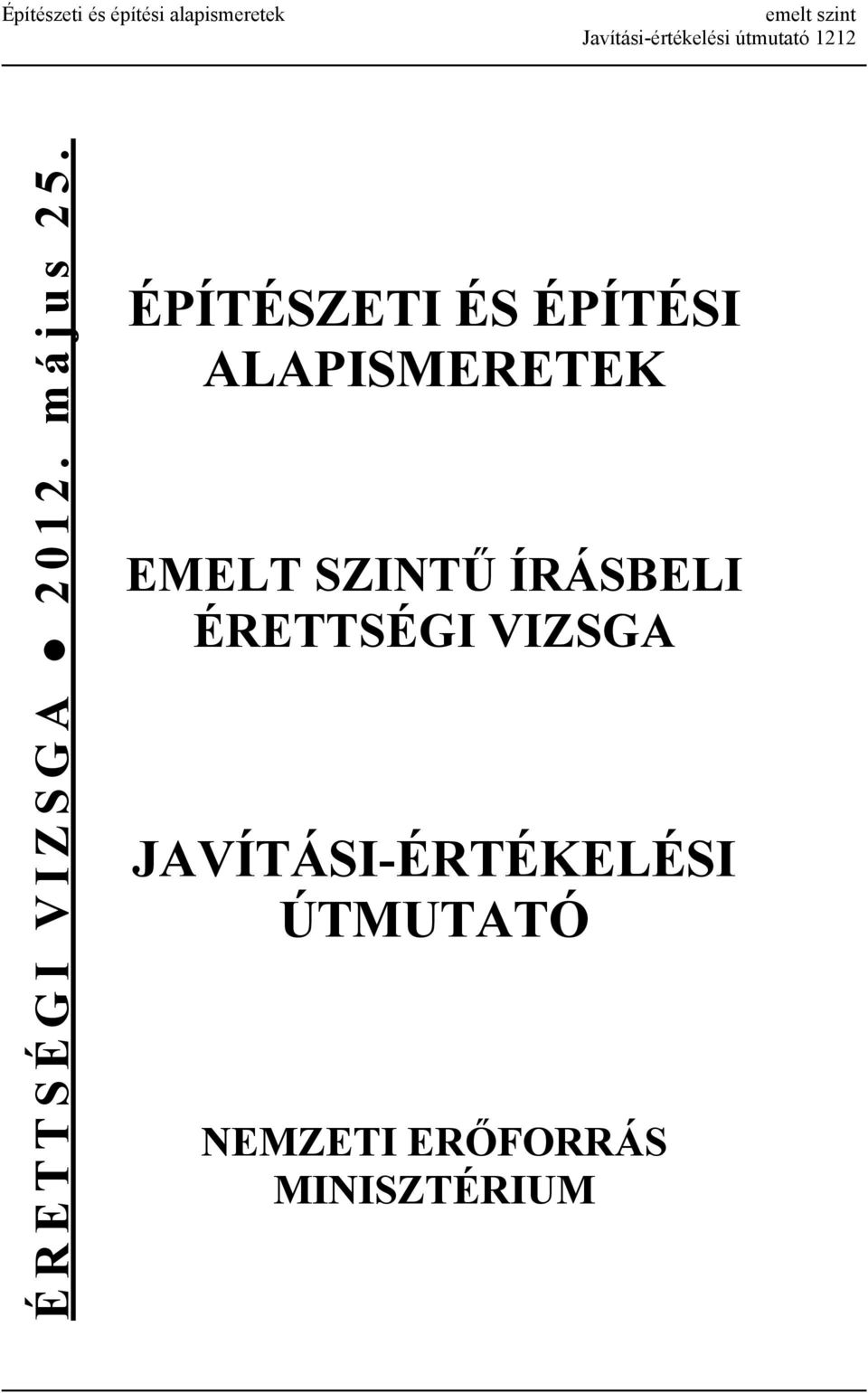

1 Építészeti és építési alapismeretek emelt szint 1212 ÉRETTSÉGI VIZSGA május 25. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ NEMZETI ERŐFORRÁS MINISZTÉRIUM

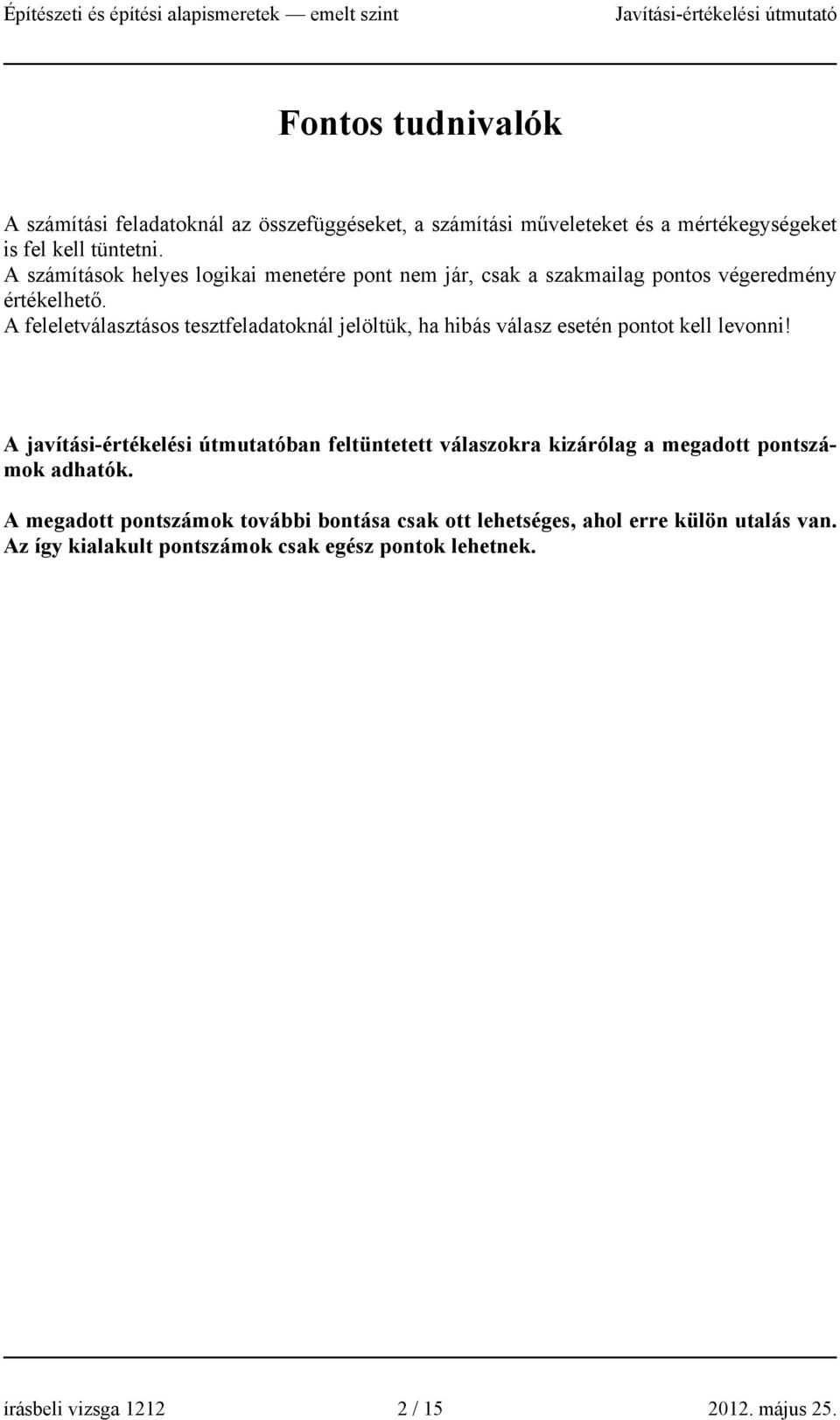

2 Fontos tudnivalók A számítási feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységeket is fel kell tüntetni. A számítások helyes logikai menetére pont nem jár, csak a szakmailag pontos végeredmény értékelhető. A feleletválasztásos tesztfeladatoknál jelöltük, ha hibás válasz esetén pontot kell levonni! A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga / május 25.

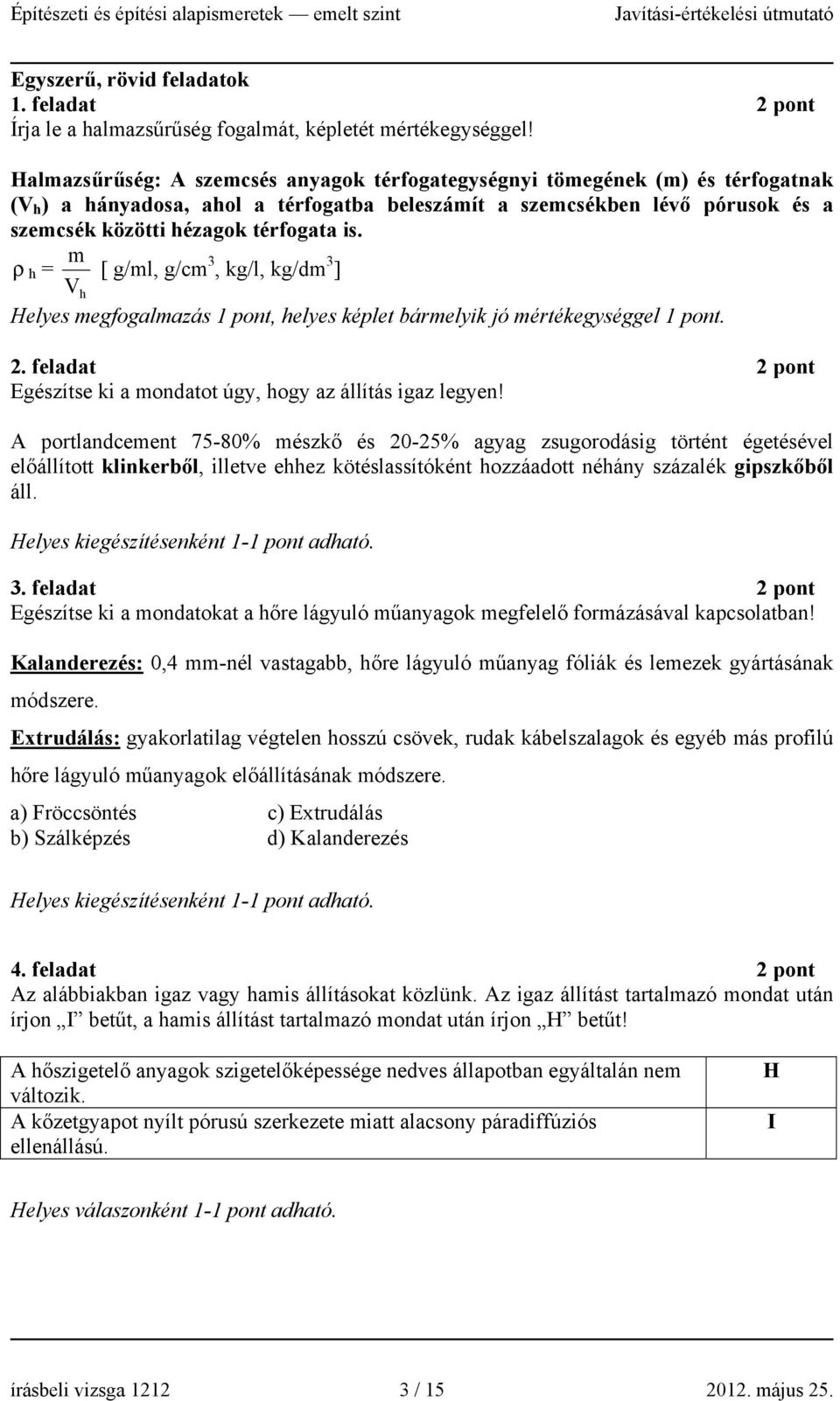

3 Egyszerű, rövid feladatok 1. feladat 2 pont Írja le a halmazsűrűség fogalmát, képletét mértékegységgel! Halmazsűrűség: A szemcsés anyagok térfogategységnyi tömegének (m) és térfogatnak (V h ) a hányadosa, ahol a térfogatba beleszámít a szemcsékben lévő pórusok és a szemcsék közötti hézagok térfogata is. m ρ h = [ g/ml, g/cm 3, kg/l, kg/dm 3 ] V h Helyes megfogalmazás, helyes képlet bármelyik jó mértékegységgel. 2. feladat 2 pont Egészítse ki a mondatot úgy, hogy az állítás igaz legyen! A portlandcement 75-80% mészkő és 20-25% agyag zsugorodásig történt égetésével előállított klinkerből, illetve ehhez kötéslassítóként hozzáadott néhány százalék gipszkőből áll. Helyes kiegészítésenként 1- adható. 3. feladat 2 pont Egészítse ki a mondatokat a hőre lágyuló műanyagok megfelelő formázásával kapcsolatban! Kalanderezés: 0,4 mm-nél vastagabb, hőre lágyuló műanyag fóliák és lemezek gyártásának módszere. Extrudálás: gyakorlatilag végtelen hosszú csövek, rudak kábelszalagok és egyéb más profilú hőre lágyuló műanyagok előállításának módszere. a) Fröccsöntés c) Extrudálás b) Szálképzés d) Kalanderezés Helyes kiegészítésenként 1- adható. 4. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A hőszigetelő anyagok szigetelőképessége nedves állapotban egyáltalán nem változik. A kőzetgyapot nyílt pórusú szerkezete miatt alacsony páradiffúziós ellenállású. H I Helyes válaszonként 1- adható. írásbeli vizsga / május 25.

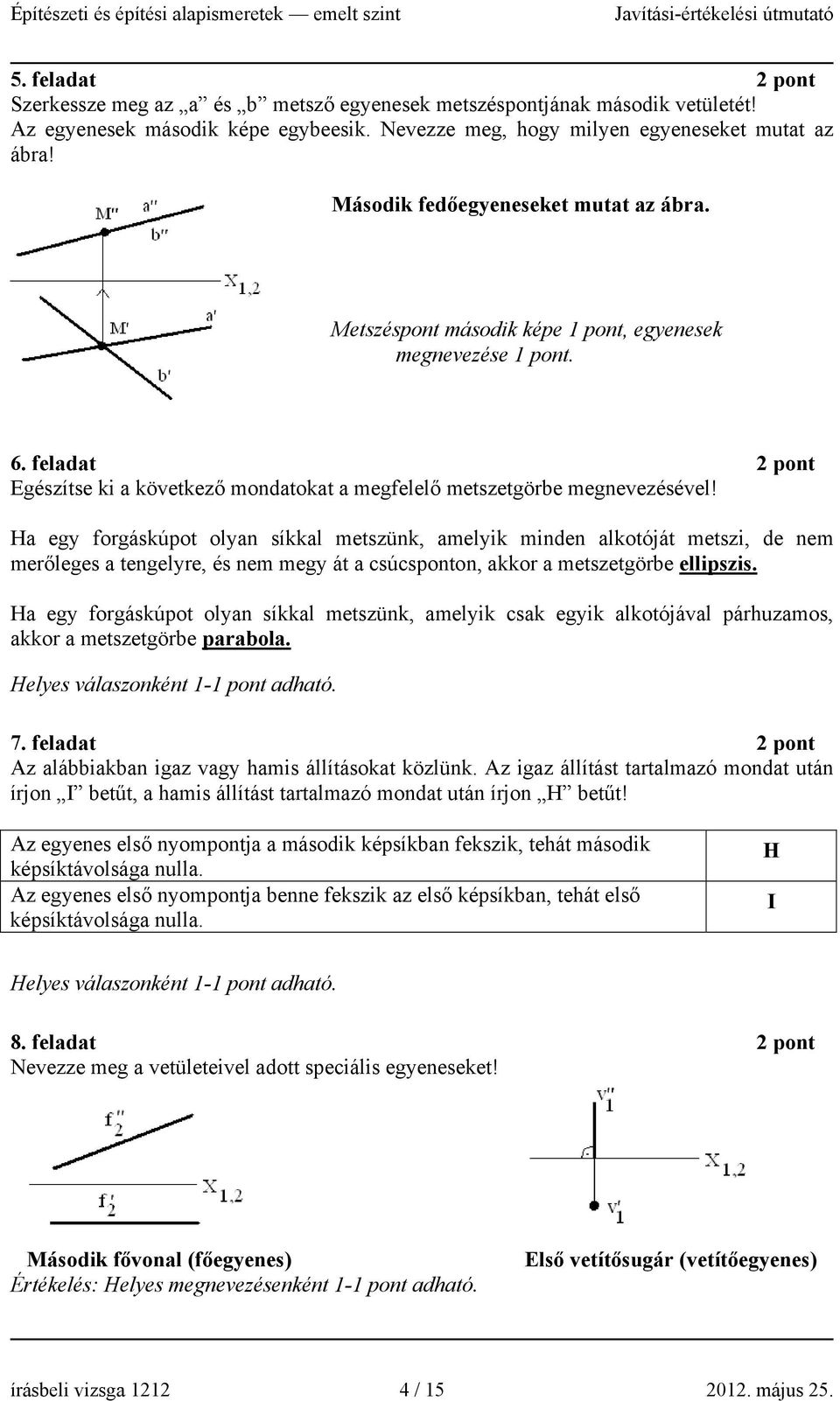

4 5. feladat 2 pont Szerkessze meg az a és b metsző egyenesek metszéspontjának második vetületét! Az egyenesek második képe egybeesik. Nevezze meg, hogy milyen egyeneseket mutat az ábra! Második fedőegyeneseket mutat az ábra. Metszéspont második képe, egyenesek megnevezése. 6. feladat 2 pont Egészítse ki a következő mondatokat a megfelelő metszetgörbe megnevezésével! Ha egy forgáskúpot olyan síkkal metszünk, amelyik minden alkotóját metszi, de nem merőleges a tengelyre, és nem megy át a csúcsponton, akkor a metszetgörbe ellipszis. Ha egy forgáskúpot olyan síkkal metszünk, amelyik csak egyik alkotójával párhuzamos, akkor a metszetgörbe parabola. Helyes válaszonként 1- adható. 7. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az egyenes első nyompontja a második képsíkban fekszik, tehát második képsíktávolsága nulla. Az egyenes első nyompontja benne fekszik az első képsíkban, tehát első képsíktávolsága nulla. H I Helyes válaszonként 1- adható. 8. feladat 2 pont Nevezze meg a vetületeivel adott speciális egyeneseket! Második fővonal (főegyenes) Értékelés: Helyes megnevezésenként 1- adható. Első vetítősugár (vetítőegyenes) írásbeli vizsga / május 25.

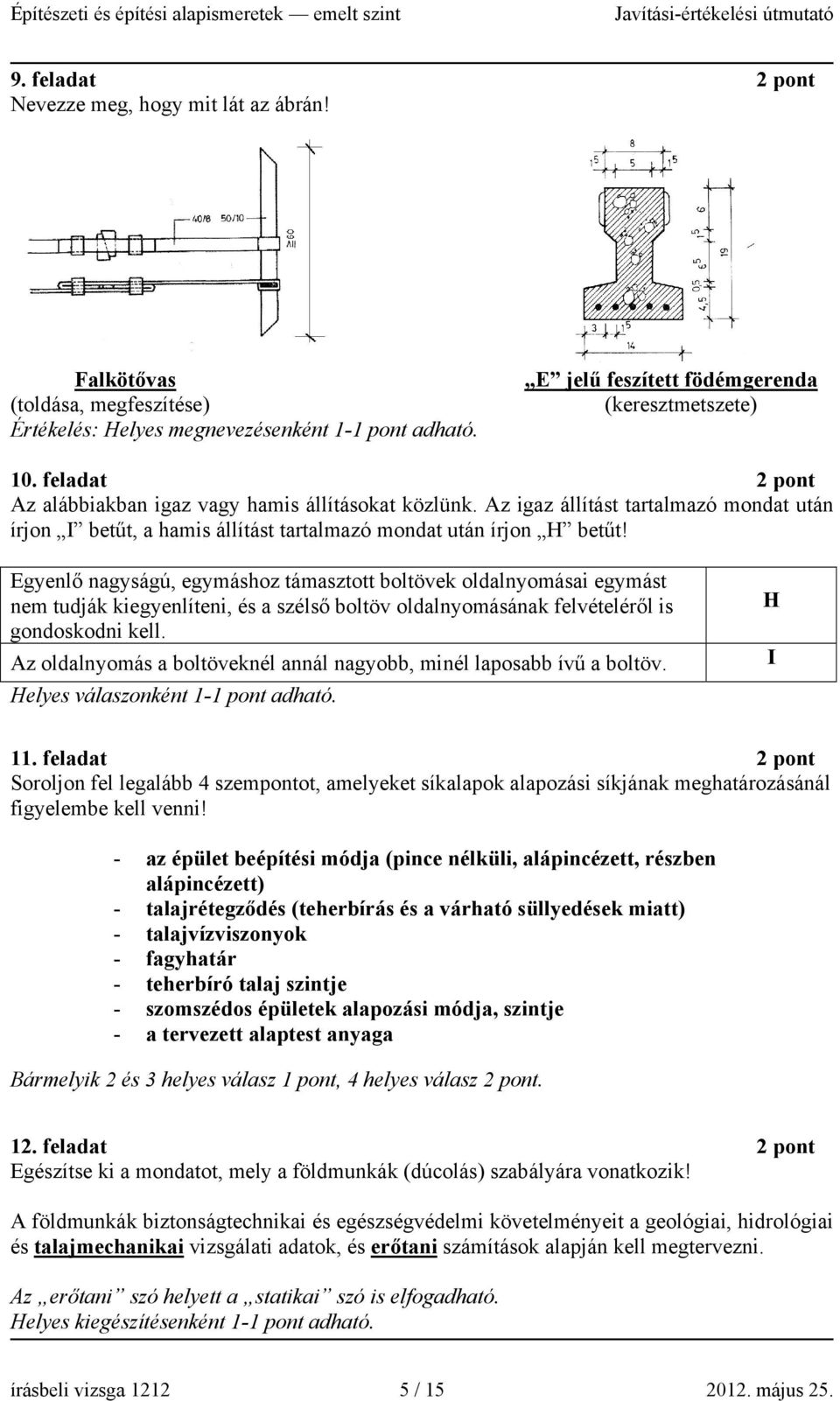

5 9. feladat 2 pont Nevezze meg, hogy mit lát az ábrán! Falkötővas (toldása, megfeszítése) Értékelés: Helyes megnevezésenként 1- adható. E jelű feszített födémgerenda (keresztmetszete) 10. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Egyenlő nagyságú, egymáshoz támasztott boltövek oldalnyomásai egymást nem tudják kiegyenlíteni, és a szélső boltöv oldalnyomásának felvételéről is gondoskodni kell. Az oldalnyomás a boltöveknél annál nagyobb, minél laposabb ívű a boltöv. Helyes válaszonként 1- adható. H I 11. feladat 2 pont Soroljon fel legalább 4 szempontot, amelyeket síkalapok alapozási síkjának meghatározásánál figyelembe kell venni! - az épület beépítési módja (pince nélküli, alápincézett, részben alápincézett) - talajrétegződés (teherbírás és a várható süllyedések miatt) - talajvízviszonyok - fagyhatár - teherbíró talaj szintje - szomszédos épületek alapozási módja, szintje - a tervezett alaptest anyaga Bármelyik 2 és 3 helyes válasz, 4 helyes válasz 2 pont. 12. feladat 2 pont Egészítse ki a mondatot, mely a földmunkák (dúcolás) szabályára vonatkozik! A földmunkák biztonságtechnikai és egészségvédelmi követelményeit a geológiai, hidrológiai és talajmechanikai vizsgálati adatok, és erőtani számítások alapján kell megtervezni. Az erőtani szó helyett a statikai szó is elfogadható. Helyes kiegészítésenként 1- adható. írásbeli vizsga / május 25.

6 13. feladat 2 pont Írja le, hogy mi a feltétele három különböző hatásvonalon működő síkbeli erő egyensúlyának! Három különböző hatásvonalon működő síkbeli erő akkor és csak akkor van egyensúlyban, ha hatásvonalaik közös pontban metszik egymást és hatásvonalaikból (vektoraikból) zárt, nyílfolytonos vektorháromszög szerkeszthető. Csak pontos megfogalmazás esetén adható meg a 2 pont. 14. feladat 2 pont Írja le az eredő erő meghatározásánál használt vízszintes erőkre (F ix ) vonatkozó vetületi tételt szöveggel és képlettel! Az eredő erő x irányú vetületét (R x ) megkapjuk, ha az adott erőrendszer x irányú vetületeit (F ix ) előjelhelyesen összegezzük. Képlettel:R x = F ix Csak pontos megfogalmazás esetén adható meg a. A helyes képlet felírása ot ér. 15. feladat 2 pont Írja fel a síkbeli erőrendszer nyomatékösszegét az O pontra! ( M o =?) M o = - F 1 * a 1 + F 2 * a 2 + M Csak pontos válasz esetén adható meg a 2 pont. 16. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A rendkívüli terhek között olyan hatásokat találunk, amelyek csak rendkívüli események bekövetkezésekor terhelik a szerkezeteket. Pl. földrengés, robbantás. Az esetleges terhek állandó jellegűek, részben vagy egészben, tartósan vagy rövid ideig fejtik ki hatásukat. A hasznos terhek és a meteorológiai terhek tartoznak ide. Helyes válaszonként 1- adható. I H írásbeli vizsga / május 25.

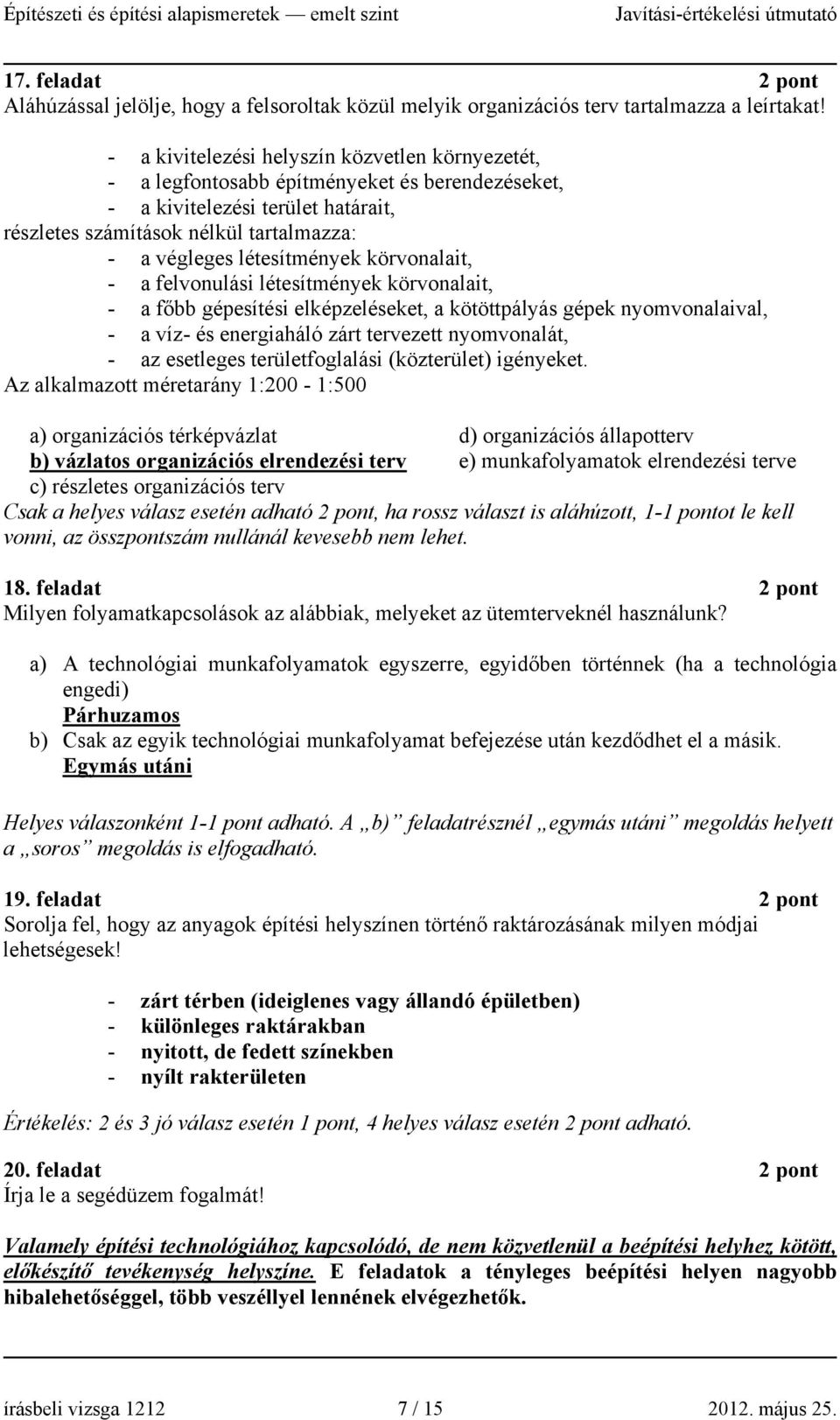

7 17. feladat 2 pont Aláhúzással jelölje, hogy a felsoroltak közül melyik organizációs terv tartalmazza a leírtakat! - a kivitelezési helyszín közvetlen környezetét, - a legfontosabb építményeket és berendezéseket, - a kivitelezési terület határait, részletes számítások nélkül tartalmazza: - a végleges létesítmények körvonalait, - a felvonulási létesítmények körvonalait, - a főbb gépesítési elképzeléseket, a kötöttpályás gépek nyomvonalaival, - a víz- és energiaháló zárt tervezett nyomvonalát, - az esetleges területfoglalási (közterület) igényeket. Az alkalmazott méretarány 1:200-1:500 a) organizációs térképvázlat d) organizációs állapotterv b) vázlatos organizációs elrendezési terv e) munkafolyamatok elrendezési terve c) részletes organizációs terv Csak a helyes válasz esetén adható 2 pont, ha rossz választ is aláhúzott, 1-ot le kell vonni, az összpontszám nullánál kevesebb nem lehet. 18. feladat 2 pont Milyen folyamatkapcsolások az alábbiak, melyeket az ütemterveknél használunk? a) A technológiai munkafolyamatok egyszerre, egyidőben történnek (ha a technológia engedi) Párhuzamos b) Csak az egyik technológiai munkafolyamat befejezése után kezdődhet el a másik. Egymás utáni Helyes válaszonként 1- adható. A b) feladatrésznél egymás utáni megoldás helyett a soros megoldás is elfogadható. 19. feladat 2 pont Sorolja fel, hogy az anyagok építési helyszínen történő raktározásának milyen módjai lehetségesek! - zárt térben (ideiglenes vagy állandó épületben) - különleges raktárakban - nyitott, de fedett színekben - nyílt rakterületen Értékelés: 2 és 3 jó válasz esetén, 4 helyes válasz esetén 2 pont adható. 20. feladat 2 pont Írja le a segédüzem fogalmát! Valamely építési technológiához kapcsolódó, de nem közvetlenül a beépítési helyhez kötött, előkészítő tevékenység helyszíne. E feladatok a tényleges beépítési helyen nagyobb hibalehetőséggel, több veszéllyel lennének elvégezhetők. írásbeli vizsga / május 25.

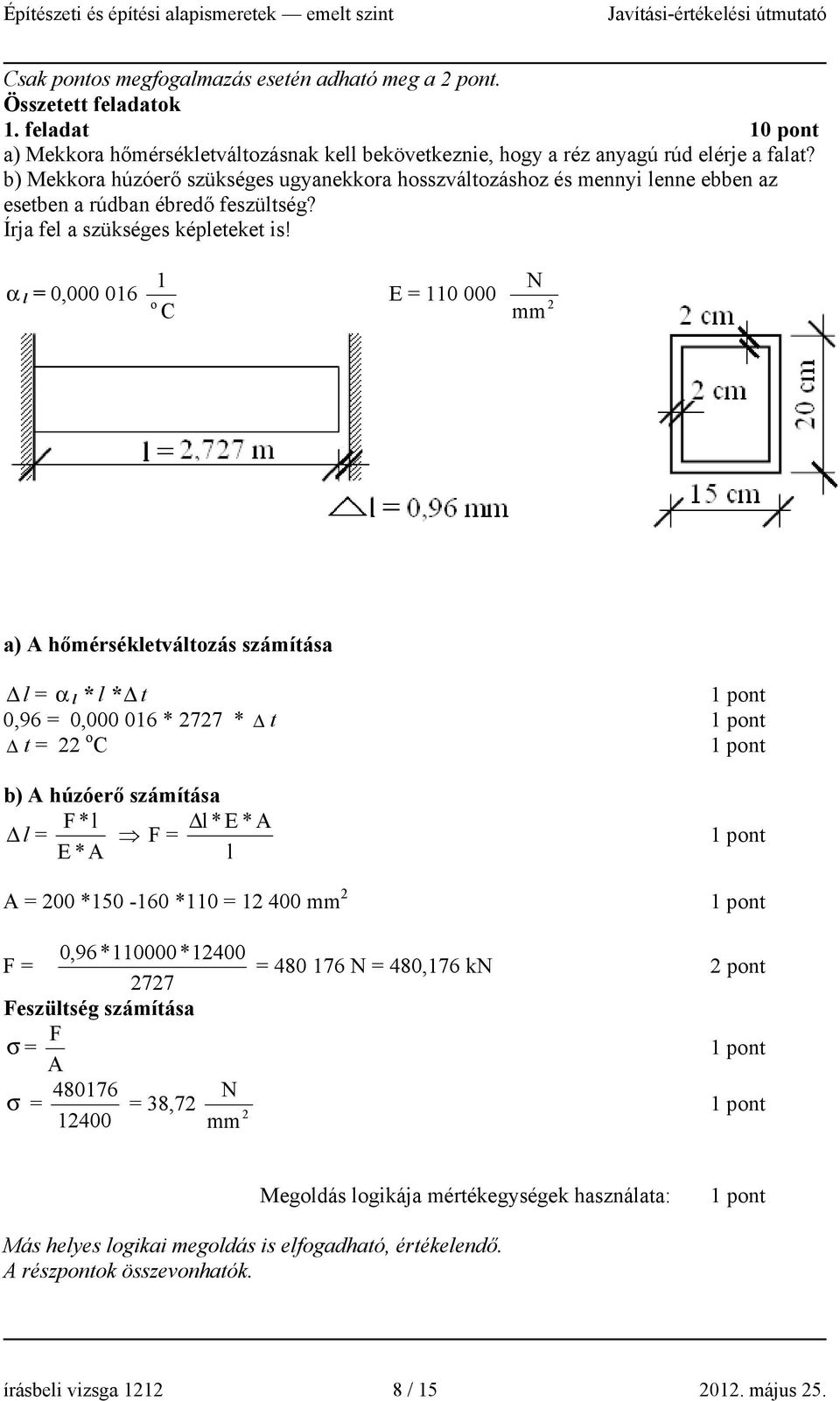

8 Csak pontos megfogalmazás esetén adható meg a 2 pont. Összetett feladatok 1. feladat 10 pont a) Mekkora hőmérsékletváltozásnak kell bekövetkeznie, hogy a réz anyagú rúd elérje a falat? b) Mekkora húzóerő szükséges ugyanekkora hosszváltozáshoz és mennyi lenne ebben az esetben a rúdban ébredő feszültség? Írja fel a szükséges képleteket is! α l = 0, N E = o 2 C mm a) A hőmérsékletváltozás számítása Δ l = α l * l * Δ t 0,96 = 0, * 2727 * Δ t Δ t = 22 o C b) A húzóerő számítása F*l Δl * E * A Δ l = F = E * A l A = 200 * *110 = mm 2 0,96*110000*12400 F = 2727 Feszültség számítása F σ = A = N = 480,176 kn 2 pont N σ = = 38, mm Megoldás logikája mértékegységek használata: Más helyes logikai megoldás is elfogadható, értékelendő. A részpontok összevonhatók. írásbeli vizsga / május 25.

9 2. feladat 10 pont Szerkessze meg az első képsíkon álló szabálytalan négyszög alapú ferde gúla és általános helyzetű egyenes döféspontjait! Tüntesse fel a láthatóságot a gúlán és az egyenesen is! Értékelés: döféspont szerkesztése vetületeként 3-3 pont láthatóság vetületenként 2-2 pont írásbeli vizsga / május 25.

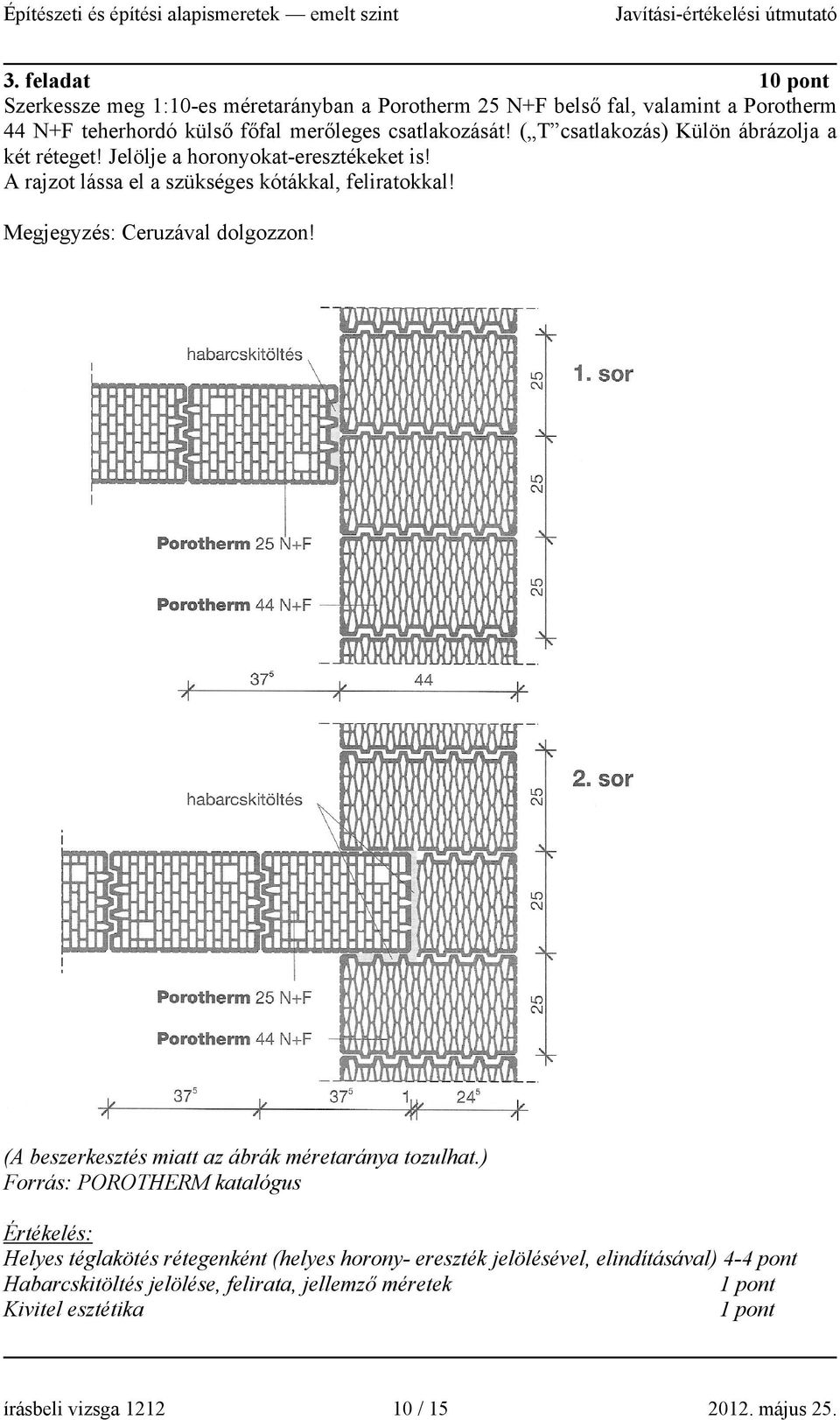

10 3. feladat 10 pont Szerkessze meg 1:10-es méretarányban a Porotherm 25 N+F belső fal, valamint a Porotherm 44 N+F teherhordó külső főfal merőleges csatlakozását! ( T csatlakozás) Külön ábrázolja a két réteget! Jelölje a horonyokat-eresztékeket is! A rajzot lássa el a szükséges kótákkal, feliratokkal! Megjegyzés: Ceruzával dolgozzon! (A beszerkesztés miatt az ábrák méretaránya tozulhat.) Forrás: POROTHERM katalógus Értékelés: Helyes téglakötés rétegenként (helyes horony- ereszték jelölésével, elindításával) 4-4 pont Habarcskitöltés jelölése, felirata, jellemző méretek Kivitel esztétika írásbeli vizsga / május 25.

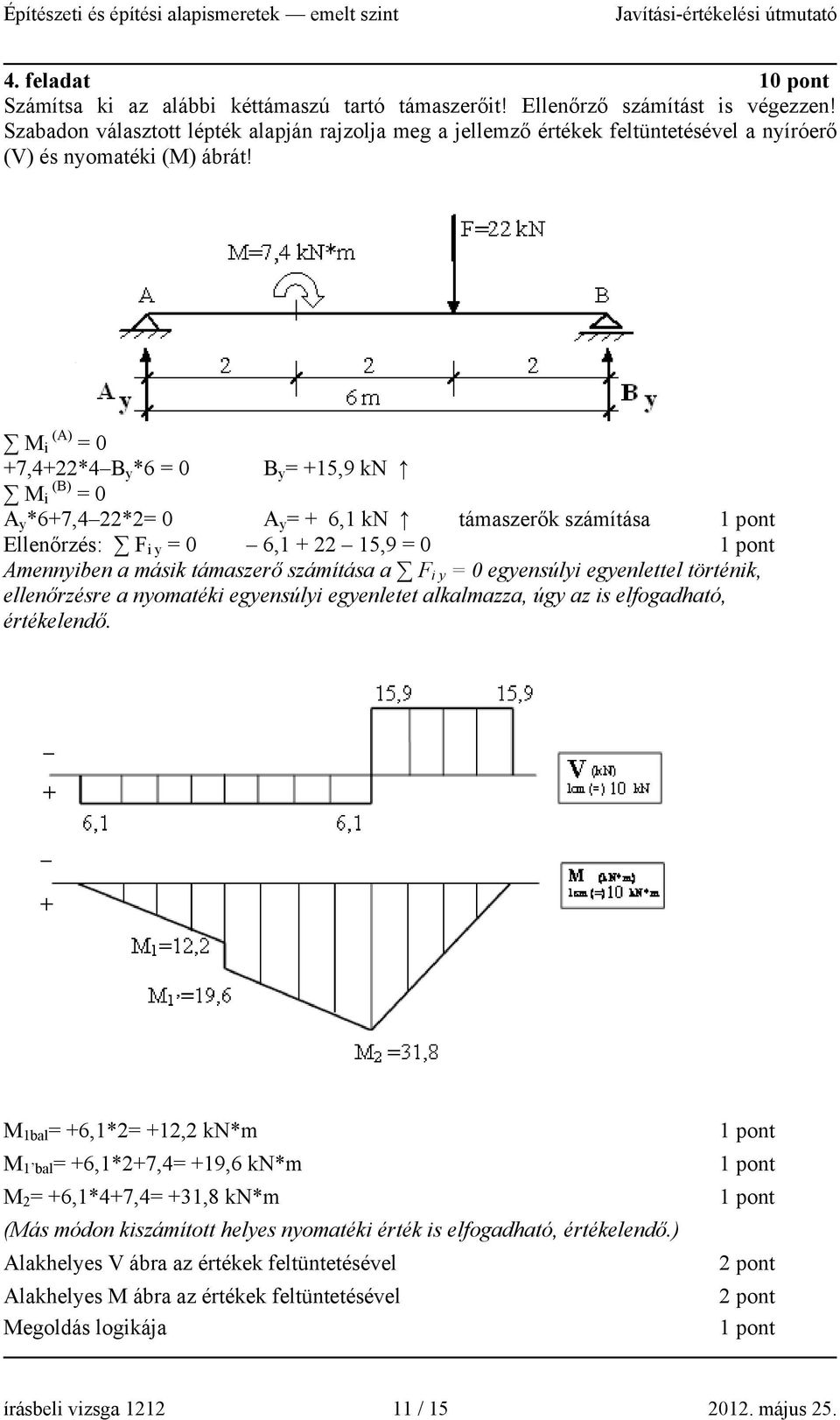

11 4. feladat 10 pont Számítsa ki az alábbi kéttámaszú tartó támaszerőit! Ellenőrző számítást is végezzen! Szabadon választott lépték alapján rajzolja meg a jellemző értékek feltüntetésével a nyíróerő (V) és nyomatéki (M) ábrát! M (A) i = 0 +7,4+22*4 B y *6 = 0 B y = +15,9 kn M (B) i = 0 A y *6+7,4 22*2= 0 A y = + 6,1 kn támaszerők számítása Ellenőrzés: F i y = 0 6, ,9 = 0 Amennyiben a másik támaszerő számítása a F i y = 0 egyensúlyi egyenlettel történik, ellenőrzésre a nyomatéki egyensúlyi egyenletet alkalmazza, úgy az is elfogadható, értékelendő. M 1bal = +6,1*2= +12,2 kn*m M 1 bal = +6,1*2+7,4= +19,6 kn*m M 2 = +6,1*4+7,4= +31,8 kn*m (Más módon kiszámított helyes nyomatéki érték is elfogadható, értékelendő.) Alakhelyes V ábra az értékek feltüntetésével Alakhelyes M ábra az értékek feltüntetésével Megoldás logikája 2 pont 2 pont írásbeli vizsga / május 25.

12 5. feladat 10 pont Szerkessze meg a mellékletben megadott földszinti alaprajz 44 cm-es teherhordó falainak idomtervét M 1:100-as méretarányban és készítse el a teherhordó falazatok méretkimutatását! A főfal magasságát 3,0 m-rel számolja! A méretszámítást a megadott táblázatba írja! A számítást két tizedes jegy pontossággal végezze! Melléklet: FÖLDSZINTI ALAPRAJZ Megjegyzés: - Az alaprajz műszakilag nem kidolgozott, nem szabványos méretarányú, csak az anyagmennyiség kiszámítására szolgál. - A méretszámításnál az 1 m 2 -nél nagyobb nyílások levonandók. írásbeli vizsga / május 25.

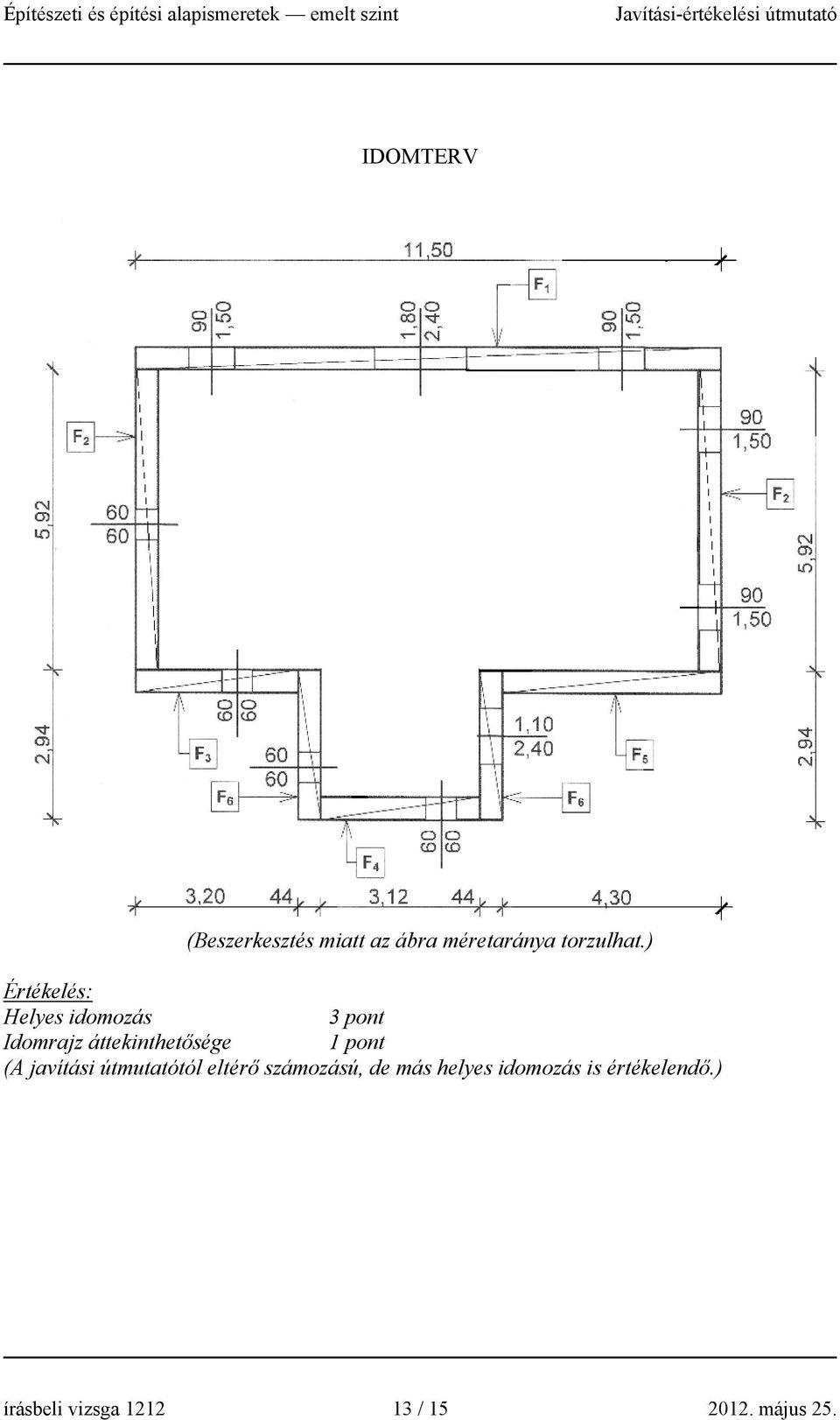

13 IDOMTERV (Beszerkesztés miatt az ábra méretaránya torzulhat.) Értékelés: Helyes idomozás 3 pont Idomrajz áttekinthetősége (A javítási útmutatótól eltérő számozású, de más helyes idomozás is értékelendő.) írásbeli vizsga / május 25.

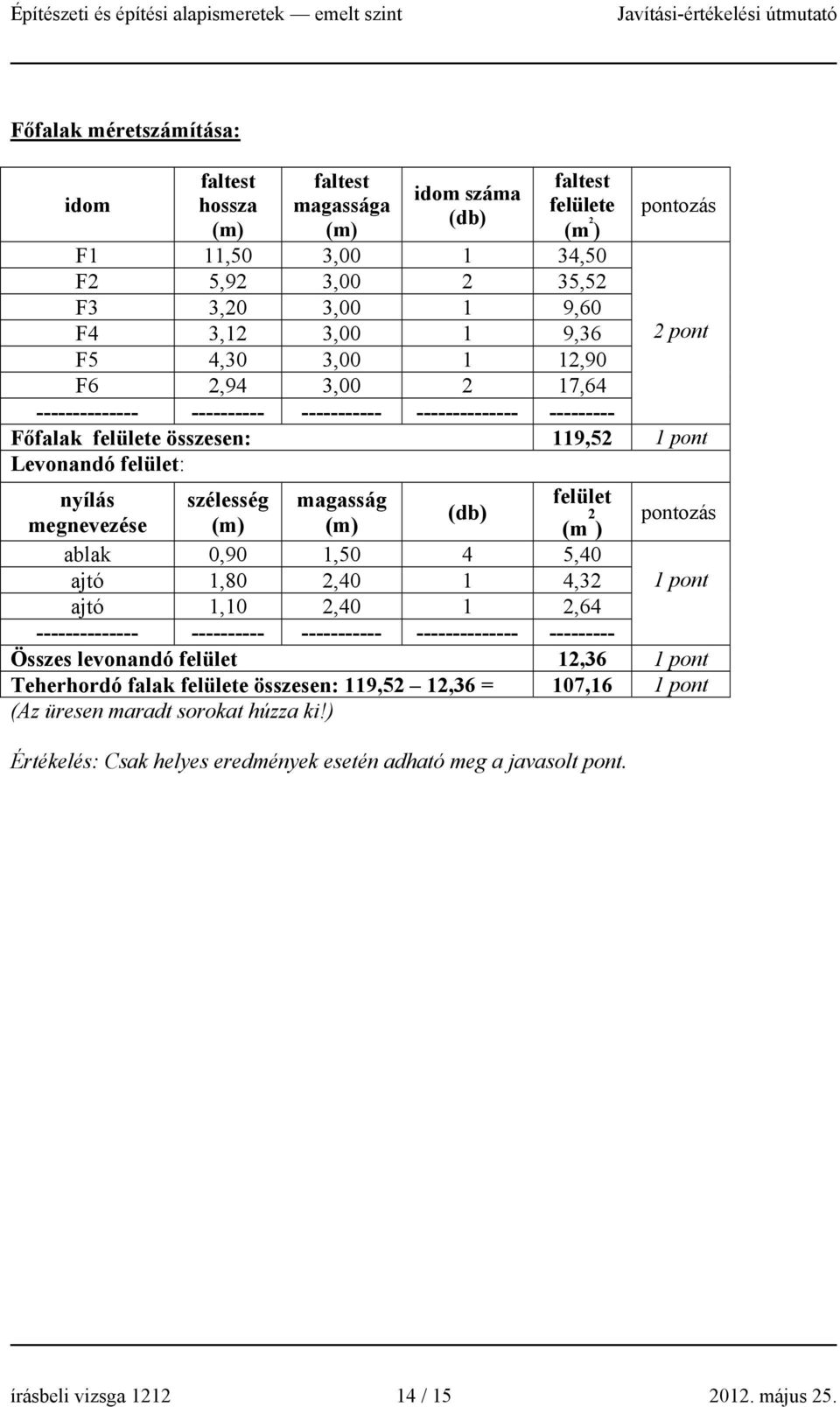

14 Főfalak méretszámítása: idom faltest hossza (m) faltest magassága (m) idom száma (db) faltest felülete (m 2 ) F1 11,50 3, ,50 F2 5,92 3, ,52 F3 3,20 3,00 1 9,60 F4 3,12 3,00 1 9,36 F5 4,30 3, ,90 F6 2,94 3, , pontozás 2 pont Főfalak felülete összesen: 119,52 Levonandó felület: nyílás szélesség magasság felület (db) megnevezése (m) (m) (m 2 ) pontozás ablak 0,90 1,50 4 5,40 ajtó 1,80 2,40 1 4,32 ajtó 1,10 2,40 1 2, Összes levonandó felület 12,36 Teherhordó falak felülete összesen: 119,52 12,36 = 107,16 (Az üresen maradt sorokat húzza ki!) Értékelés: Csak helyes eredmények esetén adható meg a javasolt pont. írásbeli vizsga / május 25.

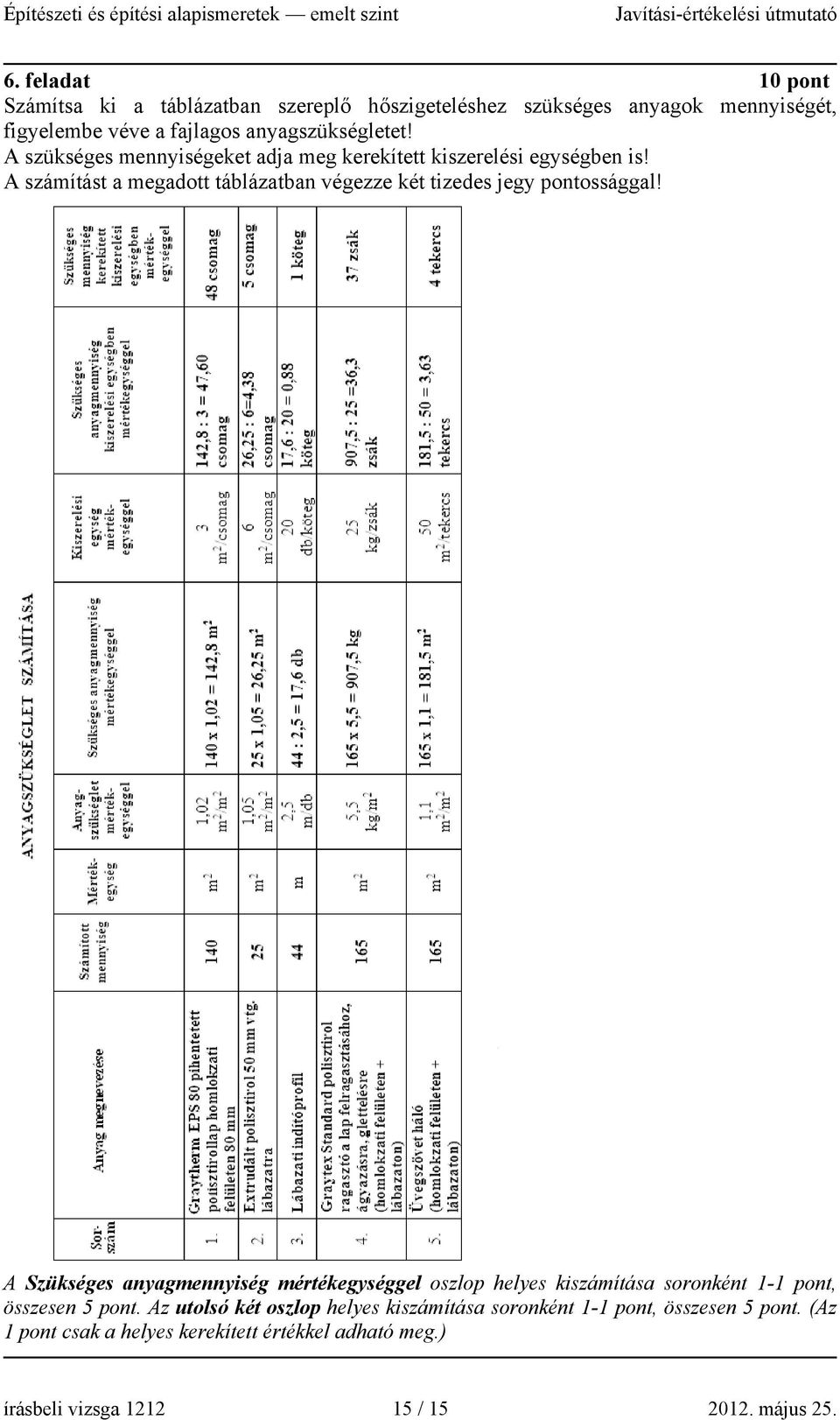

15 6. feladat 10 pont Számítsa ki a táblázatban szereplő hőszigeteléshez szükséges anyagok mennyiségét, figyelembe véve a fajlagos anyagszükségletet! A szükséges mennyiségeket adja meg kerekített kiszerelési egységben is! A számítást a megadott táblázatban végezze két tizedes jegy pontossággal! A Szükséges anyagmennyiség mértékegységgel oszlop helyes kiszámítása soronként 1-, összesen 5 pont. Az utolsó két oszlop helyes kiszámítása soronként 1-, összesen 5 pont. (Az csak a helyes kerekített értékkel adható meg.) írásbeli vizsga / május 25.
