1 ÉRETTSÉGI VIZSGA május 23. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 23. 8:00 I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Faipari alapismeretek középszint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgát szervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLET- GYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga, I. összetevő 2 / május 23.

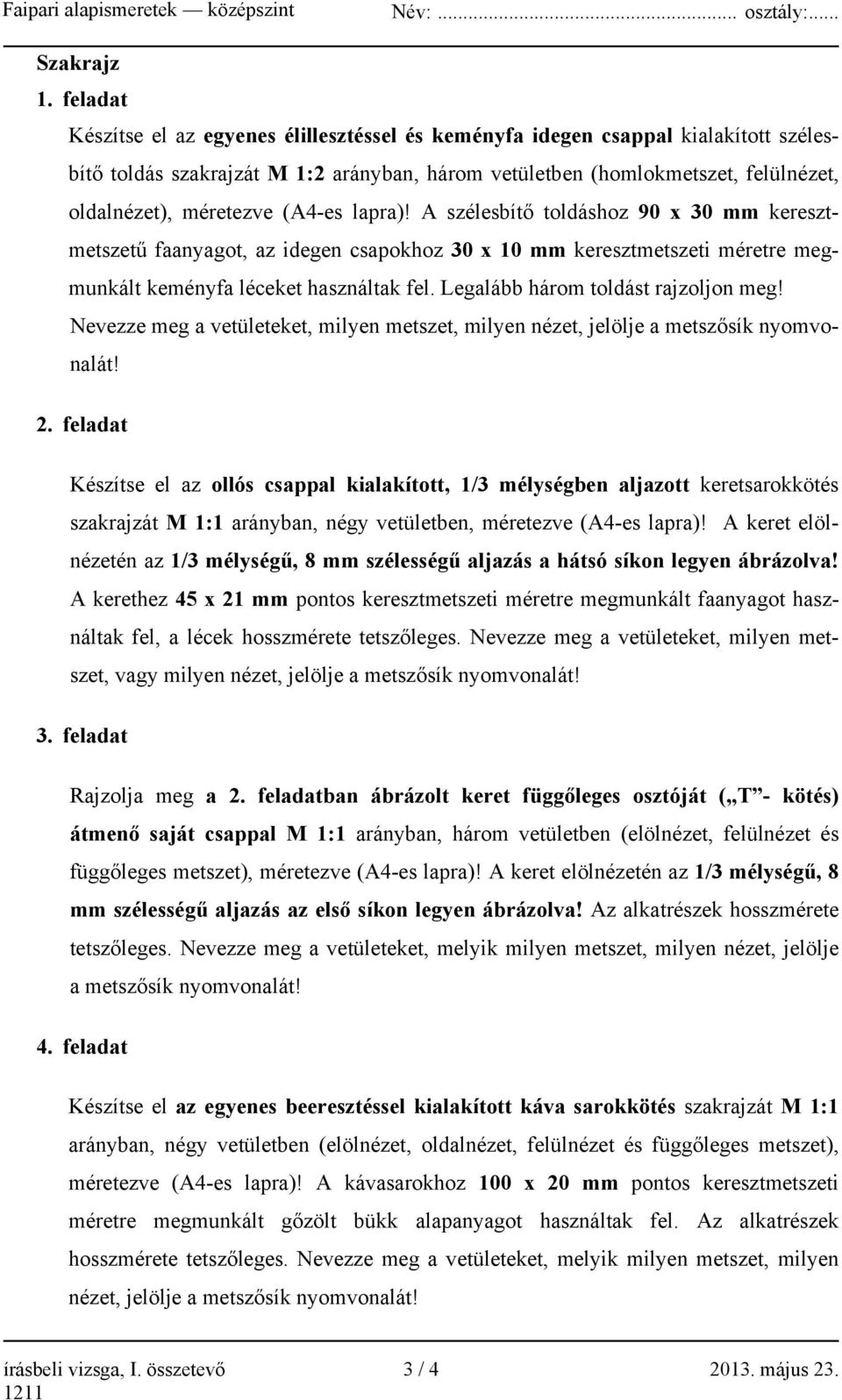

3 Szakrajz 1. feladat Készítse el az egyenes élillesztéssel és keményfa idegen csappal kialakított szélesbítő toldás szakrajzát M 1:2 arányban, három vetületben (homlokmetszet, felülnézet, oldalnézet), méretezve (A4-es lapra)! A szélesbítő toldáshoz 90 x 30 mm keresztmetszetű faanyagot, az idegen csapokhoz 30 x 10 mm keresztmetszeti méretre megmunkált keményfa léceket használtak fel. Legalább három toldást rajzoljon meg! Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 2. feladat Készítse el az ollós csappal kialakított, 1/3 mélységben aljazott keretsarokkötés szakrajzát M 1:1 arányban, négy vetületben, méretezve (A4-es lapra)! A keret elölnézetén az 1/3 mélységű, 8 mm szélességű aljazás a hátsó síkon legyen ábrázolva! A kerethez 45 x 21 mm pontos keresztmetszeti méretre megmunkált faanyagot használtak fel, a lécek hosszmérete tetszőleges. Nevezze meg a vetületeket, milyen metszet, vagy milyen nézet, jelölje a metszősík nyomvonalát! 3. feladat Rajzolja meg a 2. feladatban ábrázolt keret függőleges osztóját ( T - kötés) átmenő saját csappal M 1:1 arányban, három vetületben (elölnézet, felülnézet és függőleges metszet), méretezve (A4-es lapra)! A keret elölnézetén az 1/3 mélységű, 8 mm szélességű aljazás az első síkon legyen ábrázolva! Az alkatrészek hosszmérete tetszőleges. Nevezze meg a vetületeket, melyik milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 4. feladat Készítse el az egyenes beeresztéssel kialakított káva sarokkötés szakrajzát M 1:1 arányban, négy vetületben (elölnézet, oldalnézet, felülnézet és függőleges metszet), méretezve (A4-es lapra)! A kávasarokhoz 100 x 20 mm pontos keresztmetszeti méretre megmunkált gőzölt bükk alapanyagot használtak fel. Az alkatrészek hosszmérete tetszőleges. Nevezze meg a vetületeket, melyik milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! írásbeli vizsga, I. összetevő 3 / május 23.

4 témakör I. RÉSZ Szakrajz a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma 1. feladat feladat feladat feladat 15 AZ I. RÉSZ PONTSZÁMA 60 a témakör elért pontszáma javító tanár Dátum:... Szakrajz pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga, I. összetevő 4 / május 23.

5 ÉRETTSÉGI VIZSGA május 23. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 23. 8:00 II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Faipari alapismeretek középszint írásbeli vizsga II. összetevő

6 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők. A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgát szervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLET- GYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga II. összetevő 2 / május 23.

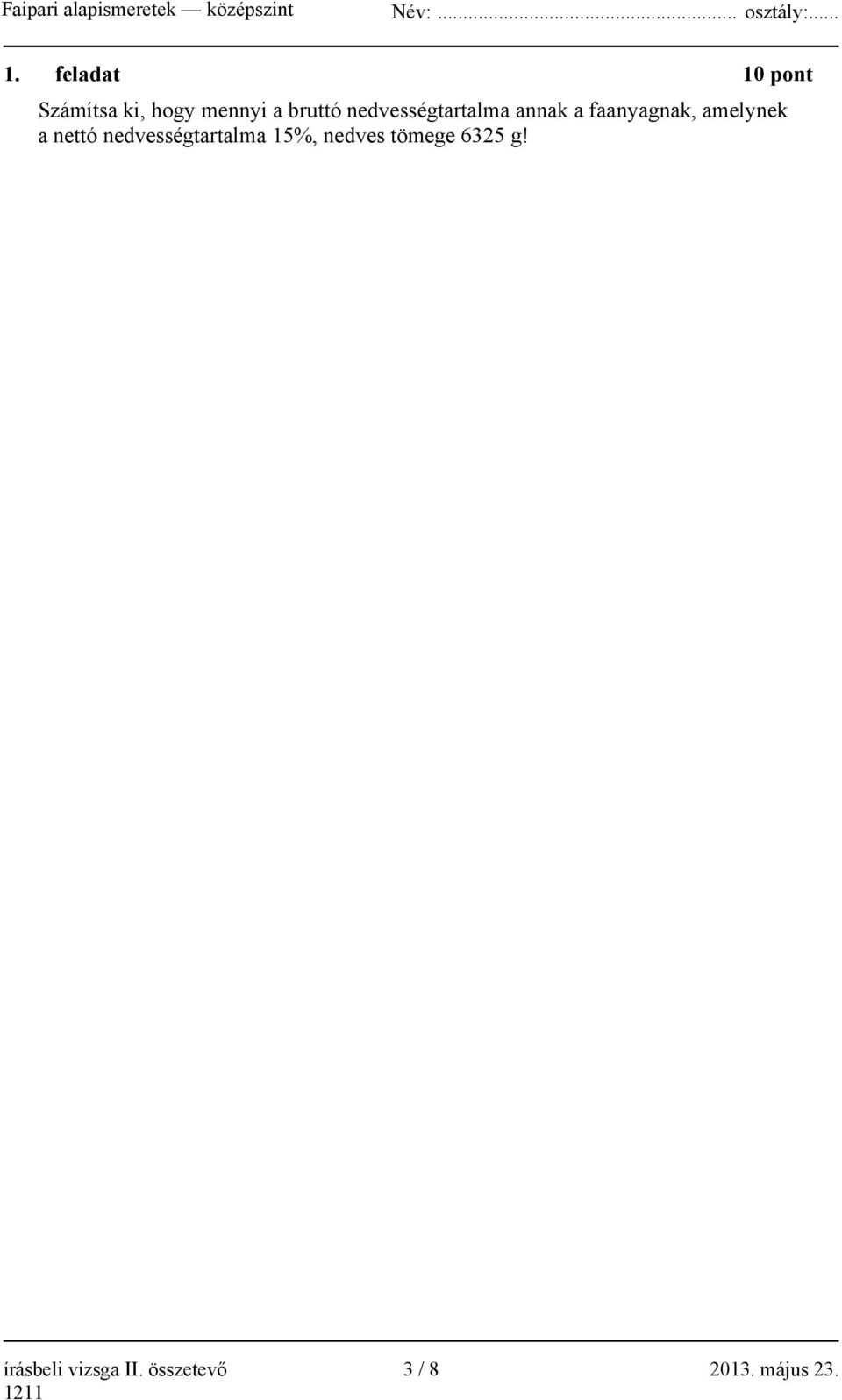

7 1. feladat 10 pont Számítsa ki, hogy mennyi a bruttó nedvességtartalma annak a faanyagnak, amelynek a nettó nedvességtartalma 15%, nedves tömege 6325 g! írásbeli vizsga II. összetevő 3 / május 23.

8 2. feladat 8 pont Ábrázolja az egyenes élű szerszámokra ható forgácsolóerő összetevőit, nevezze meg és értelmezze is őket! Jelölje a forgácsolás irányát is! 3. feladat 5 pont Csoportosítva írja be a táblázat megfelelő rovatába, hogy a felsoroltak közül melyek a színes gesztű és nem színes gesztű fenyőfélék! Erdeifenyő, jegenyefenyő, lucfenyő, vörösfenyő, feketefenyő Színes gesztű fenyőfák Nem színes gesztű fenyőfák írásbeli vizsga II. összetevő 4 / május 23.

9 4. feladat 3 pont Egészítse ki az alábbi mondatokat! A homloklap és a hátlap találkozása által alkotott él a... Néhány faipari szerszámnál a homloklap és az oldallapok által alkotott élek is részt vesznek a forgácsolásban, ezek a.... Ezek metszéspontjai a szerszám feladat 5 pont Egészítse ki az alábbi mondatokat! Az... működésének következménye a fa hossz- és keresztirányú... A szár vastagsági növekedését a... biztosítja. Működése a mérsékelt éghajlati övben... A nyári- és őszi időszakban egy-egy pásztát alakít ki, ezek alkotják az feladat 6 pont Húzza alá az alább felsorolt mérsékelt égövi szórtlikacsú fák közül a kemény fákat! Hárs, gyertyán, bükk, vadgesztenye, dió, fűz, kőris, nyír, nyár, tiszafa, juhar, éger, vadkörte 7. feladat 2 pont A fatörzs jellegzetessége, hogy a törzsátmérő a csúcs felé haladva fokozatosan csökken. Írja le, mikor számít fahibának és mi a fahiba neve!.. 8. feladat 1 pont Írja le a fűrészáru meghatározását! írásbeli vizsga II. összetevő 5 / május 23.

10 írásbeli vizsga II. összetevő 6 / május 23.

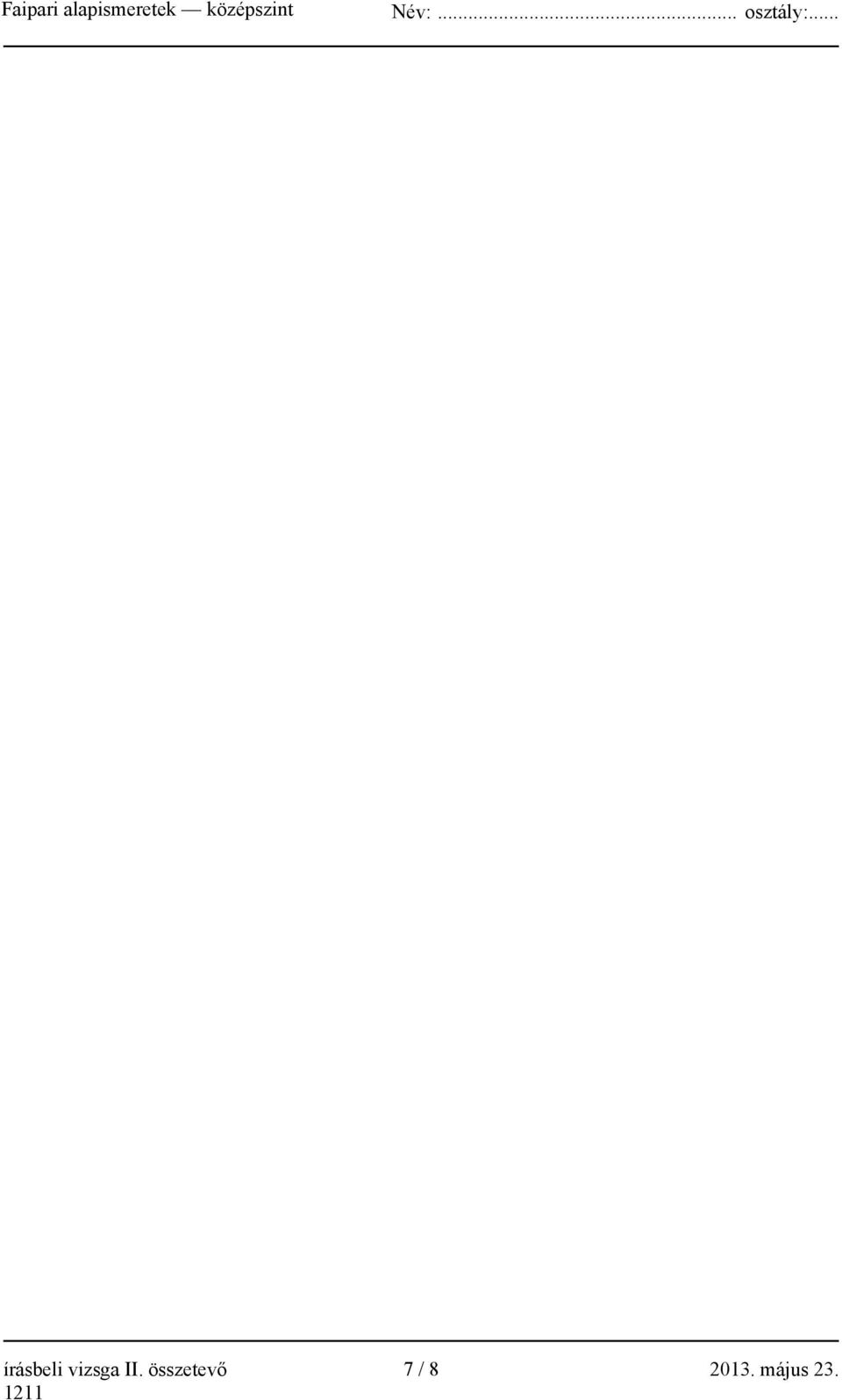

11 írásbeli vizsga II. összetevő 7 / május 23.

12 témakör a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma I. Szakrajz II. Rajzok, 4. 3 számítások, 5. 5 tesztek Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... I. Szakrajz II. Rajzok, számítások, tesztek pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / május 23.
