1 ÉRETTSÉGI VIZSGA május 25. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 25. 8:00 I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgaszervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga, I. összetevő 2 / május 25.

3 1. feladat Készítse el egy aljazott, lapolt keret egyik oldalon 45 fokos illesztésű sarokkötésének szakrajzát M 1:2 arányban, négy vetületben, méretezve (A4-es lapra)! A kerethez 80x40 mm keresztmetszetű faanyagot használtak fel. Az elölnézetet az aljazás felől rajzolja meg, melynek szélessége 20 mm! Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 2. feladat Készítse el az 1. feladatban meghatározott aljazott keret vízszintes osztójának (T kötés) szakrajzát M 1:2 arányban, négy vetületben, méretezve (A4-es lapra)! A keret elölnézetét a 20 mm szélességű aljazás felől ábrázolja! Az osztó keresztmetszete megegyezik a keret alkatrészeinek méretével. Nevezze meg a vetületeket, milyen metszet, vagy milyen nézet, jelölje a metszősík nyomvonalát! 3. feladat Készítse el a keret sarokkötés átmenő szakállas vésett csapozással, 2/3 anyagvastagságig és 10 mm szélességig aljazott fakötés szakrajzát 1:1 méretarányban! Készítse el az elölnézeti, függőleges metszeti, oldalnézeti és felülnézeti képét méretezve! Az elölnézet az aljazás felőli oldal felől legyen! A kötés kialakításához 60x30 mm-es keresztmetszeti méretű alapanyagot használjon! Az alkatrészek hosszmérete tetszőleges. 4. feladat Készítse el négy vetületben (elölnézet, felülnézet, oldalnézet és függőleges metszet) a fecskefark alakú beeresztéssel kialakított káva sarokkötés szakrajzát 1:1 méretarányban, méretezve (A4-es lapra)! A kávasarokhoz 90x21 mm pontos keresztmetszeti méretre megmunkált alapanyagot használjon! Az alkatrészek hosszmérete tetszőleges. A fecskefark alakú oldal 15 mm-rel beljebb van a másik elem bütüjének a síkjától. Nevezze meg a vetületeket (milyen metszet, milyen nézet), jelölje a metszősíkok nyomvonalát! írásbeli vizsga, I. összetevő 3 / május 25.

4 témakör I. RÉSZ Szakrajz a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma 1. feladat feladat feladat feladat 16 AZ I. RÉSZ PONTSZÁMA 60 a témakör elért pontszáma javító tanár Dátum:... Szakrajz pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga, I. összetevő 4 / május 25.

5 ÉRETTSÉGI VIZSGA május 25. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 25. 8:00 II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga II. összetevő

6 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedesjegy pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak: szöveges adatok tárolására és megjelenítésére nem alkalmas zsebszámológép; körző; rajztábla; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgaszervező által ellenőrzött FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható. írásbeli vizsga II. összetevő 2 / május 25.

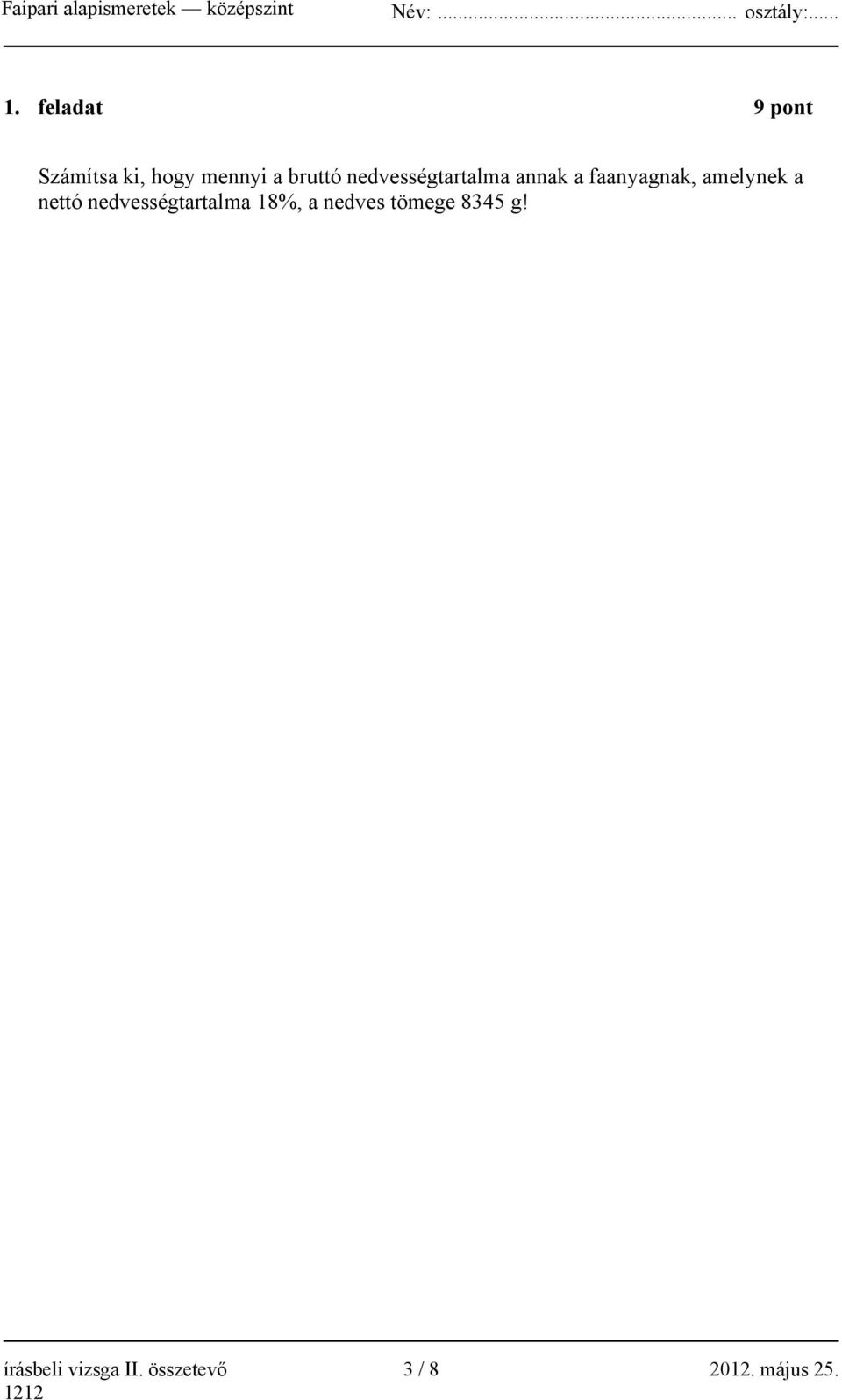

7 1. feladat 9 pont Számítsa ki, hogy mennyi a bruttó nedvességtartalma annak a faanyagnak, amelynek a nettó nedvességtartalma 18%, a nedves tömege 8345 g! írásbeli vizsga II. összetevő 3 / május 25.

8 2. feladat 4 pont Húzza alá az igaz állítást, és ábrázolja a helyes megoldást! a.) Ha a metszőszög hegyesszög, akkor a homlokszög 0 o. b.) Ha a metszőszög tompaszög, akkor a homlokszög 0 o. c.) Ha a metszőszög hegyesszög, akkor a homlokszög pozitív érték. d.) Ha a metszőszög hegyesszög, akkor a homlokszög negatív érték. 3. feladat 3 pont Egészítse ki a mondatot! A gépi forgácsolószerszám.. és metszi egymást. Az általuk bezárt szöget csúcsszögnek nevezzük, jele 4. feladat 7 pont Párosítsa össze a nedvességtartalmi fokozat rövid jellemzését az azokhoz tartozó fokozatok betűjelzésével! a. szobaszáraz b. túlszárított c. élőnedves d. rosttelítettségi állapot e. légszáraz f. telített g. abszolút száraz 1. Ebben az állapotban a fa nedvességtartalma maximális. A szabad és kötött víz legnagyobb mennyiségben van jelen.. 2. Az ablakok, külső ajtók, kerti bútorok jellemző nedvességtartalma A fanedvesség 6%-nál kisebb, szárítási hibának is szokták nevezni Az egészséges élő fák nedvességtartalma. 5. Ilyenkor a fában nincs víz, csak laboratóriumban állítható elő.. 6. A szabad és kötött víz határán helyezkedik el.. 7. Zárt, télen fűtött belső terekben kialakuló egyensúlyi fanedvesség. írásbeli vizsga II. összetevő 4 / május 25.

9 5. feladat 1 pont Egészítse ki a mondatot! A 0,1 5 mm vastag falapot.. nevezzük. 6. feladat 3 pont Milyen szempontok szerint csoportosítottuk a furnérokat? Írja a táblázat felső sorába! Hámozott furnér Műszaki furnér Rajzos furnér Hasított furnér Vakfurnér Csíkos furnér Fűrészelt furnér Színfurnér Takart furnér Különleges furnérok Sima furnér 7. feladat 4 pont Melyik ez a fűrészáru? Írja a megfelelő betűt a meghatározás elé! a. gerenda b. palló c. léc d. deszka Ha a vastagsága kisebb, mint 40 mm, és szélessége kisebb a vastagság kétszeresénél. Ha a vastagsága nagyobb, mint 40 mm, és szélessége kisebb a vastagság kétszeresénél. Ha a vastagsága kisebb, mint 40 mm, és szélessége nagyobb a vastagság kétszeresénél. Ha vastagsága nagyobb, mint 40 mm, és szélessége nagyobb a vastagság kétszeresénél. 8. feladat 1 pont Melyik ez a ragasztáskor fellépő erő? Az erő megnevezését írja a vonalra! A felületre felhordott folyékony halmazállapotú ragasztó beszívódik a fa felületi egyenetlenségeibe, edényekbe, sejtüregekbe, és ott megszilárdul. Ezzel a ragasztási felületet sokszorosára növeli. Ez az erő:.. írásbeli vizsga II. összetevő 5 / május 25.

10 9. feladat 5 pont A felsorolt ragasztóanyagokat írja be a táblázat megfelelő oszlopába! glutinenyv, kaucsukragasztók, kazeinenyv, cellulóz alapú ragasztók, véralbumin enyvek Ragasztók csoportosítása eredetük szerint Állati eredetű ragasztók Növényi eredetű ragasztók 10. feladat 3 pont Írja be a táblázat megfelelő oszlopába a felsorolt fafajok közül az odaillőket! lucfenyő, feketefenyő, tölgy, bükk, erdeifenyő, akác, vörösfenyő, dió, ezüstfenyő, jegenyefenyő, gyertyán, szelídgesztenye Színes gesztű fenyőfák Gyűrűs likacsú lombos fák írásbeli vizsga II. összetevő 6 / május 25.

11 írásbeli vizsga II. összetevő 7 / május 25.

12 témakör a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma I. Szakrajz II. Rajzok, 5. 1 számítások, 6. 3 tesztek Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... I. Szakrajz II. Rajzok, számítások, tesztek pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / május 25.
