1 ÉRETTSÉGI VIZSGA 011. május 13. ELEKTRONIKAI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA 011. május 13. 8:00 Az írásbeli vizsga időtartama: 0 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIM Elektronikai alapismeretek emelt szint írásbeli vizsga 101

2 Fontos tudnivalók Az írásbeli dolgozat megoldásához segédeszközként csak nem programozható számológép használható. Az íráshoz kék színű tollat, a rajzoláshoz grafitceruzát kell használni. Az egyszerű, rövid feladatokat a feladatlapon, a kérdések alatt rendelkezésre álló szabad helyen kell megoldani. Az összetett feladatok megoldása a felügyelő tanárok által kiosztott pótlapokon történik. A pótlapokat lapszámozással kell ellátni, és fel kell tüntetni rajtuk az azonosító jelet. A számítást igénylő feladatoknál ügyelni kell az összefüggés (képlet) helyes felírására, a szakszerű behelyettesítésre és a helyes számolásra. Ezek bármelyikének hiánya pontlevonást jelent. A végeredmény csak akkor fogadható el teljes pontszámmal, ha annak számértéke és mértékegysége kifogástalan. A feladatok megoldásánál ügyelni kell az írásbeli dolgozat rendezettségére, az áttekinthetőségre, a szabványos jelölések alkalmazására, a műszaki, formai és esztétikai elvárásoknak történő megfelelésre. Ezek hiánya pontlevonást jelent. A megoldásban az esetleges hibás részeket egy ferde vonallal kell áthúzni. A megoldási időn belül lehetőség van tisztázat készítésére is. Ebben az esetben egy Piszkozat és egy Tisztázat készül folyamatos oldalszámozással. írásbeli vizsga 101 / május 13.

3 Egyszerű, rövid feladatok Maximális pontszám: 0 1.) Határozza meg a műszerre jutó feszültséget! R 1 R V R V Adatok: 1 V R 00 kω R kω R V 1 MΩ.) Határozza meg a T 1 0 C hőmérsékleten R 1 0 Ω ellenállású tekercs egyenáramú ellenállását T 30 C hőmérsékleten! A hőfoktényező: α 0,00 C -1 ( pont) R 3.) Határozza meg egy síkkondenzátor kapacitását! 1 A s Adatok: A 100cm, d 1mm, ε 0 8,86 10, ε r. V m C.) Egészítse ki a táblázatot! A táblázatnak az induktív szuszceptancia frekvenciafüggését kell kifejeznie. ( pont) f (khz) B L (ms) 8 5.) Határozza meg a négypólus C kapacitásának értékét, ha R 10 kω, a határfrekvencia pedig f a 0 khz! R 1 C C 6.) Határozza meg a generátorra kapcsolt R-L áramkör impedanciáját! Adatok: R 00 Ω, X L 150 Ω. R L Z írásbeli vizsga / május 13.

4 7.) Határozza meg az alábbi kapcsolás kondenzátorán fellépő legnagyobb feszültség ( Cmax ), valamint a diódán fellépő legnagyobb zárófeszültség értékét ( Rmax ) terheletlen kimenet esetén! A diódán a nyitóirányú feszültségesés elhanyagolható. 1 V (effektív érték), f 50 Hz. ( pont) D C max 1 C R max 8.) Számítsa ki az A u -150 feszültségerősítésű, R be kω bemeneti ellenállású, R t 10 kω ellenállással terhelt erősítő áramerősítését! A i 9.) Rajzoljon közös bázisú erősítő alapkapcsolást 1 db NPN tranzisztor, db ellenállás és 3 db kondenzátor felhasználásával! Igényes szabadkézi vázlat is megfelel. ( pont) 10.) Egy R ki 00 Ω kimeneti ellenállású erősítőhöz transzformátoros illesztéssel R t Ω terhelő ellenállás csatlakozik. A szekundertekercs menetszáma n 50. Határozza meg a primertekercs menetszámát! A veszteségek elhanyagolhatók. n 1 11.) Határozza meg egy periodikus négyszögjel sorozat ismétlődési frekvenciáját! Az impulzusszélesség t i 5 µs, a kitöltési tényező k 0,5. f 1.) Írja fel az alábbi logikai függvény sorszámos alakját! A legnagyobb helyi értékű változót A -val jelöltük. ( A + B + C + D) ( A + B + C + D) ( A + B + C + D) ( A + B + C + D) ( A + B + C D) F + F írásbeli vizsga 101 / május 13.

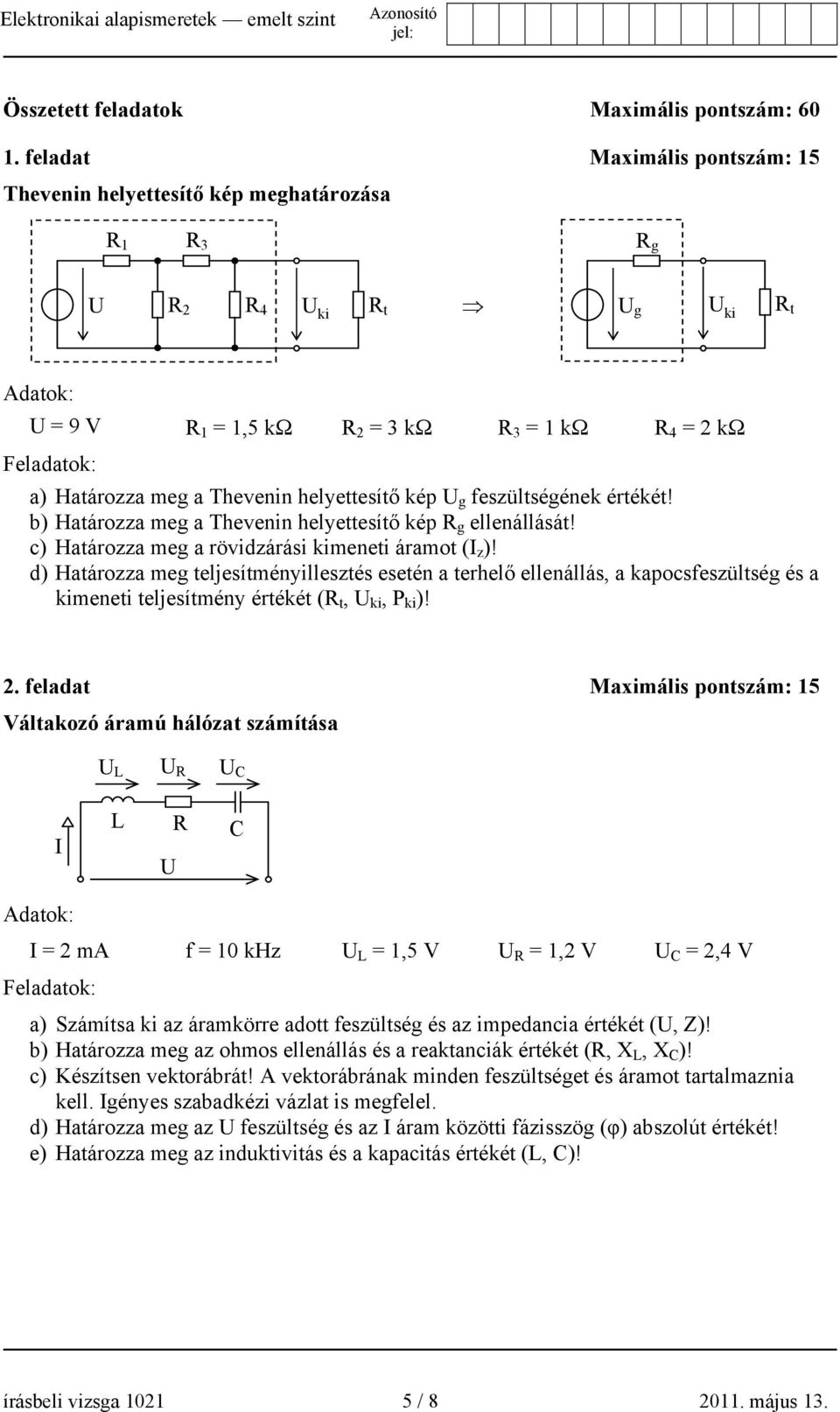

5 Összetett feladatok Maximális pontszám: feladat Maximális pontszám: 15 Thevenin helyettesítő kép meghatározása R 1 R 3 R g R R ki R t g ki R t Adatok: 9 V R 1 1,5 kω R 3 kω R 3 1 kω R kω Feladatok: a) Határozza meg a Thevenin helyettesítő kép g feszültségének értékét! b) Határozza meg a Thevenin helyettesítő kép R g ellenállását! c) Határozza meg a rövidzárási kimeneti áramot (I z )! d) Határozza meg teljesítményillesztés esetén a terhelő ellenállás, a kapocsfeszültség és a kimeneti teljesítmény értékét (R t, ki, P ki )!. feladat Maximális pontszám: 15 Váltakozó áramú hálózat számítása L R C I L R C Adatok: I ma f 10 khz L 1,5 V R 1, V C, V Feladatok: a) Számítsa ki az áramkörre adott feszültség és az impedancia értékét (, Z)! b) Határozza meg az ohmos ellenállás és a reaktanciák értékét (R, X L, X C )! c) Készítsen vektorábrát! A vektorábrának minden feszültséget és áramot tartalmaznia kell. Igényes szabadkézi vázlat is megfelel. d) Határozza meg az feszültség és az I áram közötti fázisszög (φ) abszolút értékét! e) Határozza meg az induktivitás és a kapacitás értékét (L, C)! írásbeli vizsga / május 13.

6 3. feladat Maximális pontszám: 15 Szelektív erősítő számítása + t L C C Ki Be C 1 T ube R G R S C S u ki R t Munkaponti adatok: DS0 10 V I D0 ma GS0 V A tekercs ohmos ellenállása a munkapont-beállítás szempontjából elhanyagolható. A rezgőkör adatai: L 100 μh C 100 pf R 80 kω (párhuzamos veszteségi ellenállás) A FET munkaponti paraméterei: y 1S ms y S 5 μs A terhelő ellenállás értéke: R t 100 kω Feladatok: a) Határozza meg az t tápfeszültség és az R S ellenállás értékét! b) Határozza meg a rezgőkör rezonancia-frekvenciáját (f 0 )! c) Határozza meg a feszültségerősítést rezonancia-frekvencián (A u0 )! d) Határozza meg az erősítő sávszélességét (B)!. feladat Maximális pontszám: 15 Logikai függvények átalakítása, megvalósítása Adottak az alábbi logikai függvények: F ( 0, 1,,, 6, 7, 10, 11, 1, 15) + ( 3, 10, 15) 1 Π Σ F Π ( 0, 1, 3, 8, 9, 11, 13, 15) Feladatok: a) Hozza létre az F 1 logikai függvény diszjunktív sorszámos alakját! b) Egyszerűsítse az F logikai függvényt grafikus módszerrel! A legnagyobb helyi értékű változót A-val jelölje! c) Valósítsa meg az egyszerűsített F függvényt NOR kapukkal! A változók csak ponált alakban állnak rendelkezésre. írásbeli vizsga / május 13.

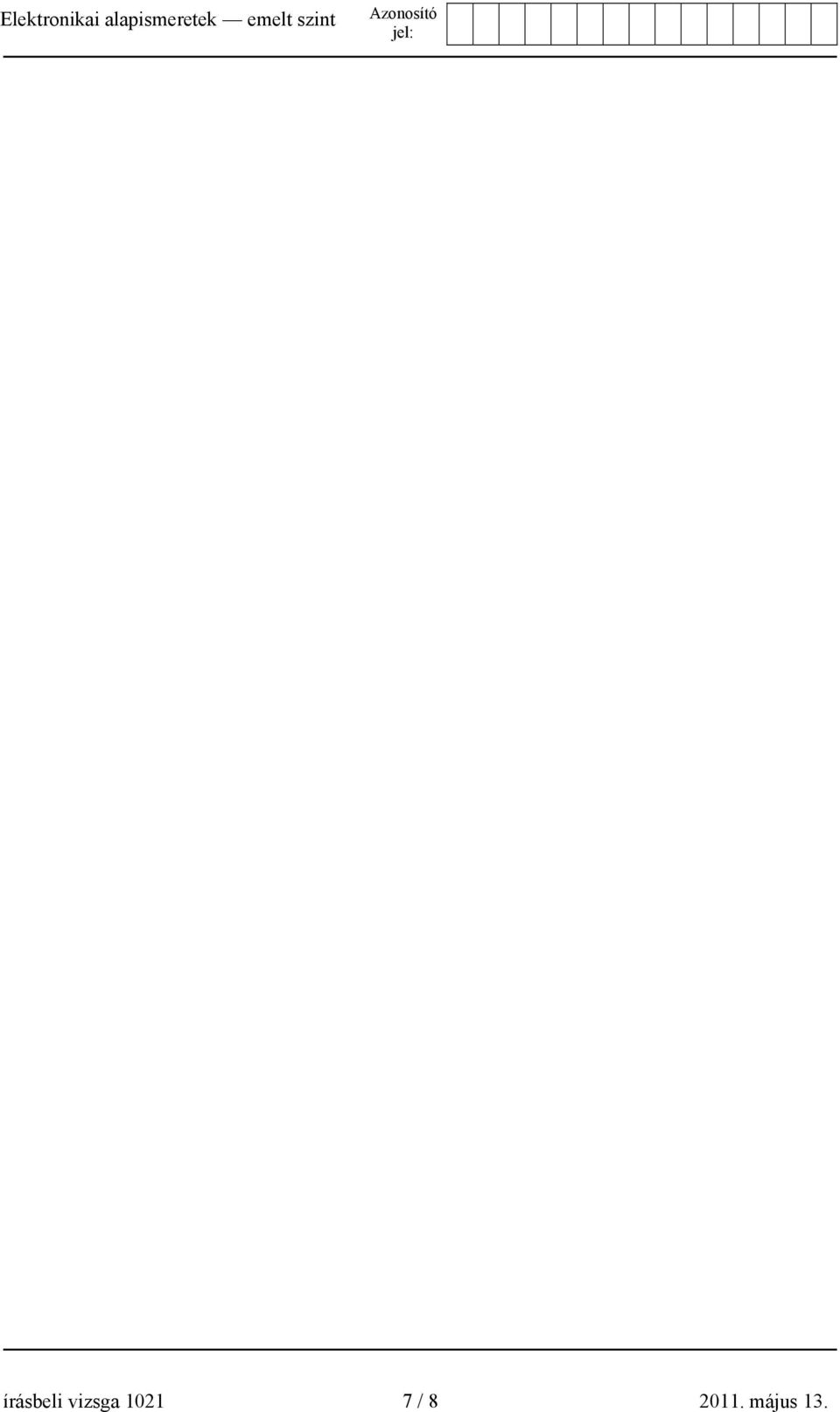

7 írásbeli vizsga / május 13.

8 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 13.
