2 1. feladatrész Összesen: 15 pont Karikázza be a meghatározások után található I betűt, ha igaz, vagy karikázza be a N betűt, ha nem igaz az állítás! 1. Egy csatlakozóvezeték több épület fogyasztói vezetékhálózatát táplálhatja. 2. A szigetelt csatlakozóvezeték nullázóvezetőjeként használható a tartósodrony. 3. Az egyfázisú magtípusú transzformátorok vastestének csak az egyik oldalán helyezik el a tekercseket. 4. A transzformátorokat csak akkor szabad párhuzamosan kapcsolni, ha a teljesítményeik arányában vannak terhelve. 5. A takarékkapcsolású transzformátorokat szigorúan tilos védőelválasztásra használni. 6. A külső gerjesztésű egyenáramú motor külső feszültségének kimaradása a gép leállását eredményezheti. 7. A soros gerjesztésű egyenáramú motor túlterhelésre érzékeny, teljesítménye változó. 8. A külső gerjesztésű egyenáramú generátorok főpólusainak betűjelei: E1, E2. 9. A szinkronmotorok fordulatszámát a frekvencia, a póluspárszám és a gerjesztő áram nagysága határozza meg. 10. A szinkrongenerátorok armatúrájában üresjárás esetén is nagy áram folyik. É 2/8

3 11. A szinkrongenerátorok gerjesztőtekercs vesztesége a tekercs impedanciájától és az áram négyzetszeresétől függ. 12. Az aszinkrongépek fordulatszáma fékmotoros üzemben nagyobb, mint a forgó mágneses mező fordulatszáma. 13. Az aszinkrongép közvetlen indításakor egy rövid ideig tartó üresjárási állapot jön létre. 14. Az aszinkrongép csillag-delta indításakor a motor nyomatéka harmadrészére csökken. 15. Az egyfázisú aszinkrongép főfázis és segédfázis tekercsvégeinek egyidejű felcserélésével forgásirányváltás nem jön létre. É 3/8

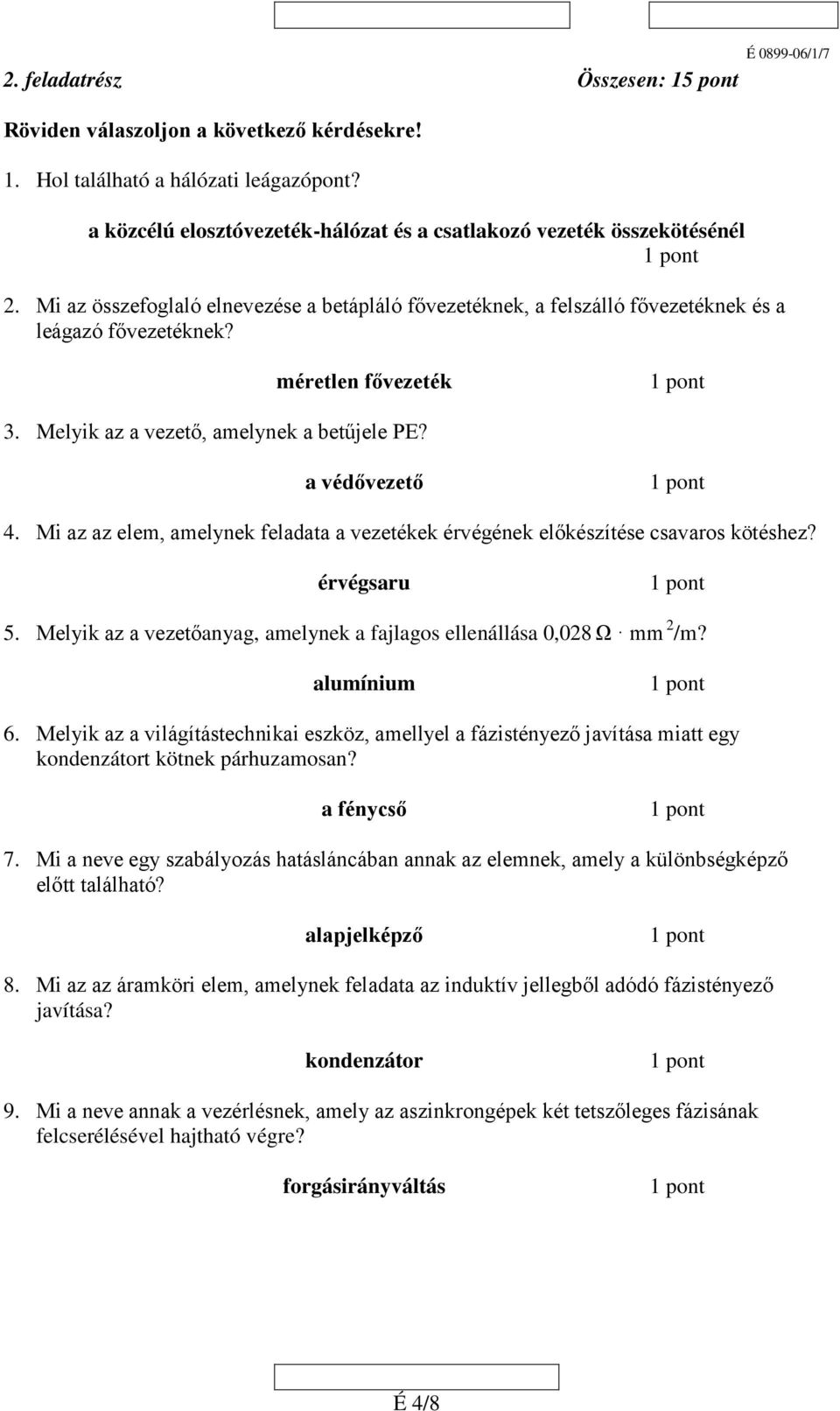

4 2. feladatrész Összesen: 15 pont Röviden válaszoljon a következő kérdésekre! 1. Hol található a hálózati leágazópont? a közcélú elosztóvezeték-hálózat és a csatlakozó vezeték összekötésénél 2. Mi az összefoglaló elnevezése a betápláló fővezetéknek, a felszálló fővezetéknek és a leágazó fővezetéknek? méretlen fővezeték 3. Melyik az a vezető, amelynek a betűjele PE? a védővezető 4. Mi az az elem, amelynek feladata a vezetékek érvégének előkészítése csavaros kötéshez? érvégsaru 5. Melyik az a vezetőanyag, amelynek a fajlagos ellenállása 0,028 Ω mm 2 /m? alumínium 6. Melyik az a világítástechnikai eszköz, amellyel a fázistényező javítása miatt egy kondenzátort kötnek párhuzamosan? a fénycső 7. Mi a neve egy szabályozás hatásláncában annak az elemnek, amely a különbségképző előtt található? alapjelképző 8. Mi az az áramköri elem, amelynek feladata az induktív jellegből adódó fázistényező javítása? kondenzátor 9. Mi a neve annak a vezérlésnek, amely az aszinkrongépek két tetszőleges fázisának felcserélésével hajtható végre? forgásirányváltás É 4/8

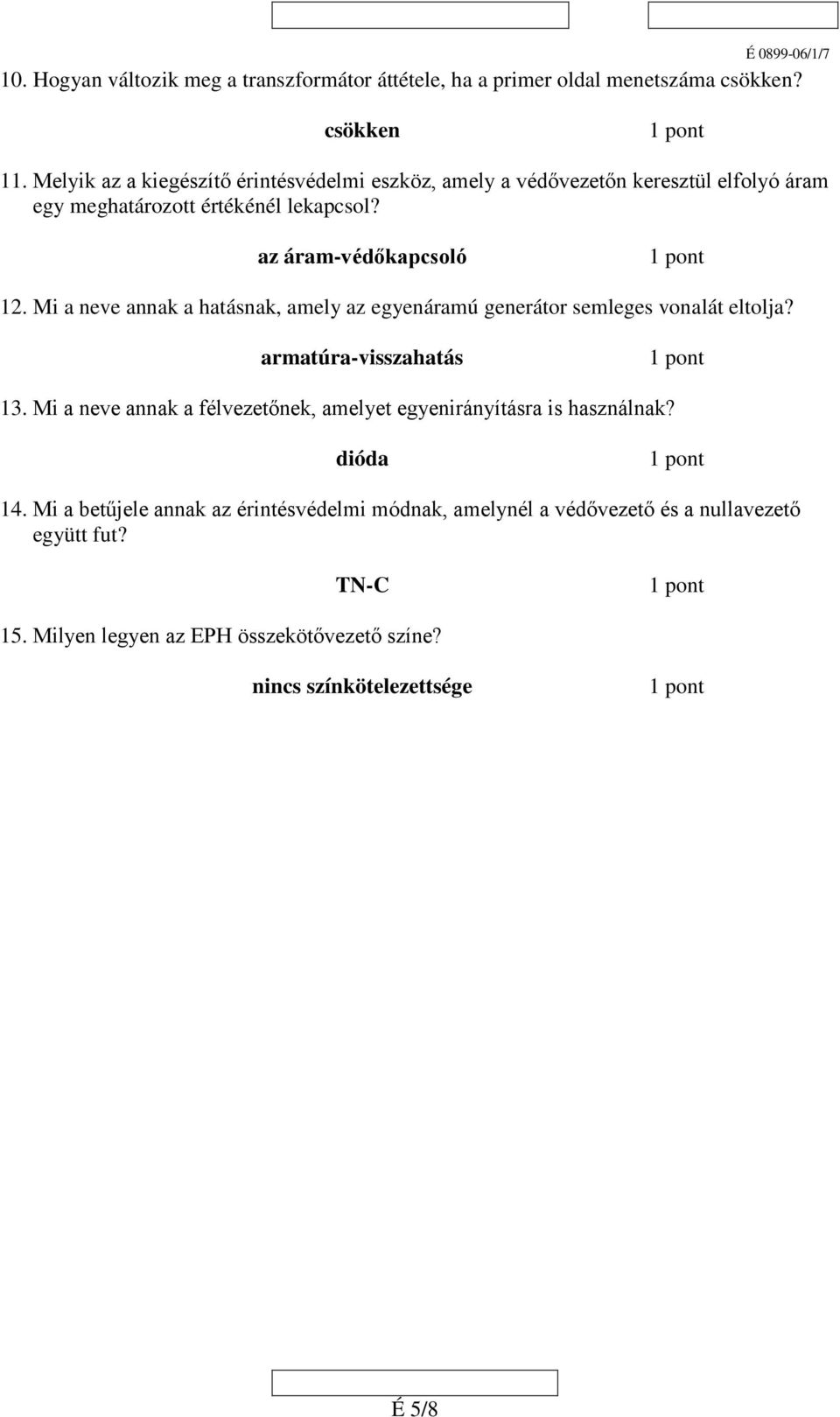

5 10. Hogyan változik meg a transzformátor áttétele, ha a primer oldal menetszáma csökken? csökken 11. Melyik az a kiegészítő érintésvédelmi eszköz, amely a védővezetőn keresztül elfolyó áram egy meghatározott értékénél lekapcsol? az áram-védőkapcsoló 12. Mi a neve annak a hatásnak, amely az egyenáramú generátor semleges vonalát eltolja? armatúra-visszahatás 13. Mi a neve annak a félvezetőnek, amelyet egyenirányításra is használnak? dióda 14. Mi a betűjele annak az érintésvédelmi módnak, amelynél a védővezető és a nullavezető együtt fut? TN-C 15. Milyen legyen az EPH összekötővezető színe? nincs színkötelezettsége É 5/8

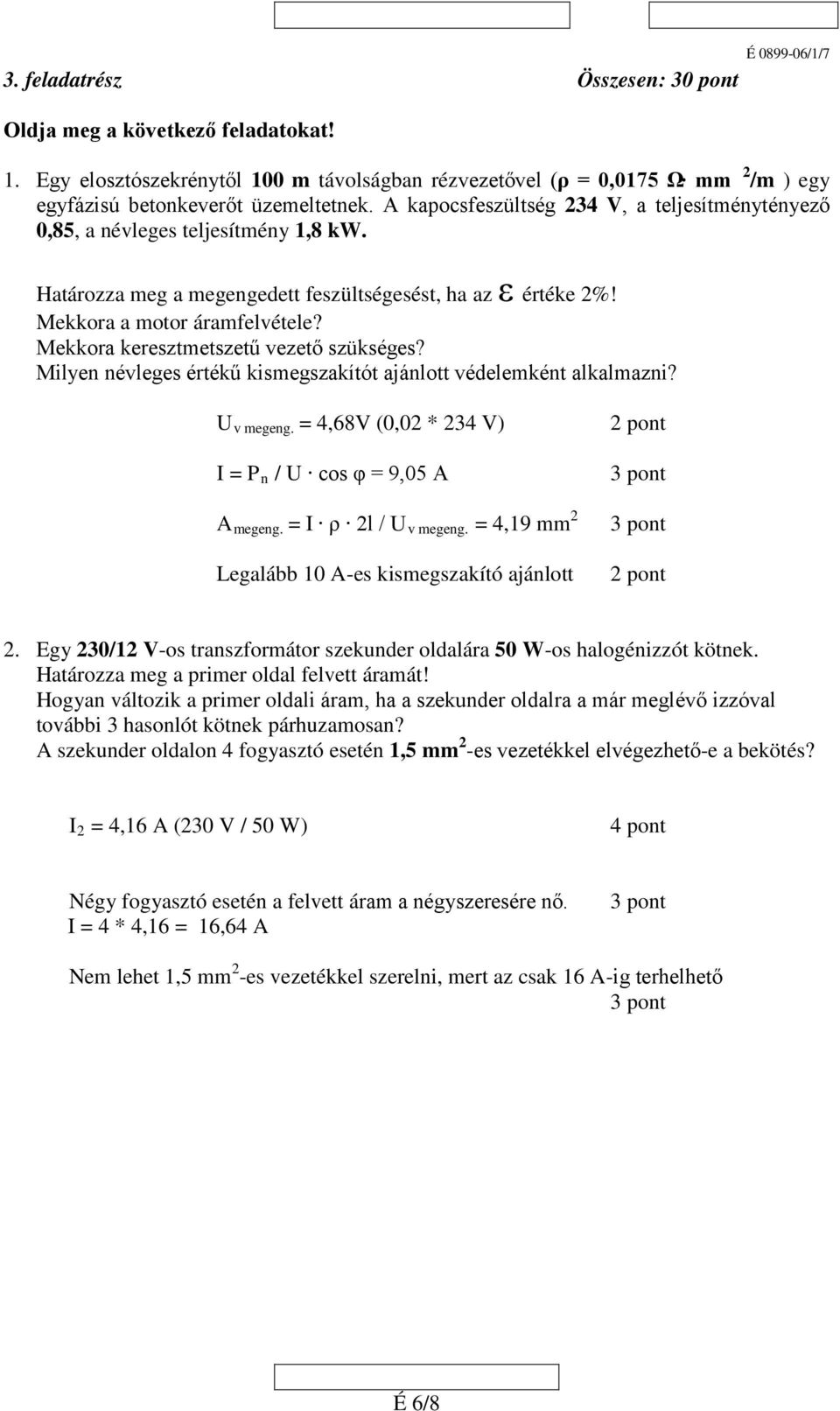

6 3. feladatrész Összesen: 30 pont Oldja meg a következő feladatokat! 1. Egy elosztószekrénytől 100 m távolságban rézvezetővel (ρ = 0,0175 Ω mm 2 /m ) egy egyfázisú betonkeverőt üzemeltetnek. A kapocsfeszültség 234 V, a teljesítménytényező 0,85, a névleges teljesítmény 1,8 kw. Határozza meg a megengedett feszültségesést, ha az ε értéke 2%! Mekkora a motor áramfelvétele? Mekkora keresztmetszetű vezető szükséges? Milyen névleges értékű kismegszakítót ajánlott védelemként alkalmazni? U v megeng. = 4,68V (0,02 * 234 V) I = P n / U cos φ = 9,05 A A megeng. = I ρ 2l / U v megeng. = 4,19 mm 2 Legalább 10 A-es kismegszakító ajánlott 2 pont 3 pont 3 pont 2 pont 2. Egy 230/12 V-os transzformátor szekunder oldalára 50 W-os halogénizzót kötnek. Határozza meg a primer oldal felvett áramát! Hogyan változik a primer oldali áram, ha a szekunder oldalra a már meglévő izzóval további 3 hasonlót kötnek párhuzamosan? A szekunder oldalon 4 fogyasztó esetén 1,5 mm 2 -es vezetékkel elvégezhető-e a bekötés? I 2 = 4,16 A (230 V / 50 W) 4 pont Négy fogyasztó esetén a felvett áram a négyszeresére nő. I = 4 * 4,16 = 16,64 A 3 pont Nem lehet 1,5 mm 2 -es vezetékkel szerelni, mert az csak 16 A-ig terhelhető 3 pont É 6/8

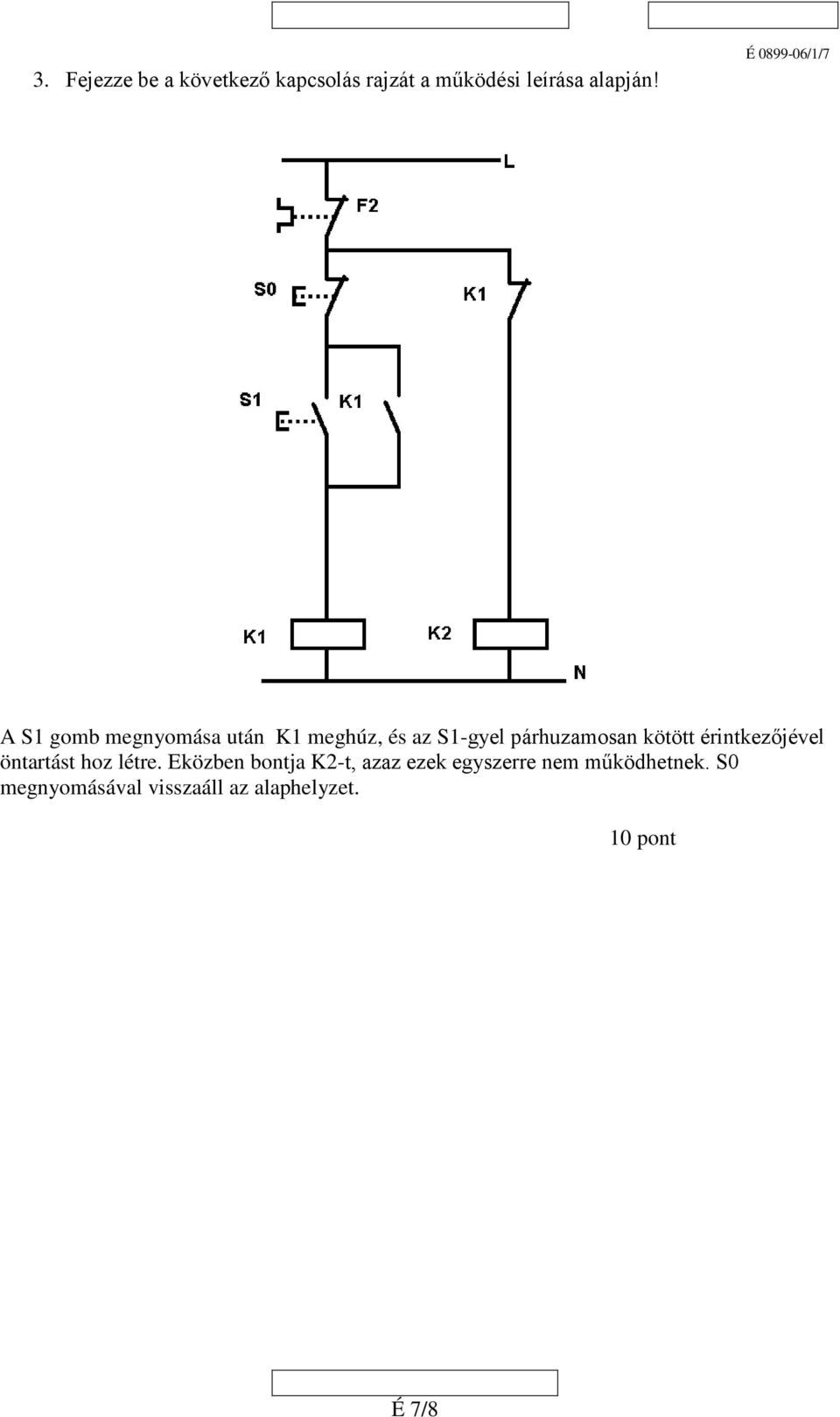

7 3. Fejezze be a következő kapcsolás rajzát a működési leírása alapján! A S1 gomb megnyomása után K1 meghúz, és az S1-gyel párhuzamosan kötött érintkezőjével öntartást hoz létre. Eközben bontja K2-t, azaz ezek egyszerre nem működhetnek. S0 megnyomásával visszaáll az alaphelyzet. 10 pont É 7/8

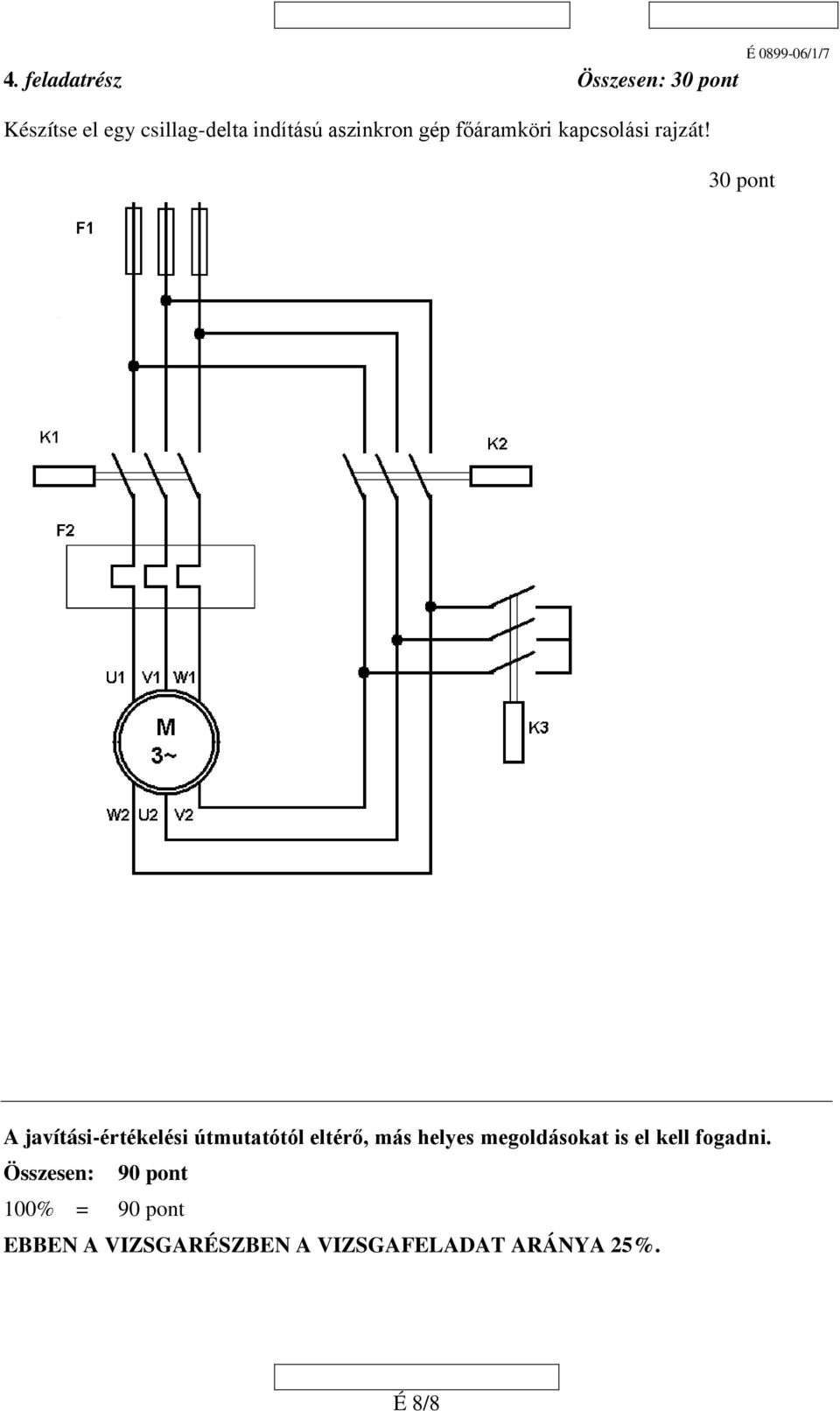

8 4. feladatrész Összesen: 30 pont Készítse el egy csillag-delta indítású aszinkron gép főáramköri kapcsolási rajzát! 30 pont A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 90 pont 100% = 90 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 25%. É 8/8
