1 Irányítástechnika 1 5. Elıadás Félvezetıs logikai áramkörök Irodalom - Kovács Csongor: Digitális elektronika, Helmich József: Irányítástechnika I, 2005

2 Félvezetıs logikai elemek Logikai szintek Diódás logikai áramkörök, egyenes logikában Pozitív VAGY; negatív ÉS Pozitív ÉS; negatív VAGY A diódák nyitó irányú feszültsége a logikai feszültségeket eltolja. Passzív elemek, jel regenerálásra nem alkalmasak.

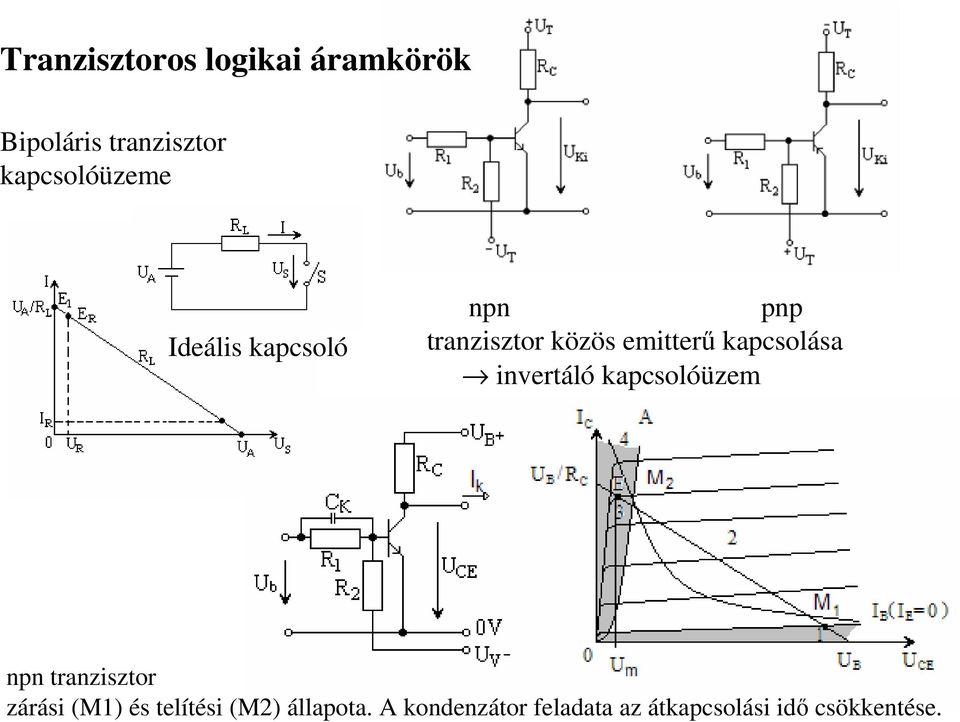

3 Tranzisztoros logikai áramkörök Bipoláris tranzisztor kapcsolóüzeme Ideális kapcsoló npn pnp tranzisztor közös emitterő kapcsolása invertáló kapcsolóüzem npn tranzisztor zárási (M1) és telítési (M2) állapota. A kondenzátor feladata az átkapcsolási idı csökkentése.

4 Tranzisztoros kapcsolók karakterisztika-javítása Inverter kapcsolás. Kimeneti feszültség stabilizálása megfogó dióda alkalmazásával. U M megfogó feszültség. terhelıáram-értékig a kimeneti feszültség

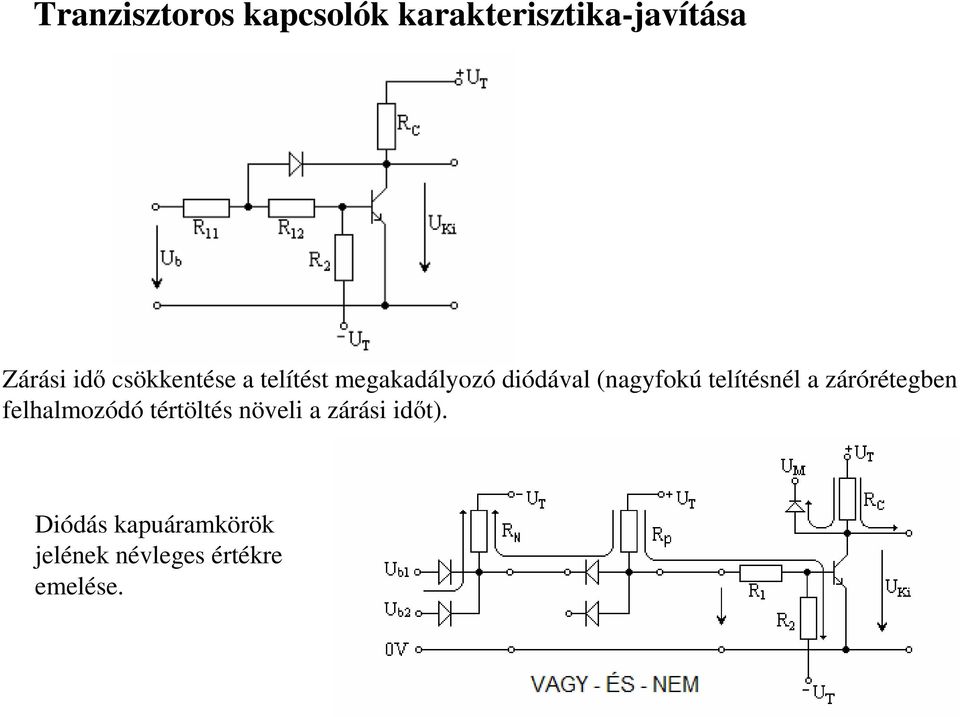

5 Tranzisztoros kapcsolók karakterisztika-javítása Zárási idı csökkentése a telítést megakadályozó diódával (nagyfokú telítésnél a zárórétegben felhalmozódó tértöltés növeli a zárási idıt). Diódás kapuáramkörök jelének névleges értékre emelése.

6 Tranzisztoros logikai kapuk A kollektor köri ellenálláson mindig folyik áram (vagy a tranzisztor telítése céljából, vagy a kimenet irányába).

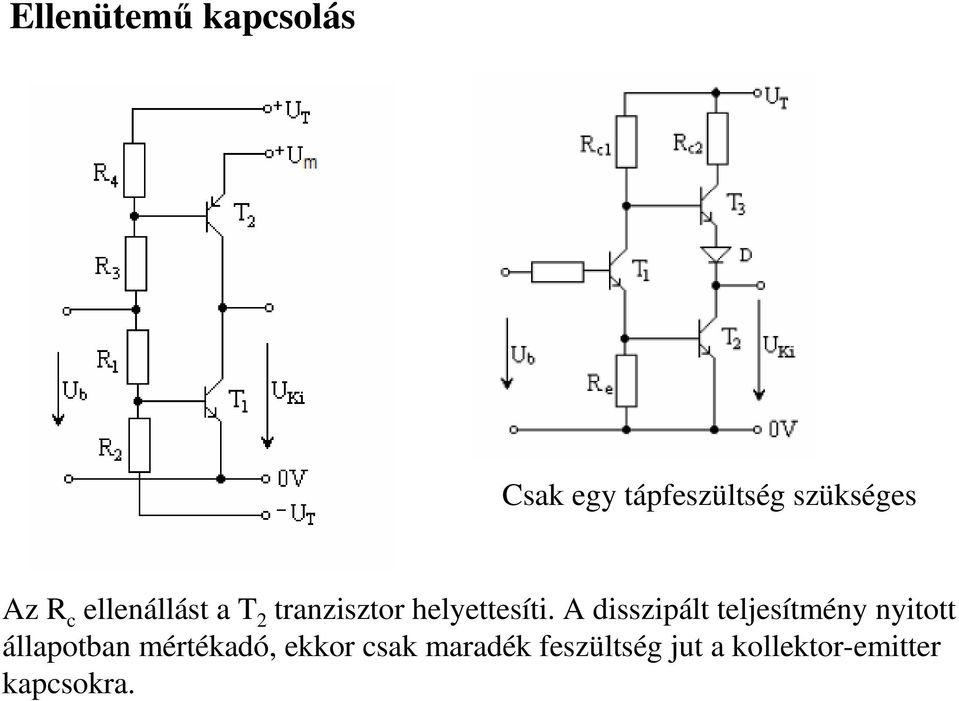

7 Ellenütemő kapcsolás Csak egy tápfeszültség szükséges Az R c ellenállást a T 2 tranzisztor helyettesíti. A disszipált teljesítmény nyitott állapotban mértékadó, ekkor csak maradék feszültség jut a kollektor-emitter kapcsokra.

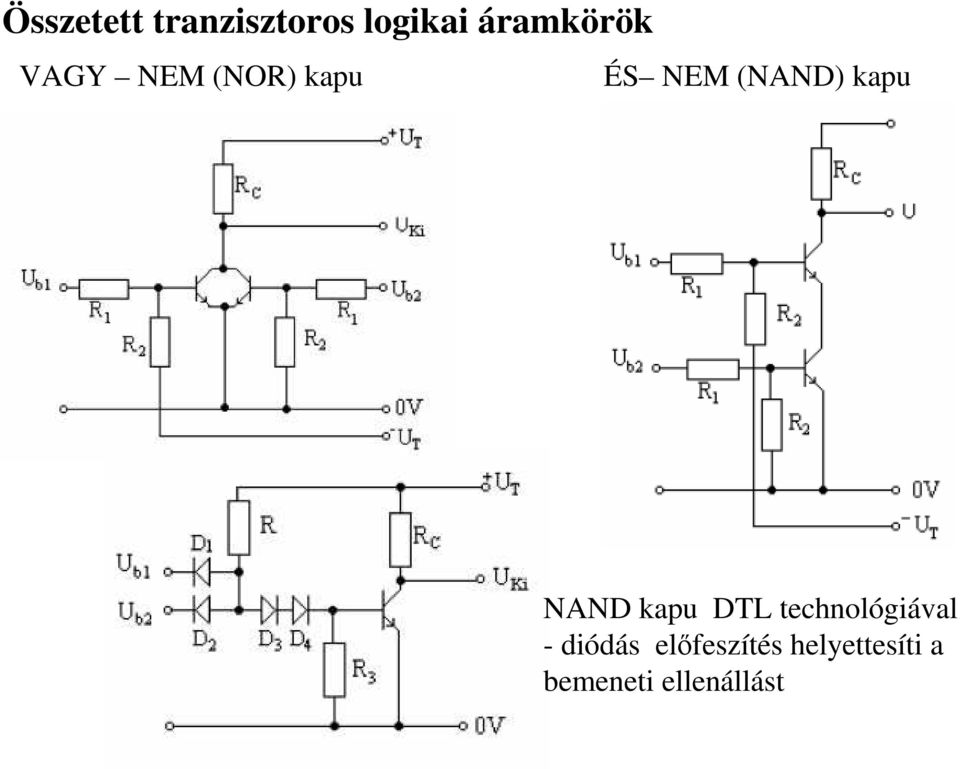

8 Összetett tranzisztoros logikai áramkörök VAGY NEM (NOR) kapu ÉS NEM (NAND) kapu NAND kapu DTL technológiával - diódás elıfeszítés helyettesíti a bemeneti ellenállást

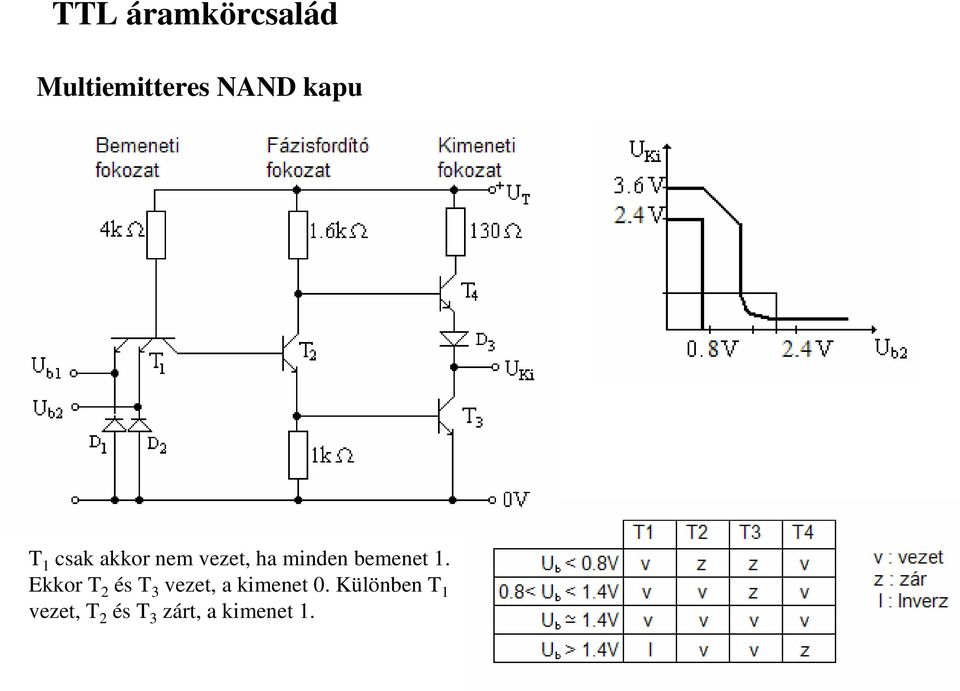

9 TTL áramkörcsalád Multiemitteres NAND kapu T 1 csak akkor nem vezet, ha minden bemenet 1. Ekkor T 2 és T 3 vezet, a kimenet 0. Különben T 1 vezet, T 2 és T 3 zárt, a kimenet 1.

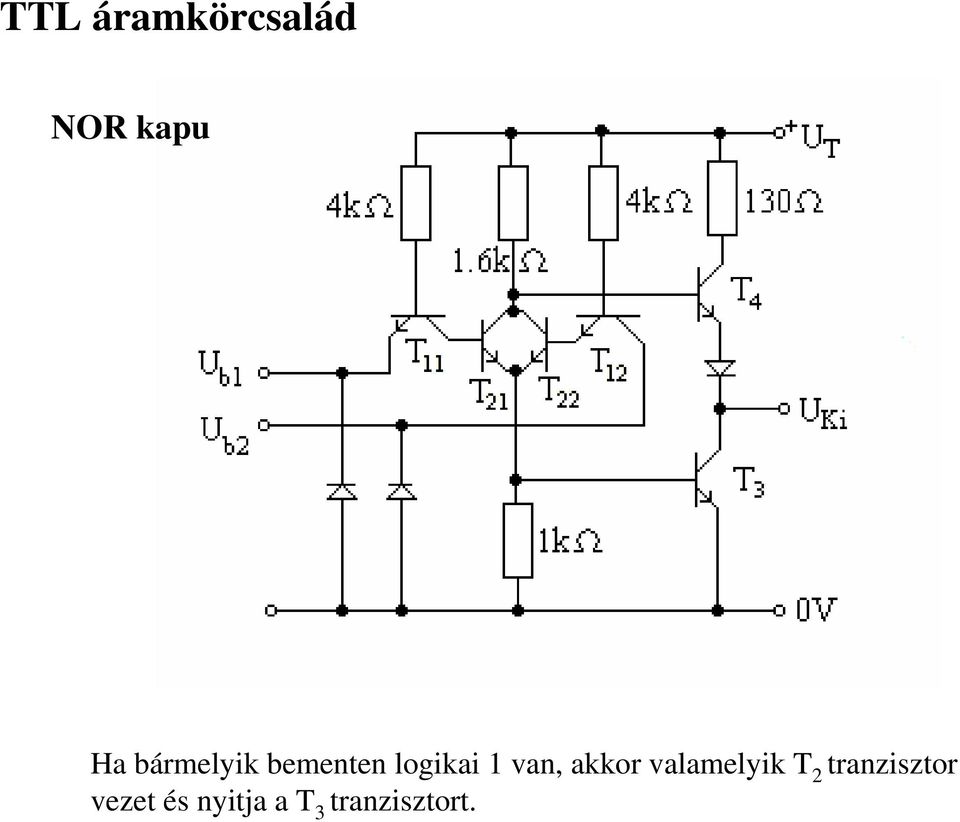

10 TTL áramkörcsalád NOR kapu Ha bármelyik bementen logikai 1 van, akkor valamelyik T 2 tranzisztor vezet és nyitja a T 3 tranzisztort.

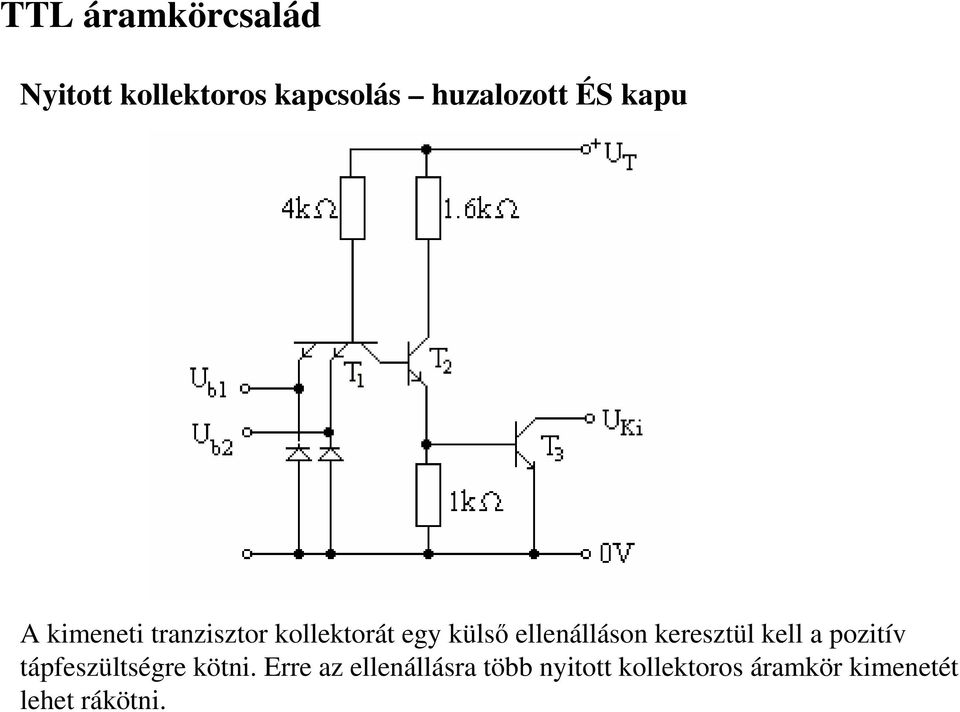

11 TTL áramkörcsalád Nyitott kollektoros kapcsolás huzalozott ÉS kapu A kimeneti tranzisztor kollektorát egy külsı ellenálláson keresztül kell a pozitív tápfeszültségre kötni. Erre az ellenállásra több nyitott kollektoros áramkör kimenetét lehet rákötni.

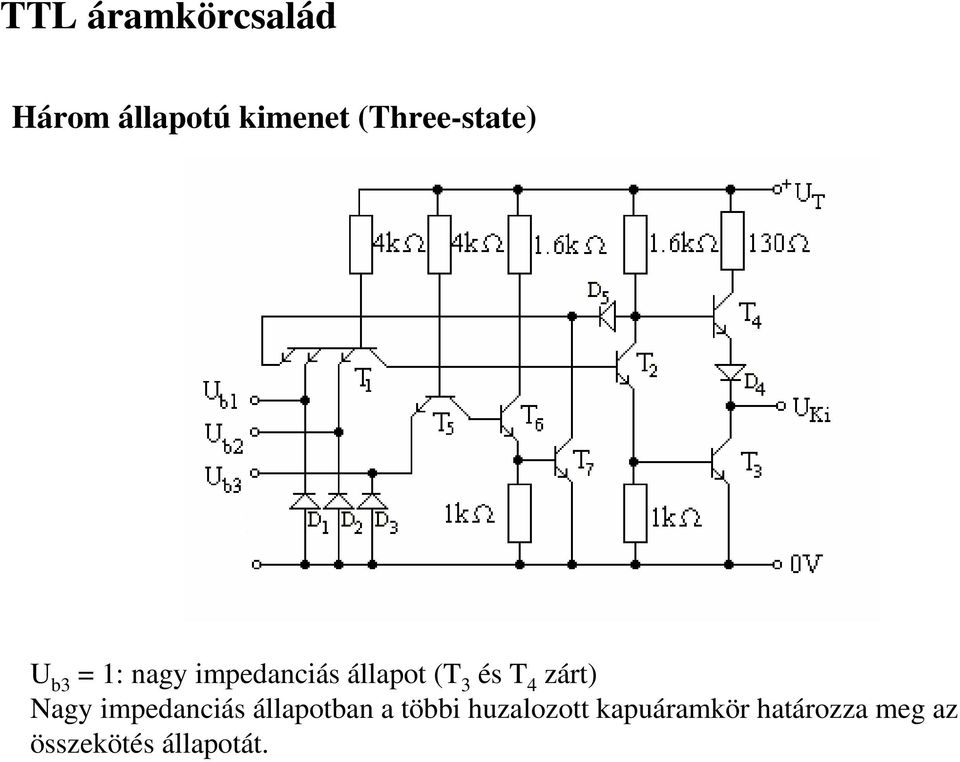

12 TTL áramkörcsalád Három állapotú kimenet (Three-state) U b3 = 1: nagy impedanciás állapot (T 3 és T 4 zárt) Nagy impedanciás állapotban a többi huzalozott kapuáramkör határozza meg az összekötés állapotát.

13 A TTL áramkörök jellemzıi - logikai szintek 1: 2,4-5 V 0: 0-0,8 V - kimeneti terhelhetıség (Fan-out) arra vonatkozik, hogy a kérdéses áramköri egység hány terhelésnek képes áramot szolgáltatni, illetve hányból képes áramot felvenni. - terhelés (Fan-in) egy bemenet által okozott terhelés - jelterjedési idı t pd a kimenet megváltozásának késése a változást elıidézı bemeneti jelhez képest - disszipáció (Pb) az a teljesítmény, amely az áramkörben 50 %-os kitöltéső tényezıjő vezérlés mellett hıvé alakul

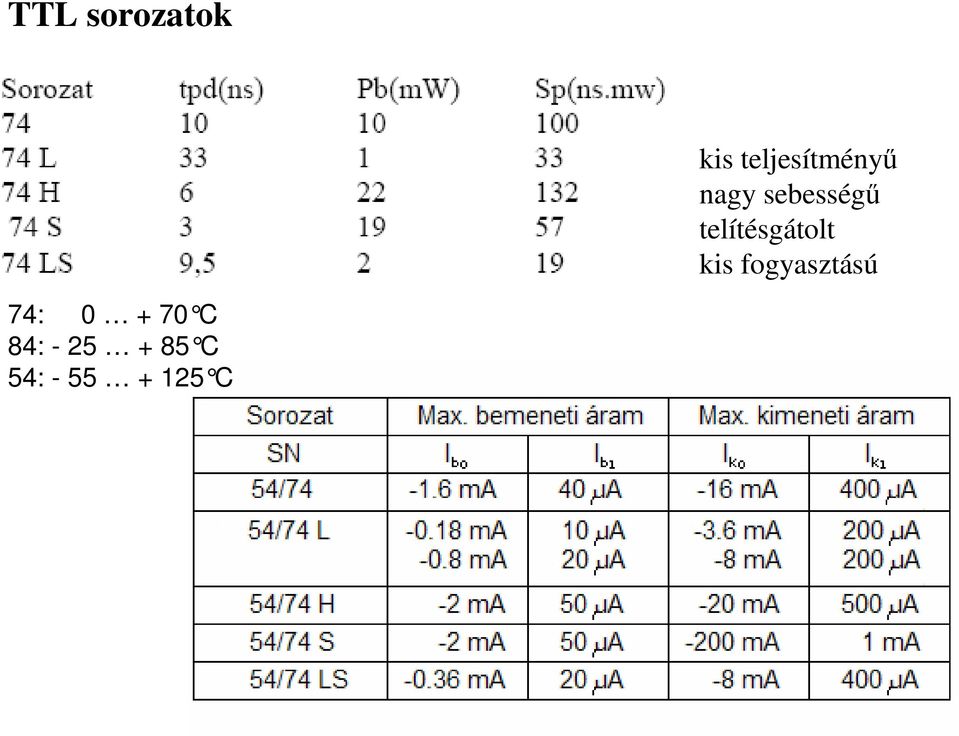

14 TTL sorozatok kis teljesítményő nagy sebességő telítésgátolt kis fogyasztású 74: C 84: C 54: C

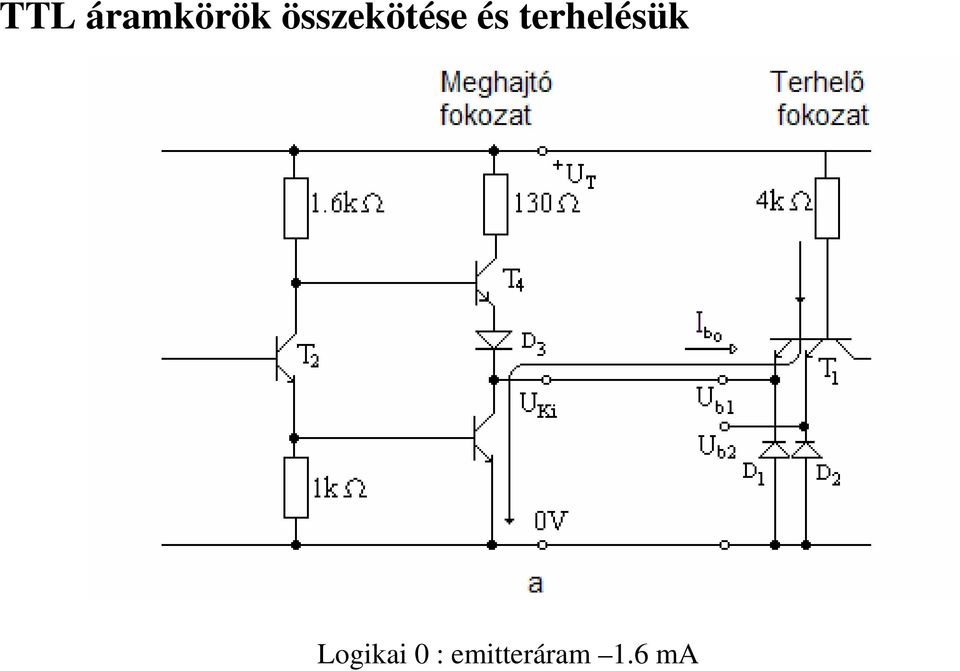

15 TTL áramkörök összekötése és terhelésük Logikai 0 : emitteráram 1.6 ma

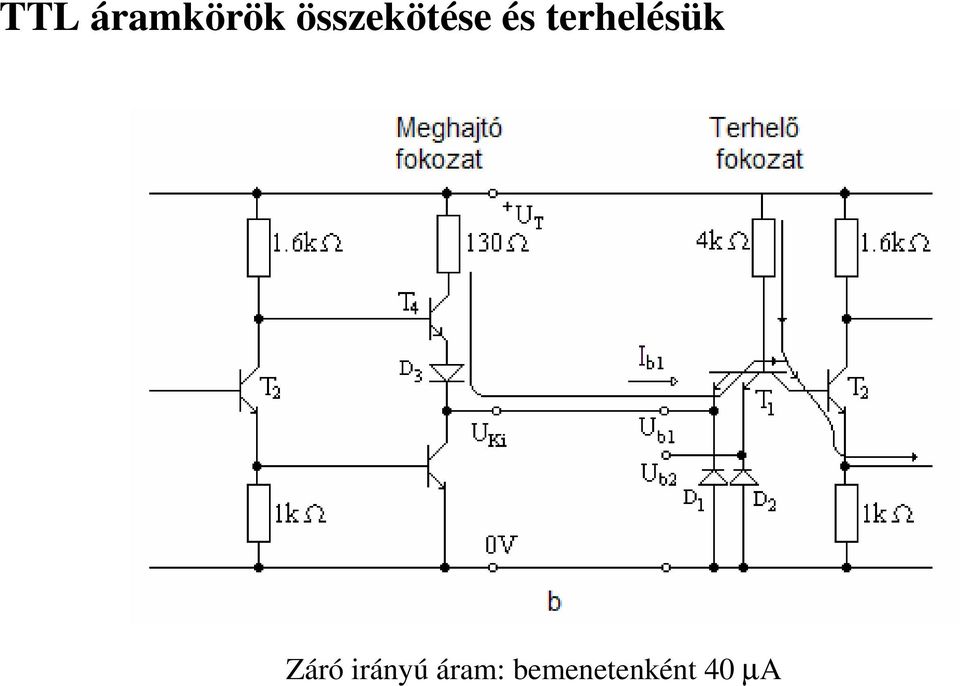

16 TTL áramkörök összekötése és terhelésük Záró irányú áram: bemenetenként 40 µa

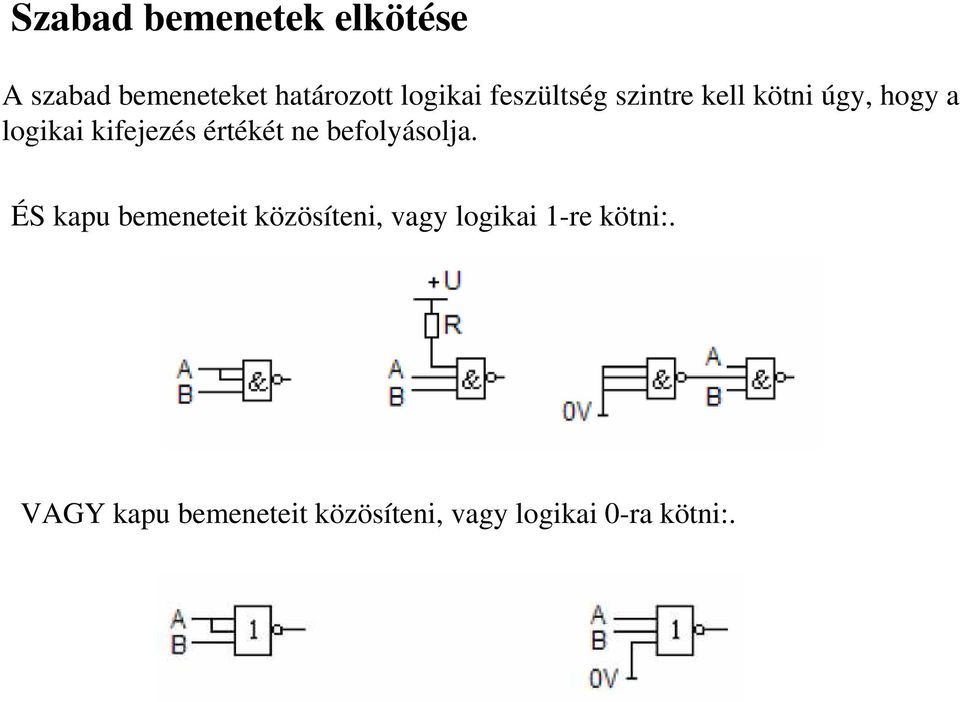

17 Szabad bemenetek elkötése A szabad bemeneteket határozott logikai feszültség szintre kell kötni úgy, hogy a logikai kifejezés értékét ne befolyásolja. ÉS kapu bemeneteit közösíteni, vagy logikai 1-re kötni:. VAGY kapu bemeneteit közösíteni, vagy logikai 0-ra kötni:.

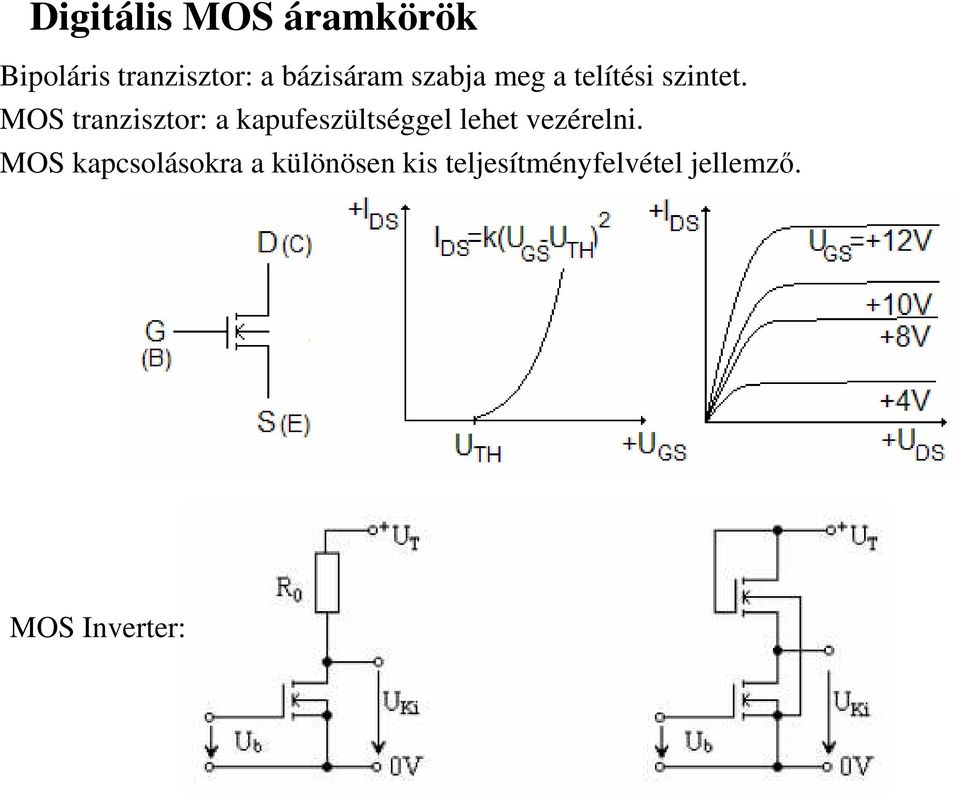

18 Digitális MOS áramkörök Bipoláris tranzisztor: a bázisáram szabja meg a telítési szintet. MOS tranzisztor: a kapufeszültséggel lehet vezérelni. MOS kapcsolásokra a különösen kis teljesítményfelvétel jellemzı. MOS Inverter:

19 Komplementer MOS áramkörök CMOS Inverter, p- és n-csatornás növekményes MOS-FET-ekbıl áll. Egyik tranzisztor a másik munkaellenállása. Ellenütemő kapcsolás Transzfer-katakterisztika NOR kapu NAND kapu
