Digitális hálózatok: Digitális hálózati elemek struktúrális felépítése, CMOS alkalmazástechnika. Somogyi Miklós
|
|
- Emma Patakiné
- 7 évvel ezelőtt
- Látták:
Átírás
1 Digitális hálózatok: Digitális hálózati elemek struktúrális felépítése, CMOS alkalmazástechnika Somogyi Miklós
2 Kombinációs hálózatok tervezése A logikai értékek és műveletek Két-értékes rendszerek: Állítások: IGAZ, HAMIS Bináris számrendszer: 1, 0 Kapcsolók: BEKAPCSOLVA, MEGSZAKÍTVA 2
3 Kombinációs hálózatok tervezése A kapcsoló algebra azonosságai 3
4 Az összetett digitális egységek csoportjai Multiplexerek, demultiplexerek, amelyek adatút szakaszokat jelölnek ki, a Regiszterek, amelyek adatokat tárolnak, és ezek elérését is biztosítják, Funkciós egységek, amelyek adatok közötti műveleteket végeznek. 4
5 Multiplexerek, demultiplexerek 5
6 Logikai függvények megvalósítása bit-szervezésű multiplexerekkel 6
7 Bővítés a bemenetek számának növelésére 7
8 Bővítés sínek közötti választás céljából 8
9 A multiplexerek felépítése 9
10 A multiplexer, mint programozható logikai hálózat A EXOR függvény megvalósítása 4-1 multiplexerrel 10
11 Demultiplexerek A demultiplexer, mint dekóder 11
12 Multiplexerek és demultiplexerek CMOS átvivőkapukkal CMOS kapcsoló(transmission-gate): egy n- és egy p-csatornás MOS tranzisztor párhuzamosan összekapcsolva: A harmadik logikai állapot, a lebegő kimenet lehetősége! 12
13 Szintvezérelt, statikus regiszter A regiszter a G=1 szint fenállásának idején átlátszó, azaz d változásai késleltetve ugyan, de kijutnak a kimenetre. 13
14 Szintvezérelt regiszter ponált és negált beírójelekkel 14
15 Élvezérelt regiszter Az átlátszóság a G jel felfutásának idejére szűkül! Igen sok előny származik ebből. 15
16 A soros memóriák alapeleme Ez egy két bemenetről beírható élvezérelt D-MS flip-flop, a bemeneten 2-1 multiplexerrel. 16
17 Nyitott, párhuzamosan is betölthető soros elérésű memória-sor (SHIFT-regiszter) 17
18 Bit-szervezésű, sorosan rátölthető, párhuzamosan is betölthető soros elérésű memória 18
19 Szószervezésű memóriák (1), sorosan rátölthető soros elérésű memória 19
20 Szószervezésű soros memóriák (2) FIFO memóriák (First In First Out) 20
21 Szószervezésű soros memóriák (3) LIFO memóriák (Last In First Out) LIFO memóriaelem LIFO sor 21
22 Párhuzamos hozzáférésű memóriák (RAM) (1) RAM alapcella felépítése 22
23 Párhuzamos hozzáférésű memóriák (RAM) (2) Bit szervezésű RAM hálózat 23
24 1-bites komparátor 24
25 4-bites komparátor összeállítása 25
26 Összeadók. Az 1-bites összeadó (1) A teljes összeadó szimbóluma A B Ci S Co Igazságtábla 26
27 Összeadók. Az 1-bites összeadó (2) S ( A B) C C C o o AB BC ( A B) C i i i AC i AB (1) (2) 27
28 Soros átvitelképzésű bit-vektor összeadó 28
29 29 Párhuzamos átvitelképzésű bit-vektor összeadó Összetett digitális egységek k k o k k k ik k k ok k o k ik k k k k k k k k k G P C B A C B A C C P C B A S B A G B A P 1) ( 1) ( ) ( ) (
30 Kivonás? 30
31 Kivonás kettes komplemens kódban Vegyük a kivonandó kettes komplemensét, és a kissebítendőhöz adjuk hozzá! 31
32 A kettes-komplemens kódú számábrázolás A :szám, súlyozott bináris kóddal KK(A) : a szám kettes komplemense, adott szabály szerint előállítva. Egy kettes komplemens kódú szám (-1) szerese a szám kettes komplemense A + KK(A) = 0! A kettes komplemens kód: MSB : előjel (MSB-1) LSB : számérték Ha a szám pozitív, előjele 0, a számérték pedig a szám binárisan súlyozott abszolút értéke Ha a szám negatív, előjele 1, és az abszolút érték a kettes komplemens, előállításával határozható meg 32
33 A kettes komplemens előállítása 1. lépés : bitenkénti negálás (egyes komplemens) 2. lépés : hozzáadása az egyes komplemenshez Példa: pozitív szám, abszolút értéke 5, ez tehát a (+5) kettes komplemens kóddal Ennek 2-es komplemense -5 kell hogy legyen: 1-es komplemens : es komplemens : Próba : (1)
34 Kivonók megvalósítása (1), kettes-komplemens képző egységek Kettes-komplemens képző egység Vezérelhető kettes-komplemens képző egység 34
35 Kivonók megvalósítása (2) Abszolút érték-képző egység Kivonás mikroprocesszorok aritmetikai egységében 35
36 Szorzók. 4-bites array-szorzó 36
37 8-bites szorzó 4-bites egységekből 37
38 Számlálók. A J-K MS tároló, mint a számlálók alapeleme. A kettes osztó funkció 38
39 Szinkron számlálók általános séma Prioritási rend a vezérlők között: R, L, E mod 16 (4-bites) számláló 39
40 Adott modulusú számláló átalakítása más modulusúvá m < m 40
41 Számláló nullától különböző kezdő értékének beállítása 41
42 Modulo-256-os számláló mod-16 számlálókból 42
43 CÉLARCHITEKTÚRA SZINKRON SORRENDI HÁLÓZATOK SZÁMLÁLÓS MEGVALÓSÍTÁSÁRA 43
44 Aszinkron számlálók Kettes osztók kaszkádja 44
45 Aszinkron számlálók kaszkádja. Mod-256 mod-16 aszinkron számlálókkal 45
46 Vezérlők: A digitális egység felbontása adat- és vezérlő-alegységre 46
47 Számláló-típusú vezérlők A struktúra hazárdmentes vezérlés 47
48 Példa számláló típusú vezérlő egység tervezésére folyamat-ábra állapotgráf és vezérlési akciók 48
49 A MOSFET struktúrája (a) és szimbólumai (b, c ) 49

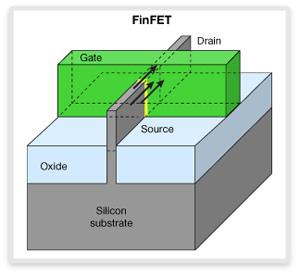

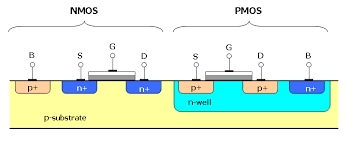

50 MOSFET technológiák planár FET FinFET 50
51 MOS eszközök, mint kapcsolók: az átvivő kapu (TG) A TG a modern CMOS technika alapvető eleme, nemcsak digitális áramkörökben, de analóg kapcsolóként is gyakran alkalmazzák. Digitális technikában főleg a CMOS tároló-elemek felépítéséhez használják leginkább. 51
52 Duális ágú CMOS kapuk LAYOUT szintézise (1) Az Y = (A B ) függvény megvalósítása duális ágakkal 52
53 Duális ágú CMOS kapuk LAYOUT szintézise (2) Az Y = ( A B + C) függvény megvalósítása duális ágakkal 53
54 A HC(T)7474 D-MS flip-flop funkciótáblázata 54
55 A HC(T)173 4-bites, törölhető, három-állapotú, felfutóélre beírható regiszter kvázi-igazságtáblája 55

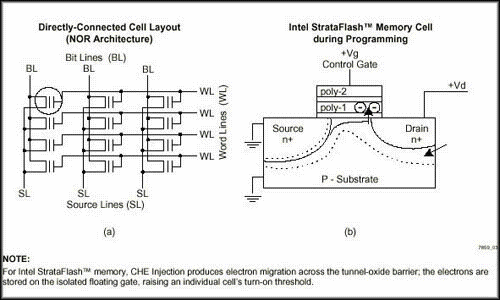

56 NOR és NAND flash memóriák (1) 56
57 NOR és NAND flash memóriák (2) 57
58 NOR és NAND flash memóriák (3) 58
59 MEMRISZTOR egy új dimenzió emlékező ellenállás (memory resistor) az átfolyó áram irányától és erősségétől függően változtatja az ellenállását kikapcsolás után megőrzi ezt az értéket: memória funkció lehetősége egyszerű kialakítás sok előny... 59
