1 BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM VILLAMOSMÉRNÖKI ÉS INFORMATIKAI KAR MÉRÉSTECHNIKA ÉS INFORMÁCIÓS RENDSZEREK TANSZÉK Digitális technika (VIMIAA01) Laboratórium 1 Fehér Béla Raikovich Tamás, Fejér Attila Digit labor 1., (v1.0) BME MIT

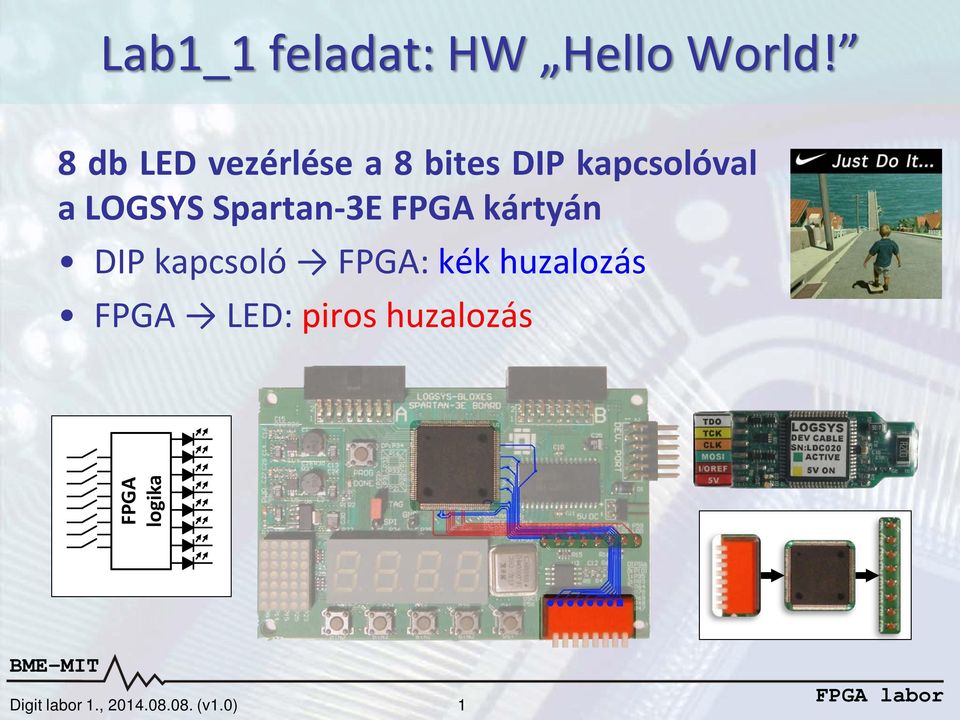

2 Lab1_1 feladat: HW Hello World! 8 db LED vezérlése a 8 bites DIP kapcsolóval a LOGSYS Spartan-3E FPGA kártyán DIP kapcsoló FPGA: kék huzalozás FPGA LED: piros huzalozás FPGA logika Digit labor 1., (v1.0) 1

3 Lab1_1 feladat: HW Hello World! Az elvi kapcsolási rajz a szükséges paraméterekkel, csak érdeklődőknek! Digit labor 1., (v1.0) 2

4 Lab1_1 feladat: projekt létrehozása Részletesen a Xilinx ISE 14.6 használata diasorozatban ISE elindítása, projekt létrehozása Lab1_1.v forrásfájl mintakeret specifikálása LOGSYS_SP3E.UCF fájl hozzáadása és adaptálása a kívánt interfészekhez A Lab1_1a feladat specifikálása a funkcionális kódrészletekkel Funkcionális kód ellenőrzése szimulációval Konfigurációs fájl generálása, letöltés, működés tesztelése a kártyán Digit labor 1., (v1.0) 3

5 Lab1_1a feladat Egyszerű jelátvezetés a kapcsolókról a LED-ekre Kezelhető vektorosan vagy egyedi bitenként LD[i] = SW[i] esetén a vektoros egyszerűbb Más leképezéseknél (pl. i j esetén) többet kell gépelni Digit labor 1., (v1.0) 4

6 Lab1_1a feladat Egyszerű jelátvezetés a kapcsolókról a LED-ekre Ez egy folytonos vezérlés SW LED bitjei között Egy egyszerűsített modellje a HW működésének Digit labor 1., (v1.0) 5

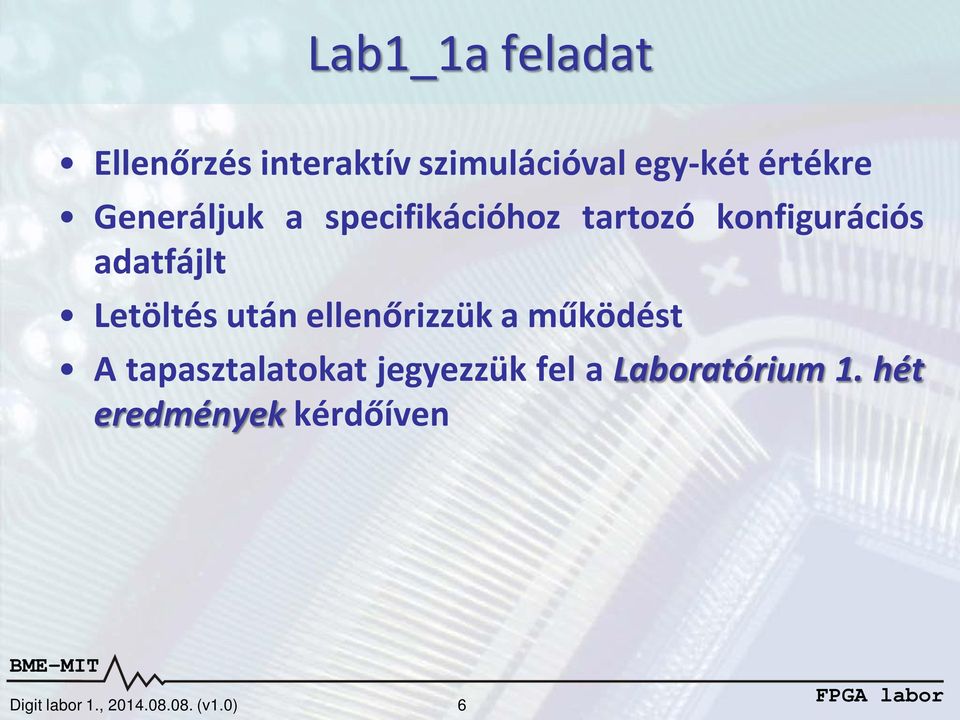

7 Lab1_1a feladat Ellenőrzés interaktív szimulációval egy-két értékre Generáljuk a specifikációhoz tartozó konfigurációs adatfájlt Letöltés után ellenőrizzük a működést A tapasztalatokat jegyezzük fel a Laboratórium 1. hét eredmények kérdőíven Digit labor 1., (v1.0) 6

8 Lab1_1b feladat Kettes komplemens képzés SW LED között A Lab1_1a feladat egyetlen aktív kódsorát hatástalanítva (komment) a Lab1_1 modulban elkészítjük a Lab1_1b feladatot is Aritmetikai és bitművelet az SW vektorváltozón Digit labor 1., (v1.0) 7

9 Lab1_1b feladat Kettes komplemens képzés SW LED között Az SW bitjeinek egyedi invertálása Az 1 hozzáadása 8 bites értékként (0000_0001) Aritmetikai és bitművelet az SW vektorváltozón Digit labor 1., (v1.0) 8

10 Lab1_1b feladat Ellenőrzés szimulációval egy-két értékre Generáljuk a specifikációhoz tartozó konfigurációs adatfájlt Letöltés után ellenőrizzük a működést A Laboratórium 1. hét eredmények kérdőíven válaszoljuk meg a Lab1_1b feladathoz tartozó kérdéseket Digit labor 1., (v1.0) 9

11 Lab1_1c feladat Aritmetikai műveletek vizsgálata Továbbra is a Lab1_1 modult szerkesztjük Definiáljunk 2 db 4 bites belső változót (a[3:0] és b[3:0]) előjel nélküli vagy előjeles formátummal A 8 bites SW jelből résztartomány kijelöléssel származtatjuk a két 4 bites forrásoperandust Digit labor 1., (v1.0) 10

12 Lab1_1c feladat Aritmetikai műveletek vizsgálata Egyszerre egy típus és egy művelet lehet aktív Digit labor 1., (v1.0) 11

13 Lab1_1c feladat A feladat jellemzői A bemeneti értéktartományok előjeles és előjel nélküli esetben természetesen eltérőek Az eredmény minden esetben 8 biten áll elő és általában megőrzi a forrásoperandusok típusát A kivonásnál az eredmény kettes komplemens lesz Digit labor 1., (v1.0) 12

14 Lab1_1c feladat Ellenőrzés szimulációval egy bemeneti típusra és egy kiválasztott műveletre, néhány értékkel Generáljuk a specifikációhoz tartozó konfigurációs adatfájlt Letöltés után ellenőrizzük a működést A Laboratórium 1. hét eredmények kérdőíven válaszoljuk meg a Lab1_1c feladathoz tartozó kérdéseket Digit labor 1., (v1.0) 13

15 Lab1_2 feladat Csak érdeklődőknek! Ebben a feladatban a hétszegmenses kijelző működését vizsgáljuk, 7 kapcsolóval tetszőleges szegmensképeket generálunk A 4 digitből egyszerre csak egy aktív: az, amelyikhez tartozó nyomógombot megnyomjuk A kijelzési képet (szegmens kódot) a kapcsolókon állítjuk be Digit labor 1., (v1.0) 14

16 Lab1_2 feladat: projekt létrehozása A Xilinx ISE 14.6 használata diasorozatban bemutatott sorrend alapján (ISE elindítása), a Lab1_2 új projekt létrehozása Lab1_2.v forrásfájl keret specifikálása Bemenetek: sw[7:0], bt[3:0] Kimenetek: seg_n[7:0], dig_n[3:0], col_n[4:0] Az _n aktív alacsony vezérlést jelent ( 0 aktív) A LOGSYS_SP3E.UCF fájl hozzáadása és adaptálása (a fenti jelcsoportok aktiválása a fájlban) A Lab1_2 feladathoz szükséges forráskód specifikálása Szimuláció nem kell (mert nem sokat mond) Konfiguráció generálás, letöltés, működés tesztelése Digit labor 1., (v1.0) 15

17 Lab1_2 feladat: ellenőrzés Letöltés után ellenőrizzük a működést A Lab1_2 feladathoz tartozó kérdéseket válaszoljuk meg a Laboratórium1. hét eredmények kérdőíven Állítsuk elő az aktuális évszám (2015) megadásához szükséges digitek szegmenskódjait Állítsuk elő az FPGA karakterek szegmenskódjait Állítsuk elő a 26 C kijelzési kép szegmenskódjait Tetszőleges kijelzőkép beállítása Digit labor 1., (v1.0) 16
