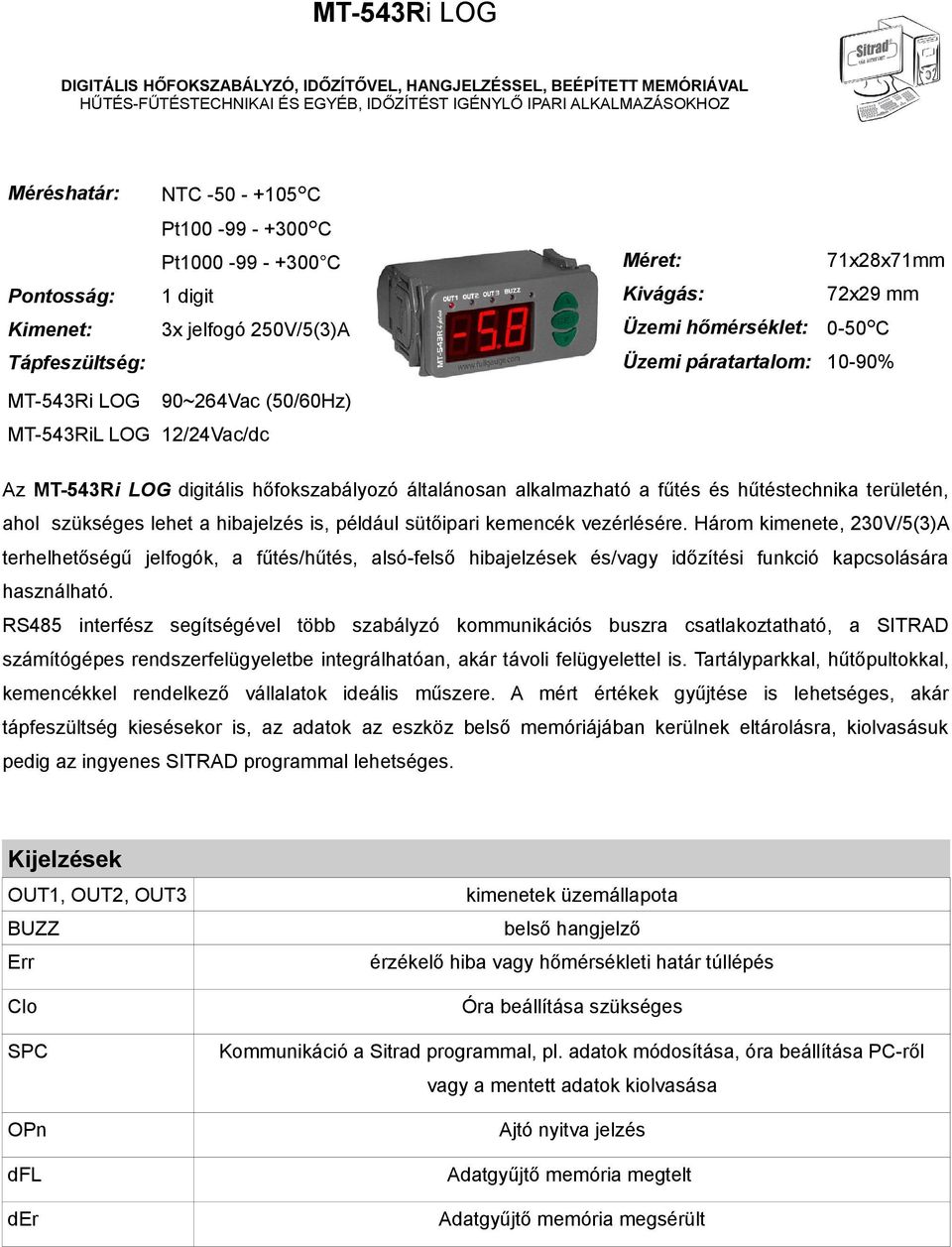

1 MT-543Ri LOG DIGITÁLIS HŐFOKSZABÁLYZÓ, IDŐZÍTŐVEL, HANGJELZÉSSEL, BEÉPÍTETT MEMÓRIÁVAL HŰTÉS-FŰTÉSTECHNIKAI ÉS EGYÉB, IDŐZÍTÉST IGÉNYLŐ IPARI ALKALMAZÁSOKHOZ Méréshatár: NTC C Pt C Pt C Pontosság: 1 digit Kimenet: 3x jelfogó 250V/5(3)A Tápfeszültség: MT-543Ri LOG 90~264Vac (50/60Hz) MT-543RiL LOG 12/24Vac/dc Méret: 71x28x71mm Kivágás: 72x29 mm Üzemi hőmérséklet: 0-50 C Üzemi páratartalom: 10-90% Az MT-543Ri LOG digitális hőfokszabályozó általánosan alkalmazható a fűtés és hűtéstechnika területén, ahol szükséges lehet a hibajelzés is, például sütőipari kemencék vezérlésére. Három kimenete, 230V/5(3)A terhelhetőségű jelfogók, a fűtés/hűtés, alsó-felső hibajelzések és/vagy időzítési funkció kapcsolására használható. RS485 interfész segítségével több szabályzó kommunikációs buszra csatlakoztatható, a SITRAD számítógépes rendszerfelügyeletbe integrálhatóan, akár távoli felügyelettel is. Tartályparkkal, hűtőpultokkal, kemencékkel rendelkező vállalatok ideális műszere. A mért értékek gyűjtése is lehetséges, akár tápfeszültség kiesésekor is, az adatok az eszköz belső memóriájában kerülnek eltárolásra, kiolvasásuk pedig az ingyenes SITRAD programmal lehetséges. Kijelzések OUT1, OUT2, OUT3 BUZZ Err Clo SPC OPn dfl der kimenetek üzemállapota belső hangjelző érzékelő hiba vagy hőmérsékleti határ túllépés Óra beállítása szükséges Kommunikáció a Sitrad programmal, pl. adatok módosítása, óra beállítása PC-ről vagy a mentett adatok kiolvasása Ajtó nyitva jelzés Adatgyűjtő memória megtelt Adatgyűjtő memória megsérült

2 A kívánt hőmérséklet beállítása A szabályzó két szinten programozható, a második szint jelszóval védett. A SET gombot 2-3 másodpercig benyomva tartva a kijelzőn megjelenik a SET, majd az SP1 felirat, ami után az éppen aktuálisan beállított hőmérséklet érték jelenik meg. A gombokkal tudja a kívánt új értékre beállítani a hőmérsékletet, majd nyomja meg a SET gombot ezen érték eltárolásához. Ezután az SP2, majd az SP3 felirat jelenik meg, amit az előzőekhez hasonlóan tud beállítani a gombokkal, majd szintén a SET gombbal tudja véglegesíteni a beállítást. Az SP2, majd az SP3 felirat megjelenésekor a második és a harmadik kapcsolási szint, illetve a hibajelzés értéke állítható. (a fentiek szerint) Programozás és A és gombok együttes,3 másodpercig tartó benyomásával megjelenik a SEL felirat, majd a gombokat elengedve a Cod felirat, ekkor nyomjuk meg röviden a SET gombot. A le/fel gombokkal állítsuk be a 123 belépési kódot, majd nyomjuk meg röviden a SET gombot. Ekkor a kijelzőn újra az Cod felirat jelenik meg. A le/fel gombokkal és a SET gombbal kiválaszthatjuk az állítani kívánt menüpontot Cod, Fun, Clo. Cod: Belépési kód megadása Fun: Beállítási menü elérés Clo: Dátum és idő beállítása A le/fel gombokkal válasszuk ki a kívánt menüt, majd nyomjuk meg röviden a SET gombot. A le/fel gombokkal állítsuk be a kívánt értéket, majd nyomjuk meg röviden a SET gombot. SET > 3 mp A szabályzó normál üzemmódjába (alaphelyzet) a SET gomb folyamatos benyomva tartásával (kb. 3-4mp) térhetünk vissza, a kijelzőn ezt a felirat jelzi. Az érzékelő típusának beállítása Az érzékelő típusának kiválasztásához a programozási résznél leírtak első lépését követően, a Cod funkciónál a 312 belépési kóddal történik, ekkor a SET, majd a gomb megnyomása után megjelenik az SEn felirat. A SET ismételt megnyomásakor megjelenik az ntc ( NTC ) felirat, a gomb segítségével ezt P01 ( Pt100 ) vagy P10 ( Pt1000 ) bemenetre tudja változtatni amennyiben ilyen bemenetre van szüksége. Az érzékelő bemenetének véglegesítését a SET gombbal tudja megtenni. A programozás befejezése és az adatok eltárolása a SET gomb 3mp-ig tartó benyomásával történik. Maximális és minimális hőmérsékletek kijelzése Amennyiben a szabályzó alaphelyzetben van, vagyis a kijelzőn a mért érték látszik, a gomb megnyomását követően először a mért legkisebb hőmérséklet jelenik meg, majd a mért legmagasabb hőmérséklet. Az értékek úgy törölhetők, hogy az értékek megjelenése közben folyamatosan nyomva tartja a gombot, a sikeres törlése követően a szabályzón az rst felirat jelenik meg.

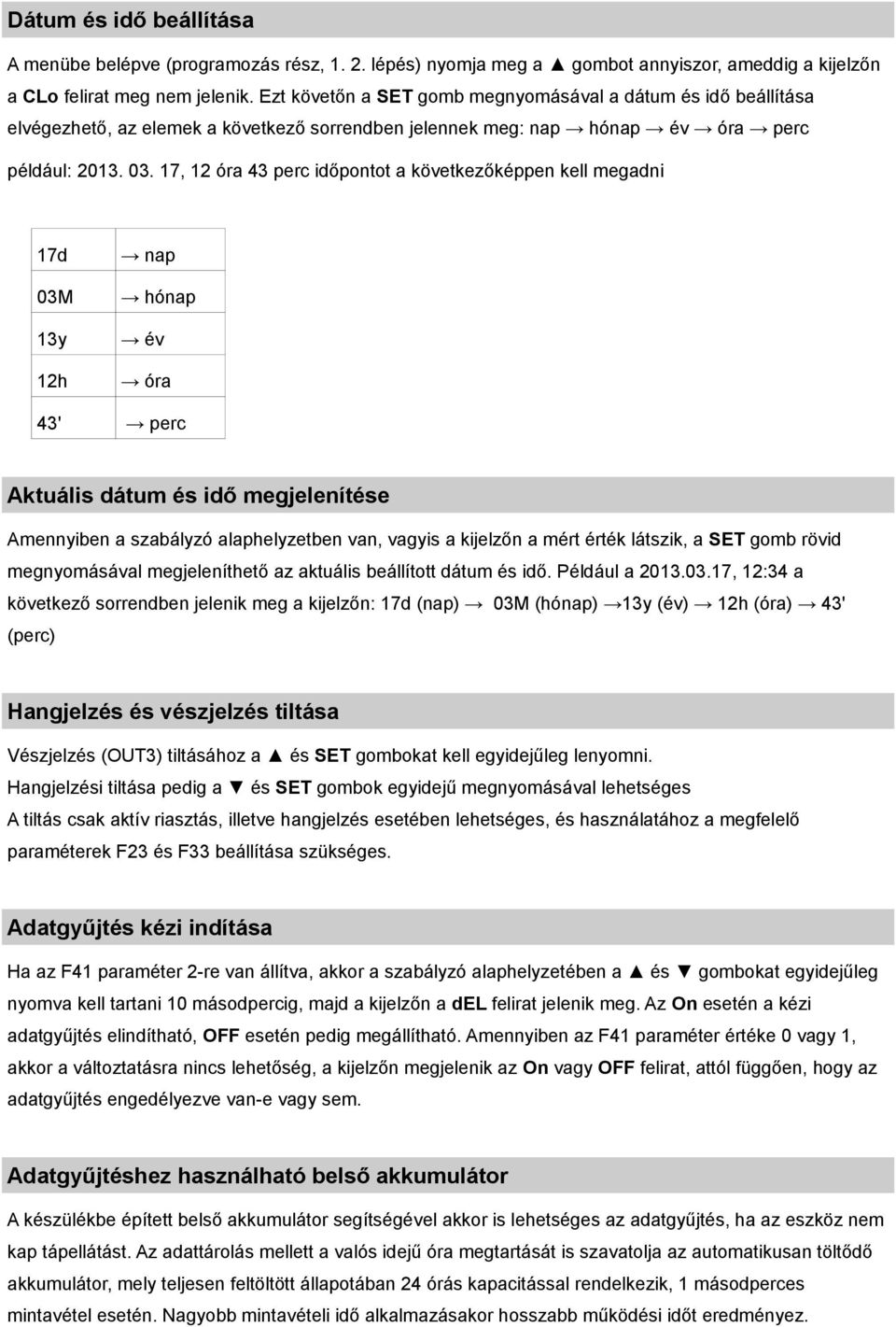

3 Dátum és idő beállítása A menübe belépve (programozás rész, lépés) nyomja meg a gombot annyiszor, ameddig a kijelzőn a CLo felirat meg nem jelenik. Ezt követőn a SET gomb megnyomásával a dátum és idő beállítása elvégezhető, az elemek a következő sorrendben jelennek meg: nap hónap év óra perc például: , 12 óra 43 perc időpontot a következőképpen kell megadni 17d 03M 13y 12h nap hónap év óra 43' perc Aktuális dátum és idő megjelenítése Amennyiben a szabályzó alaphelyzetben van, vagyis a kijelzőn a mért érték látszik, a SET gomb rövid megnyomásával megjeleníthető az aktuális beállított dátum és idő. Például a , 12:34 a következő sorrendben jelenik meg a kijelzőn: 17d (nap) 03M (hónap) 13y (év) 12h (óra) 43' (perc) Hangjelzés és vészjelzés tiltása Vészjelzés (OUT3) tiltásához a és SET gombokat kell egyidejűleg lenyomni. Hangjelzési tiltása pedig a és SET gombok egyidejű megnyomásával lehetséges A tiltás csak aktív riasztás, illetve hangjelzés esetében lehetséges, és használatához a megfelelő paraméterek F23 és F33 beállítása szükséges. Adatgyűjtés kézi indítása Ha az F41 paraméter 2-re van állítva, akkor a szabályzó alaphelyzetében a és gombokat egyidejűleg nyomva kell tartani 10 másodpercig, majd a kijelzőn a del felirat jelenik meg. Az On esetén a kézi adatgyűjtés elindítható, OFF esetén pedig megállítható. Amennyiben az F41 paraméter értéke 0 vagy 1, akkor a változtatásra nincs lehetőség, a kijelzőn megjelenik az On vagy OFF felirat, attól függően, hogy az adatgyűjtés engedélyezve van-e vagy sem. Adatgyűjtéshez használható belső akkumulátor A készülékbe épített belső akkumulátor segítségével akkor is lehetséges az adatgyűjtés, ha az eszköz nem kap tápellátást. Az adattárolás mellett a valós idejű óra megtartását is szavatolja az automatikusan töltődő akkumulátor, mely teljesen feltöltött állapotában 24 órás kapacitással rendelkezik, 1 másodperces mintavétel esetén. Nagyobb mintavételi idő alkalmazásakor hosszabb működési időt eredményez.

4 Hangjelzés és vészjelzés tiltása Vészjelzés (OUT3) tiltásához a és SET gombokat kell egyidejűleg lenyomni. Hangjelzési tiltása pedig a és SET gombok egyidejű megnyomásával lehetséges A tiltás csak aktív riasztás, illetve hangjelzés esetében lehetséges, és használatához a megfelelő paraméterek F23 és F33 beállítása szükséges. Kimenetek sorrendi kapcsolása Amennyiben a szabályzó sorrendi kapcsolás módban van, a gomb megnyomásával a következő adatok jelennek meg a kijelzőn. tt1 majd az OUT1 kimenethez tartozó összes működési idő ( *10 óra) tt2 majd az OUT2 kimenethez tartozó összes működési idő ( *10 óra) tt3 majd az OUT2 kimenethez tartozó összes működési idő ( *10 óra) At1, At2 vagy At3, mely függ az éppen kapcsolt kimenettől, illetve látható a következő kimenet kapcsolásáig hátralevő idő. Amennyiben a hátralevő idő hosszabb, mint egy óra, akkor a kijelzőn órában jelenik meg az érték, ha pedig kevesebb, mint egy óra, akkor percben. Például: 1h30min van a következő kapcsolásig, akkor először 001 látható a kijelzőn, majd ezt követően a 45 jelenik meg. SORRENDI KAPCSOLÁS IDEJÉNEK TÖRLÉSE, KIMENET KIJELÖLÉSE Az időkijelzés közben a gomb megnyomásával majd nyomva tartásával, a kijelzés végén a számláló értéke törölhető. A sikeres törlést követően a kijelzőn a CLr üzenet jelenik meg, majd az rl1, rl2 vagy rl3, mely jelzi, hogy melyik kimenet fog először kapcsolni. Minden alkalommal, ha a számláló törlésre kerül, mielőtt az első óra a működésből letelne, akkor a következő kimenetre lép a szabályzó.

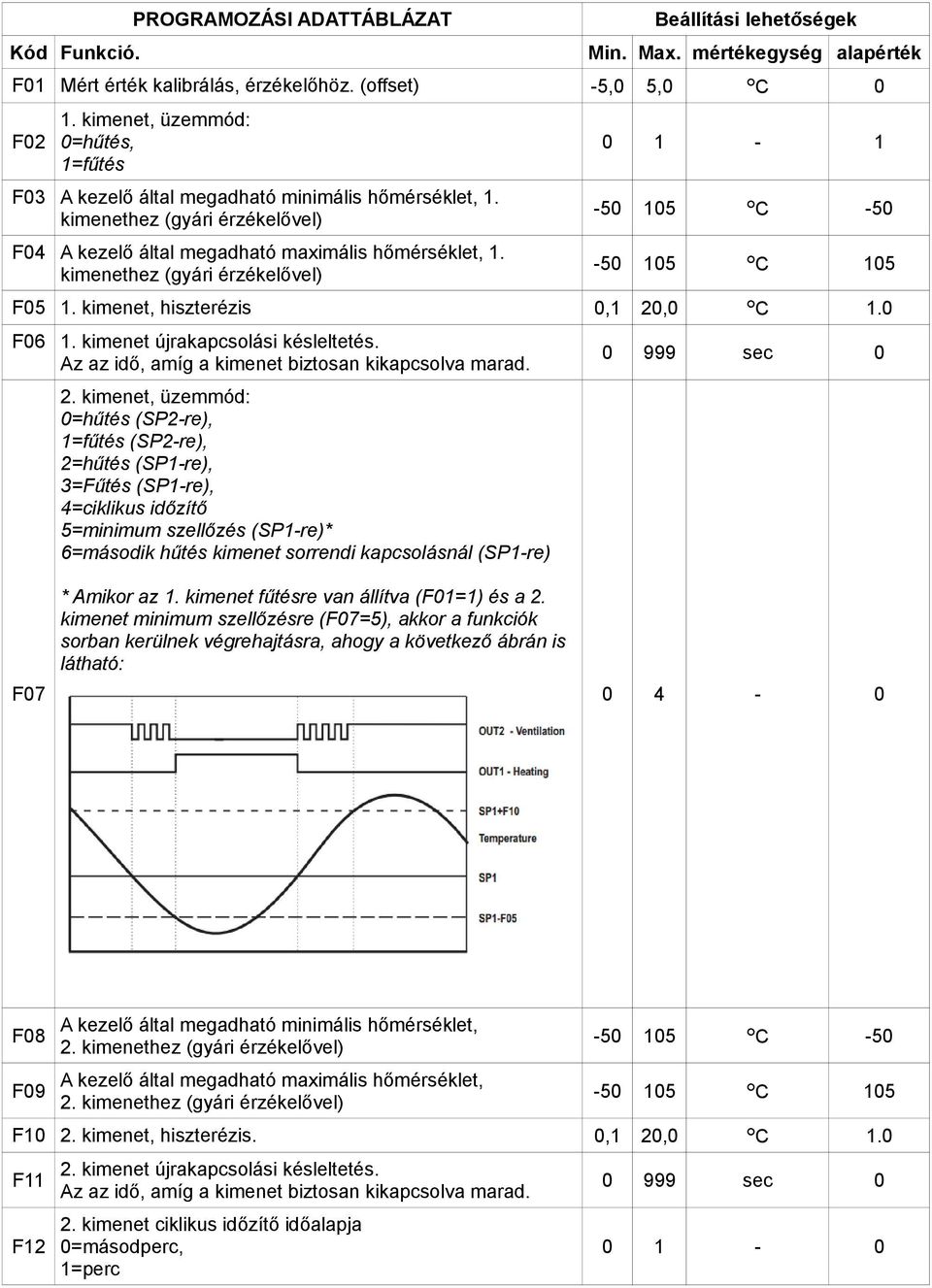

5 Kód Funkció. PROGRAMOZÁSI ADATTÁBLÁZAT Beállítási lehetőségek Min. Max. mértékegység alapérték F01 Mért érték kalibrálás, érzékelőhöz. (offset) -5,0 5,0 C 0 F02 1. kimenet, üzemmód: 0=hűtés, 1=fűtés F03 A kezelő által megadható minimális hőmérséklet, 1. kimenethez (gyári érzékelővel) F04 A kezelő által megadható maximális hőmérséklet, 1. kimenethez (gyári érzékelővel) C C 105 F05 1. kimenet, hiszterézis 0,1 20,0 C 1.0 F06 1. kimenet újrakapcsolási késleltetés. Az az idő, amíg a kimenet biztosan kikapcsolva marad. 2. kimenet, üzemmód: 0=hűtés (SP2-re), 1=fűtés (SP2-re), 2=hűtés (SP1-re), 3=Fűtés (SP1-re), 4=ciklikus időzítő 5=minimum szellőzés (SP1-re)* 6=második hűtés kimenet sorrendi kapcsolásnál (SP1-re) sec 0 F07 * Amikor az 1. kimenet fűtésre van állítva (F01=1) és a 2. kimenet minimum szellőzésre (F07=5), akkor a funkciók sorban kerülnek végrehajtásra, ahogy a következő ábrán is látható: F08 F09 A kezelő által megadható minimális hőmérséklet, 2. kimenethez (gyári érzékelővel) A kezelő által megadható maximális hőmérséklet, 2. kimenethez (gyári érzékelővel) C C 105 F10 2. kimenet, hiszterézis. 0,1 20,0 C 1.0 F11 F12 2. kimenet újrakapcsolási késleltetés. Az az idő, amíg a kimenet biztosan kikapcsolva marad. 2. kimenet ciklikus időzítő időalapja 0=másodperc, 1=perc sec

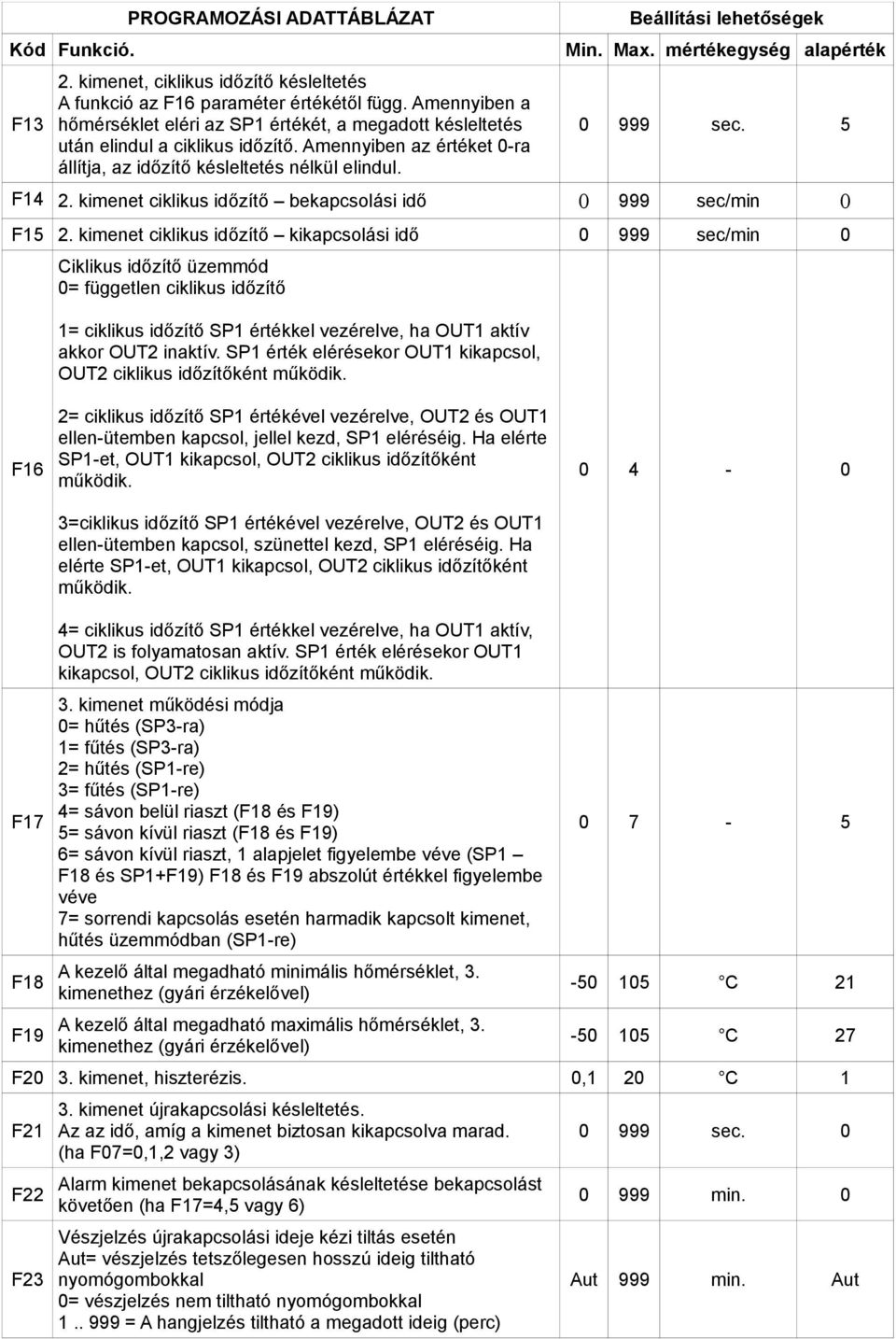

6 Kód Funkció. F13 PROGRAMOZÁSI ADATTÁBLÁZAT 2. kimenet, ciklikus időzítő késleltetés A funkció az F16 paraméter értékétől függ. Amennyiben a hőmérséklet eléri az SP1 értékét, a megadott késleltetés után elindul a ciklikus időzítő. Amennyiben az értéket 0-ra állítja, az időzítő késleltetés nélkül elindul. Beállítási lehetőségek Min. Max. mértékegység alapérték sec. 5 F14 2. kimenet ciklikus időzítő bekapcsolási idő sec/min 0 F15 2. kimenet ciklikus időzítő kikapcsolási idő sec/min 0 Ciklikus időzítő üzemmód 0= független ciklikus időzítő 1= ciklikus időzítő SP1 értékkel vezérelve, ha OUT1 aktív akkor OUT2 inaktív. SP1 érték elérésekor OUT1 kikapcsol, OUT2 ciklikus időzítőként működik. F16 2= ciklikus időzítő SP1 értékével vezérelve, OUT2 és OUT1 ellen-ütemben kapcsol, jellel kezd, SP1 eléréséig. Ha elérte SP1-et, OUT1 kikapcsol, OUT2 ciklikus időzítőként működik. 3=ciklikus időzítő SP1 értékével vezérelve, OUT2 és OUT1 ellen-ütemben kapcsol, szünettel kezd, SP1 eléréséig. Ha elérte SP1-et, OUT1 kikapcsol, OUT2 ciklikus időzítőként működik F17 F18 F19 4= ciklikus időzítő SP1 értékkel vezérelve, ha OUT1 aktív, OUT2 is folyamatosan aktív. SP1 érték elérésekor OUT1 kikapcsol, OUT2 ciklikus időzítőként működik. 3. kimenet működési módja 0= hűtés (SP3-ra) 1= fűtés (SP3-ra) 2= hűtés (SP1-re) 3= fűtés (SP1-re) 4= sávon belül riaszt (F18 és F19) 5= sávon kívül riaszt (F18 és F19) 6= sávon kívül riaszt, 1 alapjelet figyelembe véve (SP1 F18 és SP1+F19) F18 és F19 abszolút értékkel figyelembe véve 7= sorrendi kapcsolás esetén harmadik kapcsolt kimenet, hűtés üzemmódban (SP1-re) A kezelő által megadható minimális hőmérséklet, 3. kimenethez (gyári érzékelővel) A kezelő által megadható maximális hőmérséklet, 3. kimenethez (gyári érzékelővel) C C 27 F20 3. kimenet, hiszterézis. 0,1 20 C 1 F21 F22 F23 3. kimenet újrakapcsolási késleltetés. Az az idő, amíg a kimenet biztosan kikapcsolva marad. (ha F07=0,1,2 vagy 3) Alarm kimenet bekapcsolásának késleltetése bekapcsolást követően (ha F17=4,5 vagy 6) Vészjelzés újrakapcsolási ideje kézi tiltás esetén Aut= vészjelzés tetszőlegesen hosszú ideig tiltható nyomógombokkal 0= vészjelzés nem tiltható nyomógombokkal = A hangjelzés tiltható a megadott ideig (perc) sec min. 0 Aut 999 min. Aut

7 Kód Funkció. PROGRAMOZÁSI ADATTÁBLÁZAT Beállítási lehetőségek Min. Max. mértékegység alapérték F24 Vészjelzési idő (bekapcsolási idő) sec. 1 F25 Vészjelzési idő (kikapcsolási idő) sec. 1 F26 F27 Gyorsmenü funkciójának kiválasztása 0= Ciklikus időzítő paramétereinek tiltása 2. kimenet esetén (F14 és F15) és vészjelzési idő (F24 és F25) paramétereinek tiltása a gyorsmenüből 1= Csak a ciklikus időzítő, 2. kimenethez paraméterek engedélyezése (F14 és F15) 2= vészjelzési idő paramétereinek engedélyezése (F24 és F25) 3= Ciklikus időzítő 2. kimenethez és vészjelzési idő paraméterek elérhetők a gyorsmenüből Hangjelző működési módja 0= sávon belül riaszt (F28 és F29) 1= sávon kívül riaszt (F28 és F29) 2= sávon kívül riaszt, 1 alapjelet figyelembe véve (SP1 F28 és SP1+F29) F28 és F29 abszolút értékkel figyelembe véve 3= kimenetek sorrendi kapcsolása vészjelzés (kikapcsol, ha több mint egy kimenet van bekapcsolva) F28 Hangjelző, alsó bekapcsolási érték (gyári érzékelővel) C 21 F29 Hangjelző, felső bekapcsolási érték (gyári érzékelővel) C 27 F30 Hangjelző bekapcsolási idő sec. 1 F31 Hangjelző kikapcsolási idő sec. 1 F32 F33 F34 Hangjelzési tiltása megadott ideig, abban az esetben is, ha a riasztási feltételek teljesülnek. A rendszer bekapcsolása esetén téves riasztások elkerülésére, amíg nem állt be az állandósult állapot. Hangjelzés újrakapcsolási ideje kézi tiltás esetén Aut= hangjelzés tetszőlegesen hosszú ideig tiltható nyomógombokkal 0= hangjelzés nem tiltható nyomógombokkal = A hangjelzés tiltható a megadott ideig (perc) Kimenetek sorrendi kapcsolása Alkalmazható kompresszorok vezérlésére, a futási idők kiegyenlítésére. 0= kikapcsolva 1= sorrendi kapcsolás OUT1 és OUT2 kimeneteken 2= sorrendi kapcsolás OUT1, OUT2 és OUT3 kimeneteken min. 0 aut. 999 min. aut F35 Sorrendi kapcsolás ideje, órában megadva hour 1 F36 F37 Következő kimenet automatikus kapcsolása, sorrendi kapcsolás esetén Ha a megadott ideig nem éri a kívánt értéket a mért érték, második kimenet is bekapcsol. Ha a megadott idő ismét letelik, a kívánt érték elérése nélkül, a harmadik kimenet is bekapcsol. Kimenetek egyidejű kapcsolása késleltethető 0= kimenetek kapcsolnak, amint a feltételek teljesülnek = idő másodpercben, mely a relék kapcsolása között el kell, hogy teljen A funkció hatástalan ALARM kimenet esetén, illetve ciklikus időzítő használatakor min sec. 1

8 Kód Funkció. F38 F39 F40 F41 F42 F43 F44 F45 F46 F47 PROGRAMOZÁSI ADATTÁBLÁZAT Ajtó nyitva vészjelzés időalapja 0= másodperc 1= perc Ajtó nyitva vészjelzés ideje -1= ajtó vészjelzés tiltva = ha az ajtó nyitva, a megadott idő után a hangjelző bekapcsol. Be és kikapcsolási üteme az F30 és F31 pontban adható meg. Digitális bemenet működési módja 0= zárt kontaktus jelzi, hogy az ajtó nyitva 1= nyitott kontaktus jelzi, hogy az ajtó nyitva Adatgyűjtő működési mód 0= kikapcsolva 1= bekapcsolva 2= kézi működtetés Adatgyűjtő mintavételi idő Megadott időnként kerül eltárolásra a mért hőmérséklet, illetve a kimeneti állapotok Adatgyűjtés indítás hőmérséklet különbséggel, F42 pontban megadott mintavételi időtől függetlenül Adatgyűjtés indítása digitális bemenettel vagy kimenettel, F42 pontban megadott mintavételi idővel. Adatgyűjtés szintén elindul, ha vészjelzés történik (OUT3 vagy hangjelző) vagy a vészjelzés megszűnik. 0= kikapcsolva 1= bekapcsolva Ha megtelik a memória, a régi adatok felülírhatók? 0= nem 1= igen Digitális szűrő beállítása Nagyobb érték megadása lassabb érzékelő reakciót eredményez. RS485 kommunikációs cím megadása Amennyiben több műszert csatlakoztat egy hálózatra, ügyeljen, hogy különböző címen legyenek Beállítási lehetőségek Min. Max. mértékegység alapérték off 999 sec/min sec 30 nop 10 C nop
