SATALRAM SA-52 RÖVIDÍTETT PROGRAMLISTA

Átírás

1 SATALRAM SA-52 RÖVIDÍTETT PROGRAMLISTA Minden adatbevitel végén # kell nyugtázni Alapértelmezett mester kód:1234 Alapértelmezett Telepítői kód: 0269 Belépés a programozásba: [*][8][telepítői kód] [01-10] SZAKASZ ZÓNÁK PROGRAMOZÁSA [00] nem használt [01] késleltetett 1 [02] késleltetett 2 [03] követő [04] azonnali [05] 24 órás betörés [06] 24 órás szabotázs/tamper [07] 24 órás pánik [08] 24 órás tűz [09] 24 órás orvosi segély [10] kulcsos kapcsoló/pánik TULAJDONSÁGOK 1 almenü beállításai: Zóna LED-ek Bekapcsolva Kikapcsolva Zóna 1 LED Hangos riasztás csendes riasztás Zóna 2 LED Folyamatos hangjelzés Pulzáló hangjelzés Zóna 3 LED Kézi bypass engedélyezése Kézi bypass tiltása Zóna 4 LED önleállítás engedélyezése Swinger önleállítás tiltása Zóna 5 LED Kényszeritett élesítés engedélyezett Kényszerített élesítés tiltott Zóna 6 LED Kezelői csipogás engedélyezett Kezelői csipogás tiltott Zóna 7 LED Belső zóna Kerületi zóna Zóna 8 LED Zóna érzékenység (50ms) Zóna érzékenység (300ms) A LED kialszik, akkor a kiválasztott zóna tulajdonságot kikapcsoltuk. TULAJDONSÁGOK 2 almenü beállításai: Zóna LED-ek Bekapcsolva Kikapcsolva Zóna 1 LED Intelligens zóna Normál zóna Zóna 2 LED 2EOL- Tamper felismeréssel EOL Tamper felismerés nélkül Zóna 3 LED Zóna duplázás Zóna duplázás tiltva Zóna 4 LED 1-es partíció része Nem része az 1-es partíciónak Zóna 5 LED 2-es partíció része Nem része a 2-es partíciónak [20] SZAKASZ RENDSZER OPCIÓK 1 Zóna LED-ek bekapcsolva kikapcsolva Zóna 1 LED engedélyezett kikapcsolt Kezelő letiltása túl sok hibás kód esetén Zóna 2 LED engedélyezett kikapcsolt Rendszer reset tiltva. Zóna 3 LED engedélyezett kikapcsolt Particionálás engedélyezése Zóna 4 LED folyamatos impulzusra Kulcsos kapcsoló típusa Zóna 5 LED Zóna visszaálláskor Sziréna idő végén Zóna visszaállás jelentése Zóna 7 LED engedélyezett kikapcsolt Kezelői Pánik szirénával Zóna 8 LED engedélyezett Kikapcsolt Kezelői vészjelzés szirénával [21] SZAKASZ RENDSZER OPCIÓK 2 Mikor a rendszer programozói menüben van, válasszuk ki a [21] szakaszt, hogy felprogramozhassuk a RENDSZER OPCIÓK 2 - t. A zóna LED-ek az alábbi táblázat szerinti állapotot veszik fel: Zóna 1 LED engedélyezett kikapcsolt Kezelő 1 tamper Zóna 2 LED engedélyezett kikapcsolt Kezelő 2 tamper Zóna 3 LED engedélyezett kikapcsolt Kezelő 3 tamper Zóna 4 LED engedélyezett kikapcsolt Kezelő 4 tamper Zóna 5 LED engedélyezett kikapcsolt Kikapcsolt állapotban a tamper riasztás hangos Zóna 6 LED engedélyezett kikapcsolt Csak élesített állapotban küld tesztjelentést Zóna 7 LED engedélyezett kikapcsolt A következő hibánál nem csipog a kezelő Zóna 8 LED engedélyezett kikapcsolt Kezelő is csipog mikor a sziréna szól 1

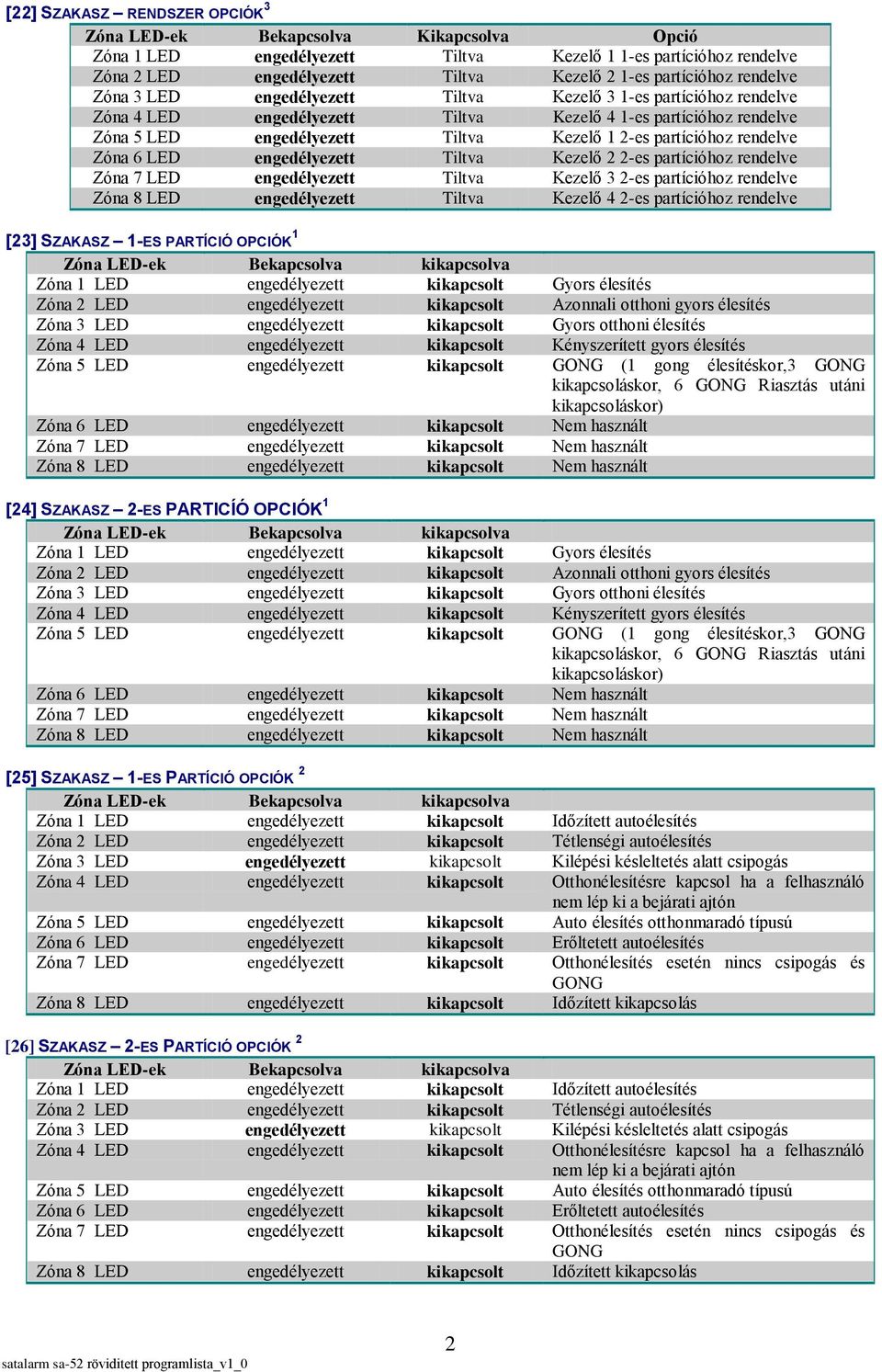

2 [22] SZAKASZ RENDSZER OPCIÓK 3 Zóna LED-ek Bekapcsolva Kikapcsolva Opció Zóna 1 LED engedélyezett Tiltva Kezelő 1 1-es partícióhoz rendelve Zóna 2 LED engedélyezett Tiltva Kezelő 2 1-es partícióhoz rendelve Zóna 3 LED engedélyezett Tiltva Kezelő 3 1-es partícióhoz rendelve Zóna 4 LED engedélyezett Tiltva Kezelő 4 1-es partícióhoz rendelve Zóna 5 LED engedélyezett Tiltva Kezelő 1 2-es partícióhoz rendelve Zóna 6 LED engedélyezett Tiltva Kezelő 2 2-es partícióhoz rendelve Zóna 7 LED engedélyezett Tiltva Kezelő 3 2-es partícióhoz rendelve Zóna 8 LED engedélyezett Tiltva Kezelő 4 2-es partícióhoz rendelve [23] SZAKASZ 1-ES PARTÍCIÓ OPCIÓK 1 Zóna 1 LED engedélyezett kikapcsolt Gyors élesítés Zóna 2 LED engedélyezett kikapcsolt Azonnali otthoni gyors élesítés Zóna 3 LED engedélyezett kikapcsolt Gyors otthoni élesítés Zóna 4 LED engedélyezett kikapcsolt Kényszerített gyors élesítés Zóna 5 LED engedélyezett kikapcsolt GONG (1 gong élesítéskor,3 GONG kikapcsoláskor, 6 GONG Riasztás utáni kikapcsoláskor) Zóna 6 LED engedélyezett kikapcsolt Nem használt Zóna 7 LED engedélyezett kikapcsolt Nem használt Zóna 8 LED engedélyezett kikapcsolt Nem használt [24] SZAKASZ 2-ES PARTICÍÓ OPCIÓK 1 Zóna 1 LED engedélyezett kikapcsolt Gyors élesítés Zóna 2 LED engedélyezett kikapcsolt Azonnali otthoni gyors élesítés Zóna 3 LED engedélyezett kikapcsolt Gyors otthoni élesítés Zóna 4 LED engedélyezett kikapcsolt Kényszerített gyors élesítés Zóna 5 LED engedélyezett kikapcsolt GONG (1 gong élesítéskor,3 GONG kikapcsoláskor, 6 GONG Riasztás utáni kikapcsoláskor) Zóna 6 LED engedélyezett kikapcsolt Nem használt Zóna 7 LED engedélyezett kikapcsolt Nem használt Zóna 8 LED engedélyezett kikapcsolt Nem használt [25] SZAKASZ 1-ES PARTÍCIÓ OPCIÓK 2 Zóna 1 LED engedélyezett kikapcsolt Időzített autoélesítés Zóna 2 LED engedélyezett kikapcsolt Tétlenségi autoélesítés Zóna 3 LED engedélyezett kikapcsolt Kilépési késleltetés alatt csipogás Zóna 4 LED engedélyezett kikapcsolt Otthonélesítésre kapcsol ha a felhasználó nem lép ki a bejárati ajtón Zóna 5 LED engedélyezett kikapcsolt Auto élesítés otthonmaradó típusú Zóna 6 LED engedélyezett kikapcsolt Erőltetett autoélesítés Zóna 7 LED engedélyezett kikapcsolt Otthonélesítés esetén nincs csipogás és GONG Zóna 8 LED engedélyezett kikapcsolt Időzített kikapcsolás [26] SZAKASZ 2-ES PARTÍCIÓ OPCIÓK 2 Zóna 1 LED engedélyezett kikapcsolt Időzített autoélesítés Zóna 2 LED engedélyezett kikapcsolt Tétlenségi autoélesítés Zóna 3 LED engedélyezett kikapcsolt Kilépési késleltetés alatt csipogás Zóna 4 LED engedélyezett kikapcsolt Otthonélesítésre kapcsol ha a felhasználó nem lép ki a bejárati ajtón Zóna 5 LED engedélyezett kikapcsolt Auto élesítés otthonmaradó típusú Zóna 6 LED engedélyezett kikapcsolt Erőltetett autoélesítés Zóna 7 LED engedélyezett kikapcsolt Otthonélesítés esetén nincs csipogás és GONG Zóna 8 LED engedélyezett kikapcsolt Időzített kikapcsolás 2

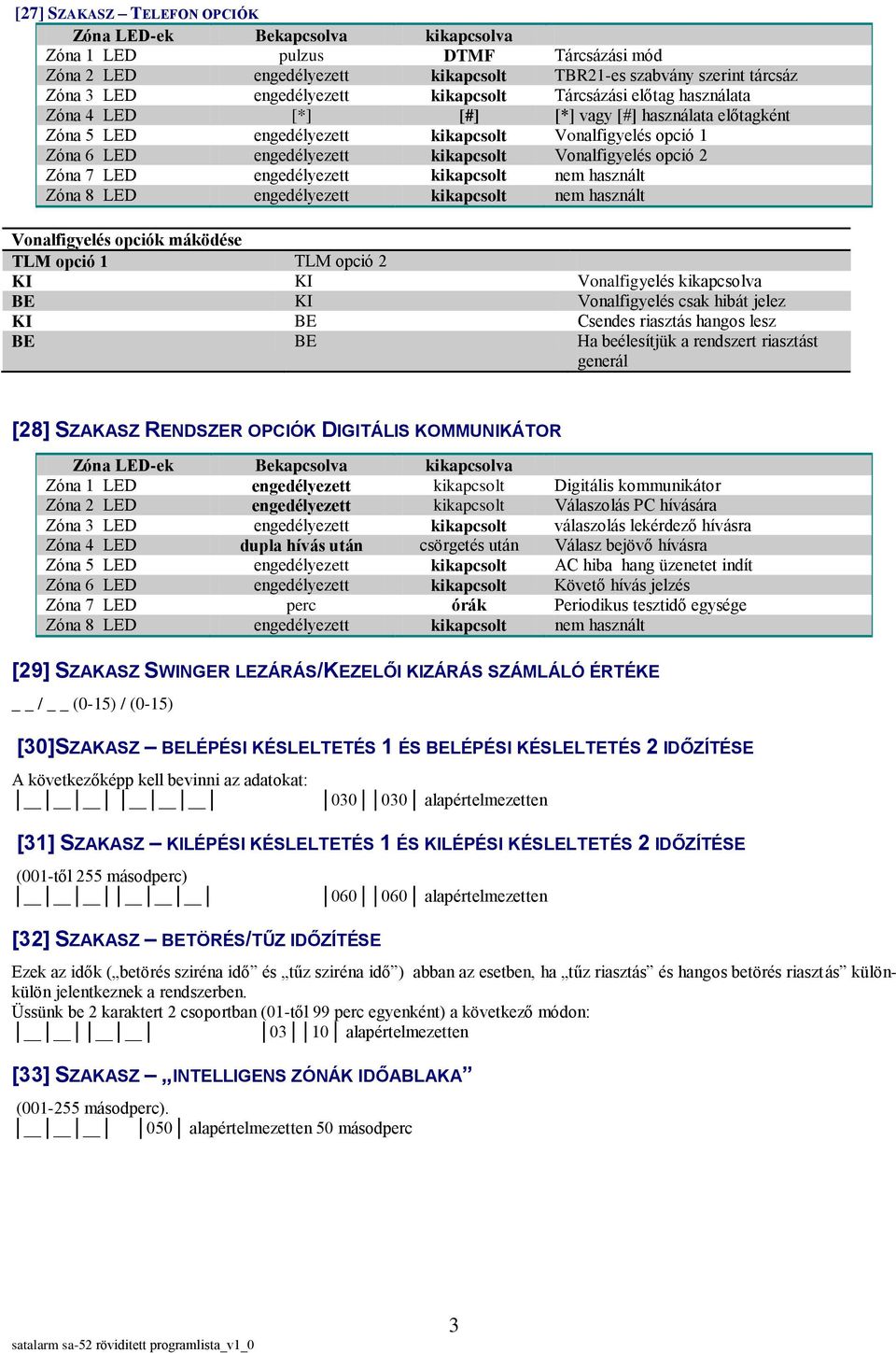

3 [27] SZAKASZ TELEFON OPCIÓK Zóna 1 LED pulzus DTMF Tárcsázási mód Zóna 2 LED engedélyezett kikapcsolt TBR21-es szabvány szerint tárcsáz Zóna 3 LED engedélyezett kikapcsolt Tárcsázási előtag használata Zóna 4 LED [*] [#] [*] vagy [#] használata előtagként Zóna 5 LED engedélyezett kikapcsolt Vonalfigyelés opció 1 Zóna 6 LED engedélyezett kikapcsolt Vonalfigyelés opció 2 Zóna 7 LED engedélyezett kikapcsolt nem használt Zóna 8 LED engedélyezett kikapcsolt nem használt Vonalfigyelés opciók máködése TLM opció 1 TLM opció 2 KI KI Vonalfigyelés kikapcsolva BE KI Vonalfigyelés csak hibát jelez KI BE Csendes riasztás hangos lesz BE BE Ha beélesítjük a rendszert riasztást generál [28] SZAKASZ RENDSZER OPCIÓK DIGITÁLIS KOMMUNIKÁTOR Zóna 1 LED engedélyezett kikapcsolt Digitális kommunikátor Zóna 2 LED engedélyezett kikapcsolt Válaszolás PC hívására Zóna 3 LED engedélyezett kikapcsolt válaszolás lekérdező hívásra Zóna 4 LED dupla hívás után csörgetés után Válasz bejövő hívásra Zóna 5 LED engedélyezett kikapcsolt AC hiba hang üzenetet indít Zóna 6 LED engedélyezett kikapcsolt Követő hívás jelzés Zóna 7 LED perc órák Periodikus tesztidő egysége Zóna 8 LED engedélyezett kikapcsolt nem használt [29] SZAKASZ SWINGER LEZÁRÁS/KEZELŐI KIZÁRÁS SZÁMLÁLÓ ÉRTÉKE / (0-15) / (0-15) [30]SZAKASZ BELÉPÉSI KÉSLELTETÉS 1 ÉS BELÉPÉSI KÉSLELTETÉS 2 IDŐZÍTÉSE A következőképp kell bevinni az adatokat: alapértelmezetten [31] SZAKASZ KILÉPÉSI KÉSLELTETÉS 1 ÉS KILÉPÉSI KÉSLELTETÉS 2 IDŐZÍTÉSE (001-től 255 másodperc) [32] SZAKASZ BETÖRÉS/TŰZ IDŐZÍTÉSE alapértelmezetten Ezek az idők ( betörés sziréna idő és tűz sziréna idő ) abban az esetben, ha tűz riasztás és hangos betörés riasztás különkülön jelentkeznek a rendszerben. Üssünk be 2 karaktert 2 csoportban (01-től 99 perc egyenként) a következő módon: alapértelmezetten [33] SZAKASZ INTELLIGENS ZÓNÁK IDŐABLAKA ( másodperc). 050 alapértelmezetten 50 másodperc 3

4 [34] SZAKASZ HÁLÓZATI FESZÜLTSÉG HIÁNYZIK JELENTÉS KÉSLELTETÉSE (00-99 PERC) 02 alapértelmezetten [35] SZAKASZ PGM1 PGM2 IDEJE ( SEC) alapértelmezetten [36] SZAKASZ CSENGETÉSEK SZÁMA VÁLASZ ELŐTT 10 alapértelmezetten [37] SZAKASZ TELEFONHÍVÁSOK SZÁMA / TELEFONHÍVÁSOK IDŐTARTAMA (SEC) alapértelmezetten [38] SZAKASZ PERIODIKUS TESZTEK KÖZÖTTI IDŐ (ÓRÁKBAN VAGY PERCEKBEN) 024 alapértelmezetten [39] SZAKASZ PGM1 ÉS PGM2 TÍPUSÁNAK BEÁLLÍTÁSA 0D 0E alapértelmezetten 00 Riasztáskor aktív 08 Aktív Tűz riasztáskor 01 Aktív élesítéskor, kikapcsolt hatástalanításkor 09 Aktív orvosi segélykéréskor 02 Aktív belépési idő alatt 0A Aktív szabotázskor 03 Aktív kilépési idő alatt 0B Pulzál telefon hiba esetén 04 Aktív rendszer hiba esetén 0C Monostabil 05 Aktív ha a sziréna kimenet aktív 0D Pulzál élesítéskor 06 Aktív csendes riasztáskor 0E Pulzál hatástalanításkor 07 Aktív Pánik riasztáskor 0F bistabil [40-45] SZAKASZ ESEMÉNY KÓDOK CONTACT ID FORMÁTUMBAN [40] SZAKASZ ESEMÉNY KÓDOK FELHASZNÁLÓI ÉLESÍTÉSRE [41] SZAKASZ ESEMÉNY KÓDOK ZÓNÁK ÉS RIASZTÁSOK [42] SZAKASZ ESEMÉNY KÓDOK ZÓNÁK VISSZAÁLLÁSA [43] SZAKASZ ESEMÉNY KÓDOK AUTOMATIKUS ÉLESÍTÉSRE [44] SZAKASZ ESEMÉNY KÓDOK RÉSZLEGES ÉLESÍTÉSRE, HIBÁK [45] SZAKASZ ESEMÉNY KÓDOK VISSZAÁLLÁSRA 4

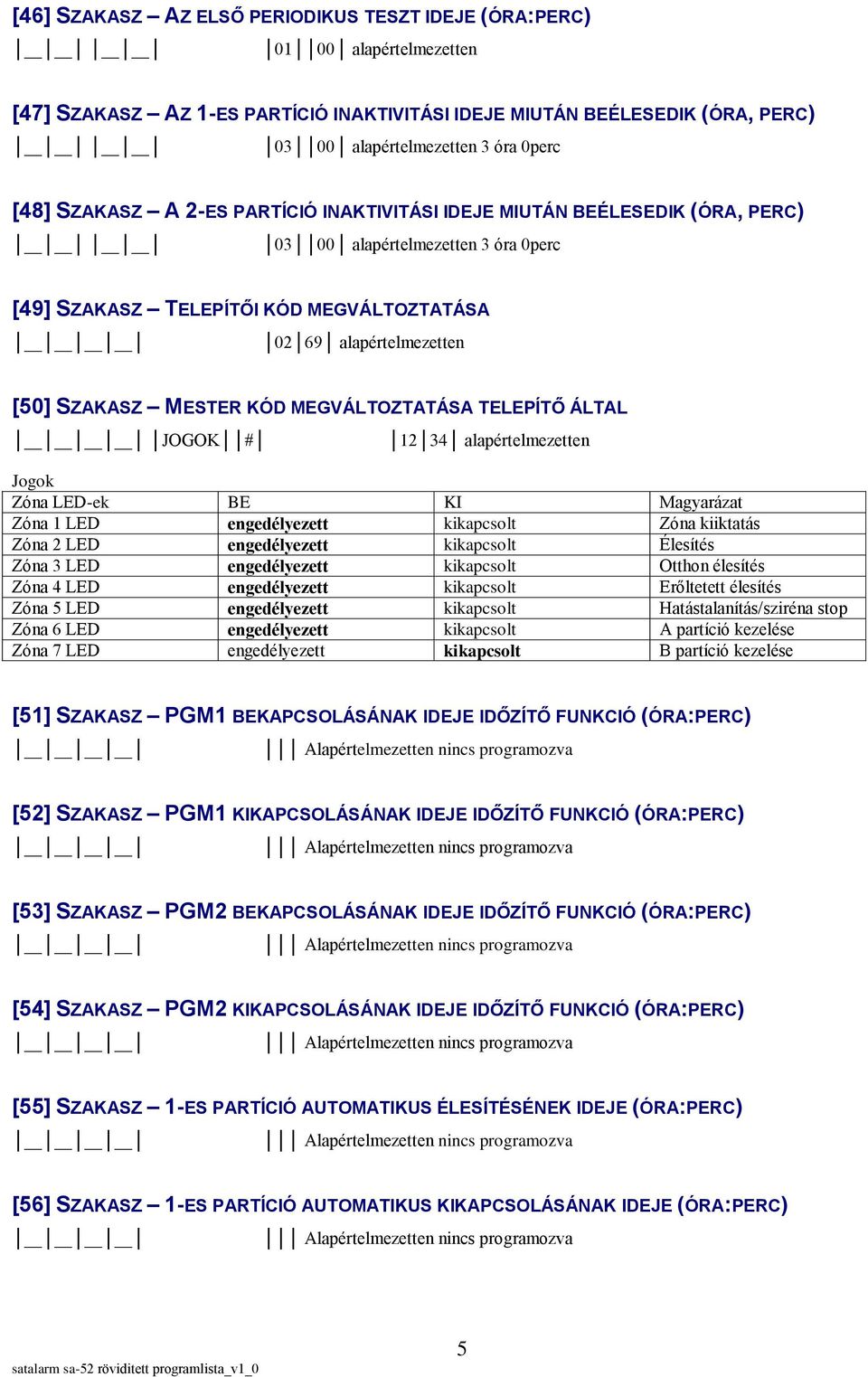

5 [46] SZAKASZ AZ ELSŐ PERIODIKUS TESZT IDEJE (ÓRA:PERC) alapértelmezetten [47] SZAKASZ AZ 1-ES PARTÍCIÓ INAKTIVITÁSI IDEJE MIUTÁN BEÉLESEDIK (ÓRA, PERC) alapértelmezetten 3 óra 0perc [48] SZAKASZ A 2-ES PARTÍCIÓ INAKTIVITÁSI IDEJE MIUTÁN BEÉLESEDIK (ÓRA, PERC) alapértelmezetten 3 óra 0perc [49] SZAKASZ TELEPÍTŐI KÓD MEGVÁLTOZTATÁSA alapértelmezetten [50] SZAKASZ MESTER KÓD MEGVÁLTOZTATÁSA TELEPÍTŐ ÁLTAL JOGOK # alapértelmezetten Jogok Zóna LED-ek BE KI Magyarázat Zóna 1 LED engedélyezett kikapcsolt Zóna kiiktatás Zóna 2 LED engedélyezett kikapcsolt Élesítés Zóna 3 LED engedélyezett kikapcsolt Otthon élesítés Zóna 4 LED engedélyezett kikapcsolt Erőltetett élesítés Zóna 5 LED engedélyezett kikapcsolt Hatástalanítás/sziréna stop Zóna 6 LED engedélyezett kikapcsolt A partíció kezelése Zóna 7 LED engedélyezett kikapcsolt B partíció kezelése [51] SZAKASZ PGM1 BEKAPCSOLÁSÁNAK IDEJE IDŐZÍTŐ FUNKCIÓ (ÓRA:PERC) [52] SZAKASZ PGM1 KIKAPCSOLÁSÁNAK IDEJE IDŐZÍTŐ FUNKCIÓ (ÓRA:PERC) [53] SZAKASZ PGM2 BEKAPCSOLÁSÁNAK IDEJE IDŐZÍTŐ FUNKCIÓ (ÓRA:PERC) [54] SZAKASZ PGM2 KIKAPCSOLÁSÁNAK IDEJE IDŐZÍTŐ FUNKCIÓ (ÓRA:PERC) [55] SZAKASZ 1-ES PARTÍCIÓ AUTOMATIKUS ÉLESÍTÉSÉNEK IDEJE (ÓRA:PERC) [56] SZAKASZ 1-ES PARTÍCIÓ AUTOMATIKUS KIKAPCSOLÁSÁNAK IDEJE (ÓRA:PERC) 5

6 [57] SZAKASZ 2-ES PARTÍCIÓ AUTOMATIKUS ÉLESÍTÉSÉNEK IDEJE (ÓRA:PERC) [58] SZAKASZ 2-ES PARTÍCIÓ AUTOMATIKUS KIKAPCSOLÁSÁNAK IDEJE (ÓRA:PERC) [59] SZAKASZ 1-ES PARTÍCIÓ ÜGYFÉLSZÁM FELÜGYELETHEZ F F F F Alapértelmezetten [60] SZAKASZ 2-ES PARTÍCIÓ ÜGYFÉLSZÁM FELÜGYELETHEZ F F F F Alapértelmezetten [61] SZAKASZ 1-ES FELÜGYELETI TELEFONSZÁM # nincs programozva alapértelmezetten A szakaszba lépve * gombot megnyomva törölhetjük a beírt adatokat [62] SZAKASZ 2-ESFELÜGYELETI TELEFONSZÁM # nincs programozva alapértelmezetten A szakaszba lépve * gombot megnyomva törölhetjük a beírt adatokat HEX értékek, amiket a telefonszámnál használhatunk megnyomott HEX Decimális mire használjuk gomb érték érték *0 A 10 0 SZÁMJEGY *1 B 11 * karakter beillesztése a TEL számba (DTMF tárcsázás) *2 C 12 # karakter beillesztése a TEL számba (DTMF tárcsázás) *3 D 13 2 másodperc szünet közbeiktatása *4 E 14 Nem használt a panel elutasítja *5 F 15 A telefonszám vége [63] SZAKASZ PANEL AZONOSÍTÓ LE/FELTÖLTÉSHEZ Alapértelmezetten [64] SZAKASZ PC AZONOSÍTÓ LE/FELTÖLTÉSHEZ Alapértelmezetten [65] SZAKASZ PC-S PROGRAMOZÁS ELINDÍTÁSA A szakaszt meghívva manuálisan engedélyezzük a letöltést. A PC-nek már hívnia kell a panelt a szakasz meghívásakor! [66] SZAKASZ TELEFONOS KOMMUNIKÁCIÓ MEGSZAKÍTÁSA A szakaszt a telepítő kóddal meghívva megszakítjuk a folyamatban lévő összes kommunikációt A [*8] mester kód [66] paranccsal csak a hang üzenetet és a le/feltöltést szakítja meg, az ügyeletre való jelentést nem! 6

7 Technikai adatok Zónaszám 5, duplázva 10 Zóna típus programozható EOL ellenállás 2,2K ohm PGM 2 db PGM terhelhetősége 50mA NPN testre zár Panel áramfelvétele 50mA LED kezelő áramfelvétele 12mA Akkumulátor töltés max 100mA működési feszültség 14,2VDC +- 0,2VDC +AUX biztosíték 1,25A +BELL biztosíték 1,25 7
