1 Hobbi Elektronika Bevezetés az elektronikába: Logikai kapuáramkörök 1

2 Felhasznált irodalom Dr. Gárdus Zoltán: Digitális rendszerek szimulációja BME FKE: Logikai áramkörök Colin Mitchell: 200 Transistor circuits F-alpha.net: Basic circuits - Transistor logic 2

3 Logikai áramkörök Számítógépekben, műszerekben, vezérlő automatákban alapvető szerep jut az olyan áramköröknek, melyek valamilyen logikai összefüggést fejeznek ki. Ezeknek a logikai áramköröknek az építőkövei az úgynevezett kapuáramkörök, amelyek egy-egy elemi logikai összefüggés (NEM, ÉS, VAGY kapcsolat) kiértékelésére képesek. A logikai áramkörök tervezésénél az a cél, hogy bizonyos események bekövetkezésénél az áramkör meghatározott módon vezéreljen valamilyen eszközt. Például a lift induljon felfelé, ha a liftben megnyomtak egy magasabb emeletnek megfelelő gombot, vagy ha egy felsőbb emeleten megnyomták a hívógombot, de ne induljon, ha az ajtó nyitva van, stb. Az eseményeket, melyek bekövetkeznek vagy nem, a bekövetkezésükre utaló állításokat, melyek igaznak vagy hamisnak bizonyulnak, logikai változóknak tekinthetjük, melyeknek két lehetséges értéke 1 és 0. A logikai változó értéke 1, ha az esemény bekövetkezik, ha az állítás igaz, és 0 az ellenkező esetben. 3

4 Logikai áramkörök Az eseményeket és összefüggéseiket kezelő logikai áramkörökben is csak kétféle állapotot különböztetünk meg. Ha a kimenet feszültsége magas (H), akkor IGEN állapotnak (1), ha pedig alacsony (L), akkor NEM állapotnak (0) tekintjük. Ez a hozzárendelés önkényes, de a kompatibilitás érdekében szabványok kellenek. Logikai IC-k tápfeszültségei TTL = Transistor-transistor logic TTL üzemi feszültsége 4,5.. 5,5 V (maximum: 7 V) CMOS = Complementary MOS CMOS üzemi feszültsége V (maximum: 18 V) 3,3 V-os CMOS áramkörök 2,5 V-os CMOS áramkörök - közepes sebességű mikrovezérlők magfeszültsége 1,8 V-os CMOS áramkörök - nagysebességű mikrovezérlők, FPGA-k H-jelszint: min 2 V (TTL), min. 0.75*VCC (CMOS) L-jelszint: max. 0.8 V (TTL), max. 0,25*VCC (CMOS) 4

5 Logikai áramkör kapcsolókkal Az eseményeket kapcsolókkal is lehet szemléltetni - a kapcsoló bekapcsolása jelenti az esemény bekövetkezését, a kikapcsolt állapot pedig, hogy az esemény nem következett be. Ezt ne próbáld ki! a lámpa csak akkor ég, ha mindkét kapcsoló "BE" állásban van. a lámpa ég, ha bármelyik kapcsoló "BE" állásban van. _ Y = A a lámpa csak akkor ég, ha a kapcsoló KI" állásban van. ÉS (AND) Logikai szorzás A B L VAGY (OR) Logikai összeadás A B L NEM (NOT, INV) Logikai tagadás, invertálás A L

6 ÉS áramkör kapcsolókkal a lámpa csak akkor ég, ha mindkét kapcsoló "BE" állásban van. + ÉS (AND) Logikai szorzás A B L A K 1: ha a kapcsoló zár 1: ha a LED világít 6

7 VAGY áramkör kapcsolókkal a lámpa ég, ha bármelyik kapcsoló "BE" állásban van. + VAGY (OR) Logikai összeadás A B L A K 1: ha a kapcsoló zár 1: ha a LED világít 7

8 Logikai áramkörök elektromágneses jelfogókkal Ha az előző példában szereplő égők helyére jelfogókat teszünk, azokkal további kontaktusokat vezérelhetünk, bonyolultabb logikai hálózatokat is kialakíthatunk. Konrad Zuse mérnök Z3 számítógépe (1941 Berlin) is így működött. SPECIFIKÁCIÓ Számítási sebesség: összeadás 0.8 s szorzás 3 s Aritmetikai egység: 22 bit bináris lebegőpontos, összeadás, kivonás, szorzás, osztás, négyzetgyökvonás Adatmemória: 64 db. 22 bites szó ] Programtároló: Celluloid lyukszalag Ki/bemenet: Decimális lebegőpontos számok Bemenet: kapcsolósor kimenet: lámpasor Alkatrészek: kb jelfogó (1 400 a memóriához) Frekvencia: 5.3 Hertz Áramfogyasztás: kb watt, Tömeg: kb kg Link: en.wikipedia.org/wiki/z3 8

9 Kalmár féle logikai gép Kifejlesztő intézmény: Kalmár László( ) József Attila Tudományegyetem (JATE), Szeged Kibocsátás éve: 1956-ban kezdte az építését és 1958 májusában készült el. A fejlesztés vezetői (a szerep megjelölésével): Kalmár László a gép tervezője Muszka Dániel építette a gépet A gép vezérlése elektromechanikus, memóriája 8 bites jelfogós, a dugaszolás útján felépített huzalos áramkör memória-célokat is szolgált, a vizsgálandó formulát a vizsgálat befejezéséig tárolta. A gép kimenete jelzőlámpákkal volt megoldva, mutatták a gép állapotát, a logikai változók és a vizsgált formula logikai értékét, és jelezték, hogy a vizsgált formulák közül hánynak igaz a logikai értéke. Tipikus alkalmazások: Elsősorban oktatásra készült, de gyakorlati feladatokat is megoldottak segítségével, pl. telefonközpont-kapcsolások, vasútbiztosító áramkörök ellenőrzése 9

10 RTL Logikai áramkörök Elektronikus működésű logikai áramkörök az elektroncsöves megvalósítások történetét átugorva - legegyszerűbben tranzisztorokkal valósíthatók meg. RTL = Resistor-Transistor Logic, a kapcsolásban ellenállások és tranzisztorok vannak. 1. Ha a nyomógombot zárjuk, az A bemenet magas szintre kerül, a tranzisztor kinyit, s a Q kimenet alacsony szinten lesz. 2. Ha a nyomógombot elengedjük, A alacsony szintre kerül, a tranzisztor lezár, a Q kimenet magas szinten lesz RTL Inverter (NEM áramkör) A L Forrás: f-alpha.net 10

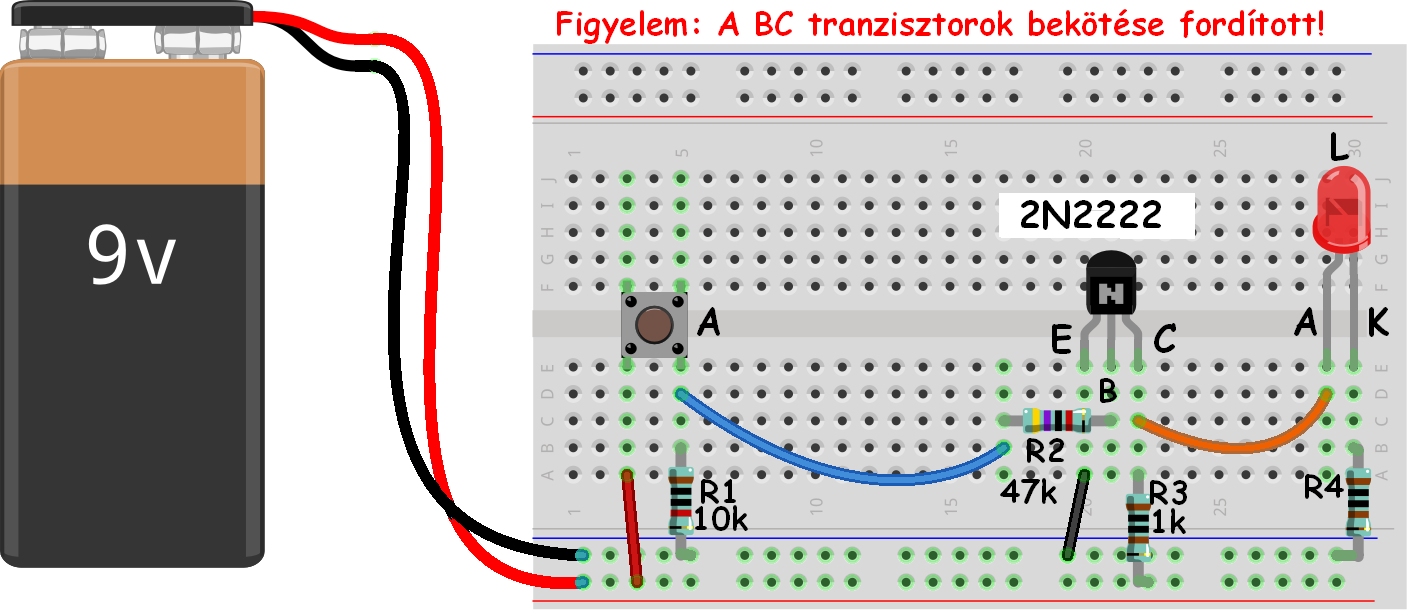

11 RTL NEM áramkör A L

12 RTL Inverter szimulációja A címen elérhető áramkör szimulátor segítségével vizsgáljuk a kapcsolás működését! A Circuits/Logic Families/RTL Inverter mintapéldát nézzük meg! Baloldalt a bemenet állapota egérkattintással váltogatható: H = magas szint (logikai 1) L = alacsony szint (logikai 0) Jobboldalt a kimenet állapota látható. Alul a be- és kimeneti feszültségek oszcilloszkópos megjelenítése látható. RTL Inverter (NEM áramkör) 12

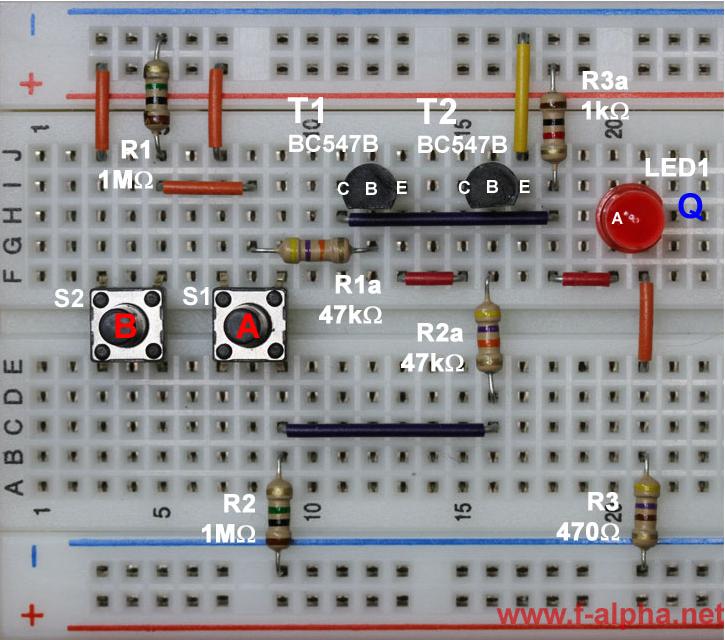

13 RTL NOR (NEM-VAGY) A kimenet csak akkor magas (1), ha minden bemenet alacsony szintű (0). A B L bemenetű RTL NOR (NEM-VAGY) áramkör 13

14 RTL NOR (NEM-VAGY) A címen elérhető áramkör szimulátor segítségével vizsgáljuk a kapcsolás működését! A Circuits/Logic Families/RTL NOR mintapéldát nézzük meg! Rajzjele: Hagyományos Y = A + B + C Szögletes A kimenet csak akkor magas, ha minden bemenet alacsony szinten van 3 bemenetű RTL NOR (NEM-VAGY) 14

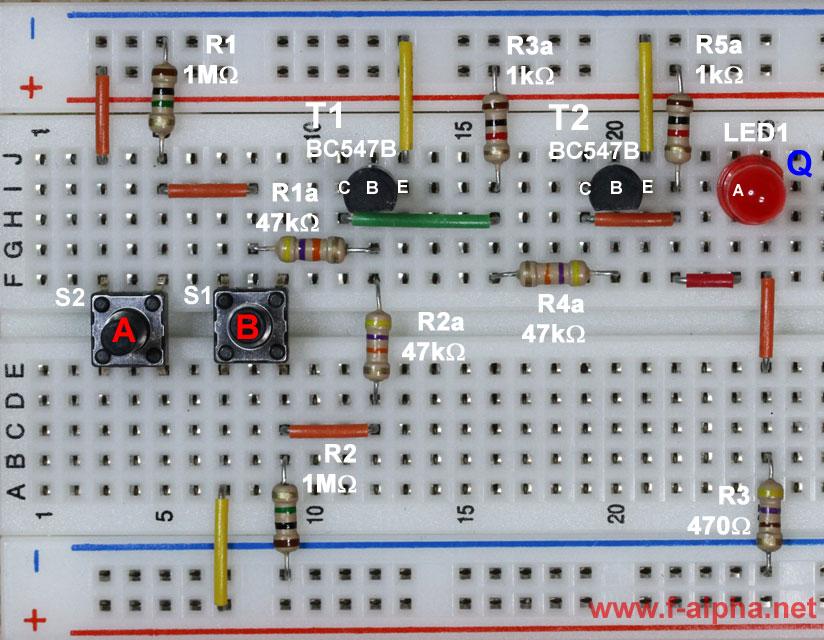

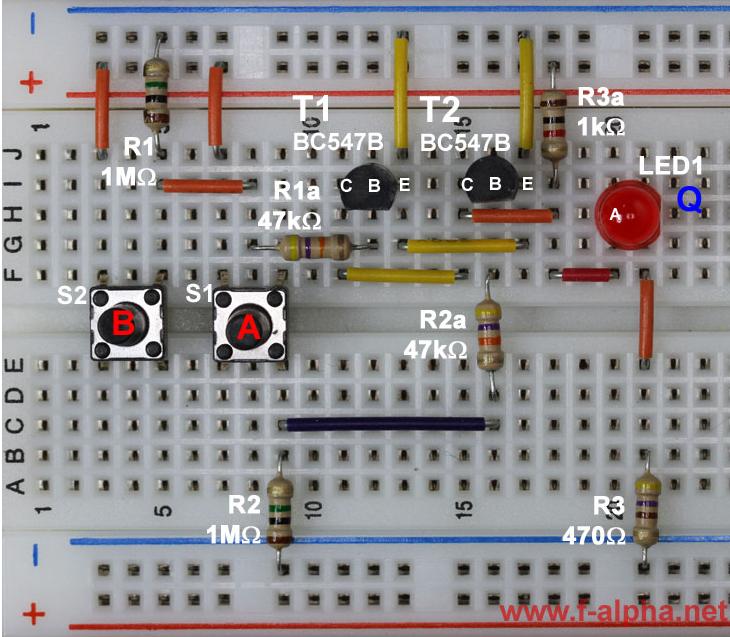

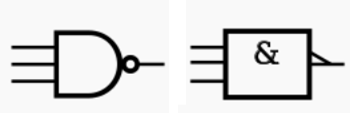

15 RTL NAND (NEM-ÉS) Mintapélda lelőhelye: en.f-alpha.net/electronics/basic-circuits/transistor-logic/lets-go/experiment-5-nand-logic-rtl/ A kimenet csak akkor alacsony (0), ha minden bemenet magas szintű (1). A B L bemenetű RTL NAND (NEM-ÉS) áramkör 15

16 RTL NAND (NEM-ÉS) A címen elérhető áramkör szimulátor segítségével vizsgáljuk a kapcsolás működését! A Circuits/Logic Families/RTL NAND mintapéldát nézzük meg! Rajzjele: Hagyományos Y = A B C Szögletes A kimenet csak akkor alacsony, ha mindegyik bemenet magas szinten van. 3 bemenetű RTL NAND (NEM-ÉS) 16

17 Tranzisztorok lábkiosztása NPN tranzisztor tranzisztor PNP Ügyeljünk az eltérő lábsorrendre! BC182, BC337, BC BC212, BC327, BC557
