1 MAGYAR KERESKEDELMI ÉS IPARKAMARA Szakképesítés azonosító száma, megnevezése: VILLANYSZERELŐ SZINTVIZSGA GYAKORLATI FELADAT B A szintvizsga időtartama: Elérhető pontszám: 300 perc 100 pont

2 B/I. feladat Maximális pontszám: 60 Készítse el dokumentáció alapján egy háromszintes épület lépcsőházvilágítási berendezését! A berendezés szintenként egy nyomógombból és egy lámpából, valamint a vezérlőkapcsolásból áll. A berendezés nappali üzemmódban nem működik. Esti üzemmódban a lámpák folyamatosan világítanak. Éjszakai üzemmódban a lépcsőház világítása a nyomógombokkal 3 perc időtartamra bekapcsolható. Az üzemmódok közti váltás kapcsolókkal végezhető el. A berendezés kisfeszültségen üzemel. Érintésvédelem TN-S ( önálló védővezetővel kialakított nullázás ). 1. Készüljön elő a berendezés elkészítéséhez! - olvassa el a feladat dokumentációját, - válassza ki a megfelelő készülékeket, szerelvényeket, vezetékeket, és szerelési anyagokat, - győződjön meg, hogy a készülékek, szerelvények csatlakozói megfelelőek-e! 2. Végezze el a berendezés szerelését! - szerelje fel a berendezés készülékeit, szerelvényeit az előkészített szerelőtáblára, - készítse el a berendezés vezetékezését a kapcsolási rajz alapján, a szerelőtáblán lévő vezetékcsatornákba, - csatlakoztassa szakszerűen a vezetékeket a készülékek, szerelvények kapcsaihoz, 3. A felügyelő tanár jelenlétében csatlakoztassa kisfeszültségű hálózatra a kész berendezést! Végezzen villamos mérést és dokumentálja! - csatlakoztassa a berendezést kisfeszültségű hálózatra, - ellenőrizze a berendezés szabályszerű működését, - mérje meg a lámpák tápfeszültségét és üzemi áramát, - számítsa ki az a berendezés teljesítményfelvételét, - töltse ki a mérési lapot! 4. A vizsgabizottság jelenlétében mutassa be a berendezés működését! - mutassa be a berendezés működését, a különböző üzemállapotok szerint! 5. Válaszoljon a vizsgabizottság kérdéseire!

3 B/I. feladat Háromszintes épület lépcsőházvilágítási berendezése

4

5 B/I. feladat MÉRÉSI LAP Mérés helyszíne: Mérést végezte: Mérés időpontja: Mért berendezés megnevezése: Mérés leírása: Mérés eredménye: Számítás: aláírás

6 B/II. feladat Maximális pontszám: 40 Készítse el falon kívül, sorolt bilincsekben elhelyezkedő vastagfalú védőcsövek lefordítását csőívek készítésével és felhasználásával! Egy műhelyben egy gépcsoport táp- és működtetővezetékeit három különböző átmérőjű, falon kívül, sorolt bilincsekben szerelt, vastagfalú védőcsőben helyezték el. A gépcsoport áthelyezése miatt a védőcsövek nyomvonalát meg kell változtatni, adott helyen csőívekkel le kell fordítani. A csőívek különböző hajlítási sugárral, egyedileg készülnek. A védőcsövek és a csőívek tágítással készült tokolással csatlakoznak. Az egyenes csőszakaszok toldása karmantyúval készül. 1. Készüljön elő a feladat végrehajtásához! - olvassa el a feladat dokumentációját, - válassza ki a megfelelő védőcsöveket és szerelési anyagokat, - ellenőrizze, hogy a védőcsövek megmunkálásához szükséges eszközök rendelkezésre állnak-e, illetve megfelelőek-e! 2. Végezze el a feladatot! - szerelje le a védőcsövek leszerelendő szakaszait a szerelőtábláról, - szerelje fel a függőleges csőszakaszok tartóbilincseit, - készítse el a csőíveket, - tágítsa fel a csőszakaszok és a csőívek megfelelő végeit, - állítsa össze a védőcsövezést az új nyomvonalon! 3. Mérje fel az elvégzett munkát és dokumentálja! - mérje fel a felszerelt védőcsövek és a szerelési anyagok mennyiségét, - töltse ki a felmérési lapot! 4. A vizsgabizottság jelenlétében mutassa be az elvégzett feladatot! - mutassa be az elvégzett feladatot! 5. Válaszoljon a vizsgabizottság kérdéseire!

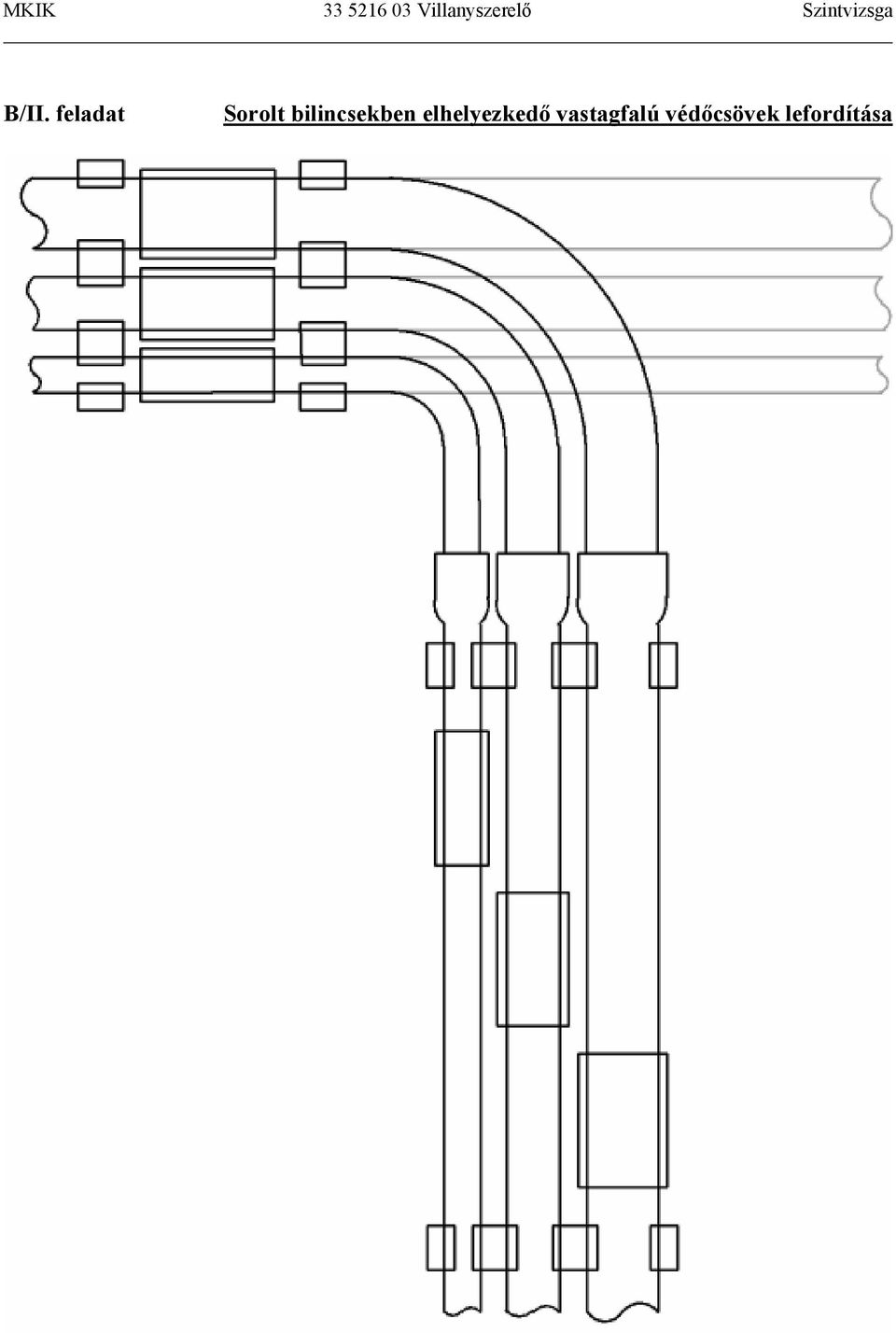

7 B/II. feladat Sorolt bilincsekben elhelyezkedő vastagfalú védőcsövek lefordítása

8 B/II. feladat FELMÉRÉSI LAP Felmérés helye: Felmérést végezte: Felmérés időpontja: Felmért berendezés megnevezése: sorszám megnevezés mennyiség mennyiségi egység aláírás

9 MKIK Villanyszerelő Szintvizsga Rajzjelek B kismegszakító kézi működtetésű érintkező nyomógomb lámpa lépcsőházi automata

10 MAGYAR KERESKEDELMI ÉS IPARKAMARA Szakképesítés azonosító száma, megnevezése: VILLANYSZERELŐ SZINTVIZSGA GYAKORLATI FELADAT B A szintvizsga időtartama: Elérhető pontszám: 300 perc 100 pont

11 B/I. feladat B/II. feladat Az értékelés szempontjai 1. Működő képesség 25 pont 2. Vezetékválasztás, -megmunkálás és -elhelyezés 10 pont 3. Vezetékcsatlakozások szakszerűsége 10 pont 4. Érintésvédelem kialakítása 5 pont 5. Mérés, számítás és dokumentálása 5 pont 6. Munkahely rendje, munkavédelmi szabályok betartása 5 pont pont 1. Feladat maradéktalan végrehajtása 10 pont 2. Csőívek kialakítása 10 pont 3. Tokolások kialakítása 10 pont 4. Felmérés dokumentálása 5 pont 5. Munkahely rendje, munkavédelmi szabályok betartása 5 pont pont A feladatokra adott pontszámokat összesíteni kell, s a szintvizsga osztályzatát a következő táblázat alapján kell meghatározni pont 1 (elégtelen) pont 2 (elégséges) pont 3 (közepes) pont 4 (jó) pont 5 (jeles)

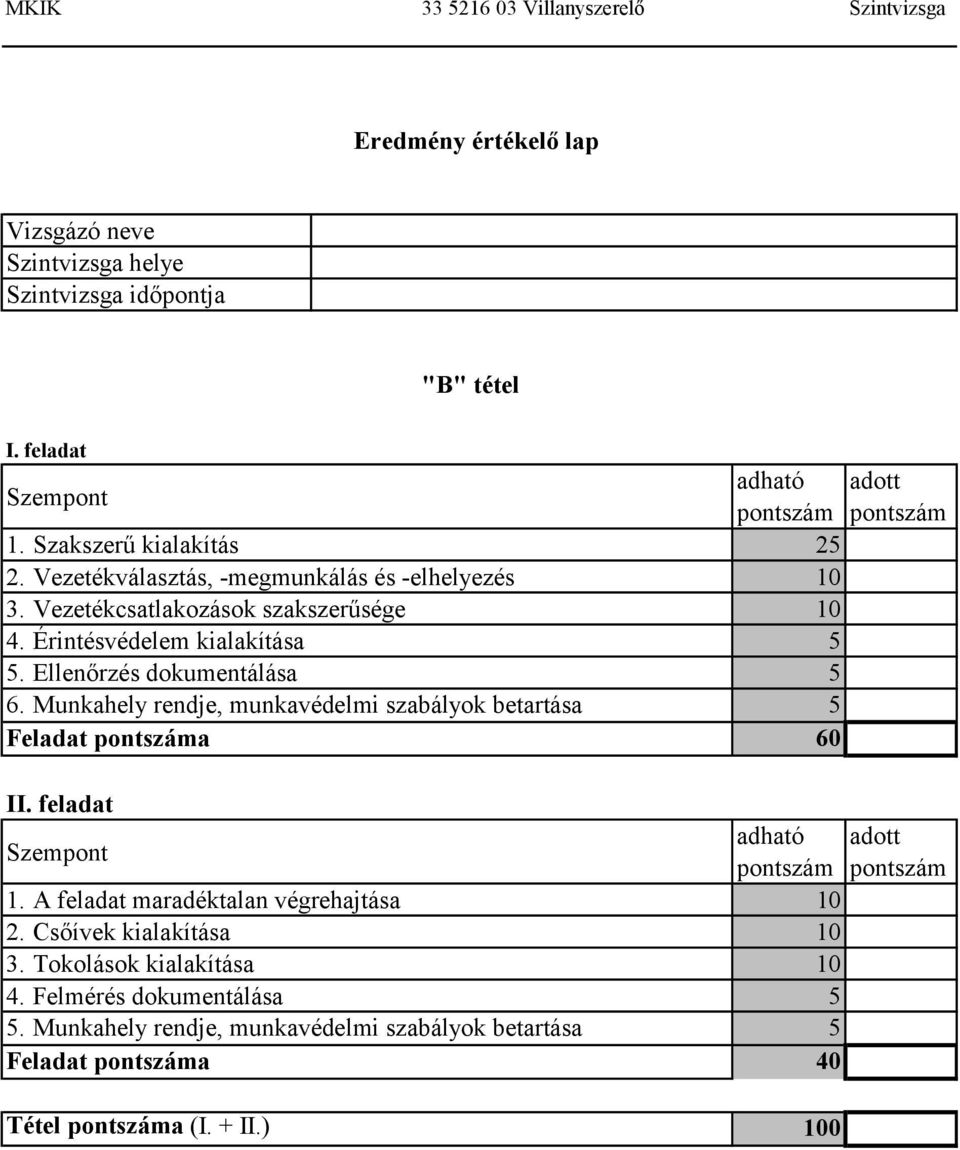

12 Eredmény értékelő lap Vizsgázó neve Szintvizsga helye Szintvizsga időpontja "B" tétel I. feladat Szempont adható pontszám 1. Szakszerű kialakítás Vezetékválasztás, -megmunkálás és -elhelyezés Vezetékcsatlakozások szakszerűsége Érintésvédelem kialakítása 5 5. Ellenőrzés dokumentálása 5 6. Munkahely rendje, munkavédelmi szabályok betartása 5 Feladat pontszáma 60 II. feladat Szempont adható pontszám 1. A feladat maradéktalan végrehajtása Csőívek kialakítása Tokolások kialakítása Felmérés dokumentálása 5 5. Munkahely rendje, munkavédelmi szabályok betartása 5 Feladat pontszáma 40 Tétel pontszáma (I. + II.) 100 adott pontszám adott pontszám
