1 Kezelési és szerelési útmutató A Villa rendszer C3S alap, C3K kódzáras,

2 C3C proxy Alapvető funkció 1. A színes vagy fekete-fehér CCD kamera 2. infra éjjellátó funkció 3. Csengetés beltéri monitoron 4. Kódnyitás (nem kötelező) 5. Proxy olvasó

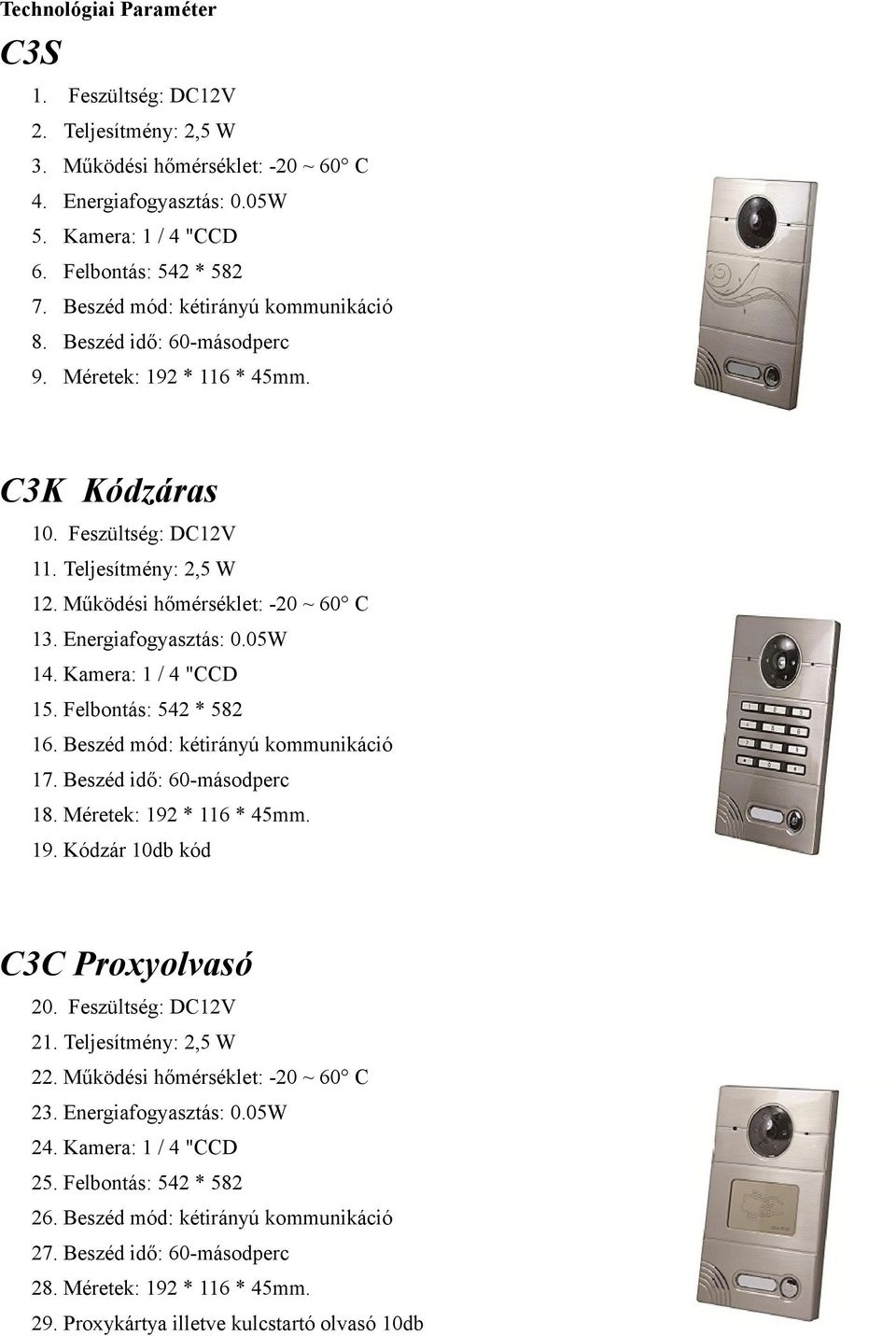

3 Technológiai Paraméter C3S 1. Feszültség: DC12V 2. Teljesítmény: 2,5 W 3. Működési hőmérséklet: -20 ~ 60 C 4. Energiafogyasztás: 0.05W 5. Kamera: 1 / 4 "CCD 6. Felbontás: 542 * Beszéd mód: kétirányú kommunikáció 8. Beszéd idő: 60-másodperc 9. Méretek: 192 * 116 * 45mm. C3K Kódzáras 10. Feszültség: DC12V 11. Teljesítmény: 2,5 W 12. Működési hőmérséklet: -20 ~ 60 C 13. Energiafogyasztás: 0.05W 14. Kamera: 1 / 4 "CCD 15. Felbontás: 542 * Beszéd mód: kétirányú kommunikáció 17. Beszéd idő: 60-másodperc 18. Méretek: 192 * 116 * 45mm. 19. Kódzár 10db kód C3C Proxyolvasó 20. Feszültség: DC12V 21. Teljesítmény: 2,5 W 22. Működési hőmérséklet: -20 ~ 60 C 23. Energiafogyasztás: 0.05W 24. Kamera: 1 / 4 "CCD 25. Felbontás: 542 * Beszéd mód: kétirányú kommunikáció 27. Beszéd idő: 60-másodperc 28. Méretek: 192 * 116 * 45mm. 29. Proxykártya illetve kulcstartó olvasó 10db

Energiafogyasztás: 0.05W 14. Kamera: 1 / 4 "CCD 15. Felbontás: 542 * 582 16. Beszéd mód: kétirányú kommunikáció 17. Beszéd idő: 60-másodperc 18. Méretek: 192 * 116 * 45mm. 19. Kódzár 10db kód C3C Proxyolvasó 20.

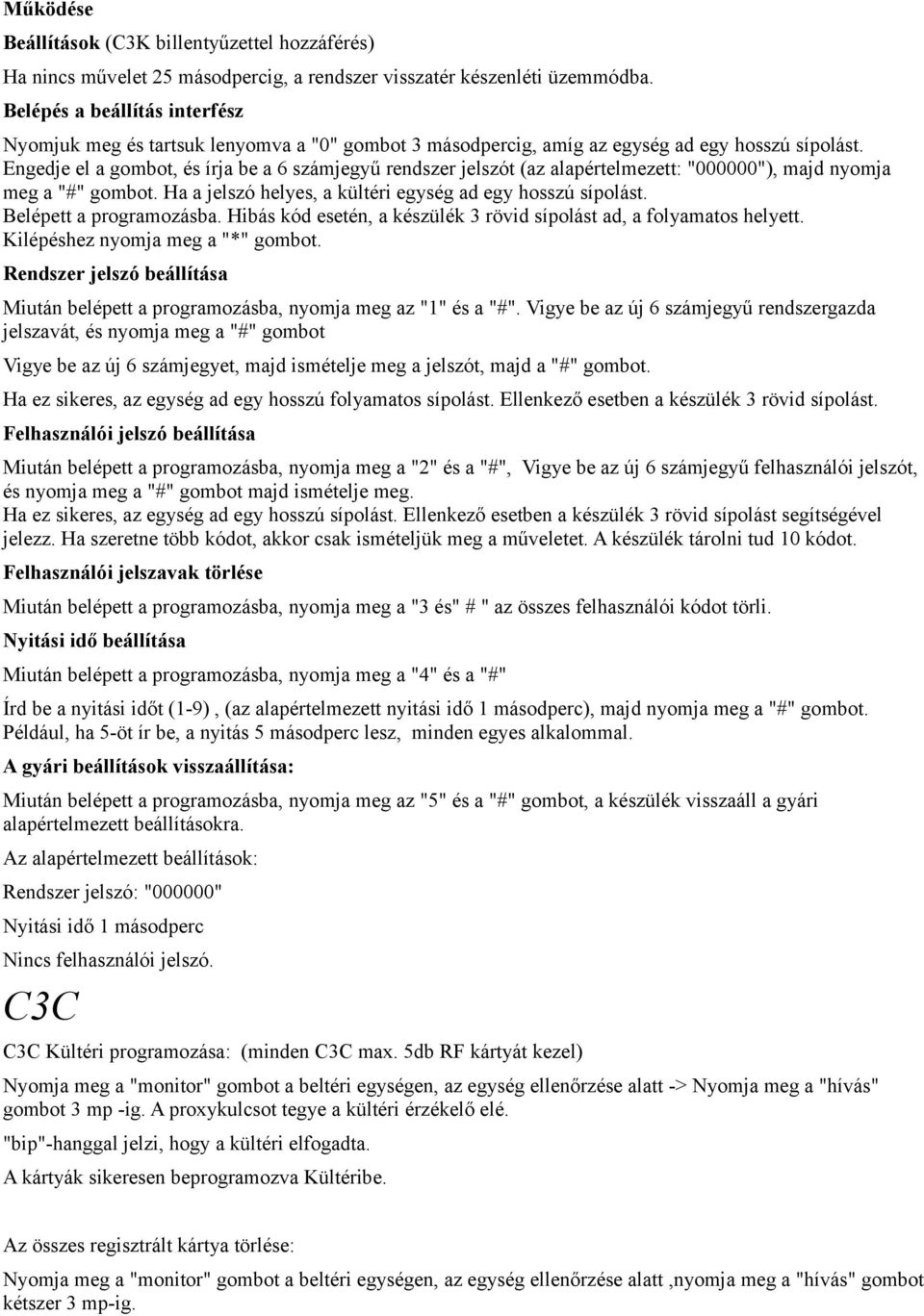

4 Működése Beállítások (C3K billentyűzettel hozzáférés) Ha nincs művelet 25 másodpercig, a rendszer visszatér készenléti üzemmódba. Belépés a beállítás interfész Nyomjuk meg és tartsuk lenyomva a "0" gombot 3 másodpercig, amíg az egység ad egy hosszú sípolást. Engedje el a gombot, és írja be a 6 számjegyű rendszer jelszót (az alapértelmezett: "000000"), majd nyomja meg a "#" gombot. Ha a jelszó helyes, a kültéri egység ad egy hosszú sípolást. Belépett a programozásba. Hibás kód esetén, a készülék 3 rövid sípolást ad, a folyamatos helyett. Kilépéshez nyomja meg a "*" gombot. Rendszer jelszó beállítása Miután belépett a programozásba, nyomja meg az "1" és a "#". Vigye be az új 6 számjegyű rendszergazda jelszavát, és nyomja meg a "#" gombot Vigye be az új 6 számjegyet, majd ismételje meg a jelszót, majd a "#" gombot. Ha ez sikeres, az egység ad egy hosszú folyamatos sípolást. Ellenkező esetben a készülék 3 rövid sípolást. Felhasználói jelszó beállítása Miután belépett a programozásba, nyomja meg a "2" és a "#", Vigye be az új 6 számjegyű felhasználói jelszót, és nyomja meg a "#" gombot majd ismételje meg. Ha ez sikeres, az egység ad egy hosszú sípolást. Ellenkező esetben a készülék 3 rövid sípolást segítségével jelezz. Ha szeretne több kódot, akkor csak ismételjük meg a műveletet. A készülék tárolni tud 10 kódot. Felhasználói jelszavak törlése Miután belépett a programozásba, nyomja meg a "3 és" # " az összes felhasználói kódot törli. Nyitási idő beállítása Miután belépett a programozásba, nyomja meg a "4" és a "#" Írd be a nyitási időt (1-9), (az alapértelmezett nyitási idő 1 másodperc), majd nyomja meg a "#" gombot. Például, ha 5-öt ír be, a nyitás 5 másodperc lesz, minden egyes alkalommal. A gyári beállítások visszaállítása: Miután belépett a programozásba, nyomja meg az "5" és a "#" gombot, a készülék visszaáll a gyári alapértelmezett beállításokra. Az alapértelmezett beállítások: Rendszer jelszó: "000000" Nyitási idő 1 másodperc Nincs felhasználói jelszó. C3C C3C Kültéri programozása: (minden C3C max. 5db RF kártyát kezel) Nyomja meg a "monitor" gombot a beltéri egységen, az egység ellenőrzése alatt -> Nyomja meg a "hívás" gombot 3 mp -ig. A proxykulcsot tegye a kültéri érzékelő elé. "bip"-hanggal jelzi, hogy a kültéri elfogadta. A kártyák sikeresen beprogramozva Kültéribe. Az összes regisztrált kártya törlése: Nyomja meg a "monitor" gombot a beltéri egységen, az egység ellenőrzése alatt,nyomja meg a "hívás" gombot kétszer 3 mp-ig.

Engedje el a gombot, és írja be a 6 számjegyű rendszer jelszót (az alapértelmezett: "000000"), majd nyomja meg a "#" gombot. Ha a jelszó helyes, a kültéri egység ad egy hosszú sípolást.

5 Alapműveletek Beltéri monitor csengetése Nyomja meg a hívás gombot, közvetlenül hívja a beltéri monitort. A csengetési hang beltéri monitoron hallható. Kilépés gomb (ha telepítette a kilépés gombot) nyomja meg a kilépés gombot, mely kapcsolódik a kültéri panelhez. Kódzár: Adja meg a felhasználó kódját, majd nyomja meg a "#" gombot. C3S Mágneszár működési diagram Választható 1: Mágneszárnyitást az alábbi rajz alapján kösse be. A nyitást a felhasznált ereken keresztül adja. A kaputelefon 1s. ideig adja a nyitási feszültséget, ezért impulzusos mágneszárral szereljük - kivétel a C3K kültéribe beállíthatjuk a mágneszár nyitási időt-

Kódzár: Adja meg a felhasználó kódját, majd nyomja meg a "#" gombot.

6 C3K és C3C kültéri Mágneszárnyitást az alábbi rajz alapján kösse be. A nyitást a felhasznált ereken keresztül adja. A kaputelefon a beállított ideig adja a nyitási feszültséget, kimeneti gomb is található rajta.

7 Fontos a csatlakozási pontok, mellékelt borítókkal, vízhatlanná tétele. Telepítés Megjegyzés: A névtáblába lehet írni a nevet.

8 Kezelés és karbantartás 1. Ne tegye a készüléket mágneses terület közelébe, mint pl. a televízió, vagy videomagnó, stb. 2. Ne ejtse le, ne ütögesse vagy rázza a készüléket. 3. Ne tegye a készüléket túl meleg helyre. 4. Ne tisztítsa a készüléket folyékony, vagy aeroszolos tisztítószerekkel, benzinnel, vagy más típusú gyúlékony folyadékokkal. 5. Ne próbálja megjavítani, javításával, a burkolat felnyitásával elveszítheti a garanciáját, vagy áramütésnek teheti ki magát. Garanciális szerviz: Robitel 8412 Gyulafirátót Füzesi út 41. Jótállási jegy típusú gy. számú (vásárlás dátuma: vevő neve: ) berendezés, melyre a GARANCIAVISELŐ és a szerződött szerviz a vásárlás napjától számított 12 hónapig terjedő, a mellékelt feltételek szerinti jótállást vállal. A GARANCIAVISELŐ javítószolgálatot és az alkatrészellátást a jótállás után, a vásárlás napjától számított 5 évig (jogszabály szerint) biztosítja. FIGYELEM! Amennyiben a vásárolt termék magyar nyelvű kezelési útmutatója kötelező karbantartást ír elő, ennek be nem tartása a garancia megvonásával jár. A szelvény: B szelvény: C szelvény: Bejelentés dátuma: Bejelentés dátuma: Bejelentés dátuma: Elkészülés kelte: Elkészülés kelte: Elkészülés kelte: Javított hiba: Javított hiba: Javított hiba: Alkatrész: Alkatrész: Alkatrész: Szerviz: Szerviz: Szerviz: Munkalapszám: Munkalapszám: Munkalapszám: Használható lakáskészülékek, monitorok G9 I

Ne próbálja megjavítani, javításával, a burkolat felnyitásával elveszítheti a garanciáját, vagy áramütésnek teheti ki magát. Garanciális szerviz: Robitel 8412 Gyulafirátót Füzesi út 41.
