1 JDJ -200 Halogén detektor felhasználói útmutató 1

2 Általános információk Az új JDJ-200-as termékünk egyesíti magában a könnyű kezelhetőséget, a stabil működést és a kis méretet, ezáltal válik az ideális es gazdaságos halogén szivárgásérzékelővé. Funkciók Minden tipusú halogénhűtőközeg érzékelésére alkalmas Az érzékenység bármikor állítható és automatikusan is állítható a legjobb érzékelési szintre Belső érzékeny IC ultra alacsony fogyasztású áramkörökkel es alacsony energiafogyasztással 3 színű töltöttség kijelző Kiváló szenzor, magas érzékenység, hosszabb használati idő Felépítés 1. Érzékelő csúcs 2. Rugalmas szonda 3. Jelző fény 4. Csipogó 5. Ki/Be és érzékenység beállítás 6. Elemtartó 7. Burkolat Elem töltöttség kijelzés Az első kijelző mutatja az érzékelést és a telepek töltöttségét. Zöld - Normál töltöttség Sárga - Az elemek merülőben vannak, csere szükséges - Az elemek töltöttsége a működéshez szükséges szint alatt van 2

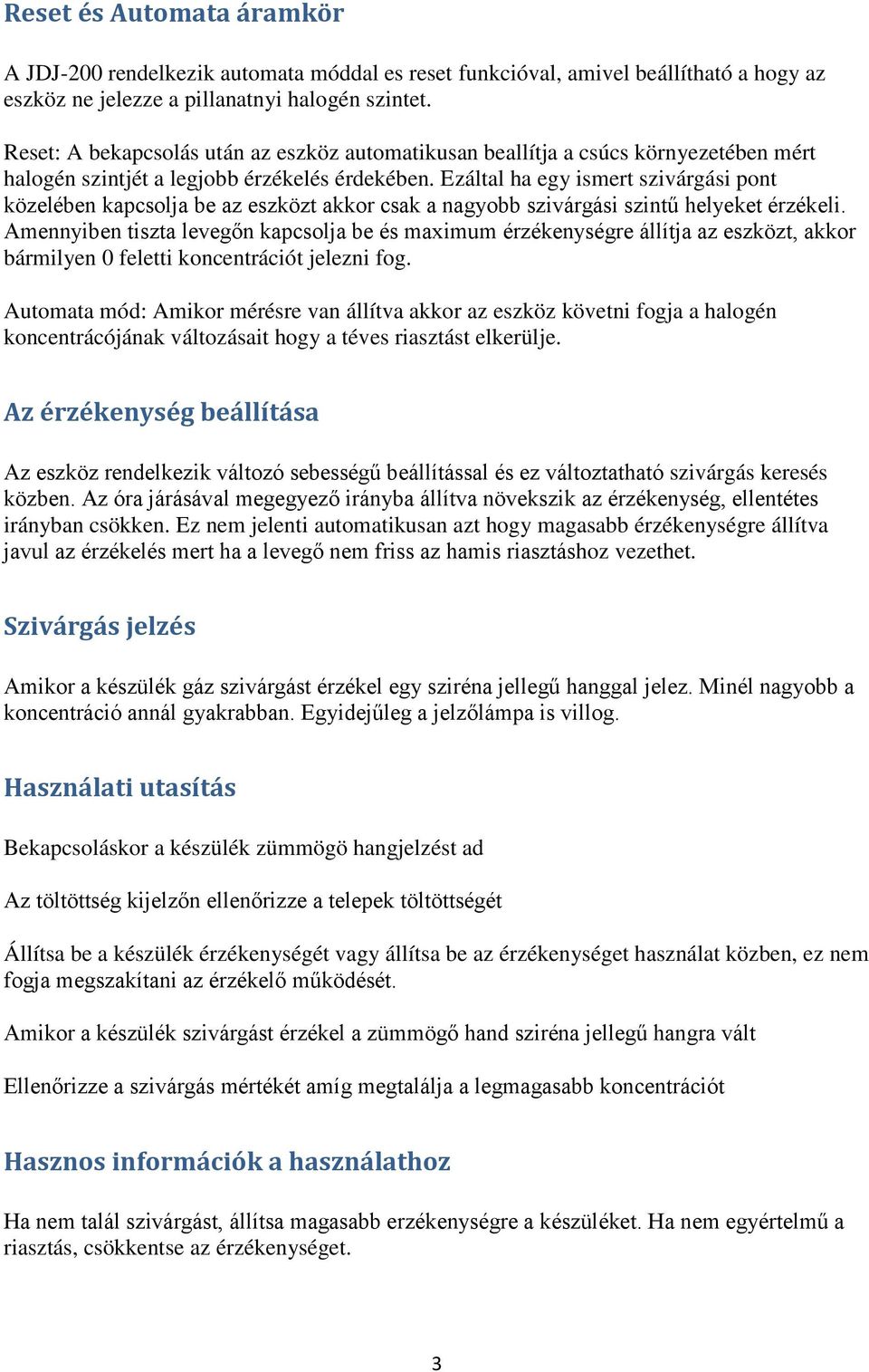

3 Reset és Automata áramkör A JDJ-200 rendelkezik automata móddal es reset funkcióval, amivel beállítható a hogy az eszköz ne jelezze a pillanatnyi halogén szintet. Reset: A bekapcsolás után az eszköz automatikusan beallítja a csúcs környezetében mért halogén szintjét a legjobb érzékelés érdekében. Ezáltal ha egy ismert szivárgási pont közelében kapcsolja be az eszközt akkor csak a nagyobb szivárgási szintű helyeket érzékeli. Amennyiben tiszta levegőn kapcsolja be és maximum érzékenységre állítja az eszközt, akkor bármilyen 0 feletti koncentrációt jelezni fog. Automata mód: Amikor mérésre van állítva akkor az eszköz követni fogja a halogén koncentrácójának változásait hogy a téves riasztást elkerülje. Az érzékenység beállítása Az eszköz rendelkezik változó sebességű beállítással és ez változtatható szivárgás keresés közben. Az óra járásával megegyező irányba állítva növekszik az érzékenység, ellentétes irányban csökken. Ez nem jelenti automatikusan azt hogy magasabb érzékenységre állítva javul az érzékelés mert ha a levegő nem friss az hamis riasztáshoz vezethet. Szivárgás jelzés Amikor a készülék gáz szivárgást érzékel egy sziréna jellegű hanggal jelez. Minél nagyobb a koncentráció annál gyakrabban. Egyidejűleg a jelzőlámpa is villog. Használati utasítás Bekapcsoláskor a készülék zümmögö hangjelzést ad Az töltöttség kijelzőn ellenőrizze a telepek töltöttségét Állítsa be a készülék érzékenységét vagy állítsa be az érzékenységet használat közben, ez nem fogja megszakítani az érzékelő működését. Amikor a készülék szivárgást érzékel a zümmögő hand sziréna jellegű hangra vált Ellenőrizze a szivárgás mértékét amíg megtalálja a legmagasabb koncentrációt Hasznos információk a használathoz Ha nem talál szivárgást, állítsa magasabb erzékenységre a készüléket. Ha nem egyértelmű a riasztás, csökkentse az érzékenységet. 3

4 Amikor a készülék szivárgást érzékel akkor automatikusan megemeli az alapszintet ha hosszabb ideig nem változtatja az érzékelő pozícióját és a riasztás elhallgat. Szeles környezetben nagyobb szivárgások keresése is bonyolult ezért javaslott a viszgált terület szélvédelmét megoldani. A készülék akkor is hibás jelzést adhat ha az érzékelő nedvességgel vagy oldószerrel érintkezik ezért kerülje el ilyen anyagok érintését az érzékelővel. Javasolt használat Amennyiben autók klímaberendezéseinek viszgálatára használja az eszközt, a motort a vizsgálat idejére állítsa le. A légkondicionáló és hűtő berendezéseknek megfelelő mennyiségű feltöltött gázzal kell rendelkezniük a megfelelő működéshez (340kpa/51psi) amikor nincsenek működésben. 15C fok alatt a szivárgások nehezebben mérhetők mert megváltoznak a nyomásviszonyok. Tartsa tisztán az érzékelő csúcsot akkor is ha a vizsgált terület nem tiszta. Ha a vizsgált felület nedves, száraz ruhával törölje le vagy sűrített levegővel fujja le. Tisztítószerek használata nem ajánlott mert a készülék érzékeny lehet valamely összetevőre. Vizuálisan vizsgálja meg a hűtő rendszert látható hűtőközeg szivárgás vagy korrózió nyomai után. Minden kérdéses területet vizsgáljon meg a készülékkel. Minden vizsgált terület felett húzza el lassan az érzékelőt 25-50mm/másodperc sebesség körül és ne közelebb mint 5mm távolságra. Lassabb és közelebbi mozgatás esetén nagyobb eséllyel találhatja meg a szivárgást. A megtalált szivárgást a következő képpen ellenőrizze: Sűrített levegővel fújja le az ellenőrzött területet többször is ha szükséges. Nagyobb szivárgás esetén ez megkönnyítheti a szivárgás pontos helyének meghatározását. Először vigye a készüléket friss levegőre és resetelje. Ezután az érzékelő csúcsot vigye a szivárgás területéhez a lehető leg közelebb amíg a szivárgás pontos helye egyértelművé nem válik. Autó légkondícionáló rendszerek A párologtató szivárgásmérésekor a légkondícionálót állítsa legalább 15 másodpercig a legmagasabb állásba, utána állítsa le es várjon 10 percet hogy a hűtőközeg felgyűljön. Ezután a készüléket helyezze a kivezető nyíláshoz és ha itt nem érzékel szivárgást, kövesse végig a légkondícionáló rendszer komponenseit amig a szivárgás helye egyértelművé nem válik. Egyéb hűtő rendszerek 4

5 A hűtő rendszerek szervizelése után szivárgás vizsgálat szükséges. Felhasználási módok: A JDJ-200-as a következő területeken használható: Bármilyen rendszer vagy tároló szivárgásvizsgálatára. Minden halogén anyag jelenlétére reagál (klór es fluor tartalom). Ez a következőket is magában foglalja: CFC - pl. R12,R11,R500,R503, stb. HCFC - pl. R22, R123, R124, R502, stb. HFC - pl. R134a, R404a, R125, stb. Keverékek, mint AZ-50, HP62, MP39, stb. Etilén-oxid gázszivárgás észlelése kórházi berendezéseknél SF-6 nagyfeszültségű rendszereknél A legtöbb gáz érzékelésére alkalmas ami tartalmaz klórt, fluort vagy brómot (halogén gázok) Tisztítószerekben használt anyagokra is reagál, mint a perchloroethy Tűzoltó rendszerekben használt halogén gázok érzékelésére is alkalmas Karbantartás A készülék megfelelő karbantartása nagyon fontos. A következő utasítások betartásával meghosszabbíthatja a készülék élettartamát: Az érzékelőt tartsa tisztán és nedvességtől távol Ha az érzékelő mégis koszos lesz gyenge oldószerrel tisztítsa de ne tegye ki néhány másodpercnél hosszabb időre az oldószer hatásának. Ezután száraz ruhával vagy sűrített levegővel távolítsa el a szennyeződést. Sose használja a következő anyagokat a tisztításhoz: benzín, turpentin, ásványi anyagok, stb. Az érzékelő csúcs cseréje előtt kapcsolja ki a készüléket. Amennyiben elmulaszja ezt megtenni fennáll egy gyenge áramütés veszélye! Az érzékelő csúcs cseréje: Idővel az érzékelő csúcs cseréje esedékessé válik és le kell cserélni. Nehéz megmondani hogy ez mennyi időnként esedékes mert ez a használat módjátol és gyakoriságától függ. Amennyiben az érzékelés minősége jelentősen visszaesik az érzékelő cseréje szükséges. Hosszabb tárolás esetén távolítsa el az elemeket 5

6 Ha nem működik a készülék, vizsgálja meg az elemek állapotát és az érzékelő csúcs rögzítését a szondához. A készülék szervizen kívüli megbontása a garancia elvesztésével jár Specifikáció Hőmérséklet tartomány: 0C-52C Maximális érzékenység: 6gr/yr halogén anyagkoncentráció Elemek élettartama: kb 50 óra normál használat mellett Reakció idő: azonnali Használat módja: folyamatos Szonda hossza: 20cm Befoglaló méretek: 22.9cm X 6.5cm X 6.5cm Bemelegedés: kb 6 másodperc Reset idő: 2-10 másodperc Áramellátás: DC6V 4db elem Garancia: Amennyiben egy éven belül a készülék gyártási hiba okán használhatatlanná válik ingyenesen javítjuk vagy cseréljük a számla bemutatása ellenében. A garancia kiterjed minden javítható részre amennyiben nem kísérelték meg a készülék javítását korábban. Garancia érvényesítése előtt kérjük olvassa át az útmutatót. 6
