1 Épületek gázellátása A nyomásszabályozó állomások kialakítása Vízellátás, csatornázás, gázellátás I november 2.

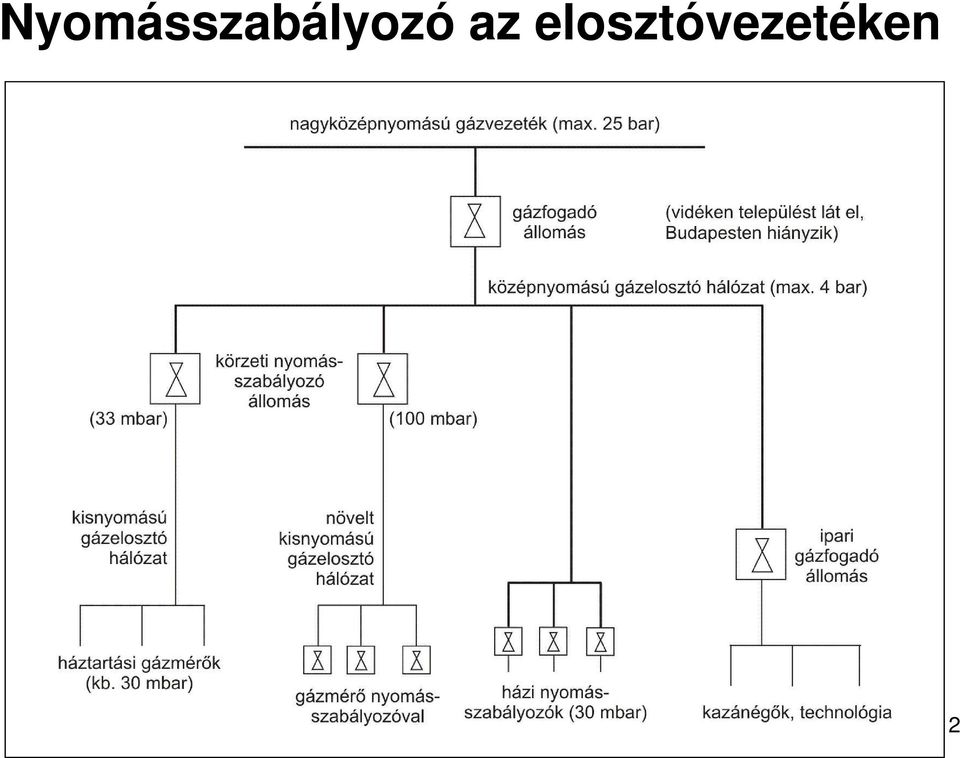

2 Nyomásszabályozó az elosztóvezetéken 2

3 A nyomásszabályozó állomások feladata A nyomásszabályozó állomás feladata, hogy az érkezı gáz nyomását az állomás után jelentkezı igényeknek megfelelıen csökkentse. Az állomás legfontosabb eleme a nyomásszabályozó-nyomáscsökkentı készülék, amely biztosítja, hogy a változó bemenı oldali paraméterek ellenére a kilépı oldalon a gáz a kívánt nyomáson és térfogatárammal rendelkezésre álljon. A nyomásszabályozón kívül más, a biztonságos gázellátást szolgáló szerelvények is találhatók itt, mint gázszőrı, biztonsági gyorszár, lefúvató-, kerülı-, nyomásmérı-regisztráló és elzáró szerelvények. 3

Az állomás legfontosabb eleme a nyomásszabályozó-nyomáscsökkentı készülék, amely biztosítja, hogy a változó bemenı oldali paraméterek ellenére a

4 A nyomásszabályozó állomások csoportosítása Rendeltetés szerint a lakossági-kommunális gázellátásban beszélünk körzeti nyomásszabályozó állomásról, amelyet az elosztói engedélyes üzemeltet, és feladata egy vagy több település, vagy egy városrész gázellátásának biztosítása, fogyasztói nyomásszabályozó állomásról, amely a fogyasztó területén és üzemeltetésében egy vagy több fogyasztó ellátást biztosítja. 4

egy vagy több település, vagy egy városrész gázellátásának biztosítása, fogyasztói nyomásszabályozó

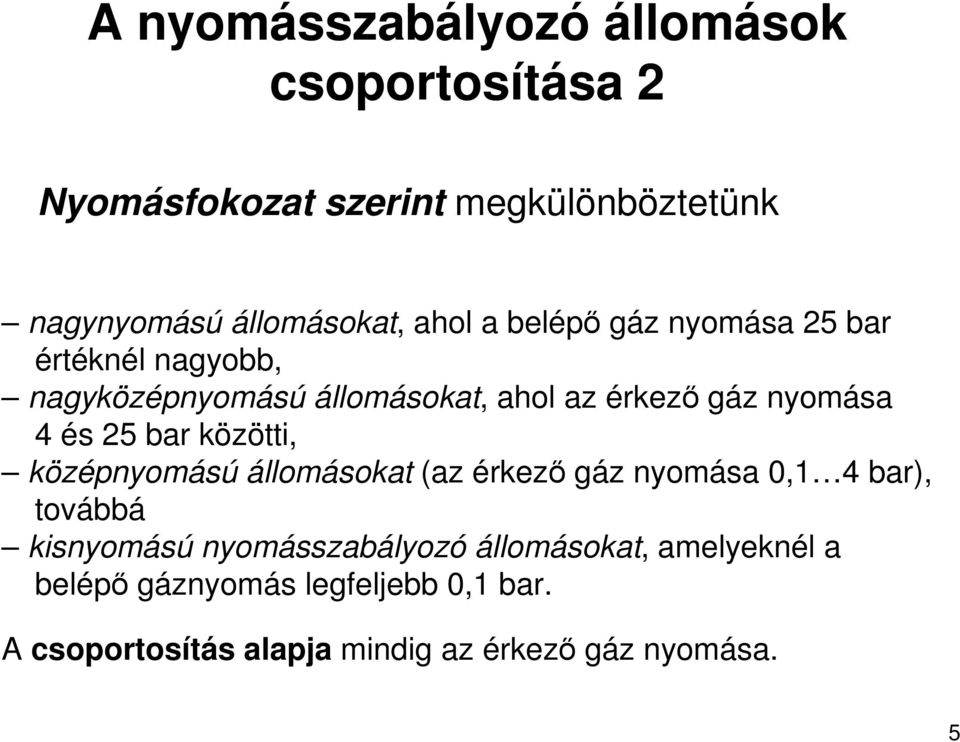

5 A nyomásszabályozó állomások csoportosítása 2 Nyomásfokozat szerint megkülönböztetünk nagynyomású állomásokat, ahol a belépı gáz nyomása 25 bar értéknél nagyobb, nagyközépnyomású állomásokat, ahol az érkezı gáz nyomása 4 és 25 bar közötti, középnyomású állomásokat (az érkezı gáz nyomása 0,1 4 bar), továbbá kisnyomású nyomásszabályozó állomásokat, amelyeknél a belépı gáznyomás legfeljebb 0,1 bar. A csoportosítás alapja mindig az érkezı gáz nyomása. 5

25 bar közötti, középnyomású állomásokat (az érkezı gáz nyomása 0,1 4 bar), továbbá kisnyomású nyomásszabályozó

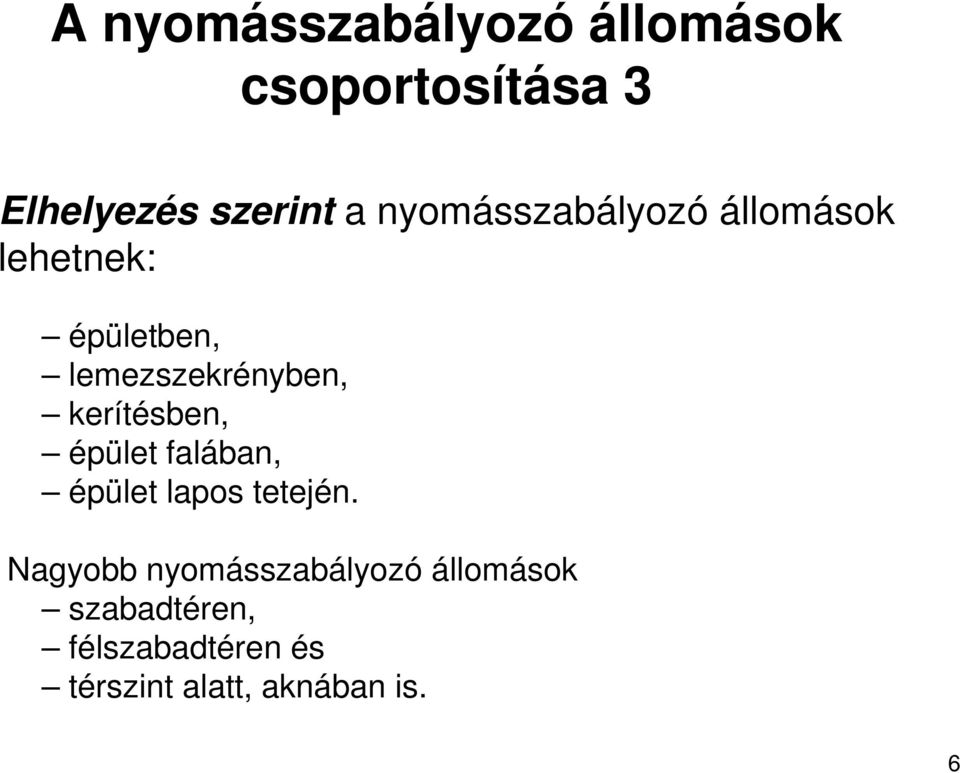

6 A nyomásszabályozó állomások csoportosítása 3 Elhelyezés szerint a nyomásszabályozó állomások lehetnek: épületben, lemezszekrényben, kerítésben, épület falában, épület lapos tetején. Nagyobb nyomásszabályozó állomások szabadtéren, félszabadtéren és térszint alatt, aknában is. 6

kerítésben, épület falában, épület lapos tetején.

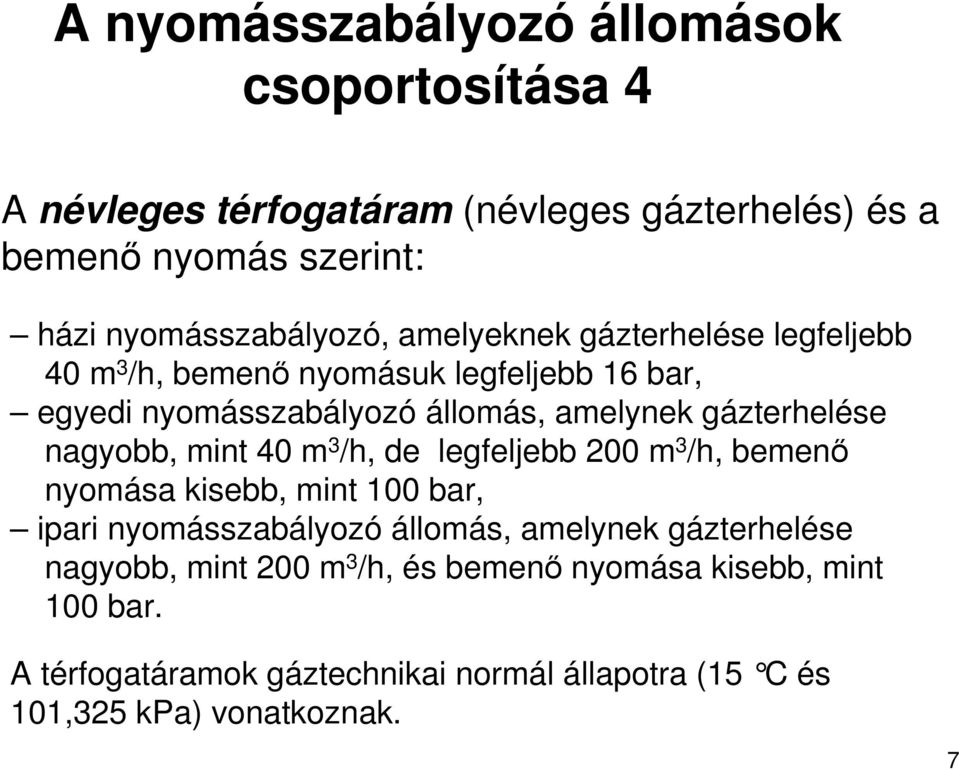

7 A nyomásszabályozó állomások csoportosítása 4 A névleges térfogatáram (névleges gázterhelés) és a bemenı nyomás szerint: házi nyomásszabályozó, amelyeknek gázterhelése legfeljebb 40 m 3 /h, bemenı nyomásuk legfeljebb 16 bar, egyedi nyomásszabályozó állomás, amelynek gázterhelése nagyobb, mint 40 m 3 /h, de legfeljebb 200 m 3 /h, bemenı nyomása kisebb, mint 100 bar, ipari nyomásszabályozó állomás, amelynek gázterhelése nagyobb, mint 200 m 3 /h, és bemenı nyomása kisebb, mint 100 bar. A térfogatáramok gáztechnikai normál állapotra (15 C és 101,325 kpa) vonatkoznak. 7

gázterhelése nagyobb, mint 40 m 3 /h, de legfeljebb 200 m 3 /h, bemenı nyomása kisebb, mint 100 bar, ipari nyomásszabályozó állomás, amelynek

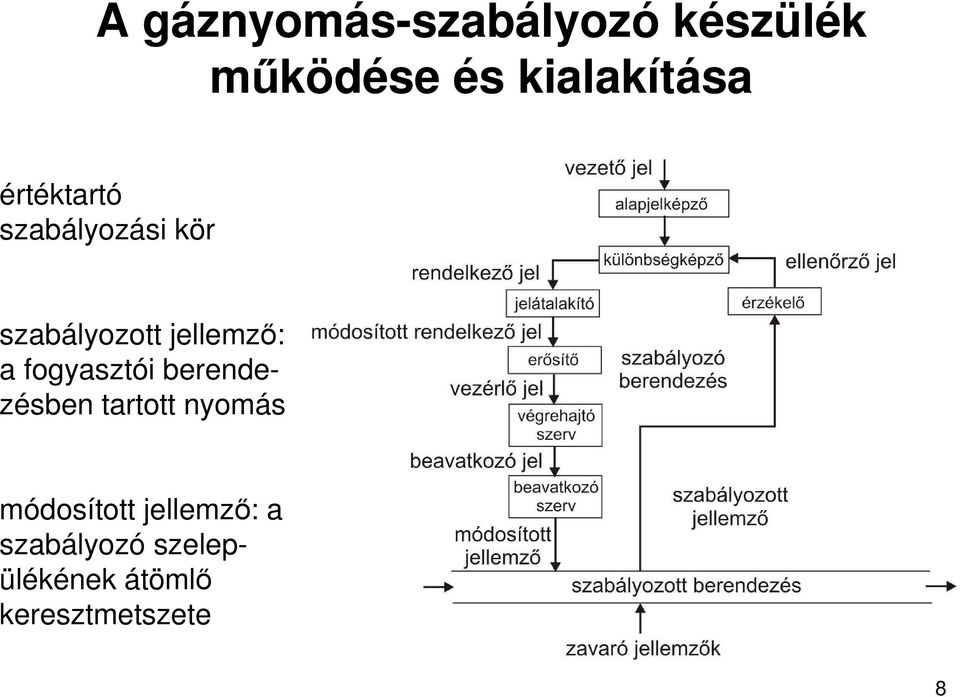

8 A gáznyomás-szabályozó készülék mőködése és kialakítása értéktartó szabályozási kör szabályozott jellemzı: a fogyasztói berendezésben tartott nyomás módosított jellemzı: a szabályozó szelepülékének átömlı keresztmetszete 8

fogyasztói berendezésben tartott nyomás módosított

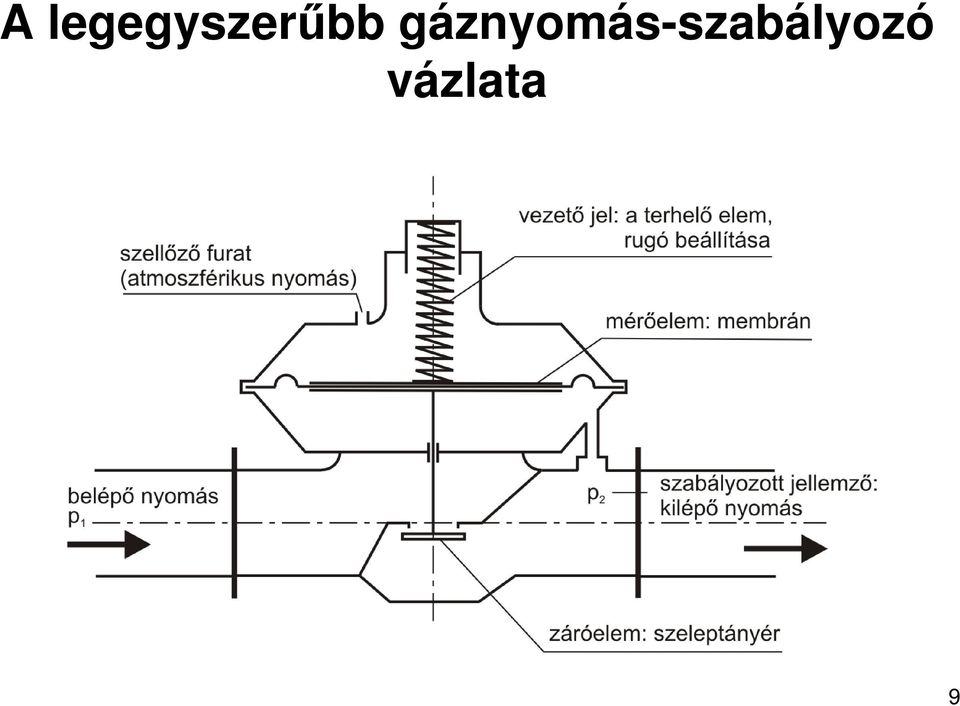

9 A legegyszerőbb gáznyomás-szabályozó vázlata 9

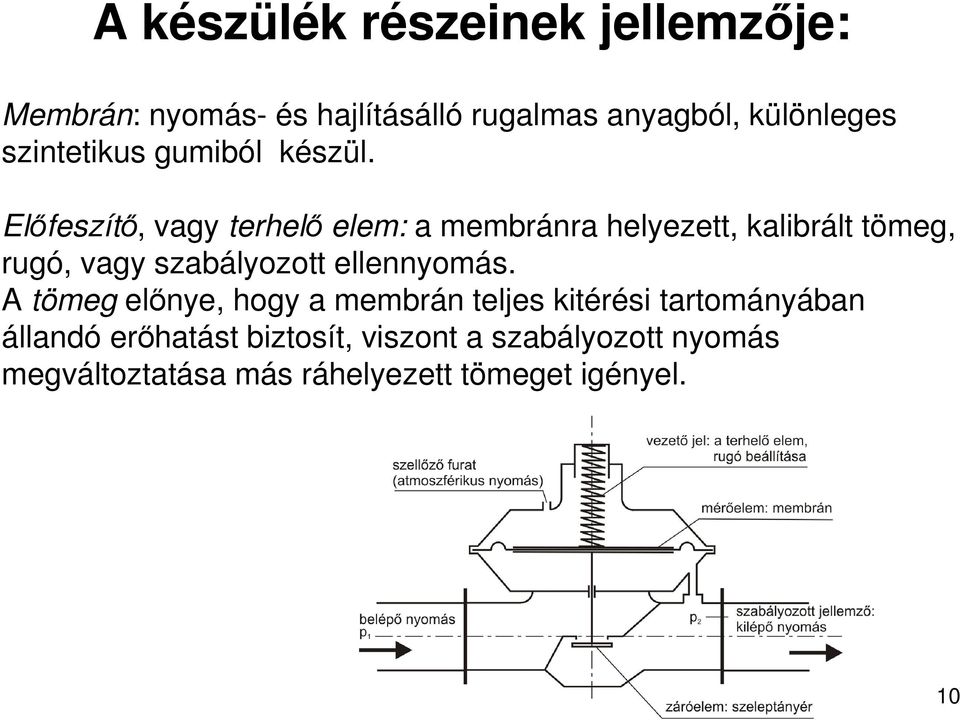

10 A készülék részeinek jellemzıje: Membrán: nyomás- és hajlításálló rugalmas anyagból, különleges szintetikus gumiból készül. Elıfeszítı, vagy terhelı elem: a membránra helyezett, kalibrált tömeg, rugó, vagy szabályozott ellennyomás. A tömeg elınye, hogy a membrán teljes kitérési tartományában állandó erıhatást biztosít, viszont a szabályozott nyomás megváltoztatása más ráhelyezett tömeget igényel. 10

Elıfeszítı, vagy terhelı elem: a membránra helyezett, kalibrált tömeg, rugó, vagy szabályozott

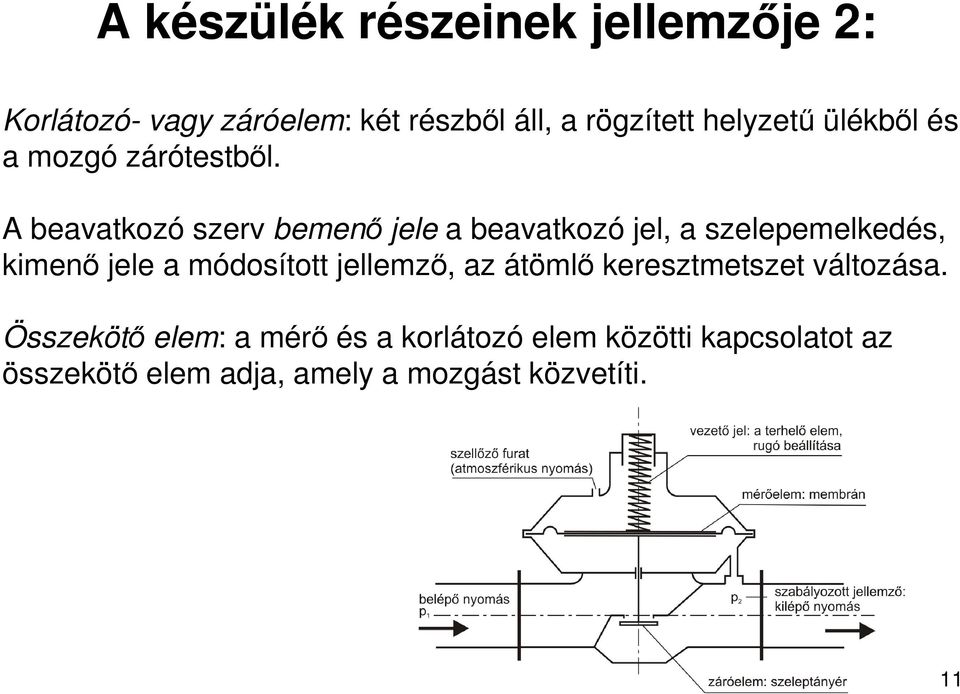

11 A készülék részeinek jellemzıje 2: Korlátozó- vagy záróelem: két részbıl áll, a rögzített helyzető ülékbıl és a mozgó zárótestbıl. A beavatkozó szerv bemenı jele a beavatkozó jel, a szelepemelkedés, kimenı jele a módosított jellemzı, az átömlı keresztmetszet változása. Összekötı elem: a mérı és a korlátozó elem közötti kapcsolatot az összekötı elem adja, amely a mozgást közvetíti. 11

A beavatkozó szerv bemenı jele a beavatkozó jel, a szelepemelkedés, kimenı jele a módosított

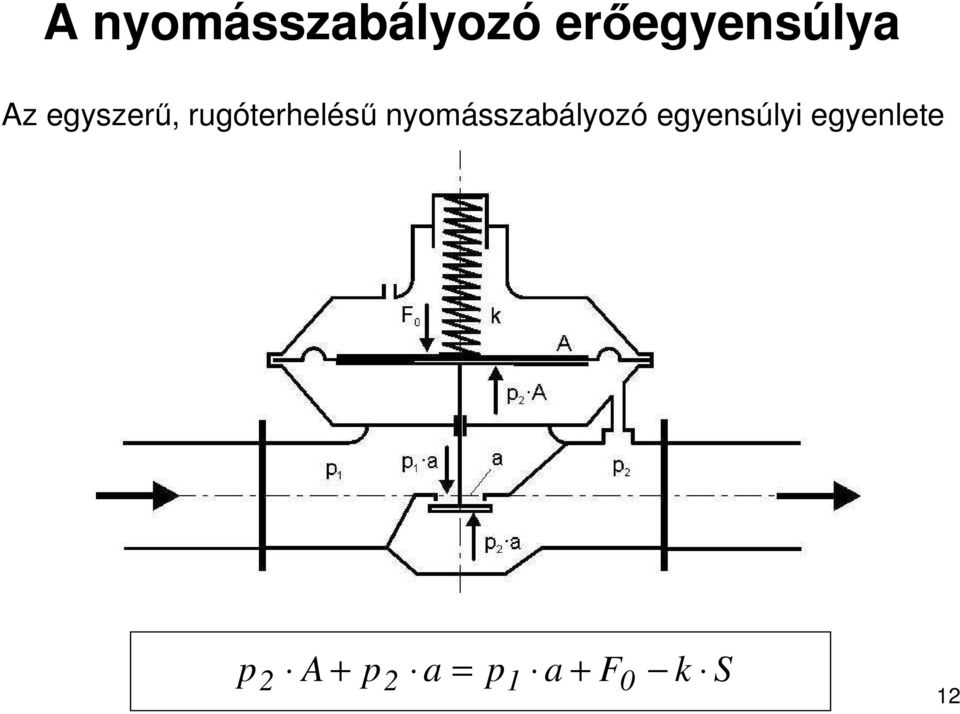

12 A nyomásszabályozó erıegyensúlya Az egyszerő, rugóterheléső nyomásszabályozó egyensúlyi egyenlete p 0 2 A + p2 a = p1 a + F k S 12

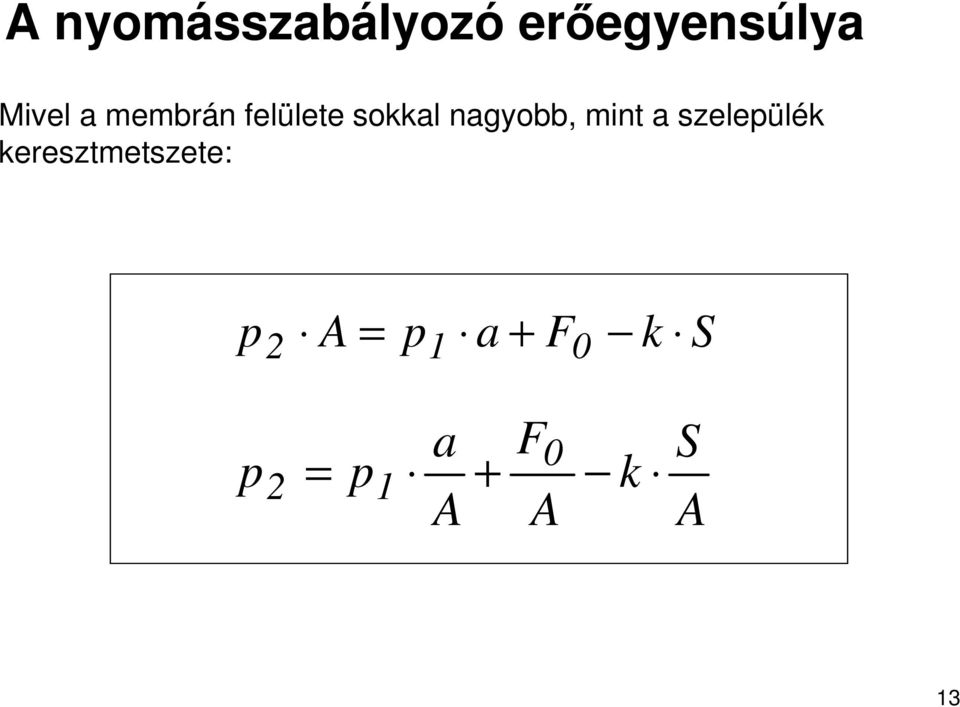

13 A nyomásszabályozó erıegyensúlya Mivel a membrán felülete sokkal nagyobb, mint a szelepülék keresztmetszete: p 0 2 A = p1 a + F k S a F0 p2 = p1 + k A A S A 13

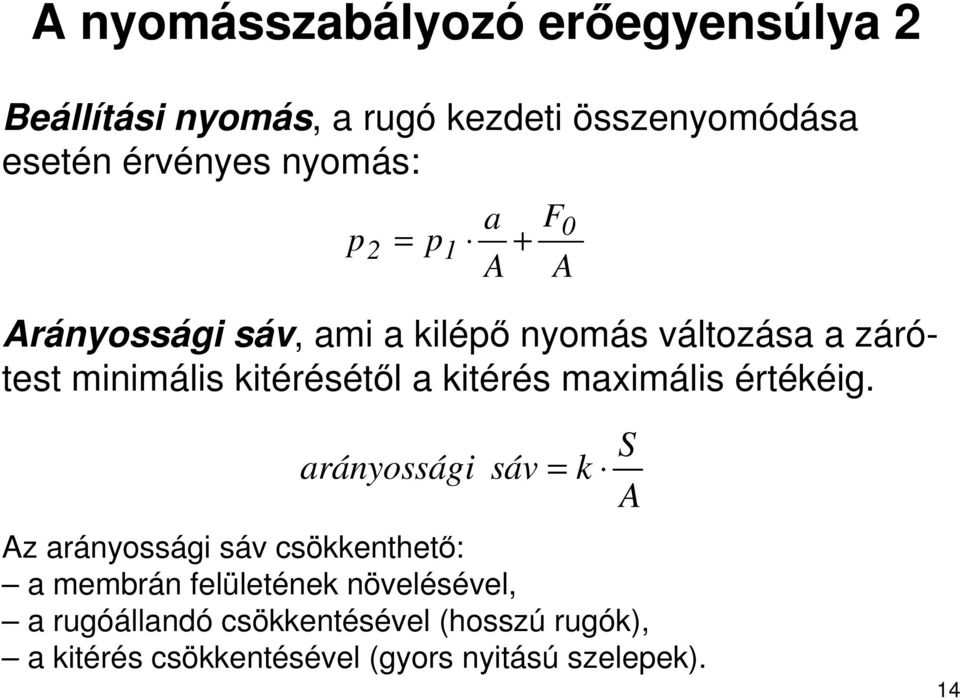

14 A nyomásszabályozó erıegyensúlya 2 Beállítási nyomás, a rugó kezdeti összenyomódása esetén érvényes nyomás: a p2 = p1 + A Arányossági sáv, ami a kilépı nyomás változása a zárótest minimális kitérésétıl a kitérés maximális értékéig. F 0 A arányossági sáv Az arányossági sáv csökkenthetı: a membrán felületének növelésével, a rugóállandó csökkentésével (hosszú rugók), a kitérés csökkentésével (gyors nyitású szelepek). = k S A 14

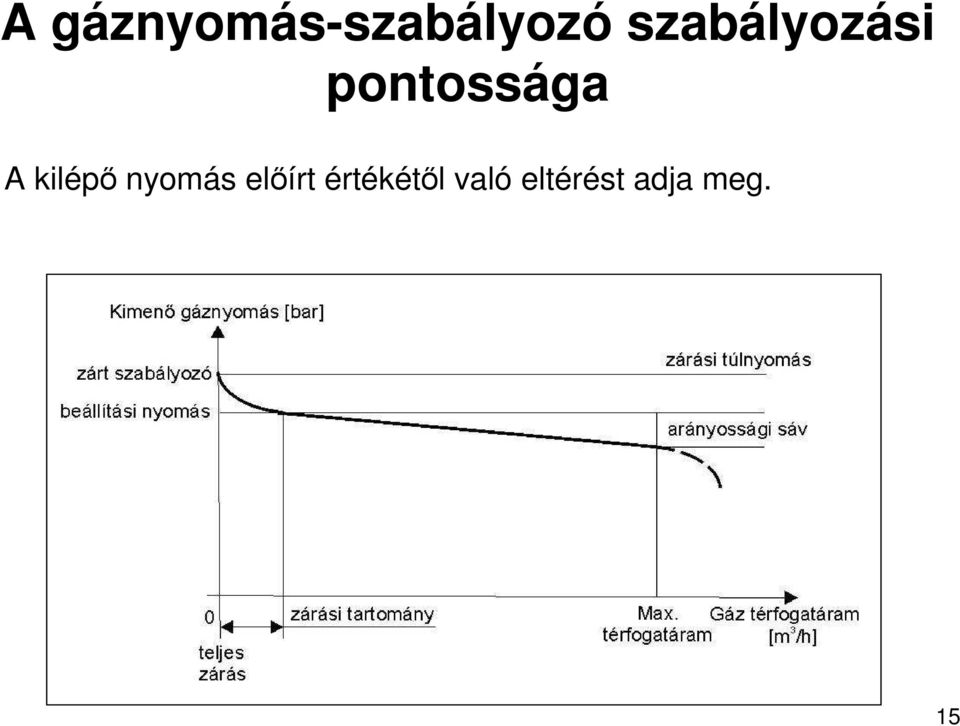

15 A gáznyomás-szabályozó szabályozási pontossága A kilépı nyomás elıírt értékétıl való eltérést adja meg. 15

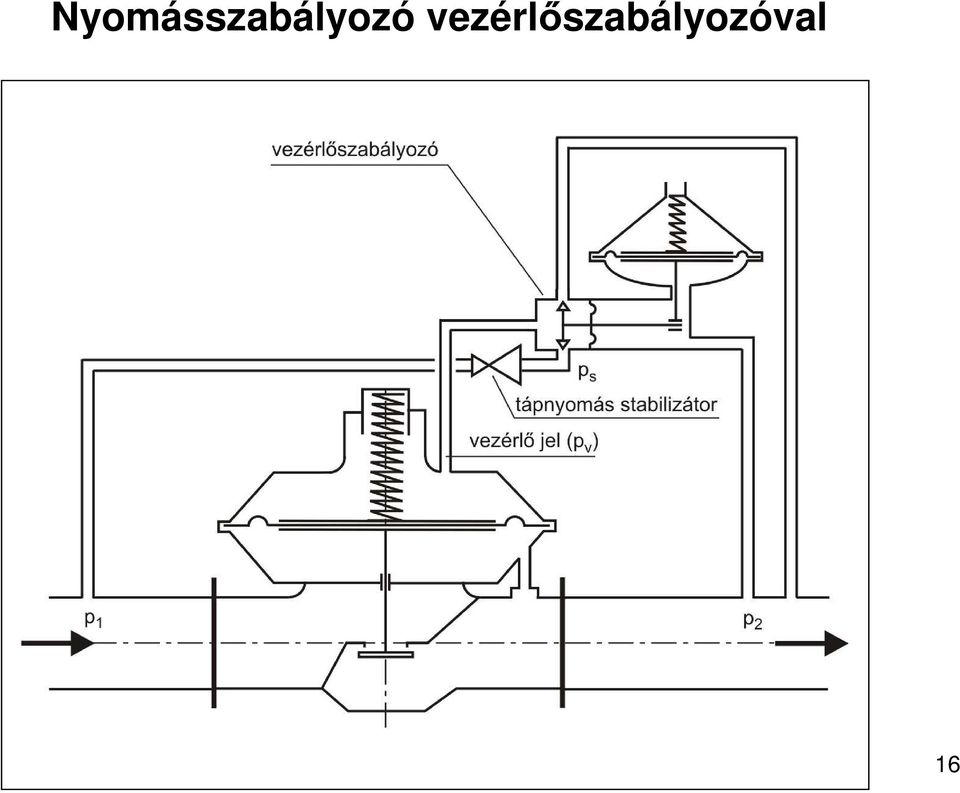

16 Nyomásszabályozó vezérlıszabályozóval 16

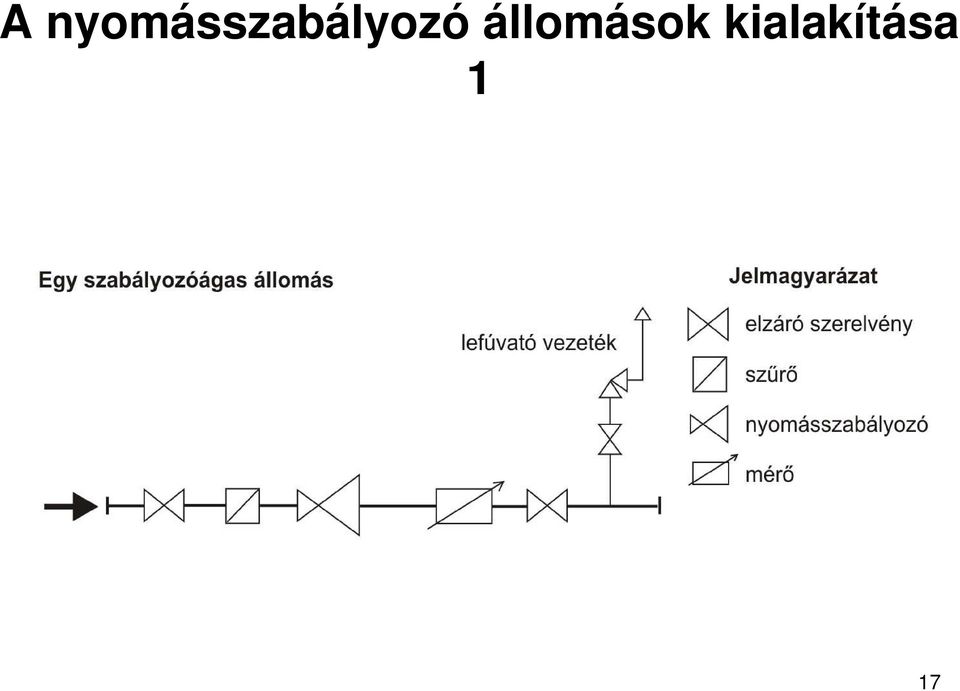

17 A nyomásszabályozó állomások kialakítása 1 17

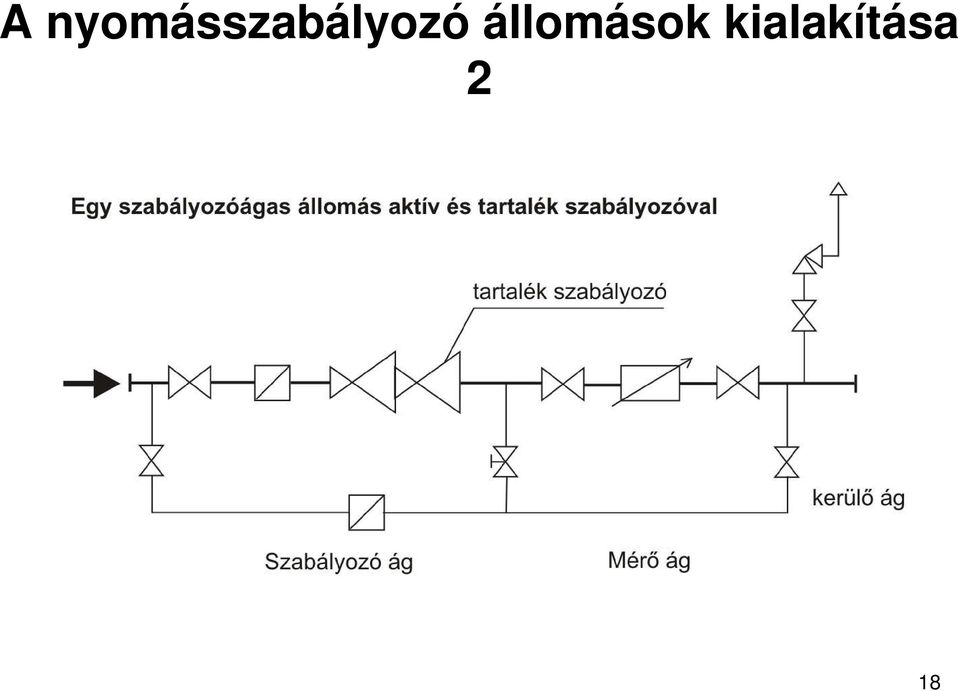

18 A nyomásszabályozó állomások kialakítása 2 18

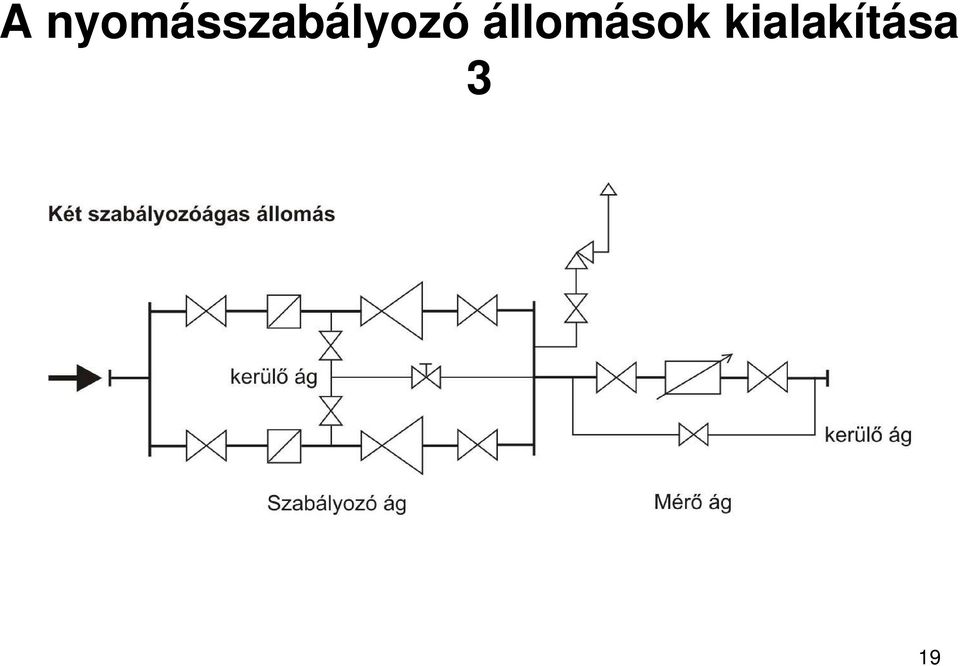

19 A nyomásszabályozó állomások kialakítása 3 19

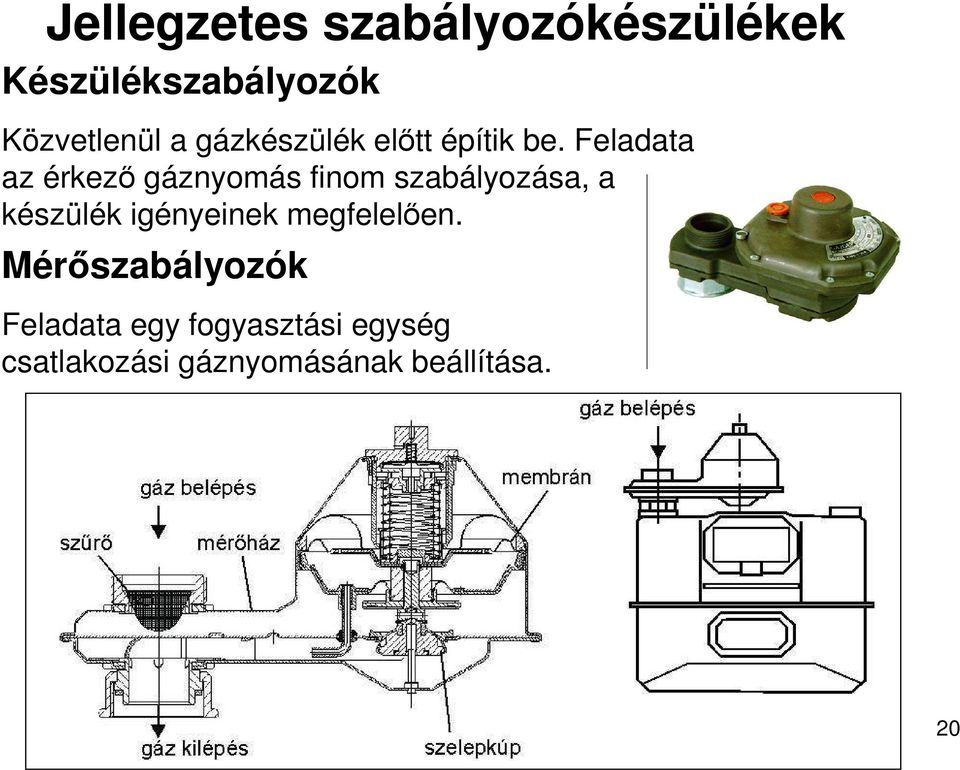

20 Jellegzetes szabályozókészülékek Készülékszabályozók Közvetlenül a gázkészülék elıtt építik be. Feladata az érkezı gáznyomás finom szabályozása, a készülék igényeinek megfelelıen. Mérıszabályozók Feladata egy fogyasztási egység csatlakozási gáznyomásának beállítása. 20

Feladata az érkezı gáznyomás finom szabályozása, a készülék

21 Jellegzetes szabályozókészülékek A mérıszabályozók kialakítása 21

22 Jellegzetes szabályozókészülékek Házi és az egyedi gáznyomás-szabályozók Egy-egy épület vagy épületcsoport, illetve kommunális létesítmény ellátására. Egyfokozatú, kompakt házi gáznyomás-szabályozó KHS típus 22

23 Jellegzetes szabályozókészülékek Kétfokozatú, kompakt házi gáznyomás-szabályozó EKB típus 23

24 A nyomásszabályozók elhelyezhetık: telekhatáron kerítésben, telekhatáron belül, lehetıleg annak közelében, épület falán, vagy falában süllyesztve, kapualjban, épületen belül, épület lapos tetején, épületen kívül földbe süllyesztve az elosztói/forgalmazói engedélyes technológiai utasítása szerint. 24

25 Példák: A telekhatár közelében Elhelyezés lemezszekrényben E képek és a következı oldalak forrása: 25

26 Példák: A telekhatár közelében Elhelyezés mőanyag szekrényben 26

27 Példák: A telekhatár közelében Néhány elriasztó példa 27

28 Falszerkezetbe süllyesztett szabályozó- és mérıállomás Az épület falába süllyesztett nyomásszabályozó 28

29 Az épület falába süllyesztett nyomásszabályozó A nyomásszabályozó állomás védıtávolsága Kerámia szellızırács Szellızıcsı Min. 1 m Min. 1 m 29

30 Az épület falába süllyesztett nyomásszabályozó A nyomásszabályozó állomás védıtávolsága 30

31 Az épület falába süllyesztett nyomásszabályozó Térszint alatt elhelyezett, JFS típusú szabályozó- és mérıállomás 31

32 Az épület falába süllyesztett nyomásszabályozó Térszint alatt elhelyezett, JFS típusú szabályozó- és mérıállomás 2 32

33 Nyomásszabályozók elhelyezésének feltételei a GMBSZ szerint Nem épületen belül elhelyezett nyomásszabályozó: mechanikai és csapadék elleni védelem Kapualjban és nem huzamos emberi tartózkodásra szolgáló belsı fekvéső helyiségben legfeljebb középnyomású nyomásszabályozó helyezhetı el. Épület lapos tetején: a tetıszerkezet megfelelı szilárdságú legyen. A belépı oldali gázvezetékben épületen kívül, térszinten, kezelési magasságban szakaszoló szerelvényt kell beépíteni. A középnyomású házi nyomásszabályozó külsı határoló felülete és az épületek nyílászárói, illetve nyílásai között vízszintes vetületben legalább 1 m védıtávolság legyen. Az egyedi nyomásszabályozó állomás az illetéktelen behatás ellen védett kialakítású, illetve elhelyezéső legyen. 33
