(11) Lajstromszám: E (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

Átírás

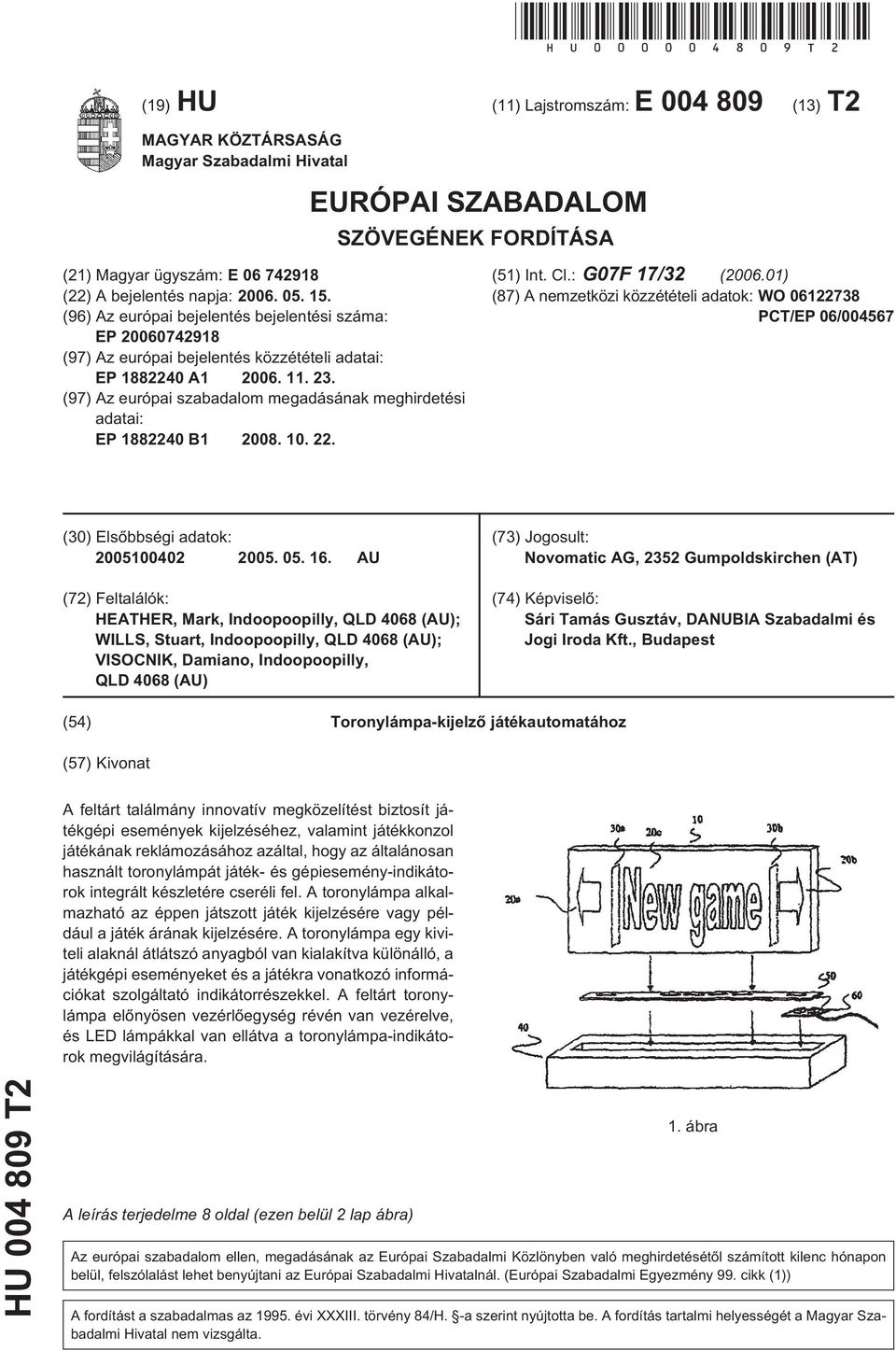

1 !HU T2! (19) HU (11) Lajstromszám: E (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E (22) A bejelentés napja: (96) Az európai bejelentés bejelentési száma: EP (97) Az európai bejelentés közzétételi adatai: EP A (97) Az európai szabadalom megadásának meghirdetési adatai: EP B (1) Int. Cl.: G07F 17/32 ( ) (87) A nemzetközi közzétételi adatok: WO PCT/EP 06/00467 (30) Elsõbbségi adatok: AU (72) Feltalálók: HEATHER, Mark, Indoopoopilly, QLD 4068 (AU); WILLS, Stuart, Indoopoopilly, QLD 4068 (AU); VISOCNIK, Damiano, Indoopoopilly, QLD 4068 (AU) (73) Jogosult: Novomatic AG, 232 Gumpoldskirchen (AT) (74) Képviselõ: Sári Tamás Gusztáv, DANUBIA Szabadalmi és Jogi Iroda Kft., Budapest (4) Toronylámpa-kijelzõ játékautomatához (7) Kivonat A feltárt találmány innovatív megközelítést biztosít játékgépi események kijelzéséhez, valamint játékkonzol játékának reklámozásához azáltal, hogy az általánosan használt toronylámpát játék- és gépiesemény-indikátorok integrált készletére cseréli fel. A toronylámpa alkalmazható az éppen játszott játék kijelzésére vagy például a játék árának kijelzésére. A toronylámpa egy kiviteli alaknál átlátszó anyagból van kialakítva különálló, a játékgépi eseményeket és a játékra vonatkozó információkat szolgáltató indikátorrészekkel. A feltárt toronylámpa elõnyösen vezérlõegység révén van vezérelve, és LED lámpákkal van ellátva a toronylámpa-indikátorok megvilágítására. HU T2 A leírás terjedelme 8 oldal (ezen belül 2 lap ábra) 1. ábra Az európai szabadalom ellen, megadásának az Európai Szabadalmi Közlönyben való meghirdetésétõl számított kilenc hónapon belül, felszólalást lehet benyújtani az Európai Szabadalmi Hivatalnál. (Európai Szabadalmi Egyezmény 99. cikk (1)) A fordítást a szabadalmas az 199. évi XXXIII. törvény 84/H. -a szerint nyújtotta be. A fordítás tartalmi helyességét a Magyar Szabadalmi Hivatal nem vizsgálta.

2 1 HU T2 2 A találmány területe A jelen találmány általánosságban játékkonzolokra, játékautomatákra vagy hálózatba kapcsolt játékautomatákra, és különösen a kaszinókban vagy sportfogadásra berendezett helyeken található játékautomatákhoz alkalmazott toronylámpákra vonatkozik A találmány háttere A másképpen játékkonzolokként, pénznyerõ automatákként, pókergépekként, nyerõgépekként vagy EJA-ként ismert játékautomaták rendkívül népszerûnek bizonyultak, és sok éve a szerencsejáték-ipar alapvetõ tényezõjévé váltak. Az évek során a játékautomatáknál alkalmazott számos megoldás született arra, hogy mind reklámozzanak, mind promotáljanak bizonyos játékautomatákat annak érdekében, hogy a játékosokat arra ösztönözzék, hogy pénzt fektessenek a jelentõs nyeremények megnyerésével kecsegtetõ esélyekbe. Különösen az egy-egy kaszinó számára új játékautomaták gyakran új gépként kerülnek reklámozásra, azonban az erre a célra használható reklámfelület meglehetõsen korlátozott. Mindennapos látvány az új gépeket jelölõ matrica vagy kartonpapírjelzés. Bármelyik esetben a jelzés vagy matrica általában zavarja a tulajdonképpeni játékot, vagy nem feltûnõ ahhoz, hogy magára vonja a játékosok figyelmét. Két kijelzõvel rendelkezõ játékautomata ismert például az US 200/ A1 iratból. Az egyik olyan hely, amely felhasználható az ilyen reklámozásra, a játékautomata teteje, mindazonáltal probléma merül fel, amennyiben a játékautomata tetejét már egy, a játékautomata-események jelölésére alkalmazott toronylámpa foglalja el. A toronylámpáknak, amelyek játékgépgyertyaként is ismertek, az az általános feladatuk, hogy felhívják a személyzet figyelmét a játékautomata hibás mûködésére vagy figyelemre számot tartó állapotára, mint például hogy a játékautomata fõ ajtaját kinyitották. További alkalmazása arra szolgálhat, hogy jelezze a személyzetnek, ha egy játékautomata leállításra került abnormálisan nagy kifizetés, érmekezelési probléma vagy más olyan esemény miatt, amikor kezelõre lehet szükség ahhoz, hogy kiszolgálja a játékautomatát a játékkonzol kezdeményezésére. A toronylámpa lehetséges további alkalmazása a szervizgombhoz kapcsolódik, amikor is a játékos mûködteti a szervizgombot ahhoz, hogy manuálisan arra késztesse a játékkonzolt, hogy jelzésével kezelõt hívjon. Amikor a toronylámpa magának a játékautomatának a tetejébõl áll ki, úgy ez megakadályozza azt, hogy a játékkonzol teteje értékes reklámfelületként legyen alkalmazható, amely arra lenne használható, hogy magát a játékautomatát reklámozza. A múltban ezt a problémát az általában toppernek nevezett jelzõeszköz kialakítása révén orvosolták, amelyet a játékautomata tetejére, a toronylámpa mögé, alá, fölé vagy köré helyeznek, megnövelve ezzel a jelzõeszközök költségeit a szabványosítás hiányából kifolyólag. Célunk ezért ezzel a találmánnyal a leírt technika állásánál jelentkezõ problémák enyhítése vagy legalább az, hogy érvényes alternatívát biztosítsunk. A jelen találmányt a következõkben az alábbi kiviteli alakok alapján leírjuk, és nem célunk, hogy azt korlátozzuk az ismertetett kiviteli alakok alapján, mivel a találmány egyéb céljai, jellemzõi és elõnyei nyilvánvalóak lesznek a következõ részletes feltárás alapján. A találmány összefoglalása A feltárt találmány elsõ, általános kialakítása játékkonzolokhoz való olyan toronylámpát biztosít, amely legalább 2 indikátort foglal magában legalább részlegesen átlátszó anyag egy vagy több darabjából készítve úgy, hogy az említett indikátorok legalább részlegesen el vannak különítve egy vagy több, az említett nem átlátszatlan anyagon legalább részlegesen keresztülhatoló üreg révén úgy, hogy az egyes indikátorokat a szomszédos indikátoroktól legalább részlegesen elválasszák, továbbá legalább egy indikátor játékindikátor olyan megvilágítóeszközzel, amely legalább részlegesen vezérlõeszköz révén van vezérelve, és legalább egy indikátor gépiesemény-indikátor olyan megvilágítóeszközzel, amely legalább részlegesen az említett játékkonzol révén van vezérelve. Egy elõnyös kiviteli alaknál a toronylámpa-indikátorok fény vezetésére szolgáló legalább részlegesen átlátszó anyag, mint például akril, polikarbonát vagy mûanyag egyetlen darabjából vannak kialakítva. Minél tisztább az átlátszóság, annál jobb lesz az anyag a fényvezetés tekintetében és a fénynek az átlátszó anyagban lévõ bemarásokra, jelzésekre vagy gyantára való vetítése tekintetében. A toronylámpának a gépi események jelzésére szolgáló indikátorai elõnyösen ugyancsak marást, domborítást vagy gravírozást foglalnak magukban az átlátszó anyagon, hogy az hozzáadódjék az összmegjelenéshez. Meg kell ezért érteni, hogy bármely olyan indikátorra való hivatkozás esetén, amelynél az indikátor fény vezetésére használt anyagból van kialakítva, marások, domborítások vagy gravírozások elõnyösen ugyancsak megjelennek azon. Egy további kiviteli alaknál a gépiesemény-indikátorok és a játékindikátorok megvilágítására szolgáló fényforrás egy vagy több azon aljzatban elhelyezkedõ LED¹es fényforrás révén van megvilágítva, amelyhez a toronylámpa indikátorai hozzá vannak erõsítve; bár meg kell érteni, hogy bármilyen fényforrás alkalmazható lehet. Ahogy a fény keresztülhalad az átlátszó anyagon, az átlátszó anyagban kialakított bármely marás bevilágításra kerül, ahogy fény szóródik a tulajdonképpeni indikátorba. A marások vagy gravírozások ebben a tekintetben segítik bármely megvilágításnak speciális mintázatokba, mint például betûkbe vagy szimbólumokba való fókuszálását. A marások vagy gravírozások ki lehetnek töltve gyantával, amely ragyogást hoz létre, hogy segítse a fény látható eloszlását, amikor rajzolatokat alakít ki az indikátorokon. Egy kiviteli alaknál az egyes indikátorok el lehetnek választva továbbá nem átlátszó anyag egy vagy több darabja révén, amelyek az indikátorok elválasztására alkalmazott egy vagy több üregbe vannak beillesztve. Az üregek teljesen áthatolhatnak a fényvezetõ anya- 2

3 1 HU T2 2 gon, mindazonáltal az üregeknek csak részlegesen kell áthatolniuk a fényvezetõ anyagon, ahol a szóródás nem bír különös fontossággal, és ahol kényelmesebb lenne kitölteni az üreget olyan önthetõ anyaggal, amely az idõ múlásával kikeményedik, mint például átlátszatlan gyantával. Az indikátoroknak a toronylámpában legalább részlegesen átlátszatlan anyag, mint például beillesztett fémcsíkok, mûanyag csíkok vagy más, elõnyösen nem fényvezetõ anyag segítségével a fény aránylag megakadályozható abban, hogy túlzott mértékben szóródjon egyik indikátorból egy másikba. A fényforrás ily módon közvetlenül és nagyobb fényerõvel világíthat egy-egy indikátorba anélkül, hogy hátrányos módon befolyásolná a szomszédos indikátorokat, lehetõvé téve a játékos, a személyzet vagy bármely más személy számára, hogy azonnal megállapítsák, melyik indikátor van megvilágítva. Egy még további kiviteli alaknál az indikátorokat alkotó átlátszó anyag a toronylámpában átlátszó anyag több darabjából lehet kialakítva, amelyek egymáshoz vannak erõsítve ragasztóanyag révén, vagy egymáshoz vannak kötve szoros keret révén. Bármely nem átlátszó anyag ezután az indikátorok elválasztására azáltal alkalmazható, hogy egyszerûen behelyezzük a nem átlátszó anyagot az indikátorok közé, mielõtt azok egymáshoz kötésre kerülnek, vagy azáltal, hogy elégséges üreget hagyjunk üresen az indikátorok között annak megfelelõen, ahogy a fényszóródás megelõzéséhez szükséges. Ahhoz, hogy tovább segítsük a fénynek a toronylámpa indikátorain belül való tartását, és hogy ezáltal fokozzuk az indikátorok fényerejét, amikor meg vannak világítva, nem átlátszó anyag egy rétege vihetõ fel az átlátszó anyag külsõ felületére, csak azt a felületet hagyva fedetlenül a toronylámpa megvilágítóeszköze számára, ahol a fény eredetileg belép a toronylámpába. Jellemzõen a gépi esemény indikátort használ arra, hogy a személyzetet felszólítsa a játékautomata kiszolgálására, míg a játékindikátort arra használjuk, hogy üzenetet juttassunk el maguknak a játékosoknak. Például a toronylámpa egy megvilágított indikátorát arra használjuk, hogy kiszolgáló személynek jelezzünk, míg a toronylámpának egy logó formájú különálló indikátora továbbra is a játékot reklámozza a játékkonzolon a játékos számára. Mint olyan, a gépi esemény alatt leginkább olyan, a játékkonzol által egy kezelõ számára a kiszolgálása érdekében kibocsátott kérés érthetõ, míg a játékindikátort arra használjuk, hogy a játékosokat a játékhoz kapcsolódó valamirõl vagy magának a játékkonzolnak valamely tulajdonságáról informáljuk. Például a játékkonzol arra használhat egy játékgépi eseményt, hogy felhívja a figyelmet magára, amikor a fõ ajtaja kinyitásra került. Másrészrõl a játékindikátor felhasználható a játék nevének reklámozására vagy arra, hogy informálja a játékost, hogy a játékkonzolon futó játék új termék. Amennyiben a játékindikátor ugyancsak magában foglal kijelzõegységet, mint például LCD-kijelzõt, plazmakijelzõt vagy bármely más kijelzõeszközt, úgy például élõ jackpotinformációk ugyancsak megjeleníthetõek. Mint olyannak, a toronylámpának magának nem kell teljes mértékben átlátszó anyagból lennie, hanem magában foglalhat videokijelzõt, amely a játék nevét, a játékhoz kapcsolódó különféle promóciókat, egy játékkonzol esetén a legutóbbi jackpotnyereményeket vagy más hasonló játékjelzéseket hordozhat. Alternatív módon a játékindikátor statikus kijelzõ lehet, amely a játékkonzollal való játékhoz szükséges árat mutatja. Meg kell jegyezni azt is, hogy egyetlen kijelzõt használhatunk arra, hogy bemutassuk mind a játékgépi eseményeket és a játékindikátorokat akár különálló indikátorokként, akár megosztva a kijelzõt adott ütemezésben. Ugyancsak meg kell érteni, hogy a találmány szerinti toronylámpa cserélhetõen alkalmazva lehet más játékkonzolokkal olyan közös aljzateszköz segítségével, amely az összes hasonló toronylámpa által használatban van. Mindaddig, amíg a toronylámpa indikátorai ugyanazon helyzetben helyezkednek el, ugyanaz az aljzateszköz lehet alkalmazva. Ahogy egy játékkonzolt már többé nem tartunk újnak, és az aktuális játékindikátor New game feliratot mutat, a toronylámpa indikátorai eltávolíthatóak és kicserélhetõek inkább megfelelõ toronylámpa-indikátorokkal. Példának okáért akril verzió esetén az indikátorokat felépítõ átlátszó panelekkel az akrilrész egyszerûen helyettesíthetõ idõszerûbb egységgel. Ez lehetõvé teszi a toronylámpa és az aljzateszköz számára, hogy szükség szerint ismételten felhasználhatóak legyenek más játékkonzolokkal. Egy kiviteli alaknál a toronylámpa aljzategysége LED-ekkel vagy más megvilágítóeszközökkel van felszerelve egy belsõ rekeszben. A LED¹ek úgy vannak elrendezve, hogy igazodjanak a megfelelõ indikátorokhoz, lehetõvé téve, hogy az indikátorok egyszerûen a hozzájuk tartozó LED¹ek bekapcsolása révén megvilágításra kerüljenek. Ahol vezérlõeszköz van alkalmazva arra, hogy vezérelje az indikátorok megvilágítását megvilágítóeszköz révén, a vezérlõeszköz a játékkonzol része lehet, vagy független egységként helyezkedhet el az aljzateszközbe beépítve vagy elrejtve a játékkonzolon belül. Egy elõnyös kiviteli alaknál egyszerû vezérlõeszköz kisméretû általános célú CPU-ból állhat beágyazott flash memóriával, RAM-mal, oszcillátorral, bemenetikimeneti vezérlõkkel és idõzítõ megszakításokkal. További meghajtóáramkör ugyancsak használható bármely CPU utasításoknak az alkalmazható megvilágítóeszközök felé való implementálására. A toronylámpa készülékben lévõ indikátorok megvilágítására alkalmazott fényforrás LED-eket, izzólámpákat, neonlámpákat, hidegkatódos csöveket, fluoreszcens lámpákat vagy bármilyen más, a területen általánosan alkalmazott megvilágítóeszközt tartalmazhat. Ezután meg kell érteni, hogy a valamely indikátorba való fényszóródás kellõ ellenõrzést biztosít az indikátor felett ahhoz, hogy befolyásolja az indikátor használatát. A jelen találmány most a csatolt rajzra és példákra való hivatkozással leírásra kerül annak érdekében, hogy szemléltessük a találmány feltárását. A rajz és a példák szemléltetõ céllal szerepelnek, és nem célunk, hogy azokkal korlátozzuk az itt leírt találmány oltalmi körét. 3

4 1 HU T2 2 A rajz rövid leírása A találmány példakénti jelleggel kifejtésre kerül a csatolt rajzra való hivatkozással, amelyen az 1. ábra a jelen találmány egy elsõ kiviteli alakjának megfelelõ toronylámpa, megvilágítóeszköz, vezérlõeszköz és aljzateszköz perspektivikus képe; a 2. ábra a jelen találmány elsõ kiviteli alakjának megfelelõ megvilágítóeszköz és vezérlõeszköz vázlatos felülnézeti képe; a 3. ábra a jelen találmány egy kiviteli alakjának megfelelõ megvilágítóeszköz, vezérlõeszköz és aljzateszköz metszete; a 4. ábra a jelen találmány egy alternatív kiviteli alakjának megfelelõ toronylámpa vázlatos képe. A rajz részletes leírása Az 1. ábra 10 felsõ toronylámparészt mutat be. A 10 felsõ toronylámparész legalább részlegesen átlátszó (transzparens) anyagból van kialakítva New game feliratú jelzéssel rendelkezõ 20c játékindikátorral és két 20a és 20b gépiesemény-indikátorral, amelyek ellentétes irányba mutató nyíl jelöléssel vannak ellátva. A bemutatott példánál nem átlátszó anyag két 30a és 30b csíkja van beillesztve a 10 felsõ toronylámparész átlátszó anyagában lévõ üregekbe részlegesen elválasztva ezzel a 20a 20c indikátorokat az egyes indikátorok 0 megvilágítóeszközétõl. (A 2. ábrán a c-nél szemléltetett) LED-ekkel ellátott 0 megvilágítóeszköz helyezkedik el 40 aljzateszközben vagy tartóeszközben, amelyre a 10 felsõ toronylámparész rá van erõsítve úgy, hogy amikor ki vannak világítva, az a c LED¹ek szükség szerint megvilágítanak egy bizonyos 20a 20c indikátort. Elõnyösen nem átlátszó anyag van behelyezve a 30a 30b üregeken belülre a 20a 20c indikátorok közé, amely elõnyösen visszaverõ tulajdonságokkal bír azért, hogy segítse a túlzott mértékû fényszóródást, amely kedvezõtlen módon megvilágítana olyan indikátort, amelyet nem kell megvilágítani. Például amennyiben a bal 30a üreg, amelybe nem átlátszó anyag van beillesztve, nem lenne jelen és az 1. ábra 20c játékindikátora meg lenne világítva, úgy a bal oldali 20a gépiesemény-indikátor ugyancsak akaratlanul meg lenne világítva. Bár bizonyos szóródás felléphet, ahol a bal oldali 30a üreg nem átlátszó anyagát alkalmazzuk, a szóródás mértéke minimalizált úgy, hogy nem befolyásolja 20a 20c indikátorok alapvetõ szerepét. A tulajdonképpeni 10 felsõ toronylámparész egy elõnyös kiviteli alaknál, ahogy az 1. ábrán bemutatásra került egy kiviteli alaknál, átlátszó anyag, mint például akril, polikarbonát, üveg vagy más, a szakterületen általánosan alkalmazott átlátszó anyag egyetlen darabjából áll, mindazonáltal átlátszó anyag több darabja is alkalmazható lehet az anyagot szendvicsszerûen összeerõsítve, hogy egyetlen darabra emlékeztessen. Meg kell érteni, hogy bármely más anyag, amely alkalmas arra, hogy vezesse a fényt, miközben szilárd formában marad, és képes arra, hogy ellenálljon a kiválasztott megvilágítóforrás által generált maximális hõnek, ugyancsak megfelel a feltárt találmány céljainak. A 20a 20c indikátorok mindegyike elõnyösen marva vagy gravírozva van úgy, hogy amikor fény halad keresztül a 10 felsõ toronylámparészen egy 20a 20c indikátorba, a fényforrás megvilágítja a bemarást a marás világos alakját hozva létre olyan színnel, amilyen színû fény csak alkalmazható. Hasonlóan amennyiben gyanta kerül alkalmazásra, a gyanta felragyog azzal a színnel, amely szín a gyantába bekeverésre került. A 10 felsõ toronylámparész fényforrása egy elõnyös kiviteli alaknál (a 2. ábrán a c-nél bemutatott) LED¹ek egy csoportja révén biztosított, amelyeket 60 vezérlõeszköz vezérel. Egy kiviteli alaknál a 60 vezérlõeszköz különálló PSB¹n van kialakítva, mindazonáltal a 60 vezérlõeszköz integrálva lehet a játékkonzolba, vagy alternatív módon egyesíthetõ a tulajdonképpeni 0 fényforráseszközökkel. A 60 vezérlõeszköz úgy lehet programozva, hogy jeleket vigyen át az a c LED lámpáknak bekapcsolva, kikapcsolva vagy szükség szerint kis fényerejû állapotba helyezve azokat. Egy kiviteli alaknál amikor gépi eseményt kell kijelezni, a 60 vezérlõeszköz számára a játékkonzolból jel kerül elküldésre, amely azután jelet küld az a és b LED-eknek, hogy megvilágítsák vagy az egyik, vagy mindkét bemutatott 20a és 20b gépiesemény-indikátort. Ezzel egy idõben az éppen megvilágított 20c játékindikátor fényereje lecsökkenthetõ vagy kikapcsolható a 60 vezérlõeszköz által arra utasítva a középsõ c LED-eket, hogy többé ne világítsanak, vagy kisebb intenzitással világítsanak. Ezen a módon a játékkonzol fenntartja, legalább részben fenntartja az ellenõrzést bármely 20a és 20b gépiesemény-indikátor felett. Egy alternatív kiviteli alaknál az 0 megvilágítóeszköz a 10 felsõ toronylámparész egy konkáv részébe lehet beillesztve a 60 vezérlõeszközzel együtt, ha arra van szükség, szükségtelenné téve ezzel a 40 aljzateszközt a megvilágítóeszköz vagy a vezérlõeszköz tartására. A 2. ábra a 10 felsõ toronylámparészen belül elhelyezkedõ egyes 20a 20c indikátorok megvilágítására alkalmazott 0 megvilágítóeszköz és 60 vezérlõeszköz vázlatos felülnézetét mutatja. Egy kiviteli alaknál a 60 vezérlõeszköz elsõdlegesen 66a CPU-ból és az ahhoz társított 6b meghajtócsipbõl épül fel, amely kiegészíti a 6a CPU¹t az utasításoknak az a c LED lámpáknak való kiadásában, mindazonáltal a 6b meghajtólapka szükségessége az aktuális 6a CPU-tól függ. 6c kommunikációs csatlakozás is ki van alakítva, hogy jeleket fogadjon a játékkonzoltól a gépi eseményekre vonatkozóan és a játékkonzol bármely más utasítására vonatkozóan. A 6c kommunikációs csatlakozás ugyancsak alkalmazható arra, hogy táplálással lássa el a 60 vezérlõeszközt és ezután a 60 megvilágítóeszközt a megvilágítóeszköz 90 kommunikációs csatlakozásán át, mindazonáltal külsõ tápforrás ugyancsak alkalmazható akár az 0 megvilágítóeszköz, akár a 60 vezérlõeszköz táplálására. A 6a CPU-nak csak alapszinten kell mûködnie minimális tárolókapacitással ahhoz, hogy koordinálja az 0 megvilágítóeszköz 4

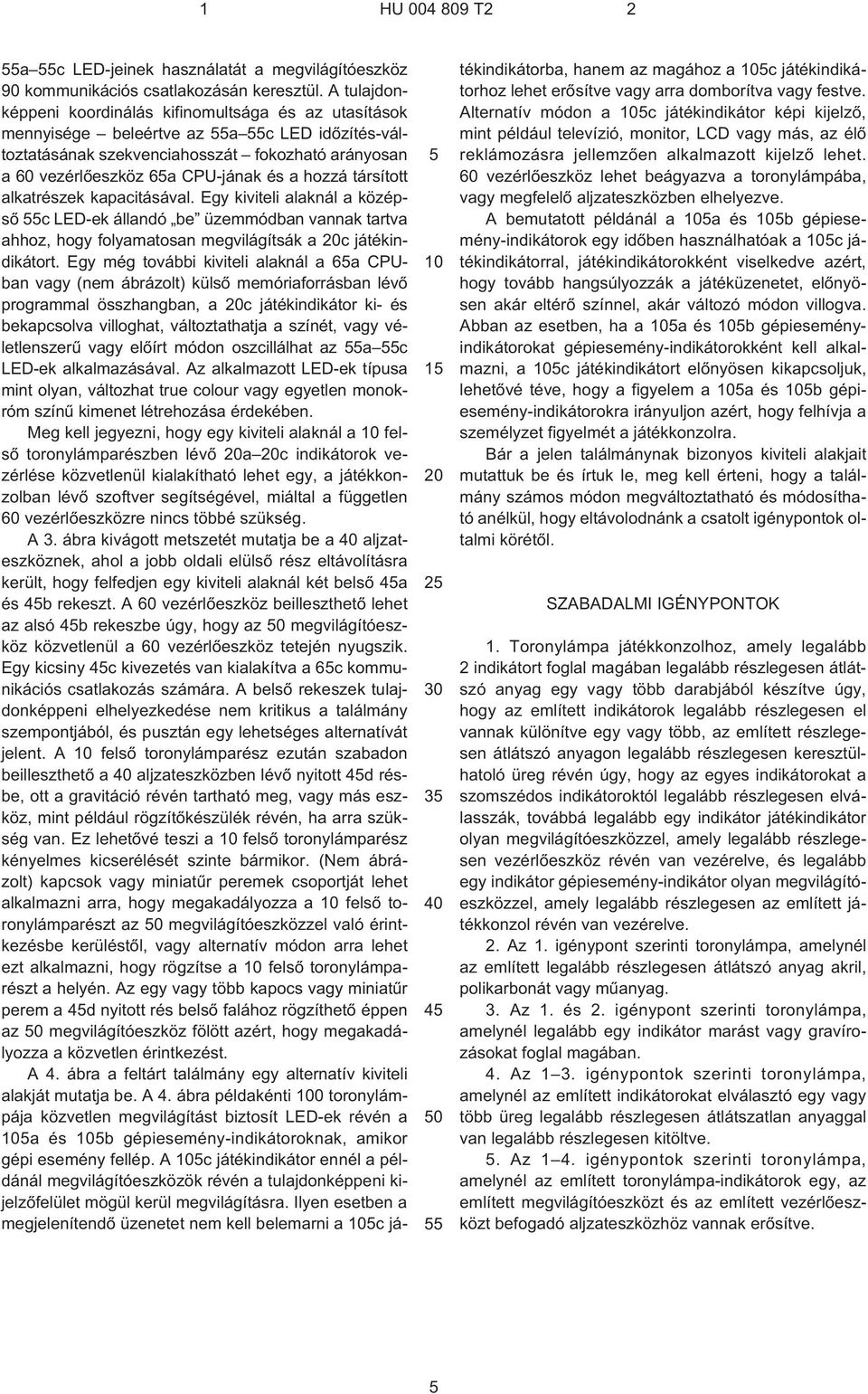

5 1 HU T a c LED-jeinek használatát a megvilágítóeszköz 90 kommunikációs csatlakozásán keresztül. A tulajdonképpeni koordinálás kifinomultsága és az utasítások mennyisége beleértve az a c LED idõzítés-változtatásának szekvenciahosszát fokozható arányosan a 60 vezérlõeszköz 6a CPU-jának és a hozzá társított alkatrészek kapacitásával. Egy kiviteli alaknál a középsõ c LED¹ek állandó be üzemmódban vannak tartva ahhoz, hogy folyamatosan megvilágítsák a 20c játékindikátort. Egy még további kiviteli alaknál a 6a CPUban vagy (nem ábrázolt) külsõ memóriaforrásban lévõ programmal összhangban, a 20c játékindikátor ki¹ és bekapcsolva villoghat, változtathatja a színét, vagy véletlenszerû vagy elõírt módon oszcillálhat az a c LED¹ek alkalmazásával. Az alkalmazott LED¹ek típusa mint olyan, változhat true colour vagy egyetlen monokróm színû kimenet létrehozása érdekében. Meg kell jegyezni, hogy egy kiviteli alaknál a 10 felsõ toronylámparészben lévõ 20a 20c indikátorok vezérlése közvetlenül kialakítható lehet egy, a játékkonzolban lévõ szoftver segítségével, miáltal a független 60 vezérlõeszközre nincs többé szükség. A 3. ábra kivágott metszetét mutatja be a 40 aljzateszköznek, ahol a jobb oldali elülsõ rész eltávolításra került, hogy felfedjen egy kiviteli alaknál két belsõ 4a és 4b rekeszt. A 60 vezérlõeszköz beilleszthetõ lehet az alsó 4b rekeszbe úgy, hogy az 0 megvilágítóeszköz közvetlenül a 60 vezérlõeszköz tetején nyugszik. Egy kicsiny 4c kivezetés van kialakítva a 6c kommunikációs csatlakozás számára. A belsõ rekeszek tulajdonképpeni elhelyezkedése nem kritikus a találmány szempontjából, és pusztán egy lehetséges alternatívát jelent. A 10 felsõ toronylámparész ezután szabadon beilleszthetõ a 40 aljzateszközben lévõ nyitott 4d résbe, ott a gravitáció révén tartható meg, vagy más eszköz, mint például rögzítõkészülék révén, ha arra szükség van. Ez lehetõvé teszi a 10 felsõ toronylámparész kényelmes kicserélését szinte bármikor. (Nem ábrázolt) kapcsok vagy miniatûr peremek csoportját lehet alkalmazni arra, hogy megakadályozza a 10 felsõ toronylámparészt az 0 megvilágítóeszközzel való érintkezésbe kerüléstõl, vagy alternatív módon arra lehet ezt alkalmazni, hogy rögzítse a 10 felsõ toronylámparészt a helyén. Az egy vagy több kapocs vagy miniatûr perem a 4d nyitott rés belsõ falához rögzíthetõ éppen az 0 megvilágítóeszköz fölött azért, hogy megakadályozza a közvetlen érintkezést. A 4. ábra a feltárt találmány egy alternatív kiviteli alakját mutatja be. A 4. ábra példakénti 100 toronylámpája közvetlen megvilágítást biztosít LED¹ek révén a 10a és 10b gépiesemény-indikátoroknak, amikor gépi esemény fellép. A 10c játékindikátor ennél a példánál megvilágítóeszközök révén a tulajdonképpeni kijelzõfelület mögül kerül megvilágításra. Ilyen esetben a megjelenítendõ üzenetet nem kell belemarni a 10c játékindikátorba, hanem az magához a 10c játékindikátorhoz lehet erõsítve vagy arra domborítva vagy festve. Alternatív módon a 10c játékindikátor képi kijelzõ, mint például televízió, monitor, LCD vagy más, az élõ reklámozásra jellemzõen alkalmazott kijelzõ lehet. 60 vezérlõeszköz lehet beágyazva a toronylámpába, vagy megfelelõ aljzateszközben elhelyezve. A bemutatott példánál a 10a és 10b gépiesemény-indikátorok egy idõben használhatóak a 10c játékindikátorral, játékindikátorokként viselkedve azért, hogy tovább hangsúlyozzák a játéküzenetet, elõnyösen akár eltérõ színnel, akár változó módon villogva. Abban az esetben, ha a 10a és 10b gépieseményindikátorokat gépiesemény-indikátorokként kell alkalmazni, a 10c játékindikátort elõnyösen kikapcsoljuk, lehetõvé téve, hogy a figyelem a 10a és 10b gépiesemény-indikátorokra irányuljon azért, hogy felhívja a személyzet figyelmét a játékkonzolra. Bár a jelen találmánynak bizonyos kiviteli alakjait mutattuk be és írtuk le, meg kell érteni, hogy a találmány számos módon megváltoztatható és módosítható anélkül, hogy eltávolodnánk a csatolt igénypontok oltalmi körétõl. SZABADALMI IGÉNYPONTOK 1. Toronylámpa játékkonzolhoz, amely legalább 2 indikátort foglal magában legalább részlegesen átlátszó anyag egy vagy több darabjából készítve úgy, hogy az említett indikátorok legalább részlegesen el vannak különítve egy vagy több, az említett részlegesen átlátszó anyagon legalább részlegesen keresztülhatoló üreg révén úgy, hogy az egyes indikátorokat a szomszédos indikátoroktól legalább részlegesen elválasszák, továbbá legalább egy indikátor játékindikátor olyan megvilágítóeszközzel, amely legalább részlegesen vezérlõeszköz révén van vezérelve, és legalább egy indikátor gépiesemény-indikátor olyan megvilágítóeszközzel, amely legalább részlegesen az említett játékkonzol révén van vezérelve. 2. Az 1. igénypont szerinti toronylámpa, amelynél az említett legalább részlegesen átlátszó anyag akril, polikarbonát vagy mûanyag. 3. Az 1. és 2. igénypont szerinti toronylámpa, amelynél legalább egy indikátor marást vagy gravírozásokat foglal magában. 4. Az 1 3. igénypontok szerinti toronylámpa, amelynél az említett indikátorokat elválasztó egy vagy több üreg legalább részlegesen átlátszatlan anyaggal van legalább részlegesen kitöltve.. Az 1 4. igénypontok szerinti toronylámpa, amelynél az említett toronylámpa-indikátorok egy, az említett megvilágítóeszközt és az említett vezérlõeszközt befogadó aljzateszközhöz vannak erõsítve.

6 HU T2 Int. Cl.: G07F 17/32 6

7 HU T2 Int. Cl.: G07F 17/32 7
