Hővisszanyerős szellőztető berendezések

Átírás

1

2 Készítette: Petrikó László - tanársegéd SZE Építészeti és Épületszerkezettani Tanszék

3 TERMÉSZETES SZELLŐZTETÉS: Ablakszellőztetés ELŐNY: Olcsó beruházási költség HÁTRÁNY: A szellőző levegő mennyisége, hőmérséklete, páratartalma, szennyezőanyag tartalma nem szabályozható (Forrás:

4 TERMÉSZETES SZELLŐZTETÉS: Irányított természetes szellőztetés (Forrás: colt-info.hu)

5 TERMÉSZETES SZELLŐZTETÉS: Irányított természetes szellőztetés ELŐNY: Olcsó beruházási költség A szellőző levegő mennyisége szabályozható. HÁTRÁNY: A szellőző levegő hőmérséklete, páratartalma, szennyezőanyag tartalma nem szabályozható. (Forrás: colt-info.hu)

6 MESTERSÉGES SZELLŐZTETÉS: Egyirányú mesterséges szellőztetés (Unidirectional Ventilation Unit - UVU) CSAK BEFÚVÁS (túlnyomásos szellőztetés) A túlnyomás levezetését biztosítani kell! CSAK ELSZÍVÁS (depressziós v. elszívó szellőztetés) A levegő utánpótlást biztosítani kell!

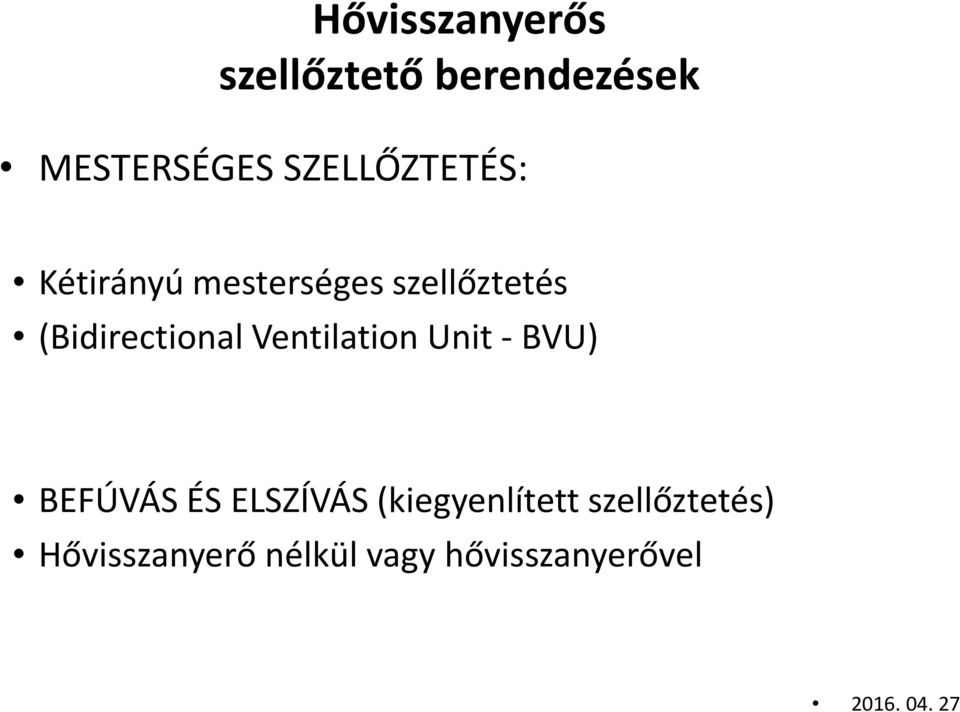

7 MESTERSÉGES SZELLŐZTETÉS: Kétirányú mesterséges szellőztetés (Bidirectional Ventilation Unit - BVU) BEFÚVÁS ÉS ELSZÍVÁS (kiegyenlített szellőztetés) Hővisszanyerő nélkül vagy hővisszanyerővel

8 Téli méretezési felfűtési teljesítmény számítása: Q = ρ V c plev (t befújt t külső )/3600 ahol Q téli méretezési fűtési teljesítmény [kw] ρ a szellőző levegő közepes sűrűsége (1,20 kg/m 3 ) V a szellőző levegő térfogatárama [m 3 /h] c plev a szellőző levegő állandó nyomáson vett fajhője (1,00 kj/kg, K) t befújt a befújt levegő hőmérséklete [ C] t külső a külső (beszívott) levegő hőmérséklete [ C]

9 Téli méretezési felfűtési teljesítmény számítása: Példa: V = 800 m 3 /h t külső = -13 C t befújt = 22 C Q = ρ V c plev (t befújt t külső )/3600 = 9,33 kw (hővisszanyerő hiányában, téli méretezési állapotban ennyi a szellőztetés által igényelt hőteljesítmény)

10 HŐVISSZANYERŐ Szerepe: Az elszívott levegő hőtartalmának minél nagyobb hányadát adja át a beszívott friss levegőnek anélkül, hogy utóbbi előbbivel keveredne, és ezáltal a szellőző levegő minősége romlana.

11 HŐVISSZANYERŐ Hatásosság: Φ 1 = (t 12 -t 11 )/(t 21 -t 11 ) ahol t 11 a külső levegő hőmérséklete t 12 a befújt levegő hőmérséklete t 21 az elszívott levegő hőmérséklete

12 Hővisszanyerő: Hővisszanyerős Példa: V = 800 m 3 /h t külső = -13 C t befújt = 22 C Φ= 65% (Forrás: Q = ρ V c plev (1 Φ) (t befújt t külső )/3600 = 3,27 kw (a nem a legnagyobb hatásosságú hővisszanyerő is harmadára csökkenti a levegő felfűtéséhez szükséges teljesítményt téli méretezési állapotban)

13 Hővisszanyerők típusai: Tulajdonság Hővisszanyerős A befúvott és távozó levegőt együtt kell vezetni Anyagcsere lehetséges Mozgó alkatrészeket tartalmaz Hővisszanyerési hatásfok Lemezes igen nem nem 45-65% (keresztáramú) hvny. Közvetítő közeges nem nem igen 40-70% hvny. Hőcsöves hvny. igen nem nem 35-70% Rotációs hvny. (higroszkópikus töltet nélkül) Rotációs hvny. (higroszkópikus töltettel) igen igen (részben) igen 65-80% igen igen (intenzív) igen 65-80% Forrás: Recknagel-Sprenger-Schramek: Fűtés- és Klímatechnika 2000, Dialóg Campus Kiadó, Pécs, 2000

14 Hővisszanyerők típusai: Keresztáramú (lemezes, rekuperatív) /Plate Heat Exchanger/ Előnyök: -Kis térfogatáramok (lakásszellőzők) esetén akár 90% fölötti hatásfok -A két légáram nem tud keveredni - Nincs benne mozgó alkatrész Hátrányok: -Nagyobb térfogatáramok esetén nagy helyigény - A befúvást és elszívást együtt kell vezetni (Forrás:

15 Hővisszanyerők típusai: Forgódobos (rotációs, regeneratív) /Thermal Wheel Heat Rec./ Előnyök: -Nagy térfogatáramok esetén is 80% körüli hatásfok - Nedvesség visszanyerés is - Kis helyigény Hátrányok: - Nem lehet teljesen kiküszöbölni a két légáram keveredését - Mozgó alkatrészt tartalmaz - A két légáramot együtt kell vezetni (Forrás:

16 Hővisszanyerők típusai: Közvetítő közeges (rekuperatív) /RunAroundCoilHeatRecovery/ Előnyök: -Több berendezés is egy rendszerbe köthető -Nem kell a két légáramot együtt vezetni - Nincs keveredés a két légáram között - Kis helyigény Hátrányok: - Viszonylag alacsony hatásfok - Mozgó alkatrészt tartalmaz (Forrás:

17 Hővisszanyerők típusai: Hőcsöves /HeatPipeSystem HeatRecovery/ Előnyök: - Nincs keveredés a két légáram között - Kis helyigény - Mozgó alkatrészt nem tartalmaz Hátrányok: - Viszonylag alacsony hatásfok -A két légáramot együtt kell vezetni, ráadásul felül a hosszabb befúvó ágat (Forrás:

18 Hővisszanyerők típusai: Hőszivattyúval kombinált /HeatPumpand HeatRecovery/ (Forrás: Előnyök: Hátrányok: - Nincs keveredés a két légáram között - Mozgó alkatrészt tartalmaz - Magas hatásfok - A két légáramot együtt kell vezetni - Nagy helyigény

19 Befúvó-elszívó légkezelő berendezések típusai: (ErP/Energy related Products/ EU-rendelet szerint) LAKÓTÉR SZELLŐZTETŐ BERENDEZÉSEK (RESIDENTIAL VENTILATION UNITS RVU) V < 250 m 3 /h 251 m 3 /h < V < 1000 m 3 /h NEM LAKÓTÉR SZELLŐZTETŐ BERENDEZÉSEK (NON-RESIDENTIAL VENTILATION UNITS NRVU) V > 250 m 3 /h Ha 251 m 3 /h < V < 1000 m 3 /h a gyártónak nyilatkoznia kell, hogy a berendezés nem kizárólag lakótér szellőztetésre szolgál

20 Lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint) A berendezést a háztartási gépekhez hasonló energiahatékonyság cimkévelkell ellátni, mely kötelezően a következő adatokat tartalmazza: a) Gyártó neve b) Típusmegjelölés (lehetőleg olyan, ami egyértelműen megkülönbözteti a gyártó hasonló nem lakótér szellőztető berendezéseitől) c) Fajlagos éves energiafogyasztás (SEC) minden alkalmazható klímazónára és SEC-osztályra d) Egy-vagy kétirányú szellőztetést valósít meg (UVU vagy BVU) e) Ventilátorhajtás típusa (többfokozatú v. fokozatmentes)

21 Lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint) f) Hővisszanyerő rendszer típusa (rekuperatív, regeneratív, nincs) g) Hővisszanyerő rendszer termikus hatásfoka (ha van) h) Maximális térfogatáram m 3 /h-ban i) A ventilátorhajtás(ok) felvett villamos teljesítményemax. térfogatáram mellett, a motoros működtetésű szabályozókat is beleértve [W] j) A berendezés hangteljesítményszintje [L WA ] egész számra kerekytve k) Referencia térfogatáram m 3 /s-ban l) Referencia nyomásemelés Pa-ban

22 Lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint) m)fajlagos felvett teljesítmény (SPI) W/(m 3 /h)-ban n) Szabályozási tényező a rendelet szerint o) A gyártó által megadott belső és külső szivárgási tényező (%) kétirányú szellőztetést megvalósító berendezés-vagy átszivárgás (csak regeneratív hővisszanyerő esetén), külső szivárgási tényező egyirányú légcsatornázott szell. berend. esetén p) Keverési arány nem légcsatornázott kétirányú szellőztetést megvalósító berendezés esetén q) Szűrő felügyelet látható jelzés helyének és jelentésének leírása, kihangsúlyozva azt a tényt, hogy a gép teljesítménye és energiahatékonyságaszempontjából milyen fontos a rendszeres szűrőcsere

23 Lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint) r) Egyirányú szellőztetést megvalósító berendezés esetén útmutatás arra vonatkozóan, hogy a természetes légpótlás vagy túlnyomás-levezetés biztosítására homlokzati szabályozott szellőzőt kell elhelyezni s) Össze-és szétszerelési útmutató elérési útvonala interneten t) Csak nem légcsatornázott berendezésekre: a térfogatáram érzékenysége a nyomásingadozásra +20 Pa és -20 Pa esetén u) Csak nem légcsatornázott berendezésekre: belső/külső légtömörség

24 Lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint) v) Éves villamos energia fogyasztás (AEC) [kwh/év] w) Éves fűtési energia megtakarítás (AHS) [kwh primer energia/év] mindegyik klímazónára (átlagos, meleg, hideg)

25 Nem lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint) AZ ENERGIACIMKE NEM LAKÓTÉR SZELLŐZTETŐ BERENDEZÉSEK ESETÉN NEM KÖVETELMÉNY, VISZONT NAGYON SZIGORÚ PARAMÉTEREKNEK KELL MEGFELELNIÜK!

26 Nem lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint)

27 Nem lakótér követelményei: (ErP/Energy related Products/ EU-rendelet szerint) ErP kiadás Kétirányú szellőztetést megvalósító berendezés (BVU) esetén termikus bypass-szal ellátott hővisszanyerő rendszer (HRS) ErP től kötelező ErP től kötelező A hővisszanyerő rendszer (HRS) megkövetelt minimális hatásfoka η [%] közvetítő közeges keresztáramú rotációs Szűrő nyomás-különbség kijelzése nem kötelező kötelező Minimális ventilátor hatásfok egy szellőztetésiirány (UVU) esetén η sys [%] Ventilátorok fordulatszám-szabályozott hajtása P sys 30 kw 6,2 ln(p sys ) ,2 ln(p sys ) + 42 P sys > 30 kw 56,1 63,1 kötelező kötelező

28 ErP kiadás Hővisszanyerős Nem lakótér követelményei: Referencia kialakítás belső SFP-értéke [W/(m 3 /s)] Hővisszanyerő hatásfok bónusz E [W/(m 3 /s)] Szűrő korrekciós tényező F [W/(m 3 /s)] közvetítő közeges hővisszanyerő keresztáramú, rotációs vagy egyéb hővisszanyerő egyirányú szellőztető berendezés (UVU) ErP től Kétirányú szellőztetést megvalósító berendezés (BVU) ErP től q névl < 2 m 3 /s 1700+E 300 q névl /2 F 1600+E 300 q névl /2 F q névl 2 m 3 /s 1400+E F 1300+E F q névl < 2 m 3 /s 1200+E 300 q névl /2 F 1100+E 300 q névl /2 F q névl 2 m 3 /s 900+E F 800+E F közvetítő közeges hővisszanyerő (η-0,63) 3000 (η-0,68) 3000 keresztáramú hővisszanyerő rotációs hővisszanyerő (η-0,67) 3000 (η-0,73) 3000 Referencia kialakítás (M5 + F7 szűrő) 0 0 M5 szűrő hiányzik F7 szűrő hiányzik M5 + F7 szűrő hiányzik

29 Lakótér szellőztető rendszerek kialakítása Befúvás a lakószobákba (nappali, háló-, dolgozószoba) Elszívás azokból a helyiségekből, ahol szennyezőanyagok keletkeznek (konyha, fürdőszoba, WC)

30 Lakótér szellőztető rendszerek kialakítása (Forrás: lakasszellozes.hu)

31 Lakótér szellőztető rendszerek kialakítása (Forrás:

32 Lakótér szellőztető rendszerek kialakítása (Forrás:

33 Lakótér szellőztető rendszerek kialakítása (Forrás: cozero.hu)

34 Lakótér szellőztető rendszerek kialakítása (Forrás:

35 Lakótér szellőztető rendszerek kialakítása (Forrás:

36 Speciális lakótér Internorm I-tec szellőztető berendezés (Forrás: Internorm)

37 Speciális lakótér Internorm I-tec szellőztető berendezés (Forrás: Internorm)

38 Speciális lakótér Fluctuvent szellőzőtégla (Forrás: etudbt.hu)

39 Speciális lakótér Fluctuvent szellőzőtégla (Forrás: etudbt.hu)

40 KÖSZÖNÖM A FIGYELMET!
