1 Állandó és változó térfogatáramú hálózatok

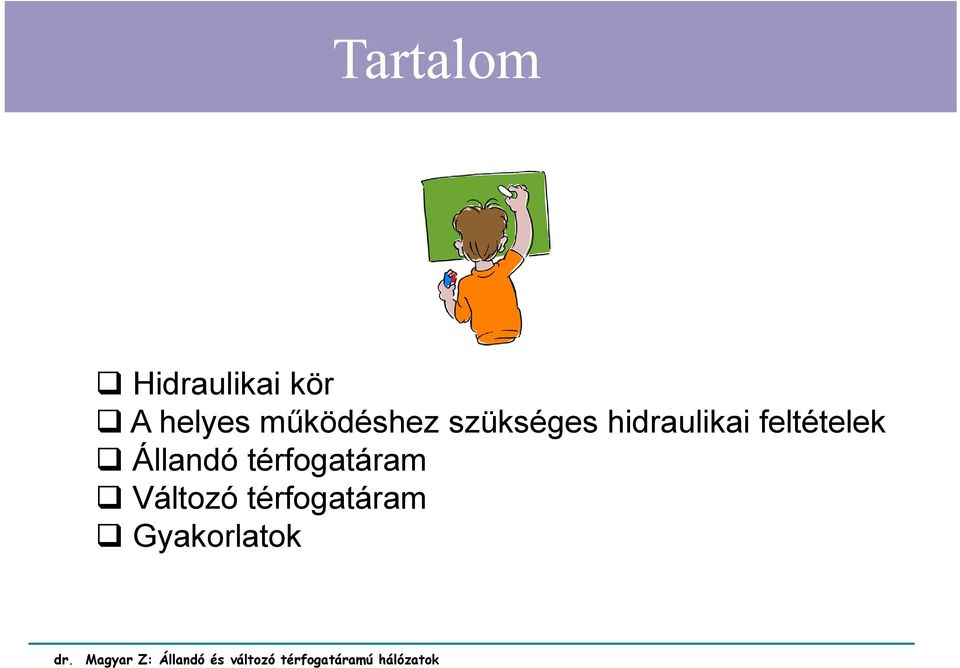

2 Tartalom Hidraulikai kör A helyes működéshez szükséges hidraulikai feltételek Állandó térfogatáram Változó térfogatáram Gyakorlatok

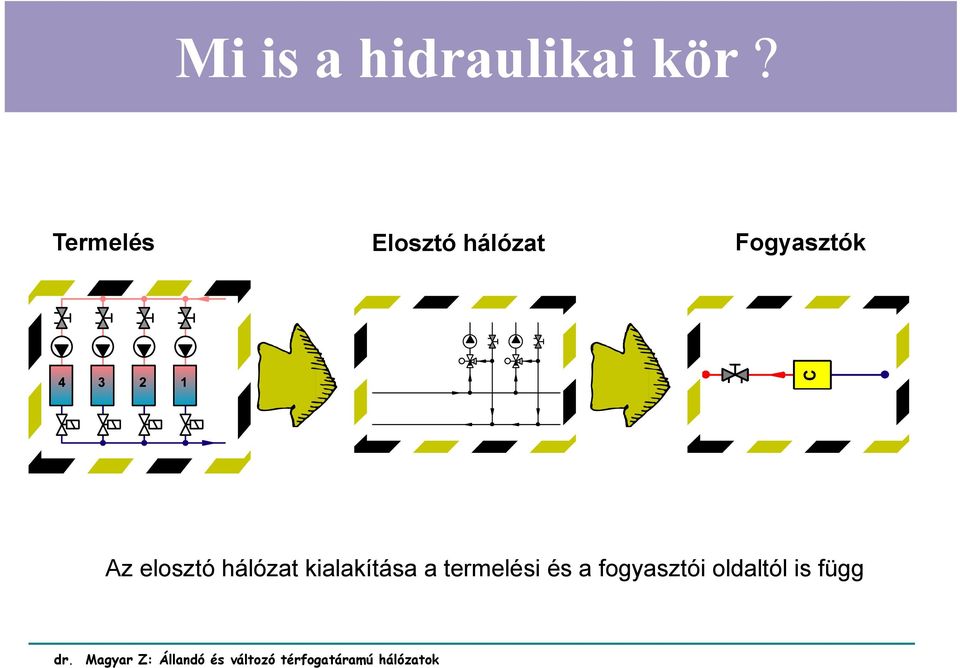

3 Mi is a hidraulikai kör? Termelés Elosztó hálózat Fogyasztók Az elosztó hálózat kialakítása a termelési és a fogyasztói oldaltól is függ

4 A hidraulikai rendszer helyes működéséhez szükséges három hidraulikai feltétel A tervezési térfogatáramnak a rendszer minden pontján rendelkezésre kell állnia A szabályozó szelepen a nyomás nem ingadozhat sokat A térfogatáramoknak a csomópontoknál illeszkedniük kell egymáshoz

5 1. A tervezési térfogatáramnak a rendszer minden pontján rendelkezésre kell állnia Tipikus problémák, ha ez a feltétel nem teljesül: Az épület egy része túlfűtött, máshol pedig hideg van Az energia költségek magasabbak a vártnál Teljes terhelésnél a beépített teljesítmény nem elegendő Üzemindításkor az utolsó fogyasztó sokkal később éri el a tervezett nappali légállapotot

6 2. A szabályozó szelepen a nyomás nem ingadozhat sokat Jelenség: A szabályozó szelep zajos Megoldás: p szabályozó alkalmazásával korlátozzuk a p-t Jelenség: A helyiséghőmérséklet vagy a szellőző levegő hőmérséklete erősen ingadozik Megoldás: A hidraulika rendszer beszabályozása kézi vagy automatikus beszabályozó szelepek alkalmazásával

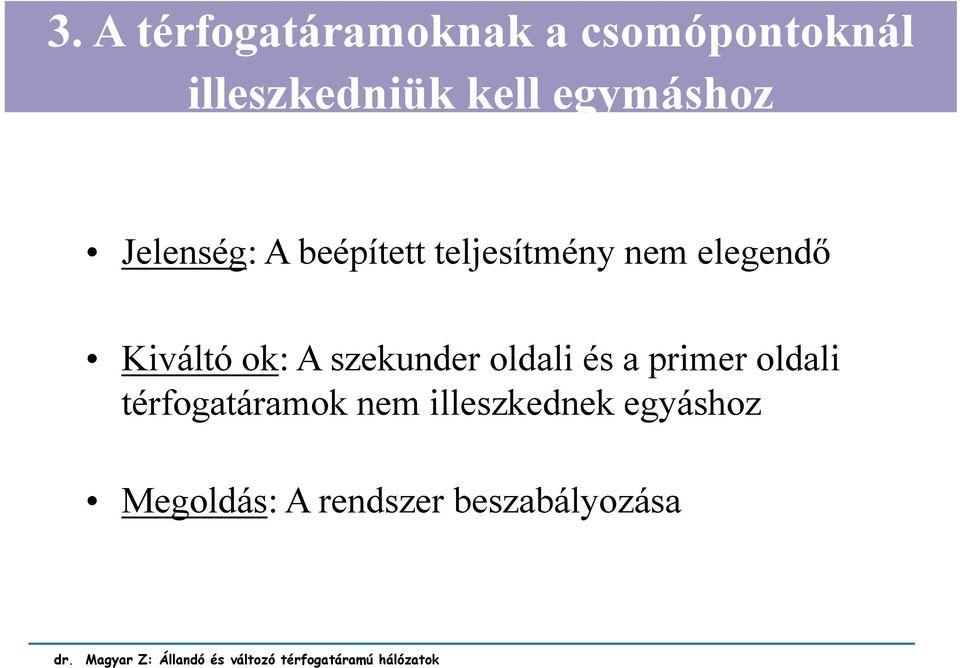

7 3. A térfogatáramoknak a csomópontoknál illeszkedniük kell egymáshoz Jelenség: A beépített teljesítmény nem elegendő Kiváltó ok: A szekunder oldali és a primer oldali térfogatáramok nem illeszkednek egyáshoz Megoldás: A rendszer beszabályozása

8 Állandó / Változó térfogatáram Állandó térfogatáram Változó térfogatáram A fogyasztás változásával a térfogatáram nem változik (minőségi szabályozás) A fogyasztás változásával a térfogatáram is változik (mennyiségi szabályozás)

9 Állandó / Változó térfogatáram? Állandó térfogatáramú elosztóhálózat Változó térfogatáramú elosztóhálózat

10 Állandó térfogatáramú rendszerek A hálózaton a térfogatáram állandó. A szabályozó szelep optimális körülmények között dolgozik. Háromjáratú szabályozó szelep H STAD

11 Állandó térfogatáramú rendszerek V t s E t s t p t p H L qs H qs STAD2 q b C STAD2 q b C qp qp L STAD1 tr STAD1 V E tr a- Kétutú osztószelep pv pv pc b- Kétutú keverőszelep

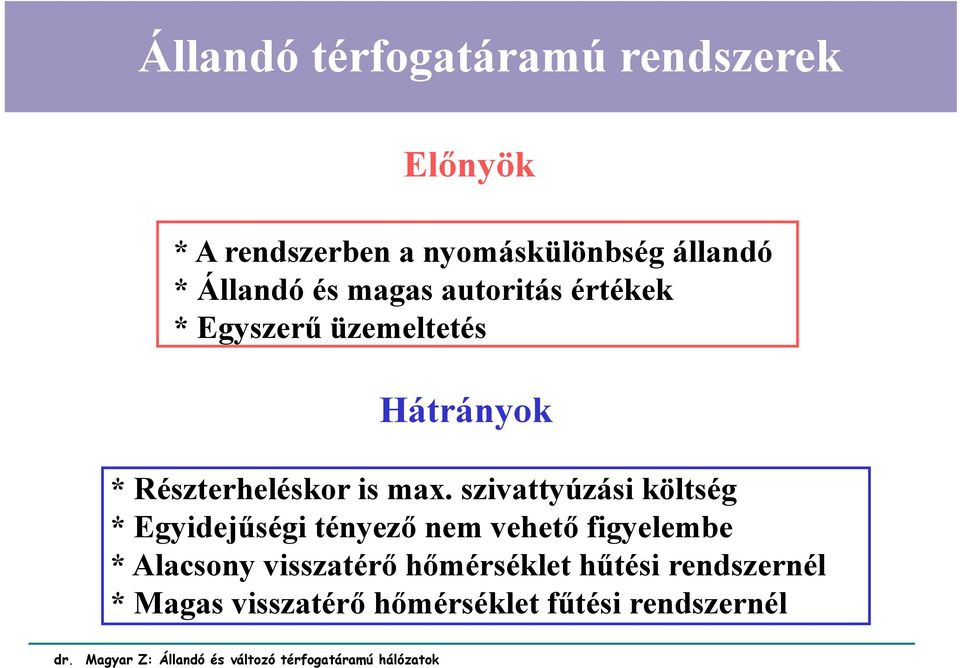

12 Állandó térfogatáramú rendszerek Előnyök * A rendszerben a nyomáskülönbség állandó * Állandó és magas autoritás értékek * Egyszerű üzemeltetés Hátrányok * Részterheléskor is max. szivattyúzási költség * Egyidejűségi tényező nem vehető figyelembe * Alacsony visszatérő hőmérséklet hűtési rendszernél * Magas visszatérő hőmérséklet fűtési rendszernél

13 Állandó térfogatáramú rendszerek Beszabályozási módszerek 30 q A kpa kpa kpa kpa kpa kpa kpa kpa kpa 70 kpa kpa kpa 4kPa 102 kpa 74 k a dr. 110 kpamagyar Z: Állandó és változó térfogatáramú hálózatok

14 Változó térfogatáramú rendszerek Üzemkezdetkor, a szivattyúhoz közel lévő fogyasztónál túláram alakul ki. Üzemkezdetkor a felfűtési idő hosszabb.

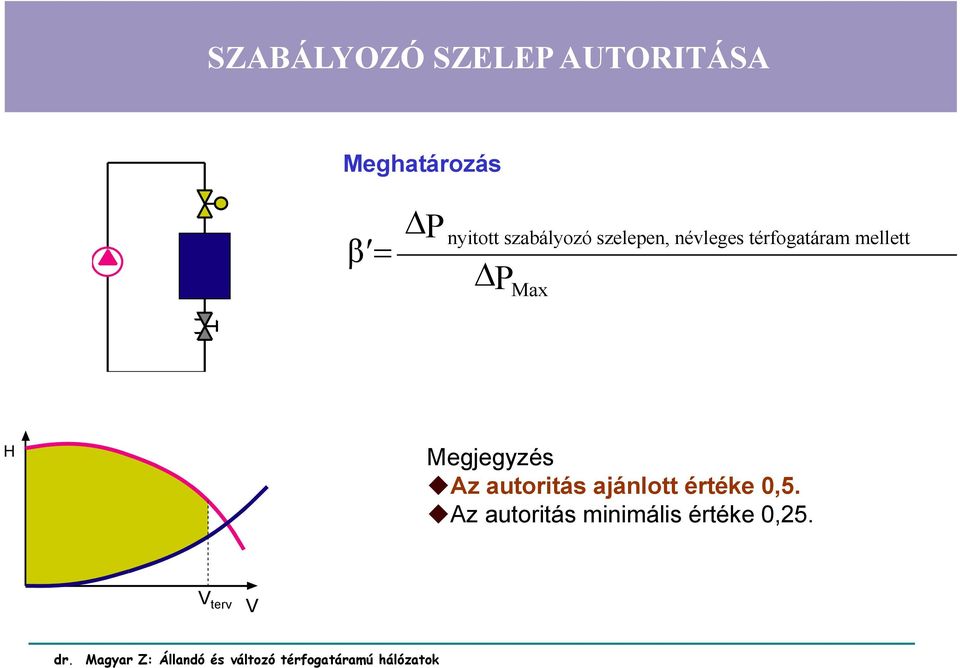

15 SZABÁLYOZÓ SZELEP AUTORITÁSA Meghatározás P nyitott szabályozó szelepen, névleges térfogatáram mellett P Max Megjegyzés Az autoritás ajánlott értéke 0,5. Az autoritás minimális értéke 0,25. V terv V

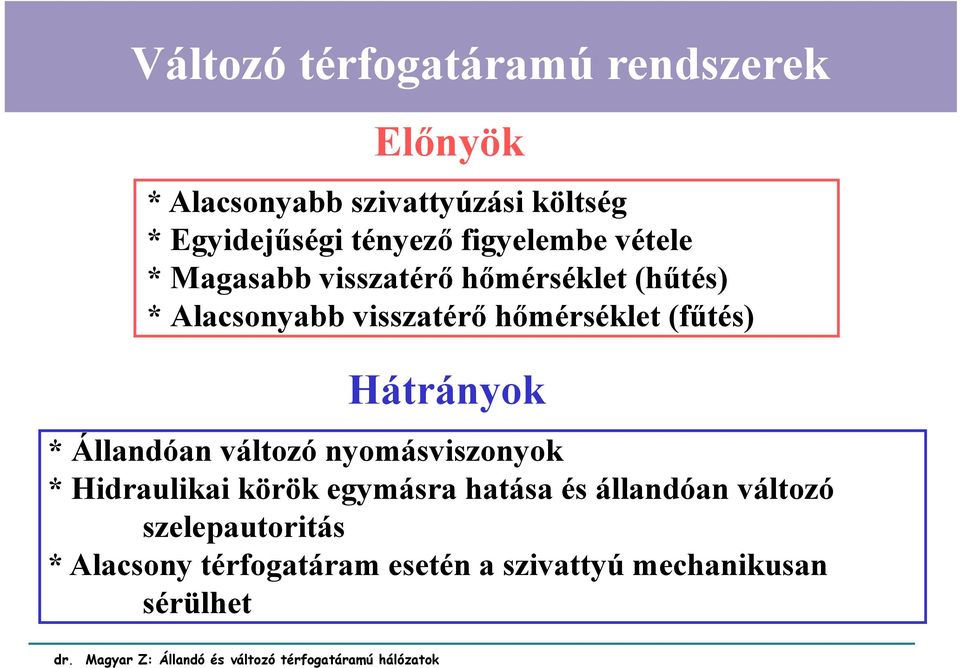

16 Változó térfogatáramú rendszerek Előnyök * Alacsonyabb szivattyúzási költség * Egyidejűségi tényező figyelembe vétele * Magasabb visszatérő hőmérséklet (hűtés) * Alacsonyabb visszatérő hőmérséklet (fűtés) Hátrányok * Állandóan változó nyomásviszonyok * Hidraulikai körök egymásra hatása és állandóan változó szelepautoritás * Alacsony térfogatáram esetén a szivattyú mechanikusan sérülhet

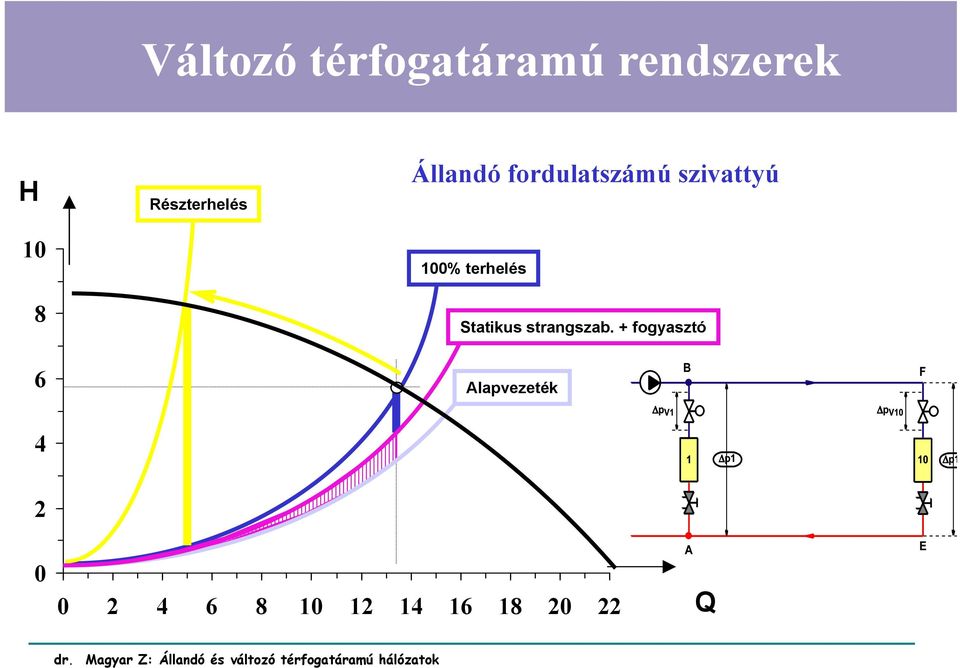

17 Változó térfogatáramú rendszerek H Részterhelés Állandó fordulatszámú szivattyú 100% terhelés Statikus strangszab. + fogyasztó Alapvezeték Q

18 Változó térfogatáramú rendszerek H Részterhelés Szabályozott fordulatszámú szivattyú 100% terhelés Statikus strangszab. + fogyasztó Alapvezeték Q

19 Változó térfogatáramú rendszerek = 30/66 = 0.45 Beszabályozási módszerek kpa kpa kpa kpa kpa kpa kpa kpa kpa 5 86 =30/60= kpa kpa

20 Gyakorlatok Határozzuk meg az adott kapcsolásnál az állandó és a változó térfogatáramú részt, valamint a beszabályozó szelepek helyét! ts B D tp A V H H C qb BPV A qp B qs tr

21 Gyakorlatok Határozzuk meg az adott kapcsolásnál az állandó és a változó térfogatáramú részt, valamint a beszabályozó szelepek helyét! + F H t p E V C H t s H 1 L C G q b - D t r C tr t r q p D q s t r

22 Gyakorlatok Határozzuk meg az adott kapcsolásnál az állandó és a változó térfogatáramú részt, valamint a beszabályozó szelepek helyét!

23 Gyakorlatok Határozzuk meg az adott kapcsolásnál az állandó és a változó térfogatáramú részt, valamint a beszabályozó szelepek helyét!

24 Gyakorlatok Határozzuk meg az adott kapcsolásnál az állandó és a változó térfogatáramú részt, valamint a beszabályozó szelepek helyét!

25 Összegzés A helyes működéshez szükséges három hidraulikai feltétel: A tervezett térfogatáramot minden fogyasztónál biztosítani kell A szabályozó szelepen a nyomás nem ingadozhat sokat A csomópontoknál a térfogatáramoknak illeszkedniük kell egymáshoz Állandó és változó térfogatáramú rendszerek
