A KONDENZÁCI KAZÁNTECHNIKA

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "A KONDENZÁCI KAZÁNTECHNIKA"

Domokos Dudás
7 évvel ezelőtt
Látták:

1 A KONDENZÁCI CIÓS KAZÁNTECHNIKA ALKALMAZÁSI FELTÉTELEI: Gaál Csaba Marketbau-Remeha Kft. mőszaki igazgató

2 Kondenzációs technika EU piaci részesedése Market shares condensing boiler in Europe 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% NL D CH A GB B I F HU ES

3 Kondenzációs technika EU piaci részesedése % 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Year Non-Condensing % Condensing %

1995 1996 1997 1998 1999 2000 2001 2002 2003

4 A többletberuházás megtérülési ideje 1. Megtérülési idık folyamatos csökkenése: - Gázárak emelkedése - Kazánárak csökkenése 2. Épületenergetikai beruházásoknál az energiaköltségek csökkentésének leghatékonyabb módja: A kondenzációs kazántechnika alkalmazása

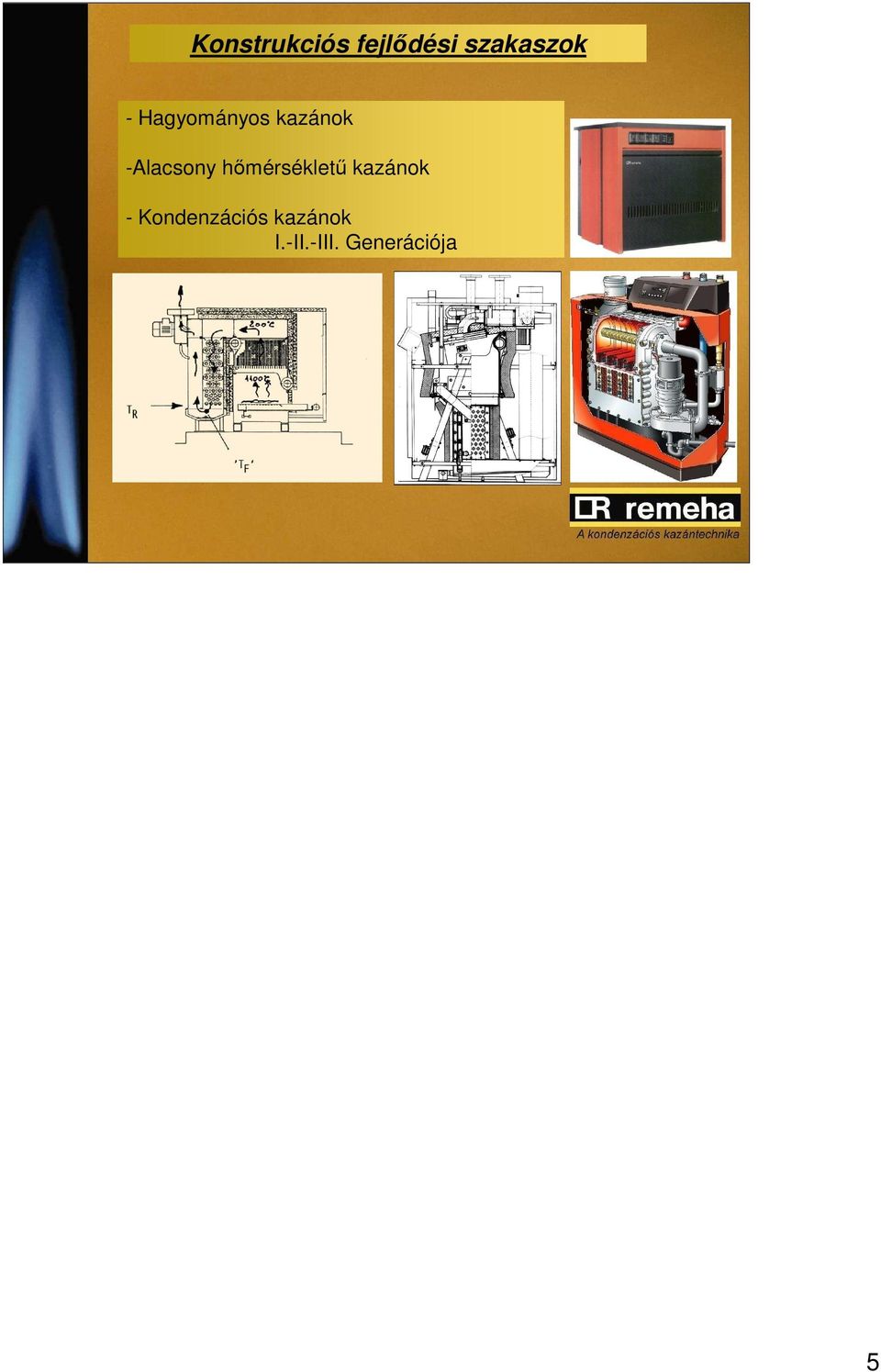

5 Konstrukciós fejlıdési szakaszok - Hagyományos kazánok -Alacsony hımérséklető kazánok - Kondenzációs kazánok I.-II.-III. Generációja 5

6 A kondenzációs technika A földgáz égése = széndioxid + vízgız + hı Érzékelhetı hı rejtett hı Füstgázban lévı vízgız harmatpont alá hőtése : kondenzációs hınyereség földgáznál elméletileg 11% Égéshı - főtıérték közötti különbség pont 11% 6

vízgız harmatpont alá hőtése : kondenzációs hınyereség

7 A kondenzációs hatásfok 7

8 Légfelesleg-tényezı 8

9 Kondenzációs nyereség I. CÉL: Kisebb légfelesleg Magas harmatpont = Nagyobb kondenzációs tartomány PREMIX, folyamatos gáz- levegıarány szabályozású, felületi sugárzóégı: További eredmény: Igen alacsony károsanyag kibocsátás 9

10 A kondenzáci ciós üzem feltételei, telei, követelmk vetelmények Kazánberendezés: - Premix égı - Folyamatos gázlevegıarány szabályzás

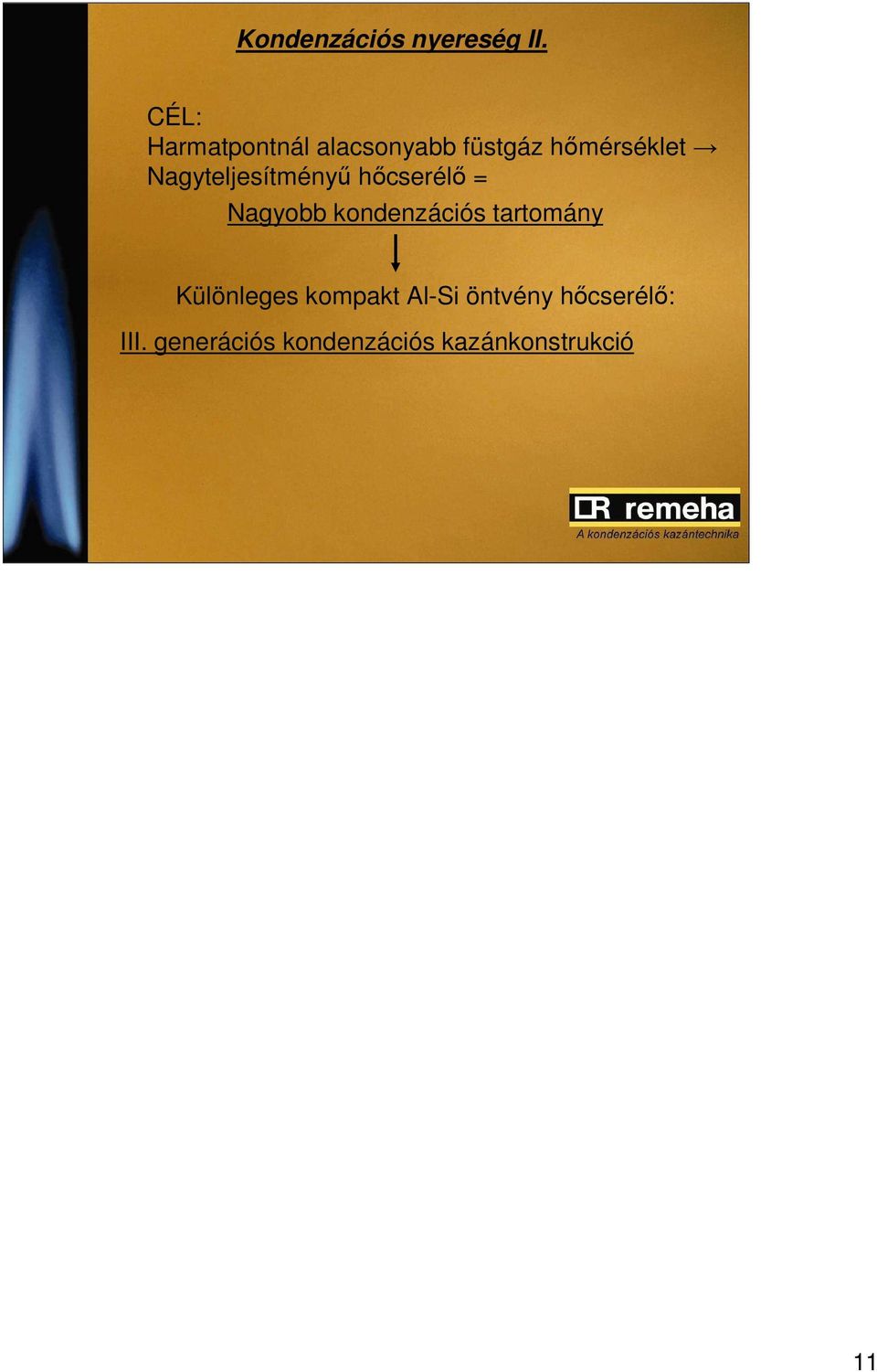

11 Kondenzációs nyereség II. CÉL: Harmatpontnál alacsonyabb füstgáz hımérséklet Nagyteljesítményő hıcserélı = Nagyobb kondenzációs tartomány Különleges kompakt Al-Si öntvény hıcserélı: III. generációs kondenzációs kazánkonstrukció 11

12 III. generációs kondenzációs kazánok 12

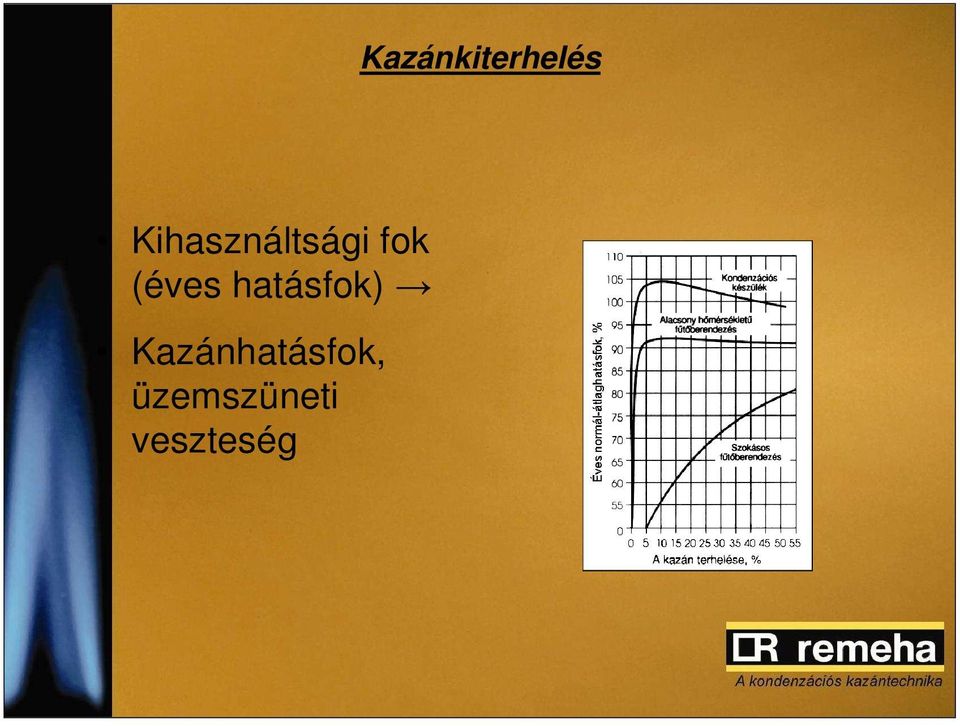

13 Kazánkiterhelés Kihasználtsági fok (éves hatásfok) Kazánhatásfok, üzemszüneti veszteség

14 A kondenzációs üzem feltételei, követelmények Kazánberendezés: - ÉMI minısített, LAS rendszerő, korrózióálló füstgáz-elvezetı rendszer - Kondenzátum elvezetés (Kezelés) 14

15 Akár 1 MW kazánházi teljesítmény 15

16 A Marketbau-Remeha Kft. kondenzációs kazánjai Gas 310 és 610 ECO kondenzációs állókazánok kw 1,15 MW mindössze 2,5 m 2 alapterületen!

17 AVANTA

18 A kondenzációs üzem feltételei, követelmények Főtési rendszer: - A főtési rendszerek túlméretezésének hatása, elavult 90/70 C h ılépcsıjő rendszerek - A hıleadó felületek, a rendszer hılépcsıjének tervezése - Hidraulikai kapcsolások - Szabályzások illesztése a hidraulikai rendszerhez 18

rendszerek - A hıleadó felületek, a rendszer hılépcsıjének tervezése -

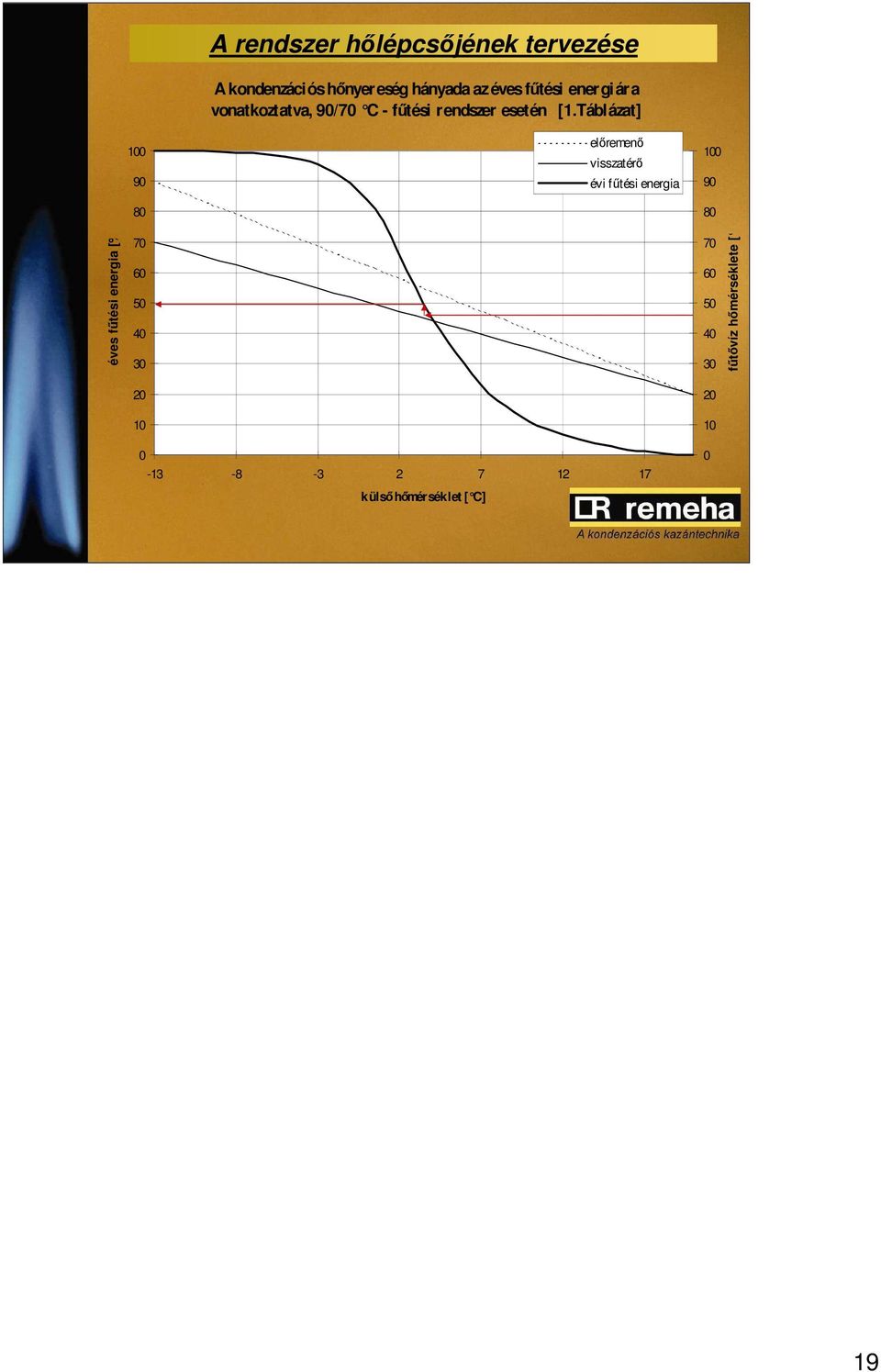

19 A rendszer hılépcsıjének tervezése A kondenzációs hınyereség hányada az éves főtési energiára vonatkoztatva, 90/70 C - f őtési rendszer esetén [1.Táblázat] elıremenı visszatérı évi főtési energia éves főtési energia [%] külsı hımérséklet [ C] főtıvíz hımérséklete [ C] 19

Táblázat] elıremenı visszatérı évi főtési energia 100 90 éves főtési energia [%] 80 70

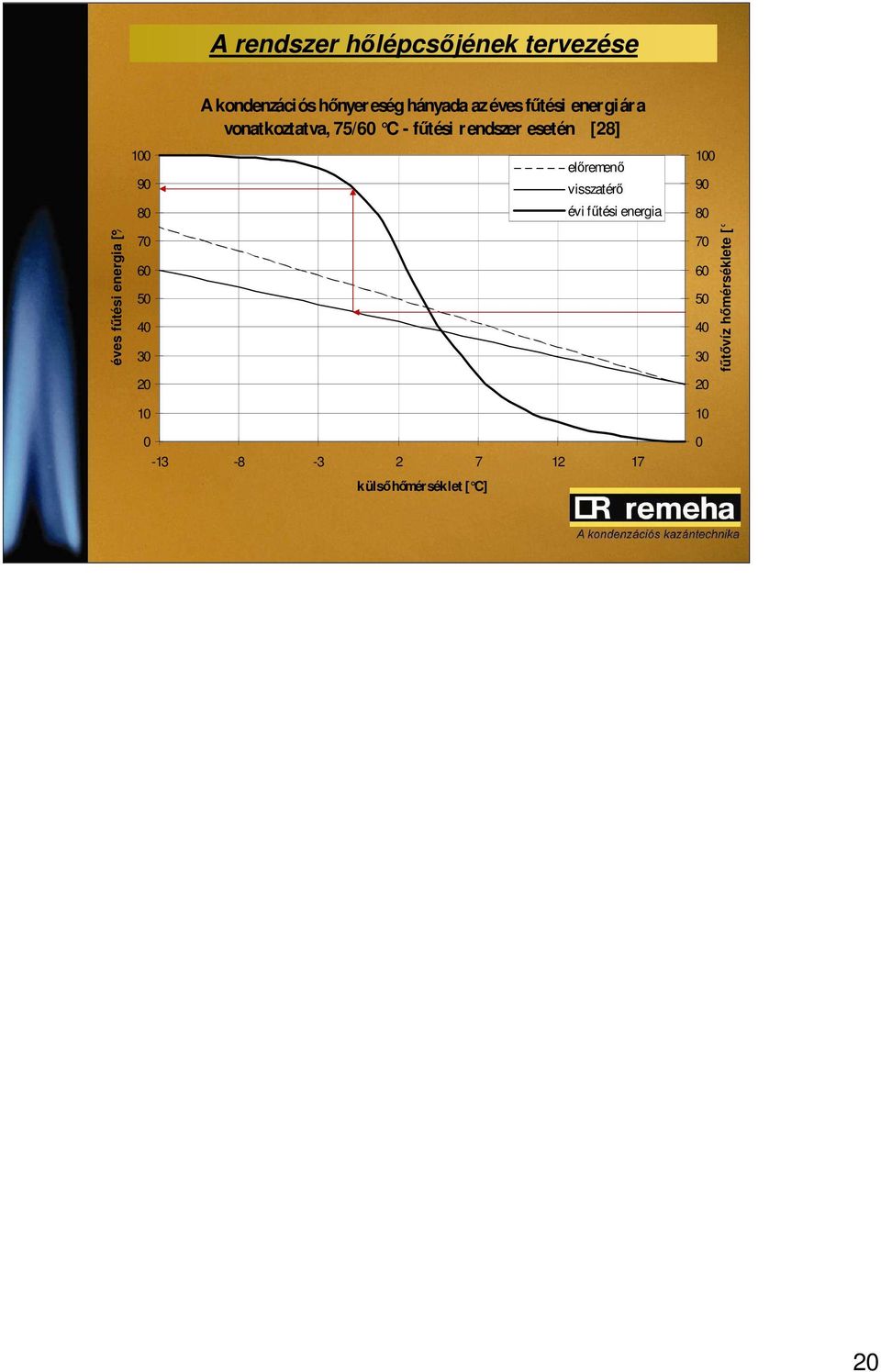

20 A rendszer hılépcsıjének tervezése éves főtési energia [%] A kondenzációs hınyereség hányada az éves főtési energiára vonatkoztatva, 75/60 C - f őtési rendszer esetén [28] elıremenı visszatérı évi főtési energia főtıvíz hımérséklete [ C] külsı hımérséklet [ C] 0 20

f őtési rendszer esetén [28] elıremenı visszatérı évi főtési energia 100 90 80 70 60

21 A rendszer hılépcsıjének tervezése A kondenzációs hınyereség hányada az éves főtési energiára vonatkoztatva, 45/35 C - f őtési rendszer esetén [8] elıremenı visszatérı évi főtési energia évi főtési energia [%] külsı hımérséklet [ C] főtıvíz hımérséklete [ C] 21

22 Hidraulikai kapcsolások, szabályzás kondenzációs vezérkazán alacsonyhımérséklető követıkazán ( csúcsrajáratás ) 22

23 MŐKÖDÉSI ELV: A HIDRAULIKAI VÁLTÓ Qp Qs Qp < Qs Ts csökken (elıremenı hım. csökken) A Ts csökkenése miatt a kazán teljesítményét emelni kell Qp Qs

24 MŐKÖDÉSI ELV: A HIDRAULIKAI VÁLTÓ Qp Qs Qp > Qs Tp csökken, a visszatérı hımérséklet emelkedik, így a kazán hatásfoka csökken A visszatérı hımérséklet emelkedése miatt a kazán teljesítményét a szabályozó csökkenti Qp Qs

25 HIDRAULIKAI VÁLTÓ SPIROCROSS A rendszer hidraulikai kiegyenlítéséhez, valamint levegı- és iszapleválasztáshoz

26 Spirocsı (köteg) Optimális, nyugodt lamináris áramlási sebesség, homogén folyadék MŐKÖDÉSI ELV: a SPIROCROSS A nyugodt lamináris áramlási sebesség biztosítja a mikrobuborékok felszállását Turbulens áramlás A nyugodt lamináris áramlási sebesség biztosítja a szennyezıdések leülepedését

27 Több mint 6500 kazán országszerte Nemzeti Színház Gerbaud Bank Center MTA székház

28 Köszönöm megtisztelı figyelmüket! Marketbau-Remeha Kft Budaörs, Gyár u
