szelepek a távfűtésben

Átírás

1 In-line szelepek a távfűtésben Kepka György

2 TA-Regulator történelem 1977 POZD regulator első Regulator németországi export 2000 Regulator Specialne Armature Medvešček Első in-line szelep TA kooperáció kezdete 2006 TA-Regulator a TA Hydronics csoport tagja 2012 Brezice, Szlovénia Jelenleg 76 alkalmazottat foglalkoztat 2

3 TA Regulator szelepek termékskálája Nyomásszabályozók, biztonsági és túláram szelepek Klasszikus térfogatáram és/vagy nyomáskülönbség szabályozók, PIBCV szelepek In-line térfogatáram és/vagy nyomáskülönbség szabályozók, PIBCV szelepek Az In-line kialakítás a Regulator szabadalma!! A termékeket kifejezetten primer távfűtési rendszerekhez fejlesztették ki, de szekunder rendszerekben is alkalmazhatóak

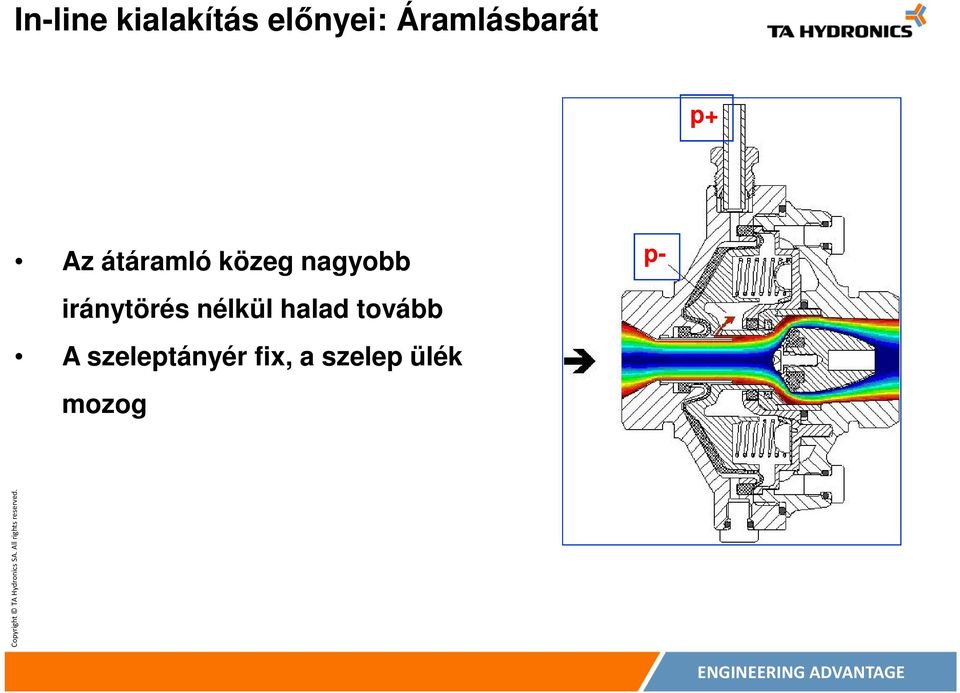

4 In-line kialakítás előnyei: Áramlásbarát p+ Az átáramló közeg nagyobb p- iránytörés nélkül halad tovább A szeleptányér fix, a szelep ülék mozog

5 In-line kialakítás előnyei: Alacsony hiszterézis Az átáramló közeg nagyobb iránytörés nélkül halad tovább A speciális polimer belsőnek köszönhetően alacsony a mozgó alkatrészek közötti súrlódás

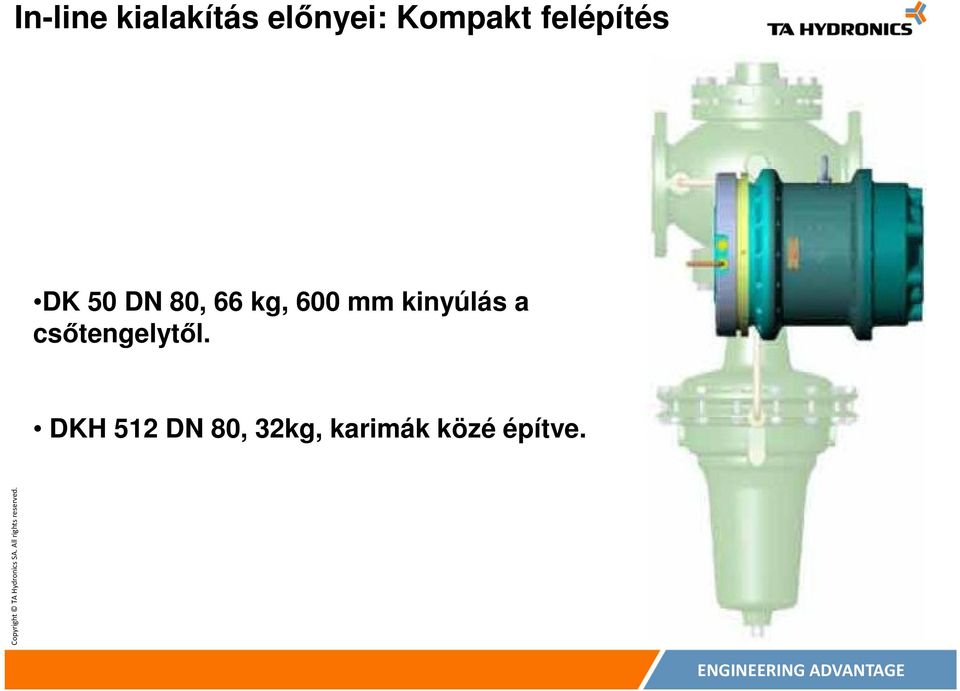

6 In-line kialakítás előnyei: Kompakt felépítés DK 50 DN 80, 66 kg, 600 mm kinyúlás a csőtengelytől. DKH 512 DN 80, 32kg, karimák közé építve.

7 In-line kialakítás előnyei: Csendes működés Nincs kavitáció XF < Z Kavitáció XF Z Hang teljesítmény szint [db(a)] Lamináris Turbulens Z = 0,4 átlagos érték Z = 0,5 jó érték Z = 0,6 prémium kategória (pl. in- line szelepek) Áramlási zaj megjelenése XF = (p e -p u ) / (p e p t )

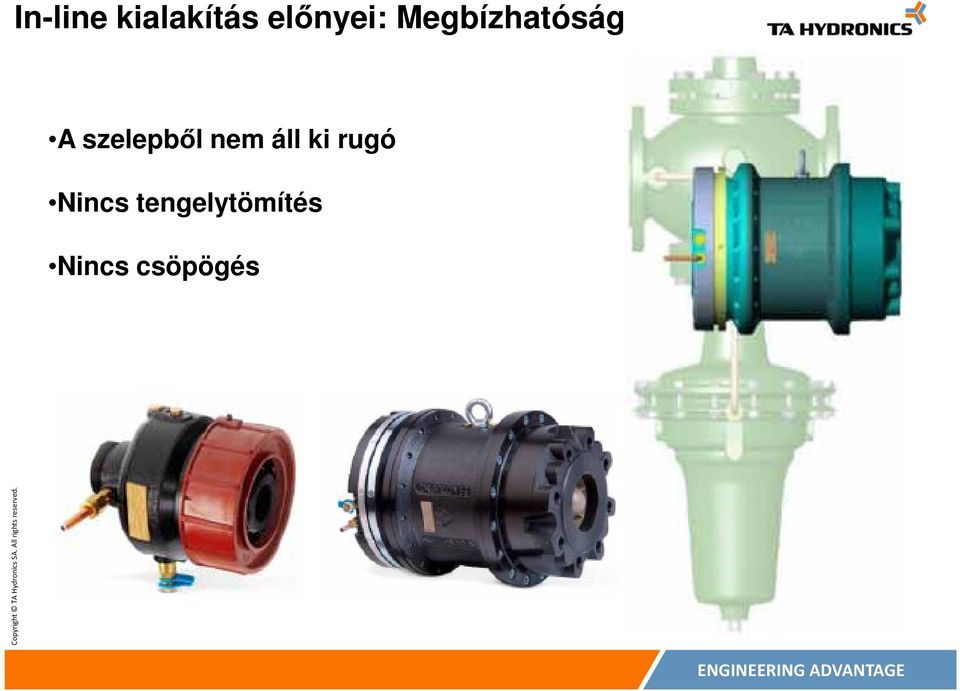

8 In-line kialakítás előnyei: Megbízhatóság A szelepből nem áll ki rugó Nincs tengelytömítés Nincs csöpögés

9 In-line szelepek távfűtési rendszerekben Hőközpontok Alhőközpontok Hőfogadók Szekunder oldal }

10 In-line szelepek távfűtési rendszerekben Nyomáskülönbség szabályozó szelepek (DA 516) p szabályozó Nyomáskülönbség és térfogatáram szabályozó szelepek (DKH 512) Nyomásfüggetlen szabályozó és beszabályozó szelepek (PIBCV) (KTH,KTM 512)

11 DA 516 nyomáskülönbség szabályozó működése p+ H p L = p + -p - p- A p+ magasabb nyomás egy impulzus csövön keresztül hat a membrán egyik oldalára, és a szelepet zárni próbálja Az alacsonyabb p- nyomás egy belső furaton keresztül hat a membrán másik oldalára és a rugóval együtt nyitni próbálja a szelepet A rugó előfeszítést a kézi kerékkel lehet beállítani p+ p-

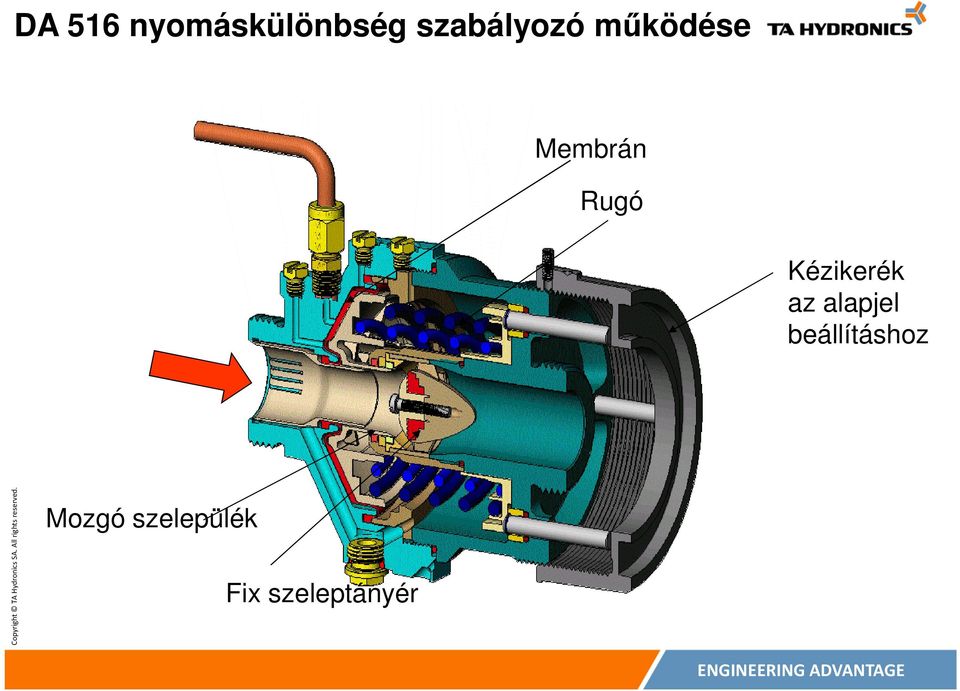

12 DA 516 nyomáskülönbség szabályozó működése Membrán Rugó Kézikerék az alapjel beállításhoz Mozgó szelepülék Fix szeleptányér

13 DA 516 nyomáskülönbség szabályozó paraméterei Állítható alapjel pl alapjel: 5-20, 10-60, , kpa NA PN 25, -10 C C (150 C) Max. p a szelepen: 1600 kpa (16 bar) DN DN DN150

14 DA 516 nyomáskülönbség szabályozó referencia DA 516 típusú szelep Ajkán

15 Nyomáskülönbség és térfogatáram szabályozó, állítható térfogatáram alapjellel : DKH 512 előnyei 1. Nyomáskülönbség és térfogatáram szabályozó DK 50, hagyományos szelep DKH 512, inline szelep 2. Nyomáskülönbség szabályozó 3. Térfogatáram szabályozó

16 Nyomáskülönbség és térfogatáram szabályozó, állítható térfogatáram alapjellel : DKH 512 előnyei A szabályozás RÉSZTERHELÉS ESETÉN is FOLYAMATOS és PONTOS! 1 2

17 Nyomáskülönbség és térfogatáram szabályozó, állítható térfogatáram alapjellel : DKH 512 paraméterei Állítható alapjel pl alapjel: 15; 40; 60 és 100 kpa ill. külön kérésre más, egyedi alapjel DN DN NA PN 25, -10 C C Max. p a szelepen: 1600 kpa (16 bar) Low Flow, Normal Flow és High Flow kivitel

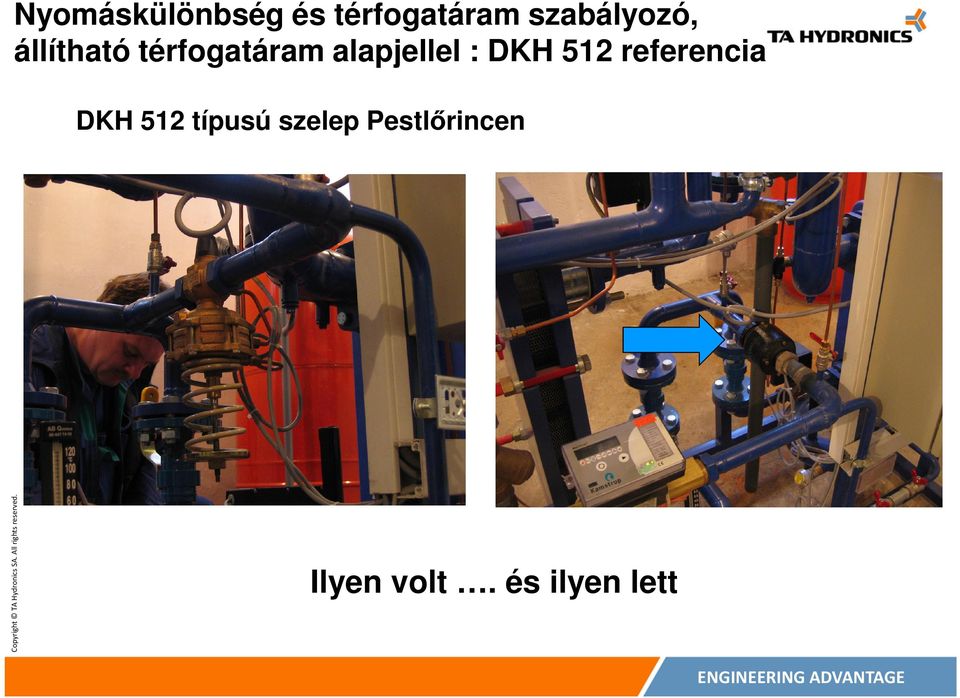

18 Nyomáskülönbség és térfogatáram szabályozó, állítható térfogatáram alapjellel : DKH 512 referencia DKH 512 típusú szelep Pestlőrincen Ilyen volt. és ilyen lett

19 KTM 512 PIBCV szelepek felépítése Szabályozás szempontjából a legjobb megoldás A TA Regulator in-line KTM szelep optimális megoldást nyújt

20 KTM 512 PIBCV szelep működése a c p szabályozó c állandó p-t tart a szabályozó szelepen b és az állandó fojtáson a, az a szelep k v értékét és így a szelep max. térfogatáramát lehet beállítani b a szabályozó szelep b magas és stabil autoritással működik.

21 KTM 512 PIBCV szelep paraméterei Stabilizált nyomáskülönbség a szabályzó szelepen EQM (KTH 512 lineáris) karakterisztika NA DN PN 25, -10 C C Max. p a szelepen: 1600 kpa (16 bar) Low Flow, Normal Flow és High Flow kivitel DN

22 In-line távhős referenciák Magyarországon BUDAPESTI TÁVHŐSZOLGÁLTATÓ ZRT. PÉCSI TÁVFŰTŐ KFT SZEGEDI HŐSZOLGÁLTATÓ KFT. SOPRONI TÁVHŐSZOLGÁLTATÓ KFT. PRIMER AJKAI TÁVHŐSZOLGÁLTATÁSI KFT. SZOMBATHELYI TÁVHŐSZOLGÁLTATÓ KFT. VÁRPALOTAI KÖZÜZEMI KFT PROMTÁVHŐ DOROG-ESZTERGOM TIMPANON KFT KAZINCBARCIKA CSORNAHŐ KOMPLEX PRODUCT KFT. IND-APP KFT.

23 In-line távhős referenciák Európában BÉCSI TÁVHŐ BUKARESTI TÁVHŐ SZÓFIAI TÁVHŐ ANGOL NÉMET HORVÁT LENGYEL SZLOVÁK CSEH SZLOVÉN VÁROSI TÁVHŐSZOLGÁLTATÓK

24 Az In-line szelepek előnyei még egyszer Kompakt felépítés Igen csendes működés Áramlásbarát Pontos szabályozás, részterheléseknél is Kiemelkedően jó hiszterézis Nagy térfogatáramok
