1 Vízellátás-Csatornázás Összeállításnál felhasznált anyagok, előadások készítői:kónya T. (DE MK) Szikra Cs. (BME)

2 Vízellátó rendszerek Rendszer megtáplálása szerint lehet: -atmoszférikus magastartályos vagy -nyomólégüstös /hidrofor/ berendezéssel, -közüzemi vízhálózatról megtáplált.

3

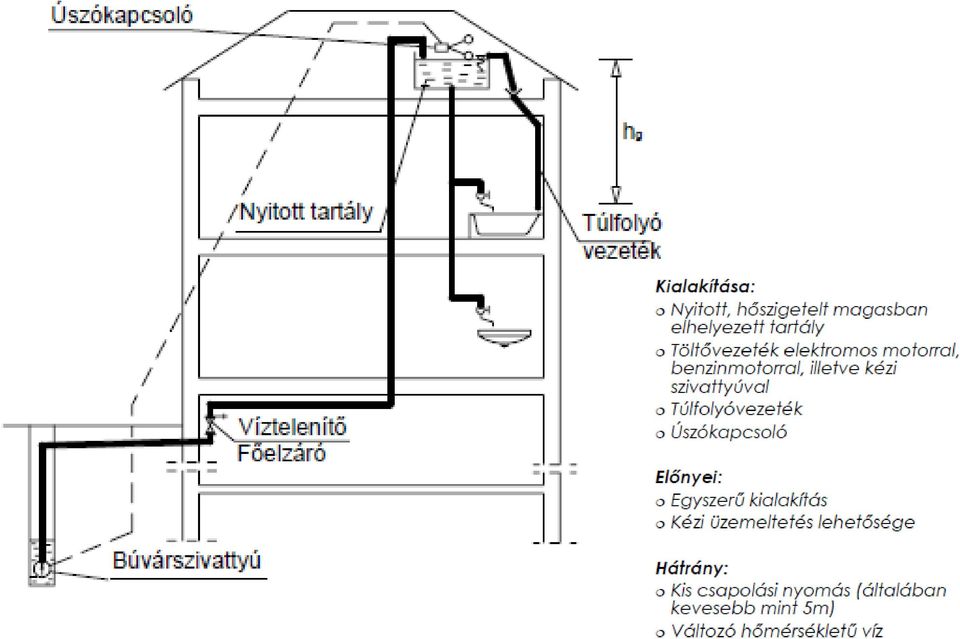

4 Atmoszférikus magastartályos házi vízellátó rendszer 1 vízforrás /saját kút/, 2 szívóvezeték, 3 szivattyú, 4 a tartályt töltő vezeték, 5 magastartály, 6 elosztó vezeték, 7 fogyasztói vezeték, 8 ágvezeték, 9 vizes berendezés, 10 túlfolyó vezeték, 11 szintkapcsoló, 12 vill. jelzővezeték, 13 automatika,

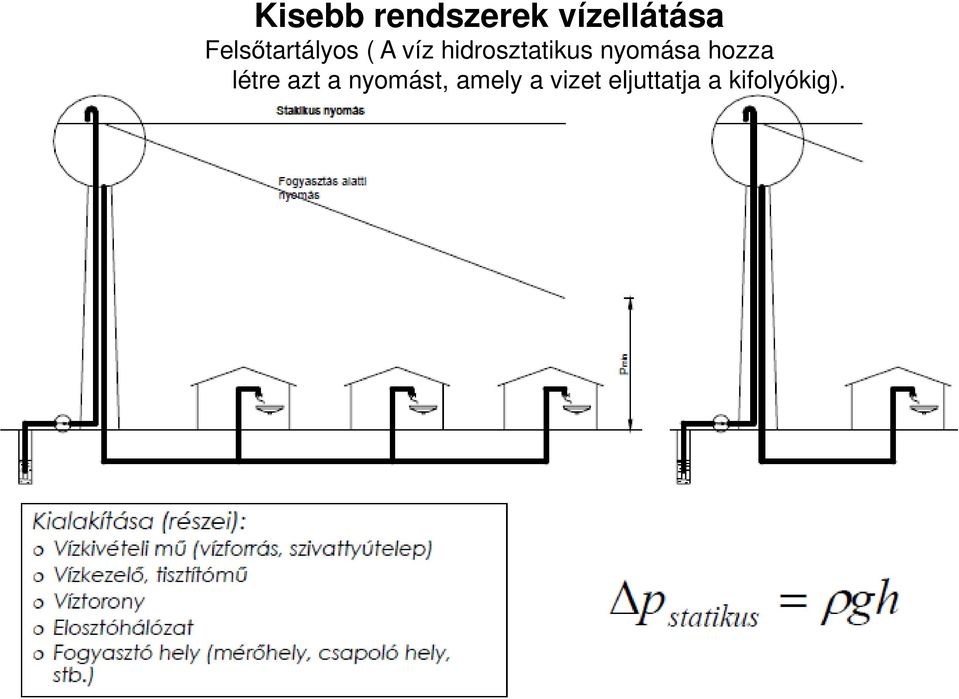

5 Kisebb rendszerek vízellátása Felsőtartályos ( A víz hidrosztatikus nyomása hozza létre azt a nyomást, amely a vizet eljuttatja a kifolyókig).

6 Felsőtartályos ( A víz hidrosztatikus nyomása hozza létre azt a nyomást, amely a vizet eljuttatja a kifolyókig).

7

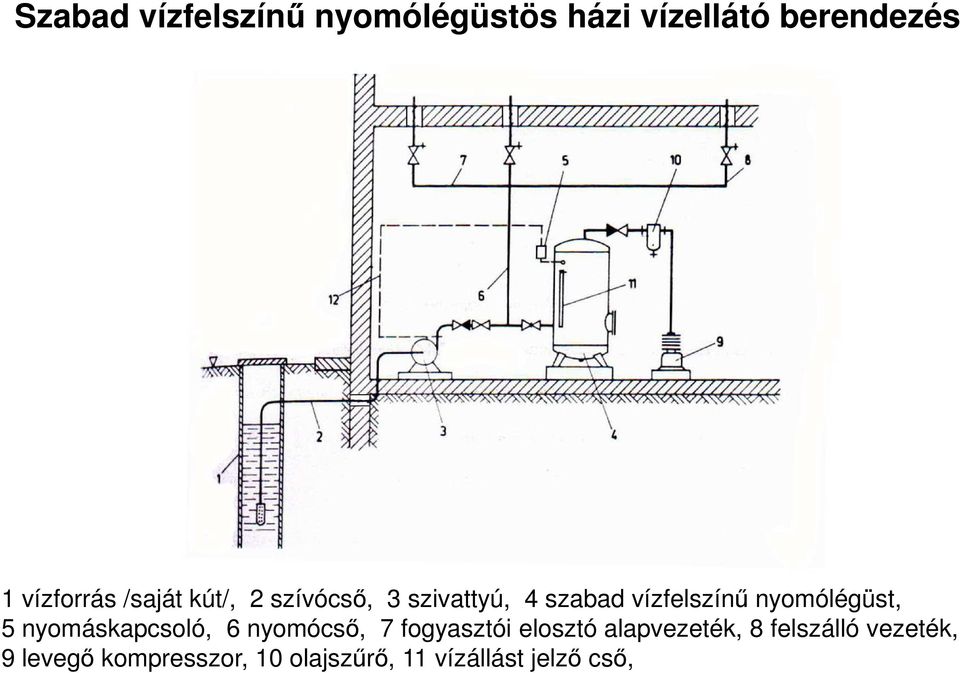

8 Szabad vízfelszínű nyomólégüstös házi vízellátó berendezés 1 vízforrás /saját kút/, 2 szívócső, 3 szivattyú, 4 szabad vízfelszínű nyomólégüst, 5 nyomáskapcsoló, 6 nyomócső, 7 fogyasztói elosztó alapvezeték, 8 felszálló vezeték, 9 levegő kompresszor, 10 olajszűrő, 11 vízállást jelző cső,

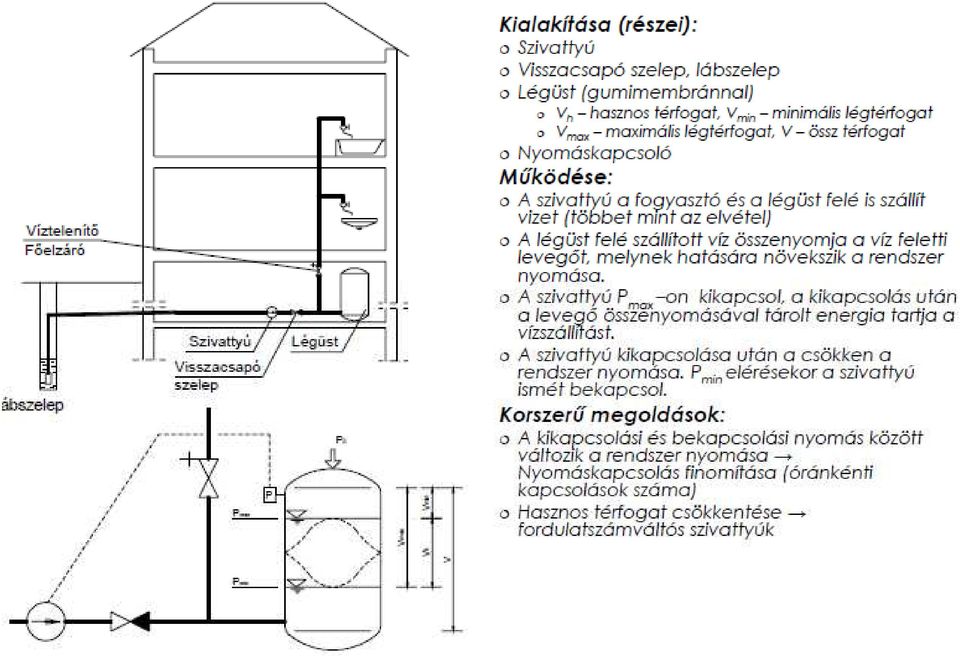

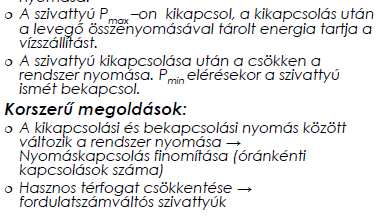

9 Hidrofor 1 nyomással érkező víz, 2 fogyasztó felé áramló víz, tartály (légüst) tetején levegő utánpótlás

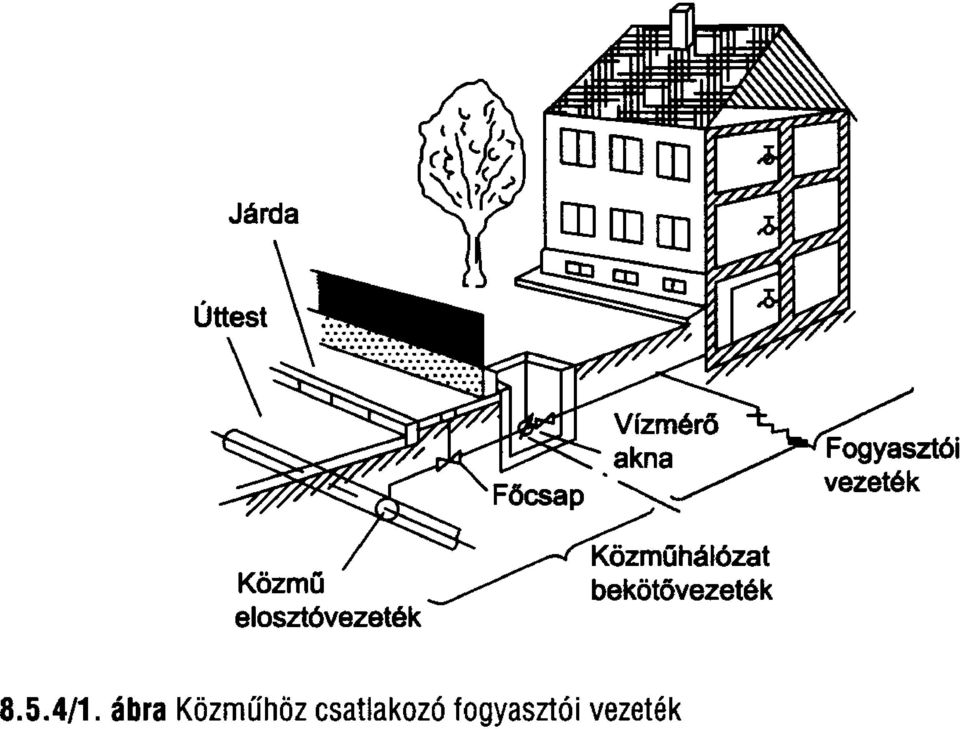

10

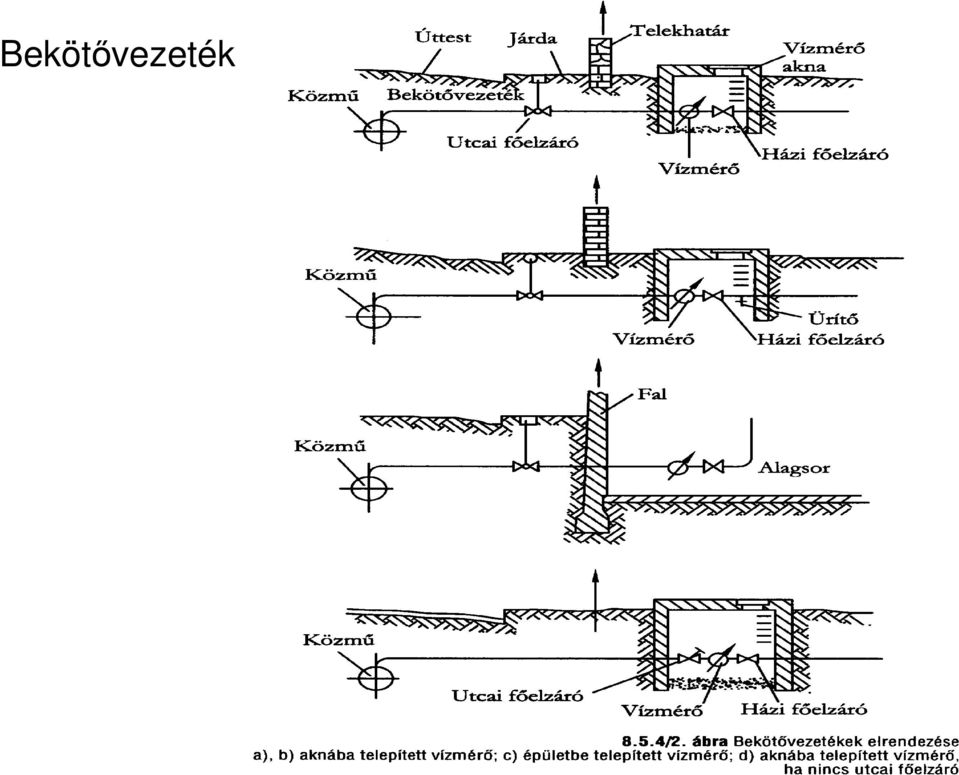

11 Bekötővezeték

12 Közműhálózatra történő rácsatlakozás egy lehetséges műszaki megoldása 1 közüzemi vezeték, 2 rácsatlakozó könyök (menetes), 3 utcai főcsap, 4 védőcső, 5 szelepszár hosszabító, 6 öntöttvas ház, Vízfőcsap és az elhelyezés részletei 1 víztelenítő főcsap, 2 kavicságy, 3 tégla, 4 szelepszár hosszabító, 5 védőcső, 6 tégla, 7 öntöttvas (vagy alu. öntvény) csapszekrény

13 Vízmennyiségmérők Szerkezeti kialakítás szerint: -mechanikus mérők, - indukciós mérők, - ultrahangos mérők, - örvényleválás elvén mérők Elhelyezés szerint: Elhelyezés szerint: - fő (aknában, épületen belül) - mellékmérők

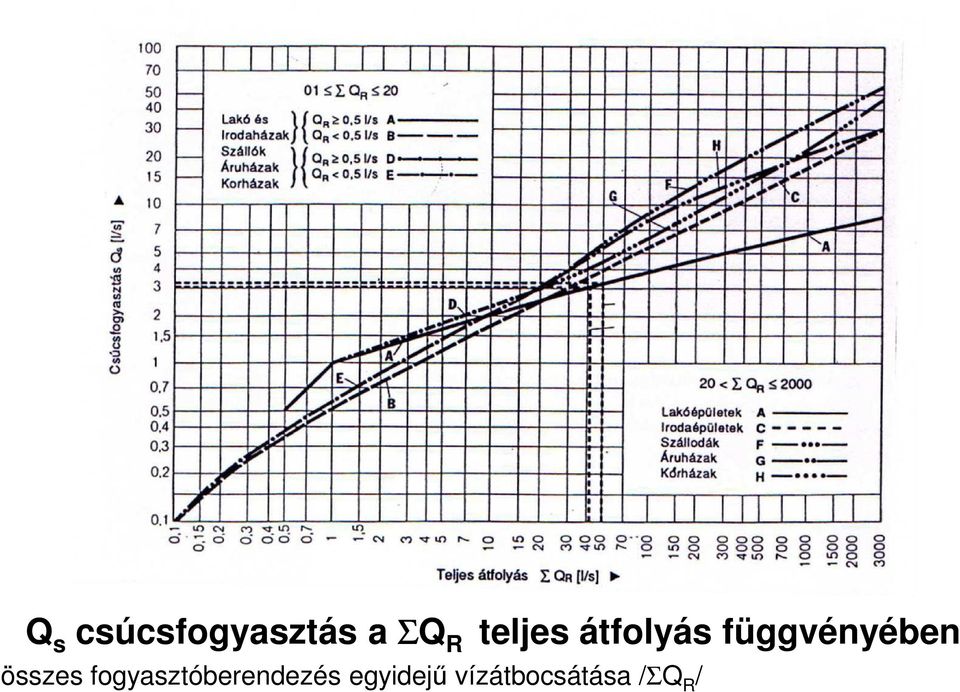

14 Q s csúcsfogyasztás a ΣQ R teljes átfolyás függvényében összes fogyasztóberendezés egyidejű vízátbocsátása /ΣQ R /

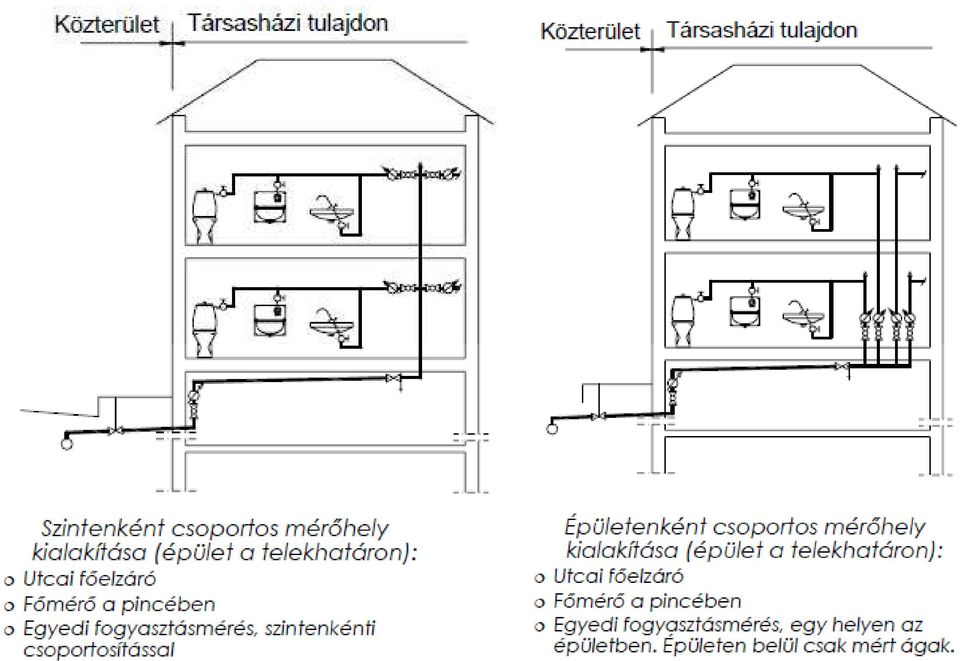

15 Ez a megoldás társházak esetén korszerűtlen, hiszen egyéni mérés esetén, egy önálló ingatlanon belül több almérőt is ki kellene alakítani. Vízhálózat esetében mindig kötelező a főmérőkialakítása.ma az egyéni fogyasztásmérés már alapvető követelmény.

16 Közüzemi vízhálózatra kapcsolt vízellátási rendszer 1 közműhálózat, 2 bekötővezeték, 3 a közterületen lévő utcai főelzáró, 4 a telekhatáron belül lévő vízóra aknába szerelt vízmérő, 5 az épület főelzáró szerelvénye, mely olyan kialakítású, hogy az épület vízhálózata leüríthető legyen, 6 a vízmérőtől az épület határoló faláig tart a külső alapvezeték, 7 az épületbe történő belépéstől a legtávolabbi függőleges vezetékig tart a belső alapvezeték, 8 a felszálló vezetékbe szerelt üríthetős strangelzáró (szakaszoló), 9 felszálló vezeték, 10 ágvezeték, 11 az egyes berendezési tárgyak elé az ágvezetékbe szerelt elzárószerelvény (tartalékelzáró), 12 kifolyószelep, 13 berendezési tárgy,

17

18 Mosdó Zuhany Kád Mosogató WC. Használati melegvíz fogyasztók

19 mosogató keverő csaptelep

20 Mosogató keverő csaptelep

21 Zuhanyfal

22 Kézmosó, WC, bidé egy berendezés, fűtött ülőkével

23 WC kezelőgombja

24 Hely és víztakarékos: WC tartály és kézmosó

25 Használati hideg és melegvíz vezeték rendszer függőleges csőterve

26 HMV fogyasztás időbeli lefutása Szakaszos Folyamatos üzem változó terheléssel Folyamatos üzem állandó terheléssel

27 Használati melegvíz ellátás felosztása Termelő és csapoló száma szerint: -egyedi (egy berendezés egy csapoló) -csoportos (egy berendezés több csapoló) -központi Egy berendezés tetszőleges számú csapoló) Vízmelegítő rendszer szerint: -átfolyós gázüzemű villamos energiával működő hőhordozó közeggel fűtött -tárolós -Közvetlen fűtésű -Közvetett fűtésű Vízmelegítő felépítése szerint: -nyitott vízmelegítők (a víz a légköri levegővel kapcsolatban van) -zárt vízmelegítők (csak a csapok nyitásakor van kapcsolata a légkörrel)

28 Használati melegvíz termelés tárolós, villamos energiával működő közvetlen fűtésű, nyitott

29 HMV termelés átfolyós fali vízmelegítővel Q=cm(tm-th)=4,2 (kj/kg o C)(12x10-3 /60 m 3 /s)(40-15) o C= 21 kj/s

30 Központi HMV termelés

31 Közvetett fűtésű tárolós, primer oldalon hőhordozó közeg (melegvíz, forróvíz, gőz)

32 Indirekt fűtésű átfolyós használati melegvíz termelés, hőcserélő primer közege A kazánban termelt fűtővíz

33 Indirekt fűtésű, átfolyós használati melegvíz termelés

34 Direkt fűtésű, gáz üzemű, kémény nélküli, átfolyós kis vízmelegítő Csak egy csapoló köthető rá

35 Közvetlen típusú, gázüzemű, átfolyós, fali vízmelegítő Több csapoló köthető rá, de egyidejűleg egy csapolót tud ellátni

36 Közvetlen fűtésű, gázüzemű, tárolós használati melegvíz termelő

37 Közvetett fűtésű, tárolós használati melegvíz termelés, a melegvíz fűtőközeget gázüzemű kazán állítja elő

38 Közvetett fűtésű, fali, tárolós használati melegvíz termelés, a melegvíz fűtőközeget gázüzemű falikazán állítja elő

39 Energiafogyasztók a használati hideg- és melegvíz ellátásnál - szivattyúk - HMV hőcserélők, tartályok - motoros szelepek, szabályozók - kompresszor

40 A melegvízellátás primer energiaigénye HMV nettó hőenergia igénye A melegvíz elosztás veszteségei Tárolási veszteségek E HMV = α ( qhmv + qhmv, v + qhmv, t ) ( Ck kehmv ) + ( EC + E K ) e v teljesítménytényező lefedési tényező a melegvíz elosztás segédenergia igénye kazán segédenergia igénye HMV primer energia átalakítási tényezője a villamos segédenergia átalakítási tényezője

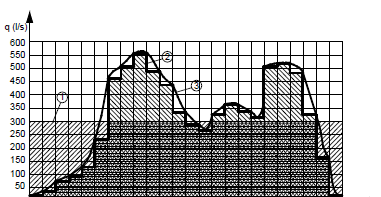

41 Napi vízigény: q d =nq n l/nap, m3/nap q d egy fogyasztói egység átlagos napi vízigénye [l/nap] n az adott fogyasztási egység területén élők száma [fő] q n az adott fogyasztási egység jellemző, fajlagos felhasznált vízmennyisége [l/fő,nap] Lakossági fogyasztás jellemzői: 1. A napi fajlagos felhasznált vízmennyiség [l/fő,nap]. Jellemző mennyisége: F= l/fő,nap 2. Átlagos napi vízigény (egy adott fogyasztási egységre vonatkozóan), q d 3. A fogyasztás időbeli eloszlása (l/s) Kommunális fogyasztás jellemzői: 1. A napi fajlagos felhasznált vízmennyiség. Jellemző mennyisége, leginkább az intézmény jellegétől függ. 2. Átlagos napi vízigény Ipari fogyasztás jellemzői: technológiafüggő

42 Vízszállítás

43 Szivattyú működtetéséhez szükséges teljesítmény és energiaigény P V p = η ( W, kw ) E = V p τ η ( J, Wh) H redsz 2 = R Q R V 2 mvo. H redsz h rendsz

44 HMV előállítás hőigénye Q = c m t ( J, kj ) Q = Q τ felfűe = c m t τ felfűe ( J / s, kj / s) Teljesítmény igény függ a tároló méretétől is, a tároló méretét a fogyasztás jellegétől
