1 KOMPLEX tervezési segédlet (A komplex feladatok és diplomatervek gyakorlati számításai és adatai) Kiadás: Budapesti Műszaki és Gazdaságtudományi Egyetem Építészmérnöki Kar Épületenergetikai és Épületgépészeti Tanszék Szerkesztette: Szikra Csaba tudományos munkatárs A feladatok végrehajtásához nyújt segítséget a "Komplex tervezési segédlet". Azonban felhívjuk használójának figyelmét a "segédlet" jellegre, mely azt jelenti, hogy a valós épületgépészeti problémára nem minden esetben talál segítséget. A képletekbe történő behelyettesítés csak értelemszerűen, a műszaki megoldások figyelembevételével történhet. A segédlet vakon, algoritmus értelmezések nélküli végrehajtása nem jelenti a féléves tervfeladat sikeres teljesítését.

2 A. SZÁMÍTÁSOK 5 A.1. Az építmény vízellátására és használati melegvíz-ellátására vonatkozó alapadatok számítása 5 A.1.1. Az építmény napi várható átlagos vízigénye 5 A Lakó és szállás jellegű építmény átlagos, napi vízigénye 5 A Egyéb építmények átlagos, napi vízigénye 5 A Egyéb nem fejadagra és főre vonatkozó fogyasztások (takarítás, locsolás stb.) 5 A Az építmény teljes átlagos, napi vízigénye: 5 A.1.2. Az építmény kommunális vízfogyasztásának térfogatáram-csúcsértéke 5 A.1.3. Tűzivíz-hálózat és annak vízigénye 6 A Épületen kívüli tűzivíz-hálózat 6 A Épületen belüli tűzivíz-hálózat 6 A Száraz üzemű tűzivíz-hálózat 6 A Automatikus működésű (beépített) tűzivíz-hálózat 6 A Az építmény teljes oltóvíz igénye 6 A.1.4. A vízellátó hálózat alapvezetékének belső átmérője 7 A.1.5. Az épület teljes, napi melegvíz igénye 7 A.1.6. A szükséges melegvíztároló-térfogat 7 A.1.7. A használati melegvíztároló elhelyezésének fontosabb szabályai 7 A.1.8. A használati melegvíz-készítés hőteljesítmény igénye 8 A.1.9. A használati melegvíz-készítés villamos teljesítmény igénye 8 A A cirkulációs szivattyú villamos teljesítményigénye 8 A A tároló-töltőszivattyú villamos teljesítményigénye 8 A Villamos üzemű HMV készítés teljesítményigénye 8 A Vízmérők és elhelyezésük 9 A.2. Szennyvízmennyiség, csatornaterhelés 9 A.2.1. Épületből távozó szennyvíz 9 A Napi átlagos szennyvíz mennyisége 9 A Mértékadó csatornaterhelés 9 A A szennyvíz-csatornahálózat alapvezeték névleges belső átmérője 10 A.2.2. Csapadékvíz-mennyiség (esővíz-mennyiség) 10 A Mértékadó csapadékterhelés 10 A A csapadék vezetékek keresztmetszetének meghatározása 11 A.2.3. Összes csatornaterhelés, bekötővezeték átmérője 11 A.3. MESTERSÉGES SZELLŐZTETÉS 11 A.3.1. A helyiségekben szükséges szellőző levegő térfogatáramának meghatározása 11 A Tapasztalati úton, légcsereszám alapján 11 A Méretezés fejadagra 12 A Méretezés berendezési tárgyak száma alapján 12 A Méretezés MSZ CR 1752 alapján 12 A Kéménybe nem kötött gázkészülékek esetén 12 A Kéménybe kötött gázkészülékek esetén 13 A Garázsszellőzés esetén 13 A.3.2. A légcsatorna hálózat szükséges keresztmetszete 13 A.3.3. A légtechnikai berendezés villamos teljesítményigénye 13 A.4. Az épületszerkezetekre és az épületre vonatkozó hőtechnikai ellenőrzés 14 A.4.1. A szabályozás szintjei 14 A Határoló szerkezetek (1.szint) 14 A Az épület határolásának egészére vonatkozó számítások (2. szint) 15 A.4.2. A nyári túlmelegedés kockázata 19 2

3 A.5. A hőtermelő berendezés teljesítményigénye 20 A.5.1. A használati melegvíz-készítés teljesítmény igénye 20 A.5.2. Szelőztetés teljesítmény igénye 20 A.5.3. Fűtési hőigény 20 A Meglévő épületek esetén 20 A Új építésű vagy meglévő m 2 nagyobb, (védelem alatt nem álló) épületek lényeges felújítása 20 A.6. A HŰTŐberendezés teljesítményigénye 21 A.6.1. Külső és belső hőnyereségek közelítő számítása 21 A.6.2. A hűtőberendezés elemei 21 A Folyadékhűtők 21 A Osztott rendszerű berendezés 21 A.6.2. A hűtőberendezés villamos teljesítményigénye 21 A.7. GÁZIGÉNY 22 A.7.1. Lakások gázigénye 22 A.7.2. Gázkazán gázigénye 22 A.7.3. Az épület teljes gázigénye 22 A.8. HASADÓ-NYÍLÓ (ROBBANÓ) FELÜLET 22 A.9. Az építmény KÉMÉNYei 23 A.9.1. Szilárd tüzelésű kazánberendezések, kandallók, cserépkályhák kéményei 23 A.9.2. Gázkészülékek kéményeinek kialakítása 23 A kW összteljesítmény alatti készülékek kéményei: 23 A kW feletti (központi kémények kialakítása): 23 A.9.3. Zárt égésterű gázkészülékek kéményeinek kialakítása 23 A.9.4. A kéményfej kialakításának szabályai 23 B. HELYIGÉNYEK 24 B.1. VÍZELLÁTÁSI HELYISÉGNY 24 B.1.1. Nyomásfokozó berendezés 24 B.1.2. Használati melegvíz készítő hőközpont 24 B Alapterület fekvő melegvíztárolók esetén: 24 B Alapterület álló melegvíztárolók esetén: 24 B.2. Szellőzési helyigény 25 B.3. Fűtési helyigény 25 B.3.1. Fűtési hőközpont 25 B.3.2. Gázkazánház 25 B.3.3. Tetőtéri gázkazánház 26 B.3.4. Szilárdtüzelésű kazánházi rész 26 B.4. GÁZELLÁTÁS HELYIGÉNY 27 B.4.1. Gázmérők helyigénye 100 m 3 /h névleges teljesítményig 27 B.4.2. Gázmérő-helyiség 27 B.4.3. Háztartási gázkészülékek működtetéséhez szükséges légtér 27 B Légtérigény kéménybe kötött készülékeknél: 28 B Légtérigény nyílt égőjű készülékeknél: 28 B.5. Felvonók helyigénye 29 B.5.1. Teherfelvonók 29 B.5.2. Személyfelvonók 29 I. MELLÉKLET: LAKOSSÁGI ÉS KÖZINTÉZMÉNYEK NAPI VÍZFOGYASZTÁSA 30 3

4 II. MELLÉKLET: KÜLSŐ ÉS BELSŐ OLTÓVÍZHÁLÓZAT 33 4

5 A. SZÁMÍTÁSOK A.1. Komplex tervezési segédlet ( ) AZ ÉPÍTMÉNY VÍZELLÁTÁSÁRA ÉS HASZNÁLATI MELEGVÍZ-ELLÁTÁSÁRA VONATKOZÓ ALAPADATOK SZÁMÍTÁSA A.1.1. Az építmény napi várható átlagos vízigénye A napi vízigény számítás célja az egyes fogyasztási objektumok napi várható és becsült fogyasztásának meghatározása. A számításokat MI :1992 Műszaki Irányelv szerinti irányadó értékek alapján kell meghatározni. A fogyasztás napi fajlagos értékei az I.sz. Mellékletben találhatók. A napi vízigény számítás a vízellátásért felelős szolgáltató számára szükséges annak elbírálása érdekében, hogy vállalni tudja-e az adott objektum napi vízigényének kiszolgálását. A szolgáltató az elláthatóságot az engedélyezési hatóság számára elvi nyilatkozat formájában deklarálja. A Lakó és szállás jellegű építmény átlagos, napi vízigénye ahol: 1 V l a f [m 3 /d = m 3 /nap], f - fők száma az épületben, összesen a - napi fejadag [l/fő,d]. A Egyéb építmények átlagos, napi vízigénye Vnl f a [m3 /d = m 3 /nap], ahol: f* - vendéglátóüzem esetén az adagok, és a dolgozók száma; irodák esetén a dolgozók száma; kereskedelmi egységek esetén a dolgozók száma; a - vendéglátóüzem esetén az adagra [l/adag,d], és a dolgozók számára [l/fő,d]; irodák esetén a dolgozók számára [l/fő,d]; kereskedelmi egységek esetén a dolgozók számára [l/fő,d] fajlagos vonatkozó fogyasztási értékek. * 1 A Egyéb nem fejadagra és főre vonatkozó fogyasztások (takarítás, locsolás stb.) ** 1 V e f a [m 3 /d = m 3 /nap] ahol: f **- locsolás és takarítás esetén az építmény, vagy kert stb. felülete, a - felületre vonatkozó fajlagos fogyasztási értékek [l/m 2,d]. A Az építmény teljes átlagos, napi vízigénye: V V V V [m 3 /d] A.1.2. Az építmény kommunális vízfogyasztásának térfogatáram-csúcsértéke l nl A térfogatáram csúcsérték számítása a bekötővezeték átmérőjének meghatározásához szükséges. A kommunális fogyasztás csúcsértékét az alábbi összefüggéssel lehet meghatározni: q v 0,2 N [ l / s]. Az összefüggésben α épületfunkciótól függő tényező mely az alábbi táblázatból vehető: Családi Társasház 100 Fürdő, Orvosi Oktatási Kórház, ház, lakás fölött (200 óvoda, Irodaépület rendelő intézmény szanatórium társasház lakásig) bölcsőde α 1 1,5 1,2 1,4 1,5 1,8 2,0 2,5 Épület megnevezése e Szálloda szállás jellegű épület N a fogyasztóhelyek egyenértékű fogyasztásainak összege (1 N=0,2l/s=10l/perc), N értékei az alábbi táblázatból vehetők: Berendezés N WC (nyomóöblítő) 6.0 Kézmosó, mosdó 0.5 Bidé 0.5 Kád 2.0 Kiöntő szelep tömlővéggel 0.5 Zuhany 1.0 Kerti locsolószelep 2.0 WC (tartály) 0.25 Mosogató 1.5 5

6 A számítás menete a következő: Számolja össze a tervezett épületében a berendezési tárgyakat, a fenti táblázatból keresse ki az egyenértékű fogyasztás értékeit (N), majd összegezze. N ismeretében számítsa ki az építmény bekötővezetékén várható maximális terhelés q v (l/s) értékét. A.1.3. Tűzivíz-hálózat és annak vízigénye Az építmények oltásához külső-, belső tüzivíz-hálózatot, illetve egyes esetekben automatikus zápor berendezést (sprinkler) kell biztosítani. A szükséges oltóvíz intenzitásról, a tervezési, méretezési alapelvekről az Országos Tűzvédelmi Szabályzat (9/2008. (II. 22.) ÖTM. rendelet) és a vonatozó nemzeti, illetve uniós szabványok rendelkeznek. Az engedélyezési dokumentációban fel kell tüntetni az építményhez szükséges oltóvíz intenzitást (q o [l/perc]), az oltóberendezés minimális csatlakozási nyomását (P cs [bar]) és a szükséges üzemidőt (t ü [perc]). A Épületen kívüli tűzivíz-hálózat Épületen kívül minden esetben biztosítani kell az oltóvizet. A szükséges oltóvíz intenzitása a mértékadó tűzszakasz függvénye. A berendezés üzemideje a számított vagy normatív tűzterhelés függvénye. A csatlakozási nyomás a tűzveszélyességi osztályba sorolás függvénye. A három méretezési paramétert illetve az egyéb tervezési követelményeket a II. melléklet 1. fejezete tartalmazza. A melléklet alapján meghatározandó a külső tűzivíz hálózat oltóvíz intenzitása (q ok [l/perc]), üzemideje (t ü [perc]) illetve csatlakozási nyomása(p cs [bar]). A Épületen belüli tűzivíz-hálózat A nedves üzemű tűzivíz-hálózat önálló mérővel csatlakozik a közműhálózatra. Mivel a használati vízfogyasztás és a tűzivíz fogyasztás jellege nagymértékben eltér egymástól, így mérőinek mérete is más. Gyakori az ún. kombinált mérő alkalmazása, mely közös házba építve két mérőt tartalmaz, így szolgálja egyszerre a használati víz és a tűzivíz mérését. A szükséges oltóvíz intenzitását (q ob [l/perc]) az épület jellege által meghatározott tűzcsapok egyidejűsége illetve az egy tűzcsap vízhozama alapján lehet meghatározni a II. melléklet 2. fejezete alapján. A Száraz üzemű tűzivíz-hálózat Magas épületek esetén a felszálló rendszerére az előírást a vonatkozó szabvány tartalmazza (I.Melléklet), sok esetben kötelezően száraz felszállót kell létesíteni. Ekkor a belső fali tűzcsap hálózat nem csatlakozik a vízellátó rendszerhez. Tűz esetén az épület oldalán elhelyezett csatlakozó csonk segítségével a tűzoltógépjármű szivattyúja látja el oltóvízzel az épületet. A szükséges oltóvíz intenzitását az épületen belüli vízhálózat méretezési elvei szerint kell meghatározni. Az épület külső homlokfalán kell kialakítani a tűzoltó autó számára a csatlakozó csonkot az alábbiak szerint: A szekrény alsó síkja az épületet körülvevő terepszinttől mérve maximum 0,45 m-re lehet. A szekrény méretei: szélesség: 480 mm, magasság: 720 mm, mélység: 450 mm. A Automatikus működésű (beépített) tűzivíz-hálózat Egyes épületeknél (helyiségeknél) különleges automatikus működésű tüzivíz-hálózatot kell kialakítani (Pl.: színházak, mélygarázsok, illetve egyes középmagas és magas közösségi épületek), melyeket automatikus zápor berendezéseknek (sprinklerek) hívunk. A berendezés működéséhez egy tűzivíz tárolóra, egy sprinkler gépházra van szükség. Méretezési alapelveit, legfontosabb paramétereit a II. melléklet 3. fejezete alapján határozhatjuk meg. Vízellátás szempontjából lényeges, hogy a tűzivíz tartály 24 óra alatt feltölthető legyen a közüzemi vízhálózatról. Ezen alapelv segítségével számítható a feltöltéshez szükséges intenzitás. (q ot [l/perc]) A Az építmény teljes oltóvíz igénye q o = q ok + q ob + q ot, mely egyenletben: q o az építmény teljes oltóvíz intenzitása [l/perc], 6

7 q ok az építmény külső oltóvíz intenzitása [l/perc], q ob az építmény belső oltóvíz intenzitása [l/perc], q ot a beépített tűzivíz-tároló feltöltéséhez szükséges intenzitás [l/perc]. A.1.4. A vízellátó hálózat alapvezetékének belső átmérője Az épület vízellátó hálózata egy ponton csatlakozik a közműhálózatra. Az alapvezeték vagy bekötővezeték mérete az épületgépészeti tervezés egyik fontos alapadata. d q 35,7 qv[ l / s] qot[ l / perc] 60 ob b [mm] Az összefüggésben q ob + q ot [l/perc] az építmény belső oltóvíz intenzitása, illetve a tűzivíztároló feltöltéséhez szükséges intenzitás melyet az A fejezet, illetve a II. melléklet szerint számíthat (az épület bekötővezetékének számításakor az utcán elhelyezett külső tűzcsapok vízigényét nem kell figyelembe venni). A fenti számítás alapján az alábbi táblázatból választhat névleges bekötővezeték átmérőt. A kiválasztás elve, hogy a számított értékhez legközelebb eső nagyobb értéket kell választani: NA 25 NA 50 NA 100 NA 32 NA 65 NA 125 NA 40 NA 80 NA 150 A táblázatban szereplő értékek - NA (névleges átmérő) közelítenek a valóságos belső csőátmérőhöz. A valós belső átmérők némiképp eltérnek (függően a falvastagságtól). A.1.5. Az épület teljes, napi melegvíz igénye V m, 4V 0 [m 3 /d] Ahol "V" az épület teljes átlagos, napi vízigénye (A pont). A.1.6. A szükséges melegvíztároló-térfogat V, 7 Z 34 [liter] b V m ahol V m az épület teljes, napi melegvíz igénye (A.1.5. pont). Z egyenetlenségi együttható értékét az alábbi táblázatból választhatja ki: Építményben, fogyasztói egységben tartózkodók száma: Z 10,0 9,0 7,5 6,5 5,5 4,5 3,5 3,0 2,9 2,8 2,5 2,3 2,0 A szükséges melegvíz tároló térfogatát abban az esetben kell kiszámítani, amennyiben az építményhez, fogyasztói egységhez központi használati melegvíz ellátó berendezést tervezünk. A.1.7. A használati melegvíztároló elhelyezésének fontosabb szabályai A szükséges tárolókat általában a kazánházban helyezzük el. Álló típus esetén térfogata 100l l ig változhat, melyből igény szerint többet is elhelyezhetünk. A tároló körül a szerelhetőség, karbantarthatóság érdekében 50cm helyet kell biztosítani, illetve megközelíthetően kell elhelyezni. Közintézmények, irodák stb. esetén célszerű egynél több tárolót elhelyezni. A tároló kiválasztásához az alábbi táblázat nyújt segítséget: Térfogat (l) Magasság (cm) Átmérő (cm) Térfogat (l) Magasság (cm) Átmérő (cm) A tároló beviteli szélessége általában az átmérő 15-20cm-rel növelt értéke. A tárolón elhelyezendő egy biztonsági szerelvény csoport, ezért a helyiségben padlóösszefolyót is el kell helyezni. felett e 7

8 A.1.8. A használati melegvíz-készítés hőteljesítmény igénye Minden esetben ki kell számítani, függetlenül az építményben elhelyezett hőtermelő berendezés típusától. A használati melegvíz-termelés teljesítményigényének számításakor 10 C-os hidegvíz hőmérsékletet, illetve 60 C-os tároló-hőmérsékletet feltételezzünk. ettől eltérő hőmérsékletlépcső csak természetes hőforrás, illetve speciális ipari felhasználás esetén indokolt. A számításnál figyelembe vesszük a fogyasztás egyenlőtlenségét (Z). Q m 0, 05 Z V t t [kw], ahol: Z - egyenetlenségi együttható (A.3.6. táblázata szerint), V m - melegvíz-igény [m 3 /d] (A.3.5. bekezdés), t m - melegvíz hőmérséklete (általában t m = 60 C), t h - hidegvíz hőmérséklete (általában t h =10 C). A.1.9. A használati melegvíz-készítés villamos teljesítmény igénye m A központi használati melegvíz-termelő berendezéshez általában három villamos fogyasztó tartozik. Közvetett fűtésű melegvíztároló esetén a kazánt és a HMV tárolót összekötő töltőszivattyú. Cirkulációs hálózat esetén a cirkulációs szivattyú, illetve a szabályozás. A szabályozó-berendezés teljesítményigénye elhanyagolható. Ezért P HMV PHMV, e PHMV, t [kw]. Az egyenletben P HMV,e a cirkulációs-, P HMV,t a tároló-töltőszivattyú villamos teljesítményigénye. A A cirkulációs szivattyú villamos teljesítményigénye Általában abban az esetben van cirkulációs szivattyúja és vezetéke a HMV termelő berendezésnek, ha a termelés helye távolabb esik a fogyasztás helyétől, például központi HMV termelés esetén. Nincs cirkulációs szivattyú átfolyó rendszerű melegvíz-termelés esetén. A cirkulációs szivattyú teljesítményigénye az éves villamos energiaigény tapasztalati adataiból számítható az alábbi összefüggés segítségével: P HMV, e Ahol A N - az épület nettó szintterülete [m 2 ] 0,26 A A A tároló-töltőszivattyú villamos teljesítményigénye m N. [kw] A tároló-töltőszivattyú villamos teljesítményigénye viszonylag csekély, kisebb rendszerek esetén el is hanyagolható. P HMV, t 3,6 Q m. [kw] Ahol Q m - a használati melegvíz-készítés hőteljesítmény igénye [kw] (A.3.8. pont szerint). A Villamos üzemű HMV készítés teljesítményigénye Sok esetben előfordul, hogy irodaépületekben, társasházakban stb. központi melegvíz-ellátás helyett helyi készülékeket alkalmaznak. A helyi villamos üzemű készülékek teljesítményigényesek, üzemeletetésük költséges, de nem szükséges kiterjedt elosztó- és cirkulációs hálózatot létesíteni. Villamos üzemű, tárolós elvű HMV készítő berendezések teljesítményigénye a tárolt vízmennyiség függvényében változik. A háztartási alkalmazás miatt általában inkább a kisebb teljesítmény és a hosszabb felfűtési idő a jellemző. Kisebb méretben téglatest, nagyobb méretben henger alak jellemzi. Egyes méretekben gyártanak fekvő kivitelt is (* jelöli a táblázatban). 300l felett közel azonos a konstrukció, hasonlít a közvetett fűtésű melegvíztárolóra. Opcionálisan vásárolható hozzá elektromos fűtőpatron illetve hőcserélő. 3kW alatt jellemzően 230V-os, e teljesítmény felett 0,4kV-os hálózatot igényel. Középületek helyi HMV termelése esetén (1-3 kézmosónként, önálló 5-l0 literes villanybojler esete) egyidejűséggel lehet számolni. h Tárolt vízmennyiség (l) Villamos teljesítmény (kw) Felfűtési idő (perc) Jellemző méret (cm) Tárolt vízmennyiség (l) Villamos teljesítmény (kw) Felfűtési idő (perc) Jellemző méret (cm) 8

9 Ma:40 Sz:26 Mé:20 * Ф50x Ma:47 Sz:30 Mé: Ф55x Ф40x Ф65x Ф50x Ф85x185 * Ф50x Ф100x185 * Ф50x Ф110x190 A Vízmérők és elhelyezésük A vízmérők elhelyezésének az alapelvei: - Főmérők (az építmény összes fogyasztását méri): előkertes épületben az előkertben (aknában), előkert nélküli épületben a legalsó szinten falfülkében kell elhelyezni. Az épületen kívül elhelyezett főmérő akna kialakításának szempontjait a "Vízellátás - csatornázás" jegyzetben találhatók. - Almérők (fogyasztási egységek mérői): A fogyasztási egység (pl. lakás) közelében, ahol leolvasható (pl. közös használatú térben). A vízmérőket a névleges terhelés alapján lehet kiválasztani. Közelítő számításként elfogadható, hogy a mérő névleges mérete megegyezik a bekötővezeték méretével (A.1.4.pont). Mivel a mérők kis fogyasztásnál pontatlanul mérnek, ezért tűzivíz és kommunális fogyasztás egyidejű mérése esetén kombinált mérőt kell választani. A.2. SZENNYVÍZMENNYISÉG, CSATORNATERHELÉS A.2.1. Épületből távozó szennyvíz A Napi átlagos szennyvíz mennyisége A keletkezett szennyvíz napi átlagos mennyisége közel azonos a naponta elfogyasztott vízmennyiséggel (lásd A pont) V SZV 0, 95V [m 3 /d] A keletkező szennyvíz mennyiségének számításába a locsolásra számolt mennyiséget nem kell beleszámolni! Zárt szennyvíztároló esetén ennek a mennyiségnek az elszállíttatásáról kell gondoskodni. A naponta várhatóan keletkező szennyvíz mennyiségének ismerete szükséges a csatornázási művek számára a tisztítómű kapacitásának méretezéséhez, illetve a zárt szennyvíztároló méretének meghatározásához. A Mértékadó csatornaterhelés A mértékadó csatornaterhelés az építmény kommunális szennyvízének térfogatáram-csúcsértéke. A mértékadó csatornaterhelés számítása a bekötővezeték átmérőjének meghatározásához szükséges. A csúcsértéket a kommunális vízfogyasztás egyenletéhez hasonlóan az alábbi összefüggéssel lehet meghatározni: q SZV, 33 0 k e [l/s]. 9 Ahol "k" - az épület rendeltetésétől függő, az egyidejűséget kifejező gyökkitevő; 0,33 - az egységkiöntőben keletkező szennyvíz mennyisége (l/s), más szóval a nyelő-egység; "e" - az egységkiöntő-egyenérték. A berendezési tárgyak nyelő-egység egyenértékeit az alábbi táblázat foglalja össze: Berendezés e Berendezés e Ivókút 0.25 Kiöntő, falikút 1.0 Mosdó, bidé, vizelde 0,50 Mosogató, fürdőkád 2,0 Zuhany 0,70 WC 3,6 Az egyidejűség gyökkitevője az épület és a berendezés jellegétől függ, az alábbi táblázat szerint: Berendezés jellege k Berendezés jellege k Lakó, szállás és fizető vendéglátás 2,00 Mosoda, garázs 1,80 *Iroda 2,00 Fürdő, gyógyintézet 1,75 Nagykonyha 1,85 Sormosdó 1,30 *Bevásárló központok 1,85 Zuhany (teljes egyidejűség) 1,00 *Egyéb 1,50

10 A A szennyvíz-csatornahálózat alapvezeték névleges belső átmérője Komplex tervezési segédlet ( ) A szennyvíz a telekhatárig mindenképpen elválasztva halad a csapadékvíztől. Az épülettől minimum 1,5m-re alapvezeték létesül. Az épületből a szennyvíz a legrövidebb úton távozik az épületet körül haladó csatornahálózatba. A rákötési pontokon és a töréspontokon tisztítóaknák létesülnek. Az csőhálózat szükséges belső átmérőjét az alább összefüggés segítségével lehet számítani: d 71, 4 Ahol q szv a mértékadó csatornaterhelés [l/s]. q b, SZV SZV [mm]. A fenti számítás alapján az alábbi táblázatból választhat névleges alapvezeték átmérőt. A kiválasztás elve, hogy a számított értékhez legközelebb eső nagyobb értéket kell választani: NA 100 NA 200 NA 350 NA 125 NA 250 NA 400 NA 150 NA 300 NA 500 A.2.2. Csapadékvíz-mennyiség (esővíz-mennyiség) A csapadékvíz mennyisége meghatározásának célja a tetősíkon illetve az ingatlanon keletkező csapadék elvezető rendszer méretezéséhez szükséges alapadatok kiszámítása. A mértékadó terhelés az elvezető csatornahálózat méretezéséhez illetve, közműhálózat esetén a hálózat befogadóképességének elbírálásához szükséges. A Mértékadó csapadékterhelés A mértékadó csapadékvíz-mennyiség meghatározásakor a 10 perces zápor intenzitását kell figyelembe venni (Budapesten a 4 éves, vidéken az 1 éves gyakoriságú értékeket), amelyek a következők: Körzet q e q Körzet e l/(s,ha) l/(s,ha) 1. Budapest illetve közigazgatási területe Pécs Vértes, Gerecse, Pilis Szeged Győr Kalocsa Sopron Turkeve Szombathely Nyíregyháza Bakony Kompolt Keszthely Sajó, Hernád vidéke, Bükk Tihany Börzsöny, Cserhát, Mátra 250 A fenti értékek körzetekre vonatkoznak, ezért a számításukkor a körzet vagy a vizsgált hely közeli körzet értékét kell figyelembe venni. A táblázatban szereplő intenzitás értékei zápor intenzitást (l/s), hektáronként (10 000m 2 ) jelentenek. A mértékadó terhelést a következő összefüggésből kell meghatározni: F qe qcs [l/s] ahol q CS mértékadó csapadékterhelés [l/s]; Ψ a lefolyási tényező (viszonyszám, amely a lehullott csapadéknak a csatornába jutó hányadát jellemzi) [-]; q e a mértékadó fajlagos csapadékvíz hozam (záporintenzitás) hektáronként [I/(s.ha)]; F a vízgyűjtő terület, vagy ferde sík esetén, annak vízszintes vetülete [m 2 ]. Lefolyási tényező Ψ [-] Lefolyási tényező Ψ [-] pala, bádog, cserép és szigetelő lemezburkolatú tetők 0,90-0,95 kövezet 0,40-0,70 egyéb tetők 0,80-0,90 zúzott kőburkolat 0,25-0,45 aszfaltburkolat 0,85-0,90 kertek, parkok 0,05-0,10 A méretezéskor, ha nincs egyéb pontosító információ, a magasabb értéket válasszuk. A műszaki leírásban térjünk ki a csapadék elvezetés módjára. Lapos tető esetén általában az épületen belül vezetjük a csapadékejtő vezetékeket, melyek egyesített közcsatorna esetén közvetlenül az épületből való kilépés előtt egyesülnek a szennyvízcsatorna rendszerrel (telekhatáron 10

11 álló épület). Szabadon álló létesítmény és egyesített rendszer esetén, a szennyvíz- és csapadékvízhálózat épületen kívül a telekhatáron lévő aknában egyesül és egyesítve halad tovább a közcsatornába. Magastető esetén, épületen kívül függő ereszcsatorna segítségével vezetjük a csapadékvizet. A A csapadék vezetékek keresztmetszetének meghatározása A csapadék ejtő keresztmetszetét, a záporintenzitástól függetlenül, a tető vízszintes vetületének függvényében választhatjuk ki: A tető vízszintes vetülete Elhúzás nélküli ejtőcsövek átmérője [mm] Az ejtő vezeték átmérője elhúzás esetén a lejtés függvényében % mm % mm [m 2 ] ,0 50 2, ,0 63 1, ,0 75 1, ,5 90 1, , , , , , , ,0 175 A.2.3. Összes csatornaterhelés, bekötővezeték átmérője Elválasztott rendszer esetén a csapadékvíz és a kommunális szennyvíz önálló hálózaton keresztül távozik. Ekkor a bekötővezetékek átmérőjének számításakor a két terhelést külön vesszük figyelembe és számítjuk A és A.2.2 pontok szerint. Egyesített rendszer esetében a csapadékés kommunális szennyvízcsatorna a telekhatáron egy vizsgáló és ellenőrző aknában egyesül. Az egyesített csatorna terhelését az alábbi összefüggéssel számíthatjuk: q [l/s], q SZV q CS ekkor a bekötővezeték átmérője az A ponthoz hasonlóan az alábbi összefüggéssel számítható: d b 71, 4 q [mm]. A.3. MESTERSÉGES SZELLŐZTETÉS A.3.1. A helyiségekben szükséges szellőző levegő térfogatáramának meghatározása A légtechnikai rendszer méretezése mindig a szellőzési igény számításával kezdődik. Az alábbiakban a különböző egyszerűsített számítási technikákat mutatjuk be. A Tapasztalati úton, légcsereszám alapján Mozgatott levegőmennyiséget az alábbiak szerint becsülhetjük meg: V [m 3 /h] n sz V h ahol: n - a légcsereszám [1/h] értéke V h - a szellőztetéssel ellátott helyiségek összes légköbmétere [m 3 ] Ezt a módszert csak akkor alkalmazzuk, ha pontosabb számítást, információ hiányában nem tudunk végezni. A légcsereszámot általában nem a szellőző levegő térfogatáram számítására, inkább a szellőztető berendezés jellemzésére használjuk. A légcsereszám ajánlott értékei: 11

12 Helyiség funkciója n [1/h] Helyiség funkciója n [1/h] Helyiség funkciója n [1/h] Iroda 3-4 tanterem 4-5 színház, mozi 4-6 ruhatár 4-6 előadó 8-10 könyvtár 4-5 büfé 6-8 tornaterem, tornacsarnok 2-3 áruház 4-6 melegítő konyha uszoda 3-5 üzletek 6-8 kifőzde öltöző 3-4 műhely 3-6 étterem 6-8 műhely 3-4 minimum gépi szellőzés esetén 2 Bármilyen gépi szellőzés esetén a minimális légcsereszám n=2 1/h. Amennyiben az alábbi módszerekkel kevesebb adódik, értelemszerűen az n min =2 1/h lép életbe. A Méretezés fejadagra Olyan helyiségekben, ahol viszonylag magas a benntartózkodók száma (színházak, mozik, koncerttermek, előadók stb.), a légcsereszám alapján történő méretezés helyett, választhatjuk a fejadagra történő méretezést. Ebben az esetben a minimális fejadag 30m 3 /h,fő. A Méretezés berendezési tárgyak száma alapján WC-k, zuhanyzók esetén az alapterület és a térfogat helyett a szennyezőanyag forrás erősségének jellemzésére a berendezési tárgyak száma ad jobb közelítést, ezért ezekben a helyiségekben: WC, vizelde, bidé zuhany A Méretezés MSZ CR 1752 alapján : 50m 3 /h,db :100m 3 /h,db A fenti szabvány alapján történő méretezés az épületgépészeti igényszint alapján történik. Ennek megfelelően az épületet a beruházói (vagy egyéb) döntés alapján kategóriába kell sorolni. A kategóriák a következők: A - magas fokú elvárás; B - közepes szint; C - elfogadható szint. Az épületgépészeti elvárásokat - így a szellőzéssel szemben támasztott követelményeket is - a besorolt kategória alapján kell megfogalmazni. Épület típusa Cellás irodák Egylégterű irodák Konferencia terem Előadóterem Kategória Alapterület Térfogatáram Épület Alapterület Térfogatáram m 2 /fő m 3 /(h, m 2 Kategória ) típusa m 2 /fő m 3 /(h, m 2 ) A 10 3,6 A 1,5 25,2 B 10 2,5 Étterem B 1,5 17,6 C 10 1,4 C 1,5 10,1 A 15 2,5 A 2 18,0 B 15 1,8 Osztályterem B 2 12,6 C 15 1,1 C 2 7,2 A 2 18,0 A 2 21,6 Bölcsőde, B 2 12,6 B 2 15,1 óvoda C 2 7,2 C 2 8,6 A 0,75 54,0 A 7 7,6 B 0,75 37,8 Áruház B 7 5,4 C 0,75 21,6 C 7 3,2 A Kéménybe nem kötött gázkészülékek esetén Melegítőkonyhák, kifőzdék, éttermek esetében, ha kéménybe nem között gázüzemű készülékeket helyezünk el (gáztűzhelyek, főzőzsámolyok, grillezők stb.) az égéstermék a helyiség levegőjébe kerül. Ekkor az égéstermékben lévő szennyezőanyagok hatására létrejövő koncentráció szintjének egészségügyi határérték alatt tartására kell a légtechnikai berendezést méretezni. Kiegyenlített szellőztető berendezést kell tervezni, melyben a szükséges térfogatáram az alábbi egyszerűsített módszerrel számítható: 12 ( e q) [m 3 /h], V sz ahol q [kw] - a gázkészülék névleges teljesítménye (kéménybe nem kötött készülékek esetén egyenlő a hő-terheléssel), e [-] - a gázkészülék esetében alkalmazható egyidejűség (3-4 főzőhelyes tűzhely: e= 0,50; 1-2 főzőhelyes gázfőző: e=0,65; egyéb gázfogyasztó készülék: e=1,00;). 12

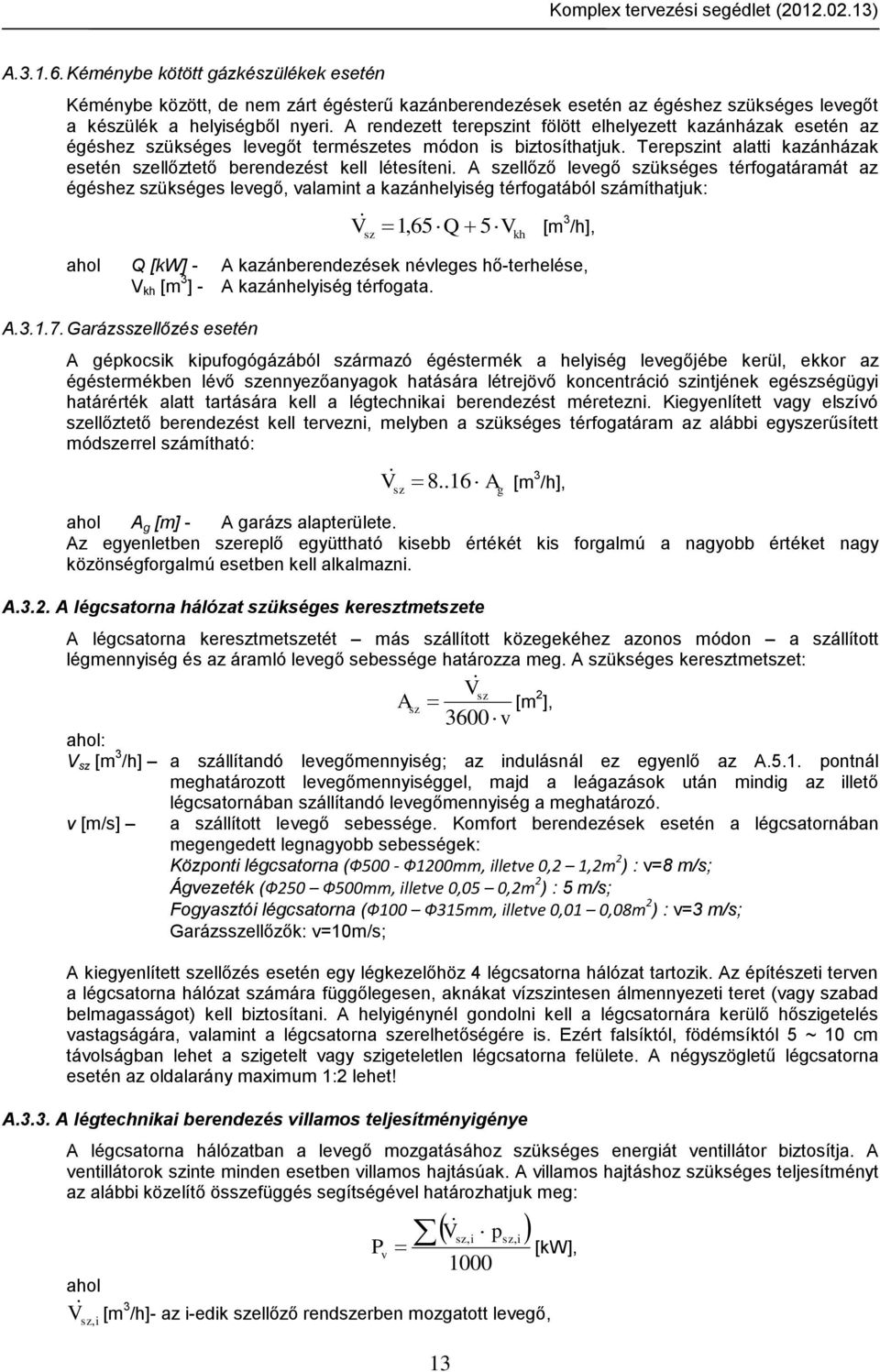

13 A Kéménybe kötött gázkészülékek esetén Kéménybe között, de nem zárt égésterű kazánberendezések esetén az égéshez szükséges levegőt a készülék a helyiségből nyeri. A rendezett terepszint fölött elhelyezett kazánházak esetén az égéshez szükséges levegőt természetes módon is biztosíthatjuk. Terepszint alatti kazánházak esetén szellőztető berendezést kell létesíteni. A szellőző levegő szükséges térfogatáramát az égéshez szükséges levegő, valamint a kazánhelyiség térfogatából számíthatjuk: V [m 3 /h], 1,65Q 5 sz V kh ahol Q [kw] - A kazánberendezések névleges hő-terhelése, V kh [m 3 ] - A kazánhelyiség térfogata. A Garázsszellőzés esetén A gépkocsik kipufogógázából származó égéstermék a helyiség levegőjébe kerül, ekkor az égéstermékben lévő szennyezőanyagok hatására létrejövő koncentráció szintjének egészségügyi határérték alatt tartására kell a légtechnikai berendezést méretezni. Kiegyenlített vagy elszívó szellőztető berendezést kell tervezni, melyben a szükséges térfogatáram az alábbi egyszerűsített módszerrel számítható: V [m 3 /h], sz A g ahol A g [m] - A garázs alapterülete. Az egyenletben szereplő együttható kisebb értékét kis forgalmú a nagyobb értéket nagy közönségforgalmú esetben kell alkalmazni. A.3.2. A légcsatorna hálózat szükséges keresztmetszete A légcsatorna keresztmetszetét más szállított közegekéhez azonos módon a szállított légmennyiség és az áramló levegő sebessége határozza meg. A szükséges keresztmetszet: A sz Vsz 3600 v ahol: V sz [m 3 /h] a szállítandó levegőmennyiség; az indulásnál ez egyenlő az A.5.1. pontnál meghatározott levegőmennyiséggel, majd a leágazások után mindig az illető légcsatornában szállítandó levegőmennyiség a meghatározó. v [m/s] 13 [m 2 ], a szállított levegő sebessége. Komfort berendezések esetén a légcsatornában megengedett legnagyobb sebességek: Központi légcsatorna (Ф500 - Ф1200mm, illetve 0,2 1,2m 2 ) : v=8 m/s; Ágvezeték (Ф250 Ф500mm, illetve 0,05 0,2m 2 ) : 5 m/s; Fogyasztói légcsatorna (Ф100 Ф315mm, illetve 0,01 0,08m 2 ) : v=3 m/s; Garázsszellőzők: v=10m/s; A kiegyenlített szellőzés esetén egy légkezelőhöz 4 légcsatorna hálózat tartozik. Az építészeti terven a légcsatorna hálózat számára függőlegesen, aknákat vízszintesen álmennyezeti teret (vagy szabad belmagasságot) kell biztosítani. A helyigénynél gondolni kell a légcsatornára kerülő hőszigetelés vastagságára, valamint a légcsatorna szerelhetőségére is. Ezért falsíktól, födémsíktól 5 ~ 10 cm távolságban lehet a szigetelt vagy szigeteletlen légcsatorna felülete. A négyszögletű légcsatorna esetén az oldalarány maximum 1:2 lehet! A.3.3. A légtechnikai berendezés villamos teljesítményigénye A légcsatorna hálózatban a levegő mozgatásához szükséges energiát ventillátor biztosítja. A ventillátorok szinte minden esetben villamos hajtásúak. A villamos hajtáshoz szükséges teljesítményt az alábbi közelítő összefüggés segítségével határozhatjuk meg: ahol V sz, i P v V sz, i p sz, i [m 3 /h]- az i-edik szellőző rendszerben mozgatott levegő, [kw],

14 p sz,i - az i-edik szellőző rendszer fajlagos teljesítmény igénye, mely kiegyenlített szellőzés esetén p sz =0,6; elszívó szellőzés esetén p sz =0,25. A.4. AZ ÉPÜLETSZERKEZETEKRE ÉS AZ ÉPÜLETRE VONATKOZÓ HŐTECHNIKAI ELLENŐRZÉS A.4.1. A szabályozás szintjei 3. szint - összesített energetikai jellemző meghatározása: Rendeltetéstől függ, az épületgépészeti rendszereket is magában foglalja. Ennek számítását jelen kivonat nem tartalmazza, elvégzése épületgépészeti ismereteket igényel. 2. szint - fajlagos hőveszteségtényező meghatározása: Rendeltetéstől független, csak az épületre vonatkozó adatokat tartalmaz, minden új épületre, m 2 -nél nagyobb bővítményre, toldalékra és m 2 -nél nagyobb szintterület feletti lényeges felújításra egyaránt vonatkozik. 1. szint - határolószerkezetek: Minden esetre vonatkozik: új épületek, lényeges felújítások, azon bővítések és toldalékok esetében is, amikor azok nettó fűtött alapterület az eredeti épület alapterületének 20%-át, vagy a 100 m 2 eléri, vagy meghaladja. Általános kivétel a műemléki védelem alatt álló épületek felújításának esete. A Határoló szerkezetek (1.szint) A rétegtervi hőátbocsátási tényező (U) a szerkezet általános helyen vett metszetére (az MSZ EN ISO 6946/A szerint) számított vagy a termék egészére minősítési iratban megadott (W/(m 2 K) mértékegységű) jellemző, amely tartalmazza a szerkezeten belüli pontszerű hőhidak hatását is. A határoló szerkezetek felületét a belméretek alapján, a nyílászárók felületét a névleges méretek alapján kell meghatározni. A rétegtervi hőátbocsátási tényező a pontszerű hőhidak hatása nélkül a következőképpen számítható: U 1 h i 1 d 1 h e W 2 m K ahol h e [W/m 2 K] a külső oldali hőátadási tényező (korábbi jelölése: α e ) h i [W/m 2 K] a külső belső hőátadási tényező (korábbi jelölése: α i ) d [m] az egyes rétegek vastagsága λ [W/mK] az egyes rétegek hővezetési tényezője, anyagjellemző (értéke gyártói katalógusokból, az MSZ :1991 szabványból vagy a honlapról ingyenesen letölthető WinWatt Meditherm programváltozat adatbázisából kereshető ki) A hőátadási tényezők értékének meghatározásához az ábra nyújt segítséget. A pontszerű hőhidak hatása közelítésképpen a rétegtervi és a pont- és vonalszerű hőhidak metszetében számított hőátbocsátási tényezők felületekkel súlyozott átlagával vehető figyelembe. A nyílászárók hőátbocsátási tényezőjét a gyártó adja meg. Az üvegezés és a keret eredő hőátbocsátását kell figyelembe venni. 14

15 A határoló- és nyílászáró szerkezetek hőátbocsátási tényezőire vonatkozó követelmények: Épülethatároló szerkezet A hőátbocsátási tényező követelményértéke U W/m 2 K Épülethatároló szerkezet A hőátbocsátási tényező követelményértéke U W/m 2 K Külső fal 0,45 Homlokzati üvegezetlen kapu 3,00 Lapostető 0,25 Homlokzati és fűtött és fűtetlen terek közötti üvegezetlen ajtó 1,80 Padlásfödém 0,30 Tetőfelülvilágító 2,50 Fűtött tetőteret határoló szerkezetek 0,25 Fűtött és fűtetlen terek közötti fal 0,50 Alsó zárófödém árkád felett 0,25 Szomszédos fűtött épületek közötti fal 1,50 Alsó zárófödém fűtetlen pince felett 0,50 Talajjal érintkező fal 0 és -1 m között 0,45 Talajon fekvő padló a kerület mentén Homlokzati üvegezett nyílászáró, 1,5 m széles sávban (a lábazaton 1,60 0,50 tetősík-ablak (fa és PVC) elhelyezett azonos ellenállású hőszigeteléssel helyettesíthető) Homlokzati üvegezett nyílászáró (alumínium) 2,00 1) 2) A követelményérték határolószerkezetek esetében rétegtervi hőátbocsátási tényező, amin az adott épülethatároló szerkezet átlagos hőátbocsátási tényezője értendő: ha tehát a szerkezet, vagy annak egy része több anyagból összetett (pl. váz- vagy rögzítő elemekkel megszakított hőszigetelés, pontszerű hőhidak ), akkor ezek hatását is tartalmazza. A nyílászáró szerkezetek esetében a keretszerkezet, üvegezés, üvegezés távtartói stb. hatását is tartalmazó hőátbocsátási tényezőt kell figyelembe venni. A csekély számszerű eltérésre tekintettel a talajjal érintkező szerkezetek esetében a külső oldali hőátadási tényező hatása elhanyagolható. A besorolás alapja a szerkezet egységnyi homlokfelületére vetített fajlagos tömeg A Az épület határolásának egészére vonatkozó számítások (2. szint) A fajlagos hőveszteségtényező számítása A fajlagos hőveszteségtényező a transzmissziós hőáramok és a fűtési idény átlagos feltételei mellett kialakuló (passzív) sugárzási hőnyereség hasznosított hányadának algebrai összege egységnyi belső külső hőmérsékletkülönbségre és egységnyi fűtött térfogatra vetítve. Az egyszerűsített módszerrel: 1 ( AU R l V Qsd ) 72 q [(W/(m 3 K)] Az összefüggés jobb oldalán a második szorzatösszegben a lábazatok, talajjal érintkező padlók, pincefalak vonalmenti veszteségei szerepelnek, a hőhidak hatását a korrigált hőátbocsátási tényező fejezi ki. Korrekció a fűtetlen terek felé Ha az épület egyes határolásai nem a külső környezettel, hanem attól eltérő t x hőmérsékletű fűtetlen vagy fűtött terekkel érintkeznek (raktár, pince, szomszédos épület ), akkor a fajlagos hőveszteségtényező számításához ezen felületek U hőátbocsátási tényezői ti t x t t i arányban módosítandók, ahol t x és t e a fűtési idényre vonatkozó átlagértékek. Egyszerűsített módszer alkalmazása esetén ez az arányszám pincefödémek esetében 0,5, padlásfödémek esetében 0,9 értékkel vehető figyelembe. Hőhidak hatása A hőhidak hatása részletes módszerrel a következők szerint számítandó: e l [W/mK] a csatlakozás lineáris hőátbocsátási tényezője (meghatározható hőhídkatalógusokból, illetve hőhídszámító programmal) l [m] a csatlakozási hőhíd hossza 15

16 Mivel a lineáris hőátbocsátási tényező meghatározása gyakran nehézségekbe ütközik egyszerűsített számítási módszer alkalmazható. Ekkor a hőhidak hatása az U R U( 1 ) összefüggés szerint vehető figyelembe. A korrekciós tényező értékeit a szerkezet típusa és a határolás tagoltsága függvényében az alábbi tartalmazza. A hőhidak hatását kifejező korrekciós tényező: A hőhidak hatását kifejező Épülethatároló szerkezetek korrekciós tényező Külső falak gyengén hőhidas 1) 0,15 külső oldali, vagy szerkezeten belüli közepesen hőhidas 1) 0,20 megszakítatlan hőszigeteléssel erősen hőhidas 1) 0,30 gyengén hőhidas 1) 0,25 egyéb külső falak közepesen hőhidas 1) 0,30 erősen hőhidas 1) 0,40 Lapostetők gyengén hőhidas 2) 0,10 közepesen hőhidas 2) 0,15 erősen hőhidas 2) 0,20 gyengén hőhidas 3) 0,10 Beépített tetőteret határoló szerkezetek közepesen hőhidas 3) 0,15 erősen hőhidas 3) 0,20 Padlásfödémek 4) 0,10 Árkádfödémek 4) 0,10 szerkezeten belüli hőszigeteléssel 4) 0,20 Pincefödémek alsó oldali hőszigeteléssel 4) 0,10 Fűtött és fűtetlen terek közötti falak, fűtött pincetereket határoló, külső oldalon hőszigetelt falak 0,05 1) Besorolás a pozitív falsarkok, a falazatokba beépített acél vagy vasbeton pillérek, a homlokzatsíkból kinyúló falak, a nyílászáró-kerületek, a csatlakozó födémek és belső falak, erkélyek, lodzsák, függőfolyosók hosszának fajlagos mennyisége alapján. 2) Besorolás az attika falak, a mellvédfalak, a fal-, felülvilágító- és felépítmény-szegélyek hosszának fajlagos mennyisége alapján (a tetőfödém kerülete a külső falaknál figyelembe véve). 3) Besorolás a tetőélek és élszaruk, a felépítményszegélyek, a nyílászáró-kerületek hosszának, valamint a térd- és oromfalak és a tető csatlakozási hosszának fajlagos mennyisége alapján (a födém kerülete a külső falaknál figyelembe véve). 4) A födém kerülete a külső falaknál figyelembe véve A besoroláshoz szükséges tájékoztató adatokat az alábbi táblázat tartalmazza Tájékoztató adatok a korrekciós tényező kiválasztásához A hőhidak hosszának fajlagos mennyisége (fm/m 2 ) Épülethatároló szerkezet besorolása Épülethatároló szerkezetek gyengén közepesen erősen hőhidas hőhidas hőhidas Külső falak < 0,8 0,8 1,0 > 1,0 Lapostetők < 0,2 0,2 0,3 > 0,3 Beépített tetőtereket határoló szerkezetek < 0,4 0,4 0,5 > 0,5 Talajjal érintkező padlók, pincefalak hőveszteségének számítása A hőhidak hatását kifejező korrekciós tényező nem tartalmazza a talajjal érintkező határolás és a talajjal érintkező lábazat hőveszteségét. Ezeket az alábbi két táblázat segítségével meghatározott vonalmenti hőátbocsátási tényezők alapján kell számítani a részletes módszerre vonatkozó összefüggés ( l ) szerint: 16

17 1) A talajon fekvő padlók vonalmenti hőátbocsátási tényezői () a kerület hosszegységére vonatkoztatva: padlószint és a talajszint közötti magasság különbség A padlószerkezet hõvezetési ellenállása a kerület mentén legalább 1,5m szélességű sávban 1) z (m) Szigete- 0,20-0,40-0,60-0,80-1,05-1,55-2,05- letlen -0,35-0,55-0,75-1,00-1,50-2,00-3,00-6, , ,05 0,20 0,20 0,15 0,15 0,15 0,15 0,15 0,15-4, ,55 0,40 0,40 0,35 0,35 0,35 0,35 0,30 0,30-2, ,85 0,60 0,55 0,55 0,50 0,50 0,50 0,45 0,40-1, ,25 0,80 0,70 0,70 0,65 0,60 0,60 0,55 0,45-1, ,75 1,00 0,90 0,85 0,80 0,75 0,70 0,65 0,55-0, ,45 1,20 1,05 1,00 0,95 0,90 0,80 0,75 0,65-0, ,25 1,40 1,20 1,10 1,05 1,00 0,90 0,80 0,70-0, ,20 1,75 1,45 1,35 1,25 1,15 1,05 0,95 0,85 0, ,40 2,10 1,70 1,55 1,45 1,30 1,20 1,05 0,95 0, ,00 2,35 1,90 1,70 1,55 1,45 1,30 1,15 1,00 1, ,50 2,55 2,05 1,85 1,70 1,55 1,40 1,25 1,10 1) A szigetelt sáv függőleges is lehet: a szigetelés a pincefalon vagy a lábazaton is elhelyezhető (a geodetikus magasságkülönbség előjelének megfelelően). A vízszintes és függélyes helyzetű szigetelt sávok összegezett kiterített szélességének minimális szélessége 1,5m. 2) A pincefalak vonalmenti hőátbocsátási tényezői () a kerület hosszegységére vonatkoztatva: A talajjal érintkező A falszerkezet hőátbocsátási tényezője - [W/mK] falszakasz magassága m 0,30 0,39 0,40 0,49 0,50 0,64 0,65 0,79 0,80 0,99 1,00 1,19 1,20 1,49 1,50 1,79 1,80 2,20-6,00 1,20 1,40 1,65 1,85 2,05 2,25 2,45 2,65 2,80-6,00-5,05 1,10 1,30 1,50 1,70 1,90 2,05 2,25 2,45 2,65-5,00-4,05 0,95 1,15 1,35 1,50 1,65 1,90 2,05 2,25 2,45-4,05-3,05 0,85 1,00 1,15 1,30 1,45 1,65 1,85 2,00 2,20-3,00-2,05 0,70 0,85 1,00 1,15 1,30 1,45 1,65 1,80 2,00-2,00-1,55 0,55 0,70 0,85 1,00 1,15 1,30 1,45 1,65 1,80-1,50-1,05 0,45 0,60 0,70 0,85 1,00 1,10 1,25 1,40 1,55-1,00-0,75 0,35 0,45 0,55 0,65 0,75 0,90 1,00 1,15 1,30-0,70-0,45 0,30 0,35 0,40 0,50 0,60 0,65 0,80 0,90 1,05-0,40-0,25 0,15 0,20 0,30 0,35 0,40 0,50 0,55 0,65 0,74-0,25 0,00 0,10 0,10 0,15 0,20 0,25 0,30 0,35 0,45 0,45 A direkt sugárzási nyereség meghatározása a fűtési idényre: Q sd A Ü gq TOT [kwh/a] ahol A ü [m 2 ] az egyes tájolásokhoz tartozó üvegezett felület (nem a névleges ablakfelület nagysága), g az üvegezés sugárzás átbocsájtó képessége télen (naptényező), ε hasznosítási tényező, Q TOT [kwh/m 2 a] az egyes tájolásokhoz tartozó fűtési idényre vonatkozó sugárzási energiahozam. A naptényező az adott nyílászárót jellemző érték, árnyékolás nélküli esetben értékeit az alábbi táblázatból vehetjük: Üvegezés típusa naptényező naptényező Üvegezés típusa g [-] g [-] Normál egyszeres 1,0 síküveg kettős 0,9 egyszeres bevonat kívül 0,6 kettős, fémoxid egyszeres 0,7 bevonattal a külső üveg 0,5 Visszaverő belső oldalán Hőelnyelő kettős, nemesfém kettős (kívül hőelnyelő, 0,6 bevonattal a külső üveg 0,4 belül normál) belső oldalán 17

18 A hasznosítási tényező értéke nehéz szerkezetű épületekre ε=0,75; könnyűszerkezetű épületekre ε=0,50. A fűtési idényre vonatkozó sugárzási energiahozam értékek az alábbi táblázatban előírt tervezési adatok. Sugárzási energiahozam a fűtési idényre fajlagos hőveszteségtényező számításához Q TOT kwh/m 2 a Tájolás É D K - N A számításnál három lehetőség közül választhat: 1. A sugárzási nyereségeket tájolás szerint számítja, ekkor benapozási vizsgálattal igazolni kell a nem északi üvegezett felületek benapozottságát. A benapozás vizsgálat elhagyható, ha az adott nyílászáróra nyilvánvalóan semmilyen árnyék nem vetül (sem a saját épület, sem más épület, növényzet által). 2. A sugárzási nyereségeket mindenütt északi tájolással (árnyékolt eset) veszi figyelembe). Ezzel a biztonság javára téved. 3. A sugárzási energiahozam számítása teljesen elhagyható, ekkor a tervező szintén a biztonság javára téved. A fajlagos hőveszteségtényezőre vonatkozó követelményértékek A fajlagos hőveszteségtényező megengedett legnagyobb értéke a felület/térfogat arány függvényében a következő összefüggéssel számítandó: ahol ΣA V A/V 0,3 q m = 0,2 W/m 3 K 0,3 A/V 1,3 q m = 0, ,38 (ΣA/V) W/m 3 K A/V 1,3 q m = 0,58 W/m 3 K a fűtött épülettérfogatot határoló szerkezetek összes felülete, a fűtött épülettérfogat (fűtött légtérfogat). A fűtött épülettérfogatot határoló összes felületbe beszámítandók a külső levegővel, a talajjal, szomszédos fűtetlen terekkel és fűtött épületekkel érintkező valamennyi határolás. A fajlagos hőveszteségtényező megengedett legnagyobb értékét a felület/térfogat arány függvényében az alábbi ábra szemlélteti. Fajlagos hőveszteségtényező q m (W/m 3 K) 0,7 0,70 Átlagos hőátbocsátási tényező U m (W/m 2 K) 0,6 0,65 0,5 0,60 0,4 0,55 0,3 0,2 0,50 0,1 0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 Felület/térfogat arány A/V (m 2 /m 3 ) 0,40 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 Felület/térfogat arány A/V (m 2 /m 3 ) Ha a sugárzási nyereségek hatását nem vesszük figyelembe (ez az egyszerűsített eljárásban megengedett, a biztonság javára történő elhanyagolás), akkor a fajlagos hőveszteségtényező 18

19 követelményértékeiből az épülethatároló szerkezetek átlagos hőátbocsátási tényezőjének követelményértéke is származtatható a következő összefüggés szerint: U m = 0,38 + 0,086 V/A (W/m 2 K) Az átlagos hőátbocsátási tényező értelemszerűen tartalmazza a fajlagos hőveszteségtényezőnél meghatározott jellemzőket (rétegtervi hőátbocsátási tényező, hőhidak okozta hőveszteség). A sugárzási nyereség nagyságától függően magasabb átlagos hőátbocsátási tényező is megengedhető lehet ez a sugárzási nyereség számítását teszi szükségessé. A.4.2. A nyári túlmelegedés kockázata Számítandó a belső és külső hőmérséklet napi átlagos különbsége a következő összefüggéssel: t bnyár Qsdnyár Vqb AU l 0,35n ahol Q sdnyár [W] átlagos nyári sugárzásból származó hőterhelés, q b [W/m 3 ] a belső hőterhelés fajlagos értéke, n nyár [1/h] a légcsereszám átalagos értéke, nyári idényben, V, A, U, l, A.4.1. fejezet szerint. A nyári sugárzási hőterhelés meghatározása északi és bizonyítottan árnyékban lévő homlokzatokra egyébként Q 85 A sdnyár sdnyár Ü Q 150 A A g nyár az alkalmazott társított szerkezet hatását is tartalmazó üvegezés sugárzásátbocsájtó képessége: g g Ü nyár g ár Az egyenletben q az üvegezés sugárzásátbocsájtó képessége (A fejezet táblázata szerint), g ár az árnyékoló szerkezet sugárzásátbocsájtó képessége: g g nyár nyár nyár V belső közbenső külső Árnyékolási naptényezői a színezés (reflexiós tényező) Árnyékolás módja függvényében (g ár) világos középszín sötét fekete (>0,5) (0,3-0,5) (0,1-0,3) (<0,1) reluxa 0,55 0,65 0,75 0,85 roló 0,40 0,55 0,65 0,75 függöny 0,45 0,60 0,70 0,80 reluxa 0,35 0,40 0,45 0,50 roló 0,30 0,35 0,40 0,45 esslingeni redőny 0,09 0,09 0,10 0,10 reluxa 0,10 0,10 0,12 0,12 rolplast redőny 0,10 0,10 0,10 0,11 fa zsalutábla nyitott levelekkel 0,17 0,15 0,14 0,13 félig zárt levelekkel 0,12 0,13 0,14 0,15 fém zsalutábla nyitott levelekkel 0,16 0,14 0,14 0,14 félig zárt levelekkel 0,13 0,14 0,15 0,16 A légcsereszám értékei az alábbi táblázatból vehetők: A légcsereszám tervezési értékei nyáron, természetes Nyitható nyílások szellőztetéssel egy homlokzaton több homlokzaton nem lehetséges 3 6 Éjszakai szellőztetés lehetséges 5 9 Éjszakai szellőztetés esetében a nagyobb érték az alacsonyabb hőmérsékletű külső levegő kedvező előhűtő hatását fejezi ki. A nyári túlzott felmelegedés kockázata elfogadható, ha tb nyár kisebb, mint nehéz szerkezetű épületek esetében 3 K, könnyűszerkezetű épületek esetében 2 K. 19

20 A.5. A HŐTERMELŐ BERENDEZÉS TELJESÍTMÉNYIGÉNYE Komplex tervezési segédlet ( ) Az építmény hőtermelő berendezésének (kazán vagy hőközpont) teljesítményigénye a HMV termelés, a szellőzés és a fűtés teljesítményigényeinek összege, biztonsági tényezővel: Q,1 ( Q Q Q ) [kw]. 1 m L F A.5.1. A használati melegvíz-készítés teljesítmény igénye A HMV termelés teljesítményigényének (Q m ) számítása az A.1.8. fejezet szerint történik. A.5.2. Szelőztetés teljesítmény igénye A légtechnikai berendezések igen jelentős fűtési energiát igényelnek a külső térből vett levegő felfűtése során. A levegő felfűtésének teljesítményigényét az alábbi közelítő összefüggéssel számíthatjuk: ahol: V sz Q 0,35V t t sz L i e 1 hvsz [kw] - mozgatott levegőmennyiség [m 3 /h], mely a A.5.1. pont összefüggéseivel határozható meg, t i - az épület téli belső átlaghőmérséklete (20-21 C), t e - méretezési külső hőmérséklet télen (-15 C), - a légkezelő berendezés hő-visszanyerőjének hatásfoka. hvsz Amennyiben kiegyenlített szellőztető berendezés létesül az épületben, vagy annak egyes területein, a légkezelő berendezés hő-visszanyerőjének hatásfoka η=0,5. Amennyiben légkezelő nélküli szellőztető berendezés, vagy depresszív, illetve túlnyomásos szellőzés létesül (pl.: WC, vagy garázs szellőzés) η=0. A szellőztető berendezés teljesítményigényét az épületben alkalmazott légtechnikai rendszerek mindegyikére külön kell számítani, figyelembe véve az adott rendszer által szállított légmennyiséget, illetve a hő-visszanyerő hatásfokot. A.5.3. Fűtési hőigény A Meglévő épületek esetén ahol: V [m 3 ] q F [W/m 3 ] Q F V qf [kw] - a nettó fűtött épülettérfogat, - az épületszerkezet becsült fajlagos hőveszteség-tényezője. Az épület becsült hőveszteség-tényezőjébe beleértjük a sík felületek, a hőhidak, valamint a természetes levegőforgalom hőigényét. q F csak az épület hőigényének közelítő számítására alkalmas. Értéke az épület szerkezettől, annak hőszigetelésétől, az ablakozási arányától, az egységnyi épülettérfogat-külső felületarányától, az épület hőtároló tömegétől, légtömörségétől stb. függ. Ezért a számításnál a fajlagos érték 10 ~ 45 W/m 3 között változhat. Segítségképp: Régebbi építésű, nagy hőtároló képességű, rosszul hőszigetelt épület esetén: W/m 3 Fokozott hővédelmű, hőszigetelő téglával, vagy hőszigetelt lehűlő felületek esetén: W/m 3 Könnyűszerkezetes, hőszigetelt nagycsarnokok esetén: W/m 3 A Új építésű vagy meglévő m 2 nagyobb, (védelem alatt nem álló) épületek lényeges felújítása Ebben az esetben a kiindulás az lehet, hogy az építménynek ki kell elégítenie a fajlagos hőveszteségtényező követelményértékére (q m ) vonatkozó előírást (lásd A fejezet), melynek megengedett legnagyobb értéke a felület/térfogat arány függvénye. A fajlagos hőveszteségtényező származtatásánál ekkor beleértjük a transzmissziós hőáramokat (épületszerkezet és hőhídjainak veszteségei), de nem érthetjük bele sugárzási hőnyereség hasznosított hányadát, hiszen a fűtési rendszert nem méretezhetjük arra az esetre, ha van sugárzási nyereség, tehát a fűtési rendszer 20
