1 KOMPLEX- és DIPLOMATERVEK gyakorlati számításai és adatai az ÉPÜLETGÉPÉSZET c. tárgyhoz Kiadás: Összeállította: KERESZTY BALÁZS tudományos munkatárs Átdolgozta: Dr. Majoros András (épületvillamosság, világítástechnika) egyetemi tanár Szikra Csaba (épületgépészet) egyetemi adjunktus A feladatok végrehajtásához nyújt segítséget a "Komplex tervezési segédlet". Azonban felhívjuk használójának figyelmét a "segédlet" jellegre, mely azt jelenti, hogy a valós épületgépészeti problémára nem minden esetben talál segítséget. A képlétekbe történő behelyettesítés csak értelemszerűen, a műszaki megoldások figyelembevételével történhet. A segédlet vakon, algoritmus értelmezések nélküli végrehajtása nem jelenti a féléves tervfeladat sikeres befejezését. A.) A/1. SZÁMÍTÁSOK ELEKTROMOS TELJESÍTMÉNYIGÉNY SZÁMÍTÁSA 1.1. Nem lakás jellegű épületek (épületrészek) elektromos teljesítményigénye P nem lakó = e * (1/1000 * P világítás + Σ P ép.gépészet + Σ P technológia ) e egyidejűségi tényező értéke 0,66 és 0,9 közötti, mérlegelés alapján. P világítás = Σ p * A p, W/m 2 a világítás fajlagos teljesítményigénye - kis látási igénye esetén: 5 W/m 2, ilyennek tekinthető funkciók: közlekedő terület, tartózkodópihenőhely, öltöző-modó, WC, raktár, szellőző gépház, kazánház, gépészeti tér stb. - mérsékelt látási igénye esetén: 10 W/m 2, ilyennek tekinthető funkciók: recepció, társalgó, oktató-tárgyaló, konyhai előkészítés, étterem, büfé, mosoda stb. jegypénztár, szivattyúház, hőközpont, kisfeszültségű elosztó helyiség, gázmérő helyiség, vezérlőhelyiség, várócsarnok stb - közepes látási igénye esetén: 15 W/m 2, ilyennek tekinthető funkciók: iroda, ellenőrzésre szolgáló helyiség, egészségügyi helyiség, konyha, pénztár, fodrászat stb. - kiemelt látási igénye esetén: 20 W/m 2, ilyennek tekinthető funkciók: rajzterem, kozmetika, kiállítás stb. A, m 2 a közel azonos látási igényű helyiségek alapterülete. P ép.gépészet, kw az épületgépészeti berendezések villamos teljesítményigénye, a gépész konzulens adja meg. P technológia, kw az épületben található technológiai berendezések teljesítményigénye. Az épületben feltételezet villamos berendezések listája lapján, amit a rendeltetés ismeretében a hallgató állít össze, a villamos konzulens adja meg az egyes berendezések teljesítményigényét

2 1.2 Lakóépületek (épületrészek) illetve hasonló jellegű épületek, épületrészek elektromos teljesítményigénye P lakó = n * P egység * e, kw n a lakóegységek (lakások, szállodai lakóegységek) száma P egység a lakóegység teljesítményigénye: - villamos tűzhellyel felszerelt lakás esetén : 10 kw, - vezetékes gáztűzhellyel ellátott lakás esetén : 6,6 kw, - szállodai egység esetén : 2,2 kw, e egyidejűségi tényező: e = 0,2 + Amennyiben az épületben nincsenek lakóegységek, úgy az épület teljesítményigénye az 1.1 alattiak szerint meghatározott: P épület = P nem lakó, kw Amennyiben az épületben vannak lakóegységek, úgy az épület teljesítményigénye az 1.1 alattiak szerint meghatározott nem lakóépületrész és az 1.2 alattiak szerint meghatározott lakóépületrész teljesítményeinek összege: P épület = P nem lakó + P lakó, kw. Az épület villamos energiaellátásának valószínű módja Belvárosi környezetben ha a teljesítményigény 200 kw-nál kisebb utcai 0,4 kv-os kábelhálózatról, kábelcsatlakozással ha a teljesítményigény 200 kw-nál nagyobb az épületbe telepített transzformátorról (amit 10 kv-os utcai kábelhálózat táplál). Külvárosi környezetben ha a teljesítményigény 100 kw-nál nem nagyobb utcai 0,4 kv-os szabadvezeték hálózatról 20 kw teljesítményig szigetelt szabadvezeték-, vagy földben elhelyezett kábelcsatlakozással 20 kw-nál nagyobb teljesítményigény esetén földben vezetett kábel csatlakozással ha a teljesítményigény 100 kw-nál nagyobb 10 kv-os szabadvezeték hálózatról, az épületbe telepített transzformátorról, vagy zöld területen elhelyezett épített-házas transzformátorról földben vezetett kábellel. Falusi környezetben ha a teljesítményigény 100 kw-nál nem nagyobb utcai 0,4 kv-os szabadvezeték hálózatról 20 kw teljesítményig légkábellel, vagy földkábel csatlakozással 20 kw-nál nagyobb teljesítményigény esetén földkábel csatlakozással. ha a teljesítményigény 100 kw-nál nagyobb 20 kv-os utcai szabadvezeték hálózatról ellátott oszlop-transzformátor, vagy épített házas transzformátor telepítése indokolt. A transzformátorról az épület ellátása földben elhelyezett kábellel nyerhet megoldást. Villamos központi elosztó helyiség alapterület igénye: 30 kw teljesítményig 1 m széles, 0,3 m mély szekrény kw teljesítményig 2 m széles, 0,3 m mély szekrény, vagy 4 m 2 alapterületű helyiség. 100 kw teljesítmény felett megbeszélendő a konzulenssel. A központi elosztóhelyiség ajtaja kifelé nyílik! 2 0,8 n

3 3

4 A/2. VÍZIGÉNY A/2.1. Lakások átlagos, napi vízigénye V l 1 a f 1000 = [m 3 /d = m 3 /nap] f - a lakások (fők) száma az épületben, összesen a - napi fejadag A/2.2. Nem lakások átlagos, napi vízigénye f * - a - Vnl = f a 1000 [m3 /d = m 3 /nap] * 1 vendéglátóüzem esetén az adagok, fők száma; irodarák esetén a dolgozók száma; kereskedelmi egységek esetén a dolgozók száma; napi fejadag; A napi fejadag értékeit lásd az I.számú mellékletben A/2.3. Az épület teljes átlagos, napi vízigénye: V = V + V [m 3 /d] A/2.4. A bekötővezeték méretezéséhez a mértékadó víztömegáram, csúcsban qv = 075, 4 V [l/s] V az épület teljes átlagos, napi vízigénye (A/2.3. pont) A/2.5. A vízmérő utáni alapvezeték szükséges belső átmérője: d b = 25,84 q v [mm] (d b min = NA 20; belső nedves oltóvíz hálózat esetén minimum NA 80) A/2.6. Az épület teljes, napi melegvíz igénye: V m = 0, 4 V [m 3 /d] A/2.7. A szükséges melegvíztároló-térfogat Vb = 244, 75 Vm [liter] V m az épület teljes, napi melegvíz igénye (A/2.6. pont) l nl A szükséges melegvíz tároló térfogatát abban az esetben kell kiszámítani, amennyiben az építményhez központi használati melegvíz ellátó rendszert tervezünk. A szükséges tárolókat általában a kazánházban helyezzük el. Álló típus esetén a mérete 100l 1000l ig változhat, melyből igény szerint többet is elhelyezhetünk. 4

5 A/2.8. Tűzivíz-hálózat Az építmények oltásához külső, belső tüzivíz-hálózatot, illetve egyes esetekben automatikus zápor (sprinkler) berendezést kell biztosítani. A szükséges oltóvíz intenzitásról, a tervezési, méretezési alapelvekről az Országos Tűzvédelmi Szabályzat (35/1996 (XII.29) BM rendelet.) és a vonatozó nemzeti szabványok rendelkeznek. Az engedélyezési dokumentációban fel kell tüntetni az építményhez szükséges oltóvíz intenzitást (V o [l/perc]), az oltóberendezés minimális csatlakozási nyomását (P cs [bar]) és a szükséges üzemidőt (t ü [perc]). A/ Épületen kívüli tüzivíz-hálózat: Épületen kívül minden esetben biztosítani kell az oltóvizet. A szükséges oltóvíz intenzitása a mértékadó tűzszakasz függvénye. A berendezés üzemideje a számított vagy normatív tűzterhelés függvénye. A csatlakozási nyomás a tűzveszélyességi osztályba sorolás függvénye. A három méretezési paramétert illetve az egyéb tervezési követelményeket a III. melléklet 1. fejezete tartalmazza. A melléklet alapján meghatározandó a külső tüzivíz hálózat oltóvíz intenzitása (V ko [l/perc]), üzemideje (t ü [perc]) illetve csatlakozási nyomása(p cs [bar]). A/ Épületen belüli tüzivíz-hálózat A nedves üzemű tüzivíz-hálózat önálló mérővel csatlakozik a közműhálózatra. Mivel a használati vízfogyasztás és a tüzivíz fogyasztás jellege nagymértékben eltér egymástól, így mérőinek mérete is más. Gyakori az ún. kombinált mérő alkalmazása, mely közös házba építve két mérőt tartalmaz, így szolgálja egyszerre a használati víz (NA20) és a tüzivíz (NA80) mérését. A szükséges oltóvíz intenzitását (V kb [l/perc]) az épület jellege által meghatározott tűzcsapok egyidejűsége illetve az egy tűzcsap vízhozama alapján lehet meghatározni a III. melléklet 2. fejezete alapján. A/ Száraz üzemű tüzivíz-hálózat Magas épületek esetén van mód száraz tüzivíz felszálló létesítésére. Ekkor a belső fali tűzcsap hálózat nem csatlakozik a vízellátó rendszerhez. Tűz esetén az épület oldalán elhelyezett csatlakozó csonk segítségével a tűzoltó autó szivattyúja látja el oltóvízzel az épületet. A szükséges oltóvíz intenzitását az épületen belüli vízhálózat méretezési elvei szerint kell meghatározni. Az épület külső homlokfalán kell kialakítani a tűzoltó autó számára a csatlakozó csonkot az alábbiak szerint A szekrény alsó síkja az épületet körülvevő terepszínttől mérve maximum 0,45 m-re lehet. A szekrény méretei: - szélesség: 480 mm, - magasság: 720 mm, - mélység: 450 mm. A/ automatikus működésű (beépített) tüzivíz-hálózat Egyes épületeknél (helyiségeknél) különleges automatikus működésű tüzivíz-hálózatot kell kialakítani (Pl.: színházak, mélygarázsok, illetve egyes középmagas és magas közösségi épületek), melyeket automatikus zápor berendezéseknek (Sprinklerek) hívunk. A berendezés működéséhez egy tüzivíz tárolóra, egy sprinkler gépházra van szükség. Méretezési alapelveit, legfontosabb paramétereit a III. melléklet 3. fejezete alapján határozhatjuk meg A/ Az építmény teljes oltóvíz igénye: V o [l/perc]),= V ko [l/perc]+ V bo [l/perc], ]+ V tt [l/perc] Mely egyenletben: V o az építmény teljes tüzivíz intenzitás igénye V ko az építmény külső tüzivíz intenzitás igénye V bo az építmény belső tüzivíz intenzitás igénye a beépített tüzivíz hálózat tároló feltöltéséhez szükséges intenzitás V tt 5

6 A/3. SZENNYVÍZMENNYISÉG, CSATORNATERHELÉS A/3.1. Épületből távozó szennyvíz: A/ Napi átlagos: q = sz V [m3 /d] (U.az, mint a vízigény - lásd A/2.3. pontnál) A/ Csúcsterhelés (csak szennyvíz) q V az A/2.3. pontból adódik, sz = 15, 3 V [l /s] A/3.2. Csapadékvíz-mennyiség (esővíz-mennyiség) A q = cs i ϕ [l /s] A - a tetőfelület vízszintes vetülete [m 2 ] i - esőintenzitás: [l /s,ha], 2sz. melléklet alapján. ϕ - lefolyási tényező: 0,92 ~ 0,96 [ - ] A/3.3. Össz-csatornaterhelés (egyesített rendszerű közcsatorna esetén) q = q, + q [l /s] A/4. MESTERSÉGES SZELLŐZTETÉS Mozgatott levegőmennyiséget tapasztalati úton becsülhetjük meg: Vsz = n Vh [m 3 /h] n - a légcsereszám [l /h] értéke V h - a szellőztetéssel ellátott helyiségek összes légköbmétere [m 3 ] A légcsereszám ajánlott értékei: WC fürdő 8 10 zuhany konyha melegítő főző étterem 6 8 színház, mozi 4 6 tornaterem 3 4 uszoda 3 5 műhely 3 4 sz Olyan helyiségekben, ahol viszonylag magas a benntartózkodók száma (színházak mozi termek, koncerttermek előadók stb.), a légcsereszám alapján történő méretezés helyett, választhatjuk a fejadagra történő méretezést. A minimális fejadag olyan helyiségekben, ahol tilos a dohányzás 20m 3 /h cs A/5. AZ ÉPÜLET HŐIGÉNYE A/5.1. Használati melegvízellátás esetén kell számolni! ( ) Q = 223 V t t [W] m m m h V m - melegvízigény [m 3 /d] t m - melegvíz hőmérséklete (általában +65 C-ra vehető) t h - hidegvíz hőmérséklete (általában +10 C-ra vehető) A/5.2. Szelőztetés, légfűtés hőigénye ( ) Q = 036, V t t [W] L sz lm lh 6

7 V sz - mozgatott levegőmennyiség [m 3 /h] lásd A/4. Pontnál t lm - meleg levegő hőmérséklete csupán szellőztetés esetén: +21 [ C] légfűtés esetén +28 ~ +31 [ C] t lh - hideg levegő hőmérséklete: visszakeverést feltételezve: +2 [ C] egyébként a méretezési külső hőmérséklet: -15 [ C] A/ Hővisszanyerő alkalmazása esetén, Q L = 0, 18 Vsz ( tlm tlh ) [W] Amennyiben az épületben, vagy annak egyes részeiben szellőztető berendezés nem létesül, úgy légutánpótlást természetes úton kell megoldani. A természetes légutánpótlásnak is van energia igénye, hiszen a fűtetlen, épületbe érkező levegőt a helyiség hőmérsékletére melegítjük. Természetes szellőzés energia igényének számításakor az A/5.2 összefüggést használhatjuk. A légcsereszám értékét természetes szellőzés esetén n= /h között vehetjük fel. A/5.3. Fűtési hőigény QF = VF qf [W] V F - a fűtéssel ellátandó helyiségek összes légköbmétere (a légfűtéssel ellátott helyiségek esetén 5.1 fejezet alapján kell számolni, így ez esetben a ezen helyiségek térfogatát le kell vonni) [m 3 ] q F - fajlagos hőigénye: melyet csak az épület hőigényének közelítő számításához használhatunk. Értéke az épület szerkezettől, annak hőszigetelésétől, az ablakozási arányától, az egységnyi épülettérfogat-külső felületarányától, az épület hőtároló tömegétől stb. függ. Ezért a számításnál a fajlagos érték 10 ~ 45 W/m 3 között szór. Segítségképp: Régebbi építésű, nagy hőtároló képességű, rosszul hőszigetelt épület esetén: W/m 3 Fokozott hővédelmű, hőszigetelő téglával, vagy hőszigetelt lehűlő felületek esetén: W/m 3 Könnyűszerkezetes, hőszigetelt nagycsarnokok esetén: W/m 3 A/5.4. Az épület teljes hőigénye Q = Qm + QL + QF [W] vagy, Q = Qm + QL + QF [W] A/6. GÁZIGÉNY Csak akkor számoljuk, ha van vezetékes gázellátás! A/6.1. Lakások gázigénye V gl = V e F [m 3 /h] V lj - egy lakás gázigénye: ~ egy tűzhely esetén: 2,5 (m 3 /h) ~ cirko+gázvízmelegítő esetén: 3,8 ~ 4,2 (m 3 /h) ~ tűzhely+cirko+gázvízmelegítő esetén: 6,3 ~ 6,7 (m 3 /h) ~ kombi készülék esetén: 1,9 ~ 4,1 (m 3 /h) e - egyidejűségi tényező : F - lakások száma (db) 0,9 e = 4 F lj A/6.2. Gázkazán gázigénye Csak akkor kell számolni, ha központi fűtés, vagy központi melegvízellátás, vagy szellőztetés/légfűtés, vagy mindegyik van! V gh = Q 8500 (m 3 /h) Q - az épület teljes hőigénye [W] - ásd A/5.4. pontnál A/6.3. Az épület teljes gázigénye V V + V g = (m 3 /h) gl gh 7

8 A/7. HASADÓ-NYÍLÓ (ROBBANÓ) FELÜLET Gázkazánháznál csak akkor kell kialakítani, ha a kazán(ok) egységteljesítménye nagyobb 140 kw-nál; és/vagy a kazánházban lévő kazánok összteljesítménye nagyobb kw-nál. A hasadó-nyíló felület nagyságát az alábbiak szerint lehet meghatározni. A/7.1. Ha a hasadó-nyíló felület az oldalfal: az előírás bonyolult számítást ír elő, de közelítőleg (jó közelítéssel) a következő összefüggéssel lehet meghatározni: 0, [m 2 ] A = 2 V kh V kh - a kazánház vagy gázmérő helyiség légköbmétere [m 3 ] A/7.2. Ha a hasadó-nyíló felület a tető: Nem kell számolni semmit, hanem az egész kazánház vagy gázmérő helyiség tetejét repülőtetővel kell ellátni. A/8. SZILÁRD TÜZELÉSŰ KAZÁNOK KÉMÉNYKIALAKÍTÁSA Egy kürtőbe 2 kazánnál több nem köthető. A kéménytestben 2 db min. 14x14 cm-es kürtőt (vagy ennek megfelelő körkeresztmetszetű csövet) kell elhelyezni a kazánház gravitációs szellőztetése céljából. Minimális kéménymagasság (kazánbekötéstől számítva): 16,0 m. A kémény 30 m-es körzetben lévő építmény legmagasabb pontjánál 3,0 m-el nyúljon túl. A kéménykürtő szükséges keresztmetszete: Qk A = 27 (cm 2 ) 1000 hk Q k - az egy kürtőbe kötött kazánok összteljesítménye [W] h k - a kémény - kazánbekötéstől számított magassága - [m] A kéménykürtő oldalaránya max: 1:2 lehet! A/9. GÁZKÉSZÜLÉKEK KÉMÉNYEINEK KIALAKÍTÁSA A/9.1 60kW összteljesítmény alatti készülékek kéményei: Minimális kéménymagasság a készülék bekötési pontjától 2m. A/9.2 60kW feletti (központi kémények kialakítása) 8

9 B.) HELYIGÉNY B/2. VÍZELLÁTÁSI HELYISÉGNY B/2.1. Nyomásfokozó berendezés Abban az esetben kell kialakítani, ha az épület párkánymagassága (a környező terepszinttől mérve) magasabb, mint 19 ~ 20 m. Külön helyiséget kell biztosítani. A helyiség elhelyezésénél gondolni kell arra, hogy a berendezéseket kibeszállítani kell, így a földszinten vagy a pincében helyezhető el (pincénél a tartályok szállítási útvonalát biztosítani kell). A helyiséget kétszárnyú, kifelé nyíló ajtóval kell ellátni. Alapterület igénye: A = 24,5 + 0, 7 V [m 2 ] V az ellátandó épületrész (teljes épület, vagy a 19,0 m magasság feletti rész) átlagos, napi vízigénye (m 3 /d). Számítása az A/2.3. pont alapján Szükséges belmagasság: V = 41,0 m 3 /d-ig V = 41,0 153,0 m 3 /d-ig V = 214,0 m 3 /d-ig felett 3,00 m 3,70 m 4,60 m B/2.2. Használati melegvíz készítő hőközpont Nem kell kialakítani a hőközpontot, ha az épületben egyedi melegvízkészítő berendezések kerülnek felszerelésre, vagy az épület részére tetőtéri gázkazánházat alakítunk ki, felügyelet nélküli modul típusú kazánokkal. A hőközpontot földszinten esetleg pincében kell kialakítani, gondolva a tartályok cseréjéhez szükséges útvonal biztosítására (pince!). A hőközpontot kétszárnyú, kifelé nyíló ajtóval kell ellátni. A hőközpont szükséges alapterülete: B/ ésb/ pontok alapján számolva B/ Alapterület fekvő melegvíztárolók esetén: Qm 2 A = 24,0 + [ m ] 1000 Q m melegvízkészítés hőigénye [W] az A/5.1. pont alapján. Szükséges belmagasság (melegvíztároló térfogat meghatározása A/2.7. pont alapján): V b = 3150 literig 2,80m V b = l között 3,10 m V b = 8000 l felett 3,30 m B/ Alapterület álló melegvíztárolók esetén: Qm A = 13,6 + 0,026 m [ ] Q m melegvízkészítés hőigénye [W] az A/5.1. pont alapján. Szükséges belmagasság (melegvíztároló térfogat meghatározása A/2.7. pont alapján): V b = 2500 literig 3,50 m V b = l között 4,10 m V b =5000 l felett 5,00 m B/3. SZELLŐZÉSI HELYISÉGNY Csak külön szellőzőgépház esetén kell meghatározni. A szellőzőgépházat kétszárnyú, kifelé nyíló ajtóval kell ellátni. lehetőleg földszinten, vagy pincében kell kialakítani, gondolva a gépek cseréjénél a szállítási útvonal biztosítására. 9

10 A szellőzőgépházhoz szükséges alapterületet és belmagasságot a mozgatott levegőmennyiség V sz [m 3 /h] alapján határozzuk meg. (A mozgatott levegőmennyiség számítását lásd az A/4. pontnál.) Szükséges belmagasság: V sz = m 3 /h-ig V sz = m 3 /h között V sz = m 3 /h között V sz = m 3 /h felett 2,65 m 3,00 m 3,50 m 4,00 m Szellőzőgépház alapterület-igénye Vsz 2 elszívó gépház: A = 9,7 + 0,3 [ m ] 1000 Vsz A = ,6 m befúvó gépház: [ ] Vsz 2 befúvó+elszívó gépház: A = ,43 [ m ] B/3.1. Légcsatorna keresztmetszete: B/3.1. Légcsatorna keresztmetszete 1000 A légcsatorna keresztmetszetét más szállított közegekéhez azonos módon a szállított légmennyiség és az áramló levegő sebessége határozza meg. A szükséges keresztmetszet: V A = [m 2 ] 3600 v V a szállítandó levegőmennyiség [m 3 /h]; az indulásnál ez egyenlő az A/4. pontnál meghatározott V sz [m 3 /h] levegőmennyiséggel, majd a leágazások után mindig az illető légcsatornába szállítandó levegőmennyiség a meghatározó. v a szállított levegő sebessége [m/s] értéke, komfort berendezéseknél 4-6 m/s, kivéve a nagy légsebességű berendezéseket. A helyigénynél gondolni kell a légcsatornára kerülő hőszigetelés vastagságára, valamint al égcsatorna szerelhetőségére is. Ezért a falsíktól, födémsíktól 5 ~ 10 cm távolságban lehet a szigetelt légcsatorna szigetelésesének külső felülete, vagy szigeteletlen légcsatorna esetén a légcsatorna felülete. A légcsatorna oldal-aránya max. 1:2 lehet! B/4. FŰTÉSI HELYIGÉNY A kazánházak és a fűtési hőközpont helyigényéhez a használati melegvízkészítő hőközpont helyigényét központi használati melegvízellátás esetén (kivéve a felügyelet nélküli modul gázkazánokat ) hozzá kell adni, mivel a két helyigényt azonos helyiségben vagy egymás melletti helyiségekben célszerű biztosítani. B/4.1. Fűtési hőközpont Szükséges alapterület: Q A = ,014 m [ ] Q az épület teljes hőigénye [W] az A/5.5 pont alapján. Belmagasság legalább: 2,65 m. 10

11 A hőközpontot a földszinten, vagy pincében kell elhelyezni, kétszárnyú, kifelé nyíló ajtóval kell ellátni. Gondolni kell a berendezések szállítási útvonalának biztosítására. B/4.2. Gázkazánház A gázkazánház tűzveszélyes és robbanásveszélyes épületben, valamint abban az esetben, ha hasadónyíló felülettel kell ellátni a helyiséget (lásd A/7. pontnál), akkor a következő épületek alatt nem helyezhető el: lakóház, egészségügyi intézmény, kulturális intézmény, nagy tömegek befogadására szolgáló épület, oktatási intézmény. A felsorolt épületek esetén (kivéve a tűzveszélyes és robbanásveszélyes épület) a gázkazánházat a tetőn helyezhetjük el lásd B/4.3. pontnál. A kazánházat kétszárnyú, kifelé nyíló, fémajtóval kell ellátni. A kazánházhoz felügyeletet kell biztosítani, ezért a felügyelő részére pihenő és szociál-higiéniai helyiségeket biztosítani kell az építésügyi előírásoknak megfelelő alapterülettel. A kazánház szükséges alapterülete: 2 [ ] Q A = ,022 m 1000 Q az épület teljes hőigénye [W] A/5.4. pont alapján. A szükséges belmagasság: Q = W-ig 3,0 m (gőzkazán esetén: 4,6 m) Q = W között 3,2 m (gőzkazán esetén: 4,6 m) Q = W között 3,5 m (gőzkazán esetén: 4,6 m) B/4.3. Tetőtéri gázkazánház Az alábbi adatok kizárólag felügyelet nélküli, modul típusú gázkazánok telepítése esetén érvényesek! Födémterhelés: 600 kp/m 2. Szükséges belmagasság: legalább: 2,65 m Az alapterület-igény az épület teljes hőigénye Q [W] alapján (lásd A/5.4. pontnál): Q = W-ig A = 22 [m 2 ] Q = W között A = 35 [m 2 ] Q = W között A = 45 [m 2 ] Q = W között A = 62 [m 2 ] A kazánok felügyeletet nem igényelnek! 11

12 B/4.4. Szilárdtüzelésű kazánházi rész A szilárdtüzelésű kazánházi rész több helyiséget foglal magában: kazánház, széntároló helyiség, salaktároló helyiség, kiszolgáló helyiség. A kiszolgáló helyiségek a kazánfűtő(k) részére biztosított pihenő és szociál-higiéniai helyiségeket foglalja magában. Ezek helyigényét az érvényben lévő építésügyi előírások alapján kell meghatározni. A többi helyiség alapterület igényét az épület teljes hőigénye Q [W] (lásd A/5.4. pontnál) alapján határozhatjuk meg: Q 1000 Q 1000 Q 2 A = 0,04 m kazánház: A = 15,1 + 0,06 [ m ] 2 széntároló: A = 0,20 [ m ] salaktároló: [ ] Mindhárom helyiséget az épület határoló falánál kell elhelyezni. Gondolni kell a kazánok, tüzelőanyag és salak szállítási útvonalának biztosítására. A salakot (amennyiben a tűzrendészeti előírások és az esztétikai megjelenés lehetővé teszi) telekhatáron belül, épületen kívül is lehet tárolni. Mindhárom helyiség szellőztetéséről gondoskodni kell. Az egyes helyiségek belmagassága: kazánház: 3,1 5,0 m a kazánok nagyságától, típusától és tüzelőanyag-ellátásától függően; széntároló: legalább 2,0 m; salaktároló: legalább 2,0 m. B/5. GÁZELLÁTÁS HELYIGÉNY B/5.1. Gázmérők helyisége 100 m 3 /h névleges teljesítményig Ebbe a csoportba tartoznak a lakások és egyéb, kisebb fogyasztók mérői. A szükséges mérőnagyságot az A/6.1. pontnál felsorolt gázigények alapján lehet meghatározni. (A fel nem sorolt gázberendezések gázfogyasztására az épületgépész konzulens ad adatot.) Ezeket a fogyasztókat zárható, szellőzőnyílásokkal ellátott szekrényben kell elhelyezni. a szekrény csak közösségi helyiségekben lehet (pl. lépcsőház). A szekrény magassága: az adott szintmagasság. A szekrény vízszintes méretei: lakások: 1 db vagy egymás alatt elhelyezett 2 db mérő esetén: mélység: 250 mm szélesség: 510 mm 2 db vagy egymás alatt elhelyezett 3 db mérő vagy 4 db mérő esetén: mélység: 250 mm szélesség: 1020 mm egyéb fogyasztók (1 db mérő helyigénye): gázigény 9-15 m 3 /h között: mélység: 400 mm szélesség: 800 mm gázigény m 3 /h között: mélység: 400 mm szélesség: 1000 mm gázigény m 3 /h között: mélység: 700 mm 12

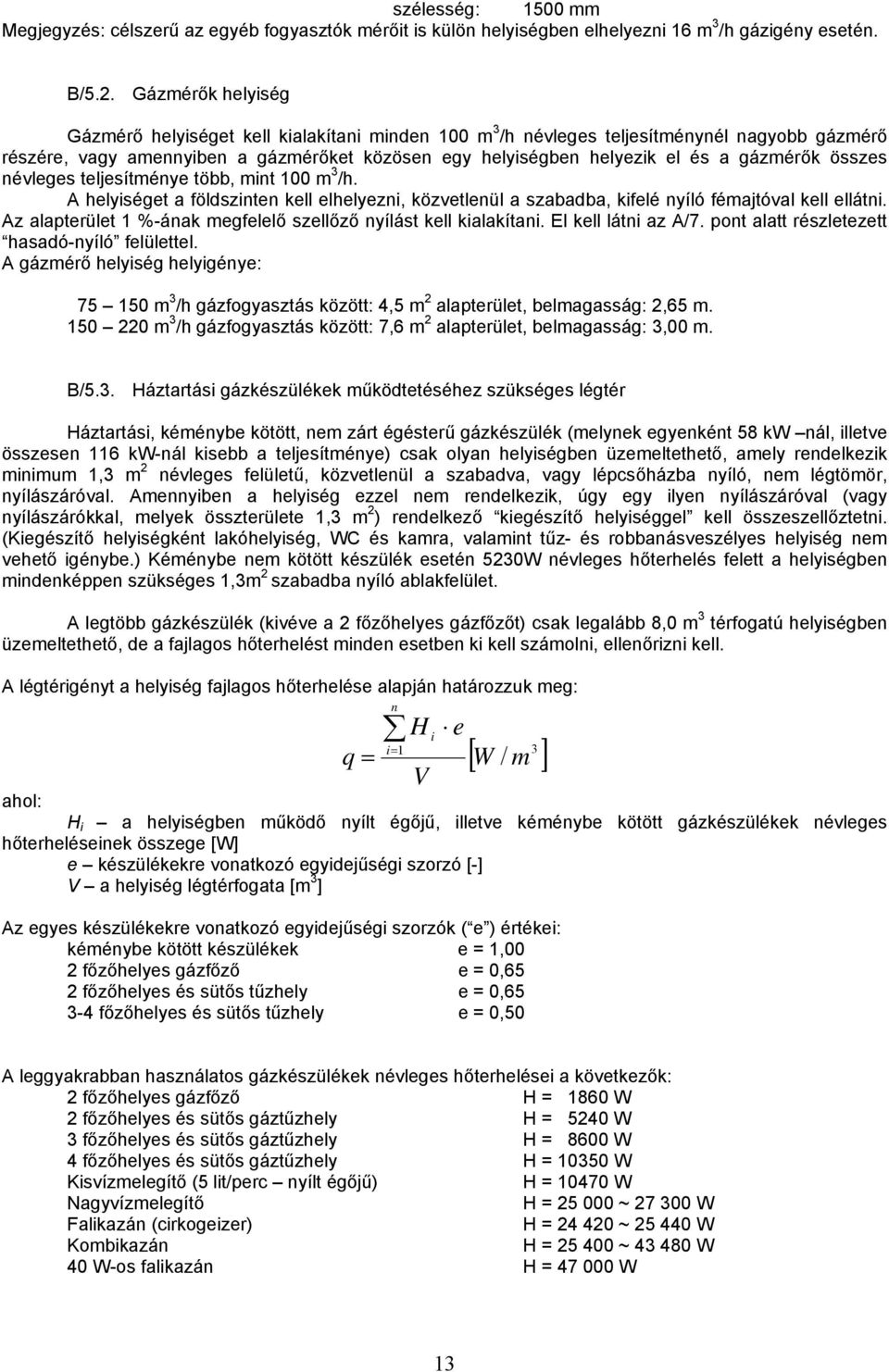

13 szélesség: 1500 mm Megjegyzés: célszerű az egyéb fogyasztók mérőit is külön helyiségben elhelyezni 16 m 3 /h gázigény esetén. B/5.2. Gázmérők helyiség Gázmérő helyiséget kell kialakítani minden 100 m 3 /h névleges teljesítménynél nagyobb gázmérő részére, vagy amennyiben a gázmérőket közösen egy helyiségben helyezik el és a gázmérők összes névleges teljesítménye több, mint 100 m 3 /h. A helyiséget a földszinten kell elhelyezni, közvetlenül a szabadba, kifelé nyíló fémajtóval kell ellátni. Az alapterület 1 %-ának megfelelő szellőző nyílást kell kialakítani. El kell látni az A/7. pont alatt részletezett hasadó-nyíló felülettel. A gázmérő helyiség helyigénye: m 3 /h gázfogyasztás között: 4,5 m 2 alapterület, belmagasság: 2,65 m m 3 /h gázfogyasztás között: 7,6 m 2 alapterület, belmagasság: 3,00 m. B/5.3. Háztartási gázkészülékek működtetéséhez szükséges légtér Háztartási, kéménybe kötött, nem zárt égésterű gázkészülék (melynek egyenként 58 kw nál, illetve összesen 116 kw-nál kisebb a teljesítménye) csak olyan helyiségben üzemeltethető, amely rendelkezik minimum 1,3 m 2 névleges felületű, közvetlenül a szabadva, vagy lépcsőházba nyíló, nem légtömör, nyílászáróval. Amennyiben a helyiség ezzel nem rendelkezik, úgy egy ilyen nyílászáróval (vagy nyílászárókkal, melyek összterülete 1,3 m 2 ) rendelkező kiegészítő helyiséggel kell összeszellőztetni. (Kiegészítő helyiségként lakóhelyiség, WC és kamra, valamint tűz- és robbanásveszélyes helyiség nem vehető igénybe.) Kéménybe nem kötött készülék esetén 5230W névleges hőterhelés felett a helyiségben mindenképpen szükséges 1,3m 2 szabadba nyíló ablakfelület. A legtöbb gázkészülék (kivéve a 2 főzőhelyes gázfőzőt) csak legalább 8,0 m 3 térfogatú helyiségben üzemeltethető, de a fajlagos hőterhelést minden esetben ki kell számolni, ellenőrizni kell. A légtérigényt a helyiség fajlagos hőterhelése alapján határozzuk meg: q = n i= H i e 1 / m 3 V [ W ] H i a helyiségben működő nyílt égőjű, illetve kéménybe kötött gázkészülékek névleges hőterheléseinek összege [W] e készülékekre vonatkozó egyidejűségi szorzó [-] V a helyiség légtérfogata [m 3 ] Az egyes készülékekre vonatkozó egyidejűségi szorzók ( e ) értékei: kéménybe kötött készülékek e = 1,00 2 főzőhelyes gázfőző e = 0,65 2 főzőhelyes és sütős tűzhely e = 0, főzőhelyes és sütős tűzhely e = 0,50 A leggyakrabban használatos gázkészülékek névleges hőterhelései a következők: 2 főzőhelyes gázfőző H = 1860 W 2 főzőhelyes és sütős gáztűzhely H = 5240 W 3 főzőhelyes és sütős gáztűzhely H = 8600 W 4 főzőhelyes és sütős gáztűzhely H = W Kisvízmelegítő (5 lit/perc nyílt égőjű) H = W Nagyvízmelegítő H = ~ W Falikazán (cirkogeizer) H = ~ W Kombikazán H = ~ W 40 W-os falikazán H = W 13

14 Abban az esetben, ha valamely helyiségben kéménybe kötött és nyíltégőjű készülékek is üzemelnek, úgy mindkettőre külön-külön el kell végezni a fajlagos hőterhelés számítását és arra a készülékfajtára adódó légellátási feltételeket kell betartani, amelyre a szigorúbb (nagyobb) értékek adódnak. B/ Légtérigény kéménybe kötött készülékeknél: q > 3140 W/m 3 esetén a gázkészülék(ek) nem üzemeltethető(k) az adott helyiségben < q < 3140 W/m 3 esetén akkora légterű kiegészítő helyiség(ek)et kell a gázhelyiséghez kapcsolni, hogy az együttes légtérre számolt fajlagos hőterhelés 1250 W/m 3 alatt legyen. q < 1750 W/m 3 esetén kiegészítő helyiségre nincs szükség. Megjegyzés: a fokozott légzárású nyílászárók miatt célszerő zárt égésterű készülékeket alkalmazni. B/ Légtérigény nyílt égőjű készülékeknél: Kazánházak légellátása: Biztosítani kell a kazánház óránként ötszörös légcseréjét és a kazánok égési levegőjét V kh a kazánház térfogata m 3 V g a kazánok gázigénye m 3 /h V égési V szell = 5 / h Vkh = V 11m 3 / m g A légellátás történhet gravitációsan, illetve ventilátoros levegő befúvással (konzultáció gépész konzulenssel). q > 590 W/m 3 esetén a gázkészülék(ek) nem üzemeltethető(k) az adott helyiségben. 350 < q < 590 W/m 3 esetén akkora légterű kiegészítő helyiség(ek)et kell a helyiséghez kapcsolni, hogy az együttes légtérre számolt fajlagos hőterhelés 245 W/m 3 legyen. q < 350 W/m 3 esetén kiegészítő helyiségre nincs szükség. 3 B/6. FELVONÓK HELYIGÉNY B/6.1. Teherfelvonók A teherfelvonók általában egyedi igényeket elégítenek ki, így az azokhoz tartozó akna- és gépház igényeket egyedileg kell meghatározni a gépész konzulens segítségével. B/6.2. Személyfelvonók A személyfelvonók is készülhetnek egyedi igények kiszolgálására, azokkal nem foglalkozunk. A továbbiakban a hazánkban legáltalánosabban alkalmazott személyfelvonók helyigényét ismertetjük. A helyigények adatainál az akna és gépház belméreteit közöljük. Az akna oldalfalainak méreteit (kialakítását, vastagságát) statikai számítással kell meghatározni. Az összes ismertetett felvonó felsőgépházas. 4 személyes felvonó akna méretei: 1400x1400 mm (esetleg 1300x1400 mm) gépház alaprajzi helyigénye: 2500x2500 mm gépház belmagassága: legalább: 2,0 m akna legalsó, kiszolgált szint alá nyúlása: 1,2 m. 6 személyes felvonó akna méretei: 1600x2550 mm (esetleg 1600x2450 mm) gépház alaprajzi helyigénye: 2500x3200 mm gépház belmagassága: legalább: 2,5 m akna legalsó, kiszolgált szint alá nyúlása: 1,25 m. 6 személyes, bútor szállításra is alkalmas felvonó akna méretei: 1600x2550mm (esetleg 1600x2450 mm) gépház alaprajzi helyigénye: 2500x3200 mm gépház belmagassága: legalább: 2,5 m akna legalsó, kiszolgált szint alá nyúlása: 1,25 m. 14

15 15

16 I. Melléklet Lakossági és közintézmények napi vízfogyasztása Revízió: A napi vízigény számítás célja az egyes fogyasztási objektumok napi várható és becsült fogyasztásának meghatározása. A számításokat MI :1992 Műszaki Irányelv szerinti irányadó értékek alapján kell meghatározni. Amennyiben az alábbi felsorolásban nem találunk a tervezett építmény alapján besorolható értéket, úgy az ahhoz legközelebb álló értéket kell megkeresni. A napi vízigény számítás a vízellátásért felelős szolgáltató számára szükséges annak elbírálása érdekében, hogy vállalni tudja-e az adott objektum napi vízigény ellátását. A táblázatokban szereplő értékek tartományából az alacsonyabb értékeket válasszuk, mivel a fogyasztási díjak változása az utóbbi időben lefelé módosítja a fogyasztást. A szolgáltató az elláthatóságot, az engedélyezési hatóság számára, elvi nyilatkozat formájában teszi közzé. A táblázatban szereplő értékek általában l/fő,d vagyis a fejadagra vetített napi várható átlagfogyasztás. Az átlagos napi vízfogyasztás a napi fejadag alapján a következő összefüggéssel számítható: V[ m 3 / nap] = a f Mely egyenletben a a napi fejadag, f a lakásokban tartózkodók száma; vendéglátóüzem esetén az adagok, fők száma; irodarésznél a dolgozók száma; kereskedelmi résznél a dolgozók száma. 1. Háztartások Azokat a létesítményeket, amelyek vonatkoztatási egysége nem l/fő,d, az egyidejűség és az előfordulási valószínűség ismeretében a tervező egyedi mérlegeléssel határozza meg Közkifolyós ellátás Ivóvíz, főzés, tisztogatás, tisztálkodás, mosás Személygépkocsi kézi tisztítása Ugyanez egyidejűséggel véve Kert egyszeri locsolása 1 Ugyanez egyidejűséggel véve l/fő,d l/szgk l/fő,d...1,5 11m l/fő,d 1.2 Vízellátó hálózatra kötött ingatlanok Fogyasztás célja szerint Ivás l/fő,d Főzés 4..:5 l/fő,d Takarítás: fél komfortos ellátottság l/fő,d komfortos ellátottság l/fő,d összkomfortos ellátottság l/fő,d Tisztogatás mosás, öblítés (kézzel) l/fő,d mosás (géppel),öblítés (kézzel) l/fő,d mosás (automata mosógéppel) l/fő,d mosogatás (kézi) l/fő,d mosogatás (folyó vízzel) l/fő,d mosogatás (mosogatógéppel) l/fő,d Kert egyszeri locsolása 1, m 2 Utca egyszeri locsolása 1, m 2 Gépkocsi mosás kézzel, tömlővel l/szgk Tisztálkodás fél komfortos ellátottság l/fő,d komfortos ellátottság l/fő,d összkomfortos ellátottság l/fő,d W. C. öblítése l/fő,d Vizelde 5 lit/min Lakástípusok szerint A fajlagos vízigények értékei a háztartások teljes vízigényéit jelentik (fejenként). Félkomfortos lakóépületek közös csapolóhellyel, lakásonkénti vízcsapok nélkül l/fő,d Félkomfortos lakóépületek, lakásonkénti vízcsapokkal, vízöblítéses W.C.-vel l/fő,d Komfortos lakóépületek lakásonkénti vízcsapokkal, vízvezetékkel, vízöblítéses W. C.-vel és fürdőszobával l/fő,d Összkomfortos lakóépületek lakásonkénti egyedi, tároló rendszerű villamos vízmelegítővel l/fő,d Összkomfortos lakóépületek lakásonkénti egyedi, átfolyó rendszerű gáz-vízmelegítővel vagy központi melegvíz-ellátással l/fő,d 2. Települések A fajlagos vízigények értékei kommunális vízigényt jelentenek (a beépítési mód és a település jellege szerint) Vízellátó hálózatra kötött ingatlanok Szabadon álló beépítés túlnyomórészt egyszintes épületekkel Mezőgazdasági jellegű településeken i/fő.d 16

17 Ipari és vegyes jellegű településeken l/fő,D Kert és üdülő jellegű településeken: állandó jellegű lakosság l/fő,d idényjellegű vízfogyasztó l/fő,d időszakos vízfogyasztó l/fő,d Kert és üdülőövezeti településeken l/fő,d Zárt sorú beépítés egy- vagy többszintes épületekkel Vegyes jellegű, régi városokban, városrészekben: összkomfortos ellátottság l/fő,d komfortos ellátottság l/fő,d félkomfortos ellátottság l/fő,d közkifolyós ellátás l/fő,d Ipari jellegű városokban: összkomfortos ellátottság l/fő,d komfortos ellátottság I/fő,D fél komfortos ellátottság l/fő,d Többszintes, szabadon álló épületek telepszerű beépítés l/fő,d 3.Közületek, intézmények 3.1. Közegészségügyi intézmények Kórházak és szanatóriumok Kórházak betegágyanként l/fő,d Szanatóriumok betegágyanként l/fő,d Kórházak, szülőotthonok mosodaüzemmel, betegágyanként l/fő,d Szanatóriumok mosodaüzemmel, dolgozónként l/fő,d Szakorvosi rendelői intézetek Ambuláns betegek, betegen ként l/fő,d Vízgyógyászati osztály, betegen ként l/fő,d Egészségügyi dolgozók, személyenként l/fő,d Laboratórium egészségügyi dolgozónként l/fő,d Körzeti orvosi rendelők Betegforgalom, betegen ként körzeti tüdőgondozó, betegenként Körzeti laboratórium, egészségügyi dolgozónként l/fő,d l/fő,d l/fő,d Gyógyszertárak Dolgozónként l/fő,d Mentőállomások elsősegélynyújtással, dolgozónként l/fő,d Mentőállomások gépkocsi-mentőszolgálattal dolgozónként l/fő,d Szociális otthonok Bentlakónként Bejáró dolgozónként l/fő,d l/fő,d Bölcsődék Gyermekenként Dolgozónként Óvodák Félnapos igénybevétel esetén Napközi otthonos óvodák gyermekenként dolgozóként 3.2. Tisztasági fürdők Egy kádfürdőre (fürdővendég-forgalom szerint) Zuhany (fürdővendégenként) Dolgozónként 3.3. Közoktatási intézmények l/fő,d l/fő,d l/fő,d l/fő,d l/fő,d l/fő,d l/fő,d l/fő,d Alsó- és középfokú intézmények Általános és középiskolák, szakmunkásképző intézetek zuhanyozó nélkül, tanulónként l/fő,d Általános és középiskolák, szakmunkásképző intézetek zuhanyozóval, tanulónként l/fő,d Oktatók és kisegítő-személyzet l/fő,d Felsőoktatási intézmények laboratóriumi vagy műhelygyakorlattal egybekötött oktatás esetén, hallgatónként l/fő,d Oktatók és kisegítő-személyzet l/fő,d Diákjóléti intézmények, szolgáltatások Napközi otthon gyermekenként l/fő,d Diákétterem, menzák konyha nélkül, csak melegítéssel, adagonként l/fő,d konyha étkeztetés nélkül, adagonként l/fő,d konyha étteremmel, adagonként l/fő,d Diákszálló, kollégiumok, Bentlakónként, étkezés nélkül l/fő,d Személyzet dolgozónként l/fő,d 3.4. Kulturális intézmények Filmszínház, látogatók száma szerint l/fő,d Színház látogatók száma szerint l/fő,d dolgozónként l/fő,d Kultúrház Állandó üzem mel büfével, Férőhelyenként l/fő,d Időszakos üzemmel, büfé nélküli Férőhelyenként l/fő,d Dolgozónként l/fő,d Könyvtár Látogatók száma szerint l/fő,d Dolgozónként l/fő/D Múzeum, kiállítás Látogatók száma szerint l/fő,d Dolgozónként l/fő,d 3.5. Vendéglátóipari létesítmények Szállodák, motelek, kempingek 17

18 Szálloda reggelivel, ágyanként, osztályon felüli l/ágy,d I. oszt. külön fürdőszobával l/ágy,d I. oszt. közös fürdőszobával l/ágy,d alacsonyabb osztályú l/ágy,d személyzet, dolgozónként l/fő,d Motel (étterem nélkül) ágyanként I/ágy,D személyzet, dolgozónként l/fő,d Kemping férőhelyenként I. osztályú I/férőhely,D II. osztályú I/férőhely,D III. osztályú I/férőhely,D személyzet, dolgozónként l/fő,d Éttermek Konyha étkeztetés nélkül melegkonyha hidegkonyha Étterem konyha nélkül Étterem konyhával személyzet dolgozónként Italbolt, bisztró, cukrászda, l/adag,d l/adag,d l/adag,d l/adag,d l/fő,d Eszpresszó takarítás m 2 -enként 2...5l/m 2 személyzet, dolgozónként l/fő,d vendégenként l/fő,d Üzemi étterem (lásd: 333 Diákétterem) 3.6. Sportpályák Sportolók létszáma szerint l/fő,d Nézőközönség száma szerint l/fő,d Locsolás l/m Közigazgatási intézmények Iroda, hivatal ügyfélforgalom után személyenként személyzet, dolgozónként 3.8. Egyéb helyek vízigénye Gépkocsi-mosó telepek Személygépkocsi egyszeri mosása tömlővel ( min) Tehergépkocsi egyszeri mosása tömlővel ( min) Egyéb jármű egyszeri mosása Gépkocsi gépi mosása (3...5 min) l/fő,d l/fő,D I/db I/db I/db 250 I/db Egyedi létesítmények vízigénye egyedi prognónis alapján határozandó meg. 4. Munkahelyek nem termelésre fordított vízigénye 4.1. Ipartelepek Ivóvíz, dolgozónként 2...3l/fő,D Használati vízigény, dolgozónként l/fő,d Tisztálkodás üzemekben, dolgozónként l/fő,d Tisztálkodás (fekete- és fehér fürdőben), dolgozónként l/fő,d Tisztálkodás (fehérfürdőben), dolgozónként l/fő,d Tisztálkodás bányászfürdőben, dolgozónként l/fő,d Tisztogatás, takarítás, felmosás l/fő,d 4.2. Közlekedési és hírközlési üzemek Felvételi épületek Utasok vízigénye.( ivó- és használati víz), személyenként l/fő,d Gyermekváróterem, befogadóképesség szerint l/fő,d Váróterem, befogadóképesség szerint l/fő,d Kultúrváróterem, befogadóképesség szerint l/fő,d Felvételi épületek takarítása l/m 2 Peron tisztántartása l/m 2 Forgalmi személyzet ivó- és használati vízigénye l/m 2 tisztálkodási vízigénye l/fő,d Szolgáltatási épületek (vontatási, pályafenntartási stb.) vízigénye ivó- és használati víz dolgozónként l/fő,d mosdás dolgozónként l/fő,d zuhanyozás dolgozónként l/fő,d 4.3. Építőipari munkahelyek A dolgozók vízigénye értelemszerűen Kereskedelmi egységek Piac l/m 2 Vásárcsarnok l/m 2 Áruház, dolgozónként l/fő,d Üzlet, bolt, dolgozónként l/fő,d Nem tartósított élelmiszert árusító üzletek, boltok takarítás l/m 2 dolgozónként l/fő,d 4.5. Közterületek vízigénye Burkolt közlekedési felületek tisztántartása l/m 2 Utak, utcák, parkolóhelyek Tisztántartása l/m 2 Zöldterületek locsolása 1,5...3 I/m 2 18

19 II. Melléklet Csapadékvíz meghatározása Revízió: A csapadékvíz meghatározásának célja a tetősíkon illetve az ingatlanon keletkező csapadék elvezető rendszer méretezéséhez szükséges alapadatok kiszámítása. A mértékadó terhelés a elvezető csatornahálózat méretezéséhez illetve, közműhálózat esetén a hálózat befogadóképességének elbírálásához szükséges. A csapadékvíz-mennyiség meghatározásakor a 10 perces zápor intenzitását kell figyelembe venni (Budapesten a 4 éves, vidéken az 1 éves gyakoriságú értékeket), amelyek a következők: Körzet: q e, I/(s,ha) 1. Budapest illetve közigazgatási területe Vértes, Gerecse, Pilis Győr Sopron Szombathely Bakony Keszthely Tihany 199 Körzet: q e, I/(s,ha) 9. Pécs Szeged Kalocsa Turkeve Nyíregyháza Kompolt Sajó, Hernád vidéke, Bükk Börzsöny, Cserhát, Mátra 250 A fenti értékek körzetekre vonatkoznak, ezért a számításokkor a körzet vagy a vizsgált hely közeli körzet értékét kell figyelembe venni. A táblázatban szereplő intenzitás értékei zápor intenzitást (l/s), hektáronként (10 000m 2 ) jelentenek. A mértékadó terhelést a következő összefüggésből kell meghatározni: Q ΨFq l / s] = e CS[ ahol Q cs mértékadó terhelés; Ψ a lefolyási tényező (viszonyszám, amely a lehullott csapadéknak a csatornába jutó hányadát jellemzi) [-]; q e a mértékadó fajlagos csapadékvíz hozam (záporintenzitás) hektáronként [I/(s.ha)]; F a vízgyűjtő terület, vagy ferde sík esetén, annak vízszintes vetülete [m 2 ]. A lefolyási tényező értéke: Ψ [-] pala, bádog, cserép és szigetelő lemezburkolatú tetők 0,90...0,95 egyéb tetők 0,80...0,90 aszfaltburkolat 0,85...0,90 kövezet 0,40...0,70 zúzott kőburkolat 0,25...0,45 kertek, parkok 0,05...0,10 A méretezéskor, ha nincs egyéb pontosító információ, a magasabb értéket válasszuk. A műszaki leírásban térjünk ki a csapadék elvezetés módjára. Lapos tető esetén általában az épületen belül vezetjük a csapadékejtő vezetékeket, melyek még egyesített csatornarendszert esetén sem egyesülhetnek a szennyvízhálózattal. Magastető esetén épületen kívül függő ereszcsatorna segítségével vezetjük a csapadékvizet. A csapadék ejtő vezetékek keresztmetszetének meghatározása: A csapadék ejtő keresztmetszetét, a záporintenzitástól függetlenül, a tető vízszintes vetületének függvényében választhatjuk ki: A tető vízszintes vetülete Elhúzás nélküli ejtőcsövek átmérője [mm] Az ejtő vezeték átmérője elhúzás esetén a lejtés függvényében % mm % mm [m 2 ] ,0 50 2, ,0 63 1, ,0 75 1, ,5 90 1, , , , , , ,

20 ,

21 III. Melléklet Külső és belső oltóvízhálózat készült az Országos Tűzvédelmi Szabályzat alapján Revízió: Épületen kívüli tüzivíz hálózat létesítésének szabályai, méretezése: Tűzoltás céljára a településen és a létesítményeknél meghatározott oltóvíz intenzitást kell minden esetben biztosítani. Az oltóvíz biztosításának módja általában üzemi vagy közműhálózat, illetve ezzel egyenértékű műszaki megoldás (víztorony, tároló tüzivíz-szivattyú stb.). Amennyiben az oltóvíz biztosítása a közszolgáltató (vízművek) feladata, úgy az elvi nyilatkozatnak tartalmaznia kell az építmény tüzivíz igényének 3 legfontosabb műszaki paraméterét: az építményhez szükséges oltóvíz intenzitást (V ko [l/perc]), a szükséges üzemidőt (t ü [perc]) és az oltóberendezés minimális csatlakozási nyomását (P cs [bar]). A helyi szolgáltató ennek ismeretében nyilatkozik, hogy képes-e szolgáltatni az oltóvizet, illetve milyem műszaki változtatások szükségesek (például további tűzcsaptelepítés, vagy csőhálózat bővítés). A tűzcsapokat a védendő építménytől a megközelítési útvonalon mérten 100 m-nél (magas épületek esetén 50m-nél) távolabb és egymáshoz 5 m-nél közelebb elhelyezni nem szabad. Az oltóvizet vezetékes vízellátás létesítése esetén föld feletti tűzcsapokkal kell biztosítani Oltóvíz intenzitás: A szükséges oltóvíz intenzitást (V ko [l/perc]), a mértékadó tűzszakasz (A mt [m 2 ]) mérete határozza meg az alábbiak szerint: 0 m 2 A mt < 50 m 2 V ko = 0 l/perc 50 m 2 A mt < 150 m 2 V ko = 600 l/perc 150 m 2 A mt < 300 m 2 V ko = 900 l/perc 300 m 2 A mt < 500 m 2 V ko = 1200 l/perc 500 m 2 A mt < 800 m 2 V ko = 1800 l/perc 800 m 2 A mt < 1200 m 2 V ko = 2100l/perc 1200 m 2 A mt < 1600 m 2 V ko = 2400 l/perc 1600 m 2 A mt < 2000 m 2 V ko = 2700 l/perc 2000 m 2 A mt < 2500 m 2 V ko = 3000 l/perc 2500 m 2 A mt < 3200 m 2 V ko = 3300 l/perc 3200 m 2 A mt < 3900 m 2 V ko = 3600 l/perc 4600 m 2 A mt < 5400 m 2 V ko = 3900 l/perc 5400 m 2 A mt < 6200 m 2 V ko = 4200 l/perc 6200 m 2 A mt < 7200 m 2 V ko = 4500 l/perc 7200 m 2 A mt < 8200 m 2 V ko = 4800 l/perc 8200 m 2 A mt < 9200 m 2 V ko = 5100 l/perc 9200 m 2 A mt < m 2 V ko = 5400 l/perc m 2 A mt < m 2 V ko = 5700 l/perc m 2 A mt < 0 m 2 V ko = 6000 l/perc Az 1200 m 2 -nél nagyobb alapterületű állattartási épületeknél a szükséges oltóvíz-intenzitás 1800l/perc. Többszintes épületek esetén a figyelembe veendő mértékadó tűzszakasz csökkenthető abban az esetben, ha az épület tűzállósági fokozata I-III osztály között van az alábbiak szerint: 2 5 szintes épületek esetén 30%-al 6 11 szintes épületek esetén 40%-al 11 szint feletti épületek esetén 50%-al 1.2. Üzemidő: Az üzemidő (t ü [perc]) az építményben lévő éghető anyagokban tárolt energiától függ, mely négyzetméterre vetített fajlagos értékét tűzterhelésnek (T t [MJ/m 2 ]) hívunk. Az 1.1. pontban meghatározott oltóvíz kapacitást legalább az üzemidő által meghatározott ideig kell biztosítani. Az üzemidő a tűzterhelés függvényében a következő: a. T t < 400 MJ/m 2 t ü =60perc b. 800 MJ/m 2 T t < 400 MJ/m 2 t ü =90perc c. 800 MJ/m 2 T t t ü =120perc 1.3. Csatlakozási nyomás: A csatlakozási nyomás a 200mm 2 szabad keresztmetszeten történő kiáramláshoz tartozó túlnyomás a csatlakozó tömlő pontján. Mely a tűzveszélyességi osztályba sorolás függvénye, a következők szerint: Tüzveszélyességi osztály A, B C D, E Csatlakozási nyomás 4 bar 3 bar 2 bar 21

22 2. Épületen belüli tüzivíz hálózat létesítésének szabályai, méretezése: Vezetékes vízellátás esetén társasházakban, középületekben, ipari épültekben, az építményen belül fali tűzcsapot is kell létesíteni. A fali tűzcsapok helyét, ahogy bármely más beépített épületgépészeti szerelvényt, az engedélyezési dokumentációban fel kel tüntetni. Az alábbi esetekben el lehet tekinteni az építményen belüli fali tűzcsapok telepítésétől (akkor, ha azt egyéb nemzeti szabvány külön nem szabályozza): középmagas vagy magas épületnek nem minősülő lakóépületeket esetén, az építményben a víz használata életveszélyt, tüzet, robbanást okozhat vagy a tűz terjedését elősegíti, Középmagas illetve magas épületek esetén, ha az épület alapterülete nem haladja meg o "A" tűzveszélyességi osztályba tartozó építmény esetén a 200 m 2 -t o "B" tűzveszélyességi osztályba tartozó építmény esetén a 300 m 2 -t, o "C" tűzveszélyességi osztályba tartozó építmény esetén a 500 m 2 -t, o "D" tűzveszélyességi osztályba tartozó építmény esetén a 1000 m 2 -t Oltóvíz intenzitás: Az építmény vízigény számításakor a belső fali tűzcsaprendszer oltóvíz intenzitását is figyelembe kell venni, az alábbi táblázat szerint: Középmagas épület Magas épület Egy-egy tűzszakaszában legalább szükséges szintenkénti fali tűzcsapok száma, A létesítmény megnevezése illetve az építményben egyszerre működő tűzcsapok száma (egyidejűsége) száma egyidejűsége E száma egyidejűsége E Lakóépület Igazgatási, iroda- és oktatási épület Egészségügyi intézmények fekvőbeteg-ellátási épületei, Nem szükséges 2 3 szociális otthonok, öregek telepíteni - háza Egyéb épületek A táblázatban szereplő szintenkénti szükséges tűzcsapok száma módosul aszerint, hogy az építmény közlekedési útvonalán számolva, legalább 20m-ként egy-egy fali tűzcsap elhelyezése szükséges. A belső fali tűzcsapok építménynél figyelembe veendő mértékadó oltóvíz intenzitását (V kb [l/perc]) a következő összefüggéssel kell számolni: V kb [ l / perc] =150 mely egyenletben a konstans (150l/perc) egy fali tűzcsap minimális kapacitását jelenti E[-] pedig a fenti táblázatban szereplő, a teljes építményre vonatkozó egyidejűség Üzemidő: Az üzemidőt (t ü [perc]) hasonlóan a külső tűzcsapok esetéhez, a tűzterhelés (T t [MJ/m 2 ]) alapján határozzuk meg. Az üzemidő a tűzterhelés függvényében a következő: a. T t < 400 MJ/m 2 t ü = 60perc b. 800 MJ/m 2 T t < 400 MJ/m 2 t ü = 90perc c. 800 MJ/m 2 T t t ü =120perc 2.3. Csatlakozási nyomás: A csatlakozási nyomás belső fali tűzcsapok esetén (függetlenül a tűzveszélyességi osztályba sorolástól) 2 bar. Magas épületek esetén van mód száraz tüzivíz felszálló létesítésére. Ekkor a belső fali tűzcsap hálózat nem csatlakozik a vízellátó rendszerhez. Tűz esetén az épület oldalán elhelyezett csatlakozó csonk segítségével a tűzoltó autó szivattyúja látja el oltóvízzel az épületet. A szükséges oltóvíz intenzitását fenti elvek szerint kell számolni, illetve a fali tűzcsapokat a 2.1 pont szerint kell elhelyezni. Az oltó víz igényt ekkor a külső tűzcsapok biztosítják (a tűzoltó autó szivattyúján és tömlőin keresztül), így a szükséges belső oltóvíz intenzitást is a külső tűzcsapok intenzitásigényével kell figyelembe venni. E 22

23 3. Beépített automatikus oltóberendezések: Építészeti szempontból, a beépített vízzel oltó berendezést a helyigények illetve az épületgépészeti, épületvillamossági igények miatt kell figyelembe venni Építmények ahol mindenképpen kötelező beépített oltóberendezés alkalmazása: Középmagas és magas szálloda illetve szállás jellegű épületek (K2.1; V se =21,6m 3, P szv = 10kW) Magas iroda, igazgatási és oktatási épületekben, illetve azok számítógép termeiben mely alapterülete meghaladja a 150m 2 (K1; V se =6,3m 3, P szv = 6kW) Fekvőbeteg ellátására szolgáló középmagas és magas épületben, ha a fekvőbeteg-elhelyezés 13,65 méter felett is történik (K1; V se =6,3m 3, P szv = 6kW) Fekvőbeteg ellátására szolgáló épületben, ha az egy tűzszakaszban lévő ágyszám meghaladja a 300 főt (K1; V se =6,3m 3, P szv = 6kW) Fogyatékos személyek (mozgássérültek, vakok, siketek stb.) elhelyezésére, tartózkodására szolgáló kétszintesnél magasabb épületekben (K1; 6,3m 3, P szv = 6kW) Áruházak, bevásárlóközpontok, melyeknek szintenként összesített alapterülete meghaladja a 8000 négyzetmétert (K2.3; V se =64,8m 3, P szv = 28kW) Vásárcsarnokok, fedett piacok, ha bármelyik tűzszakasz területe meghaladja a megengedett tűzszakasz méret 50%-át (K2.3, V se =64,8m 3, P szv = 6kW) Középmagas és magas kereskedelmi épületek (K2.3, V se =64,8m 3, P szv = 6kW) Középmagas zárt garázsépület (K2.2; 43,2m 3, P szv = 18kW) Gépesített garázsépületek, illetve többszintes zárt garázsépületek, melyben szintenként 20-nál több gépjárművet tárolnak (K2.2; V se =43,2m 3, P szv = 18kW) Bármely épület melynek bármely tűzszakasz meghaladja a megengedett tűzszakasz méretét. Oltórendszer alkalmazása esetén a tűzszakasz mérete kétszerese lehet a megengedett tűzszakasz méretének A szükséges oltóvíz tároló mérete: A beépített oltórendszer számára legtöbb esetben víztárolót kell biztosítani, mivel a közműhálózat, a nagy kapacitásigény miatt nem elegendő. A fenti (3.1 pont) felsorolás zárójelében szerepelnek a szabvány szerinti kockázati besorolások (K) illetve a hozzá tartozó elméleti tároló méretek (V se ). Sokszor előfordulnak ennél szigorúbb előírások, melyek nagyobb tároló térfogattal járnak. Ilyenek lehetnek a mai áruházak, melyek az eladótérben történő polcos tárolás miatt raktárnak minősülnek. Ekkor tároló térfogata a tárolt anyag összetételétől, csomagolásának módjától és a tároló polcok magasságától függ. Ez eseteben az elméleti tároló térfogat akár 300m 3 vagy ennél nagyobb is lehet. Az elméleti tároló térfogat a csőhálózat nyomásvesztesége által okozott kapacitás egyenetlenségek miatt egy biztonsági tényezővel szorzandó, mely a hálózat kiterjedtségétől függő tényező. A gyakorlati tapasztalatok szerint minimum 30%-os túlméretezés szükséges. Tehát a szükséges tároló mérete: V [ m ] = 1, 3 3 S V se A tüzivíz tárolót 24 óra alatt kell feltölteni, mely további terhelést jelent a közműhálózat számára, így a szolgáltató felé ezt a vízigényt is be kell jelenteni: 3.3. Szivattyú gépház: 3 V [ l / perc] = 0,6945 V [ m ] tt A szivattyú gépházat a tüzivíz tároló közelében kell elhelyezni, lehetőleg mellette. Minimális mérete a beépítendő szivattyúk méretétől függ leginkább. Tapasztalatok szerint 2,5x4m alapterületen 2,7m belmagasságban elfér két tüzivíz szivattyú, a sprinkler osztó a riasztószelepekkel, illetve az elektromos kapcsolószekrények. A szivattyú gépházban minimálisan előírt hőmérséklet elektromos szivattyúk esetén 5 C, Diesel szivattyú esetén 10 C Energia ellátás A tüzivíz szivattyúknak az épületgépészet egyéb területén használt szivattyúkhoz képest magas a teljesítmény igényük. Leggyakoribb eset, hogy az oltórendszer számára két szivattyúk kell alkalmazni, melyeknek független energia ellátó rendszere kell legyen. Két elektromos szivattyú esetén az építmény két független betáplálással vagy szünetmentes áramforással kell rendelkezzen. A nagy teljesítmény igény miatt a szünetmentes áramforrás nehezen megvalósítható. Ezért amennyiben a kettős betáplálás nem valósítható meg, az egyik szivattyú elektromos motor helyett Diesel erőforrással működik. A szivattyúnkénti becsült teljesítmény igények értékeit a 3.1-es pontban a zárójelek között (P szv ) találjuk. 23 s
