A közel nulla energiaigényű épületek energiaellátási lehetőségei

Átírás

1 energiaellátási lehetőségei

2 energiaellátási lehetőségei Készítette: Petrikó László - tanársegéd SZE Építészeti és Épületszerkezettani Tanszék

3 energiaellátási lehetőségei jogszabályi háttér Jogszabályi háttér: 312/2012. (XI. 8.) Korm. rendelet az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról 176/2008. (VI. 30.) Korm. rendelet az épületek energetikai jellemzőinek tanúsításáról A 20/2014. (III. 7.) BM és a 39/2015 MvM(IX. 14.) rendelettel módosított 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról

4 energiaellátási lehetőségei jogszabályi háttér Magyarország az Európai Uniós tagságából adódóan január 1-jétől hatályba lépteti a közel nulla energia igényű épületekre (a továbbiakban: KNE) vonatkozó követelményeket. Ezeknek a szabályoknak az épületek engedélyeztetése és kivitelezése esetén még nem minden esetben kell megfelelni; csak akkor, ha december 31-e után fog megtörténni az épület használatbavétele (hatóságok használatára szánt vagy tulajdonában lévő épületeknél december 31. után), és az építési engedély iránti kérelmet január 1-je után nyújtották be január elsejétől a BB és az annál jobb besorolású (pl.: AA) épületek elégítik ki a közel nulla energiaigényű épületekre vonatkozó követelményt. Tájékoztató a közel nulla energiaigényű épületekre vonatkozó követelményekről (Miniszterelnökség Építészeti és Építésügyi Helyettes Államtitkárság)

5 energiaellátási lehetőségei jogszabályi háttér 176/2008. (VI. 30.) Korm. rendelet az épületek energetikai jellemzőinek tanúsításáról: (2) 2 A rendelet hatálya nem terjed ki: f)műhelyre vagy az ipari területen lévő épületre, ha abban a technológiából származó belső hőnyereség a rendeltetésszerű használat időtartama alatt nagyobb, mint 20 W/m 2, vagy a fűtési idényben több, mint húszszoros légcsere szükséges, illetve alakul ki.

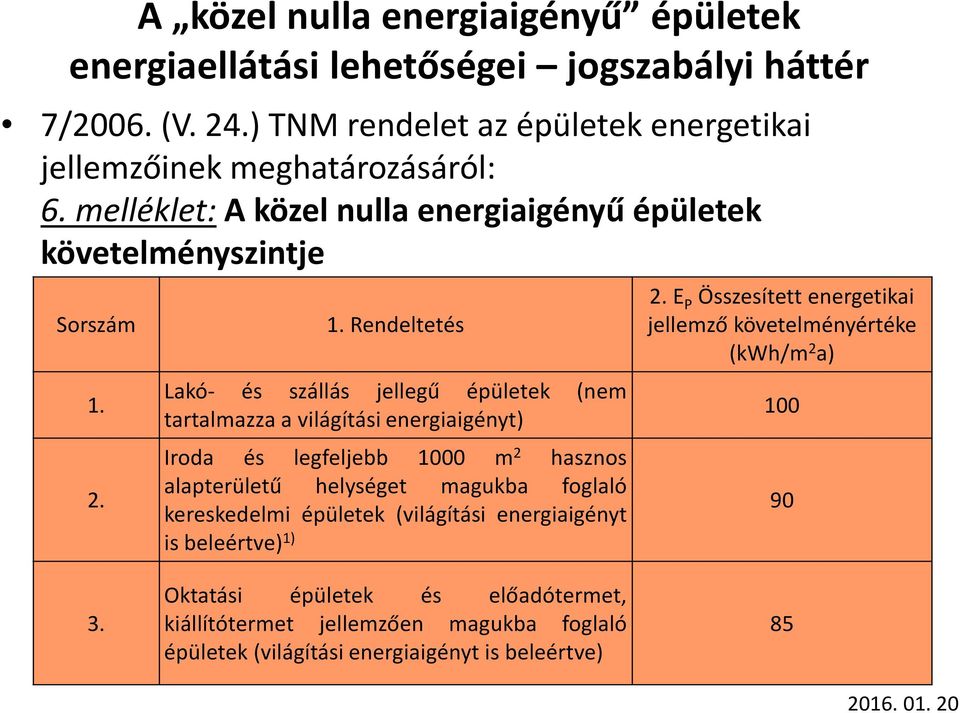

6 energiaellátási lehetőségei jogszabályi háttér 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról: 6. melléklet:a közel nulla energiaigényű épületek követelményszintje Sorszám Rendeltetés Lakó- és szállás jellegű épületek (nem tartalmazza a világítási energiaigényt) 2. E P Összesített energetikai jellemző követelményértéke (kwh/m 2 a) 100 Iroda és legfeljebb 1000 m 2 hasznos alapterületű helységet magukba foglaló 90 kereskedelmi épületek (világítási energiaigényt isbeleértve) 1) 3. Oktatási épületek és előadótermet, kiállítótermet jellemzően magukba foglaló épületek(világítási energiaigényt is beleértve) 85

7 energiaellátási lehetőségei jogszabályi háttér 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról: 6. melléklet:a közel nulla energiaigényű épületek követelményszintje 1) Az épület 1. melléklet V. részében meghatározottak szerint hűtött helyiségeinek a hűtéssel ellátott hasznos alapterület hányadában további 10 kwh/m 2 a-vel való megnövelése megengedett. 2. Egyéb rendeltetésű épületek 2.1. Az 1. pontban meghatározottól eltérő rendeltetésű épületekre, épületrészekre az összesített energetikai jellemző követelményértékét a következők szerint az épület és épületgépészeti referencia rendszeralapján lehet meghatározni:

8 energiaellátási lehetőségei jogszabályi háttér a fajlagos hőveszteség-tényező értéke a vizsgált épület, épületrész lehűlő felület (A) és fűtött terek levegő térfogat (V) arány függvényében a II. részben megadott követelményérték (az ott meghatározott előírásokat az összesített energetikai jellemző követelményértékének kifejezéséhez alkalmazni kell olyan mezőgazdasági ipari és műhely épületre, amelyben nincs huzamos tartózkodás céljára szolgáló helyiség, továbbá a fajlagos hőtároló tömege szerint nehéznek minősülő épületeknél is); az éghajlati adatok a 3. mellékletben megadottaknak felelnek meg; a fogyasztói igényeket és az ebből származó adatokat légcsereszám, belső hőterhelés, világítás, a használati melegvíz-ellátás nettó energiaigénye az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a vonatkozó jogszabályok, szabványok, vagy ezek hiányában a tervezési programban meghatározottak szerint kell meghatározni; az épület szakaszos üzem korrekciós szorzójának értéke? = 0, Az ezen igények kielégítését fedező bruttó energiaigényt az alábbiakban leírt épületgépészeti rendszer adataival kell számítani: a fűtési rendszer hőtermelőjének helye (fűtött téren belül vagy kívül) a tényleges állapottal megegyezően adottságként veendő figyelembe, a feltételezett energiahordozó földgáz, a feltételezett hőtermelő kondenzációs kazán,

9 energiaellátási lehetőségei jogszabályi háttér a feltételezett szabályozás termosztatikus szelep 1 K arányossági sávval, a fűtési rendszerben tároló nincs, a vezetékek nyomvonala a ténylegessel megegyező (az elosztó vezeték fűtött téren belül vagy kívül való vezetése), a vezetékek hőveszteségének számításakor az 55/45 C hőfoklépcsőhöz tartozó vezeték veszteségét kell alapul venni, a szivattyú fordulatszám szabályozású, a fűtővíz hőfoklépcsője 10 K, a melegvíz-ellátás hőtermelője földgáztüzelésű kondenzációs kazán, a vezetékek nyomvonala a ténylegessel megegyező, m 2 hasznos alapterület felett cirkulációs rendszer van, a tároló helye adottság (fűtött téren belül vagy kívül), a tároló indirekt fűtésű, a légcsatorna hőszigetelése 20 mm vastag, a nyomvonala a tényleges állapottal megegyezően adottságként veendő figyelembe A gépi hűtés energiaigényének számítását a 2. melléklet szerint kell elvégezni Az így meghatározott fajlagos éves bruttó energiaigény mínusz 10 kwh/m 2 a tekintendő követelményértéknek.

10 energiaellátási lehetőségei jogszabályi háttér 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról: 6. melléklet: A közel nulla energiaigényű épületek követelményszintje IV. Felhasznált minimális megújuló energia részaránya 1. Az épület energiaigényét az összesített energetikai jellemző méretezett értékéhez viszonyítva legalább 25%-osmennyiségben olyan megújuló energiaforrásból kell biztosítani, amely az épületben keletkezik, az ingatlanról származik vagy a közelben előállított. A III. rész 2. pontjában meghatározott egyéb rendeltetésű épületeknél minimálisan alkalmazandó megújuló részaránynak nem kell meghaladnia a 25 kwh/m 2 -évet. A minimálisan alkalmazandó megújuló energiaigény mértéke a következő képlettel határozható meg: E susmin = 0,25 E P méretezett, ahol E susmin : a minimálisan alkalmazandó megújuló energiaigény mértéke, E P méretezett : a 2. melléklet XII. része szerint meghatározott az épület számított összesített energetikai jellemzője.

11 energiaellátási lehetőségei Teendők a KNE követelmények biztosítása érdekében: Az épület vagy épületrész összesített energetikai jellemzőjének csökkentése a 7/2006 (V. 24.) TNM rendeletben meghatározott követelményértékhez képest. A szintén a 7/2006 (V. 24.) TNM rendeletben előírt 25% megújuló részarány biztosítása Épületgépészeti (az épületvillamosságot is beleértve) rendszerek, melyek megfelelő kialakításával a fentiek teljesíthetők: SZELLŐZTETÉS KLIMATIZÁLÁS FŰTÉS EGYÉB (PL. VILLAMOS ENERGIA TERMELÉS, KERESKEDELMI HŰTÉS, SŰRÍTETT LEVEGŐ ELLÁTÁS STB.)

12 energiaellátási lehetőségei - szellőztetés SZELLŐZTETÉS: ablakszellőztetés vs. hővisszanyerővel ellátott mesterséges befúvó-elszívó szellőztetés Utóbbival az épület vagy épületrész összesített energetikai jellemzője csökkenthető, a megújuló hányad nem biztosítható. (Forrás:

13 energiaellátási lehetőségei - szellőztetés SZELLŐZTETÉS: ablakszellőztetés vs. hővisszanyerővel ellátott mesterséges befúvó-elszívó szellőztetés 1. példa: 120 m 2 -es családi ház, 3,0 m belmagassággal Az energiahatékonysági rendelet értelmében az ablakszellőztetés kívánatos mértéke 0,5-szörös óránkénti légcsere, ami 3,00 m belmagasság esetén 180 m 3 /h térfogatáramot eredményez. Méretezési állapotban (-13 C külső hőmérséklet) ez 2,10 kwtöbblet hőigénnyel jár a termikus burok transzmissziós hőveszteségén felül. Hővisszanyerősmesterséges szellőztetés esetén a megkövetelt térfogatáram 1,5 120=180 m 3 /h. Az előírt legalább 65%-os hatásfokú hővisszanyeréssel a friss levegő felfűtéséhez szükséges hőteljesítmény méretezési állapotban 0,74 kw, 90%-os hővisszanyerési hatásfok esetén pedig 0,21 kw.

14 energiaellátási lehetőségei - szellőztetés SZELLŐZTETÉS: ablakszellőztetés vs. hővisszanyerővel ellátott mesterséges befúvó-elszívó szellőztetés 2. példa: 2000 m 2 -es irodaépület, 100 fő dolgozóval Az energiahatékonysági rendelet értelmében az ablakszellőztetés kívánatos mértéke használati időben 2- szeres óránkénti légcsere, ami 2,70 m belmagasság esetén m 3 /h térfogatáramot eredményez. Méretezési állapotban (-13 C külső hőmérséklet) ez 126,0 kwtöbblet hőigénnyel jár a termikus burok transzmissziós hőveszteségén felül. Hővisszanyerősmesterséges szellőztetés esetén a megkövetelt térfogatáram 25,2 m 3 /h/fő + 2,52 m 3 /h/m 2, tehát 25, ,52=7560 m 3 /h. Az előírt legalább 65%-oshatásfokú hővisszanyeréssel a friss levegő felfűtéséhez szükséges hőteljesítmény méretezési állapotban 30,87 kw, 80%-os hővisszanyerési hatásfok esetén 17,64 kw.

15 energiaellátási lehetőségei - szellőztetés SZELLŐZTETÉS: talajkollektorral megújuló módon csökkenthető a friss levegő téli felfűtéséhez és esetleges nyári lehűtéséhez szükséges teljesítmény LEWT direkt talaj-levegő hőcserélő (Forrás:

16 energiaellátási lehetőségei - szellőztetés SZELLŐZTETÉS: talajkollektorral megújuló módon csökkenthető a friss levegő téli felfűtéséhez és esetleges nyári lehűtéséhez szükséges teljesítmény SEWT indirekt talaj-levegő hőcserélő (Forrás:

17 energiaellátási lehetőségei - hűtés KLIMATIZÁLÁS: A kompresszoros hűtéssel biztosított nyári klimatizálásminden esetben növeli (rontja) az épület vagy épületrész összesített energetikai jellemzőjét, de Irodaépületek esetében a hűtött alapterület arányában a követelményérték 10 kwh/m 2 a értékkel növelhető. Hiánya szállás-, kereskedelmi-, kulturális-és bizonyos esetekben az oktatási épületek komfortfokozatát csökkenti, versenyképességüket ronthatja.

18 energiaellátási lehetőségei - hűtés KLIMATIZÁLÁS: kisebb épületek esetén jó, és az összesített energetikai jellemző értékét nem növelő megoldás a kútvizesés a passzív hűtés (a talajhő kompresszorüzem nélküli hasznosítása hűtésre) (Forrás:

19 energiaellátási lehetőségei - hűtés KLIMATIZÁLÁS: Adiabatikus hűtéssel nem növekszik az épület vagy épületrész összesített energetikai jellemzője Szellőztetés közvetett adiabatikus hűtéssel nyári üzemben (Forrás:

20 FŰTÉS: A közel nulla energiaigényű épületek energiaellátási lehetőségei - fűtés A fűtési rendszer hőtermelőből, fűtési csőhálózatból és hőleadókból áll. A 25% megújuló hányad biztosítására megfelelő hőtermelő alkalmazásával a fűtési rendszer a legalkalmasabb, de Meglévő épületek esetén a meglévő, megmaradó hőleadókhoz nem minden esetben illeszthető a korszerű, megújuló energiaforrást felhasználó hőtermelő.

21 energiaellátási lehetőségei - fűtés Hőleadók: radiátorok Korábbi építésű épületekben viszonylag magas fűtővíz hőfokra méretezték őket. Alacsony hőmérsékletű fűtővizet előállító hőtermelő nem biztos, hogy illeszthető hozzá. (Forrás:

22 energiaellátási lehetőségei - fűtés Hőleadók: padlófűtés A nagy hőleadó felület miatt alacsony hőmérsékletű fűtővízzel (<45 C) működik, ezért az ilyet előállító hőtermelő illeszthető hozzá. (Forrás:

23 energiaellátási lehetőségei - fűtés Hőleadók: falfűtés A nagy hőleadó felület miatt alacsony hőmérsékletű fűtővízzel (<35 C) működik, ezért az ilyet előállító hőtermelő illeszthető hozzá. Nagy előnye, hogy kútvizes- vagy passzív hűtéshez is illeszthető (Forrás:

24 energiaellátási lehetőségei - fűtés Hőtermelők: cserépkályha A sugárzó hő nagyon jó hőérzetet biztosít, de ha az égési reakció megszűnése előtt fojtjuk le a levegő útját, tökéletlen lesz az égés, CO keletkezik. Égési levegő!!! (Forrás:

25 energiaellátási lehetőségei - fűtés Hőtermelők: kandalló, vízteres kandalló A nyitott tűztér jelentősen lerontja a hatásfokot. Vízteres kivitelben hatékonyan rá tud segíteni az épület fűtési rendszerére. Égési levegő!!! (Forrás:

26 energiaellátási lehetőségei - fűtés Hőtermelők: vegyestüzelésű kazán Akár egyedüli hőtermelőként is megállja a helyét. Kérdés, hogy a felhasználó elég környezettudatos, és nem éget el benne tüzifánkívül más éghető anyagot is? (Forrás:

27 energiaellátási lehetőségei - fűtés Hőtermelők: pelletkazán Jól automatizálható, viszonylag csekély az élőmunka igénye. (Forrás:

28 energiaellátási lehetőségei - fűtés Hőtermelők: faelgázosító kazán Komolyabb az élőmunka igénye, mint a pelletkazánesetén, cserébe olcsóbb a tüzelőanyag. Az égés mindig tökéletes és magas hatásfokú, viszont a megtermelt hőteljesítmény nem minden esetben egyezik a hőleadók által igényelttel, ezért mindig puffertartályt (~50 l/kw) kell alkalmazni. (Forrás:

29 energiaellátási lehetőségei - fűtés Hőtermelők: levegő-levegő hőszivattyú A hagyományos vagy inverteres splitklímák, amennyiben hűtő-fűtő kivitelűek, fűtési üzemben levegőlevegő hőszivattyúkként üzemelnek. (Forrás:

30 energiaellátási lehetőségei - fűtés Hőtermelők: a kompresszoros hőszivattyú működési elve (Forrás: gtsolar.hu)

31 energiaellátási lehetőségei - fűtés Hőtermelők: a hőszivattyú fűtési és hűtési üzeme

32 energiaellátási lehetőségei - fűtés Hőtermelők: levegő-víz hőszivattyú A leadott teljesítmény érzékeny a külső hőmérséklet változására Fagypont alatti hőmérsékleten deresedés (Forrás:

33 energiaellátási lehetőségei - fűtés Hőtermelők: víz-víz hőszivattyú (kutas) Egész fűtési szezonban egyenletesen magas teljesítménytényező (COP) A lehűtött kútvizet vissza kell sajtolni (nyelőkutat is létesíteni kell) (Forrás:

34 energiaellátási lehetőségei - fűtés Hőtermelők: víz-víz hőszivattyú (talajkollektoros) Egész fűtési szezonban egyenletesen magas teljesítménytényező (COP) Fagyálló keverék kering a csőhálózatban, épület alá nem kerülhet (Forrás:

35 energiaellátási lehetőségei - fűtés Hőtermelők: víz-víz hőszivattyú (talajszondás) Egész fűtési szezonban egyenletesen magas teljesítménytényező (COP) Fagyálló keverék kering a csőhálózatban, épület alá nem kerülhet (Forrás:

36 energiaellátási lehetőségei - fűtés Hőtermelők: hibrid hőszivattyú (levegő-víz hőszivattyú + kondenzációs kazán) (Forrás:

37 energiaellátási lehetőségei - fűtés Hőtermelők: hibrid hőszivattyú Mindig az energetikai szempontból kedvezőbb berendezés üzemel (Forrás:

38 energiaellátási lehetőségei - fűtés Hőtermelők: gáztüzelésű abszorpciós hőszivattyú (levegő-víz) A leadott teljesítmény mint a kompresszoros levegő-víz hőszivattyú esetében érzékeny a külső hőmérséklet változására (Forrás:

39 energiaellátási lehetőségei - fűtés Hőtermelők: gáztüzelésű abszorpciós hőszivattyú (levegő-víz) A külső hőmérséklettől függően a kondenzációs gázkazán hatásfokánál kb %-kal magasabb hatásfok Hűtési üzemben alacsony hatásfok (Forrás:

40 energiaellátási lehetőségei - fűtés Hőtermelők: gázmotorral hajtott kompresszoros hőszivattyú Magas- és alacsony hőfokú fűtővíz egyaránt rendelkezésre áll (Forrás: Épületgépészet 2000, Fűtéstechnika, Épületgépészet Kiadó Kft., 2000)

41 energiaellátási lehetőségei - fűtés Hőtermelők: biomassza fűtőmű (falufűtőmű) Pornóapáti falufűtőmű (Forrás:

42 energiaellátási lehetőségei - fűtés Hőtermelők: biogáz tüzelőanyag szerves hulladék anaerob fermentációjából (oxigénhiányos erjesztés) (Forrás:

43 energiaellátási lehetőségei - fűtés Hőtermelők: biogáz erőmű (kapcsolt hő- és villamos energia term.) Pécs biogáz erőmű (Forrás: epulettar.hu)

44 energiaellátási lehetőségei - fűtés Hőtermelők: komposztkazán Égés nélkül, a szerves hulladék bomlása során termelődő hőt lehet fűtésre hasznosítani. Folyamatos törődést igényel, a megtermelt fűtővíz előremenőhőmérséklete alacsony (~40 C). (Forrás: kozossegek.atalakulo.hu; greenr.blog.hu)

45 energiaellátási lehetőségei egyéb megújuló energiaforrások Napkollektor Használati melegvíz termelésre, uszodavíz fűtésre Síkkollektor (Forrás:

46 energiaellátási lehetőségei egyéb megújuló energiaforrások Napkollektor Használati melegvíz termelésre, uszodavíz fűtésre Vákuumcsöves kollektor (Forrás:

47 energiaellátási lehetőségei egyéb megújuló energiaforrások Napelem (napcella, fotovoltaik) Egyenáramot termel, a váltakozó áramú fogyasztók ellátására ill. a közüzemi hálózathoz illesztés érdekében invertert kell alkalmazni (Forrás: napelem.net)

48 energiaellátási lehetőségei egyéb megújuló energiaforrások Napelem (napcella, fotovoltaik)

49 energiaellátási lehetőségei egyéb megújuló energiaforrások Szélkerék (szélturbina) Vízszintes tengelyű szélkerék Függőleges tengelyű szélkerék (Forrás: (Forrás:

50 energiaellátási lehetőségei egyéb megújuló energiaforrások Vízikerék Szent Miklós Vízi- és Taposómalom (Forrás:

51 energiaellátási lehetőségei lakóépület (100 kwh/m 2 a) fűtővíz hőmérséklet új építésnél alkalmazható? felújításnál alkalmazható? E p értékét* 25% megújuló hányadhoz Megjegyzés délre tájolt ablakfelületek IGEN NEM csökkenti hozzájárul építészeti, nem épületgépészeti eszköz NYÁRI ÁRNYÉKOLÁS NAGYON FONTOS! naptér, tömegfal, Trombe-fal IGEN KORLÁTOZOTTAN csökkenti hozzájárul hővisszanyerős mesterséges szellőztetés IGEN KORLÁTOZOTTAN csökkenti nem járul hozzá nyitható ablakokat mesterséges szellőztetés esetén is biztosítani kell! passzív hűtés IGEN IGEN nem járul hozzá cserépkályha IGEN KORLÁTOZOTTAN csökkenti hozzájárul DE: ha az égés befejeződéseelőtt lefojtják, tökéletlen lesz az égés, szén-monoxid (CO) termelődik. ÉGÉSI LEVEGŐ! kandalló, vízteres kandalló magas is lehet IGEN KORLÁTOZOTTAN csökkenti hozzájárul DE: nyitott tűztér esetén alacsony hatásfok. ÉGÉSI LEVEGŐ vegyestüzelésű kazán magas is lehet IGEN IGEN csökkenti hozzájárul DE: ki garantálja, hogy műanyagot, traktorgumit nem égetnek el benne? faelgázosító kazán magas is lehet IGEN IGEN csökkenti hozzájárul puffertartály (~50 l/kw) szükséges, nincs tökéletlen égés pelletkazán magas is lehet IGEN IGEN csökkenti hozzájárul jól automatizálható, nincs tökéletlen égés levegő-levegő hőszivattyú IGEN IGEN csökkenti hozzájárul hűtő-fűtő klíma, nyáron hűt, télen fűt levegő-víz hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul zaj- és kültéri elhelyezési problémák adódhatnak hibrid hőszivattyú (levegő-víz hőszivattyú + kondenzációs kazán) víz-víz hőszivattyú (kút, talajkollektor, talajszonda) gázmotorral hajtott kompresszoros vízvíz hőszivattyú magas is lehet IGEN IGEN csökkenti hozzájárul a meglévő gáz csatlakozásról nem kell lemondani, mindenkor az energatikailag kedvezőbb üzem biztosított alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul magas szezonális teljesítmény-tényező magas is lehet IGEN NEM csökkenti hozzájárul gáztüzelésű abszorpciós hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul a meglévő gáz csatlakozásról nem kell lemondani, DE komoly zajproblémák, csak nagyméretű társasházak esetén! a meglévő gáz csatlakozásról nem kell lemondani, alacsony hőmérsékletű fűtés, zaj- és kültéri elhelyezési problémák adódhatnak távhő biomassza fűtőműből magas is lehet IGEN IGEN csökkenti hozzájárul falu fűtőmű (pl. Pornóapáti), Mo.-n egyelőre elég ritka napkollektor IGEN KORLÁTOZOTTAN csökkenti hozzájárul HMV-termelésre mindenképpen, fűtésrásegítésre korlátozottan ajánlott napelem (napcella, fotovoltaik) IGEN KORLÁTOZOTTAN csökkenti hozzájárul közüzemi hálózatra csatlakoztatva vagy sziget üzemben (utóbbi az szélkerék IGEN KORLÁTOZOTTAN csökkenti hozzájárul akkumulátortelep miatt nem túl környezetbarát) *A követelmény- vagy a referenciaértékhez képest

52 energiaellátási lehetőségei szállásépület (100 kwh/m 2 a) fűtővíz hőmérséklet új építésnél alkalmazható? felújításnál alkalmazható? E p értékét* 25% megújuló hányadhoz Megjegyzés délre tájolt ablakfelületek IGEN NEM csökkenti hozzájárul építészeti, nem épületgépészeti eszköz NYÁRI ÁRNYÉKOLÁS NAGYON FONTOS! naptér, tömegfal, Trombe-fal IGEN KORLÁTOZOTTAN csökkenti hozzájárul hővisszanyerős mesterséges szellőztetés IGEN KORLÁTOZOTTAN csökkenti nem járul hozzá nyitható ablakokat mesterséges szellőztetés esetén is biztosítani kell! hűtés IGEN IGEN növeli nem járul hozzá Kisebb épületekben passzív-, nagyobbakban aktív hűtés cserépkályha NEM NEM kandalló, vízteres kandalló NEM NEM csökkenti hozzájárulhat esetleg a közös használatú terekben, üzemeltetői felügyelettel vegyestüzelésű kazán NEM NEM faelgázosító kazán magas is lehet IGEN IGEN csökkenti hozzájárul kisebb szállásépületek esetén pelletkazán magas is lehet IGEN IGEN csökkenti hozzájárul kisebb szállásépületek esetén levegő-levegő hőszivattyú IGEN IGEN csökkenti hozzájárul hűtő-fűtő klíma, nyáron hűt, télen fűt levegő-víz hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb szállásépületek esetén hibrid hőszivattyú (levegő-víz hőszivattyú + kondenzációs kazán) magas is lehet IGEN IGEN csökkenti hozzájárul kisebb szállásépületek esetén víz-víz hőszivattyú (kút, talajkollektor, talajszonda) alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul magas szezonális teljesítmény-tényező gázmotorral hajtott kompresszoros vízvíz hőszivattyú magas is lehet IGEN NEM csökkenti hozzájárul a meglévő gáz csatlakozásról nem kell lemondani, DE komoly zajproblémák, csak nagyméretű épületek esetén! gáztüzelésű abszorpciós hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb szállásépületek esetén távhő biomassza fűtőműből magas is lehet IGEN IGEN csökkenti hozzájárul falu fűtőmű (pl. Pornóapáti), Mo.-n egyelőre elég ritka napkollektor IGEN KORLÁTOZOTTAN csökkenti hozzájárul HMV-termelésre, uszodavíz melegítésre mindenképpen, fűtésrásegítésre korlátozottan ajánlott napelem (napcella, fotovoltaik) IGEN KORLÁTOZOTTAN csökkenti hozzájárul közüzemi hálózatra csatlakoztatva vagy sziget üzemben (utóbbi az szélkerék IGEN KORLÁTOZOTTAN csökkenti hozzájárul akkumulátortelep miatt nem túl környezetbarát) * A követelmény- vagy a referenciaértékhez képest

53 energiaellátási lehetőségei irodaépület (90 kwh/m 2 a) fűtővíz hőmérséklet napelem (napcella, fotovoltaik) IGEN KORLÁTOZOTTAN csökkenti hozzájárul közüzemi hálózatra csatlakoztatva vagy sziget üzemben (utóbbi az szélkerék IGEN KORLÁTOZOTTAN csökkenti hozzájárul akkumulátortelep miatt nem túl környezetbarát) * A követelmény- vagy a referenciaértékhez képest új építésnél alkalmazható? felújításnál alkalmazható? E p értékét* 25% megújuló hányadhoz Megjegyzés délre tájolt ablakfelületek IGEN NEM csökkenti hozzájárul építészeti, nem épületgépészeti eszköz NYÁRI ÁRNYÉKOLÁS NAGYON FONTOS! naptér, tömegfal, Trombe-fal IGEN KORLÁTOZOTTAN csökkenti hozzájárul hővisszanyerős mesterséges szellőztetés IGEN KORLÁTOZOTTAN csökkenti nem járul hozzá jelenlét- vagy CO 2 -koncentráció érzékelő alapján változó mértékű világítás növeli nem járul hozzá LED-fényforrások: hosszabb élettartam, kedvezőbb energiafogyasztás vs. magasabb ár hűtés IGEN IGEN növeli, DE nem járul hozzá DE a klimatizáltterülettel arányosan E pkövetelményértéke 10 kwh/m 2 a értékkel növelhető cserépkályha NEM NEM kandalló, vízteres kandalló NEM NEM vegyestüzelésű kazán NEM NEM faelgázosító kazán magas is lehet IGEN IGEN csökkenti hozzájárul kisebb (egyfelhasználós) irodaépület esetén pelletkazán magas is lehet IGEN IGEN csökkenti hozzájárul kisebb (egyfelhasználós) irodaépület esetén levegő-levegő hőszivattyú IGEN IGEN csökkenti hozzájárul hűtő-fűtő klíma, nyáron hűt, télen fűt levegő-víz hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb (egyfelhasználós) irodaépület esetén hibrid hőszivattyú (levegő-víz hőszivattyú + kondenzációs kazán) víz-víz hőszivattyú (kút, talajkollektor, talajszonda) gázmotorral hajtott kompresszoros vízvíz hőszivattyú magas is lehet IGEN IGEN csökkenti hozzájárul kisebb (egyfelhasználós) irodaépület esetén alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul magas szezonális teljesítmény-tényező magas is lehet IGEN NEM csökkenti hozzájárul a meglévő gáz csatlakozásról nem kell lemondani, DE komoly zajproblémák, csak nagyméretű épületek esetén! gáztüzelésű abszorpciós hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb (egyfelhasználós) irodaépület esetén távhő biomassza fűtőműből magas is lehet IGEN IGEN csökkenti hozzájárul falu fűtőmű (pl. Pornóapáti), Mo.-n egyelőre elég ritka napkollektor NEM NEM a csekély HMV-fogyasztás miatt nem javasolt

54 energiaellátási lehetőségei <1000 m 2 kereskedelmi épület (90 kwh/m 2 a) fűtővíz hőmérséklet új építésnél alkalmazható? felújításnál alkalmazható? E p értékét 25% megújuló hányadhoz Megjegyzés délre tájolt ablakfelületek NEM NEM jellemzően egy üvegezett homlokzat, árnyékolás nehezen oldható naptér, tömegfal, Trombe-fal NEM NEM meg, ezért nem célszerű délre tájolni hővisszanyerős mesterséges szellőztetés IGEN KORLÁTOZOTTAN csökkenti nem járul hozzá világítás növeli nem járul hozzá a rendeltetés miatt a természetes szellőzés nem, vagy csak korlátozottan lenne megoldható LED-fényforrások: hosszabb élettartam, kedvezőbb energiafogyasztás vs. magasabb ár hűtés IGEN IGEN növeli, DE nem járul hozzá nem hagyható el, DE a klimatizált területtel arányosan E p követelményértéke 10 kwh/m 2 a értékkel növelhető kereskedelmi hűtés alacsony??? hozzájárulhat cserépkályha NEM NEM kandalló, vízteres kandalló NEM NEM vegyestüzelésű kazán NEM NEM faelgázosító kazán magas is lehet IGEN IGEN csökkenti hozzájárul kisebb bolt esetén pelletkazán magas is lehet IGEN IGEN csökkenti hozzájárul kisebb bolt esetén a kereskedelmi hűtés kondenzációs hulladékhője fűtési szezonban fűtésre felhasználható levegő-levegő hőszivattyú IGEN IGEN csökkenti hozzájárul hűtő-fűtő klíma, nyáron hűt, télen fűt levegő-víz hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb bolt esetén hibrid hőszivattyú (levegő-víz hőszivattyú + kondenzációs kazán) víz-víz hőszivattyú (kút, talajkollektor, talajszonda) gázmotorral hajtott kompresszoros vízvíz hőszivattyú magas is lehet IGEN IGEN csökkenti hozzájárul kisebb bolt esetén alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul magas szezonális teljesítmény-tényező magas is lehet IGEN NEM csökkenti hozzájárul a meglévő gáz csatlakozásról nem kell lemondani, DE komoly zajproblémák, csak nagyméretű épületek esetén! gáztüzelésű abszorpciós hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb bolt esetén távhő biomassza fűtőműből magas is lehet IGEN IGEN csökkenti hozzájárul falu fűtőmű (pl. Pornóapáti), Mo.-n egyelőre elég ritka napkollektor NEM NEM a csekély HMV-fogyasztás miatt nem javasolt napelem (napcella, fotovoltaik) IGEN KORLÁTOZOTTAN csökkenti hozzájárul közüzemi hálózatra csatlakoztatva vagy sziget üzemben (utóbbi az szélkerék IGEN KORLÁTOZOTTAN csökkenti hozzájárul akkumulátortelep miatt nem túl környezetbarát) * A követelmény- vagy a referenciaértékhez képest

55 energiaellátási lehetőségei oktatási épület (85 kwh/m 2 a) fűtővíz hőmérséklet új építésnél alkalmazható? felújításnál alkalmazható? E p értékét 25% megújuló hányadhoz Megjegyzés délre tájolt ablakfelületek IGEN NEM csökkenti hozzájárul építészeti, nem épületgépészeti eszköz NYÁRI ÁRNYÉKOLÁS NAGYON FONTOS! naptér, tömegfal, Trombe-fal IGEN KORLÁTOZOTTAN csökkenti hozzájárul hővisszanyerős mesterséges szellőztetés IGEN KORLÁTOZOTTAN csökkenti nem járul hozzá jelenlét- vagy CO 2 -koncentráció érzékelő alapján változó mértékű világítás növeli nem járul hozzá hűtés IGEN IGEN növeli, DE nem járul hozzá cserépkályha NEM NEM kandalló, vízteres kandalló NEM NEM vegyestüzelésű kazán NEM NEM faelgázosító kazán NEM NEM pelletkazán NEM NEM napelem (napcella, fotovoltaik) IGEN KORLÁTOZOTTAN csökkenti hozzájárul közüzemi hálózatra csatlakoztatva vagy sziget üzemben (utóbbi az szélkerék IGEN KORLÁTOZOTTAN csökkenti hozzájárul akkumulátortelep miatt nem túl környezetbarát) * A követelmény- vagy a referenciaértékhez képest LED-fényforrások: hosszabb élettartam, kedvezőbb energiafogyasztás vs. magasabb ár a nyári tanszünet okán el lehet tekinteni tőle, DE nem minden esetben és mindenhol levegő-levegő hőszivattyú IGEN IGEN csökkenti hozzájárul hűtő-fűtő klíma, nyáron hűt, télen fűt levegő-víz hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb oktatási épület esetén hibrid hőszivattyú (levegő-víz hőszivattyú + kondenzációs kazán) víz-víz hőszivattyú (kút, talajkollektor, talajszonda) gázmotorral hajtott kompresszoros vízvíz hőszivattyú magas is lehet IGEN IGEN csökkenti hozzájárul kisebb oktatási épület esetén alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul magas szezonális teljesítmény-tényező magas is lehet IGEN NEM csökkenti hozzájárul a meglévő gáz csatlakozásról nem kell lemondani, DE komoly zajproblémák, csak nagyméretű épületek esetén! gáztüzelésű abszorpciós hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb oktatási épület esetén távhő biomassza fűtőműből magas is lehet IGEN IGEN csökkenti hozzájárul falu fűtőmű (pl. Pornóapáti), Mo.-n egyelőre elég ritka napkollektor NEM NEM a csekély HMV-fogyasztás miatt nem javasolt

56 energiaellátási lehetőségei kulturális épület (85 kwh/m 2 a) fűtővíz hőmérséklet új építésnél alkalmazható? felújításnál alkalmazható? E p értékét 25% megújuló hányadhoz Megjegyzés délre tájolt ablakfelületek IGEN NEM csökkenti hozzájárul építészeti, nem épületgépészeti eszköz NYÁRI ÁRNYÉKOLÁS NAGYON FONTOS! naptér, tömegfal, Trombe-fal IGEN KORLÁTOZOTTAN csökkenti hozzájárul hővisszanyerős mesterséges szellőztetés IGEN KORLÁTOZOTTAN csökkenti nem járul hozzá jelenlét- vagy CO 2 -koncentráció érzékelő alapján változó mértékű világítás növeli nem járul hozzá LED-fényforrások: hosszabb élettartam, kedvezőbb energiafogyasztás vs. magasabb ár hűtés IGEN IGEN növeli, DE nem járul hozzá hiánya az épület komfortfokozatát csökkenti, kisebbekben passzív h. cserépkályha NEM NEM kandalló, vízteres kandalló NEM NEM vegyestüzelésű kazán NEM NEM faelgázosító kazán NEM NEM pelletkazán NEM NEM levegő-levegő hőszivattyú IGEN IGEN kisebb vidéki kultúrházak esetén levegő-víz hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb vidéki kultúrházak esetén hibrid hőszivattyú (levegő-víz hőszivattyú + kondenzációs kazán) magas is lehet IGEN IGEN csökkenti hozzájárul kisebb vidéki kultúrházak esetén víz-víz hőszivattyú (kút, talajkollektor, talajszonda) alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul magas szezonális teljesítmény-tényező gázmotorral hajtott kompresszoros vízvíz hőszivattyú napelem (napcella, fotovoltaik) IGEN KORLÁTOZOTTAN csökkenti hozzájárul közüzemi hálózatra csatlakoztatva vagy sziget üzemben (utóbbi az szélkerék IGEN KORLÁTOZOTTAN csökkenti hozzájárul akkumulátortelep miatt nem túl környezetbarát) * A követelmény- vagy a referenciaértékhez képest magas is lehet IGEN NEM csökkenti hozzájárul a meglévő gáz csatlakozásról nem kell lemondani, DE komoly zajproblémák, csak nagyméretű épületek esetén! gáztüzelésű abszorpciós hőszivattyú alacsony IGEN KORLÁTOZOTTAN csökkenti hozzájárul kisebb vidéki kultúrházak esetén távhő biomassza fűtőműből magas is lehet IGEN IGEN csökkenti hozzájárul falu fűtőmű (pl. Pornóapáti), Mo.-n egyelőre elég ritka napkollektor NEM NEM a csekély HMV-fogyasztás miatt nem javasolt

57 energiaellátási lehetőségei egyéb épületek (referencia kritérium) Bevásárlóközpontok: Hidrobankrendszer: egy nagyobb levegő-víz vagy víz-víz hőszivattyú ill. egy nyitott rendszerű hűtőtorony a hőtermelő télen ill. nyáron, melyek a csőhálózatba (hidrobankhálózat) egész évben 25 C és 35 C közötti előremenőhőmérsékletű vizet táplálnak be. A hőleadók víz-levegő hőszivattyúk, melyek hőforrása a hidrobank hálózat. Ipari épületek: Gyártócsarnokokat általában a 20 W/m 2 értéket meghaladó belső technológiai hőfejlődés miatt nem szükséges tanúsítani. Ennek ellenére célszerű a technológiai hűtési- és a komfort fűtési rendszerek összekapcsolása, a sűrített levegőt termelő kompresszorok hulladékhőjének fűtésre, HMV-termelésre felhasználása. Raktárcsarnok: nincs sem technológiai, sem hulladékhő. A 25% megújuló hányad legegyszerűbben tetőre telepített napelemekkel biztosítható.

58 energiaellátási lehetőségei KÖSZÖNÖM A FIGYELMET!
