1 Légtechnikai rendszerek

2 Mindazokat a rendszereket, amelyek működésük során megváltoztatják a bennük áramló levegő paramétereit, azzal a céllal, hogy biztosítsák az ember/technológia számára a megfelelő levegő környezetet (BLM) légtechnikai rendszernek nevezzük.

3 A légtechnikai rendszerek energiafelhasználása alapvetően függ: - a szellőző levegő mennyiségétől (funkció, követelmény, belső és külső környezet jellemzői, levegő állapotjelzői ) - a rendszer kialakításától - a rendszer üzemeltetésétől Levegő állapotjelzői:

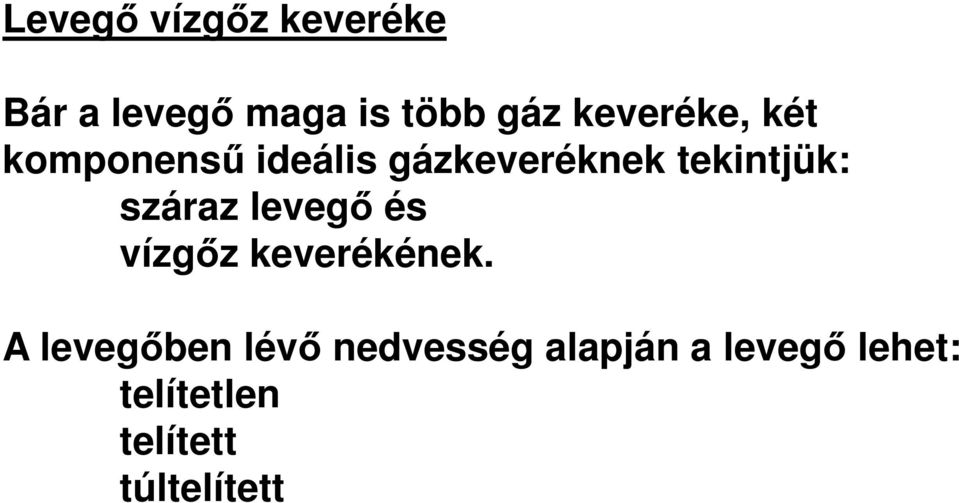

4 Levegő vízgőz keveréke Bár a levegő maga is több gáz keveréke, két komponensű ideális gázkeveréknek tekintjük: száraz levegő és vízgőz keverékének. A levegőben lévő nedvesség alapján a levegő lehet: telítetlen telített túltelített

5 Levegő-vízgőz keverék egyenlete: p = p l + p v p l V 1+x = m l R l T p l V 1+x = 1 R l T p v V 1+x = x R v T (p l +p v ) V 1+x = (1 R l +x R v ) T p V 1+x = (1+x) R T

6 p l V 1+x = 1 R l T p v V 1+x = x R v T Rl=286,9 kj/(kgk), Rv=461,501 kj/(kgk) p p x x v l t = x R R v l v = 0,6220 = 0, 622 = 0, 622 p p l p p vt p vt p p v p v

7 A levegő relatív nedvességtartalma: ρv ϕ = ρ vt = p p v vt A levegő abszolút nedvességtartalma: x v = 0,622 = 0, 622 p p p v ϕ p vt p ϕ p vt

8 A nedves levegő entalpiája: h = 1 c t + 1+ x pl 0 ( ) r + c t x pvg kj o kj kj h1 + x = 1kg 1 t C + o kgc , 86 kg kgc o t C o x kg kg

9 Érezhető és rejtett hő: h érezhető ( ) c + x c t = 1 pl pv h rejtett = r o x

10 Nedves hőmérséklet: Valamely t hőfokú, φ relatív nedvességű levegő nedves hőmérséklete, az a nedves hőmérőn mért t n hőmérséklet, mely esetén a levegőből a nedves hőmérő higanygömbjére a t-t n hőmérsékletkülönbség mellett annyi hő áramlik, amennyi a higanygömbön elpárolgó víz hőjét fedezni tudja.

11 Psychrométer

12 Harmatponti hőmérséklet: Az a t h hőmérséklet, amire lehűtve a levegőt -állandó abszolút nedvességtartalom mellettmegindul a nedvesség kicsapódása.

13 Mollier h-x diagram A diagram a h, t, x, φ jellemzők közötti kapcsolatot ábrázolja, amely 1 kg száraz, x kg vízgőz keverékére vonatkozik, abban a hőmérséklet és nyomás tartományában, amelyben a levegő ideális gázkeveréknek tekinthető. Így az entalpiája csak a t, hőfok és az x, 1 kg száraz levegőre eső nedvességtartalom függvénye. h = f (t, x)

14

15 A szellőző levegő térfogatárama függ: -a helyiségben keletkező és eltávolítandó hőáramtól, hőbeviteltől -a helyiségben keletkező és eltávolítandó nedvességáramtól, nedvességáram igénytől -a helyiségben keletkező és eltávolítandó szennyezőanyagáramtól -a helyiség frisslevegő térfogatáram igényétől -a szellőző levegő állapotjelzőitől, minőségétől -a kívánt belső levegő paramétereitől, minőségétől -attól, hogy szakaszos, vagy folyamatos működésű-e a szellőzéstechnikai rendszer üzeme -a légvezetési rendszertől, a szellőztetés hatásosságától

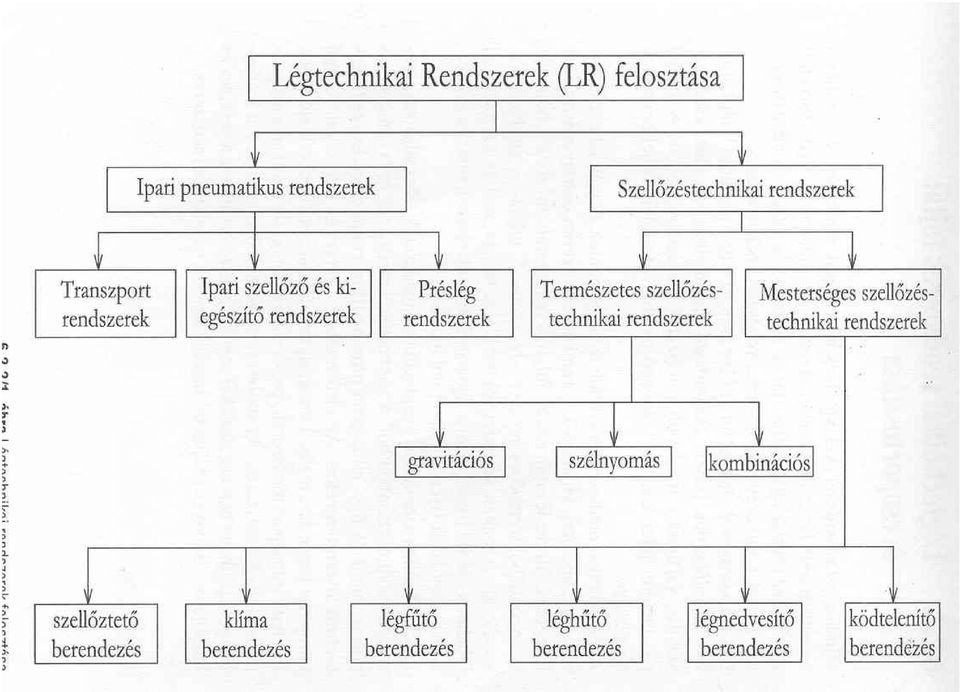

16 Légtechnikai rendszerek csoportosítása -Munkaközeg szerint (levegő, levegő-víz) -Funkció szempontjából ( szellőző, klíma, elszívó rendszer ) -Tervezési és üzemeltetési feladatok szerint

17

18 Gravitációs szellőzés

19 Gravitációs szellőzés

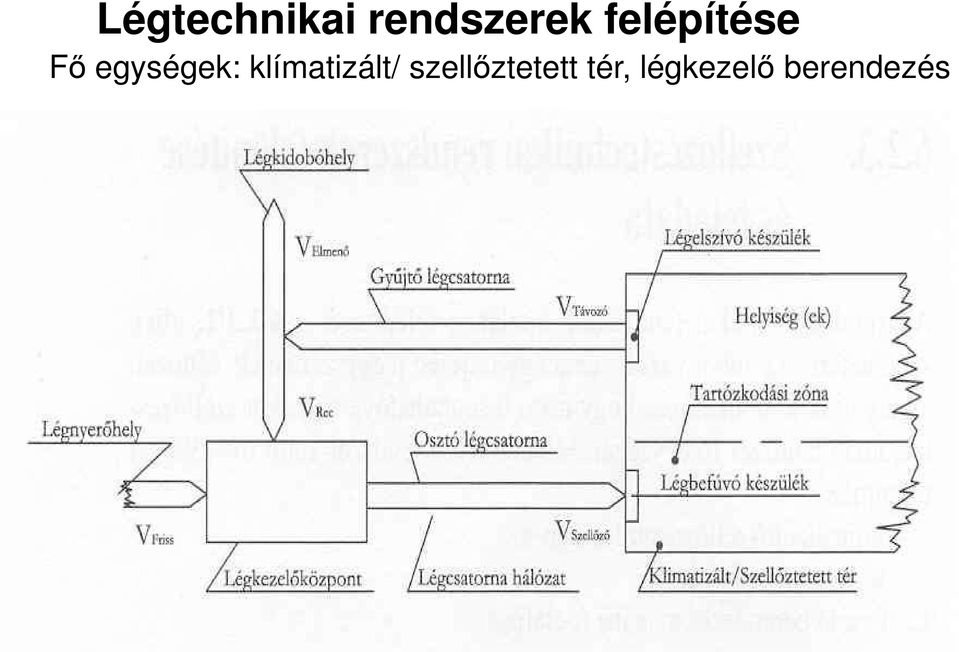

20 Légtechnikai rendszerek felépítése Fő egységek: klímatizált/ szellőztetett tér, légkezelő berendezés

21 Légtechnikai rendszer felépítése Jelölések magyarázata Marcsó S. DE MK

22

23 Szellőztető rendszer

24 Szellőztető rendszer légkezelője

25 Tartózkodási zóna

26 MSZ CR 1752:2000 szabvány Tartózkodási zóna megitélésének kritériumai

27 Új követelményrendszer eltérése a régitől

28 Táblázatok a szabványból

29

30 Friss levegő mennyiségének meghatározása

31

32 Az érzékelhető levegőminőség mértékegysége: 1 decipol

33

34 G meghatározása

35

36

37

38 Szellőztetés hatásosságának meghatározása

39 Légfűtő-szellőztető berendezés

40 Légfűtő-szellőztető berendezés

41

42 Tapasztalati légcsereszámok Csak becslésre alkalmasak n=helyiségtérfogat/frisslevegő térfogatárama m 3 /(m 3 /h)=1/h

43 Léghűtő berendezés

44 Télen fűt, nyáron hűt Léghűtő-Fűtő berendezés

45

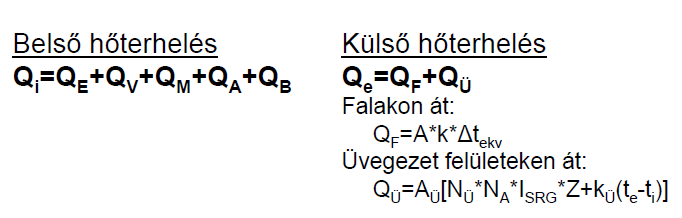

46 Hűtési hőterhelés

47 Közelítőmódszer!!!

48

49 Légnedvesítő berendezés

50 Ködtelenítő berendezés

51 Ködtelenítés

52

53

54

55 Klímaberendezés

56

57 Központi klímaberendezés

58

59 Légvezetési rendszerek A bevezetett levegő közelében kialakuló elsődleges levegőmozgások másodlagos légáramlásokat indukálnak. Ezt a primer és szekunder légáramlásokat a helyiség légvezetési rendszerének nevezzük (LVR). LVR: -hígításos (meghatározók a fellépő tehetetlenségi erők) -elárasztásos (meghatározó a termikus erő)

60 Különböző légvezetési rendszerek összehasonlítása

61 Hígításos LVR-nél: 0 T 12, 0 H K Elárasztásos LVR-nél: 0 T 6, 0 H K

62 Légvezetési rendszerek felosztása

63 Hígításos és elárasztásos LVR összehasonlítása

64 Elárasztásos LVR áramképe

65 Elárasztásos légvezetési rendszer jellemzői: -kis szellőző levegő sebesség -primer levegő tartózkodási zónába kerül bevezetésre -a távozó elvezetése mennyezet alatt -a primer levegő keveredése minimális a tartózkodási zónában -a tartózkodási zónában homogén mikroklíma jellemző -levegő bevezetés perforált lemez -feltétel hőforrás jelenléte a helyiségben -szellőző levegő ajánlott hőmérséklet különbsége: 0 ( t t ) 6, 0 sz H K

66 A mikroklíma LVR elvi működése

67 Mikroklíma légvezetési rendszer jellemzői: -a primer szellőző levegő a helyiség levegőjével keveredve ér el a tartózkodási zónába -levegő bevezetés speciális (indukciós) anemosztátokon keresztül -a cél nem a teljes tér klímatizálása, kisebb a hagyományos rendszereknél -a tartózkodási zóna homogén légállapota biztosított - V primer / V szekunder = 2 Előadó, színház: q= 100 W/m2 V primer = m3/h V szekunder = m3/h Munkahely, konferencia terem: q= 120 W/m2 V primer = m3/h V szekunder = m3/h

68 A diffúz LVR elvi működése, rotációs anemosztáttal

69 Diffúz LVR jellemzői: -szellőző levegő nagy indukcióval lép be -nagy hőfokkülönbség valósítható meg (t sz -t H között max 15 C o ) -tartózkodási zóna homogén mozgás-intezitású -bevezetés: rotációs, radiális-rotációs anemosztáttal és fúvókacsoporttal (rés és örvénybefúvóval) -nagy belmagasságú terekben alkalmazzuk kis belmagasságú terek esetében: q max < 60 W/m2 n<8 1/h 0< T<8 Co 22 Co belső hőmérséklet mellett

70 Az érintőleges LVR elvi működése, fancoil készülék alkalmazásával

71 Érintőleges LVR jellemzői: -primer áramlás a falsíkon és más légsugarak mentén jön létre -szekunder áramlás a helyiség közepén jelentkezik -rövidre-zárásra való érzékenysége nagy -szellőző levegő belépése induktív, tartózkodási zónában sebesség lecsökken -kis belmagasságú helyiségekben alkalmazzuk(h<3 m) -helyiség maximális terhelése: q < 60 W/m2 H=3 m n <7 1/h

72 Az érintőleges LVR elvi működése mennyezeti anemosztáttal

73 A sugár LVR elvi működése, lineáris anemosztáttal

74 Légsugár LVR jellemzői: -H>3,5 m -tartózkodási zónában a szellőző levegő primer áramlása a meghatározó -viszonylag nagy levegőáram -szellőző levegő pontszerű levegő befúvó szerkezetből lép ki, szinguláris levegő bevezetéssel -a primer áramlás nem kényes a gravitációs, felhajtóerőkből származó kereszteffektusokra

75 A dugattyúhatás-szerű LVR elvi működése

76 Dugattyúhatás-szerű LVR jellemzői: -nagy mennyiségű szellőző levegő, nagy felületen lép be -a helyiség fajlagos hőterhelése magas q>150 W6m2 -nagy légcsere szám valósítható meg -stabil horizontális vagy vertikális légáramlás alakul ki 0,2<u<0,4 m/s -perforált mennyezet, vagy oldalfal levegőbefúvó szerkezet, steril szűrő

77

78

79

80

81

82

83

84

85 Légfűtő (kalorifer), felületi hűtő

86 Nedvesítő, gőzbeporlasztó

87 vízbeporlasztó

88 Levegőszűrők

89 Légszűrő

90 Táskás lemezes hőcserélő

91 Közvetítőközeges hővisszanyerő

92 Forgódobos hővisszanyerő

93 Hővisszanyerés hőcső alkalmazásával
