ÉPÍTÉSIPAROSÍTÁS ALAPADATOK OKTATÁSI CÉLOK:

Átírás

1 ÉPÍTÉSIPAROSÍTÁS ALAPADATOK FÉLÉV VEZETŐJE OKTATÓK, ELŐADÓK LEÍRÁS a Mabesz részéről :, oktatók: Bódi Attila, Dr Makovényi Ferenc Polgár László, Prekopcsák Mihály, Zimmermann,Szarka Szabolcs, Dr. Hajtó Ödön, Kókai József, Sziklai, Dubrovszki Gábor,Horváth, Sebes Márton, Torma István, Janurik Csaba, Galántai, Bódi Attila, Dr Makovényi Ferenc A tantárgy átfogó áttekintést nyújt a hazai beton és vasbeton elemek előregyártásáról, a tervezési koncepcióiról, valamint a kivitelezés folyamatáról. Bepillantást nyerünk a könnyűszerkezetes készházak rendszereibe, és megismerkedhetünk a rendszer elvű tervezés folyamatával ELŐADÁSOK SZÁMA (HETENTE) 2x, az előadások látogatása kötelező GYAKORLATOK SZÁMA (HETENTE) 4X, a gyakorlatok látogatása kötelező VIZSGA / ZH : Zárthelyi dolgozat 7 kreditpont OKTATÁSI CÉLOK: A félévben az előadásokon és gyakorlatokon a hallgatók megismerik a beton, vasbeton és feszített vasbeton szerkezetek tervezési, gyártási és kivitelezési szempontjait és ezek alkalmazási lehetőségeit. Az előregyártás bemutatása, az alapismereteken túl az alábbi tematika szerint történik: 1 - Alapismeretek 2 - Mély-, és útépítési és mezőgazdasági szerkezetek 3 - Magasépítési szerkezetek 4 - Hálózatépítési szerkezetek - Hídépítési szerkezetek 6 - Alapozási szerkezetek 7 - Szerkezetépítés 8 - Egyedi előregyártott beton és vasbeton szerkezetek Az oktatás célja a naprakész gyakorlati ismeretek bővítése. Ennek megfelelően a bemutatott szerkezetek és megvalósult objektumok a jelenlegi gyártási és kivitelezési feladatokból merítettek. Az féléves tematikához három külső, iskolán kívüli program is csatlakozik: 1 - Gyártóüzemi bejárás, annak érdekében, hogy az említett gyártástechnológiákat a hallgatók valóságban is megismerjék. 2 - Épülő vagy már megépült előregyártott vasbeton vázas ipari csarnok megtekintése. 3 - Megépült, középület és/vagy mezőgazdasági funkciójú előregyártott vasbeton vázas épület bejárása. Az előadásokon ismertetésre kerül egy könnyűszerkezetes fémvázas és egy nagytáblás fapaneles készház rendszer kötelező irodalom: A Szent István Egyetem Ybl Miklós Építéstudományi Kar TÁMOP4.1.2.A/1-11/ as azonosítószámú, Hiánypótló BSc képzés tananyagainak kidolgozása az építéstudomány területén című pályázatának keretében kidolgozott tananyagok.

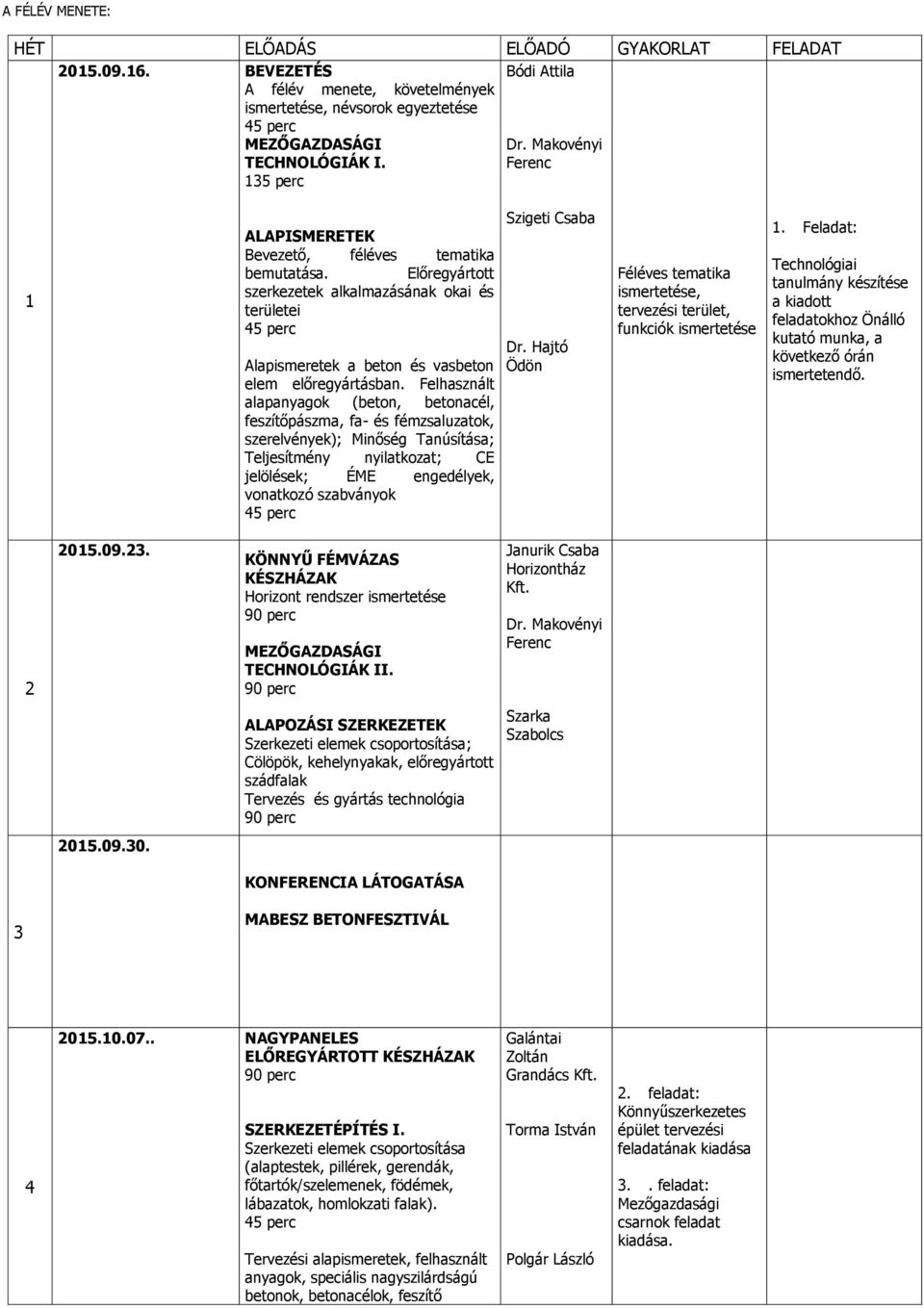

2 A FÉLÉV MENETE: HÉT ELŐADÁS ELŐADÓ GYAKORLAT FELADAT BEVEZETÉS Bódi Attila A félév menete, követelmények ismertetése, névsorok egyeztetése MEZŐGAZDASÁGI Dr. Makovényi TECHNOLÓGIÁK I. Ferenc 13 perc 1 ALAPISMERETEK Bevezető, féléves tematika bemutatása. Előregyártott szerkezetek alkalmazásának okai és területei Alapismeretek a beton és vasbeton elem előregyártásban. Felhasznált alapanyagok (beton, betonacél, feszítőpászma, fa- és fémzsaluzatok, szerelvények); Minőség Tanúsítása; Teljesítmény nyilatkozat; CE jelölések; ÉME engedélyek, vonatkozó szabványok Dr. Hajtó Ödön Féléves tematika ismertetése, tervezési terület, funkciók ismertetése 1. Feladat: Technológiai tanulmány készítése a kiadott feladatokhoz Önálló kutató munka, a következő órán ismertetendő KÖNNYŰ FÉMVÁZAS KÉSZHÁZAK Horizont rendszer ismertetése MEZŐGAZDASÁGI TECHNOLÓGIÁK II. ALAPOZÁSI SZERKEZETEK Szerkezeti elemek csoportosítása; Cölöpök, kehelynyakak, előregyártott szádfalak Tervezés és gyártás technológia KONFERENCIA LÁTOGATÁSA Janurik Csaba Horizontház Kft. Dr. Makovényi Ferenc Szarka Szabolcs 3 MABESZ BETONFESZTIVÁL NAGYPANELES ELŐREGYÁRTOTT KÉSZHÁZAK SZERKEZETÉPÍTÉS I. Szerkezeti elemek csoportosítása (alaptestek, pillérek, gerendák, főtartók/szelemenek, födémek, lábazatok, homlokzati falak). Tervezési alapismeretek, felhasznált anyagok, speciális nagyszilárdságú betonok, betonacélok, feszítő Galántai Grandács Kft. Torma István Polgár László 2. feladat: Könnyűszerkezetes épület tervezési feladatának kiadása 3.. feladat: Mezőgazdasági csarnok feladat kiadása.

3 pászmák. Gyártástechnológiák, minőség tanúsítás SZERKEZETÉPÍTÉS II. Előregyártott vasbeton vázszerkezetek helyszíni kivitelezése, építési- és logisztikai feladatok elméleti kérdései Szerkezetépítési projektek Előregyártott vasbeton vázszerkezetek helyszíni kivitelezése, építési- és logisztikai feladatok gyakorlati bemutatása, munkabiztonsági kérdések Szarka Szabolcs Prekocsák Mihály Technológiai tanulmány ismertetése, prezentáció keretében. A 2. feladat OKTATÁSI SZÜNET MÉLYÉPÍTÉSI SZERKEZETEK II. Mezőgazdasági elemek Támfalak, taposórácsok, trágyatároló, folyóka MÉLYÉPÍTÉSI SZERKEZETEK III. Mélyépítési projektek I. (csatornázás, csapadékvíz elvezetés) Technológiai tanulmány ismertetése, prezentáció keretében. A 2. feladat MÉLYÉPÍTÉSI SZERKEZETEK I Tervezési alapismeretek, és alkalmazás technikai alapelvek a vízépítési és környezetvédelmi elemek esetében Dr. Hajtó Ödön A 3. feladat 7 Vízépítési és környezetvédelmi akna elemek, beton és vasbeton csövek, mederburkolók, átemelők, olaj-, iszap-, zsírfogó aknák Mélyépítési projektek II. (autópálya építés, mezőgazdasági csarnokok, hígtrágya tároló) Horváth Horváth 2.feladat beadása MAGASÉPÍTÉSI SZERKEZETEK I. Tervezési alapismeretek lágyvasas és feszített szerkezeteknél, gyártástechnológiák Magasépítési előregyártott szerkezetek bemutatása: gerendás-, zsalupaneles-, körüreges-, felülbordás födémek; zsalukövek; beton falazó elemek; előregyártott lépcsőelemek; áthidalók Zimmermann A 3. feladat MAGASÉPÍTÉSI SZERKEZETEK II. Magas- és mélyépítési termékek gyártástechnológiájának bemutatása Zimmermann

4 Magasépítési projektek HÁLÓZATÉPÍTÉSI SZERKEZETEK Hálózatépítési projektek Vasút és villamos pálya építés Sziklai 9 HÍDÉPÍTÉSI SZERKEZETEK Szerkezeti elemek csoportosítása; Közúti hídgerendák, hídkiegyenlítő lemezek vasúti hídak szerkezetei, minőségügyi kérdések Dubrovszki Gábor A 3. feladat Hídépítési projektek Alkalmazási példák bemutatása, szerelési és logisztikai feladatok TÉRBURKOLATOK Térburkoló elemek csoportosítása, gyártástechnológiai, kivitelezési kérdések és konkrét alkalmazási példák Dubrovszki Gábor Sebes Márton Konzultáció 4. feladat: Térburkolatok feladat kiadása EGYEDI ELŐREGYÁRTOTT BETON ÉS VASBETON SZEREKEZETEK 11 Egyedi beton és vasbeton elemek, egyedi terek kialakítása betonbútorokkal, terek megvilágítása egyedi gyártású betonoszlopokkal. Szobortalapzatok látszó beton elemek. Konzultáció végaláírás ÜZEMLÁTOGATÁS Pénteki napon Építészeti előregyártott betonelemek Polgár László Összefoglalás, Zárthelyi dolgozat Pót zárthelyi dolgozat feladat beadása feladat pót beadása Félév értékelése, lezárása MEZŐGAZDASÁGI LÉTESÍTMÉNY MEGLÁTOGATÁSA Pénteki napon

5 FELADATOK / ZH ELSŐ FELADAT MÁSODIK FELADAT HARMADIK FELADAT NEGYEDIK FELADAT ÖTÖDIK FELADAT HATODIK FELADAT LEÍRÁS BEADANDÓ PONTÉRTÉK Témánként prezentáció keretében Technológiai tanulmány, funkcióanalízis bemutatva, csapatmunkában, készítése, ismertetése helyben értékelve, vázlat 10 nyomtatva. Könnyűszerkezetes készház rendszerben tervezett portaépület. Mezőgazdasági csarnok tervezése egyénileg megadott funkcióval Térburkolat tervezése kiadott geometriával, megadott elemekből Tanulmány készítése az üzemlátogatásról Tanulmány készítése az építés látogatásáról Térbeli CAD modell, digitálisan, M=1:0 szintű tervdokumentáció A/3 formátumban, alaprajz, metszet, két jellemző homlokzat, 3db részletrajz, faltervek Térbeli CAD modell, digitálisan, alaprajz, 2db metszet, két jellemző homlokzat, 3db részletrajz elem összeállítási terv nyomtatva. Kitűzési és fektetési terv, M=1:100, mintakeresztszelvények M=1:0 A4 formátumban, fűzve, és digitálisan, max 10 oldal terjedelemben, max 0%-ban saját készítésű fotókkal, minimum 4e. karakter írott szöveggel, folyamatábrákkal. A4 formátumban, fűzve, és digitálisan, max 8 oldal terjedelemben, max 0%-ban saját készítésű fotókkal, minimum 4 e. karakter írott szöveggel ZH Az ismertetett témakörökből előre megadott kérdésekből kerül összeállításra 30 ÖSSZESEN 100 pont ÉRTÉKELÉS 0-60 pont pont pont pont pont 1- ELÉGTELEN 2 - ELÉGSÉGES 3 - KÖZEPES 4 - JÓ - JELES FÉLÉV DOKUMENTÁLÁSA HALLGATÓK TANSZÉK TARTALOM FORMÁTUM / MÓD

6 Féléves feladatok részletezése: 1. Feladat: Funkcióanalízis készítése a félév során megtervezésre kerülő (3. feladat tárgyát képező) épületről. Be kell mutatni az épület funkcióját, a benne zajló technológiai folyamatok építészeti igényeit, az épület méretrendjének levezetését, az alkalmazott épületgépészeti, épületvillamossági és egyéb rendszerek szükséges igényét. A feladat team munkában, 3- fős csoportokban végezhető el. A kutatás eredményét -10 perces összefüggő előadás keretében kell ismertetni, illetve 10 A4-es oldalnyi terjedelemben fűzve be kell adni. A tanulmány során törekedni kell az egyszerű világos folyamatábrákkal történő ismertetésre, be kell mutatni az épület működési sémáját, helyiségkapcsolatait, a ki és bemenő anyagok mozgatási útvonalait. 2. Feladat: Portaépület tervezése az ismertetésre került könnyűszerkezetes készház rendszer sajátosságainak alkalmazásával. Funkciók: Beérkező és kilépő forgalom kontrollja Áru bevételezés, kiadás kontrolja Létesítményfelügyeleti központ Őrszolgálat pihenőhelye (be és kiléptetés) (hídmérleg) (Kamera és tűzjelző központ) (min. 1 pihenőágy, zuh., wc) A tervezett épületnek illeszthetőnek kell a kiadott helyszínrajzba, maradéktalanul el kell látnia a felsorolt funkciókat, és részleges vagy teljes előregyártással megvalósíthatónak kell lennie. Beadandó: Térbeli CAD modell, digitálisan, M=1:0 szintű tervdokumentáció A/3 formátumban, alaprajz, 2db metszet, 2db jellemző homlokzat, 3db részletrajz, faltervek, elemkiosztási terv két homlokzatról. 3. Feladat: Mezőgazdasági csarnok tervezése: Vasbeton szerkezetű csarnok tervezése az alábbi funkciók egyikének kiválasztásával: a. Gépszín b. Gépjavító műhely c. Gabonatároló d. Rövidállásos tehénistálló hígtrágya elvezetéssel e. Mélyalmos tehénistálló f. Sertés hizlaló g. Egyéb mezőgazdasági csarnok h. Szociális és igazgatási épület (kétszintes váz) A tervezett épületnek illeszthetőnek kell a kiadott helyszínrajzba, technológiailag maradéktalanul meg kell felelnie, illetve tartalmaznia kell legalább egy a működéshez szükséges műtárgy részletes tervét. Beadandó: Térbeli CAD modell, digitálisan, M=1:0 szintű tervdokumentáció A/3 formátumban, alaprajz, 2db metszet, 2db jellemző homlokzat, 3db részletrajz, faltervek, elemkiosztási terv két homlokzatról.

7 4. Feladat: Térburkolat tervezése egy ismertetett rendszer elemeiből, beton térkőből, egy megadott helyszínre. Meg kell tervezni: - A burkolat lejtéseit a vízelvezetés figyelembe vételével, - A burkolat rétegrendjét a várható forgalom figyelembe vételével, - A burkolat kitűzési tervét, úgy, hogy maradéktalanul megvalósítható legyen, - A burkolat kötésminta tervét a fektetés irányát és a vágásokat figyelembe véve. Beadandó: - Kitűzési terv a burkolat vízszintes és magassági kitűzésére alkalmas módon elkészítve, méretezve, jelölve a magasságokat és lejtéseket M=1:100 - Fektetési terv, jelölve a kötéseket, kezdő és vágási pontokat, szükség esetén részletrajzokkal kiegészítve. M=1:0, 1:20 - Mintakeresztszelvény a tervezett pályaszerkezet rétegrendjével, a vízelvezetés és a szegélyek ábrázolásával. M=1:0, 1:20. Feladat: Tanulmány készítése az üzem látogatásról A4 formátumban, fűzve, és digitálisan, max 10 oldal terjedelemben, max 0%-ban saját készítésű fotókkal, minimum 4e. karakter írott szöveggel, folyamatábrákkal. 6. Feladat: Tanulmány készítése az építés látogatásról A4 formátumban, fűzve, és digitálisan, max 10 oldal terjedelemben, max 0%-ban saját készítésű fotókkal, minimum 4e. karakter írott szöveggel, folyamatábrákkal. A beadandó munkarészeket a feladat kor a gyakorlatvezetővel egyeztetni kell. A és 4. feladatot csak gyakorlatvezetői aláírás megszerzése után fogadjuk el augusztus 29. Bódi Attila
