1 Tűzvédelem Horváth Tamás építész, egyetemi tanársegéd Széchenyi István Egyetem, Győr Építészeti és Épületszerkezettani Tanszék 1

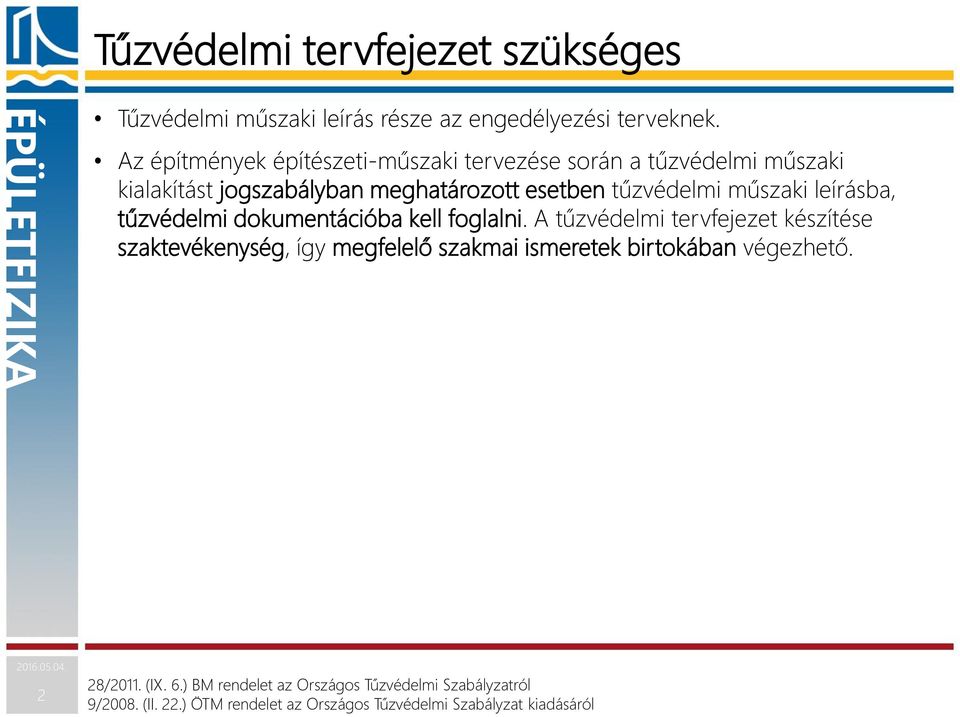

2 Tűzvédelmi tervfejezet szükséges Tűzvédelmi műszaki leírás része az engedélyezési terveknek. Az építmények építészeti-műszaki tervezése során a tűzvédelmi műszaki kialakítást jogszabályban meghatározott esetben tűzvédelmi műszaki leírásba, tűzvédelmi dokumentációba kell foglalni. A tűzvédelmi tervfejezet készítése szaktevékenység, így megfelelő szakmai ismeretek birtokában végezhető. 2 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról 9/2008. (II. 22.) ÖTM rendelet az Országos Tűzvédelmi Szabályzat kiadásáról

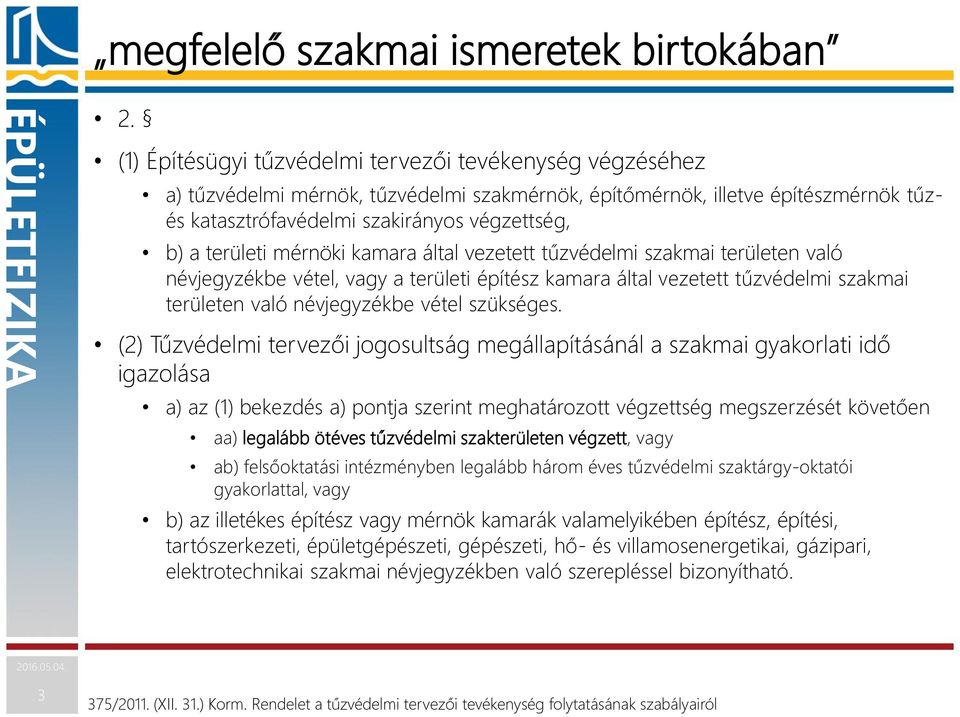

3 megfelelő szakmai ismeretek birtokában 2. (1) Építésügyi tűzvédelmi tervezői tevékenység végzéséhez a) tűzvédelmi mérnök, tűzvédelmi szakmérnök, építőmérnök, illetve építészmérnök tűzés katasztrófavédelmi szakirányos végzettség, b) a területi mérnöki kamara által vezetett tűzvédelmi szakmai területen való névjegyzékbe vétel, vagy a területi építész kamara által vezetett tűzvédelmi szakmai területen való névjegyzékbe vétel szükséges. (2) Tűzvédelmi tervezői jogosultság megállapításánál a szakmai gyakorlati idő igazolása a) az (1) bekezdés a) pontja szerint meghatározott végzettség megszerzését követően aa) legalább ötéves tűzvédelmi szakterületen végzett, vagy ab) felsőoktatási intézményben legalább három éves tűzvédelmi szaktárgy-oktatói gyakorlattal, vagy b) az illetékes építész vagy mérnök kamarák valamelyikében építész, építési, tartószerkezeti, épületgépészeti, gépészeti, hő- és villamosenergetikai, gázipari, elektrotechnikai szakmai névjegyzékben való szerepléssel bizonyítható /2011. (XII. 31.) Korm. Rendelet a tűzvédelmi tervezői tevékenység folytatásának szabályairól

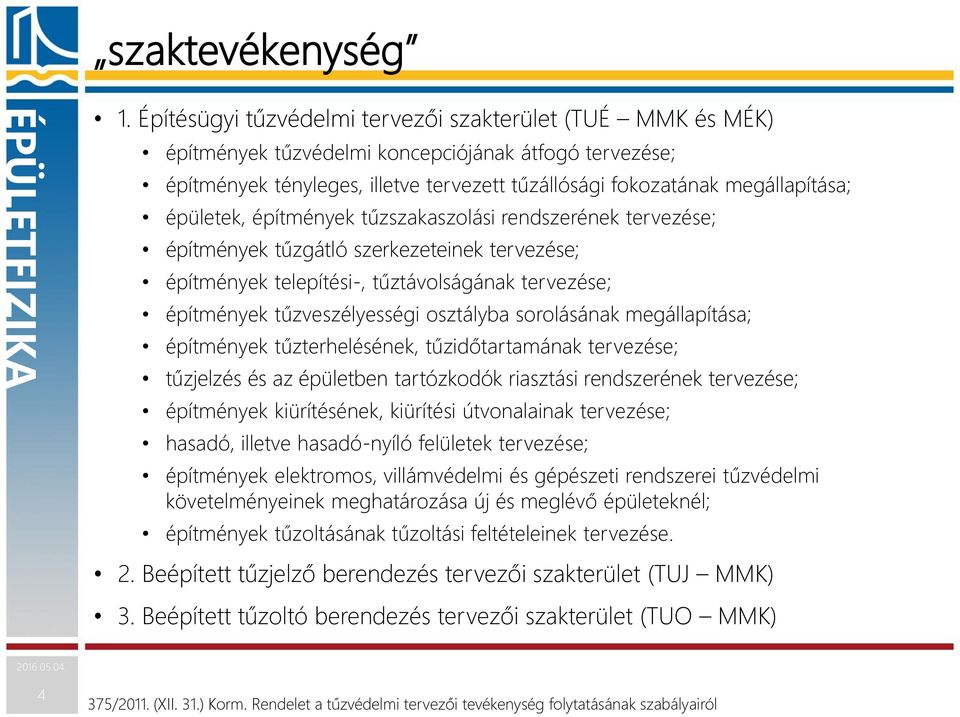

4 szaktevékenység 1. Építésügyi tűzvédelmi tervezői szakterület (TUÉ MMK és MÉK) építmények tűzvédelmi koncepciójának átfogó tervezése; építmények tényleges, illetve tervezett tűzállósági fokozatának megállapítása; épületek, építmények tűzszakaszolási rendszerének tervezése; építmények tűzgátló szerkezeteinek tervezése; építmények telepítési-, tűztávolságának tervezése; építmények tűzveszélyességi osztályba sorolásának megállapítása; építmények tűzterhelésének, tűzidőtartamának tervezése; tűzjelzés és az épületben tartózkodók riasztási rendszerének tervezése; építmények kiürítésének, kiürítési útvonalainak tervezése; hasadó, illetve hasadó-nyíló felületek tervezése; építmények elektromos, villámvédelmi és gépészeti rendszerei tűzvédelmi követelményeinek meghatározása új és meglévő épületeknél; építmények tűzoltásának tűzoltási feltételeinek tervezése. 2. Beépített tűzjelző berendezés tervezői szakterület (TUJ MMK) 3. Beépített tűzoltó berendezés tervezői szakterület (TUO MMK) 4 375/2011. (XII. 31.) Korm. Rendelet a tűzvédelmi tervezői tevékenység folytatásának szabályairól

5 jogszabályban meghatározott esetben Szakkérdés: Az építmény kialakítására vonatkozó tűzvédelmi előírások betartatása. [A szakhatóság] bevonás és közreműködés feltétele: KK, MK mértékadó kockázati osztályba tartozó építmény esetén, AK mértékadó kockázati osztályba tartozó lakó- és üdülőépület, nevelési, oktatási, szociális rendeltetést tartalmazó épület, összes építményszint nettó alapterülete az 500 m 2 -t meghaladó épület esetén, NAK mértékadó kockázati osztályba tartozó épületek a lakó- vagy üdülőépület kivételével, amelynek az összes építményszint nettó alapterülete nagyobb, mint 500 m 2 és tartalmaz olyan közösségi rendeltetésű helyiséget, amelynek nettó alapterülete nagyobb, mint 50 m 2, az összes építményszint nettó alapterülete nagyobb, mint 1000 m 2, A tömegtartózkodás céljára nem szolgáló lelátó, vendéglátó, kereskedelmi rendeltetéssel rendelkező - az Országos Tűzvédelmi Szabályzat szerinti - állvány jellegű építmény, ami 50 főnél több személy tartózkodására szolgál és alapterülete a nettó 20 m 2 -t meghaladja. Hatósági eljárás[ok]: építési, összevont, az engedély hatályának meghosszabbítási, használatbavételi, fennmaradási, országos építési követelményektől való eltérési engedélyezési eljárás 5 312/2012. (XI. 8.) Korm. Rendelet az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról.

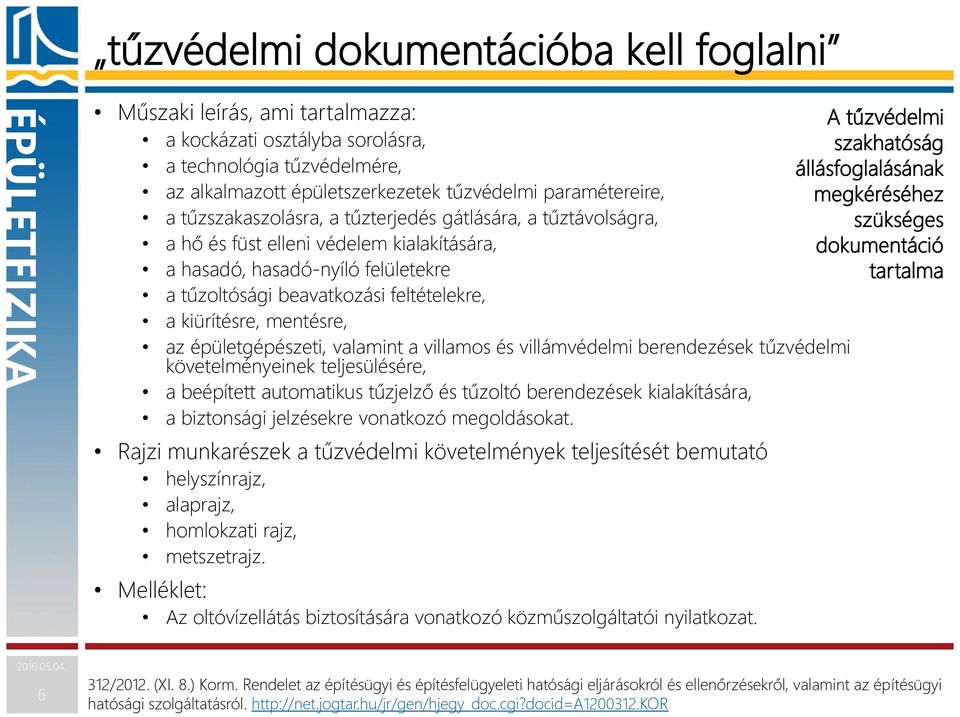

6 tűzvédelmi dokumentációba kell foglalni Műszaki leírás, ami tartalmazza: A tűzvédelmi a kockázati osztályba sorolásra, szakhatóság a technológia tűzvédelmére, állásfoglalásának az alkalmazott épületszerkezetek tűzvédelmi paramétereire, megkéréséhez a tűzszakaszolásra, a tűzterjedés gátlására, a tűztávolságra, szükséges a hő és füst elleni védelem kialakítására, dokumentáció a hasadó, hasadó-nyíló felületekre tartalma a tűzoltósági beavatkozási feltételekre, a kiürítésre, mentésre, az épületgépészeti, valamint a villamos és villámvédelmi berendezések tűzvédelmi követelményeinek teljesülésére, a beépített automatikus tűzjelző és tűzoltó berendezések kialakítására, a biztonsági jelzésekre vonatkozó megoldásokat. Rajzi munkarészek a tűzvédelmi követelmények teljesítését bemutató helyszínrajz, alaprajz, homlokzati rajz, metszetrajz. Melléklet: Az oltóvízellátás biztosítására vonatkozó közműszolgáltatói nyilatkozat /2012. (XI. 8.) Korm. Rendelet az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról.

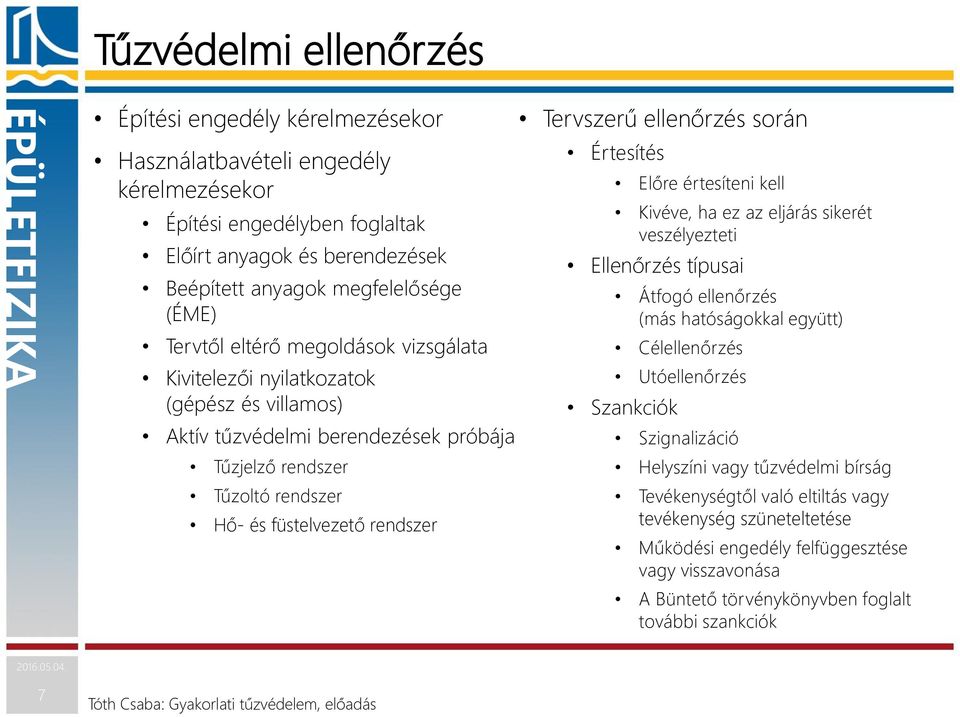

7 Tűzvédelmi ellenőrzés Építési engedély kérelmezésekor Használatbavételi engedély kérelmezésekor Építési engedélyben foglaltak Előírt anyagok és berendezések Beépített anyagok megfelelősége (ÉME) Tervtől eltérő megoldások vizsgálata Kivitelezői nyilatkozatok (gépész és villamos) Aktív tűzvédelmi berendezések próbája Tűzjelző rendszer Tűzoltó rendszer Hő- és füstelvezető rendszer Tervszerű ellenőrzés során Értesítés Előre értesíteni kell Kivéve, ha ez az eljárás sikerét veszélyezteti Ellenőrzés típusai Átfogó ellenőrzés (más hatóságokkal együtt) Célellenőrzés Utóellenőrzés Szankciók Szignalizáció Helyszíni vagy tűzvédelmi bírság Tevékenységtől való eltiltás vagy tevékenység szüneteltetése Működési engedély felfüggesztése vagy visszavonása A Büntető törvénykönyvben foglalt további szankciók 7 Tóth Csaba: Gyakorlati tűzvédelem, előadás

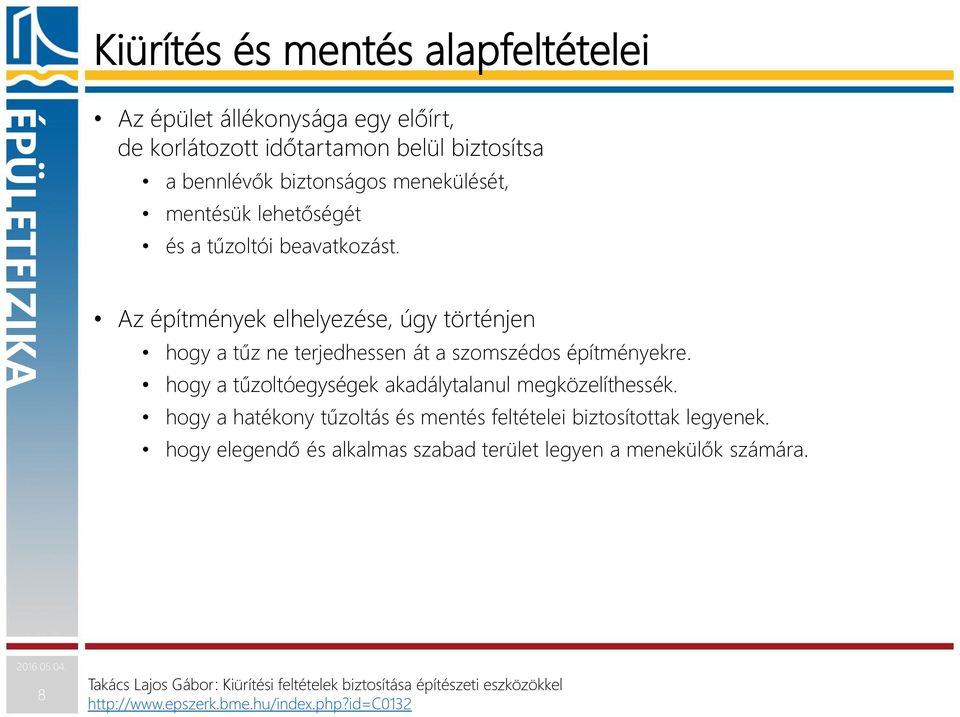

8 Kiürítés és mentés alapfeltételei Az épület állékonysága egy előírt, de korlátozott időtartamon belül biztosítsa a bennlévők biztonságos menekülését, mentésük lehetőségét és a tűzoltói beavatkozást. Az építmények elhelyezése, úgy történjen hogy a tűz ne terjedhessen át a szomszédos építményekre. hogy a tűzoltóegységek akadálytalanul megközelíthessék. hogy a hatékony tűzoltás és mentés feltételei biztosítottak legyenek. hogy elegendő és alkalmas szabad terület legyen a menekülők számára. 8 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel

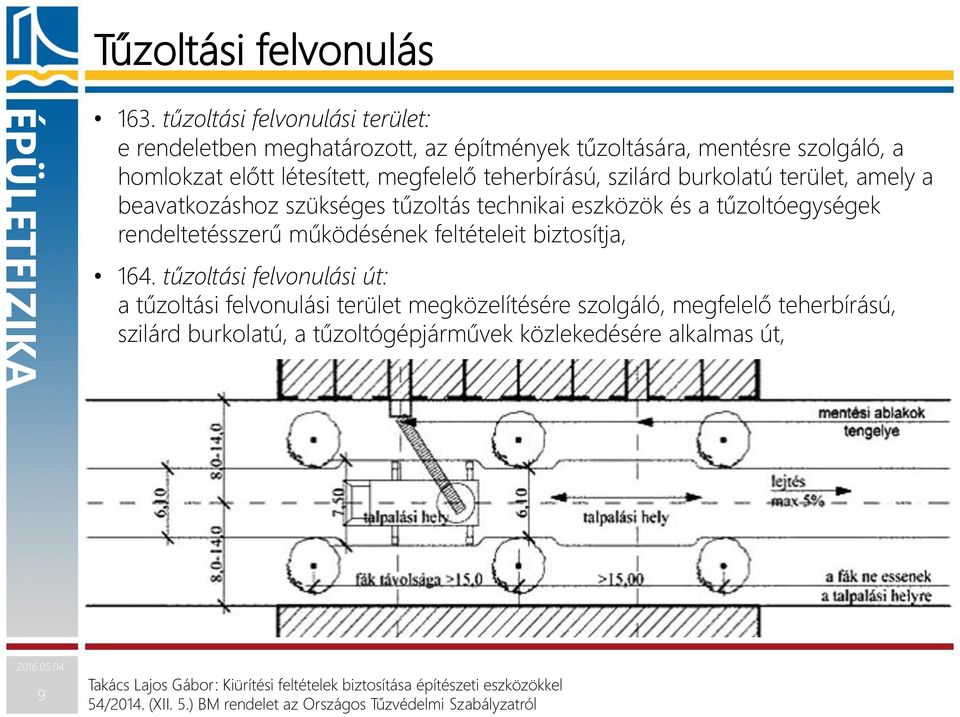

9 Tűzoltási felvonulás 163. tűzoltási felvonulási terület: e rendeletben meghatározott, az építmények tűzoltására, mentésre szolgáló, a homlokzat előtt létesített, megfelelő teherbírású, szilárd burkolatú terület, amely a beavatkozáshoz szükséges tűzoltás technikai eszközök és a tűzoltóegységek rendeltetésszerű működésének feltételeit biztosítja, 164. tűzoltási felvonulási út: a tűzoltási felvonulási terület megközelítésére szolgáló, megfelelő teherbírású, szilárd burkolatú, a tűzoltógépjárművek közlekedésére alkalmas út, 9 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról

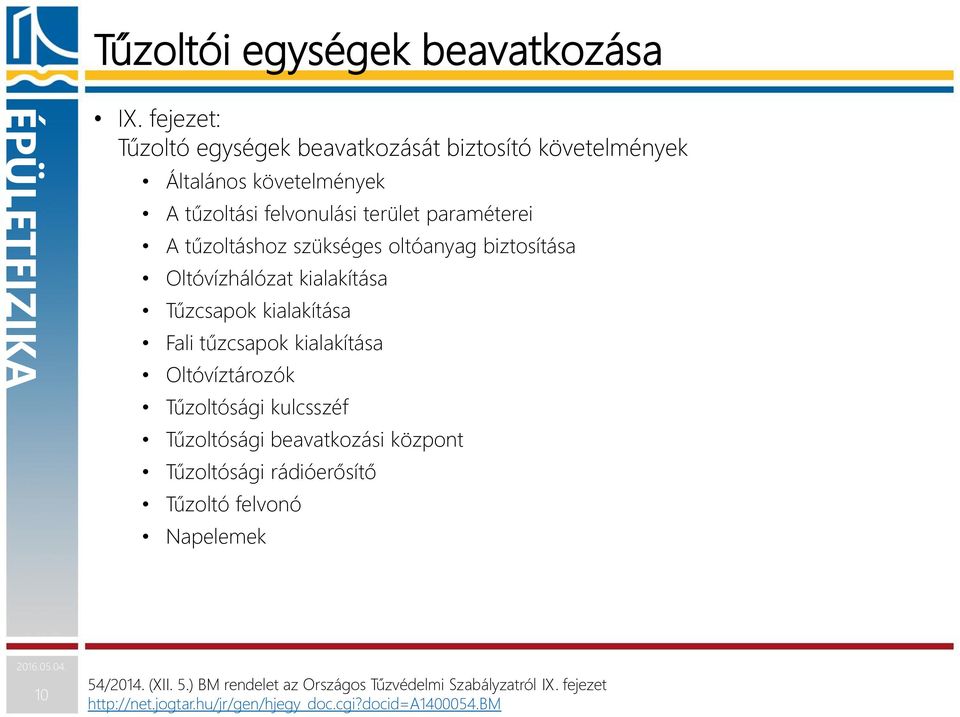

10 Tűzoltói egységek beavatkozása IX. fejezet: Tűzoltó egységek beavatkozását biztosító követelmények Általános követelmények A tűzoltási felvonulási terület paraméterei A tűzoltáshoz szükséges oltóanyag biztosítása Oltóvízhálózat kialakítása Tűzcsapok kialakítása Fali tűzcsapok kialakítása Oltóvíztározók Tűzoltósági kulcsszéf Tűzoltósági beavatkozási központ Tűzoltósági rádióerősítő Tűzoltó felvonó Napelemek 10 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról IX. fejezet

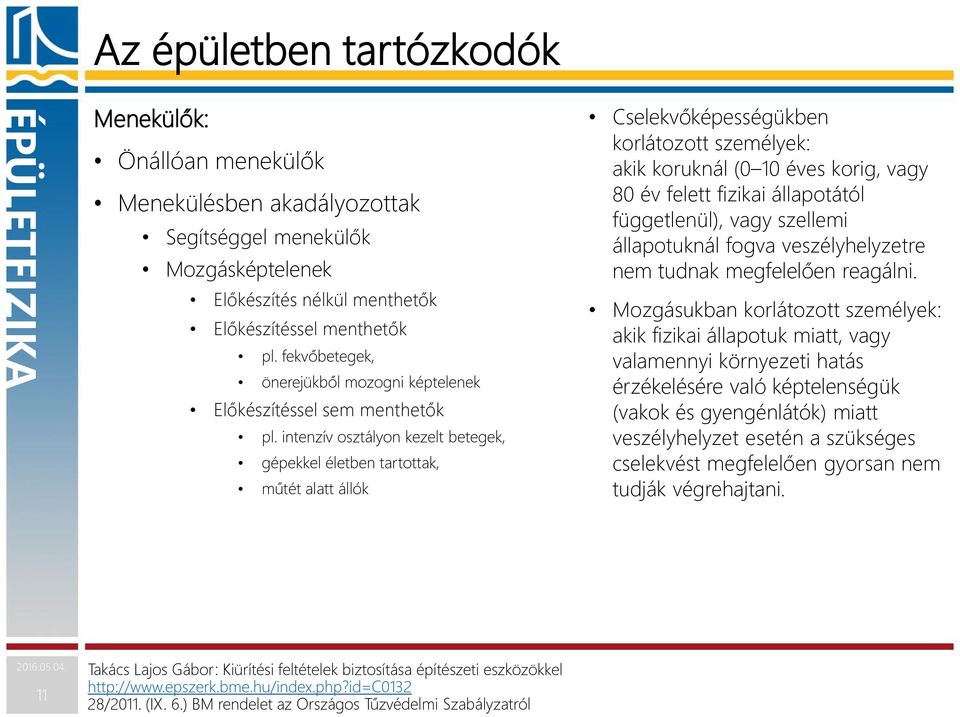

11 Az épületben tartózkodók Menekülők: Önállóan menekülők Menekülésben akadályozottak Segítséggel menekülők Mozgásképtelenek Előkészítés nélkül menthetők Előkészítéssel menthetők pl. fekvőbetegek, önerejükből mozogni képtelenek Előkészítéssel sem menthetők pl. intenzív osztályon kezelt betegek, gépekkel életben tartottak, műtét alatt állók Cselekvőképességükben korlátozott személyek: akik koruknál (0 10 éves korig, vagy 80 év felett fizikai állapotától függetlenül), vagy szellemi állapotuknál fogva veszélyhelyzetre nem tudnak megfelelően reagálni. Mozgásukban korlátozott személyek: akik fizikai állapotuk miatt, vagy valamennyi környezeti hatás érzékelésére való képtelenségük (vakok és gyengénlátók) miatt veszélyhelyzet esetén a szükséges cselekvést megfelelően gyorsan nem tudják végrehajtani. 11 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

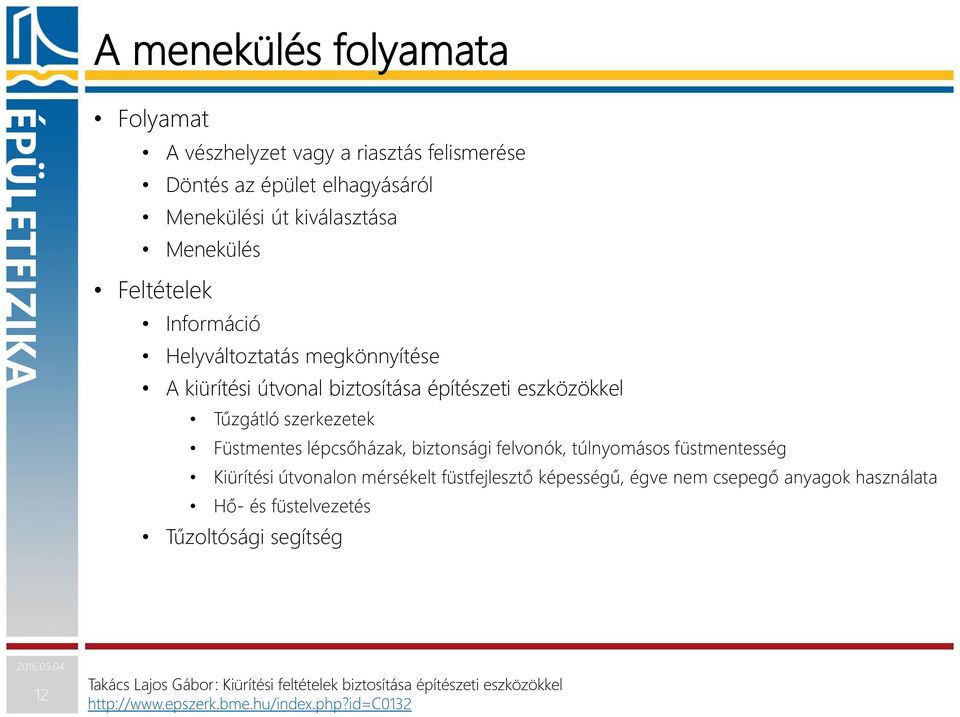

12 A menekülés folyamata Folyamat A vészhelyzet vagy a riasztás felismerése Döntés az épület elhagyásáról Menekülési út kiválasztása Menekülés Feltételek Információ Helyváltoztatás megkönnyítése A kiürítési útvonal biztosítása építészeti eszközökkel Tűzgátló szerkezetek Füstmentes lépcsőházak, biztonsági felvonók, túlnyomásos füstmentesség Kiürítési útvonalon mérsékelt füstfejlesztő képességű, égve nem csepegő anyagok használata Hő- és füstelvezetés Tűzoltósági segítség 12 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel

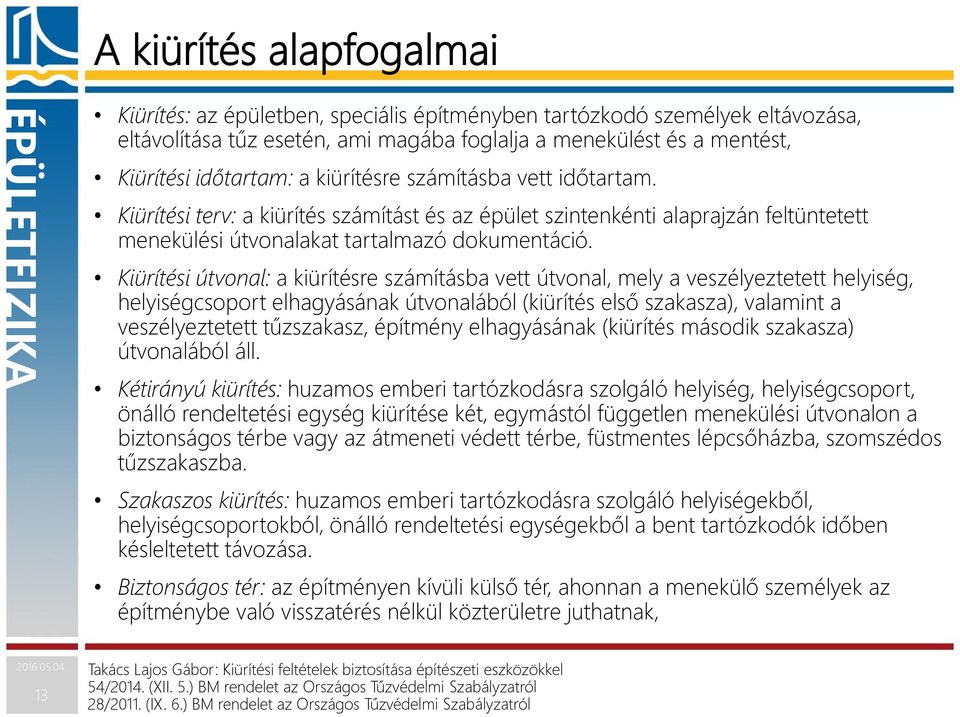

13 A kiürítés alapfogalmai Kiürítés: az épületben, speciális építményben tartózkodó személyek eltávozása, eltávolítása tűz esetén, ami magába foglalja a menekülést és a mentést, Kiürítési időtartam: a kiürítésre számításba vett időtartam. Kiürítési terv: a kiürítés számítást és az épület szintenkénti alaprajzán feltüntetett menekülési útvonalakat tartalmazó dokumentáció. Kiürítési útvonal: a kiürítésre számításba vett útvonal, mely a veszélyeztetett helyiség, helyiségcsoport elhagyásának útvonalából (kiürítés első szakasza), valamint a veszélyeztetett tűzszakasz, építmény elhagyásának (kiürítés második szakasza) útvonalából áll. Kétirányú kiürítés: huzamos emberi tartózkodásra szolgáló helyiség, helyiségcsoport, önálló rendeltetési egység kiürítése két, egymástól független menekülési útvonalon a biztonságos térbe vagy az átmeneti védett térbe, füstmentes lépcsőházba, szomszédos tűzszakaszba. Szakaszos kiürítés: huzamos emberi tartózkodásra szolgáló helyiségekből, helyiségcsoportokból, önálló rendeltetési egységekből a bent tartózkodók időben késleltetett távozása. Biztonságos tér: az építményen kívüli külső tér, ahonnan a menekülő személyek az építménybe való visszatérés nélkül közterületre juthatnak, 13 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

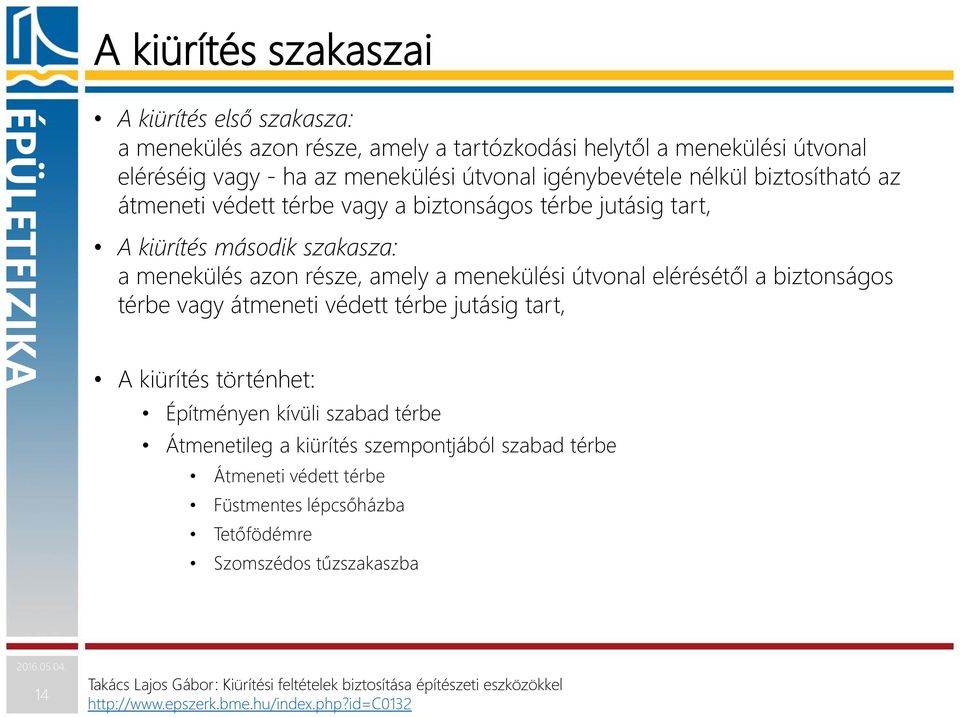

14 A kiürítés szakaszai A kiürítés első szakasza: a menekülés azon része, amely a tartózkodási helytől a menekülési útvonal eléréséig vagy - ha az menekülési útvonal igénybevétele nélkül biztosítható az átmeneti védett térbe vagy a biztonságos térbe jutásig tart, A kiürítés második szakasza: a menekülés azon része, amely a menekülési útvonal elérésétől a biztonságos térbe vagy átmeneti védett térbe jutásig tart, A kiürítés történhet: Építményen kívüli szabad térbe Átmenetileg a kiürítés szempontjából szabad térbe Átmeneti védett térbe Füstmentes lépcsőházba Tetőfödémre Szomszédos tűzszakaszba 14 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel

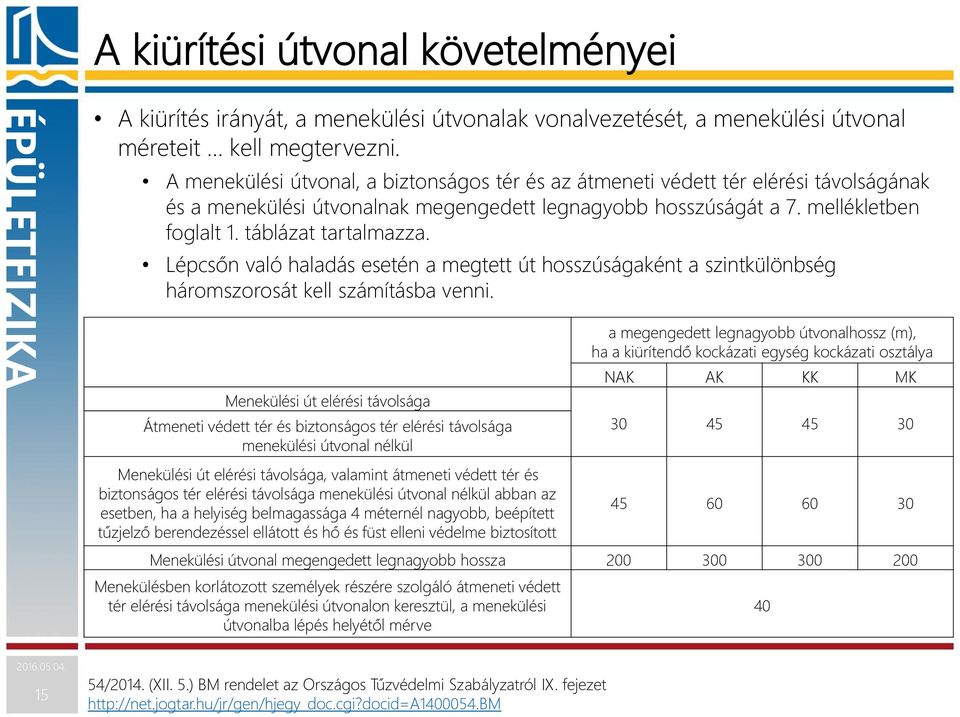

15 A kiürítési útvonal követelményei A kiürítés irányát, a menekülési útvonalak vonalvezetését, a menekülési útvonal méreteit kell megtervezni. A menekülési útvonal, a biztonságos tér és az átmeneti védett tér elérési távolságának és a menekülési útvonalnak megengedett legnagyobb hosszúságát a 7. mellékletben foglalt 1. táblázat tartalmazza. Lépcsőn való haladás esetén a megtett út hosszúságaként a szintkülönbség háromszorosát kell számításba venni. Menekülési út elérési távolsága Átmeneti védett tér és biztonságos tér elérési távolsága menekülési útvonal nélkül Menekülési út elérési távolsága, valamint átmeneti védett tér és biztonságos tér elérési távolsága menekülési útvonal nélkül abban az esetben, ha a helyiség belmagassága 4 méternél nagyobb, beépített tűzjelző berendezéssel ellátott és hő és füst elleni védelme biztosított a megengedett legnagyobb útvonalhossz (m), ha a kiürítendő kockázati egység kockázati osztálya NAK AK KK MK Menekülési útvonal megengedett legnagyobb hossza Menekülésben korlátozott személyek részére szolgáló átmeneti védett tér elérési távolsága menekülési útvonalon keresztül, a menekülési útvonalba lépés helyétől mérve /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról IX. fejezet

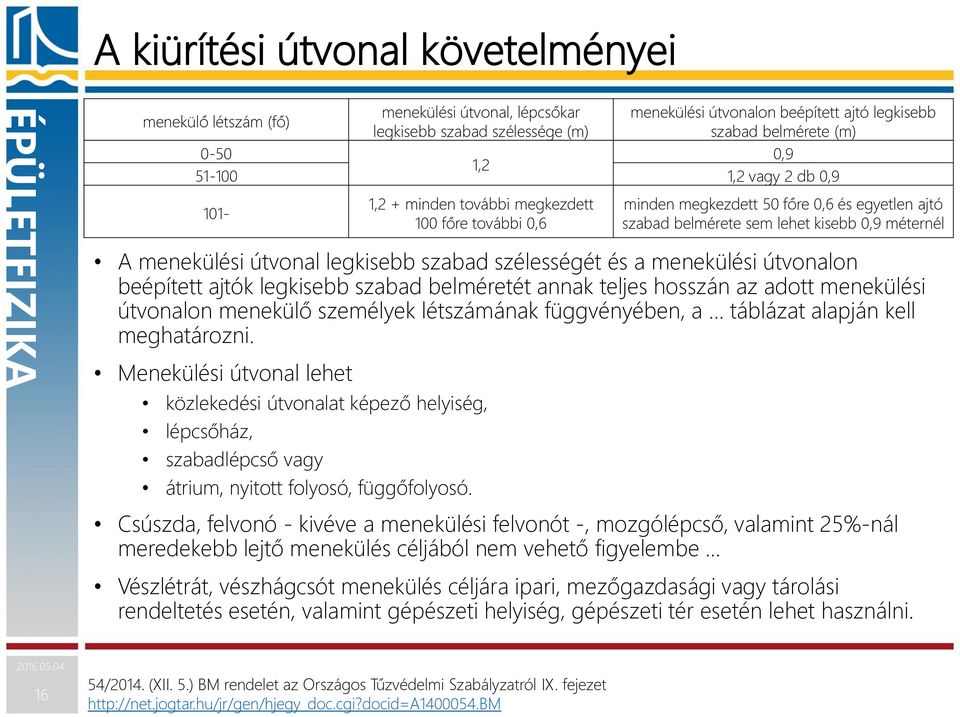

16 A kiürítési útvonal követelményei menekülő létszám (fő) menekülési útvonal, lépcsőkar legkisebb szabad szélessége (m) A menekülési útvonal legkisebb szabad szélességét és a menekülési útvonalon beépített ajtók legkisebb szabad belméretét annak teljes hosszán az adott menekülési útvonalon menekülő személyek létszámának függvényében, a táblázat alapján kell meghatározni. Menekülési útvonal lehet közlekedési útvonalat képező helyiség, lépcsőház, szabadlépcső vagy átrium, nyitott folyosó, függőfolyosó. menekülési útvonalon beépített ajtó legkisebb szabad belmérete (m) 0, , ,2 vagy 2 db 0, ,2 + minden további megkezdett 100 főre további 0,6 minden megkezdett 50 főre 0,6 és egyetlen ajtó szabad belmérete sem lehet kisebb 0,9 méternél Csúszda, felvonó - kivéve a menekülési felvonót -, mozgólépcső, valamint 25%-nál meredekebb lejtő menekülés céljából nem vehető figyelembe Vészlétrát, vészhágcsót menekülés céljára ipari, mezőgazdasági vagy tárolási rendeltetés esetén, valamint gépészeti helyiség, gépészeti tér esetén lehet használni /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról IX. fejezet

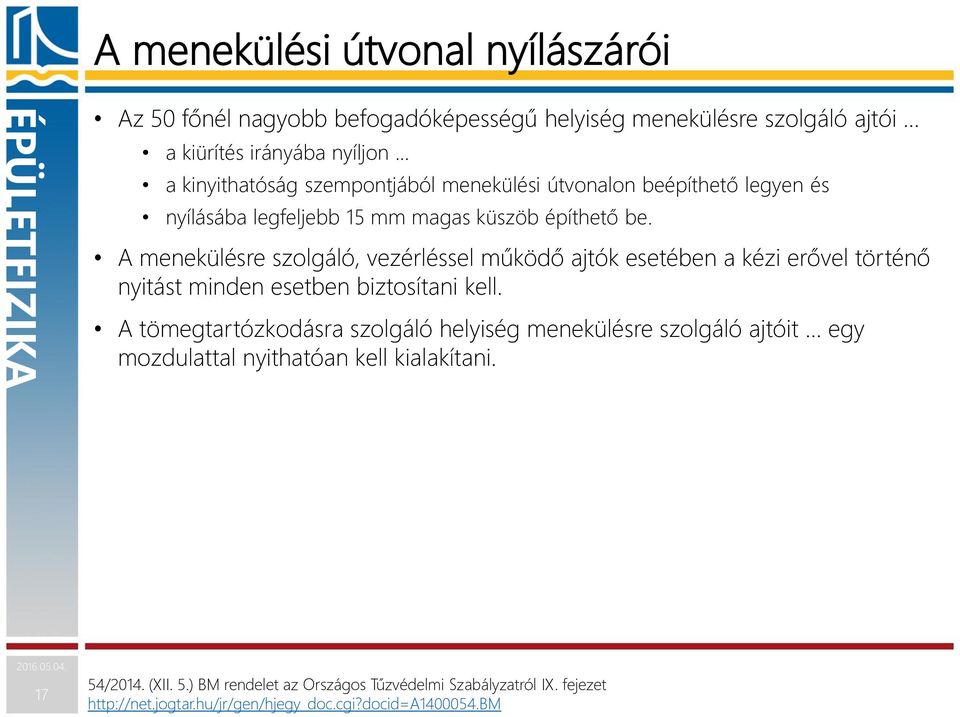

17 A menekülési útvonal nyílászárói Az 50 főnél nagyobb befogadóképességű helyiség menekülésre szolgáló ajtói a kiürítés irányába nyíljon a kinyithatóság szempontjából menekülési útvonalon beépíthető legyen és nyílásába legfeljebb 15 mm magas küszöb építhető be. A menekülésre szolgáló, vezérléssel működő ajtók esetében a kézi erővel történő nyitást minden esetben biztosítani kell. A tömegtartózkodásra szolgáló helyiség menekülésre szolgáló ajtóit egy mozdulattal nyithatóan kell kialakítani /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról IX. fejezet

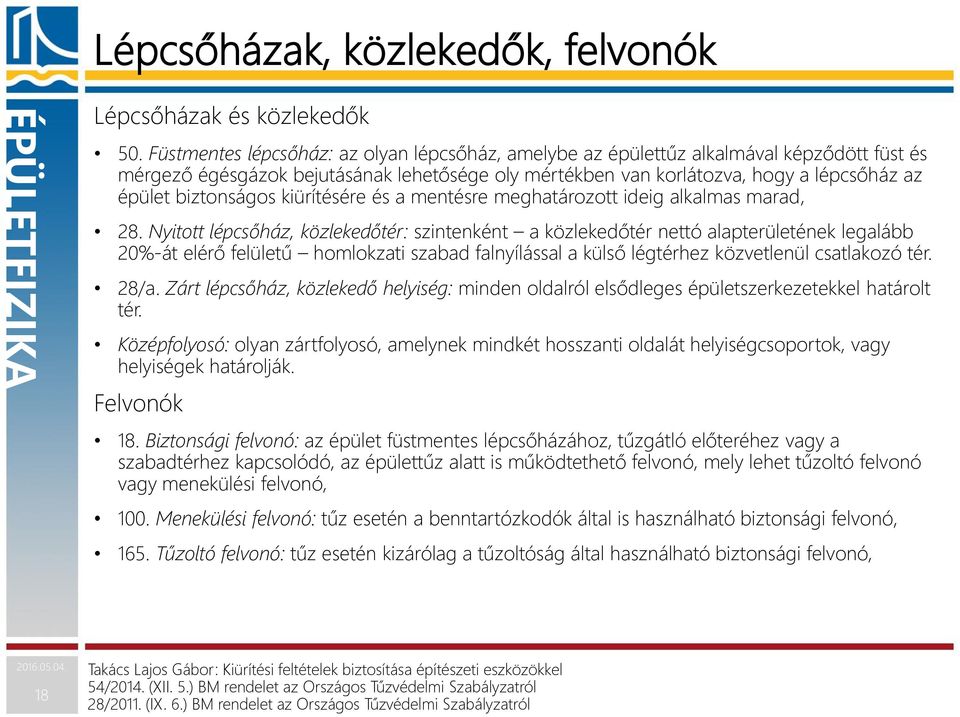

18 Lépcsőházak, közlekedők, felvonók Lépcsőházak és közlekedők 50. Füstmentes lépcsőház: az olyan lépcsőház, amelybe az épülettűz alkalmával képződött füst és mérgező égésgázok bejutásának lehetősége oly mértékben van korlátozva, hogy a lépcsőház az épület biztonságos kiürítésére és a mentésre meghatározott ideig alkalmas marad, 28. Nyitott lépcsőház, közlekedőtér: szintenként a közlekedőtér nettó alapterületének legalább 20%-át elérő felületű homlokzati szabad falnyílással a külső légtérhez közvetlenül csatlakozó tér. 28/a. Zárt lépcsőház, közlekedő helyiség: minden oldalról elsődleges épületszerkezetekkel határolt tér. Középfolyosó: olyan zártfolyosó, amelynek mindkét hosszanti oldalát helyiségcsoportok, vagy helyiségek határolják. Felvonók 18. Biztonsági felvonó: az épület füstmentes lépcsőházához, tűzgátló előteréhez vagy a szabadtérhez kapcsolódó, az épülettűz alatt is működtethető felvonó, mely lehet tűzoltó felvonó vagy menekülési felvonó, 100. Menekülési felvonó: tűz esetén a benntartózkodók által is használható biztonsági felvonó, 165. Tűzoltó felvonó: tűz esetén kizárólag a tűzoltóság által használható biztonsági felvonó, 18 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

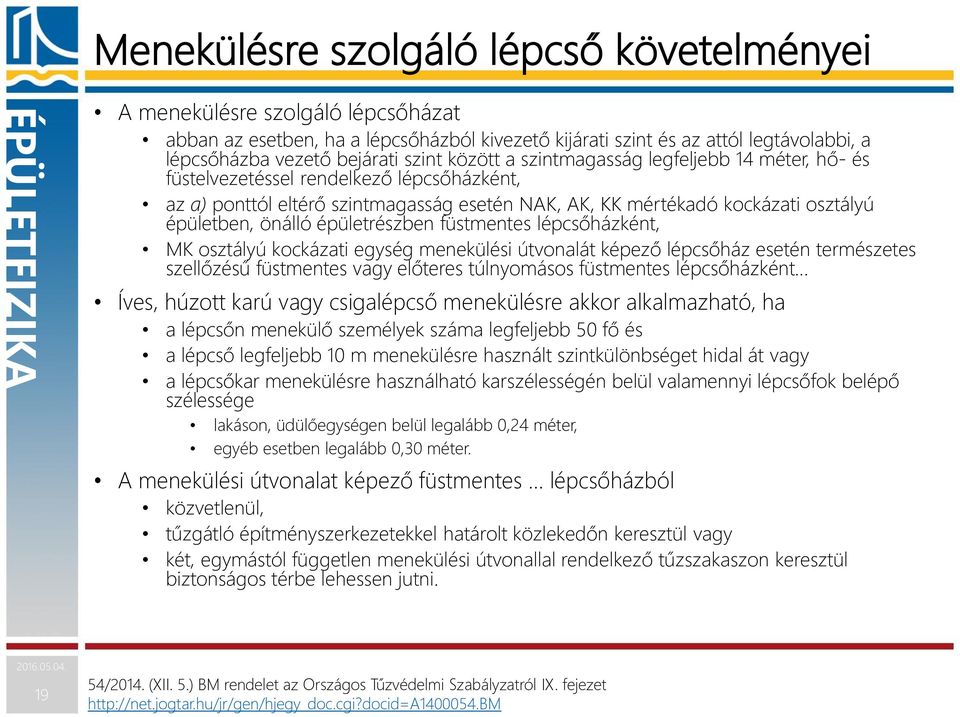

19 Menekülésre szolgáló lépcső követelményei A menekülésre szolgáló lépcsőházat abban az esetben, ha a lépcsőházból kivezető kijárati szint és az attól legtávolabbi, a lépcsőházba vezető bejárati szint között a szintmagasság legfeljebb 14 méter, hő- és füstelvezetéssel rendelkező lépcsőházként, az a) ponttól eltérő szintmagasság esetén NAK, AK, KK mértékadó kockázati osztályú épületben, önálló épületrészben füstmentes lépcsőházként, MK osztályú kockázati egység menekülési útvonalát képező lépcsőház esetén természetes szellőzésű füstmentes vagy előteres túlnyomásos füstmentes lépcsőházként Íves, húzott karú vagy csigalépcső menekülésre akkor alkalmazható, ha a lépcsőn menekülő személyek száma legfeljebb 50 fő és a lépcső legfeljebb 10 m menekülésre használt szintkülönbséget hidal át vagy a lépcsőkar menekülésre használható karszélességén belül valamennyi lépcsőfok belépő szélessége lakáson, üdülőegységen belül legalább 0,24 méter, egyéb esetben legalább 0,30 méter. A menekülési útvonalat képező füstmentes lépcsőházból közvetlenül, tűzgátló építményszerkezetekkel határolt közlekedőn keresztül vagy két, egymástól független menekülési útvonallal rendelkező tűzszakaszon keresztül biztonságos térbe lehessen jutni /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról IX. fejezet

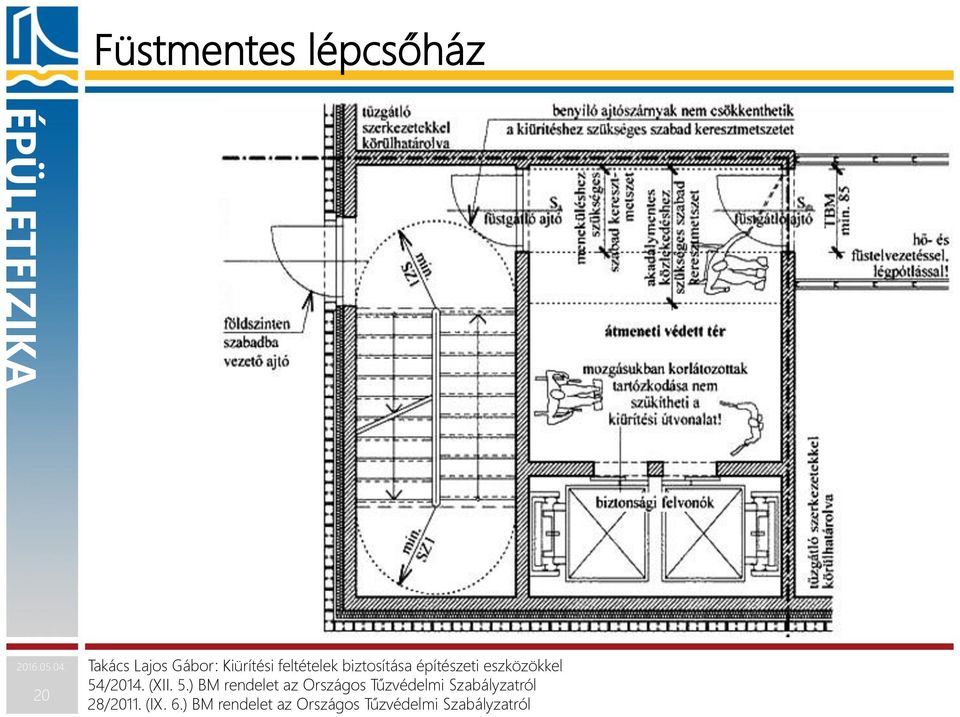

20 Füstmentes lépcsőház 20 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

21 A kiürítési létszámadatai Létszám meghatározás Építészeti program alapján Tényleges befogadóképesség alapján Táblázat alapján (OTSZ 7. melléklet, 2. táblázat) Speciális kategória: Tömegtartózkodásra szolgáló építmény: olyan építmény, amelyben tömegtartózkodásra szolgáló helyiség van, vagy amelyen bármikor egyidejűleg 300 főnél több személy tartózkodása várható. Tömegtartózkodásra szolgáló helyiség: egyidejűleg 300 főnél nagyobb befogadóképességű helyiség. 21 Takács Lajos Gábor: Kiürítési feltételek biztosítása építészeti eszközökkel 253/1997. (XII. 20.) Korm. Rendelet OTÉK,

22 A kiürítési létszámadatai Rendeltetés Fő/m 2, egyéb Megjegyzés Gépkocsi parkoló terület 1 fő/gépkocsi Ha a tárolt gépjárművek használói jellemzően a hozzá tartozó épület használóiból állnak, az épületben tartózkodók létszámához a parkoló létszámát nem kell hozzáadni. Lakás 4 fő/lakás A létszám figyelembe veszi azon esetet, amikor a normál használattól eltérő tevékenység folyik a lakásban, (házibuli, rendezvény) mely a tényleges lakószám növekedésével jár. Iroda 1 fő/ minden megkezdett 6 m 2 Nagyteres irodáknál is érvényes fajlagos létszám. Tárgyalók 1 fő/3 m 2 Ha a tárgyalók használói jellemzően a hozzá tartozó épület használóiból állnak, az épületben tartózkodók létszámához csak a tárgyalóknál figyelembe vett létszám felét kell hozzáadni. Bevásárló központok, raktáráruházak, üzletek 1 fő/5 m 2 Valamennyi, a vásárlók által használt térrész alapterületét számításba kell venni, különösen az eladótereket és a közlekedőket. A vizes helyiségeket és a kizárólag raktározásra szolgáló területeket figyelmen kívül lehet hagyni. Előcsarnokok általában, Előcsarnokok olyan rendeltetés esetén, ahol az egymást követő rendezvények, események miatt nagylétszámú ember várakozhat Fekvőbeteg ellátó egészségügyi intézmény helyiségei, emeletei, tűzszakaszai, épületei Kiállítóterek, (múzeum, kiállítás, galéria) kiállító helyiségei 2 fő/1 m 2 Különösen stadionok, színházak, középületek esetén a tűzszakasz 4 fő/1m 2 vagy épület befogadóképességéhez legalább a fenti létszám felét szükséges figyelembe venni. A betegágyszám kétszerese 1 fő/2 m 2 A fajlagos mutatóba a betegek mellett a látogatók és az intézmény dolgozói is beletartoznak. 2 A megadott adat a legkedvezőtlenebb, ülőhely nélküli elrendezésre Éttermek és többcélú termek 1 fő/1,5 m vonatkozik. Diszkók, popkoncertek, szabadtéri 2 A látogatók rendelkezésére álló, a rögzítetten beépített bútorokkal 4 fő/m tömegrendezvények ülőhelyek nélkül csökkentett nettó hasznos alapterület. Lelátó tribünök állóhellyel 4 fő/m 2 A közlekedőátjárók nélkül. Ülőhelyek + Az ülőhelyek közötti közlekedőkön és a karzaton is tartózkodást Templomok, vallási létesítmények rendezvényterei 1 fő/1 m 2 feltételezve. 2 Valamennyi, a közönség által szabadon használt terület és vízfelület Uszodák, élményfürdők, gyógyfürdők medenceterei 1 fő/3 m figyelembevételével /2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról IX. fejezet

23 Kiürítési időtartamok számítása Az első szakasz időtartamát az útszakaszok hossza és az ajtók átbocsátó képessége alapján, a tűzszakasz, létesítmény legkedvezőtlenebb helyiségeire kell meghatározni elhelyezkedés, belső kialakítás, eltávolítandó személyek száma Második szakasz időtartamát az utak hossza, a lépcsők, a szabadba, illetve a különböző terekbe vezető ajtók átbocsátó képessége alapján az építményre vagy az abban levő legkedvezőtlenebb tűzszakaszra kell meghatározni az elhelyezkedés, az építészeti kiképzés, az eltávolítandó személyek száma alapján a kiürítés megengedett időtartama (perc), ha a kockázati egység kockázati osztálya NAK AK KK MK Első szakasz 1,0 1,5 1,5 1,0 Második szakasz 6,0 8,0 6,0 6, /2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról 54/2014. (XII. 5.) BM rendelet az Országos Tűzvédelmi Szabályzatról IX. fejezet

24 Haladási sebességek, átbocsátóképesség Figyelembe vehető haladási sebességek A helyiségben egy főre jutó alapterület, [m 2 ] Vízszintes haladású sebesség, [m/perc] Haladás lépcsőn, [m/perc] (Útvonalhosszként a szintkülönbség háromszorosát kell figyelembe venni.) lefelé felfelé Fajlagos átbocsátóképesség Ajtóknál és lépcsőn magyar statisztikai adat alapján 1 perc alatt 60 cm széles sávon 25 fő azaz 41,7 fő/m/perc 24 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

25 Első szakasz útszakaszok hossza alapján ahol: t 1a = t 1a : a helyiség kiürítésének időtartama a legtávolabbi tartózkodási helytől a hozzá legközelebb eső kijáratig terjedő útvonalon, [perc] s i1 : a fenti útvonalon az egyes útszakaszok hossza, az úttengelyeken mérve [m] v i : az egyes útszakaszokhoz tartozó haladási sebességek, [m/perc] t 1meg : a kiürítés első szakaszára megengedett időtartama [perc] n i=1 Si1 v i t 1meg 25 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

26 Első szakasz ajtó átbocsátó képessége ahol: t 1b = N i kx i t 1meg t 1b : a helyiségnek vagy egy részének kiürítési időtartama az ajtók átbocsátó képessége alapján, [perc] N 1 : a kijáratonként eltávolítandó személyek száma [fő] k: a kijáratok átbocsátó képessége: 41,7 fő/(m*min) (percenként 25 fő, 0,6 m-es sávnyílás szélességen) x 1 : az N 1 -hez tartozó kijáratok szélességeinek összege, [m] t 1meg : a kiürítés első szakaszára megengedett időtartama [perc] 26 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

27 Második szakasz útszakaszok hossza alapján ahol: t 2a = t 1ma + t 2a : az ellenőrzött tűzszakasz vagy építmény kiürítési időtartama az útvonalak hossza alapján, [perc] t 1ma : a helyiségnek az első szakaszban számított kiürítési időtartamai közül a legnagyobbik, [perc] s i2 : annak a helyiségnek a legtávolabbi kijáratától a szabadba vezető kijáratig vett útvonalainak együttes hossza az úttengelyen mérve, amely a legnagyobb t 2a értéket adja, [m] v i : a számításba vett útvonalhoz tartozó haladási sebességek [m/perc] t 2meg : a kiürítés második szakaszára megengedett időtartam, [perc] n i=1 Si2 v i t 2meg 27 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

28 Második szakasz lépcsők alapján ahol: t 2b = t y1 + N 2 kx 2 + t 2b : az ellenőrzött tűzszakasz vagy építmény kiürítési időtartama, a lépcsők átbocsátóképessége alapján, [perc] t y1 : a lépcső eléréséhez szükséges idő a hozzá legközelebb eső helyiség legközelebbi ajtajától mérve, útszakaszok alapján, [perc] N 2 : a legnagyobb létszámot befogadó szintről a számításba vett lépcsőkön eltávolítandó személyek száma, s i3 : a lépcső és a lépcsőtől a szabadba vezető kijáratig tartó útvonalak hossza az úttengelyen mérve, [m] k: a lépcső átbocsátóképessége megegyezik, mint a kijáratoknál, x 2 : a lépcsőkar(ok) szabad szélessége, [m] v i : az útvonalhoz tartozó haladási sebességek [m/min] n i=1 Si3 v i t 2meg 28 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

29 Második szakasz ajtók átbocsátóképessége ahol: t 2c = t y2 + N 3 kx 3 t 2meg t 2c : az ellenőrzött tűzszakasz vagy építmény kiürítési időtartama a szabadba vezető ajtók átbocsátóképessége alapján, [perc] t y2 : a szabadba vezető ajtó eléréséhez szükséges idő, a tűzszakasz helyiségei közül - a kiürítésnél számításba vett - a szabadba vezető ajtóhoz legközelebb eső helyiség ajtajától mérve, [perc] N 3 : az ellenőrzött tűzszakaszból, építményből eltávolítandó személyek száma, k: a szabadba vezető ajtók átbocsátóképessége x 3 : a szabadba vezető kijáratok szabad nyílásszélességének összege, [m] 29 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról

30 Számonkérés és értékelés A kurzusra aláírást csak az a hallgató kaphat, aki a félévközi gyakorlati zárthelyi feladatot elkészítette. A hallgatók a félév során pontokat gyűjtenek: az órákon való jelenlétükkel 15 pontot, a félévközi gyakorlati zárthelyin 15 pontot, a házi feladattal 15 pontot, házi feladatok leadási határideje: :00 a vizsga megírásával 55 pontot szerezhetnek, 2. vizsgahét kedd 14:00 D fő 3. vizsgahét szerda 09:00 D fő 4. vizsgahét kedd 14:00 D fő 5. vizsgahét szerda 09:00 D fő 6. vizsgahét kedd 08:30 D fő Így összesen 100 pont gyűjthető össze. A kurzusjegy 60 ponttól 2-es, 70 ponttól 3-as, 80 ponttól 4-es és 90 ponttól 5-ös. 30 Lásd: tanulmányi követelmények!

31 Vizsga 13 2 pont 6 5 pont 56 pont 60 perc 31

32 Vizsga 13 2 pont 6 5 pont 56 pont 60 perc 32
