Üzemeltetési utasítás

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Üzemeltetési utasítás"

Átírás

1 Hajtóműves motorok \ pari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások MOVTRAC B kezelőkészülék FBG11B GA3A Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók A piktogramok magyarázata Rendeltetésszerű használat Használaton kívül helyezés, megsemmisítés Biztonsági tudnivalók Telepítés és üzembe helyezés Üzemeltetés és szerviz Üzembe helyezés Opcionális kezelőkészülék Az FBG11 kezelőkészülék elvi használata FBG alapjel-állítás és külső alapjel-megadás Üzembe helyezés az FBG kezelőkészülékkel Paraméterlista Üzemeltetés és szerviz Készülékinformációk Adatmentés az FBG11B készülékkel Visszatérési kódok (r-17 r-32) Állapotkijelzések Szószedet A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 3

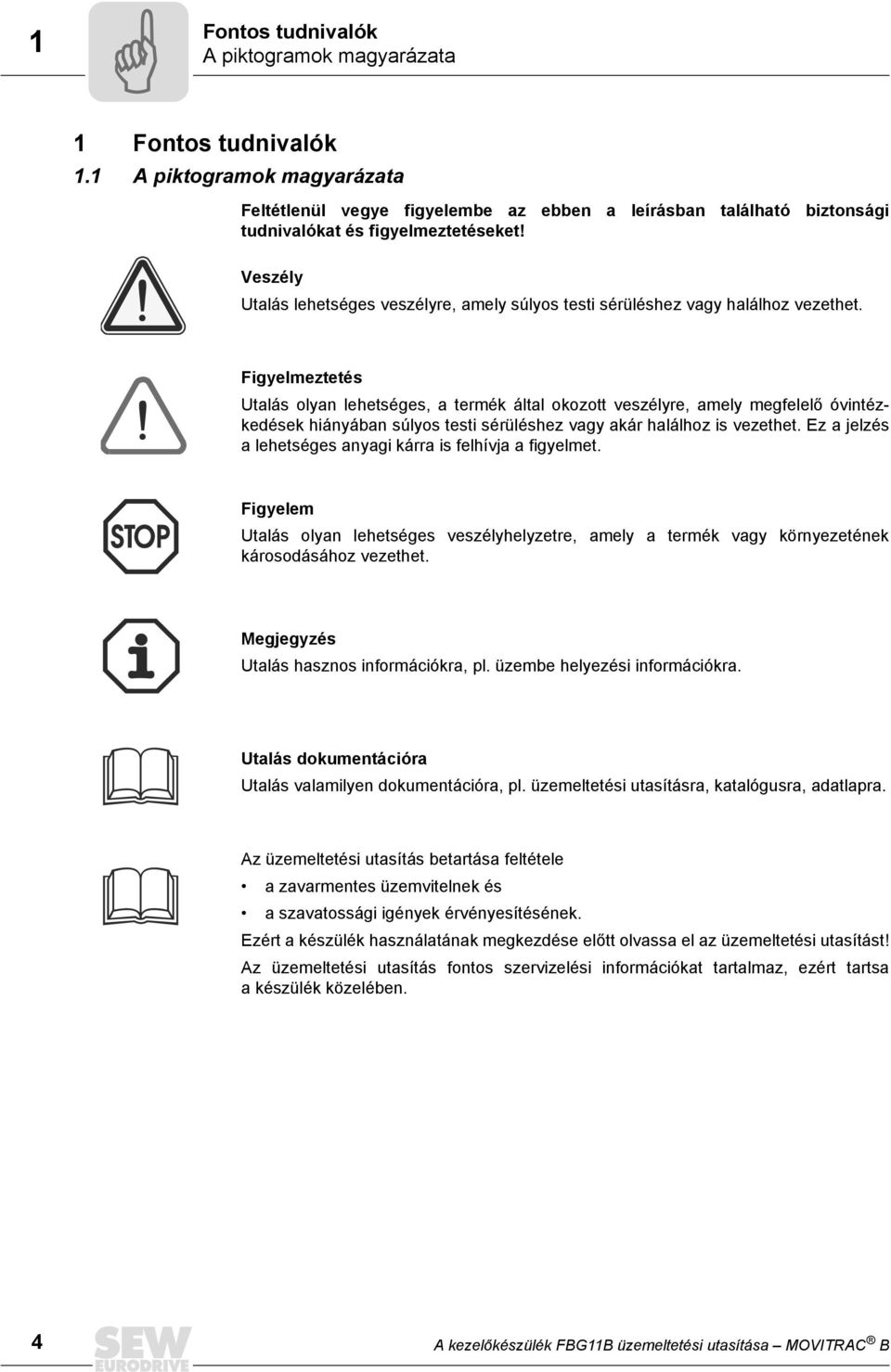

4 1 Fontos tudnivalók A piktogramok magyarázata 1 Fontos tudnivalók 1.1 A piktogramok magyarázata Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Veszély Utalás lehetséges veszélyre, amely súlyos testi sérüléshez vagy halálhoz vezethet. Figyelmeztetés Utalás olyan lehetséges, a termék által okozott veszélyre, amely megfelelő óvintézkedések hiányában súlyos testi sérüléshez vagy akár halálhoz is vezethet. Ez a jelzés a lehetséges anyagi kárra is felhívja a figyelmet. Figyelem Utalás olyan lehetséges veszélyhelyzetre, amely a termék vagy környezetének károsodásához vezethet. Megjegyzés Utalás hasznos információkra, pl. üzembe helyezési információkra. Utalás dokumentációra Utalás valamilyen dokumentációra, pl. üzemeltetési utasításra, katalógusra, adatlapra. Az üzemeltetési utasítás betartása feltétele a zavarmentes üzemvitelnek és a szavatossági igények érvényesítésének. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizelési információkat tartalmaz, ezért tartsa a készülék közelében. 4 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

5 Fontos tudnivalók Rendeltetésszerű használat Rendeltetésszerű használat Az SEW-EURODRVE frekvenciaváltói háromfázisú váltakozó áramú motorokat üzemeltetnek. Ezeknek a motoroknak alkalmasaknak kell lenniük frekvenciaváltóval történő üzemeltetésre. A frekvenciaváltóra ne csatlakoztasson egyéb terhelést. A frekvenciaváltók kapcsolószekrénybe telepítendő készülékek. A műszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. Az üzembe helyezés (a rendeltetésszerű üzem megkezdése) mindaddig tilos, amíg meg nem állapítják, hogy a gép betartja az elektromágneses összeférhetőségről szóló 89/336/EGK irányelvet a végtermék megfelel a gépekről szóló 89/392/EGK irányelvnek, figyelembe véve az EN 624 szabványt is Alkalmazási környezet Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: A robbanásveszélyes helyen történő alkalmazás. Az EN 6721 szerinti káros anyagokat, pl. olajokat, savakat, gázokat, gőzöket, porokat, sugárzásokat tartalmazó területeken történő alkalmazás. Az EN szabvány követelményeit meghaladó mechanikai rezgő és lökésszerű igénybevételt jelentő környezetben történő alkalmazás. Olyan alkalmazás, ahol a frekvenciaváltónak gép- és személyvédelmi biztonsági funkciókat kell ellátnia. 1.3 Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően, anyagonként külön végezze. A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 5

6 2 Biztonsági tudnivalók Telepítés és üzembe helyezés 2 Biztonsági tudnivalók 2.1 Telepítés és üzembe helyezés 2.2 Üzemeltetés és szerviz Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. A készüléken csak villamos szakképzettséggel rendelkező személyeknek szabad telepítési, üzembe helyezési és szervizelési munkát végezni. E személyeknek előzőleg megfelelő balesetvédelmi oktatásban kell részt venniük, és figyelembe kell venniük a hatályos előírásokat (pl. EN 624, DN-VDE 1/113/16). A motor és a fék telepítése és üzembe helyezése során vegye figyelembe a megfelelő utasításokat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN 624 vagy EN ). A készülék földelése szükséges védőintézkedés. A túláramvédelmi készülék szükséges védőberendezés. A készülék eleget tesz az EN szabvány erősáramú és elektronikai csatlakozások biztonságos leválasztására vonatkozó összes követelményének. A biztonságos leválasztás biztosításához az összes csatlakoztatott áramkörnek szintén teljesítenie kell a biztonságos leválasztás követelményeit. Alkalmas megoldásokkal, pl. az elektronikai kapocstömb lehúzásával gondoskodjon arról, hogy a csatlakoztatott motor ne induljon el önműködően, amikor a frekvenciaváltóra rákapcsolják a hálózati feszültséget. A védőburkolat eltávolítása előtt válassza le a készüléket a hálózatról. A készülékben a tápfeszültség lekapcsolása után akár 1 percig is veszélyes feszültség lehet. Eltávolított védőburkolat esetén a készülék védettségi fokozata P, a vezérlőelektronika kivételével minden egység veszélyes feszültség alatt áll. Üzemeltetés közben a készüléknek zárva kell lennie. Bekapcsolt állapotban a kimeneti kapcsokon és az azokra csatlakoztatott kábeleken és motorkapcsokon veszélyes feszültség lehet. Ez a veszély akkor is fennáll, ha a készülék le van tiltva és a motor áll. Az összes kijelző kialvása még nem jelenti feltétlenül azt, hogy a készülék feszültségmentes. A mechanikai akadályok vagy a készüléken belüli biztonsági funkciók a motor leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás (reset) következtében a hajtás önműködően ismét elindulhat. Ha ez a hajtott gép esetében biztonsági okokból nem megengedhető, akkor a hibaelhárítás előtt a készüléket le kell választani a hálózatról. A frekvenciaváltó kimenetén csak letiltott végfokozat esetén kapcsoljon. 23 V-os egyfázisú váltakozó áramú készülékeknél: A hálózat két bekapcsolása között legalább 2 percnek el kell telnie. 6 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

7 Üzembe helyezés Opcionális kezelőkészülék 3 3 Üzembe helyezés 3.1 Opcionális kezelőkészülék Előkészületek és segédeszközök a kezelőkészülékkel rendelkező MOVTRAC B esetében Ellenőrizze a szerelést (Szerelés c. fejezet). Csatlakoztassa a hálózatot és a motort. A jelvezetékeket ne csatlakoztassa! Kapcsolja be a hálózatot. A kijelzőn Stop felirat látható. Programozza a jelkapcsokat. Állítsa be helyesen a paramétereket (pl. rámpák). Ellenőrizze a beállított kapocskiosztást (P61 P622). Kapcsolja ki a hálózatot. Csatlakoztassa a jelvezetékeket. Kapcsolja be a hálózatot. Az üzembe helyezés során a frekvenciaváltó automatikusan módosít bizonyos paraméterértékeket A kezelőkészülék funkciói A FEL / LE / ENTER / OUT gombokkal lehet mozogni a menüben. A RUN és STOP/RESET gombok a hajtás vezérlésére szolgálnak. Az alapjel-állító az alapjel megadására szolgál. FEL/LE: a szimbólumok kiválasztása és az értékek módosítása. RUN STOP RESET ENTER / OUT: a szimbólumok vagy paramétermenük aktiválása és deaktiválása. A "RUN" gombbal indítható a hajtás. A "STOP/RESET" gomb a hibák törlésére és a hajtás megállítására szolgál. STOP RESET A STOP/RESET gombnak prioritása van a kapcsokon vagy az interfészen át történő engedélyezéssel szemben. Ha a hajtást a STOP/RESET gombbal állítjuk le, akkor azt a RUN gombbal ismét engedélyezni kell. A hálózat ki- és bekapcsolása után a frekvenciaváltó ismét engedélyezve van! RUN Hiba és előre programozott hibareakció esetén a STOP/RESET gombbal végezhető el a visszaállítás. A hajtás ezután le van tiltva, elindításhoz ismét engedélyezni kell a RUN gombbal. Ha a hajtást a STOP/RESET gombbal állították le, akkor a kijelzőn Stop felirat villog. Ez azt jelzi, hogy a hajtást a "RUN" gomb megnyomásával engedélyezni kell. A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 7

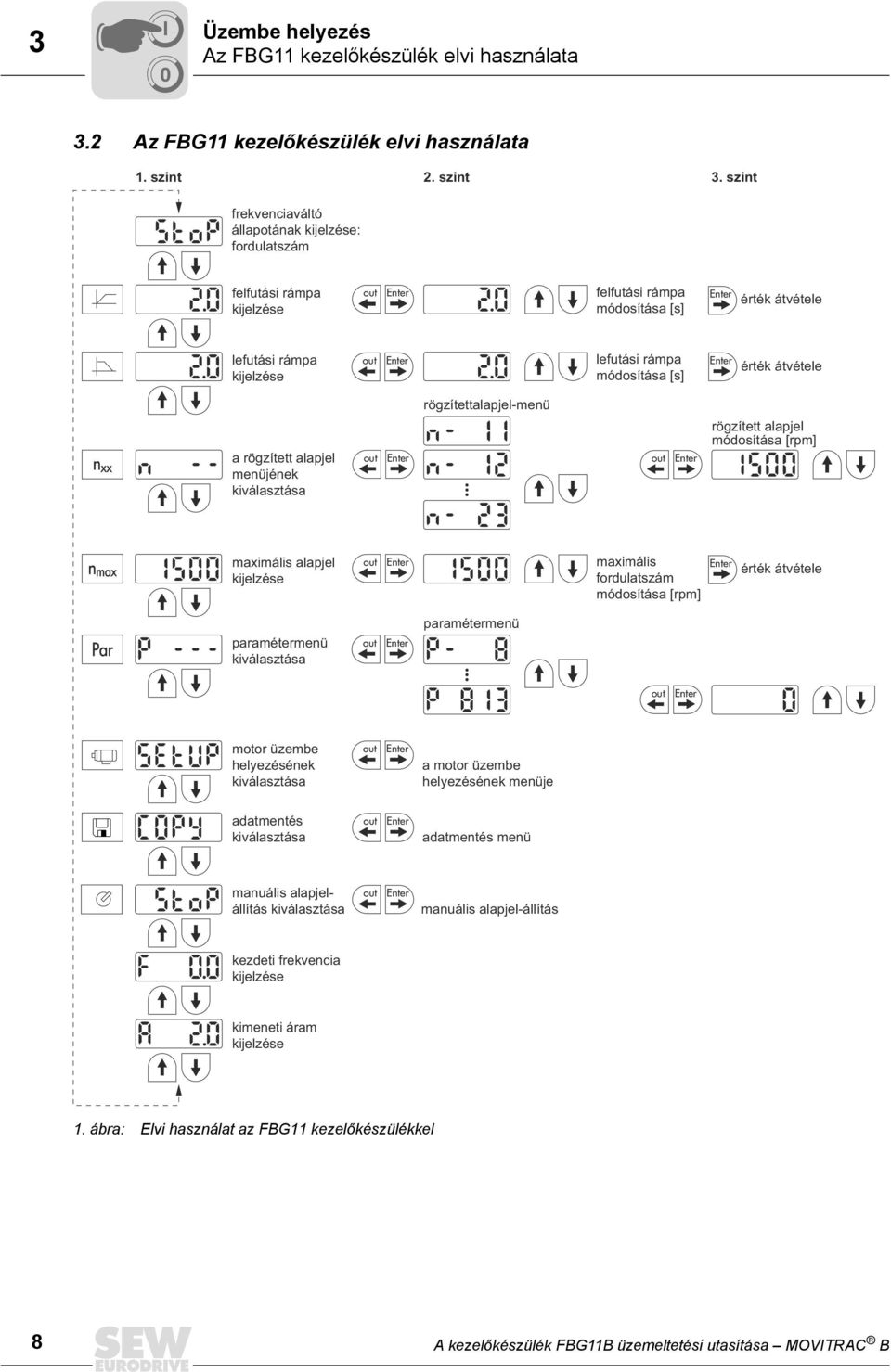

8 3 Üzembe helyezés Az FBG11 kezelőkészülék elvi használata 3.2 Az FBG11 kezelőkészülék elvi használata 1. szint 2. szint 3. szint frekvenciaváltó állapotának kijelzése: fordulatszám felfutási rámpa kijelzése felfutási rámpa módosítása [s] érték átvétele lefutási rámpa kijelzése lefutási rámpa módosítása [s] érték átvétele rögzítettalapjel-menü n xx a rögzített alapjel menüjének kiválasztása rögzített alapjel módosítása [rpm] n max maximális alapjel kijelzése maximális fordulatszám módosítása [rpm] érték átvétele Par paramétermenü kiválasztása paramétermenü motor üzembe helyezésének kiválasztása a motor üzembe helyezésének menüje adatmentés kiválasztása adatmentés menü manuális alapjelállítás kiválasztása manuális alapjel-állítás kezdeti frekvencia kijelzése kimeneti áram kijelzése 1. ábra: Elvi használat az FBG11 kezelőkészülékkel 8 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

9 Üzembe helyezés FBG alapjel-állítás és külső alapjel-megadás A menük használata Kiválasztott (aktivált) állapotban a szimbólumba integrált LED világít. A csak értéket kijelző szimbólumok esetén az aktuális érték azonnal megjelenik a kijelzőn. Paraméterek módosítása A szimbólum kiválasztása és az ENTER gomb megnyomása után választható ki a kívánt paraméter. A paraméterérték módosításához még egyszer meg kell nyomni az ENTER gombot. Az érték és a hozzá tartozó szimbólum LED-jének villogása jelzi, hogy módosítható az érték. Ha még egyszer megnyomjuk az ENTER gombot, az érték aktiválódik, és nem villog többé Állapotkijelzések Ha az aktuális állapot a "hajtás engedélyezve", akkor a kijelző a számított motorfordulatszámot mutatja. Hajtásszabályozás letiltva: off Hajtás nincs engedélyezve: StoP Hajtás engedélyezve: 8888 (tényleges fordulatszám) Gyári beállítás folyamatban: SEt Nyugalmi áram: dc 24 V-os üzem: 24U Hibajelzés Hiba fellépése esetén a kijelzés megváltozik, és a kijelzőn villogva megjelenik a hibakód, pl. F-11 (a hibakódok listáját lásd az Üzemeltetés és szerviz c. fejezetben). Aktív üzembe helyezés esetén azonban ez nem történik meg Figyelmeztetések Egyes paramétereket nem lehet bármilyen üzemmódban megváltoztatni. Ha mégis megpróbáljuk, akkor a kijelzőn r-19 r-32 jelenik meg. A kijelzés az adott műveletnek megfelelő kódot mutatja, pl. r-28 (szabályozótiltás szükséges). A figyelmeztetések listája az Üzemeltetés és szerviz c. fejezetben található. 3.3 FBG alapjel-állítás és külső alapjel-megadás FBG alapjel-állítás a kezelőkészüléken (helyi kézi üzem): villog a LED Külső alapjel-megadás Vezérlés módja: kapcsok soros interfész az A11/A12-re kötött alapjel-potenciométer A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 9

10 3 Üzembe helyezés FBG alapjel-állítás és külső alapjel-megadás FBG alapjel-állítás "Kézi alapjel-állítás" esetén csak a következők hatásosak: P122 FBG manual operation (kézi üzemmód) "RUN" és "STOP/RESET" nyomógomb alapjel-állító Ha aktiválva van a kézi alapjel-állítás, akkor villog a LED és a szimbólum. A legkisebb fordulatszám a P31 Minimum speed (minimális fordulatszám) paraméterrel, a maximális fordulatszám az n max szimbólummal korlátozható. Hiba fellépése után a visszaállítás történhet a "STOP/RESET" gombbal, a kapcsokon át vagy az interfészen át. A visszaállítást követően ismét aktív a "kézi alapjel-állítás" üzemmód. A hajtás leállítva marad. A kijelzőn villogó Stop felirat jelzi, hogy a hajtást ismét engedélyezni kell a "RUN" gombbal. A P76 Locking Run/Stop-keys (RUN/STOP gombok reteszelése) paraméter a "kézi alapjel-állítás" üzemmódban hatástalan. Az FBG11B kezelőkészülék lehúzása leállítási reakciót vált ki Külső alapjel-megadás Megadott forgásirány Fordulatszámalapjel Forgásirányengedélyezés RS-485 vagy SBus útján A forgásirány a következőképpen adható meg: "Jobbra/állj" és "balra/állj" ha a P11 Control signal source (alapjel-forrás) paraméter = TERMNALS (kapcsok) vagy ha a P11 Control signal source (alapjel-forrás) paraméter = 3 WRE-CONTROL (3 vezetékes vezérlés). Az alapjel előjele a folyamatadat-szóban ha a P11 Control signal source (vezérlésforrás) paraméter = RS-485 or SBUS és a P1 Setpoint source (alapjel-forrás) paraméter = RS-485 or SBUS. A fordulatszám-alapjel a következőképpen adható meg: Alapjel-állító (ha a P121 Addition Setpoint a. (járulékos alapjel-állító) paraméter értéke ON (be)) P1 Setpoint source (alapjel-forrás) rögzített alapjelek rögzített alapjelek analóg bemenettel az SBus vagy az RS-485 folyamatadatszava motoros potenciométer Unipoláris alapjel-források: UNPOL./FX.SETPT (unipol/rögzített alapjel) MOTORPOTENTOM. (motoros potenciométer) FX.SETPT+A1 (rögz. alapjel+a1) FX.SETPT*A1 (rögz. alapjel*a1) FREQUENCY NPUT (frekvenciabemenet) A forgásirány a JOBBRA ill. a BALRA kapoccsal adható meg. Bipoláris alapjel-források: BPOL./FX.SETPT (bipol/rögzített alapjel) RS485 SBUS A forgásirányt az alapjel határozza meg. A JOBBRA vagy a BALRA kapocsra az engedélyezéshez van szükség. 1 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

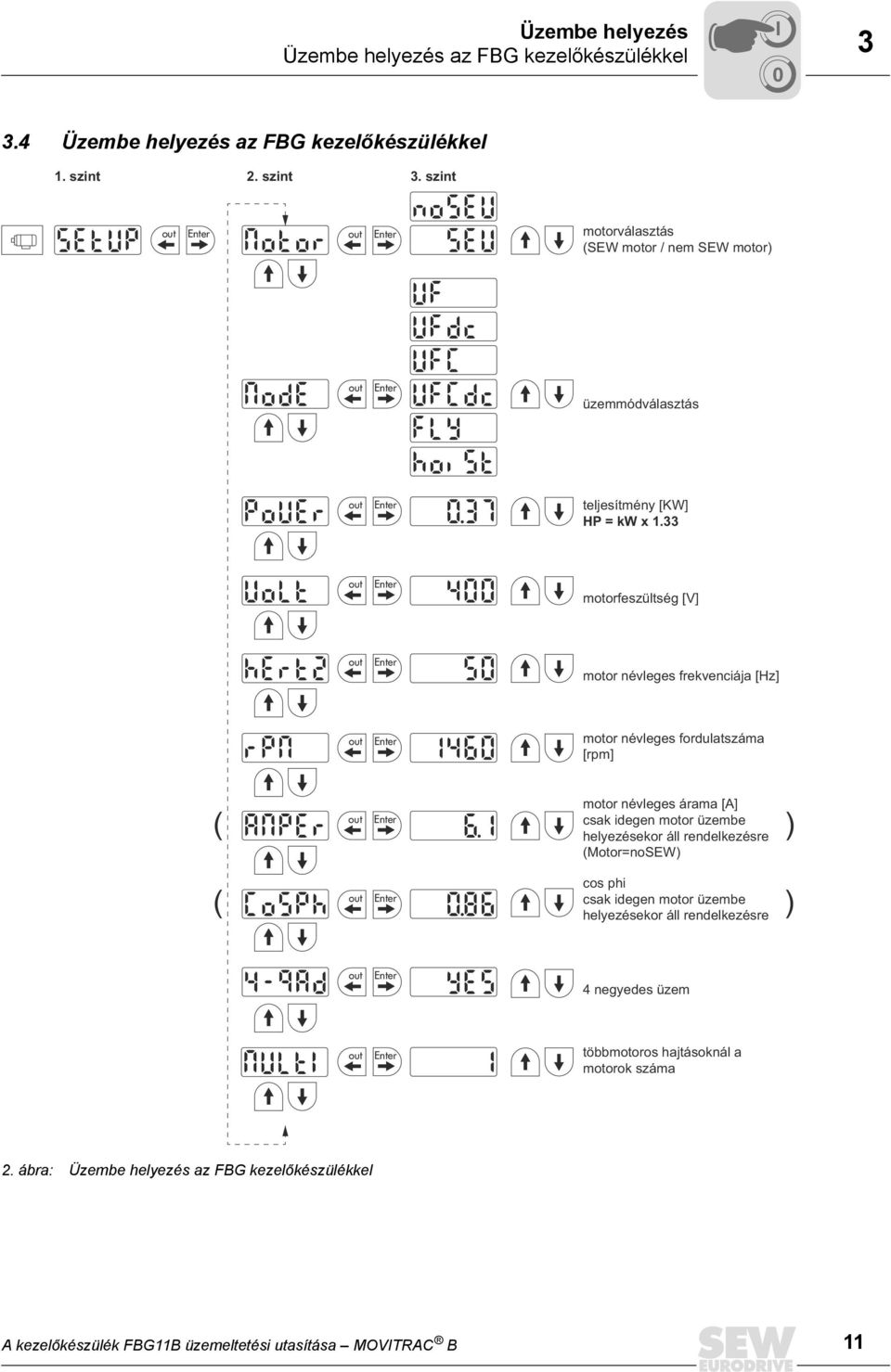

11 Üzembe helyezés Üzembe helyezés az FBG kezelőkészülékkel Üzembe helyezés az FBG kezelőkészülékkel 1. szint 2. szint 3. szint motorválasztás (SEW motor / nem SEW motor) üzemmódválasztás teljesítmény [KW] HP = kw x 1.33 motorfeszültség [V] motor névleges frekvenciája [Hz] motor névleges fordulatszáma [rpm] ( motor névleges árama [A] csak idegen motor üzembe helyezésekor áll rendelkezésre ) (Motor=noSEW) cos phi csak idegen motor üzembe ( ) helyezésekor áll rendelkezésre 4 negyedes üzem többmotoros hajtásoknál a motorok száma 2. ábra: Üzembe helyezés az FBG kezelőkészülékkel A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 11

12 3 Üzembe helyezés Üzembe helyezés az FBG kezelőkészülékkel Az üzembe helyezés aktiválása Feltételek: Hajtás nincs engedélyezve: Stop (stop) Kisebb vagy nagyobb motor csatlakoztatása esetén (legfeljebb egy lépésnyi eltérés lehet a típussorozatban), a motor névleges teljesítményéhez legközelebb álló értéket kell választani. Az üzembe helyezés befejezéséhez az OUT gombbal vissza kell térni a főmenübe V/f CHARACTER (U/f jelleggörbe) Az üzemmód standard beállítása U/f jelleggörbe. Ezt az üzemmódot olyankor használja, ha nincsenek speciális követelmények, ill. olyan alkalmazásoknál, amelyeknél nagy maximális fordulatszám a követelmény VFC A frekvenciaváltót VFC vagy VFC + DC fék üzemmódban kell üzembe helyezni, az alábbiak érdekében: nagy forgatónyomaték tartós üzem kis frekvencián pontos szlipkompenzáció dinamikusabb tulajdonságok Ehhez az üzembe helyezés során a P-1 menüpontban a VFC vagy VFC + DC fék üzemmódot kell kiválasztani Többmotoros hajtás üzembe helyezése A többmotoros hajtások feltétele, hogy kizárólag azonos SEW motorokat építsenek be. Állítsa be a motor üzembe helyezésének Multi paraméterét a csatlakoztatott motorok számának megfelelően Csoporthajtás üzembe helyezése Az U/f jelleggörbe üzemmódban a frekvenciaváltón üzemeltethető aszinkronmotorcsoport. Vegye figyelembe a következőket: válassza ki a V/f (U/f) üzemmódot a legnagyobb motor teljesítményét állítsa be kapcsolja ki a P32 / P33 automatikus kimérést a P321 / P331 növelést (boost) állítsa nullára a P322 / P332 R kompenzációt állítsa nullára a P324 / P334 szlipkompenzációt állítsa nullára a P33 / P313 áramkorlátozást állítsa a motorok összesített áramának 1,5-szeresére A frekvenciaváltó ebben az üzemmódban szlipkompenzáció nélkül, állandó U/f aránnyal üzemel. A paraméter-beállítások minden csatlakoztatott motorra érvényesek. 12 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

13 Üzembe helyezés Paraméterlista Paraméterlista A kezelőkészülékkel is kijelezhető és módosítható paramétereket a K (kezelőkészülék) oszlopban az alábbiak jelölik: L: teljes menü S: rövid menü P: piktogram a kezelőkészüléken Ha van választási lehetőség, akkor a gyári beállítás félkövér betűvel van kiemelve. Sz. K ndex Név Tartomány / gyári beállítás Üzembe dec. Kijelzés MOVTOOLS MotionStudio helyezés utáni érték Kijelzett értékek (csak olvasható) _ Folyamatadatok 8318 Fordulatszám [1/min] (előjeles) Frekvencia (előjeles) [Hz] Kimeneti áram (absz. [% N ] érték) Effektív áram [% N ] (előjeles) 8 L 8325 Közbensőköri [V] feszültség Kimeneti áram [A] 1_ Állapotkijelzések Frekvenciaváltó [szöveg] állapota Üzemállapot [szöveg] Hibaállapot [szöveg] 14 L 8327 Hűtőtest hőmérséklete [ C] 2_ Analóg alapjel A1 analóg bemenet [V] 3_ Bináris bemenetek 3 D bináris bemenet Fault reset (hibanyugtázás, gyári beállítás) D1 bináris bemenet CW/STOP (jobbra/állj, rögzített) D2 bináris bemenet CCW/STOP (balra/állj, gyári beállítás) D3 bináris bemenet ENABLE/STOP (engedélyezés/leállás, gyári beállítás) D4 bináris bemenet n11/n21 (gyári beállítás) D5 bináris bemenet n12/n22 (gyári beállítás) D D5 bináris bemenet Bináris kijelzés A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 13

14 3 Üzembe helyezés Paraméterlista Sz. K ndex dec. Név Tartomány / gyári beállítás Üzembe Kijelzés MOVTOOLS MotionStudio helyezés utáni érték 5_ Bináris kimenetek DO1 bináris kimenet /FAULT (hiba, gyári beállítás) DO2 bináris kimenet BRAKE RELEASED (fék ki, gyári beállítás) DO3 bináris kimenet READY FOR OPERATON (üzemkész) DO1, DO2 bináris Bináris kijelzés kimenet 7_ Készülékadatok Készüléktípus [szöveg] Névleges kimeneti [A] áram Az alapkészülék [cikkszám és verzió] firmware-verziója 8_ Hibatároló 8 L Error (hiba) t- Hibakód A múltban bekövetkezett hibákra vonatkozó háttérinformáció 9_ Buszdiagnosztika 94 L 8455 PO 1 alapjel [hex] 95 L 8456 PO 2 alapjel [hex] 96 L 8457 PO 3 alapjel [hex] P 1 tényleges érték [hex] P 2 tényleges érték [hex] P 3 tényleges érték [hex] 1 Alapjelek / integrátorok (az FBG-n csak 1. paraméterkészlet) 1_ Alapjel-előválasztás 1 S 8461 Alapjel forrása S 8462 Vezérlés forrása BPOL./FX.SETPT (bipol/rögzített alapjel) UNPOL./FX.SETPT (unipol/rögzített alapjel) RS-485 MOTOR POT. (motoros potenciométer) FX SETP + A1 (rögzített alapjel + A1) FX SETP * A1 (rögzített alapjel * A1) TERMNALS (kapcsok) RS-485 SBus 3-WRE CONTROL (3 vezetékes vezérlés) 12 L 884 Frekvenciaskálázás Beállítási tartomány,1 1 12, [khz] 11_ 1. analóg bemenet (+1 V) 11 L 8463 A1 skálázás, S 8465 A1 üzemmód L 8466 Alapjelfeszültségofszet 1 V +1 V 3 1/min ( 1 V) N-MAX ( 1 V) N-MAX ( 2 ma) N-MAX (4 2 ma) 14 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

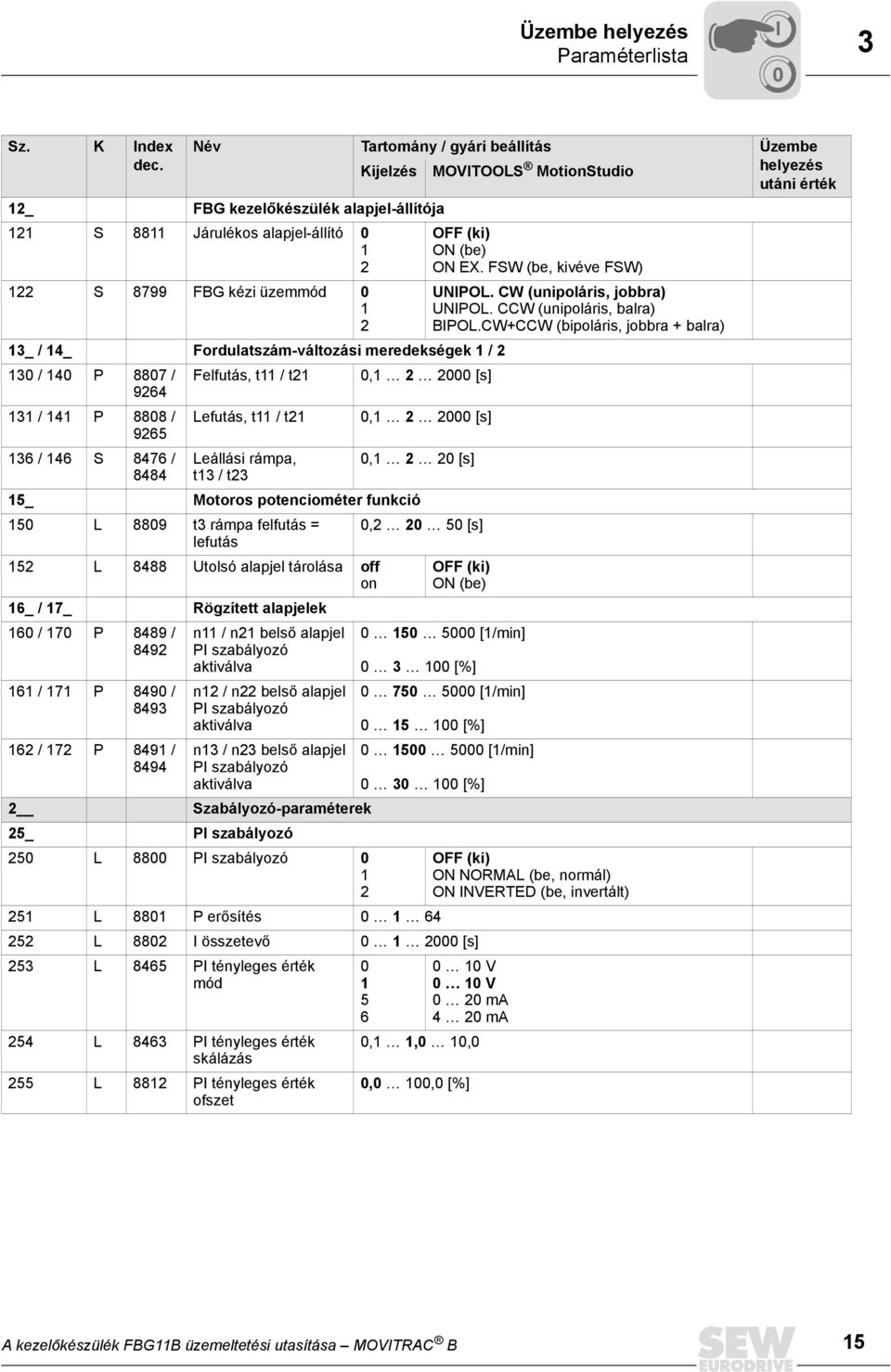

15 Üzembe helyezés Paraméterlista 3 Sz. K ndex dec. 12_ FBG kezelőkészülék alapjel-állítója 121 S 8811 Járulékos alapjel-állító S 8799 FBG kézi üzemmód _ / 14_ Fordulatszám-változási meredekségek 1 / 2 13 / 14 P 887 / Felfutás, t11 / t21,1 2 2 [s] / 141 P 888 / 9265 Lefutás, t11 / t21,1 2 2 [s] 136 / 146 S 8476 / 8484 Leállási rámpa, t13 / t23,1 2 2 [s] 15_ Motoros potenciométer funkció 15 L 889 t3 rámpa felfutás = lefutás,2 2 5 [s] 152 L 8488 Utolsó alapjel tárolása off on 16_ / 17_ Rögzített alapjelek 16 / 17 P 8489 / / 171 P 849 / / 172 P 8491 / 8494 n11 / n21 belső alapjel P szabályozó aktiválva n12 / n22 belső alapjel P szabályozó aktiválva n13 / n23 belső alapjel P szabályozó aktiválva OFF (ki) ON (be) ON EX. FSW (be, kivéve FSW) UNPOL. CW (unipoláris, jobbra) UNPOL. CCW (unipoláris, balra) BPOL.CW+CCW (bipoláris, jobbra + balra) OFF (ki) ON (be) 15 5 [1/min] 3 1 [%] 75 5 [1/min] 15 1 [%] 15 5 [1/min] 3 1 [%] 2 Szabályozó-paraméterek 25_ P szabályozó 25 L 88 P szabályozó 1 2 OFF (ki) ON NORMAL (be, normál) ON NVERTED (be, invertált) 251 L 881 P erősítés L 882 összetevő 1 2 [s] 253 L 8465 P tényleges érték mód 254 L 8463 P tényleges érték skálázás 255 L 8812 P tényleges érték ofszet Név Tartomány / gyári beállítás Üzembe Kijelzés MOVTOOLS MotionStudio helyezés utáni érték V 1 V 2 ma 4 2 ma,1 1, 1,, 1, [%] A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 15

16 3 Üzembe helyezés Paraméterlista Sz. K ndex dec. 3 Motorparaméterek (az FBG-n csak 1. paraméterkészlet) 3_ / 31_ Korlátok 1 / 2 3 / 31 L 8515 / / 311 L 8516 / / 312 P 8517 / / 313 L 8518 / 8522 ndítási/leállítási fordulatszám 1 / 2 Minimális fordulatszám 1 / 2 Maximális fordulatszám 1 / 2 15 [1/min] [1/min] [1/min] Áramkorlát 1 / 2 15 [% N ] 32_ / 33_ Motorkompenzálás 1 / 2 32 / 33 L 8523 / / 331 L 8524 / / 332 L 8525 / / 333 L 8526 / / 334 L 8527 / 8532 Automatikus kompenzálás 1 / 2 Növelés (boost) 1 / 2 R kompenzálás 1 / 2 Előmágnesezési idő 1 / 2 Szlipkompenzáció 1 / L 8834 Üresjárási lengéscsillapítás 345 / 346 L 9114 / N -U L felügyelet 1 / off on 1 [%] 1 [%] 2 [s] OFF (ki) ON (be) 5 [1/min] off on,1 5 A OFF (ki) ON (be) 43 L 8542 Üzenet = "1", ha 1 45_ P szabályozó referenciaüzenet 45 L 8813 P tényleges érték küszöb 451 L 8796 Üzenet = "1", ha 1 n < n ref n > n ref 5 Ellenőrző funkciók (az FBG-n csak 1. paraméterkészlet) 5_ Fordulatszám-ellenőrzések 1 / 2 5 / 52 L 8557 / / 53 L 8558 / 856 Név Tartomány / gyári beállítás Üzembe Kijelzés MOVTOOLS MotionStudio helyezés utáni érték 4 Referenciaüzenetek 4_ Fordulatszám-referenciaüzenetek 4 L 8539 Fordulatszámreferenciaérték 75 5 [1/min] 41 L 854 Hiszterézis 1 +5 [1/min] 42 L 8541 Késleltetési idő 1 9 [s] Fordulatszámellenőrzés 1 / 2 Késleltetési idő 1 / 2 3 P actual value < P reference (P tényleges érték < P referencia) P actual value > P reference (P tényleges érték > P referencia) OFF (ki) ON (be) 1 1 [s] 16 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

17 Üzembe helyezés Paraméterlista 3 Sz. K ndex dec. 6 Kapocskiosztás 6_ Bináris bemenetek 61 S 8336 D2 bináris bemenet : NO FUNCTON (nincs funkciója) 1: ENABLE/STOP (engedélyezés/leállás, 62 S 8337 D3 bináris bemenet D3 gyári beállítása) 63 S 8338 D4 bináris bemenet 2: CW/STOP (jobbra/állj) 64 S 8339 D5 bináris bemenet 3: CCW/STOP (balra/állj, D2 gyári beállítása) 68 S 8844 D bináris bemenet 4: n11/n21 (D4 gyári beállítása) 5: n12/n22 (D5 gyári beállítása) n13 = n11 + n12 6: FXES SETP. SELECT (fix alapjel átkapcsolás) 7: PARAMETER SET SWTCH-OVER (paraméterkészlet-átkapcsolás) 9: MOTOR POT UP (motoros pot. fel) 1: MOTOR POT DOWN (motoros pot. le) 11: /EXT. FAULT (külső hiba) 12: FAULT RESET (hibanyugtázás, D gyári beállítása) 2: SETPONT HOLD (alapjel átvétele) 26: TF RESPONSE (hőm. érzékelő üzenet, csak D5-nél) 3: CONTROLLER NHBT (szabályozótiltás) 62_ Bináris kimenetek 62 S 835 DO1 bináris kimenet : NO FUNCTON (nincs funkciója) 621 S 8351 DO2 bináris kimenet 1: /FAULT (hiba, DO1 gyári beállítása) 2: READY FOR OPERATON (üzemkész, 622 S 8916 DO3 bináris kimenet DO3 gyári beállítása) 3: OUTP.STAGE ON (végfok be) 4: ROT.FELD ON (forgómező be) 5: BRAKE RELEASED (fék ki, DO2 gyári beállítása) 9: SPEED REFERENCE (fordulatszám ref.) 11: SP.ACT.VAL.COMP. (alapj./tényl. összehas.) 23: P ACT.VALUE REF (P tényl. ref.) 7 Vezérlőfunkciók (az FBG-n csak 1. paraméterkészlet) 7_ Üzemmód 1 / 2 7 / / 8575 Üzemmód 1 / _ Nyugalmiáram-funkció 1 / 2 71 / 711 L 8576 / 8577 Nyugalmiáram-funkció 1 / 2 72_ Alapjel-állj funkció 1 / 2 72 / 723 L 8578 / / 724 L 8579 / / 725 L 858 / 8583 Név Tartomány / gyári beállítás Üzembe Kijelzés MOVTOOLS MotionStudio helyezés utáni érték Alapjel-állj funkció 1 / 2 Stop-alapjel 1 / 2 Start-ofszet 1 / 2 5% Mot off on VFC 1 VFC & HOST (VFC & emelőmű) VFC 1 & DC BRAKE (DC fék) VFC & FLY.START (VFC & repülőrajt) V/f CHARACTER (U/f jelleggörbe) V/f CHARACTER & DC BRAKE (U/f jelleggörbe & DC fék) OFF (ki) ON (be) 3 5 [1/min] 3 5 [1/min] A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 17

18 3 Üzembe helyezés Paraméterlista Sz. K ndex dec. 73_ Fékfunkció 1 / / 734 L 8749 / Fékkioldási idő 1 / 2 2 [s] / 735 L 8585 / Fékbehúzási idő 1 / 2,2 2 [s] _ Kezelés 76 L 8798 Run/Stop gombok reteszelése off on OFF (ki) ON (be) 8 Készülékfunkciók (az FBG-n csak 1. paraméterkészlet) 8_ Beállítás 8 L Rövid menü long (hosszú) short (rövid) 82 L 8594 Gyári beállítás off std All 83 L 8595 Paramétertiltás off on Statisztikai adatok nullázása 81_ Soros kommunikáció 81 L 8597 RS-485 cím RS-485 csoportcím RS-485 remote 65 [s] time 82_ Féküzem 1 / 2 82 / / negyedes üzem 1 / 2 off on 83_ Hibareakciók 83 L 869 Reakció / EXT. FAULT (külső hiba) / NO FACTORY SETTNGS (nincs gyári beállítás) 1 / BASC NTALZE (alapinicializálás) 2 / DELVERY CONDTON (kiszállítási állapot) OFF (ki) ON (be) NO (nem) FAULT MEMORY (hibatároló) OFF (ki) ON (be) 84_ Nyugtázási (reset) tulajdonságok Kézi nyugtázás YES (igen) NO (nem) 86_ Moduláció 1 / 2 86 / 861 L 862 / / 863 L 8751 / 8752 Név Tartomány / gyári beállítás Üzembe Kijelzés MOVTOOLS MotionStudio helyezés utáni érték mpulzusszélességmodulációs frekvencia 1 / 2 Állandó impulzusszélességmoduláció 1 / on off MM. STOP/FAULT (azonnali leállás/hiba) STOP/FAULT (leállás/hiba) STOP/WARNNG (leállás/figyelmeztetés) 4 khz 8 khz 12 khz 16 khz ON (be) OFF (ki) 18 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

19 Üzembe helyezés Paraméterlista 3 Sz. K ndex dec. 87_ Terepi busz paraméterezése PO1 alapjel-leírás NO FUNCTON (nincs funkciója, P872 gyári PO2 alapjel-leírás beállítása) SPEED (fordulatszám, P871 gyári beállítása) PO3 alapjel-leírás MAX. SPEED (max. fordulatszám) RAMP (meredekség) CTRL. WORD 1 (1. vezérlőszó, P87 gyári beállítása) SPEED (fordulatszám) [%] P-CONTROLLER SETPONT (P szabályozó alapjel) P1 tényleges érték leírás P2 tényleges érték leírás P3 tényleges érték leírás Kimenő PD engedélyezése 88_ Soros kommunikáció, SBus 881 L 86 SBus cím SBus csoportcím L 862 SBus időtúllépési idő 65 [s] 884 L 863 SBus adatátviteli sebesség Név Tartomány / gyári beállítás Üzembe Kijelzés MOVTOOLS MotionStudio helyezés utáni érték NO FUNCTON (nincs funkciója) SPEED (fordulatszám, P874 gyári beállítása) OUTP.CURRENT (kimeneti áram, P875 gyári beállítása) ACTVE CURRENT (effektív áram) STATUS WORD 1 (1. állapotszó, P873 gyári beállítása) SPEED (fordulatszám) [%] POS P DATA P-CONTROLLER (P szabályozó) [%] OFF (ki) ON (be) 125 kbaud 25 kbaud 5 kbaud 1 kbaud A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 19

20 4 Üzemeltetés és szerviz Készülékinformációk 4 Üzemeltetés és szerviz 4.1 Készülékinformációk Hibatároló A frekvenciaváltó a hibaüzenetet a P8 hibatárolóban tárolja. A frekvenciaváltó csak a hibaüzenet nyugtázását követően tárol új hibát. A helyi kezelőegység a legutoljára fellépett hibát mutatja. Ezért kettős hiba esetén a P8-ban tárolt érték és a kezelőegységen kijelzett érték nem egyezik. Ez fordul elő például az F-7 közbensőköri túlfeszültség és az azt követő F-34 rámpa-időtúllépés esetén. A hiba időpontjában a következő információk kerülnek be a frekvenciaváltó hibatárolójába: fellépő hiba bináris bemenetek / bináris kimenetek állapota frekvenciaváltó üzemállapota frekvenciaváltó állapota hűtőtest hőmérséklete fordulatszám kimeneti áram effektív áram készülék kihasználtsága közbensőköri feszültség Visszaállítás (reset), kezelőkészülék A hibaüzenetet az alábbi módokon lehet nyugtázni: Kézi visszaállítás a kezelőpanelen (STOP/RESET gomb). A "STOP/RESET" gombnak prioritása van a kapcsokon vagy az interfészen át történő engedélyezéssel szemben. Hiba és előre programozott hibareakció esetén a STOP/RESET gombbal végezhető el a visszaállítás. A hajtás a visszaállítást követően le van tiltva. A RUN gombbal kell engedélyezni a hajtást Áramkorlát Az áramkorlát elérésekor az üzemjelző LED zölden villogni kezd. 4.2 Adatmentés az FBG11B készülékkel Az FBG11B kezelőkészülékkel a MOVTRAC B paraméterei elmenthetők a kezelőkészülékre, ill. a kezelőkészülékről a MOVTRAC B-re tölthetők. 1. szint 2. szint adatmentés kiválasztása paraméteradatok másolási iránya: FBG11B MOVTRAC B paraméteradatok másolási iránya: MOVTRAC B FBG11B 3. ábra: Adatmentés az FBG11B készülékkel 2 A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

21 Üzemeltetés és szerviz Visszatérési kódok (r-17 r-32) Visszatérési kódok (r-17 r-32) Sz. Megnevezés Jelentés 19 A paramétertiltás aktív A paraméterek módosítása nem lehetséges 2 Gyári beállítás folyamatban A paraméterek módosítása nem lehetséges 28 Szabályozótiltás szükséges Szabályozótiltás szükséges 29 Nem megengedett paraméterérték A manuális alapjel-állítás kiválasztása nem megengedett, mivel aktív a PC kézi üzemmód. 32 Engedélyezés Ez a funkció az ENGEDÉLYEZÉS állapotában nem hajtható végre 34 Hiba a folyamatban Hiba az FBG-n történő mentéskor, mivel az üzembe helyezés nem történt meg. 38 FBG7B helytelen rekord Az elmentett rekord nem illik a készülékhez 4.4 Állapotkijelzések Kezelőkészülék Ha az aktuális állapot a "hajtás engedélyezve", akkor a kijelző a számított motorfordulatszámot mutatja. Állapot Kijelzés Hajtásszabályozás letiltva off Hajtás nincs engedélyezve StoP Hajtás engedélyezve 8888 (motorfordulatszám) Gyári beállítás SEt (set = beállítás) Nyugalmi áram dc 24 V-os üzem 24U A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B 21

22 5 Szószedet 5 Szószedet A adatmentés...2 alapjel-állítás, manuális... 9, 1 alapjel-megadás, külső... 9, 1 Á áramkorlát...2 F fordulatszám-alapjel...1 forgásirány-engedélyezés...1 H hibatároló...2 K kezelőkészülék elvi használata...8 kezelőkészülék, állapotkijelzések...21 kezelőkészülék, üzembe helyezés...11 külső alapjel-megadás... 9, 1 M manuális alapjel-állítás... 9, 1 megadott forgásirány...1 P paraméteradatok másolása... 2 paraméterlista R reset... 2 robbanásveszélyes területek... 5 T többmotoros hajtás Ü üzembe helyezés kezelőkészülékkel üzemmód V VFC visszatérési kódok V/f CHARACTER (U/f jelleggörbe) A kezelőkészülék FBG11B üzemeltetési utasítása MOVTRAC B

23 SEW-EURODRVE Driving the world

24 Hajtóműves motorok \ pari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Miként hozzuk mozgásba a világot? Olyan munkatársakkal, akik villámgyorsan és helyesen gondolkodnak és Önnel közösen fejlesztik a jövő megoldásait. Szervizzel, amely az egész világon elérhető közelségben van. Hajtásokkal és vezérlésekkel, amelyek automatikusan javítják az Ön üzemi folyamatainak hajtásteljesítményét. Átfogó know-how-val korunk legfontosabb iparágaiban. Megalkuvást nem ismerő minőségi követelményekkel, amelyek magas színvonala leegyszerűsíti a napi munkavégzést. SEW-EURODRVE Mozgásba hozzuk a világot Globális jelenléttel gyors és meggyőző megoldások érdekében. Mindenütt. nnovatív ötletekkel, amelyekben holnap már a holnapután megoldásai rejlenek. Jelenléttel az nterneten, amely 24 órás hozzáférést biztosít az információkhoz és a szoftverfrissítésekhez. SEW-EURODRVE GmbH & Co KG P.O. Box 323 D Bruchsal / Germany Phone Fax sew@sew-eurodrive.com
