1 1. FEJEZET Alapinformációk Cél mely 1. Az APP-6 helyettesíti a STANAG 2019 (2. kiadás) Katonai Jelek kiadványt, a kézi térkép rajzoláshoz került megalkotásra. Az APP- 6 egy olyan egyedülálló katonai jelrendszert hoz létre a szárazföldi kötelékek és egységek részére, mely alkalmazható számítógépes térkép kijelzésre is és térképek kézzel történő jelölésére egyaránt. 2. A számítógépes kijelzés módszere még leginkább elméleti jellegű és még nem áll rendelkezésre katonai tapasztalat a gép által alkalmazott automatizált kijelzési technikáról. Még módosítási igény merülhet fel a harcászati magasabbegységek és egységek által a gyakorlati számítógépes tapasztalatok után. Ha szükségesek lesznek ezek, akkor azok hivatalos kiegészítések formájában kerülnek megváltoztatásra A vizsgálat területe 1. Az APP-6 által alkalmazott katonai jelek alkalmazhatók: a. A helyzet térképeken, fólia vázlatokon, magyarázattal ellátott légi fényképeken, és felderítő térképeken. b. A Haditengerészet és a Légierő által használt térképeken, ha bevonásra kerülnek a szárazföldi hadműveletekbe. c. A STANAG-okban, Szövetséges kiadványokban, és más NATO okmányokban alkalmazott sematikus ábrákon. 2. Ezek a jelek nem kerülnek alkalmazásra: a. Haditengerészeti helyzet felvitelekor. b. Katonaföldrajzi információ és dokumentálás esetén. c. Telekommunikációs vázlatok esetén Elosztó Ez a kiadvány a NATO erők minden típusa és rendfokozatú személye használatára kíván szolgálni. 11

2 0104. Korlátok 1. Az elhatározás az, hogy rendelkezésre álljon egy olyan jelkészlet, mely mind kézi, mind számítógépes használatra is alkalmas, mely alkalmazását a jövőben az adott számítógépes technikai képességei korlátoznak. Különösen az alábbi korlátozásokra kell gondolni. 2. Keretek. Az APP-6 nem kísérli meg, hogy minden katonai egység, harctevékenység, vagy felszerelés részére külön jelet hozzon létre. Ehelyett számos alapjelet biztosít, amelyeket a felhasználó egymásra helyezve el tudja érni a kívánt eredményt. Kiegészítésként, felismerést nyert az is, hogy minden nemzet valószínűleg fenntartja az igényét egyes különleges saját jele alkalmazására. 3. Elhelyezkedés. Minden jelnek biztosítania kell a valóságos, pontos elhelyezési lehetőséget a számítógép képernyőjén. Ez azt jelenti, hogy minden jelnek kell hogy legyen legalább egy pontja, amely pontosan rögzíti a helyét a képernyőn. 4. Nagyság és részlet. A jelenlegi számítógépek nem képesek a finom részletek ábrázolására. Ha a jel túl sok részletet tartalmaz, vagy túl kicsire kicsinyítjük le akkor a vonalak egybeolvadnak a képernyőn és a jel elmosódottá válik. 5. A kulcs a jelek alkalmazásában - különösen ha azok a számítógép képernyőjén kerülnek alkalmazásra, - a jel formájában van és nem abban, hogy be van-e sötétítve a jel belső része vagy sem. Például: Mindkét jelnek azonos a jelentése. Polgári - katonai ügyek Meghatározások 1. A 'katonai jel' meghatározható, mint: egy olyan grafikai jel, mely általában térképen, képernyőn, vagy sematikus vázlaton kerül alkalmazásra egy adott katonai egység, létesítmény, tevékenység, vagy más katonai érdekeltségű dolog jelölésére (AAP-6). Ez lehet színes ábrázolás is, és alfanumerikus karakterekkel kiegészíthetők. 2. Az ebben a kiadványban alkalmazott katonai, harcászati, logisztikai, vagy más szakkifejezések meghatározása, ahol szükséges, megtalálható az AP-6, vagy az ATP-35 kifejezés-gyűjteményben 3. Ebben a kiadványban bemutatásra kerülő különböző szintű kötelékek nemzeti megfelelői a STANAG 2356-ban került közreadásra. 4. Az 5. Fejezet megadja az APP-6-al kapcsolódó szakkifejezések szószedetét. 12

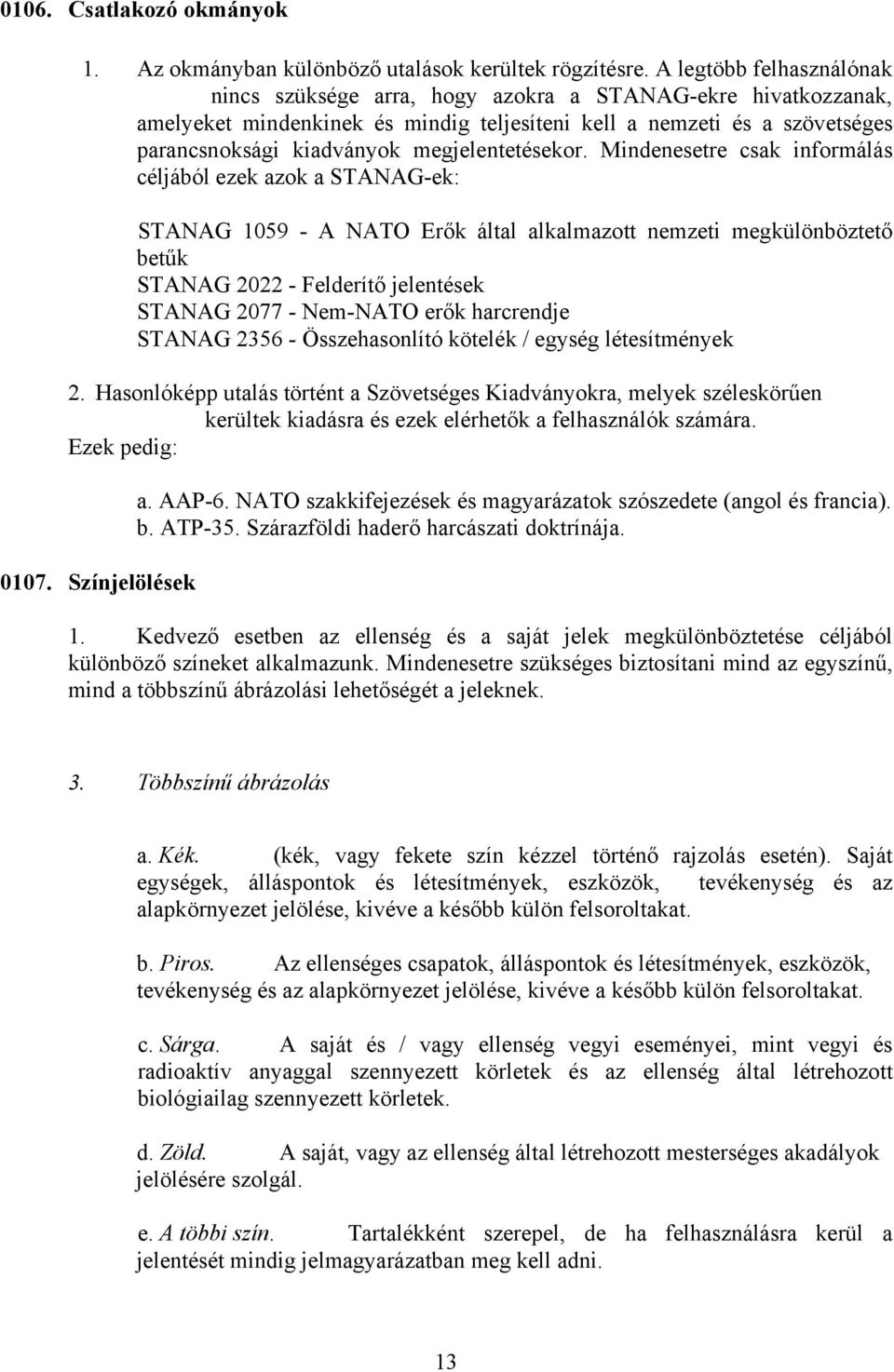

3 0106. Csatlakozó okmányok 1. Az okmányban különböző utalások kerültek rögzítésre. A legtöbb felhasználónak nincs szüksége arra, hogy azokra a STANAG-ekre hivatkozzanak, amelyeket mindenkinek és mindig teljesíteni kell a nemzeti és a szövetséges parancsnoksági kiadványok megjelentetésekor. Mindenesetre csak informálás céljából ezek azok a STANAG-ek: STANAG A NATO Erők által alkalmazott nemzeti megkülönböztető betűk STANAG Felderítő jelentések STANAG Nem-NATO erők harcrendje STANAG Összehasonlító kötelék / egység létesítmények 2. Hasonlóképp utalás történt a Szövetséges Kiadványokra, melyek széleskörűen kerültek kiadásra és ezek elérhetők a felhasználók számára. Ezek pedig: Színjelölések a. AAP-6. NATO szakkifejezések és magyarázatok szószedete (angol és francia). b. ATP-35. Szárazföldi haderő harcászati doktrínája. 1. Kedvező esetben az ellenség és a saját jelek megkülönböztetése céljából különböző színeket alkalmazunk. Mindenesetre szükséges biztosítani mind az egyszínű, mind a többszínű ábrázolási lehetőségét a jeleknek. 3. Többszínű ábrázolás a. Kék. (kék, vagy fekete szín kézzel történő rajzolás esetén). Saját egységek, álláspontok és létesítmények, eszközök, tevékenység és az alapkörnyezet jelölése, kivéve a később külön felsoroltakat. b. Piros. Az ellenséges csapatok, álláspontok és létesítmények, eszközök, tevékenység és az alapkörnyezet jelölése, kivéve a később külön felsoroltakat. c. Sárga. A saját és / vagy ellenség vegyi eseményei, mint vegyi és radioaktív anyaggal szennyezett körletek és az ellenség által létrehozott biológiailag szennyezett körletek. d. Zöld. A saját, vagy az ellenség által létrehozott mesterséges akadályok jelölésére szolgál. e. A többi szín. Tartalékként szerepel, de ha felhasználásra kerül a jelentését mindig jelmagyarázatban meg kell adni. 13

4 4. Korlátozott számban rendelkezésre álló színhasználat a. Abban az esetben ha kevés szín áll rendelkezésünkre, az alkalmazáshoz az alábbiakat kell az irányadónak tekinteni. A példa egy számítógép lehet, mely csak korlátozott számú színt tud mutatni. Ha korlátozott mennyiségű szín áll rendelkezésünkre, akkor a saját erőket mindig feketével, vagy kékkel tüntetjük fel. b. Két szín esetében (1) Egy színt a saját jelek ábrázolására (célszerű kék, fekete, vagy zöld szín használata) (2) Egy színt az ellenséges jelek ábrázolására (célszerű piros színt alkalmazni). c. Három szín esetén (1) Egy szín azon saját jelek ábrázolására, melyek alább nincsenek felsorolva (célszerű kék, vagy fekete) (2) Egy szín azon ellenséges jelek ábrázolására melyek nincsenek alább felsorolva (célszerű a piros szín) (3) Egy szín az ABV események vagy/és a mesterséges akadályok jelölésére, melyet akár a saját csapatok, vagy az ellenség hozott létre (mely színe célszerű ha sárga, vagy zöld) Mezők 1. A mezők az alapjel körül található betűk, számok és / vagy rövidítések csoportosításának a kombinációja mely kiegészítő információkat ad. 2. Azért, hogy a számítógép képernyőjén a katonai jel ábrázolható legyen, szigorú szabályok vonatkoznak minden mező helyére és szélességére. Például, ha minden megengedett alfanumerikus karakterhely alkalmazásra kerülne az alapjel bal és jobb oldalán, hozzáadva magának a jelnek a szélességét, akkor a teljes szélessége egy átlagos számítógép képernyőjének felét kitöltené. 3. A szabályok, melyek az alapjel körült található mezők helyére és szélességére irányul, a következők. a. A jel felett. Nem több mint két, mindegyik maximum 6 alfanumerikus karaktert tartalmazhat. 14

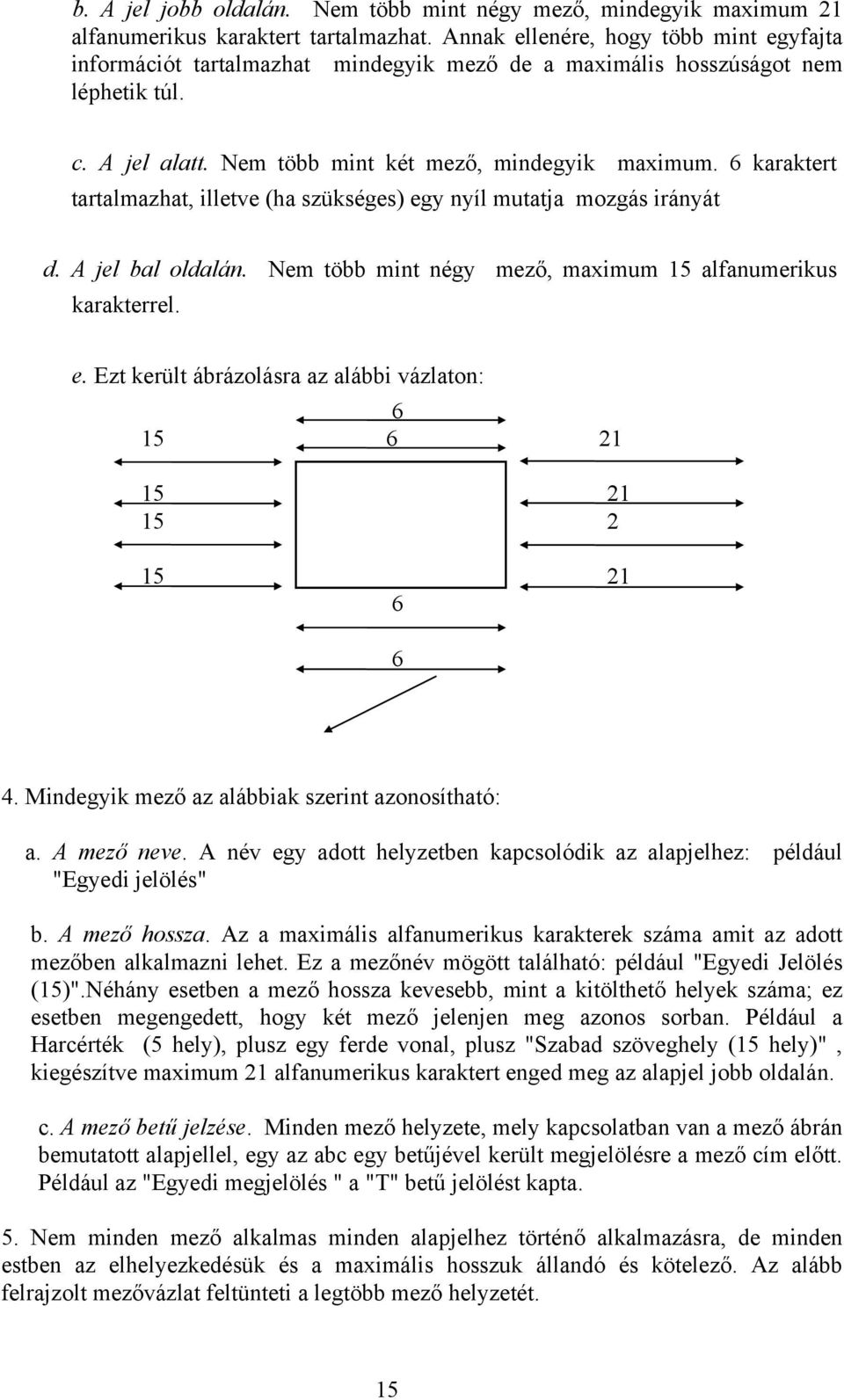

5 b. A jel jobb oldalán. Nem több mint négy mező, mindegyik maximum 21 alfanumerikus karaktert tartalmazhat. Annak ellenére, hogy több mint egyfajta információt tartalmazhat mindegyik mező de a maximális hosszúságot nem léphetik túl. c. A jel alatt. Nem több mint két mező, mindegyik maximum. 6 karaktert tartalmazhat, illetve (ha szükséges) egy nyíl mutatja mozgás irányát d. A jel bal oldalán. Nem több mint négy mező, maximum 15 alfanumerikus karakterrel. e. Ezt került ábrázolásra az alábbi vázlaton: Mindegyik mező az alábbiak szerint azonosítható: a. A mező neve. A név egy adott helyzetben kapcsolódik az alapjelhez: például "Egyedi jelölés" b. A mező hossza. Az a maximális alfanumerikus karakterek száma amit az adott mezőben alkalmazni lehet. Ez a mezőnév mögött található: például "Egyedi Jelölés (15)".Néhány esetben a mező hossza kevesebb, mint a kitölthető helyek száma; ez esetben megengedett, hogy két mező jelenjen meg azonos sorban. Például a Harcérték (5 hely), plusz egy ferde vonal, plusz "Szabad szöveghely (15 hely)", kiegészítve maximum 21 alfanumerikus karaktert enged meg az alapjel jobb oldalán. c. A mező betű jelzése. Minden mező helyzete, mely kapcsolatban van a mező ábrán bemutatott alapjellel, egy az abc egy betűjével került megjelölésre a mező cím előtt. Például az "Egyedi megjelölés " a "T" betű jelölést kapta. 5. Nem minden mező alkalmas minden alapjelhez történő alkalmazásra, de minden estben az elhelyezkedésük és a maximális hosszuk állandó és kötelező. Az alább felrajzolt mezővázlat feltünteti a legtöbb mező helyzetét. 15

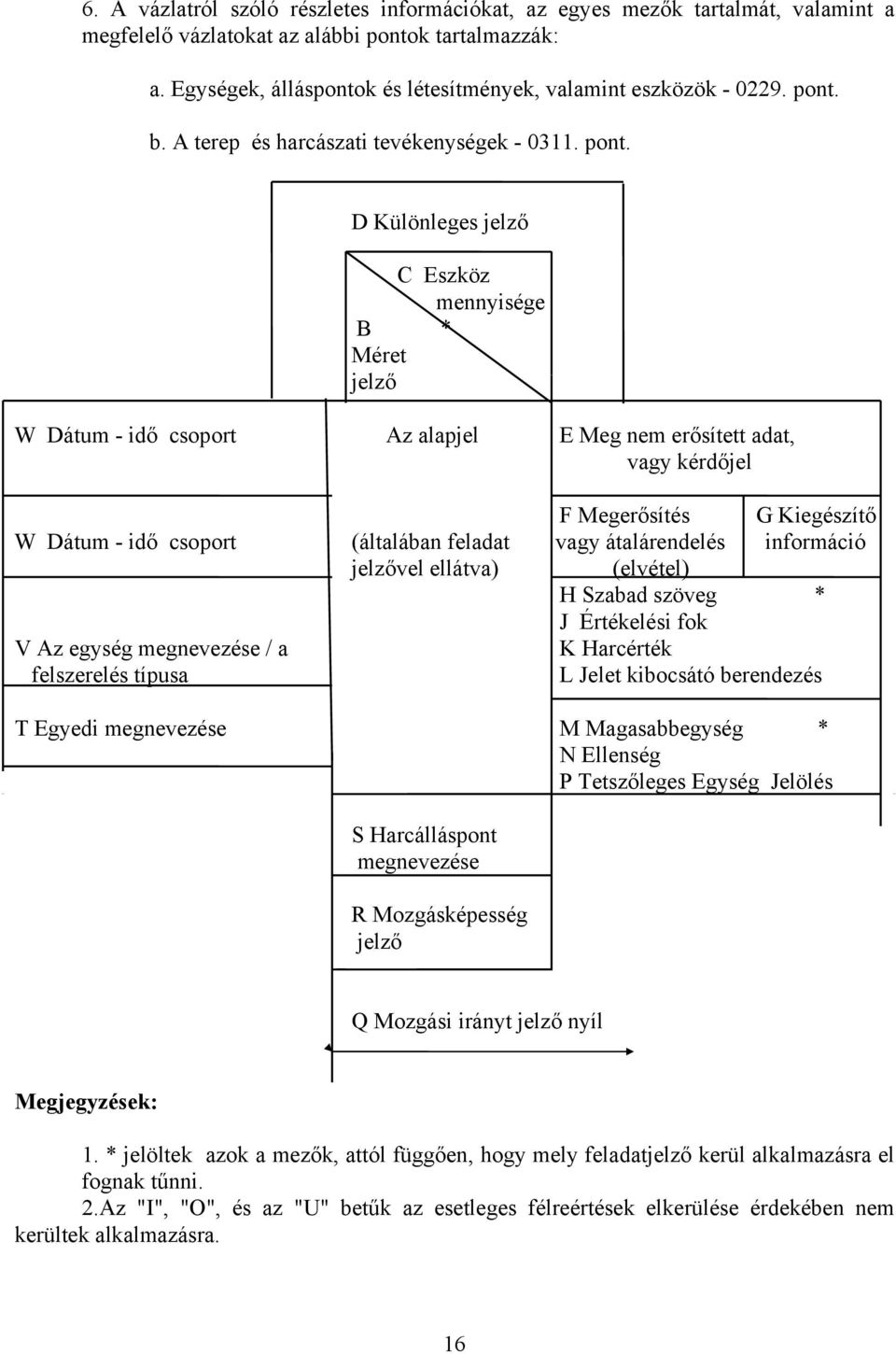

6 6. A vázlatról szóló részletes információkat, az egyes mezők tartalmát, valamint a megfelelő vázlatokat az alábbi pontok tartalmazzák: a. Egységek, álláspontok és létesítmények, valamint eszközök pont. b. A terep és harcászati tevékenységek pont. D Különleges jelző C Eszköz mennyisége B * Méret jelző W Dátum - idő csoport Az alapjel E Meg nem erősített adat, vagy kérdőjel F Megerősítés G Kiegészítő W Dátum - idő csoport (általában feladat vagy átalárendelés információ jelzővel ellátva) (elvétel) H Szabad szöveg * J Értékelési fok V Az egység megnevezése / a K Harcérték felszerelés típusa L Jelet kibocsátó berendezés T Egyedi megnevezése M Magasabbegység * N Ellenség P Tetszőleges Egység Jelölés S Harcálláspont megnevezése R Mozgásképesség jelző Q Mozgási irányt jelző nyíl Megjegyzések: 1. * jelöltek azok a mezők, attól függően, hogy mely feladatjelző kerül alkalmazásra el fognak tűnni. 2.Az "I", "O", és az "U" betűk az esetleges félreértések elkerülése érdekében nem kerültek alkalmazásra. 16

7 0109.A mezők tartalma. A magyarázó szöveg és példák részletezik a mezők tartalmát az alábbi albekezdésekben. A mindenhez alkalmazható jelölés az egész táblázaton belül arra utal, hogy az adott mező kötelékek, egységek, felszerelések, berendezések és álláspontok esetében is alkalmazhatóak. 1. Kötelezően kitöltendő megírási mezők A m e z ő Példa Megjegyzés betű hossza neve (a) (b) (b) (d) (d) A - Alapjel és a feladat a. A példa egy kötelék alapjelet jelölése mutat be a feladatjelzővel kiegészítve (jelen esetben : g. gyal.) b. A jel minden esetben alkalmazható. B 6 Méret jelző a. A példa egy ellenséges hk. ezredet ábrázol. b. Mindig kötelező kitölteni c. A jel berendezés esetén is alkalmazható, ha az nem megtévesztő. d. Eszközzel is alkalmazható. e. A kérdőjel "?" használata megengedett. P 21 Tetszőleges a. Csak az ellenség csapatai, Egység Jelölés eszközei és létesítményeinek ábrázolására alkalmazható. b. Lásd a 0206.pontot a további részletekért. c. Akkor alkalmazzuk, ha az 1UK567 UR azonosítás még nem teljes, vagy kétséges. T 15 Egyedi megnevezés a. A példán a 8. (kanadai) Huszár (pc.) zászlóalj látható b. Az ellenség kivételével 8 CH minden esetben alkalmazható. 17

8 c. Ha az egyedi megnevezés nem ismert, vagy nem azonosított "?"-t kell kitenni. d. A jelet egyeztetni kell a kötelékszint jelzővel. Ha az nem kerül alkalmazásra, akkor az egyedi megnevezésnek tartalmaznia kell a szint megnevezését is. 2.Feltételesen informáló megírási mezők A m e z ő Példa Megjegyzés betű hossza neve (a) (b) (c) (d) (e) D - Különleges a. A példa egy g. gyalog jelző köteléket ábrázol, speciális kötelék csoportosításban pl. rohamcsoport, zászlóalj-harccsoport dandárharccsoport stb. b. Alkalmazható csapatok és létesítmények jelölésére. c. Ha alkalmazása szükséges speciális kötelékszintet fel kell tüntetni. N 2 Az ellenség jelelő a. A példa egy ellenséges aknavetőt ábrázol. b. Csak ellenséges eszköz EN esetén alkalmazható. c.. Nem alkalmazzuk a jelet, ha piros színnel rajzoltunk. 18

9 3. Az alkalmazható megírási mezők A m e z ő Példa Megjegyzés betű hossza neve (a) (b) (c) (d) (e) C 6 Eszköz mennyisége a. A példa 6 db aknavetőt 6 ábrázol. b. Csak eszközök esetén alkalmazható, c. Azok darab számát tünteti fel. d. Ha a darabszám nem ismert, vagy nincs megerősítve, akkor "?"-t alkalmazunk. E 1 Meg nem erősített adat a. Az első példa egy valószínű ellenséges gl. z-t ábrázol, de a róla szóló adatokat még nem erősítették meg. b. Minden esetben alkalmazható c. A másik példában csak az adat meg nem erősített, hogy az adott század valóban az "A" század, ezért került a "?" a T mezőbe. F 3 Megerősítés és a. A példa 112.megerősített átalárendelés felderítő századot és a 12. felderítő (elvétel) (+) zászlóaljat mutatja, melynek szervezete század(ok-)al lett 112 csökkentve. b. Minden esetben alkalmazható (-) az ellenség eszközei kivételével. c. Ez a mező mindig zárójelben van. 12 D d. A változás mértékét "(+)", "(-)" jelzi, hogy az adott egységnél, vagy alegységnél megerősítésre, vagy erő elvételére került sor. 19

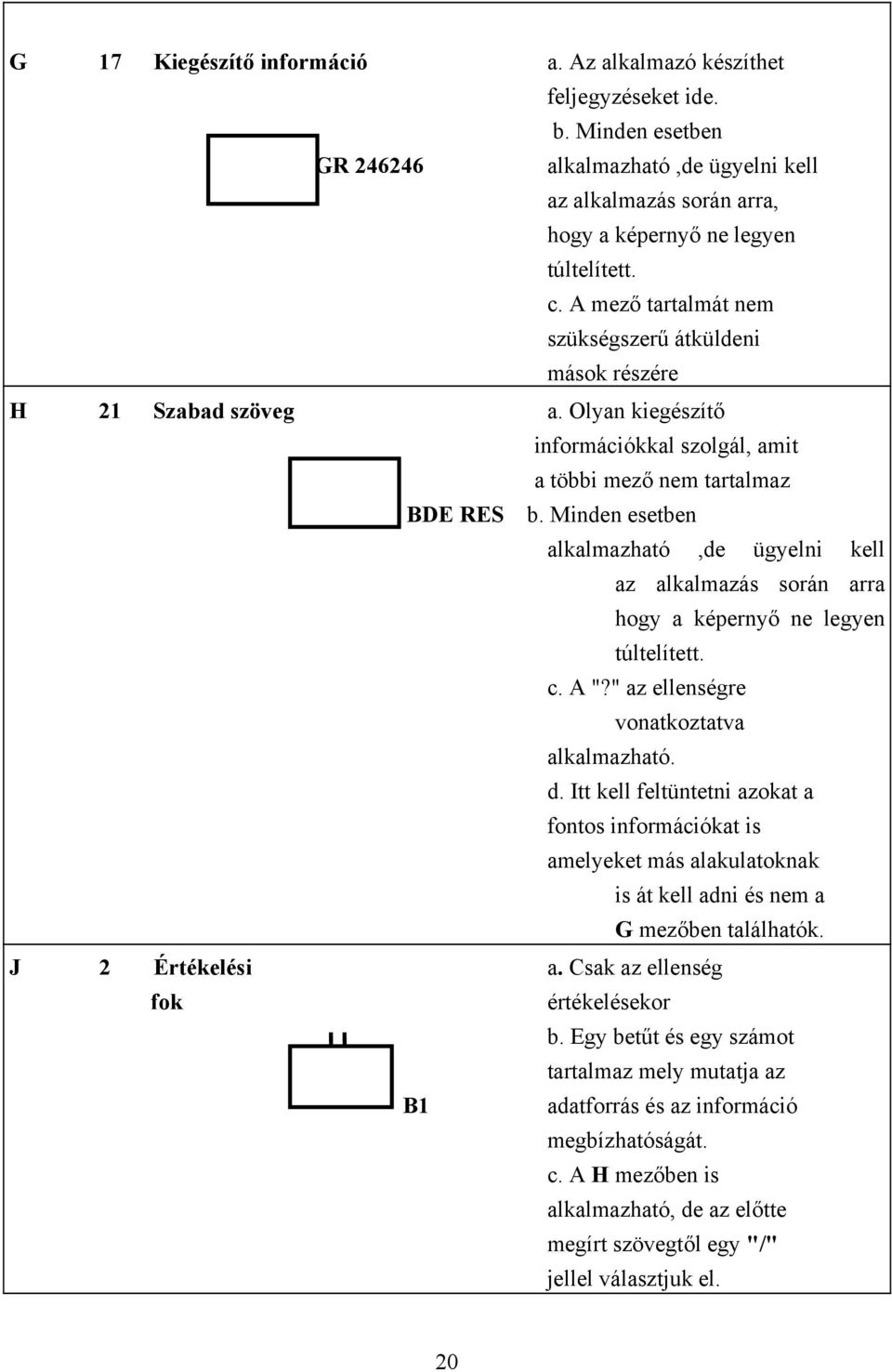

10 G 17 Kiegészítő információ a. Az alkalmazó készíthet feljegyzéseket ide. b. Minden esetben GR alkalmazható,de ügyelni kell az alkalmazás során arra, hogy a képernyő ne legyen túltelített. c. A mező tartalmát nem szükségszerű átküldeni mások részére H 21 Szabad szöveg a. Olyan kiegészítő információkkal szolgál, amit a többi mező nem tartalmaz BDE RES b. Minden esetben alkalmazható,de ügyelni kell az alkalmazás során arra hogy a képernyő ne legyen túltelített. c. A "?" az ellenségre vonatkoztatva alkalmazható. d. Itt kell feltüntetni azokat a fontos információkat is amelyeket más alakulatoknak is át kell adni és nem a G mezőben találhatók. J 2 Értékelési a. Csak az ellenség fok értékelésekor b. Egy betűt és egy számot tartalmaz mely mutatja az B1 adatforrás és az információ megbízhatóságát. c. A H mezőben is alkalmazható, de az előtte megírt szövegtől egy "/" jellel választjuk el. 20

11 K 5 Harcérték a. Alkalmazható minden magasabbegység, egység létesítmény esetén. b. Ha a H mező is alkalmazva van, ekkor azt írjuk meg először, majd egy ferde vonallal (/) CE 10 kerül elválasztásra. c. Megjeleníthető "CE" - Combat effectiveness = harcérték, vagy "%" Hadrafoghatósági százalékként, melyhez két számjegy feltüntetése szükséges még. L 1 Jelet kibocsátó a. Csak az ellenség jelölése esetén berendezés alkalmazható. b. Ha az ellenséges eszköz kisugároz, akkor "!" jelet helyezünk mellé. c. A H mezőben is alkalmazható, de az előtte megírt szövegtől egy "/" jellel választjuk el. M 15 Magasabb egység a. A példa : az 1. páncélos hadosztály 12. gl..dd. 12.öj.pct.szd. 4. szakaszát ábrázolja. b. Ez a jelölés minden esetben alkalmazható. 4 12/0/12/1 c. A magasabb egység mezőben (M) feltüntethető fel az adott a kötelék néhány, vagy teljes elöljáró szervei d. Ekkor a d pontban meghatározott sorrendiséget kell követni: e. Ha valamely szint megnevezése nem ismert "?" jelet alkalmazunk. f. Ha valamelyik kötelék szintet 4 12/?/12/1 az adott nemzet nem használja vagy nincs, "0" írunk be. 21

12 a g. Általában kézzel való megírás esetén a 2. példához hasonlóan történik magasabbegység megjelenítése Q - Mozgási irány a. A példa egy köteléket mutat jelző nyíl mely nyugati irányba mozog. b. Minden esetben alkalmazható. c. A nyíl nem konkrét útvonalat ad meg, de a nyíl hegye mindig a konkrét helyet mutatja. d. A nyíl mindig a jel helyzeti pontján van R - Mozgásképesség a. Eszközök és kötelékek esetén jelző alkalmazható. A rajzzal történő terepjáró képesség ábrázolás a pontnak megfelelően történik. S 15 A harcálláspont a. A példa egy dandár fő megnevezése harcálláspontját (MAIN) mutatja be b. Minden magasabbegység és egység esetén alkalmazható MAIN c. Kérdőjel alkalmazható a végén a meg nem erősített információ, illetve ha nem ismert akkor ebben a mezőben van. d. A különböző vezetési pont megnevezések feltüntethetők. V 15 A kötelék megnevezése, a. A példa a FLG, 13 kiszolgáló vagy a felszerelés típusa zászlóaljat mutatja. a másik példa az ellenség vélhetően 120mm es páncéltörő ágyúját ábrázolja de ezt FLG az információt nem erősítették meg. 13 b. Minden esetben alkalmazható. 22

13 c. Ez a mező mutatja meg az adott magasabbegység, egység, létesítmény, vagy eszköz milyenségét, típusát. d. A mezőben lévő adat után álló 120 mm EN kérdőjel jelzi az információ meg nem erősítettségét, vagy feltételezését. W 15 Dátum-idő a. Az első példában NMB = Not 15 csoport Move Before = Nem Mozdulni 04-én 10,00 előtt az adott hónap 4. napján. A másik esetben 12,00-tól NMB Z 23,00-ig hat a tevékenység az adott helyen ZULU b. Minden esetben alkalmazható c. A két mező biztosítja a -tól -ig idő megjelenítésének lehetőségét. FROM 1200Z TO 2300Z 23

14 2. FEJEZET Egységek, álláspontok, létesítmények és eszközök. 1. Rész. Használati útmutató Alapjelek 1..Egy adott kötelék jelölése 2. Vezetési pont, vagy egy elemének jelölése 3. Figyelőpont jelölése 4. Logisztikai, vagy adminisztrációs létesítmény jele 5. Elektronikai létesítmény jele 5. Leszállóhely jele 6. Nemzeti, nem NATO alárendeltségű csapat jele 24

15 0202. Egyszínű jelölések Ha csak egyetlen szín kerül alkalmazásra az ellenséges egységet jelölő alapjel kettős vonallal kerül rajzolásra. Egy ellenséges egység Ha kettős vonal nem alkalmazható mint például felszerelés feltüntetésekor 'EN'(ELG) betűket kell melléírni. EN Folyamatos és szaggatott vonalú jelölések 1. Folyamatos vonal jelöli: a. A jelenlegi vagy adott időbeni elhelyezkedése. b. A célokat c. A sávhatárokat 2. Szaggatott vonal alkalmazásával tüntetjük fel a jövőbeni, vagy tervezett elhelyezkedést: Gyalogos zászlóalj jövőbeni elhelyezkedése Ellenséges parancsnokság értékelt helyzete Eszközök 1. Hacsak más meghatározás nincsen, az eszközök pontos helyét a jel középpontja mutatja. 2. Az eszközöket az alapjelek feltüntetésével ábrázoljuk, az ágyú, vagy tarack jele mellé írt kiegészítésekben. a. Könnyű ágyú vagy tarack 105 mm 25

16 b. Közepes ágyú vagy tarack 155 mm c. Nehéz ágyú vagy tarack 175 mm 3.Kiegészítésekkel feltüntethető az eszköz típusa: a. Könnyű ágyú páncéltörő feladattal 105 mm b. Ágyú légvédelmi feladatra 40 mm c. Többcsövű rakétavető ( sorozatvető) MLRS 0205.Mezők 1. A mezők, betűk, sorok és/vagy rövidítések csoportosításának kombinációja az alapjel körül, mely kiegészítő adatokat biztosítanak. 2. A bekezdésben került rögzítésre a magyarázat, illetve a részletes információ bekezdésben került részletes kifejtésre. Az egyes mezők alkalmazása a o2o6., 0207., és a számú pontokban került leírásra a teljes magyarázat Kötelező kitöltési mezők. Az alábbi információk kitöltése kötelező, ha az adott estben ezek a mező alkalmazhatók. Ha az információ nem ismert, kérdőjelet kell kitenni. 1. Feladat jelző ( - ) (A) A jel az alapjelen belül került elhelyezésre azért, hogy mutassa az egység, vagy berendezés típusát. Ez lehet egy, vagy több típusú jel kombinációjából megalkotva. Egy páncélos egység A légierő üzemanyag feltöltő helye. 26

17 2. Méret jelző. (6) (B) Csak az egységek részére kötelező kitöltésük, de egyes berendezések és/vagy eszközök esetén is, lásd a pontot. A jel az alapjel fölé helyezzük, hogy mutassa a kötelék méretét. MRG Egy gyalogos szakasz Egy főjavító csoport század méretű létszámmal 3. Meg nem erősítetlen adat, vagy kérdőjel (1) (E) a. Amikor egy kötelező kitöltési mező vonatkozása ismeretlen, vagy kérdőjelnek? kell abban a megjelennie b. Amikor egy kötelező kitöltési mező adatai kétségesek egy? kell elhelyezni a mezőben lévő információk végére. 4. Tetszőleges Egység Jelölés(13) (P) Egy szám, betűk, vagy a kettő kombinációjának alkalmazásával jelölhetünk meg egy adott parancsnokságot, egységet vagy köteléket, mely megnevezése ismeretlen. További részletek a Tetszőleges Egység Jelölés elhelyezkedésének módszeréről ennek a fejezetnek az A mellékletében folytatódik. NG369 UR MRD Ebben az esetben a NORTHAG Parancsnokság felderítette egy feltételezhetően gépesített lövészezredet, melyet a 369. sz. Tetszőleges Egység Jelöléssel láttak el 5. Egyedi Megnevezés (15) (T) a. Megnevezéseket ad az egységeknek, stb. Mindig egyeznie kell a kötelék méret jelzővel. 23 A 23. zászlóaljat jelöli b. Ha a kötelékszint jelölő nincs feltüntetve, pl. egy eszköznél, akkor az egyedi jelölő tartalmazhat egy rövidítést is, mint például PL (sz. a szakasz jelölésére), hogy jelezze a megírás méreteit. 27

18 0207.Feltételes kitöltésű mezők. Az alábbi mezők kitöltése feltételhez kötött, az ábrázolás feltételei (melyeket az alábbiakban kerülnek ismertetésre) megvannak az adott mezőket ki kell tölteni. 1. Különleges jelző(-)(d) Ha alkalmazható fel kell tüntetni. Gépesített gyalogos egység, különleges csoportosításban, harccsoportban. 2. Ellenség jelölése ( EN ELG - ként tünteti fel)(2)(n) Egy szín alkalmazása esetén eszközöknél alkalmazni kell; akkor is ha Tetszőleges Egység Jelölés (TEJ) került alkalmazásra; az ELG megírást a Tetszőleges Egység Jelölés feltüntetése előtt kell alkalmazni. Az ellenség 57 mm űrméretű légvédelmi ágyú 57 mm EN 0208.Alkalmazható kitöltési mezők Az alábbi kitöltési mezők alkalmazása megengedett és akkor kell kitölteni ezeket, ha szükséges. 1. Az eszköz mennyisége (6)(C). Megmutatja az eszközök számát. Ahol az eszköz mennyisége nincs megerősítve ott kérdőjel tüntethető fel. 6 81mm 4x81 mm aknavető (lásd a pontot) 2. Megerősítés és átalárendelés (3) (F) Arra alkalmazzuk, hogy jelezzük, hogy megerősítésre került, vagy egyes részeit elvették. Ez mindig zárójelben kerül feltüntetésre. 14 (+) A 14. megerősített gyalogzászlóalj. 15 (-) A 15.gyalogzászlóalj, mely része átadásra került. 28

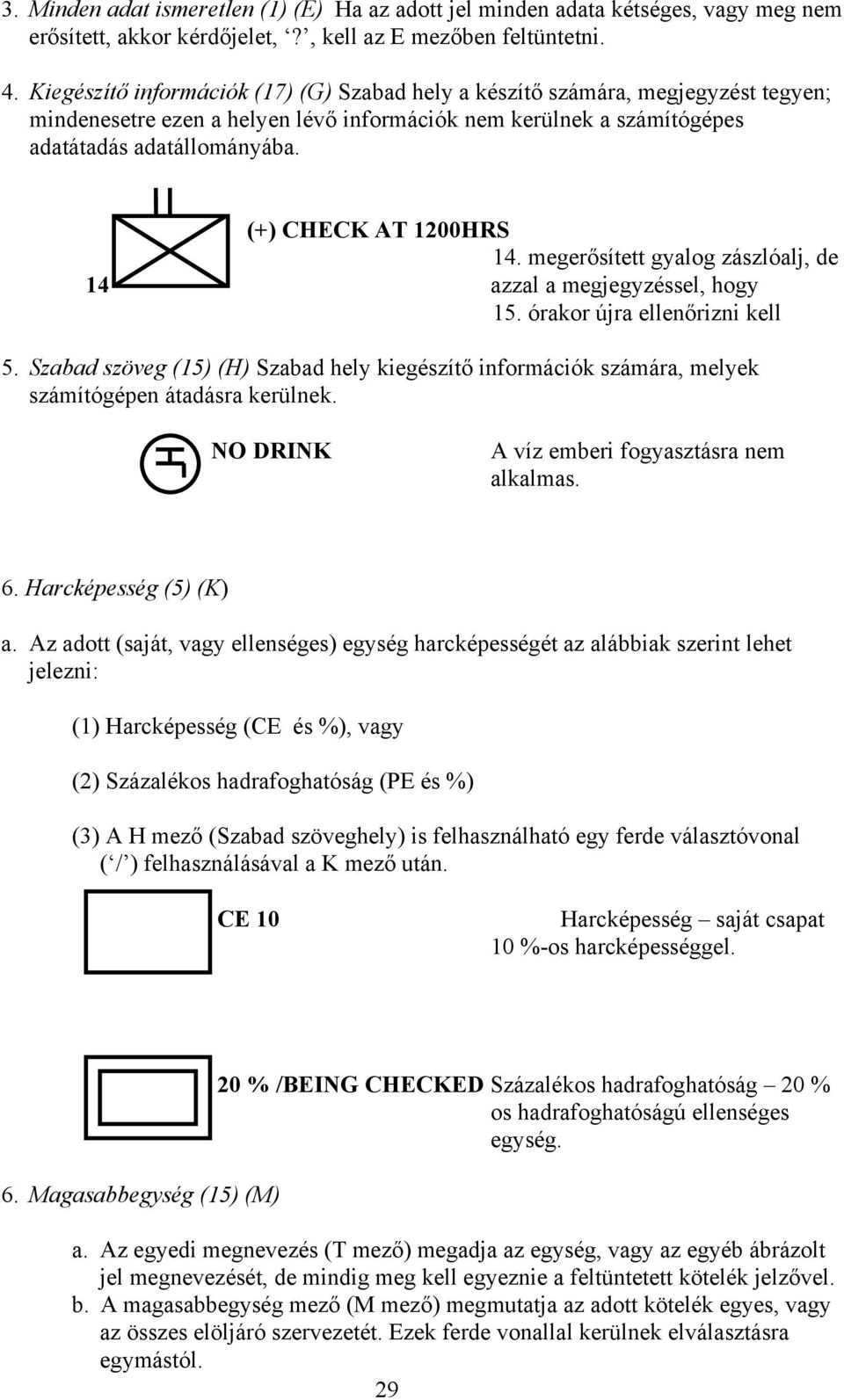

19 3. Minden adat ismeretlen (1) (E) Ha az adott jel minden adata kétséges, vagy meg nem erősített, akkor kérdőjelet,?, kell az E mezőben feltüntetni. 4. Kiegészítő információk (17) (G) Szabad hely a készítő számára, megjegyzést tegyen; mindenesetre ezen a helyen lévő információk nem kerülnek a számítógépes adatátadás adatállományába. (+) CHECK AT 1200HRS 14. megerősített gyalog zászlóalj, de 14 azzal a megjegyzéssel, hogy 15. órakor újra ellenőrizni kell 5. Szabad szöveg (15) (H) Szabad hely kiegészítő információk számára, melyek számítógépen átadásra kerülnek. NO DRINK A víz emberi fogyasztásra nem alkalmas. 6. Harcképesség (5) (K) a. Az adott (saját, vagy ellenséges) egység harcképességét az alábbiak szerint lehet jelezni: (1) Harcképesség (CE és %), vagy (2) Százalékos hadrafoghatóság (PE és %) (3) A H mező (Szabad szöveghely) is felhasználható egy ferde választóvonal ( / ) felhasználásával a K mező után. CE 10 Harcképesség saját csapat 10 %-os harcképességgel. 6. Magasabbegység (15) (M) 20 % /BEING CHECKED Százalékos hadrafoghatóság 20 % os hadrafoghatóságú ellenséges egység. a. Az egyedi megnevezés (T mező) megadja az egység, vagy az egyéb ábrázolt jel megnevezését, de mindig meg kell egyeznie a feltüntetett kötelék jelzővel. b. A magasabbegység mező (M mező) megmutatja az adott kötelék egyes, vagy az összes elöljáró szervezetét. Ezek ferde vonallal kerülnek elválasztásra egymástól. 29

20 c. Itt feltüntethető a megnevezésük rövidítéses formája, mely tartalmazhatja a nemzeti különleges betűket is. d. Ennek azt a sorrendet amit a STANAG 2356 ír elő a kötelékek megjelölésére, melyek az alábbiak: Fsz. Kötelék (méret) jelző Általános meghatározás Szakasz 4 Lépcső 5 Század 6 Zászlóalj...7 Ezred; Csoport 8 Dandár 9 Hadosztály 10 Hadtest 11 Hadsereg 12 Hadseregcsoport 13 Körzet Ha a sorrendben az egyik megnevezés ismeretlen, kérdőjelet kell alkalmazni. Ha valamelyik kötelék formát az adott nemzet nem használja, akkor 0 jelet kell alkalmazni. e. x 30

21 2 (CA) 3(US) A 2. (kanadai) dandár, mely része a 3. (amerikai) hadosztálynak f. g. 16? / szakasz, mely egy nem ismert század része, amelyik a 10. Zászlóaljhoz tartozik. 3 A/14/0/2(UK) A 2.(Brit) dandár, 14. zászlóalj, A századának, 3. szakasza. Az Egyesült Királyság ezredeket nem alkalmaz, így ahelyett 0 jel kerül beírásra 8. Mozgási irányt jelzőnyíl(-)(q) A mozgás irány általános jelölésére szolgál. Az egység nyugatra mozog. Ez a vezetési pont keleti irányba mozog. 9. Mozgás képesség jelző (-)(R) A mozgási képesség típusának képszerű ábrázolása. Gyalogszázad kerekes szállítással. 10. Vezetési pont megjelenítése (15) (S) a. A kötelék alapjel bal oldalára felrajzolt zászlónyél jelöli a vezetési pontot (parancsnokságot) 31

22 b. A jel alatt kerül feltüntetésre a vezetési pont (parancsnokság) típusa rövidítéssel. A vezetési pont fajtái a pontban vannak felsorolva. MAIN Hadosztály fő harcálláspont. 11. Az egység neve, vagy az eszköz típusa (15) (V) a. Az egyedi megnevezés (T mező) adja meg az egyedi megnevezését az egységnek, vagy az ábrázolt létesítményeknek. b. A V mező inkább mutatja meg osztályát, vagy a típusát az egységnek, a létesítménynek, vagy eszköznek, mint annak egyedi megnevetését. c. Ahol a név, vagy a típus nem biztos, ott kérdőjelet kell kitenni. d. SPECIAL FORCES B Egy Különleges Rendeltetésű erő egységének B százada e. Egy Bázis Műhely javító egysége, BASE WORKSHOP mely zászlóalj szintű kötelék f. Egy páncéltörő ágyú, mely valószínűleg mm? mm űrméretű, de az adat meg nem erősített. 12. Dátum - idő (15-15) (W) a. Ezek a mezők tartalmazzák az minden idővel kapcsolatos adatokat. b. Minden mező 15 karaktert tartalmazhat. 32

23 c. minden sor tartalmazhat számokat a dátum és idő jelölésére, és ha szükséges jelezni kell az időpont célját. d. Két sor áll rendelkezésre, így lehetséges olyan tételek feltüntetése is, mint -tól, -ig időpontokat. e. Az információ az adott hónap 3-ik napjára A vonatkozik 15,00-kor ALFA időben. g. f. NMB 04100Z Nem indulni korábban mint az adott hónap 4.Napján 10,00 ZULU időben FROM 1200Z TO 2300Z Az információ kihat 12,00 órától 23,00-ig ZULU időben Alkalmazható mezők (csak ellenség esetén) A következő mezők alkalmazhatóak, de csak az ellenséges erők esetében. 1.Az adatforrások minősítése (2)(J) Jelzi az információ és az adat forrásának megbízhatóságát (ezek a megbízhatósági fokok a STANAG ben találhatók) Ha a H mező (szabad szöveghely) is alkalmazásra került, egy ferde vonallal elválasztva követheti az adatforrás értékelését. A1 A1 minősítésű információ 2 Jelkibocsátó eszköz (1)(L) Ha az eszköz jeleket bocsát ki, jelölése!. Ha a H mező szabad szöveghely) is alkalmazásra került, egy ferde vonallal elválasztva követheti a jelkibocsátási jelet Egy lokátor tisztán azonosítható jeleket bocsát ki, mely beazonosítja az eszközt A jelek helyzete a térképen és a képernyőn 1. Minden jellel szemben fontos követelmény, hogy valósan és pontosan azonosítható legyen a térképen, vagy a számítógépen. Ez azt jelenti, hogy minden jel legalább egy 33

24 hely meghatározó ponttal kell, hogy rendelkezzen amit rögzíteni lehet a számítógépen. 2. Mindenesetre ez a hely meghatározó pont helye változhat az alkalmazott számítógép rendszer függvényében. 3. Ezért nem lehetséges rögzített szabályokat kialakítani. Azonban, mint általános útmutatóként az alábbiak szerint lehet rögzíteni a hely meghatározó pontokat: a. a zászló nyelének vége a : b. az alsó széle, közepe a : c. A hely meghatározó vektor végpontja, mely a fentebb ábrázolt jelek valamelyikéből kezdődik, amikor is az adott jelek a megfelelő helyhez kell feltüntetni: d.ha kettő, vagy több törzs van egy helyen elhelyezve, akkor a jeleket egy helymeghatározó vonalra lehet felrajzolni: e.ha több mint egy egység, létesítmény, vagy eszköz van elhelyezve egy helyen, akkor az alábbi jelölés alkalmazható: 34

25 0211. PÉLDÁK 1. Egy színnel történő ábrázolás esetén a. Saját csapatok NMB Z (-) A 76. dandár, 3. ezrede, 2. AT Z zászlóaljának Fő harcálláspontja 2 3/76/(US) mely jelentősebb létszámmal MAIN csökkentve lett. Az információ a hónap 3. napján 10 óra 05. perctől érvényes ZULU idő szerint. A harcálláspont Keletre fog mozogni, de nem kezdheti meg menetét 03-án 10,30 óra előtt ZULU idő szerint b. Ellenséges erők (1) AT Z A1HF RADIO HF RADIO 2GE 123PL Lengyel azonosítatlan szintű híradó kötelék, mely a 2.(német) hadosztálytól a 123.Tetszőleges Egység Jelölést kapta. Az egység rövid hullámú rádióval van ellátva, az információ megbízhatósági foka A1, 10-én 15,00-kor ZULU idő szerint. (2) 12? AT Z B1/GR T72 7US315GC Nem azonosított kelet-német egységhez tartozó, T-72-nek észlelt harckocsik a koordinátában. A 7.(amerikai) hadtesttől a 315. Tetszőleges Egység Jelölést kapta. A mennyiségük nem lett megerősítve, és az.információ megbízhatósági foka B1 1. Több színnel történő ábrázolás esetén a. Saját erők (1) Egységek így (-) A 12.(brit) dandár, 14. PATROL gyalogzászlóalja C századának része. C 14/0/12(UK) Az Egyesült Királyságban nem alkalmazzák az ezred köteléket, 0 -t kell jelölni itt). A kötelék járőröző századként került alkalmazásra. 35

26 (2) Létesítmények OPEN Z A 3/43 A 43.ezred, 3. zászlóalj, A százada által üzemeltetett vízellátó hely, a hónap 03. napja 10,00-tól ZULU idő szerint nyitva. A pontos helyét a vektor vége mutatja. (3) Eszköz 4 Az 1. COLDSTREAM GUARD Z zászlóalj, aknavető szakaszához 81mm tartozó 4 db 81 mm-es aknavető. A Mor Pl 1 COLDM GDS hónap 7. napja 08,00-tól ZULU idő szerint érvényes. b. Ellenséges erők c. (1) Egységek PT76 B1 6 1UK231 CZ PT-76 harckocsikkal felszerelt 6.(csehszlovák) harckocsizó ezred, az 1. (brit) hadtesttől a 231. Tetszőleges Egység Jelölést kapta és az.információ megbízhatósági foka B1 (2) Álláspontok Z GR BN? 7/16 1NL 241 UR A szovjet 16.tüzérdandár, 7. ezredének tüzérfigyelője, helye koordinátákban. Az információ az adott hónap 19. napján 07,30 óra ZULU idő szerinti. Az osztály melytől a figyelő alkalmazva van nem ismert, ezért ezt BN? jelzi. Az 1. (holland) hadtesttől a 241. Tetszőleges Egység Jelölést kapta. (3) Eszköz 36

27 3 120mm? 1BE312 HU 3 db magyar aknavető, vélhetően 120 mm-esek, de nem lett megerősítve az adat. Az 1.(belga) hadtest a 312. Tetszőleges Egység Jelölést adta. c. Leszállóhelyek. 1 OPEN Z GR ? 22AAC (Lásd a oldalon a 8. számú jelet.) Egy csapatrepülő helikopter leszállóhely, mely meg nem határozott századhoz tartozik a 22.csapatrepülő erők alárendeltségében a koordinátákban. Az adott hónap 19. napján 10,30-kor került átvételre ZULU idő szerint. d. Elektronikai tevékenység RADAR?? /24 Szakasz szintű lokátor zavaró létesítmény, mely a 24.zászlóaljhoz tartozik, de a század nem ismert. e. Mozgási képesség 120 mm 2Pl 1 /43 A 43. zászlóalj, 1. század. 2. szakaszához tartozó lánctalpas (120 mm-es) páncéltörő ágyú. 37

28 2. Rész. Jelgyűjtemény Egység típusú jelölések Leírás Jel 1. Saját egység jelenlegi helyzete 2. Saját harcálláspont/parancsnokság jelenlegi helyzete 3. Saját egység tervezett helyzete 4. Saját harcálláspont/parancsnokság tervezett helyzete 5. Teljes mozgósítás végrehajtására képes egység 6. Csak részleges mozgósítás végrehajtására képes egység 7. Ellenséges egység jelenlegi helyzete 8.Az ellenség harcálláspont/parancsnokság tervezett helyzete 9. Az ellenség várható, vagy feltételezett helyzete ( Ez világossá válik a megírási mezőkből) Leírás 38 Jel

29 10. Az ellenség harcálláspont/parancsnokság várható, vagy feltételezett helyzete. ( Ez világossá válik a megírási mezőkből) Parancsnokságok megjelenítése 1.Az egység parancsnokságok és vezetési pontok megkülönböztetését az egyezményes jelek alá írt karakterekkel lehet. Az alábbi megnevezések rövidítéseit lehet alkalmazni az S mezőben, de használatuk nem kötelező: Leírás Rövidített forma Előretolt ADV EH Váltó ALTN VH Fő MAIN FH Mozgó MOB MOH Béke vezetési pont PEACE BKH Mögöttes REAR MH Tartalék RES TH Állandó STAT ÁH Áttelepülő STEPUP ÁLH Harcászati TAC HCH 2. Az összes rövidítést az APP-6 tartalmazza a 0618.pont alatt Kötelék alapjelek feladat jelölései Az alábbiakban felsorolásra kerülnek (az angol) alfabetikus sorrendben: 1. Légvédelmi 2. Légierő (lásd még a 8.. jelet, azonkívül a lábjegyzetet 3. Légi mozgékony 4. Légi szállítású 39

30 5. Kétéltű 6. Páncéltörő 7. Páncélos 8. Csapatrepülő (lásd lábjegyzetet 1 9. Tüzér 10. Hídépítő 11. Harckiszolgáló támogató 12.Elektronikai távmérő 13. Elektronikai hadviselés EW 14. Műszaki 15. Vezetési pont támogató egység 1 Mind a két jelet használják a NATO-ban. A 8(a) jel inkább használt a számítógépen, mert világosabban megkülönböztethető a légierő jelétől (0214. pont), lásd még a pontot az 1-2 oldalon. 40

31 16. Gyalogos 17. Munkaerő forrás 18. Javító 19. Tengerészgyalogság 20. SSS 20. Egészségügyi Csak Törökországban 21. Meteorológiai MET 22. Katonai/polgári ügyek 23. Katonai rendőrség MP 24. Rakéta 25 Hegyi 26. Haditengerészeti 41

32 27. Atom-, vegyi,- biológiai Fegyverzeti 29. Ejtőernyős 30. Pénzügyi 31 Személyügyi szolgálat PS 32. Csővezetékes 33. Tábori futár/posta 34. Pszichológiai 35. Szállásmester 36. Felderítő 37. Kiegészítő/felváltó egység RHU 39. Híradó 40. Hangbemérő 42

33 41. Ellátó 42. Szállító, közlekedési 43. Topográfiai / felmérő és / vagy térképkészítő, vagy térkép raktár 44. Pilótanélküli felderítő 45. Meg nem határozott, vagy összfegyvernemi kötelék (pl. hdt., Front) 46. Állategészségügyi VET Feladat jelölések összeszerkesztése Abból a célból, hogy különböző típusú egységeket felrajzolni lehessen, az alapjeleket fel lehet vinni egymásra. Mindegyik egység és/vagy eszköz létrehozható ilyen módon. A tipikus esetek az alábbiak ( angol alfabetikus sorrendben) 1. Légvédelmi tüzérség 2. Légvédelmi rakéta 43

34 3. A csapatrepülők állományába (Ld. a 2-19 oldalon tartozó páncélelhárító helikopter lévő 8. jelet) 4. Páncéltörő rakéta 5. Rakéta páncéltörő 6. Önjáró tüzérség 7. Páncélos műszaki 8. Páncélos felderítő 9. Gépesített / páncélozott gyalogság lánctalpas GYHJ -n 10. Gépesített / páncélozott gyalogság kerekes GYHJ -n 11. Rakéta tüzérség Kötelék méret jelzők A nemzeti megfelelők teljes részleteit ld. a STANAG ban 1. Kis alegység / raj 44

35 2. Alegység, mely a Rajnál nagyobb de kisebb mint a szakasz. 3. a. Szakasz b. Egyes nemzetek használják: mint a vezetés / irányítás, vagy a támogató elemek lépcsője jelölésére 5. Század / üteg / 5. Zászlóalj 6. Ezred / Csoport 7. Dandár 8. Hadosztály 9. Hadtest 10. Hadsereg 11. Hadseregcsoport 45

36 12. Körzet A kötelék mérettel társuló jelek 1. Nem szervezetszerű ideiglenes csoportosítás 2. Nem ismert? ÁLLÁSPONTOK ÉS LÉTESÍTMÉNYEK MEGJELENÍTÉSE Figyelőpontok jelölése 1. Saját figyelőpont a jelenlegi helyén 2. Saját figyelőpont tervezett helye 3. Az ellenség figyelőpontja a jelenlegi helyén 4. Az ellenség figyelőpontjának feltételezett vagy értékelt helye (ez a megírási mezőkből derül ki) 46

37 0219. Logisztikai létesítmények jelölése 1. Saját logisztikai létesítmény a jelenlegi helyén 2. Saját logisztikai létesítmény tervezett helye 3. Az ellenség logisztikai létesítménye a jelenlegi helyén 4. Az ellenség logisztikai létesítményének feltételezett vagy értékelt helye (ez a megírási mezőkből derül ki) Elektronikai létesítmények jelölése 1. Sajátelektronikai létesítmény a jelenlegi helyén 2. Saját elektronikai létesítmény tervezett helye 3. Az ellenség elektronikai létesítménye a jelenlegi helyén 4. Az ellenség elektronikai létesítményének feltételezett vagy értékelt helye (ez a megírási mezőkből derül ki) Leszállóhelyek jelölése 47

38 1. Saját üzemelő leszállóhely 2. Saját leszállóhely tervezett települése 3. Az ellenség leszállóhelyének a jelenlegi települése 4. Az ellenség leszállóhely feltételezett vagy értékelt helye (ez a megírási mezőkből derül ki) A LÉTESÍTMÉNYEK FELADATJELÖLÉSE Logisztikai alaplétesítmények feladat jelölése Az alapjelek (angol) alfabetikus sorrendben kerülnek felsorolásra. A lőszertároló létesítmények esetében,ha azok egy fajta lőszert tartalmaznak csak, ábrázolni kell a lőszertároló létesítmény alapjelét és a V mezőben feltüntetni a tárolt lőszer jellegét. 1. Lőszer általános jel 2. Hídanyag 3. Temető Csak Törökországban 4. Vegyi anyag raktár CHEM 5. Mentesítő 48

39 6. Műszaki 7. Élelmiszer 8. Üzemanyag 9. Kórház 10. Mosoda és fürdő 11. Javító 12. Egészségügyi 13. Rakéta lőszer 14. Közlekedés irányító 15. Nukleáris tároló 49

40 NUC 16. Tartalék alkatrész 16. Ellátó 18.Víz 19. Nem ismert? 20. Harctámogató szolgálat (nem specifikálható, vagy több rendeltetésű) Logisztikai létesítmények feladat jelzőinek szerkesztése 1. Légvédelmi lőszer (ágyú) 2. Légvédelmi rakétalőszer 3. Légierő lőszere 4. Légierő üzemanyag (merevszárnyú, vagy helikopter) 50

41 5. Csapatrepülő lőszer Ld. 8.számú jelet a 2-19 oldalon. 6. Csapatrepülő üzemanyag Ld. 8.számú jelet a 2-19 oldalon. 7. Tüzérségi rakéta lőszer 8. Rakétatüzér lőszer 9. Rakétalőszer 10. Akna és robbanó anyag Az elektronikai létesítmények rendeltetésének feltüntetése Alfabetikus sorrendben mutatva: 1. Légvédelmi lokátor 2. Tüzér bemérő lokátor 3. Elektronikai EW 51 Csak Németországban

42 4. Földi érzékelő / földi célfelderítő lokátor 5.Híradó 6.Célmegjelölő pl. lézer, infravörös sugár Elektronikus létesítmények rendeltetésének jelölése Alfabetikus sorrendben mutatva: 1. Iránymérő 2. Elektromos sugárzást kibocsátó 3. Bemérő 4. Zavaró ESZKÖZÖK JELÖLÉSE Ha másképpen nincs meghatározva az eszköz pontos helyét mindig az alapjel közepe mutatja. Az eszközök a típusuknak megfelelő csoportosításban láthatók Az eszköz Könnyű Közepes Nehéz 1. Repülők a. A Légierő merevszárnyú repülőgépe az osztály és a 52

43 típus meghatározása nélkül b. A Légierő helikoptere c. A csapatrepülők merevszárnyú repülőgépe d. A csapatrepülők helikoptere e. A csapatrepülők támadó helikoptere f. Bombázó, az osztály meghatározása nélkül g. Vadászrepülőgép, az osztály meghatározása nélkül 2. Elektronikai eszköz Lokátor 3. Hajók a. Haditengerészeti hadihajó, az osztály meghatározása nélkül b. Tengeralattjáró, az osztály meghatározása nélkül c. Légpárnás jármű, az osztály meghatározása nélkül 53

44 4. Fegyverzet a. Páncéltörő ágyú b. Páncéltörő rakéta indító c. Hátrasiklás nélküli rakéta páncéltörő d. Lángszóró e. Ágyú f. Tarack g. Géppuska h. Aknavető i. Légvédelmi rakétaindító j. Föld-föld harcászati rakétaindító 5. Harcjárművek 54

45 a. Páncélozott szállító harcjármű (PSZH b. A páncélozott jármű általános jele c. A páncélvédettség nélküli jármű általános jele d. Gyalogsági harcjármű (GYHJ) e. Harckocsi Eszközök jeleinek összeszerkesztése Azért, hogy különböző típusú eszközök ábrázolást hozhassunk létre, az alapjeleket egymásra kell felvinni. A tipikus példák az alább angol alfabetikus sorrendben láthatók: Eszköz Jel 1. Csapatrepülő páncélelhárító- (Lásd a helikopter 8.sz. jelet a 2-19 oldalon) Csak Németországban 2. Páncélozott hídvető harcjármű 3. Műszaki járművek a. A műszaki járműveknek és felszereléseiknek széles választéka van, olyanok mint aknakifordító eke, vagy tolólap, melyek azokra felszerelhetők. 55

46 b. Azért, hogy e jelek számát csökkentsük, egy általános műszaki jármű jelölést hoztak létre, mely jele: Ezt a jelet a megfelelő jármű jeléhez kell hozzáadni és a V mezőben kell feltüntetni azt, hogy milyen felszereléssel került ellátásra. Eszköz Jel c. Példák: (1) Harckocsi aknakifordító ekével MINE PLOUGH (2) Páncélozott lánctalpas harcjármű, tolólappal felszerelve DOZER (3) Teherszállító jármű 10 TON LOAD 4. Löveg légvédelmi feladatra 5. Löveg páncéltörő feladatra 6. Sorozatvető 7.A légierő felderítő repülőgépe, osztálya nem meghatározott 8. A légierő szállító repülőgépe, osztálya nem meghatározott A mozgásképesség jelekkel történő ábrázolása 56

47 Az egység, vagy eszköz jel alatt az R mezőben kerül feltüntetésre a mozgási képesség jelölése. A mozgásképesség jele az A mezőbe is helyezhető, ha az egység képességének tisztázása szükséges. Alfabetikus sorrendben a következők 1. Kétéltű 2. Hó-járó 3. Vontatott jármű vagy tréler 4. Lánctalpas 5. Kerekes 6.Kerekes terepjáró 7. Fél-lánctalpas 8. Vasúti 0229 A Mezők elhelyezkedése és tartalma 1. A mezők feladatáról és elhelyezkedéséről a részletes információkat a 0108.pont ad. A könnyebb utalás végrehajtása érdekében megadjuk a mezők vázlatát itt is. D különleges jelző C Eszköz mennyisége 57

48 B * Méret jelző W Dátum - idő szám Az alapjel E Meg nem erősített adat, vagy kérdőjel F Megerősítés G Kiegészítő W Dátum - idő szám (általában feladat vagy átalárendelés információ jelzővel ellátva) (elvétel) H Szabad szöveg * J Értékelési fok V Az egység neve / a K Harcérték felszerelés típusa L Jelet kibocsátó berendezés T Egyedi megnevezés M Magasabbegység * N Ellenség P Tetszőleges Egység Jelölő ** S Harcálláspont megnevezése R Mozgás képesség jelző Megjegyzések: Q Mozgási irány jelző * jelöltek azok a mezők, attól függően, hogy mely feladatjelző kerül alkalmazásra el fognak tűnni. Az "I", "O", és az "U" betűk az esetleges félreértések elkerülése érdekében nem kerültek alkalmazásra. **Az ellenséges kötelék jelölésének módszerére lásd e fejezet A. mellékletét Melléklet: A. Ismeretlen, vagy nem azonosított ellenséges egységek jelölése. 2. Mezők információinak tartalma A mező Max. Megnevezése Alkalmazhatósági Megjegyzés betű jel leírás jele szélesség Kötelező mezők A - Alapjel és feladat Mindenhol jelző, egységek, állások és létesítmények 58

49 vagy eszközök jeléhez (Ld. 0214, 0215, , 0224, 0225, 0226, 0227 pontok) B 6 Méret jelző Egységek a. Kötelező feltüntetni (Lásd Létesítmények az egységeknél. pontot) Eszközök b. Ki lehet tölteni a létesítményeknél, ha az eszköz száma neve nem egyedi, vagy félreérthető. c. Eszközöknél is alkalmazható. d. Kérdőjel használata megengedett. P 21 Tetszőleges Egység Csak ellenség A Tetszőleges Egység Jelölő. Akkor kerül esetén. jelzőt e fejezet A. kijelölésre ha az adott Egység mellékletében jel azonosítása nem Létesítmény meghatározottak teljes, vagy Eszköz szerint kell félreérthető. alkalmazni. T 15 Egyedi Megnevezés. Minden az a. Ha az egyedi Az egységeknek, Ellenséges megnevezés nem vagy létesítményeknek eszközök ismert, vagy nem egyedi száma, vagy kivételével. pontosított, akkor rövid neve. kérdőjelet teszünk. b. Tartalmazhat különleges nemzeti betűket. c. Az egyedi megnevezésnek mindig meg kell felni a méret jelzőnek. Ha a méret jelző nincs feltüntetve, az egyedi megnevezésnek kell tartalmaznia a méretet. Feltételesen informáló mezők. D - Különleges méret jelző Egység Fel kell tüntetni (Lásd pont) Létesítmény amikor az a helyzetnek megfelel. 59

50 N 2 Ellenség. Eszköz Nem kell feltüntetni EN betűkkel jelöli ha az ellenséget az ellenség eszközét. saját színe alapján azonosítani lehet. Információs lehetőséget biztosító mező C 6 Eszköz mennyiség. Eszköz Tartalmazhat Megmutatja hány db kérdőjelet. eszköz van jele. E 1 Meg nem erősített adat Minden esetben Ha minden információ kétséges. F 3 Megerősítés, vagy Minden esetben Ennek a mezőnek elvétel. Az F mezőben ellenséges eszközök mindig zárójelben feltüntetve (+), vagy (-) kivételével. kell lennie. jellel. G 17 Kiegészítő információ Minden esetben. Az itt feltüntetett A felhasználó részére nem szükséges átadni biztosít jegyzet lehetőséget. más felhasználónak. H 15 Szabad szöveg. Minden esetben. a. A kérdőjel Az összes olyan megengedett kiegészítő információ ellenségről szóló részére amit más mezők információk esetén. nem fednek le. b. Azokat a fontos információkat amiket másoknak is át kell adni, ide kell írni és nem a G mezőbe. J 2 Értékelési fok Csak ellenség. a. Az értékeket a Egy betűt és egy számot STANAG tartalmaz. Megmutatja ben találhatók meg. a forrás és az információ b. Ha a H mező értékét. használatára is sor kerül, akkor először ezt a mezőt, majd / jellel elválasztva a többit. K 5 Harci érték Egység Ha a H mező Ki lehet vetíteni Létesítmény használatára is sor Harci hatékonyságra kerül, akkor először 60

51 (CE - egy üres hely majd 2 szám és %), vagy Százalékos hatékonyságra (PC, 2 szám és %) ezt a mezőt, majd / jellel elválasztva a L 1 Jelet kibocsátó berendezés. Csak ellenség Ha a H mező Ha az eszköz kisugárzó esetén. használatára is sor akkor! jelet kell kerül, akkor először feltüntetni. ezt a mezőt, majd / jellel elválasztva a többit. M 15 Magasabb egység. Minden a. A kérdőjel A kötelék egyedi száma, esetben. alkalmazható. vagy megnevezésének b. Nemzeti rövidítése. különleges betűket tartalmazhat. Q - A mozgási irányt Minden Általános irányt jelző nyíl. esetben. jelent, nem a Minden esetben rögzíti a konkrét útvonalat. jel helyét. R - Mozgás képesség jelző Egységek A mozgási képesség Eszközök képi megjelenítése, ahogy az a pontban le van írva. S 15 Parancsnokságok Egységek Kérdőjelet megjelenítése. tartalmazhat. A parancsnokságok szintjének meghatározása. (Lásd pont) V 15 Az egység neve Egységek Ott ahol a név, vagy a felszerelés típusa. Eszközök vagy a típus nem megerősített kérdőjelet kell tenni. W 15 és Dátum / idő csoport. Minden a. 7 alfanumerikus 15 Kiegészíthető AT esetben. mező, mely (-KOR), FROM kiegészíthető még 7 (-TÓL), stb határozókkal, betűig. hogy mutassa, milyen b. A két mezőben időkre vonatkozik. 15 hely van, hogy 61

52 a -TÓL, -IG és az ehhez hasonló időpontokat fel lehessen tüntetni. A. MELLÉKLET A 2. FEJEZETHEZ ISMERETLEN, VAGY NEM AZONOSÍTOTT ELLENSÉGES EGYSÉG JELÖLÉSÉNEK MÓDSZERE 62

53 1. Háborúban gyakran igen nehéz azonosítani azokat az adott kötelékeket, melyekről nem rendelkezünk elegendő ismeretekkel, különösen akkor ha azok nem a NATO országok / csapatokkal határos csoportosítások jól ismert erői. 2. Ahhoz, hogy ezeket az ismeretlen, vagy nem azonosított kötelékeket akár a térképen, vagy akár a számítógép képernyőjén jelölni lehessen, bevezetésre került az ún. Arbitrary Unit Designator (AUD) - a Tetszőleges Egység Jelölő (TEJ) módszere. Ez az azonosító jelölés sajátos számok és betűk kombinációja, mely egy előtagból, egy azonosító számból és egy utótagból áll. Ezt a rendszert a NATO tagországok a STANAG 2077 INT egyezményben fogadták el. Az előtag 3. Egy olyan 3 jegyű alfanumerikus csoport, melynek első numerikus tagja jelzi annak a hadtestnek a számát, melytől az eredeti Tetszőleges Egység Jelölés származik. Az ezt követő két betű jelzi a hadtest nemzetiségét a STANAG 1059 egyezmény szerint (ezt már korábban ismertettük). Például: 1. brit hadtest - /1(BR) Corps/ = 1UK 2. német hadtest - /2(GE) Corps/ = 2GE 7. amerikai hadtest - /7(US) Corps/ = 7US 4. Az adott két betű jelenthet egy adott NATO magasabbegységet is: Például: SHAPE SH AFNORTH AN COMNON NN COMSONOR SN COMBALTAP BA COMLANDJUT JU COMZEALAND ZE NORTHAG NG CENTAG CG AFSOUTH AS LANDSOUTH LS LANDSOUTHEAST SE AMF(L) AM 5. Két különleges betűjelzéssel jelöljük a nemzeti különleges jelzésnek megfelelően, melyet a Adatp-3 IV része határoz meg, és ebből a kivonat az alábbi: ALBANIA AL Albánia AUSTRIA AU Ausztria BELGIUM BE Belgium BULGARIA BU Bulgária CANADA CA Kanada CYPRUS CY Ciprus 63

54 CZECHOSLOVAKIA CZ Csehszlovákia DENMARK DA Dánia FINLAND FI Finnország FRANCE FR Franciaország GERMANY GE Németország GREECE GR Görögország GREENLAND GL Grönland HUNGARY HU Magyarország ICELAND IC Izland IRELAND EI Írország ITALY IT Olaszország LIECHTENSTEIN LS Liechtenstein LUXEMBOURG LU Luxemburg MALTA MT Málta MONACO MN Monaco NETHERLANDS NL Hollandia NORWAY NO Norvégia POLAND PL Lengyelország PORTUGAL PO Portugália RUMANIA RO Románia USSR UR Szovjetúnió SPAIN SP Spanyolország SWEDEN SW Svédország SWITZERLAND SZ Svájc TURKEY TU Törökország UNITED KINGDOM UK Nagy Britannia USA US Egyesült államok YUGOSLAVIA YO Jugoszlávia Az azonosító szám A nemzeti hadtest felelős azért, hogy a rendelkezésére álló közötti azonosító számcsoport blokkot elossza a hadtest parancsnokság és az alárendelt magasabbegységei között. Ezek a számok azok, amelyekkel az adott ellenséges kötelékeket jelölik. (Például: Hdt. parancsnokság ho ho stb. A hadosztály hasonlóképpen lépcsőzi le a ezeket a számokat az alárendeltek és a parancsnokság között. A hadtest parancsnokság és az összes alárendeltje így ugyanazt az előtagot, de más- más számot alkalmaz a nem azonosított kötelékek jelölésére. A NATO magasabbegységek és a nemzetek között is hasonló számokat alkalmaznak között. 64

55 Az utótag 7. Az előzőekben leírt előtagot és számot követő utótag jelöli a. Az ellenséges magasabbegység nemzetiségét b. A magasabbegység típusát A Tetszőleges egység jelölés megváltoztatása 8. Az 5., 6. és a 7. pontokkal megegyezve általában a magasabbegységek által meghatározott Tetszőleges Egység Jelölések általában nem változnak, kivéve ha- az ismeretlen köteléket önállóan azonosításra került két magasabbegység által és saját Tetszőleges Egység Jelöléssel látták el azt. Ekkor az adott elöljáró magasabbegység kötelessége, hogy: mielőbb tisztázza az azonosítatlan ellenséges kötelék jelenlétét: vagy a. Elfogadja az egyik kiadott Tetszőleges Egység Jelölést, az előtagot a sajátjára megváltoztassa, b. Egy új Tetszőleges Egység Jelölést adjon ki az ellenséges kötelék azonosítására. Például: 9. Az 1. belga hadtest egyik hadosztálya és az 1. brit hadtest egyik hadosztálya is a közös sávhatár mentén felfedett egy azonosítatlan szovjet gépesített lövészhadosztályt. Mindkét hadosztály ellátta a megfelelő Tetszőleges Egység Jelöléssel, felhasználva a saját hadtest által adott azonosító számokat. (A példa kedvéért legyenek ezek 1BE396 UR MRD és 1UK473 UR MRD.) Mindkét hadtest elfogadta a hadosztályok által alkalmazott Tetszőleges Egység Jelöléseket. A NORTHAG Parancsnokság elfogadta, hogy egy azonosítatlan orosz gépesített lövészhadosztály van jelen, és elhatározta, hogy a belga azonosító számot megtartva, de már NORTHAG előtagot hozzárendel hozzá. A továbbiakban az adott még ismeretlen megnevezésű köteléket a teljes azonosításig, vagy az AFCENT, illetve a SHAPE által lehetséges megváltoztatásáig NG369 UR MRD néven jelölik. Ha az AFCENT, vagy a SHAPE valami oknál fogva megváltoztatja a Tetszőleges Egység Jelölést, akkor AFCENT, vagy SHAPE előtaggal látják el azt. Az adott példák ez esetben: 65

56 a. 1 (Belga) hadtest? 1BE396 UR MRD b. 1 (brit) hadtest? 1UK473 UR MRD c. A NORTHAG Parancsnokság egyetértett a nem azonosított orosz hadosztály jelenlétével és a belga azonosító számot felhasználva, már a NORTHAG előtagot rendelte a kódhoz és értesítette mindkét hadtest parancsnokságot a változásról : NG369 ÚR MRD 66

57 3. FEJEZET Terep és a harcászati tevékenység 1. Rész. Használati utasítás Mivel az e fejezetben feltüntetett jelek alkalmazása eltérő a korábbiaktól, ezért utalnunk kell a 2. részre, hogy megtaláljuk azok alkalmazási szabályait a felhasználás során. Az alább felsorolt jelek a 2. részben az alábbi pontok alatt találhatók meg: 1. Pontok pont 2. Katonai megerősítések pont 3. ABV események pont 4. Vonalak pont 5. Területek és elhelyezkedések pont 6. Tűztervezési jelek pont 7. Akadályok pont 8. Mozgások pont 9. Harcfeladat és elhatározási jelek Pont Általános szabályok 1. A jelek helye a. Területek A jelek háromféle módon helyezkedhetnek el (1) Méretarányosan ábrázolva térképen, vagy vázlaton az adott terület ábrázolását követve. (2) Vázlatosan ábrázolva térképen, vagy vázlaton, az adott terület közepét mutatja. (3) Vázlatosan ábrázolva és elhelyezkedési vektorral kapcsolva az adott ábrázolt térkép, vagy vázlat középpontjához, melyet az ábrázol, amennyiben ez tisztábbá teszi az ábrázolást. b. Vonalak Követik a megadott koordinátákat a terepen amit ábrázolnak. c. Mozgások Követi a megadott koordinátákat amelyek a tevékenységek irányát meghatározzák. d. Akadályok 67
