1 Barta Endre: Funkcionális genomika Barta Endre Debreceni Egyetem, ÁOK, BMBI, Klinikai Genomikai Központ NAIK MBK, Mezőgazdasági Genomikai és Bioinformatikai Csoport

2 Témák Bioinformatika, genomika, funkcionális genomika meghatározása, rövid története Transzkripció meghatározása Funkcionális genomikai módszerek Microarray RNA-seq ChIP-seq GRO-seq ChIA-PET Barta Endre 12/6/16 2

3 Bioinformatikai részterületei Szekvencia analízis DNS szekvencia analízis Fehérje szekvencia analízis Összehasonlító szekvencia analízis(komparatív genomika) Génexpresszió, génszabályozás vizsgálata Genomika, genom annotáció Variáció vizsgálat (pl. GWAS) Funkcionális genomika Struktúrális bioinformatika Filogenetika (komputeres evolúcióbiológia) Biológiai adatbázisok fejlesztése Komputeres biológia (computational biology) = bioinformatikában használt algoritmusok fejlesztése, implementálása

4 Genomika, funkcionális genomika Genomika: A teljes örökítő anyag (magi, mitokondriális és ha van a kloroplasztisz DNS) szekvenálása, a szekvencia annotálása, elemzése Funkcionális genomika: A gének összességének, vagy egy-egy csoportjának a vizsgálata nagy áteresztőképességű kísérletekkel, amelyek vagy a genomszekvencia alapján lettek megtervezve (microarray, SNP), vagy szekvenálást használnak (ChIP-seq, RNA-seq stb.) A genotípus és a fenotípus közti összefűggések keresése genom szinten

5 Genomika története 90-es évek: genomprogramok beindulása, az első egyszerűbb modellszervezetek megszekvenálása (E. coli, élesztő, ecetmuslica, laboratóriumi fonálféreg, A. thaliana stb.), humán genomprojekt elindulása 2001: A draft humán genomszekvencia publikálása 2001-: További modellszervezetek (egér, patkány, csimpánz, fugu stb.), evolúciós szempontból fontos fajok (Ciona intestinalis, zebradánió, közönséges oposszum és vagy egyéb emlős faj) és a mezőgazdaságilag legfontosabb fajok (rizs, kukorica, marha, csirke, sertés stb.) megszekvenálása hagyományos (Sanger) módszerrel Az újgenerációs szekvenálási módszerek megjelenése, egyre több faj és fajta genomszekvenálása Első újgenerációs szekvenáláson alapuló funkcionális genomikai módszerek megjelenése Grandiózus genomszekvenálási projektek meghirdetése (humán 1000 genomprojekt, 100 Solanaceae projekt, Ezer, majd egymillió növényi és állati genom projekt stb.)

6 Funkcionális genomikai NGS technológiák ChIP-seq (ChIP-chip) DNS-fehérje kölcsönhatások genomszintű vizsgálata RNA-seq mrns-ek genomszintű vizsgálata GRO-seq transzkripció genomszintű vizsgálata ChIA-PET DNS hurkok vizsgálata A DNS-t vagy az RNS-t feldarabolják, majd a kis darabokból tag -eket szekvenálnak, és azokat illesztik a referencia genomhoz Az RNA-seq-et lehet használni referencia genom nélkül is, akkor a transzkriptomot rakjuk össze de novo Barta Endre 12/6/16 6

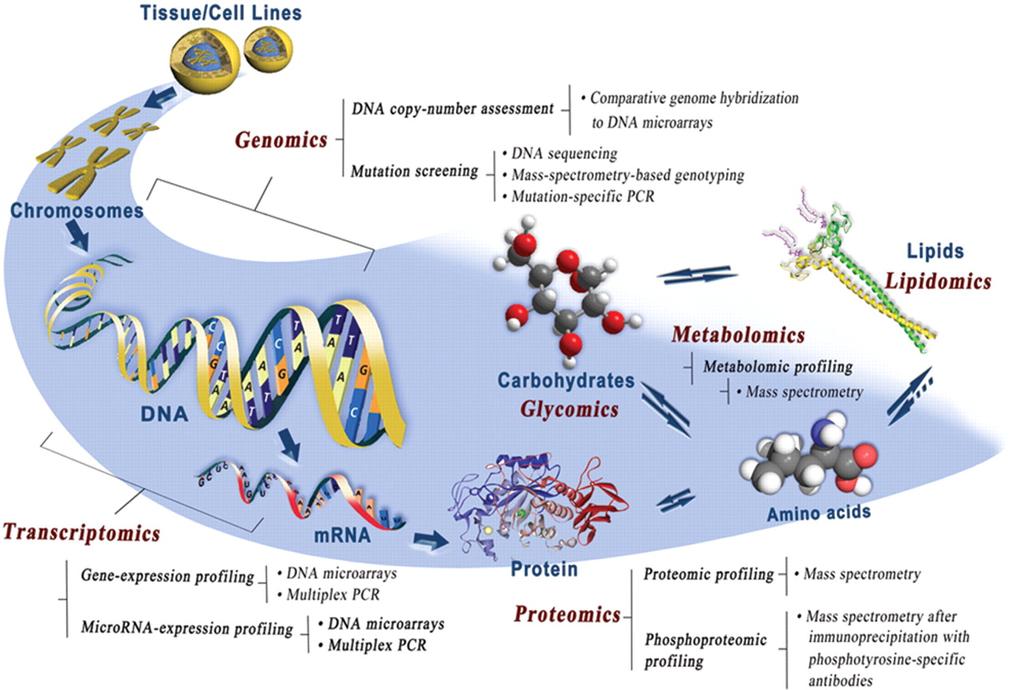

7 Különböző Omikák

8 Újgenerációs illumina szekvenáló könyvtárak készítése

9 A transzkripció leegyszerűsítve Három lépéses folyamat: 1. TF kötődik atfbs-hez (DNA) 2. TF katalízálja a polymerase II complex felépülését 3. A mrns szintézíse a transzkripciós kezdőpontról(tss) TF TFBS Pol-II TATA TSS

10 Eukarióta transzkripció ChIP-seq RNA-seq GROseq ChIA-PET

11 Mit vizsgálunk transzkiptomikában? Promóterek elhelyezkedése Transzkripciós starthely (TSS) elhelyezkedése Transzkripciós faktor kötőhelyek (TFBS) elhelyezkedése A transzkripció elindulásának a biológiai folyamata Legfontosabb kérdés: Hol, mikor, miért, mennyi mrns keletkezik egy gén melyik részéről (alternatív kivágódás/splicing) Mindez hol és hogyan van kódolva a DNS-ben 11

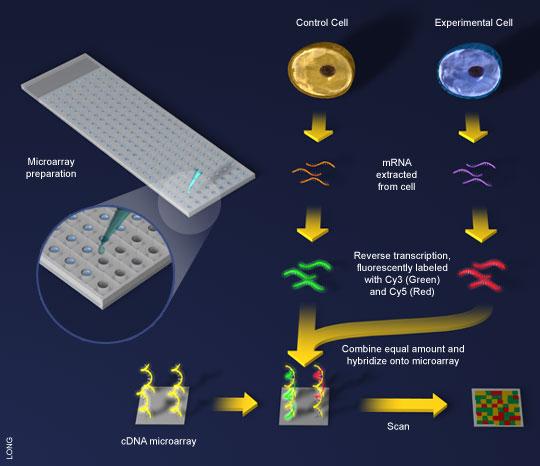

12 Microarray vagy DNS csip Hibridizáción alapszik Robot, csip vagy tintasugaras nyomtató technológia felhasználásával egy kísérletben akár hibridizációt lehet elvégezni Fő ereje a génexpresszió genom szintű vizsgálata (transzkriptomika) Különböző vizsgálatok, chip-ek: Expressziós (próbák mrns-hez) Exon array Promóter array Kromoszóma array SNP array Szekvenálás (complete genomics) Bioinformatikai kihívások: A csipekre felkerülő oligok (cdns-ek) megtervezése A kapott durva adatok feldolgozása, értelmezése 12 Transzkriptomika

13

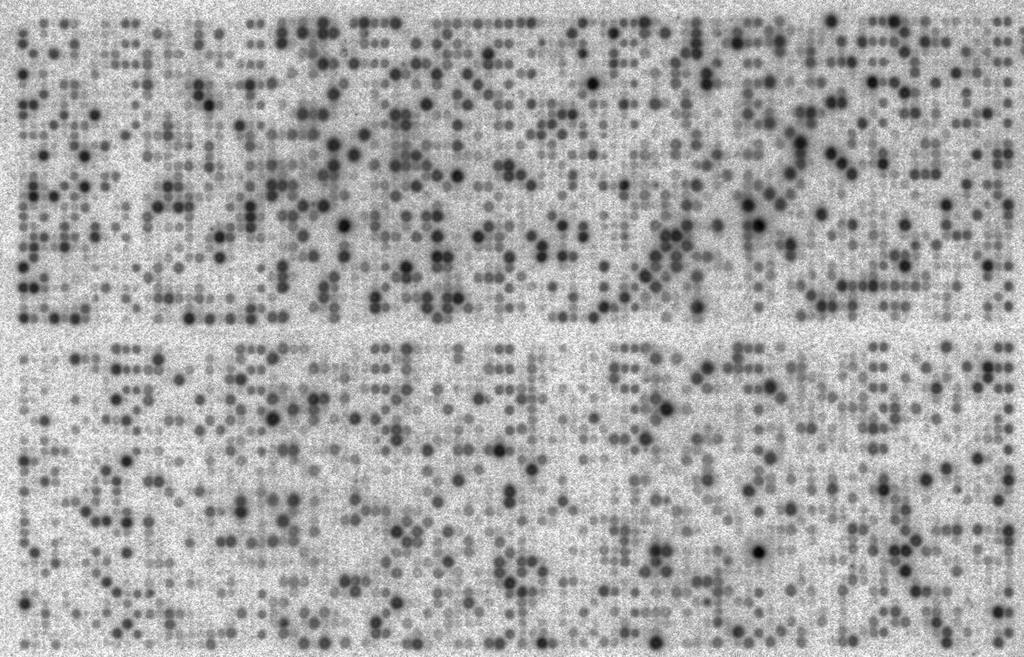

14 A szkenner által szolgáltatott ábra 14 Transzkriptomika

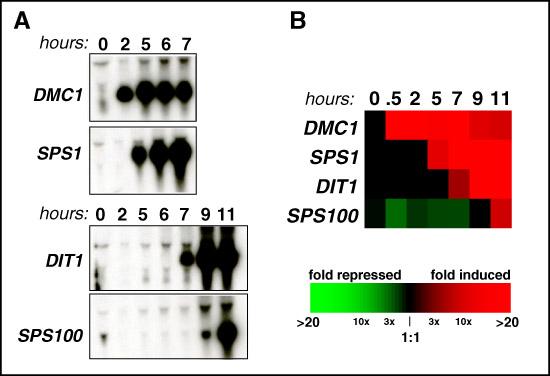

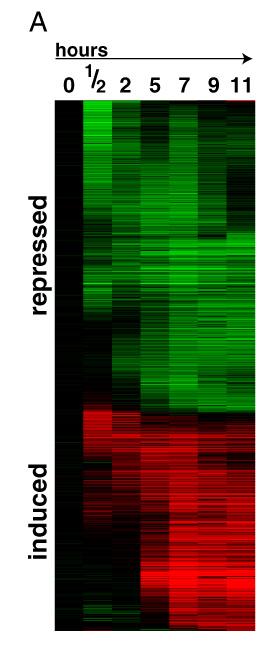

15 Élesztő spóraképzéshez kapcsolódó négy gén vizsgálata Northern hibridizációval és microarray technológiával 15 Transzkriptomika

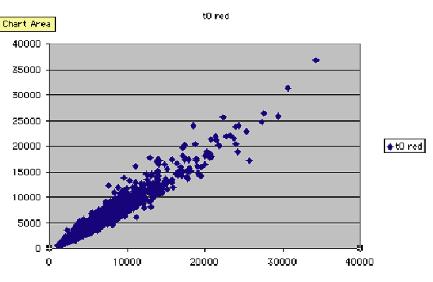

16 Két minta expressziós szintjének összehasonlítása Expressziós szint (2. minta) magas alacsony Expressziós szint (1. minta) 16 Transzkriptomika

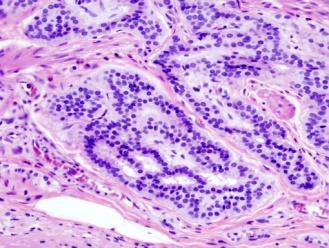

17 Különböző génexpresszió a különböző szövet és sejt típusokban Brain Fibroblast Astrocyte Astrocyte 17 Transzkriptomika

18 Leíró statisztika: klaszterezés A klaszterező algoritmusok hasznos segítséget jelentenek az adatok megjelenítésében Lehet a géneket ( features ), a mintákat vagy mindkettőt klaszterezni Az általánosan alkalmazott módszer a hierarchikus klaszterezés, amely a filogenetikában használatos neighbor joining módszerhez hasonlít Az eredmény egy fa, amely tartalmaz ágakat és végpontokat 18 Transzkriptomika

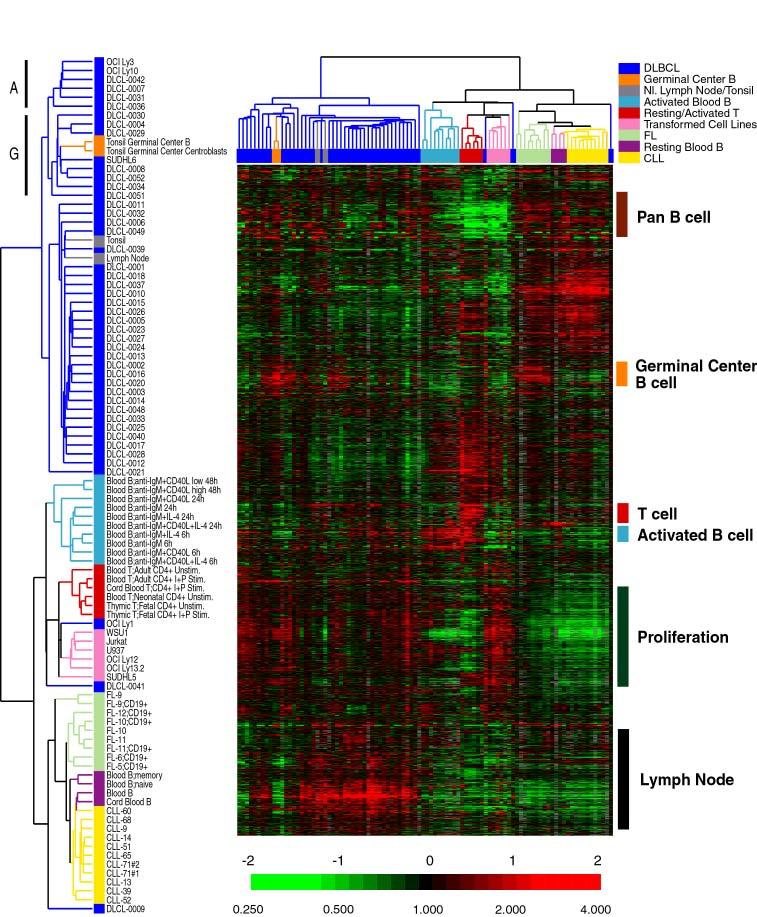

19 Kétirányú klaszterezése a géneknek (ytengely), és a sejtvonalaknak (x-tengely) (Alizadeh et al., 2000)

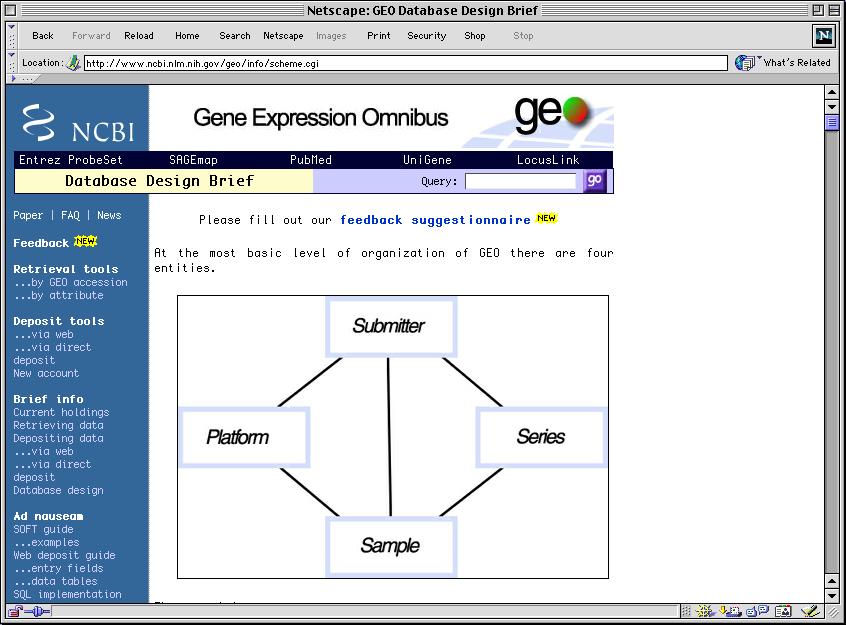

20 GEO at the NCBI 20 Transzkriptomika

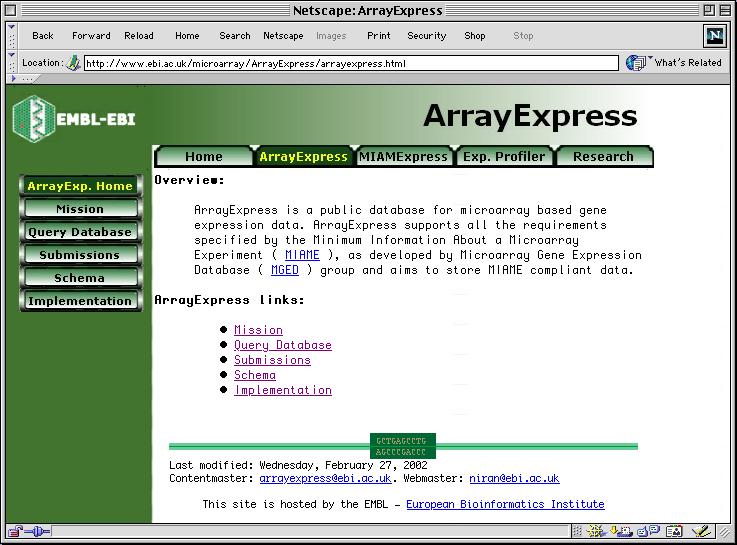

21 Array Express at EMBL 21 Transzkriptomika

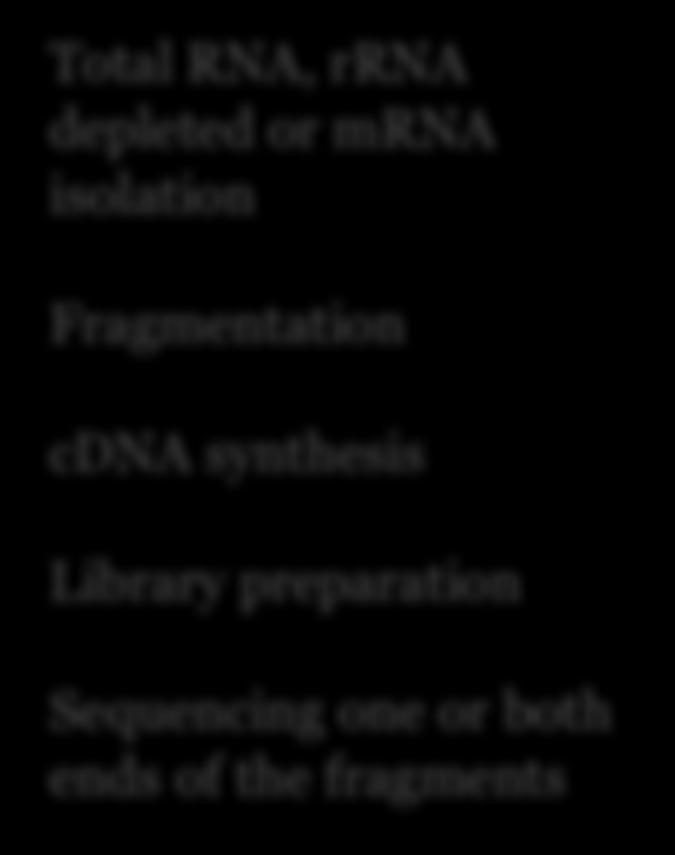

22 Trancriptome analysis with RNA-seq Total RNA, rrna depleted or mrna isolation Fragmentation cdna synthesis Library preparation Sequencing one or both ends of the fragments Mortazavi et al Nat. Meth Wang et al Nat. Rew. Genet 2009.

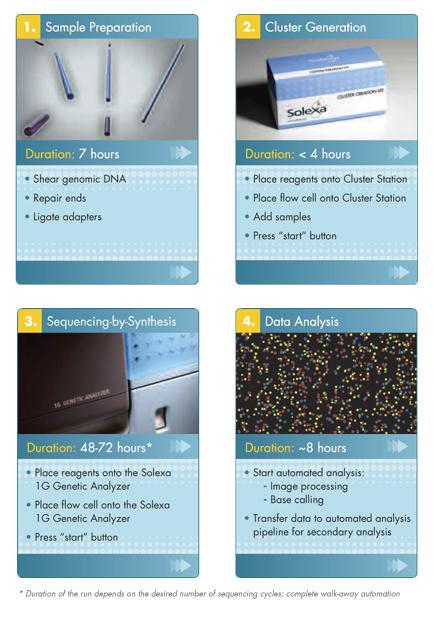

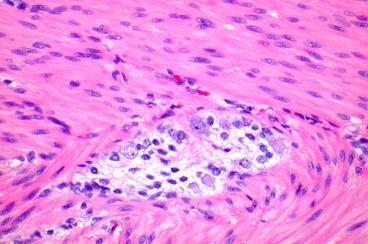

23 Samples of interest RNA sequencing Isolate RNAs Generate cdna, fragment, size select, add linkers Condition 1 (normal colon) Condition 2 (colon tumor) Sequence ends Map to genome, transcriptome, and predicted exon junctions Downstream analysis 100s of millions of paired reads 10s of billions bases of sequence

24 RNA Illumina Tru-Seq library prep Size selection step 2 days for 8 samples Adaptor ligation and standard library preparation 5ug of total RNA ~$100 per sample Not strand-specific

25 Mire lehet az RNA-seq-et használni Teljes transzkriptom analízis Új transzkriptek (átíródó régiók) meghatározása Splice variánsok meghatározása Expressziós profil meghatározása (egyes transzkriptek abundanciájának a mérése) Genetikai polimorfizmusok meghatározása: SNPs, micro-indels CNVs

26 RNA-seq analízis pipeline Bowtie illesztő (tophat) + cufflinks + CummeRbound Ez a leggyakrabban használt csomag TRINITYRNASEQ de novo transzkriptóm összerakáshoz Nagy a memóriaigénye (90GB<: HPC a Pécsi Akkor hasznos, ha nincs referencia genom (és/vagy transzkriptóm) Normalizált számlálása a transzkriptekre eső read-eknek-> génexpresszió (probléma: egy génhez több transzkript is tartozhat) A kivágódási (splice) helyeket átfogó read-ek -> exon junctions -> alternatív splicing Alternatív promóterek Eredmény: A differenciáltan kifejeződő gének listája expressziós értékekkel, új transzkriptek listája (új splice formák) 26

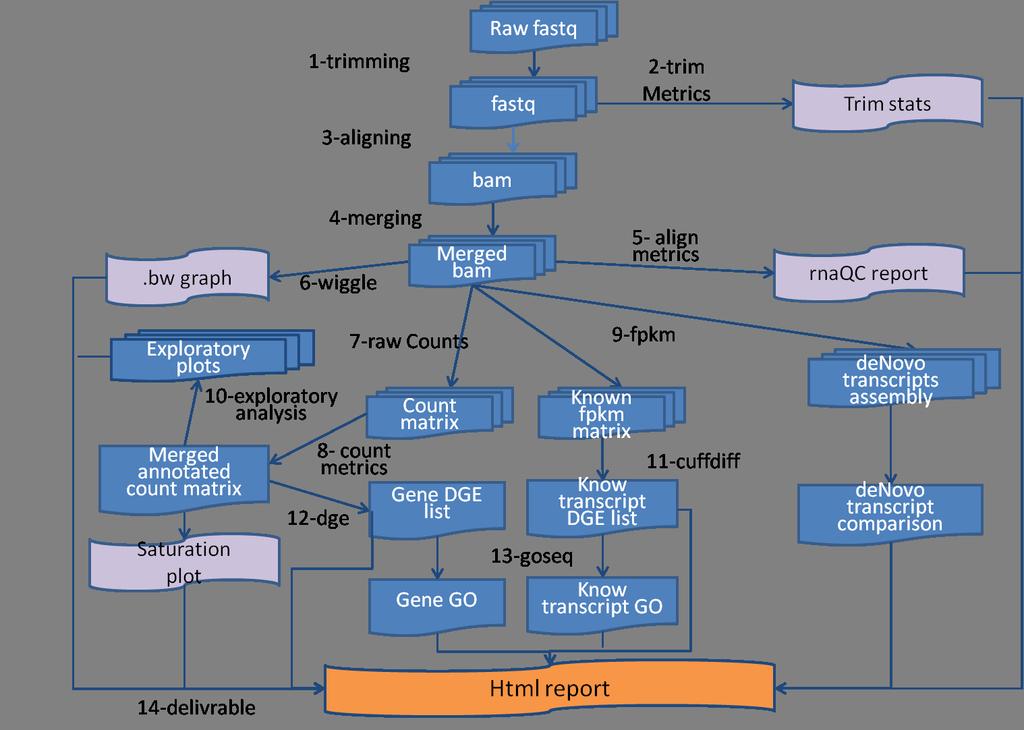

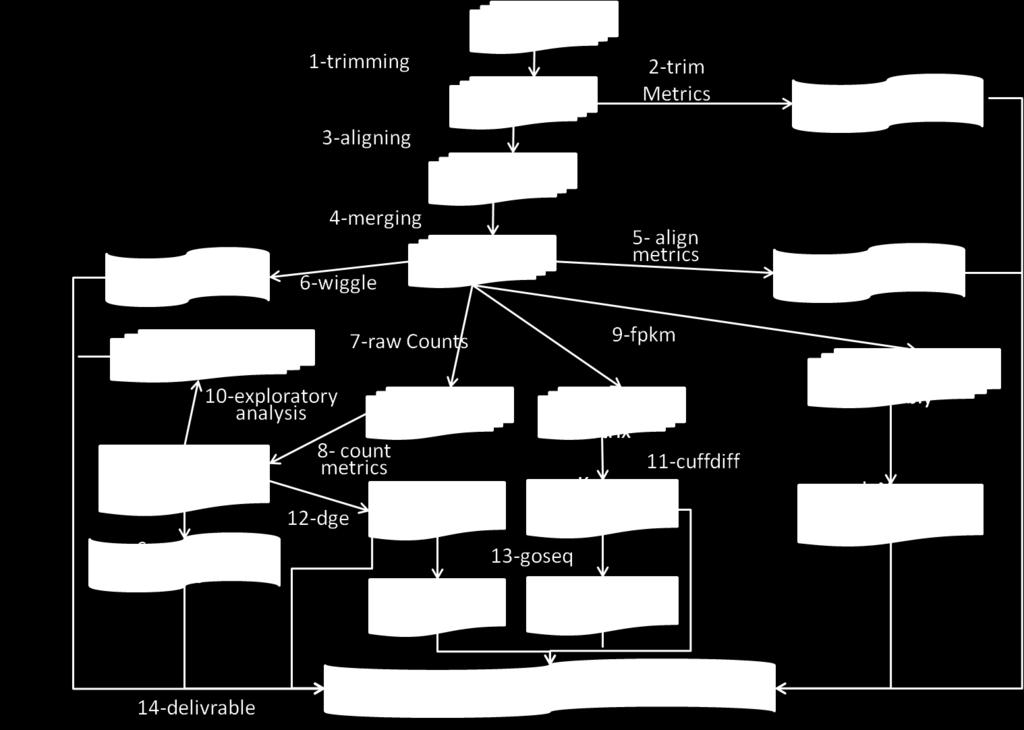

27 RNA-Seq: Overview

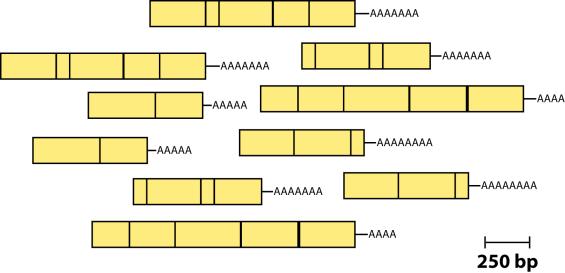

28 RNA-seq: Assembly vs Mapping Reference-based RNA-seq Ref. Genome or Transcriptome RNA-seq reads De novo RNA-seq contig1 contig2

29 RNA-seq analysis pipeline Reads / tags (fastq format) TopHat Spliced read mapper (built on bowtie) Transcripts, splice variants (bed) Cufflinks Cuffdiff Transcript assembly, differential expression, differential regulation intersectbed, awk, sed Expression levels (fpkm), fold changes CummeRbund Exploration, analysis and visualization bed, fpkm table masigpro R, limma Chipster edger, limma Differential promoter usage Different splicing variants (junctions) Clusters, Heatmaps, Expression profiles, Plots, Gene lists, bed files Clusters, Heatmaps, Expression profiles, Plots, Gene lists, bed files

30 Software Short reads aligners Stampy, BWA, Novoalign, Bowtie (tophat), Data preprocessing (reads statistics, adapter clipping, formats conversion, read counters) Fastx toolkit fastqc Htseq MISO samtools Expression studies Cufflinks package RSEQtools R packages (DESeq, edger, bayseq, DEGseq, Genominator) Alternative splicing Cufflinks Augustus Commercial software Partek CLCBio

31 Bowtie-based TopHat: finds/maps to possible splicing junctions. Important to assemble transcripts later (cufflinks) TopHat: Spliced Reads Kim et al. Genome Biology 2013, 14:R36 METHOD Open Access TopHat2: accurate alignment of transcriptomes in the presence of insertions, deletions and gene fusions Daehwan Kim 1,2,3*, Geo Pertea 3, Cole Trapnell 5,6, Harold Pimentel 7, Ryan Kelley 8 and Steven L Salzberg 3,4

32 Cufflinks package Cufflinks: Expression values calculation Transcripts de novo assembly Cuffcompare: Transcripts comparison (de novo/genome annotation) Cuffdiff: Differential expression analysis

33 Cufflinks: transcript assembly Assembly: Reports the most parsimonious set of transcripts (transfrags) that explain splicing junctions found by TopHat Isoform A Isoform B Differential gene and transcript expression analysis of RNA-seq experiments with TopHat and Cufflinks Cole Trapnell 1,2, Adam Roberts 3, Loyal Goff 1,2,4, Geo Pertea 5,6, Daehwan Kim 5,7, David R Kelley 1,2, Harold Pimentel 3, Steven L Salzberg 5,6, John L Rinn 1,2 & Lior Pachter 3,8,9

34 Cufflinks: transcript abundance Quantification: Cufflinks implements a linear statistical model to estimate an assignment of abundance to each transcript that explains the observed reads with maximum likelihood. Likelihood Isoform A Isoform B kelihood Differential analysis of gene regulation at transcript resolution with RNA-seq Cole Trapnell 1,2,6, David G Hendrickson 1,2,6, Martin Sauvageau 1,2, Loyal Goff 1 3, John L Rinn 1,2,7 & Lior Pachter 4,5,7 100% Isoform A 100% Isoform B

35 Cufflinks: abundance output Cufflinks reports abundances as Fragments Per Kilobase of exon model per Million mapped fragments (FPKM) C: Number of read pairs (fragments) from transcript N: Total number of mapped read pairs in library L: number of exonic bases for transcript Normalizes for transcript length and lib. size

36 Cuffdiff: differential transcript expression Cudiff Tests for differential expression of a cufflinks assembly Differential analysis of gene regulation at transcript resolution with RNA-seq Cole Trapnell 1,2,6, David G Hendrickson 1,2,6, Martin Sauvageau 1,2, Loyal Goff 1 3, John L Rinn 1,2,7 & Lior Pachter 4,5,7

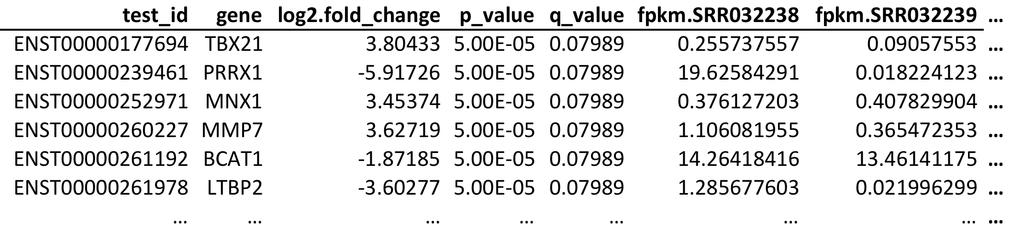

37 Cufflinks: Alternative splicing trans_id bundle_id chr left right FPKM FMI frac FPKM_conf_lo FPKM_conf_hi coverage length effective_length status ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK ENST chr OK

38 R/bioconductor Packages Based on raw read counts per gene/transcript/genome feature (mirna) Differential expression analysis DESeq Negative binomial distribution bayseq Bayesian approach Choice of Poisson and negative binomial distribution edger DEGSeq Genominator

39 Differential Gene Expression SYMBOL logfc PValue FDR counts.c1 counts.c2 counts.kd1 counts.kd2 HNRNPC & E& E& FAIM2 & E& E& AC & E& E& SSC5D & E& E& GGT5 & E& E& EXOC3L4 & E& E& FOXS1 & E& E& AQP5 & E& E& SLC27A3 & E& E& TIMP4 & E& E& Downstream Analyses Pathways/Gene Set (e.g. GOSeq) Regulatory Networks Machine Learning / Classifiers C1 C2 KD1 KD2 SCRN1 IL3RA ENSG LOC QRICH2 CNN2 ZNF684 ENSG PADI3 COL14A1 TSPAN1 PRMT3 PLXNB3 FAIM2 EXOC3L4 ENSG TLE6 SPINK4 VIT ENSG NDUFA4L2 CA9 SLC27A3 SLC23A1 CAMP SSC5D PLAU TIMP4 TNFRSF1A KCNK3 PLEKHA6 BAI2 INHA CFD ENSG BIRC7 AQP5 ANPEP COL16A1 ACAD10 CLCNKB ENSG EVA1A HNRNPC SRCRB4D FOXS1 NFATC4 MAP1A GGT5 ZNF KO C KD

40 Visualization: Genome Viewers Web based: Gbrowse ( UCSC Genome Browser ( Standalone Integrated Genome Viewer (

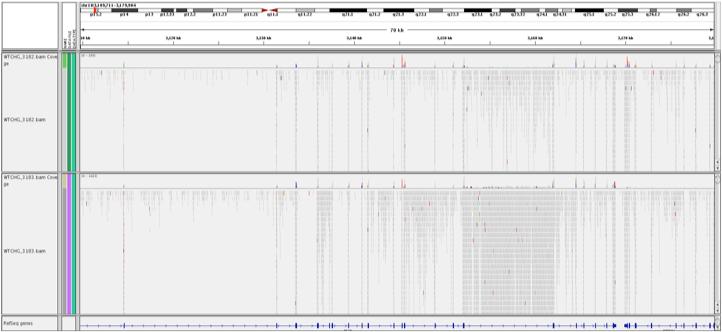

41 IGV: Differential Expression Visualization

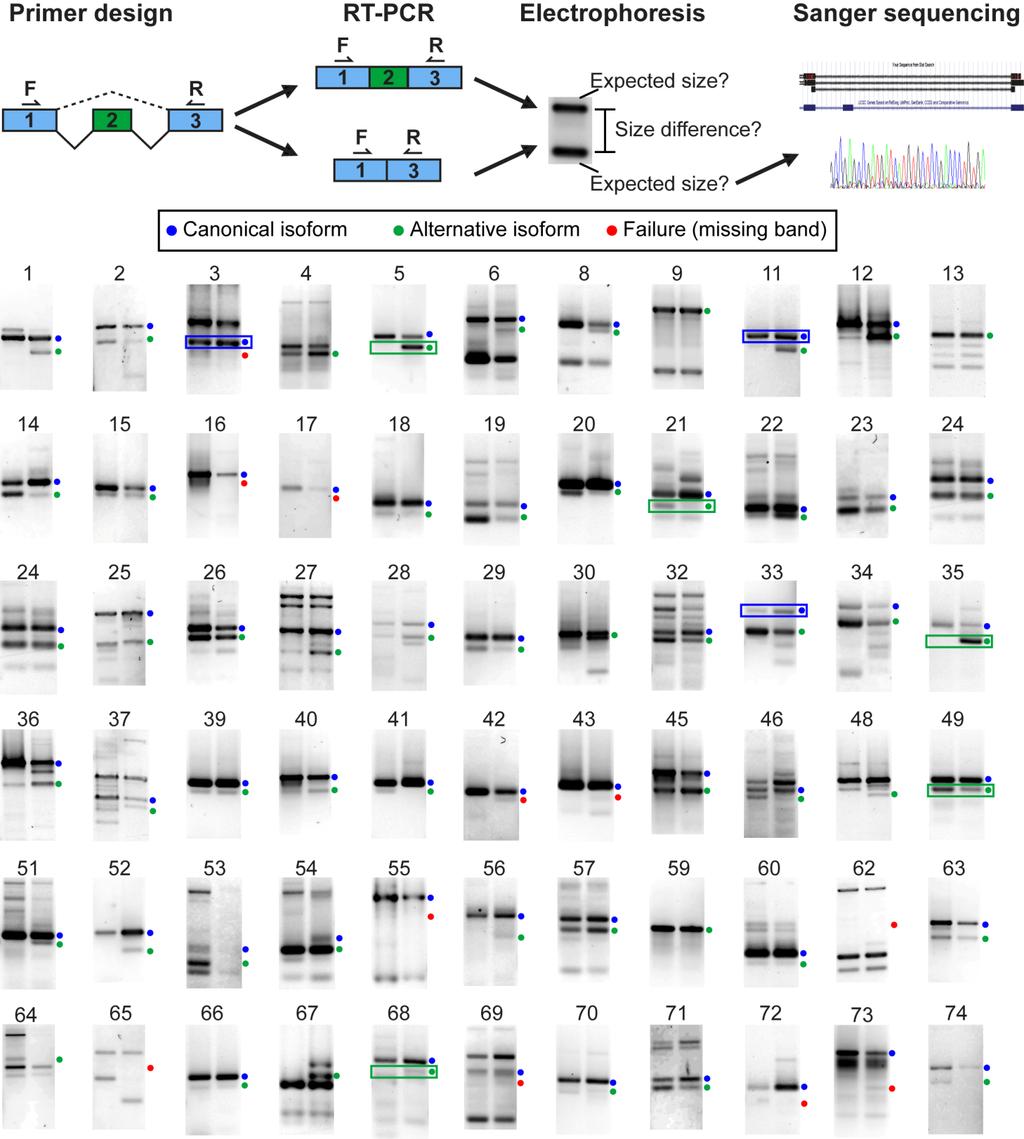

42 Validation (qualitative) 33 of 192 assays shown. Overall validation rate = 85%

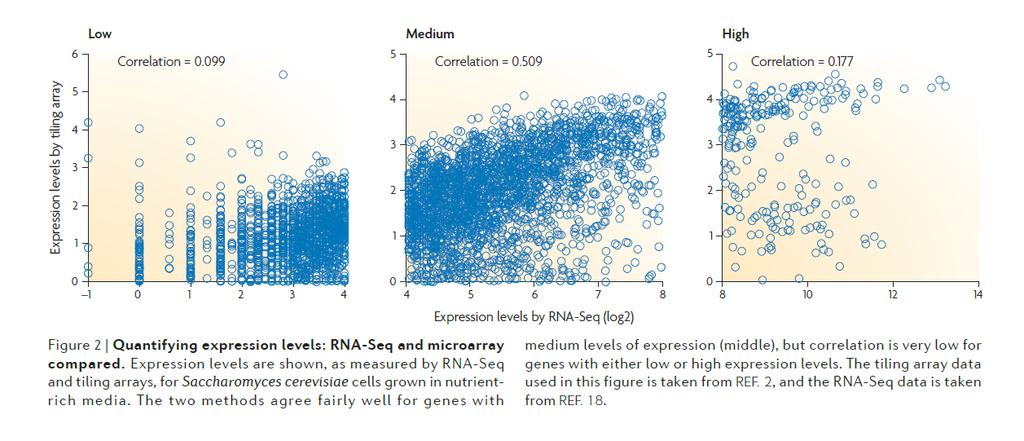

43 Comparing Microarray and RNA-Seq Wang, Zhong, Mark Gerstein, and Michael Snyder. "RNA-Seq: a revolutionary tool for transcriptomics." Nature Reviews Genetics 10.1 (2009):

44 Mi az a ChIP-szekvenálás? DNS-Fehérje kölcsönhatások vizsgálata kromatin immunoprecipitációval és NGS szekvenálással A génregulációban kulcsszerepe van a kromatin szerkezetének, a transzkripciós faktorok kötődésének A módszer a kromatin vagy a transzkripciós faktorok DNS-hez kötésén, majd specifikus antitesttel történő kicsapásán alapul. A ChIP-szekvenálás egy új forradalmi technológia, amellyel fehérje-dns interakciókat lehet térképezni genomszinten. ChIP-Seq A kromatin immunoprecipitáció (ChIP) kombinálása az újgenerációs szekvenálással

45 Egy Keresztkötés DNS-törés Kromatin sejt ImmunoPrecipitáció (ChIP) Sejtmag Hídképzés Együttes kötés Hídképzés Szekvenálás és Térképzés 45

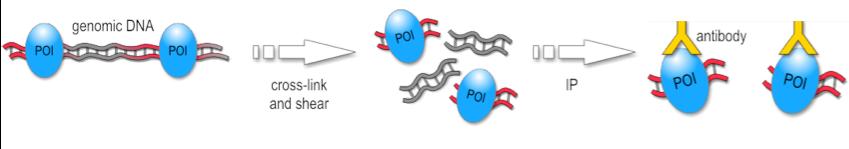

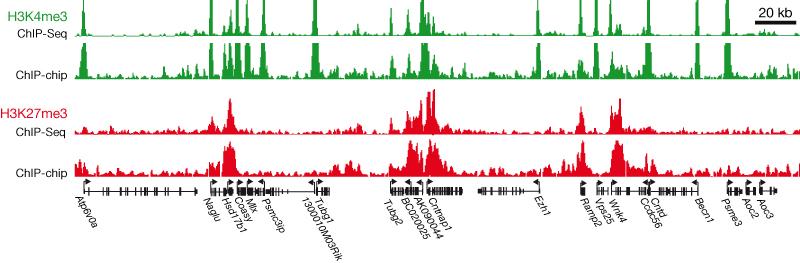

46 ChIP-seq (újgenerációs szekvenálás kromatin immunoprecipitáció után) High-throughput sequencing Map sequence tags to genome Release DNA

47 ChIP-Seq analysis pipeline Reads / tags (fastq format) Functional annotation of binding and modification loci PeakAnnotator findpeaks bedgraphs (bed) motif logos metahistograms / metagenes Hypergeometric Optimization of Motif EnRichment Homer maketagdirectory makeucscfile findmotifsgenome annotatepeaks BWA Alignment files (bam) bam Differential Binding Analysis of ChIP- Seq peak data DiffBind edger, limma + GRO-Seq tags bed Clusters, Heatmaps, Plots, Profiles, Venn diagrams Peak lists, bed files Burrows-Wheeler Alignment Tool MACS2 bed bed + etr-s (GRO-Seq) bash, bedtools awk, mergebed intersectbed, awk, sed Overlaps, Peak lists, bed files Model Based Analysis for ChIP-Seq data rpkm-like table intersectbed, awk, sed bed Chipster edger, limma Clusters, Heatmaps, Profiles, Plots, Peak lists, bed files Barta E: Command line analysis of ChIP-seq results. EMBNET JOURNAL 17:(1) pp (2011)

48 A fehérjék DNS-kötése

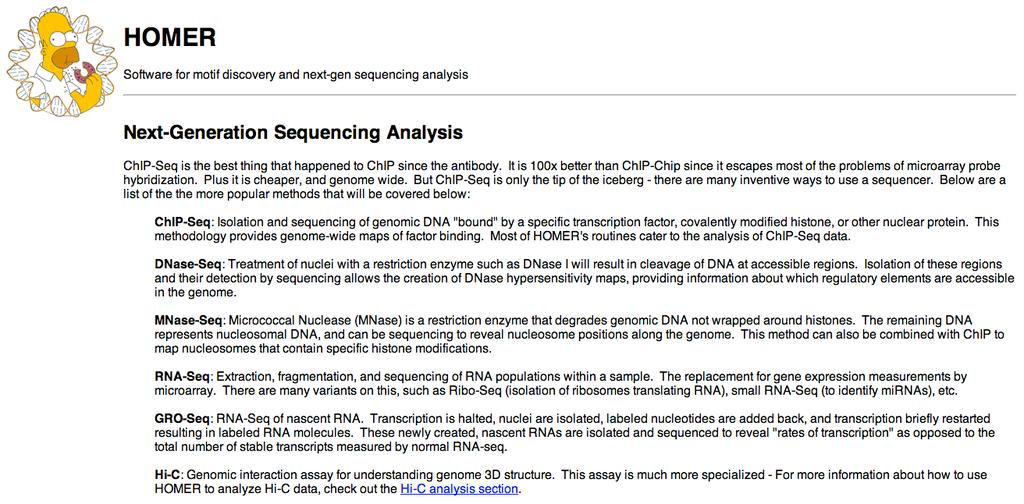

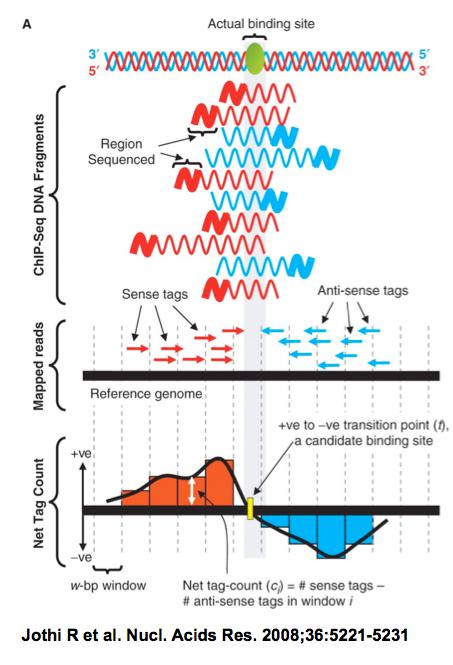

49 Finding peaks The number of peaks depends on the methods used and the cutoff values applied. More reads doesn t mean necessarily more peaks Different methods give only 60-80% similar peaks! Different programs: HOMER, MACS, FindPeaks, PeakFinds etc. 49

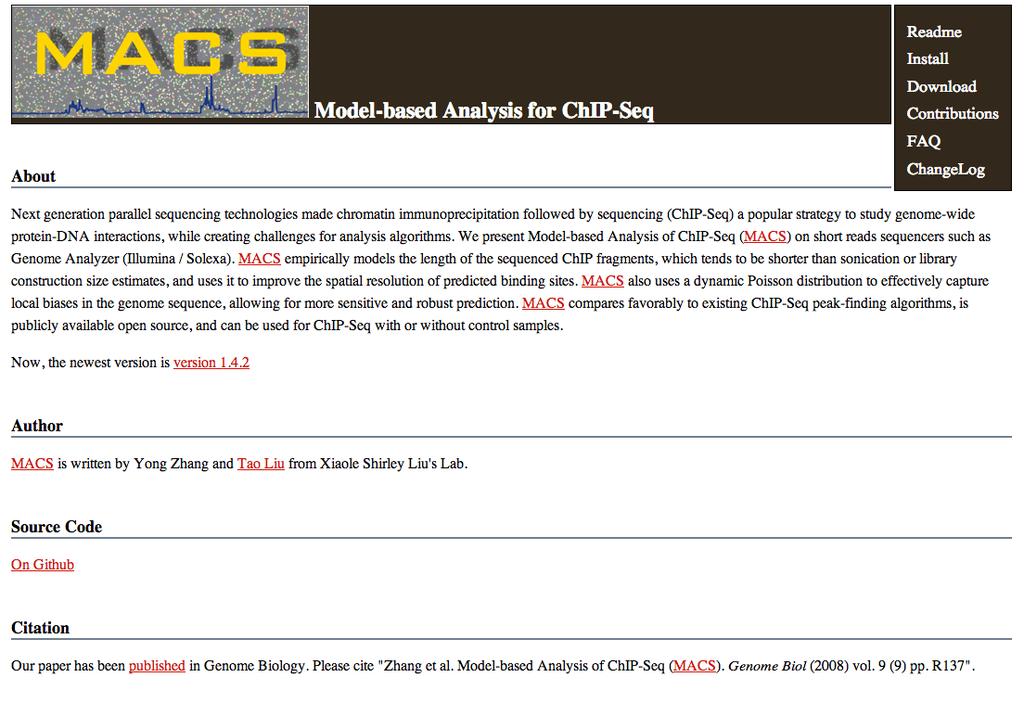

50 MACS

51 HOMER

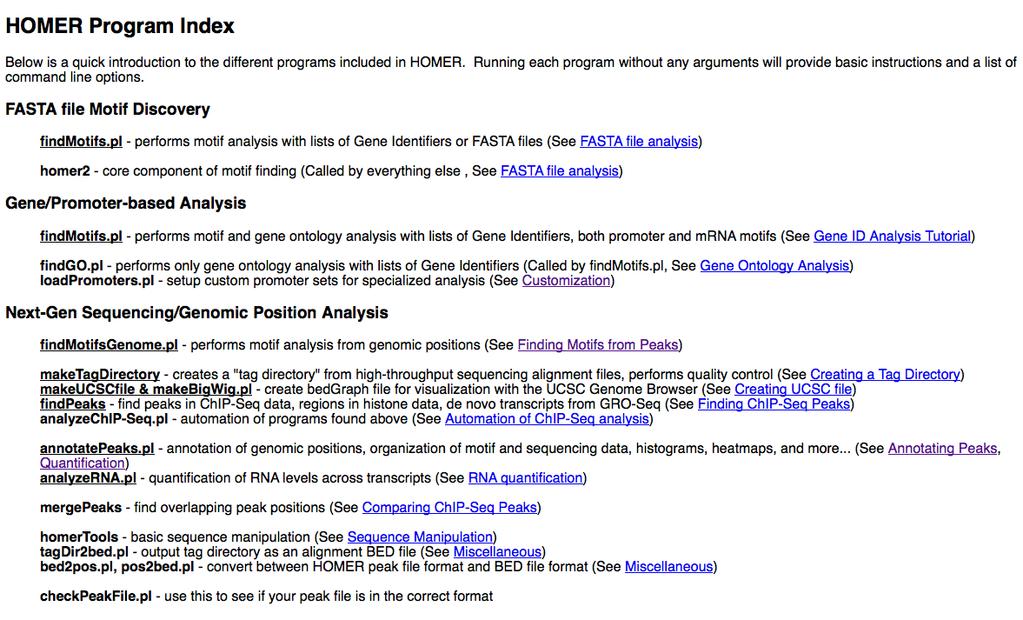

52 List of HOMER utilities Endre Barta 12/6/16 52

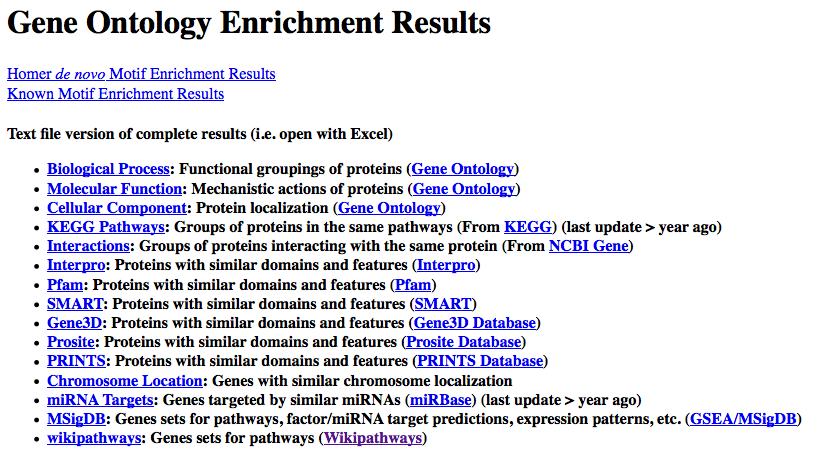

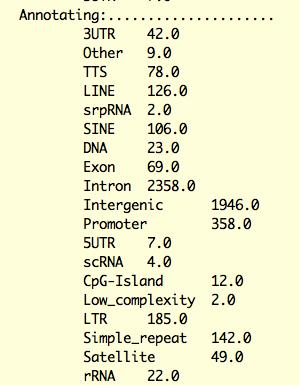

53 Annotation of the peaks (annotatepeaks.pl) Genomic localization Closest TSS Motif occurrences Enrichment in different ontologies Method: Generate a list of genes and compare the list statistically with the list of genes present in a given ontology Barta Endre 12/6/16 53

54 De novo motif finding with HOMER How findmotifsgenome.pl works: 1. Verify peak/bed file 2. Extract sequences from the genome corresponding to the regions in the input file, filtering sequences that are >70% "N 3. Calculate GC/CpG content of peak sequences. 4. Preparse the genomic sequences of the selected size to serve as background sequences 5. Randomly select background regions for motif discovery. 6. Auto normalization of sequence bias. 7. Check enrichment of known motifs 8. de novo motif finding Barta Endre 12/6/16 54

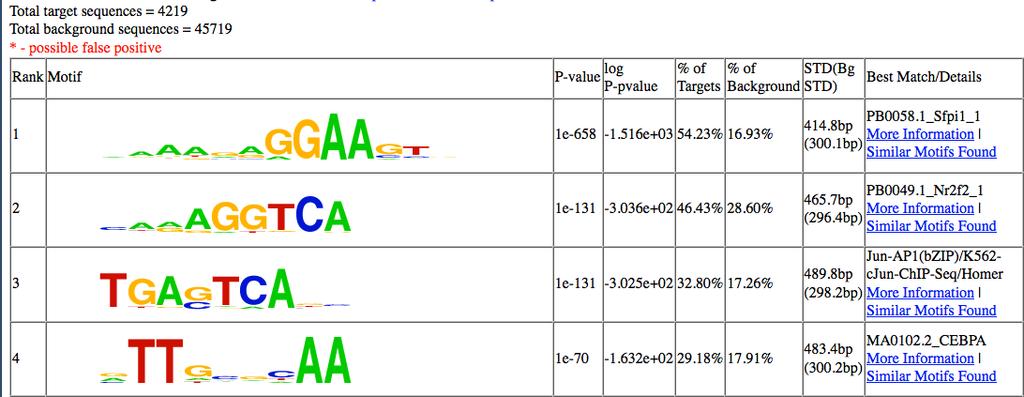

55 HOMER denovo motif finding result } RXR peaks overlapping with GRO-seq paired peaks } Enrichment = % of Targets / % of Background } The P-value depends on the size of the sample (not comparable between different samples) } Best match (HOMER has its own motif library coming from the JASPAR database and from ChIPseq analyses) does not mean perfect match!

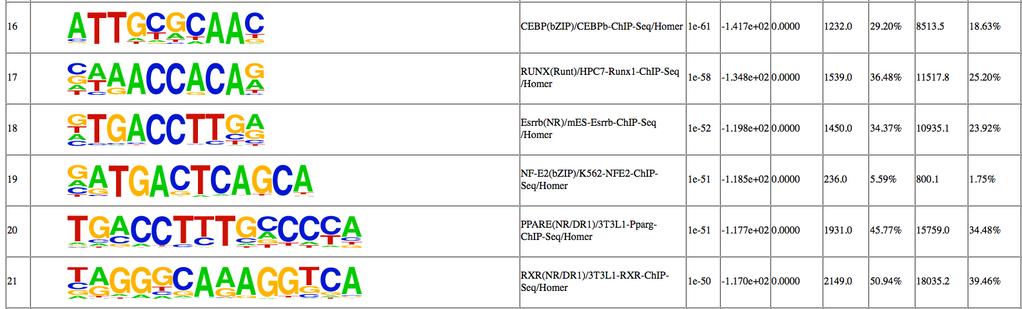

56 HOMER known motif enrichment analysis Enrichment = % of targets sequences with Motif / % of Background sequences with motif

57 Downstream analysis Comparing different samples Overlapping regions (intersectbed) Occupancy analysis (diffbind) Generating profiles Re-analyze peak subsets for motif occurrences

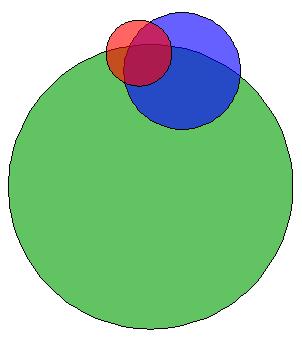

58 RXR binding is accompanied by p300 recruitment and the release of PU.1 p300 sites overlapping with RXR PU.1 sites overlapping with RXR 0.5 BMDM_C_p300 BMDM_LG_p BMDM_C_PU1 BMDM_LG_PU1 0.4 Normalized read count Normalized read count Distance from the center of RXR peak (bp) Distance from the center of RXR peak (bp)

59 intersectbed Switches: - -a peakfile1.bed -b peakfile2.bed ((-abam => -bed)) - -u - -v - -c (count b on a) wo (fusing beds in a double bed table) - -f (minimum overlap %) -u -f r (reciprocal overlap) -u -f 0.6 -r - -s (strand specific match) 59

60 Peak overlaps in BMDM A listfile Unit (peak) Group A PU.1 A PU.1 A PU.1 A PU.1 A PU.1 A PU.1 A PU.1 A-1 RXR A-2 RXR A-3 RXR A-4 RXR A-5 RXR A-6 RXR A-7 RXR PU.1 VennMaster New list file format automatically from beds: RXR 280 p300 filename ê Peak (position; merge) Group chr2: PU1peaks chr2: PU1peaks chr2: PU1peaks chr2: PU1peaks chr2: PU1peaks chr2: PU1peaks chr2: PU1peaks 60

61 DiffBind R package

62 GRO-seq Global Run-On (Massive) Sequencing GRO-Seq detects all transcribing RNAs (coding RNAs, ncrnas, enhancer/e-transcripts) in the nuclei from the 5 to the 3 end (strand specific) Theoretically, one tag (read) in the GRO-seq data represents one RNA polymerase molecule RNA polymerase I synthesizes pre-rrna RNA polymerase II synthesizes precursors of mrnas most snrna and mirna RNA polymerase III synthesizes trnas, rrna5s and other small RNAs RNA plymerases IV and V are in plants, but no GRO-seq from plants so far Core et al. Science, 2008

63 Global Run-On sequencing (GRO-seq) Methodology Core et al. Science, 2008

64 Egy Sejtmag Elkötelezett Globális sejt magi izolálás polimerázok Run-On esszé Sejtmag Promóter mrns Enhanszer AAAAA gén térképezés 64

65 GRO-seq analízis pipeline Alapvetően hasonló megközelítés mind az RNA-seq analízisnél 1. A read-ek számolása transzkripteken Az intronokon is lesznek read-ek! A génen lévő enhenszerek (ott külön transzkripció van) torzíthatják az eredményt Hosszú géneknél befolyásolhatja az eredményt a transzkripció sebessége 2. Új transzkriptek keresése (mivel minden transzkripciót mutat) Lehetnek kódoló gének, génváltozatok Lehetnek nem-kódoló RNS-ek (ncrna, lncrna) Enhenszer transzkripció 65

66 GRO-Seq reads in IGV (visualization) Chr9: 62,190 kb 62,230kb ncrna? TSS(Transcription Start Site) Peaks/waves also show RNA polymerase II velocity

67 GRO-seq analysis pipeline Reads / tags (fastq format) maketagdirectory findpeaks makeucscfile (bed) (bedgraph) Alignment files (bam) bed bed (bam) BWA Homer PeakSplitter mergebed, awk, intersectbed, sed bam bed Burrows-Wheeler Alignment Tool Hypergeometric Optimization of Motif EnRichment Subdivision into discrete signal peaks Building transcripts Finding enhancers rpkm-like table, bed Functional annotation of binding and modification loci PeakAnnotator intersectbed, awk, sed Overlaps, Peak lists, bed files + ChIP peaks DiffBind edger, limma Clusters, Heatmaps, Plots, Profiles, Venn diagrams Peak lists, bed files Differential Binding Analysis of transcript and etranscript data Chipster edger, limma Clusters, Heatmaps, Profiles, Plots, Peak lists, bed files

68 Globális magi Run-On esszé Analízis Annotáció Enhanszer transzkripció Promóter / TSS régió A divergens transzkripciós helyek predikciója Transzkript predikció 68

69 Globális magi Run-On esszé Analízis 129kb Annotáció RefSeq TSS 3 túlnyúló vég átfedés X A divergens helyek predikciója Intronikus enhanszerek TSS Intergenikus enhanszerek Transzkript predikció 69

70 Defining transcribed regions overlappin g etranscripti on Not active New transcript Paused, active 3 extended transcriptio n Not paused, Paused, activenon- active Paused, not active 70

71 Transcription activation in real time 30 min 60 min 120 min ~160 kb / h 10,000 bp/min 160 bp/sec

72 GRO-seq, RNA-seq and ChIP-seq shows the transcription start site (TSS) GRO-seq: divergent transcription ChIP-seq: H3K4me3

73 Gének közös promóterrel 73

74 Az egér makrofág naszcens transzkriptóm Egér genom 11.4 % 100 % 2,707.7 Mb 10.7 % Transzkript lefedettség a pozitív szálon Transzkript lefedettség a negatív szálon 11 % awk -F"\t" '{if ($6 == "+") sum += $3-$2} END{print sum}' /molbio/projects/ogrochip/annotation/gro/alltrs.bed ~ % awk -F"\t" '{if ($6 == "-") sum += $3-$2} END{print sum}' /molbio/projects/ogrochip/annotation/gro/alltrs.bed ~ % mergebed -i /molbio/projects/ogrochip/annotation/gro/alltrs.bed awk -F"\t" '{sum += $3-$2} END{print sum}' ~ % Transzkripció mindkét szálon: ~ 0.8 % 74

75 Mi a közös a három funkcionális genomikai módszerben bioinformatikai szempontból Mind a genomi DNS-t (ChIP-seq), mind az RNS-t (RNA-seq), mind a naszcens RNS-t (GRO-seq) bp-os darabokra fragmentáljuk A könyvtárkészítés után hasonló DNS fragmenteket kapunk, amelyeket szekvenáló linkerek, primerek határolnak Egy (ChIP-seq, GRO-seq) vagy mindkét végét (RNA-seq) ezeknek a fragmenteknek megszekvenáljuk A következő lépés mindig a referencia genomra illesztés (kivéve RNA-seq de novo assembly) A ChIP-seq és GRO-seq esetében a cél csak a megszekvenált rövid read-ek pontos genomi localizációjának a meghatározása (elég bp-t meghatározni) Az RNA-seq esetében kiványcsiak lehetünk a különböző splicing variánsokra, ezért célszerű hosszabb szekvenciákat leolvasni a fragmentumok mindkét oldaláról

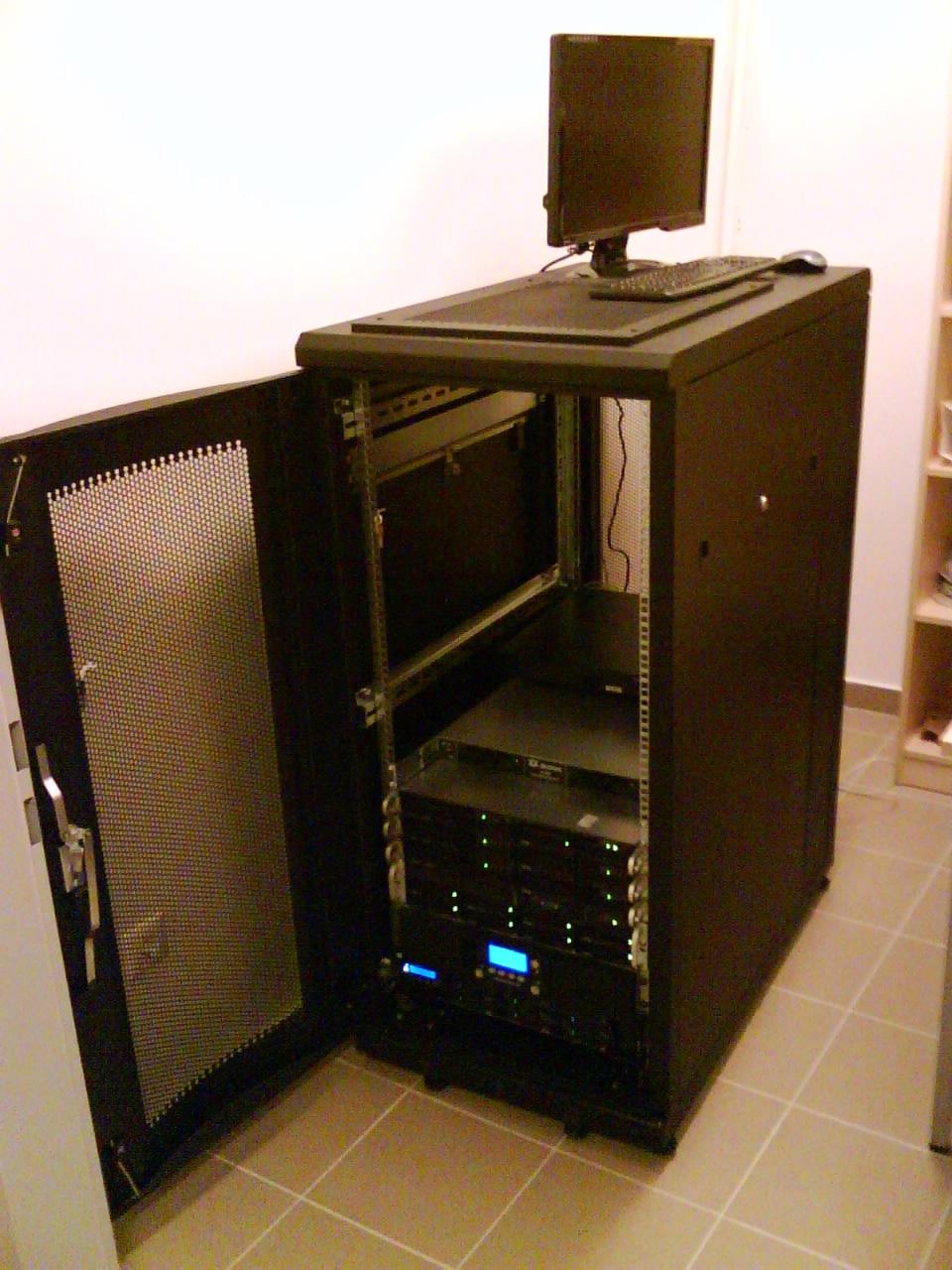

76 NGS szoftverek az ngsdeb (Klinikai Genomikai Központ) szerveren Programs used for ChIP-seq, GRO-seq and RNA-seq analysis Other programs used for sequence analysis HOMER SAMTOOLS BOWTIE ChIPSEEQER BEDTOOLS BAMTOOLS TOPHAT TRINITYRNASEQ BWA MEME MACS FASTX-TOOLKIT Head Node: 2x6 core, 144GB RAM, 20 Tbyte PICARD disk 6x computing nodes: 2x6 core, 48GB RAM 600GB disk VCF-TOOLS VCFUTILS TABIX EMBOSS BLAST BLAST+ CBUST LASTZ MULTIZ BLAT WEEDER DIALIGN SRMA CLUSTALW GLAM2 76

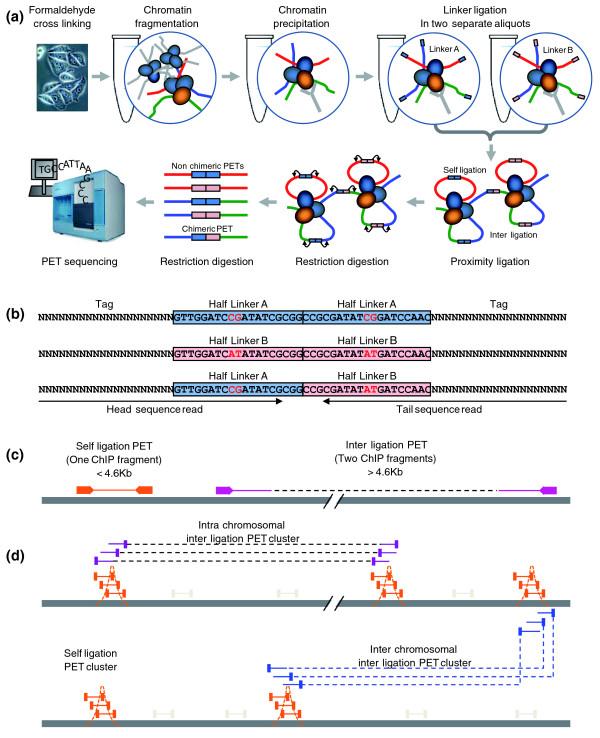

77 ChIA-PET protocol Wet-lab portion of protocol Dry-lab portion of protocol Linker filtering Guoliang Li et. al Genome Biology PET mapping to reference genome PET clustering 77

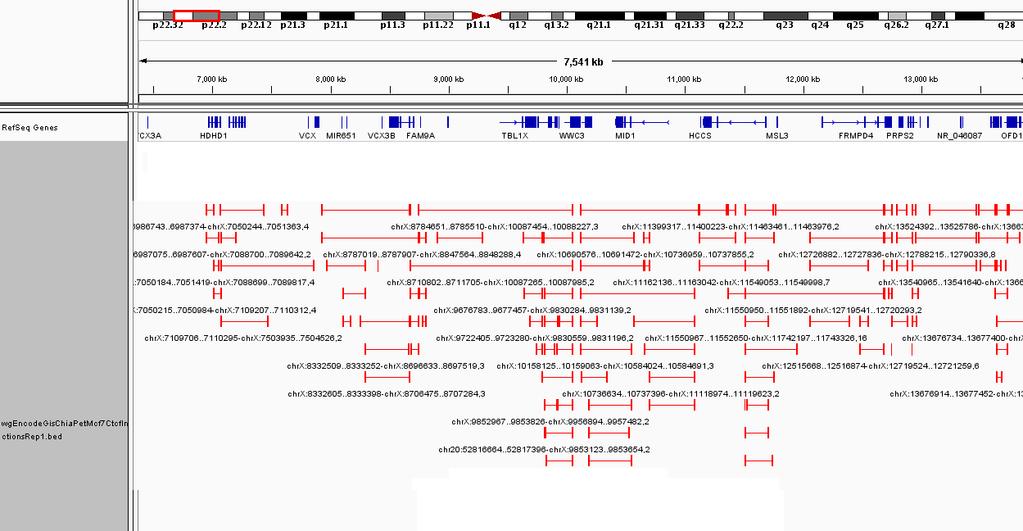

78 Analysis pipeline Download data (SRA/ ENCODE) Filter data (300kbp < interactions) Assign CTCF motifs to interactions CTCF peak CT CF INTERACTION 1 INTERACTION 2 CT CF Interaction analysis: Visualization Meta analysis Heatmap analysis Annotation etc CT CF CT CF P-value: 1e-1653 T: % B: 2.86% CT CF INTERACTION 3 CT CF 78
