ÁBRÁK KÉPEK FŰTÉSTECHNIKA, NAPENERGIA HASZNOSÍTÁS

Átírás

1 FŰTÉSTECHNIKA, NAPENERGIA HASZNOSÍTÁS ÁBRÁK KÉPEK Jegyzet a következő szakképesítések tananyaga: Központifűtés - és gázhálózat-rendszerszerelő Épületgépész technikus Rácz László

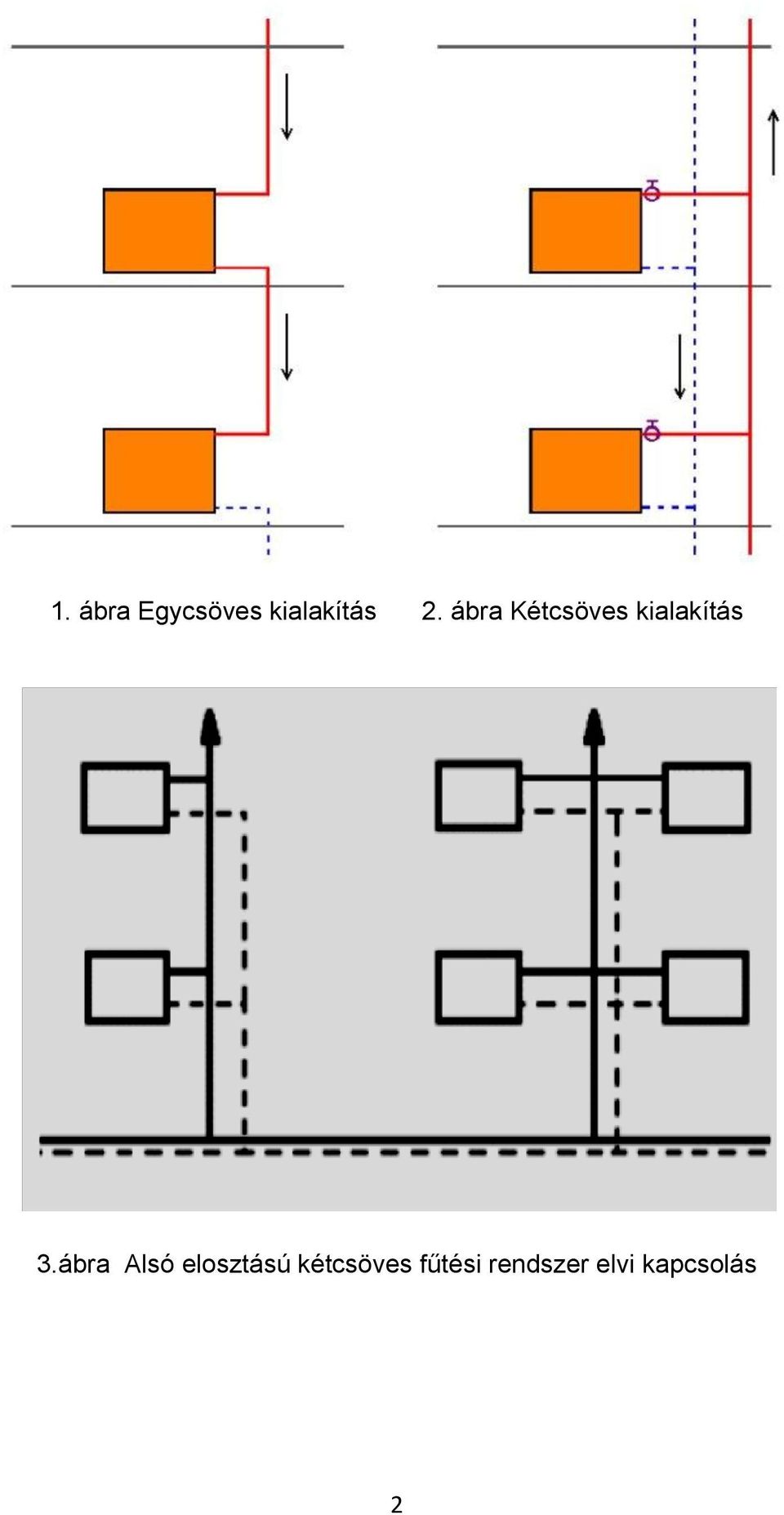

2 1. ábra Egycsöves kialakítás 2. ábra Kétcsöves kialakítás 3.ábra Alsó elosztású kétcsöves fűtési rendszer elvi kapcsolás 2

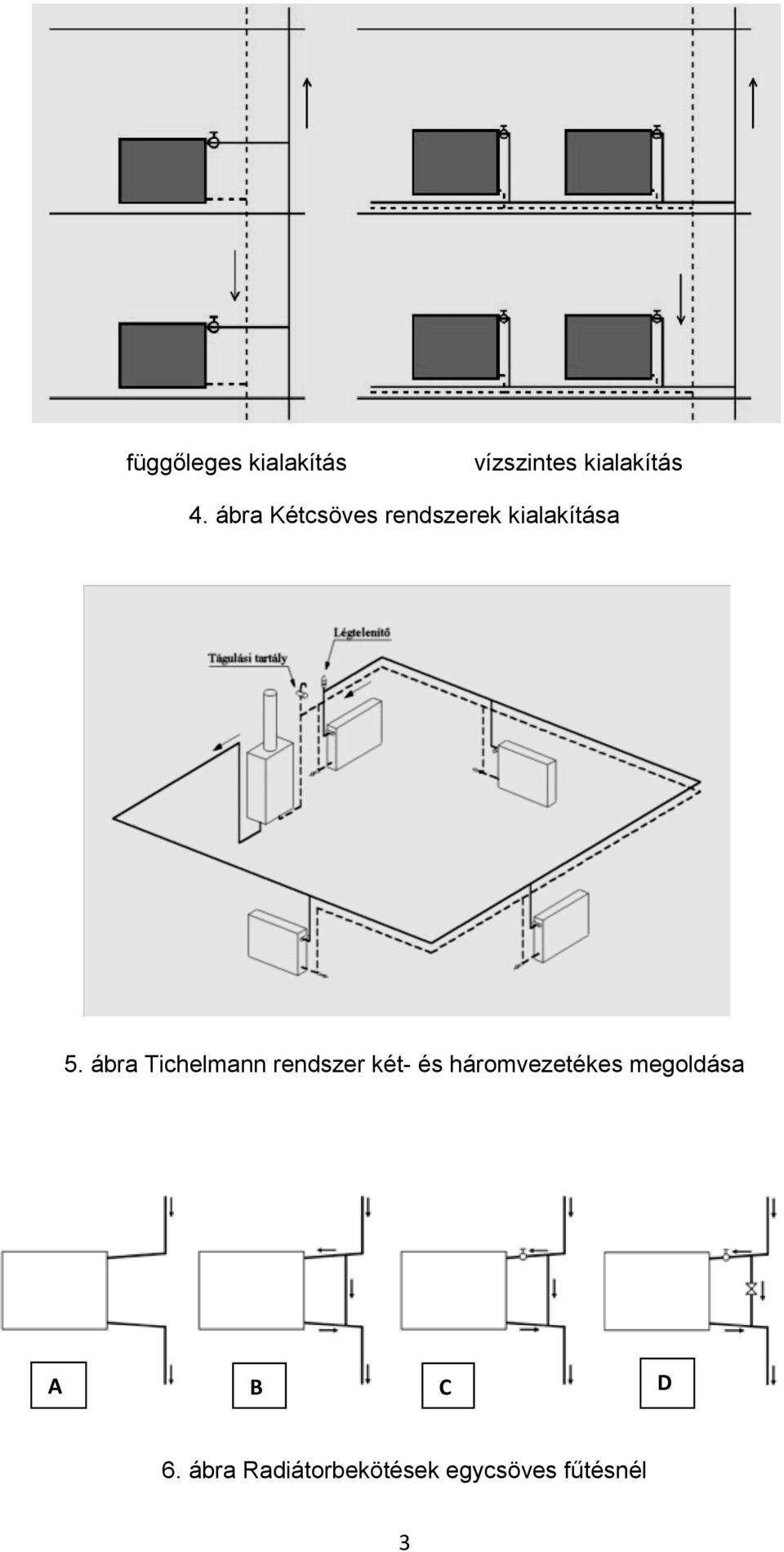

3 függőleges kialakítás vízszintes kialakítás 4. ábra Kétcsöves rendszerek kialakítása ábra 5. ábra Tichelmann rendszer két- és háromvezetékes megoldása A B C D ábra 6. ábra Radiátorbekötések egycsöves fűtésnél 3

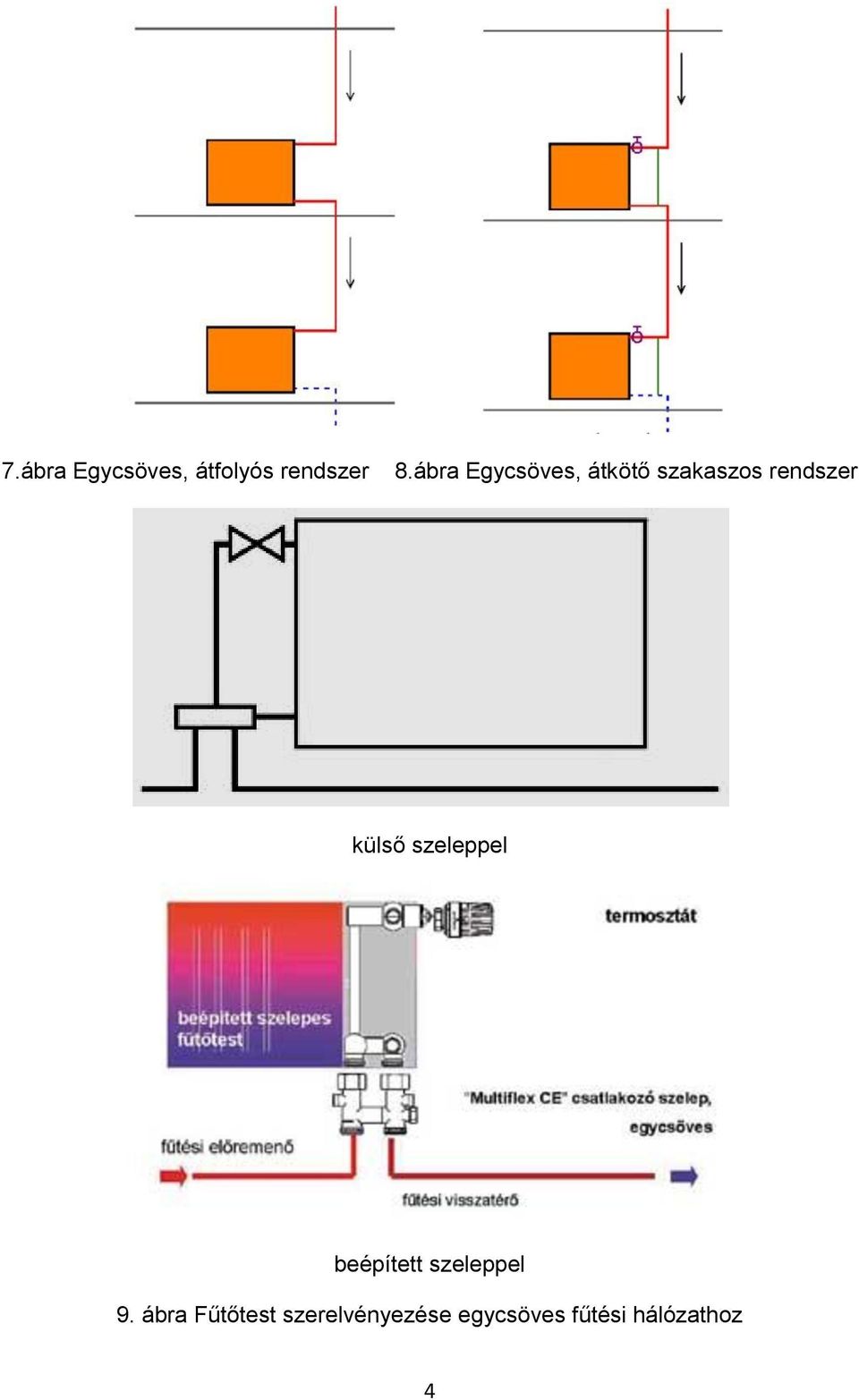

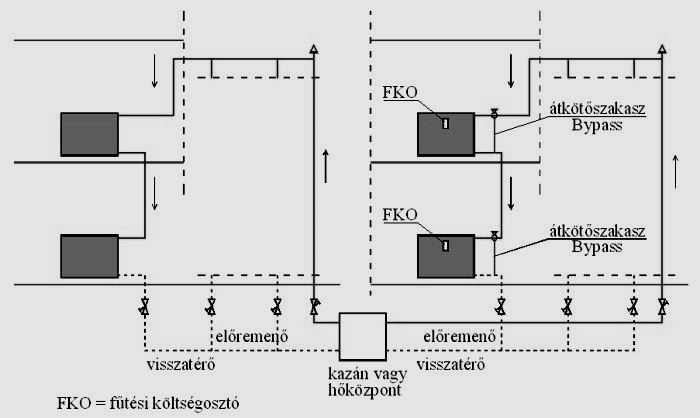

4 7.ábra Egycsöves, átfolyós rendszer 8.ábra Egycsöves, átkötő szakaszos rendszer külső szeleppel beépített szeleppel 9. ábra Fűtőtest szerelvényezése egycsöves fűtési hálózathoz 4

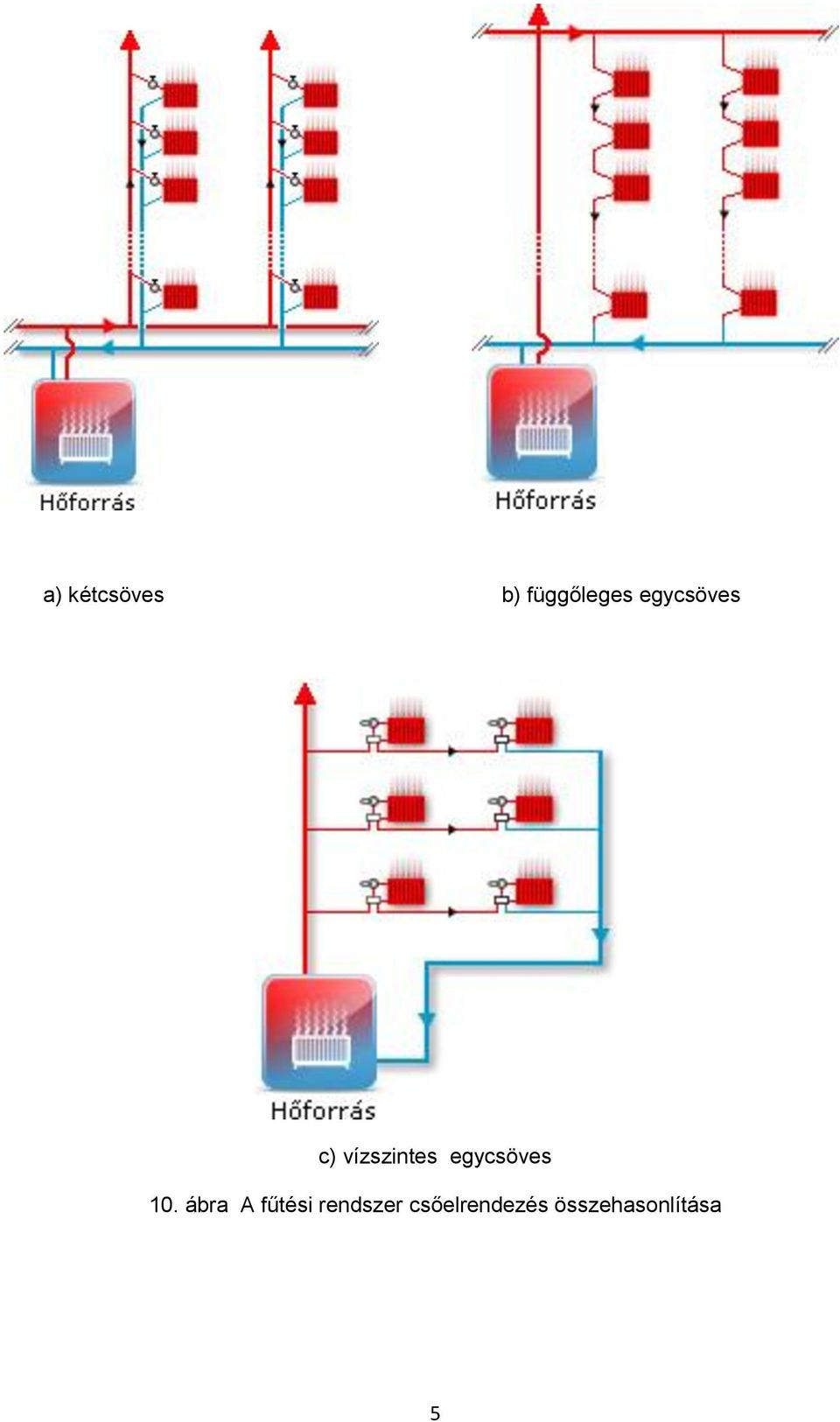

5 a) kétcsöves b) függőleges egycsöves c) vízszintes egycsöves 10. ábra A fűtési rendszer csőelrendezés összehasonlítása 5

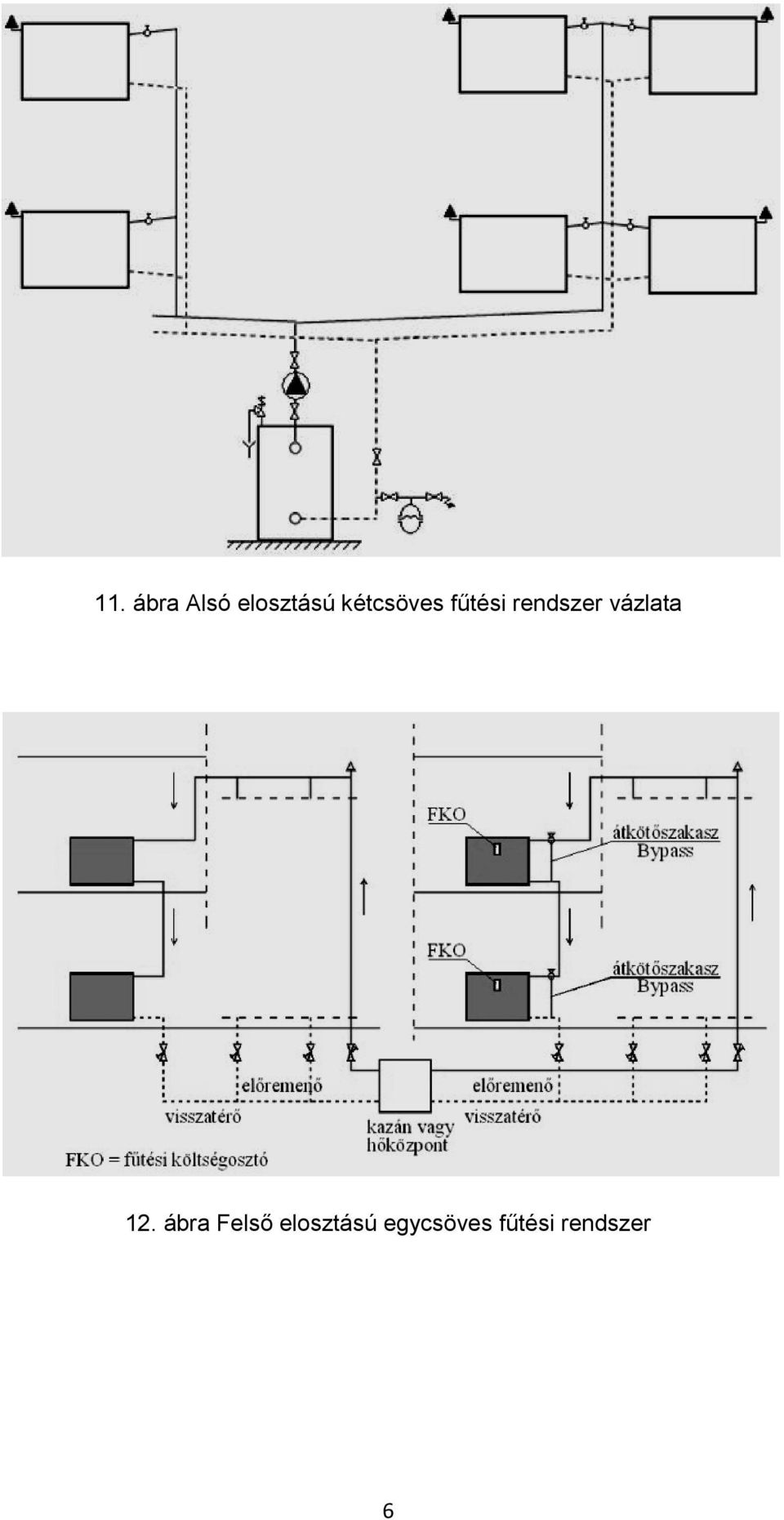

6 11. ábra Alsó elosztású kétcsöves fűtési rendszer vázlata 12. ábra Felső elosztású egycsöves fűtési rendszer 6

7 13. ábra Közbenső elosztású kétcsöves fűtési rendszer A víz térfogati hőtágulás a hőmérsékletváltozás függvényében. 1. táblázat Hőfokváltozás Δt O C Térfogatnövekedés n % 10 0, , , , , , , , ,55 7

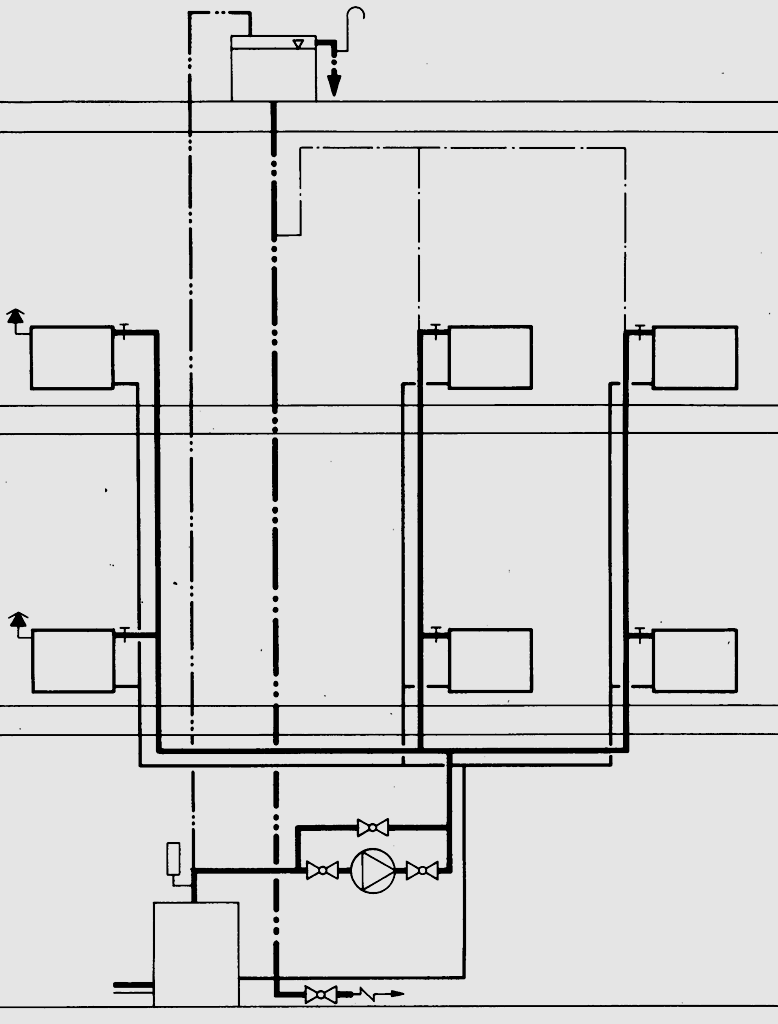

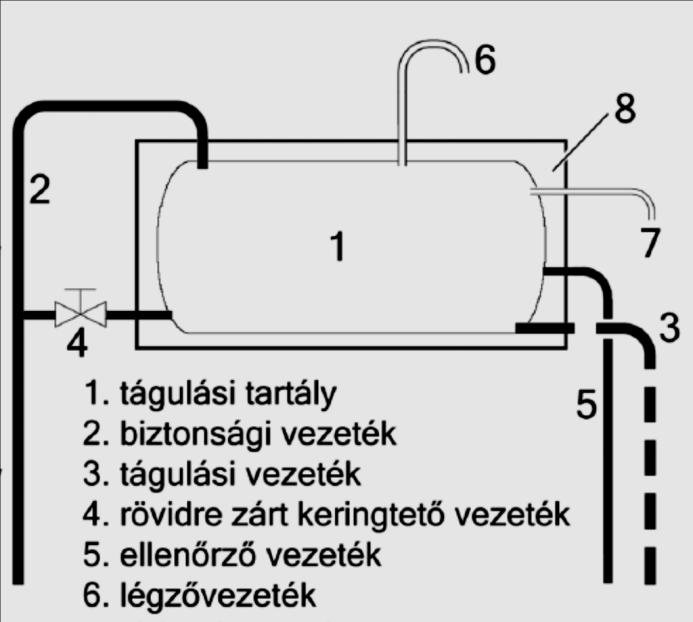

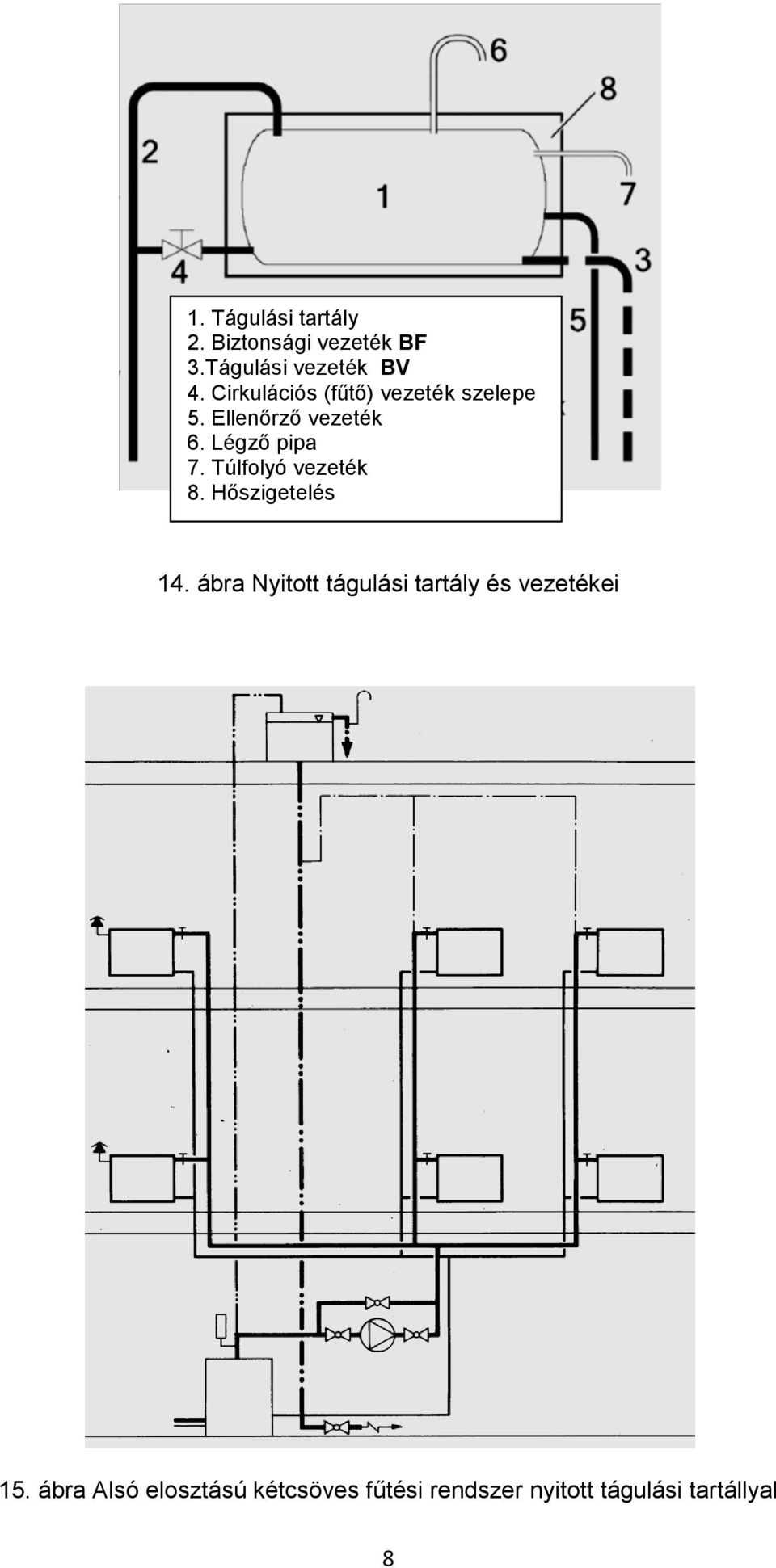

8 1. Tágulási tartály 2. Biztonsági vezeték BF 3.Tágulási vezeték BV 4. Cirkulációs (fűtő) vezeték szelepe 5. Ellenőrző vezeték 6. Légző pipa 7. Túlfolyó vezeték 8. Hőszigetelés 14. ábra Nyitott tágulási tartály és vezetékei 15. ábra Alsó elosztású kétcsöves fűtési rendszer nyitott tágulási tartállyal 8

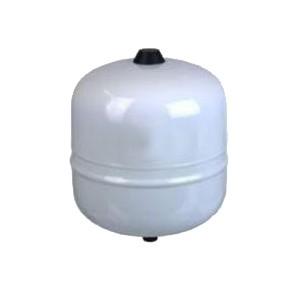

9 16. ábra Zárt tágulási tartály 17.ábra Fűtési rendszer vázlata zárt tágulási tartállyal 18. ábra A zárt tágulási tartály membrán mozgása az üzemállapot szerint 9

10 19. ábra Kompresszoros zárt tágulási tartály fűtési (piros) szolár (fehér, vagy sárga) HMV (sötétkék) 20. ábra Tágulási tartályok épületgépészeti rendszerekhez 21. ábra A zárt tágulási tartály beépítése 10

11 22. ábra Zárt tágulási tartály beépítése, véletlen zárás ellen védett szeleppel, egy és több kazán esetén Jelölések: A termikus túlfűtés elleni védelem B nyomáscsökkentő szelep C visszafolyásgátló D használati melegvíz szűrő E biztonsági szelep F tisztítónyílás G hidegvízbelépés a biztonsági hőcserélőnél H hidegvízkilépés a biztonsági hőcserélőnél 23. ábra Biztonsági hőcserélő technológiai kapcsolási terve U alakú cső melegítése Az áramkör kialakítása Kazán, és radiátor beillesztése 26.ábra A gravitációs felhajtóerő kialakulása 11

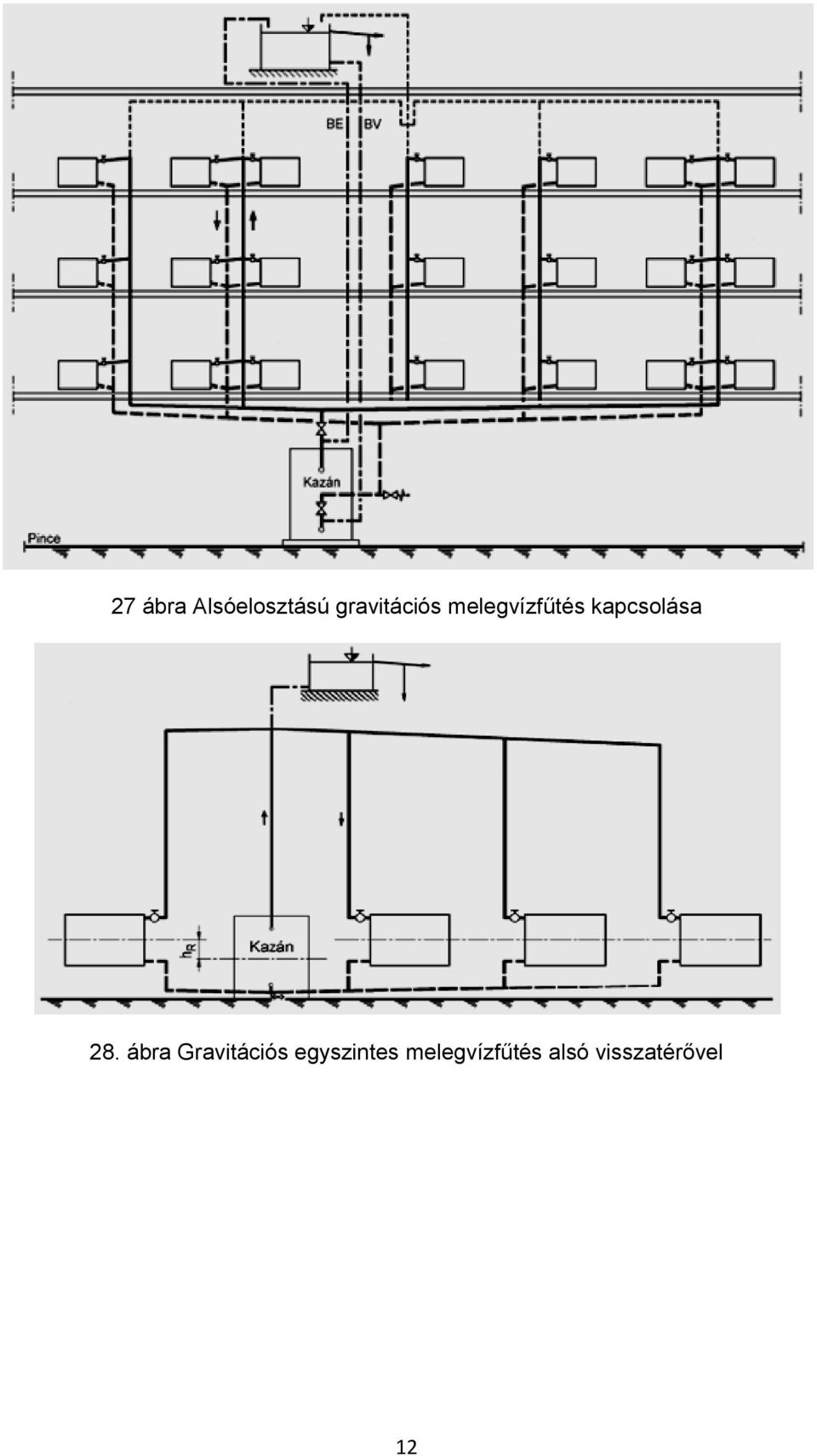

12 27 ábra Alsóelosztású gravitációs melegvízfűtés kapcsolása 28. ábra Gravitációs egyszintes melegvízfűtés alsó visszatérővel 12

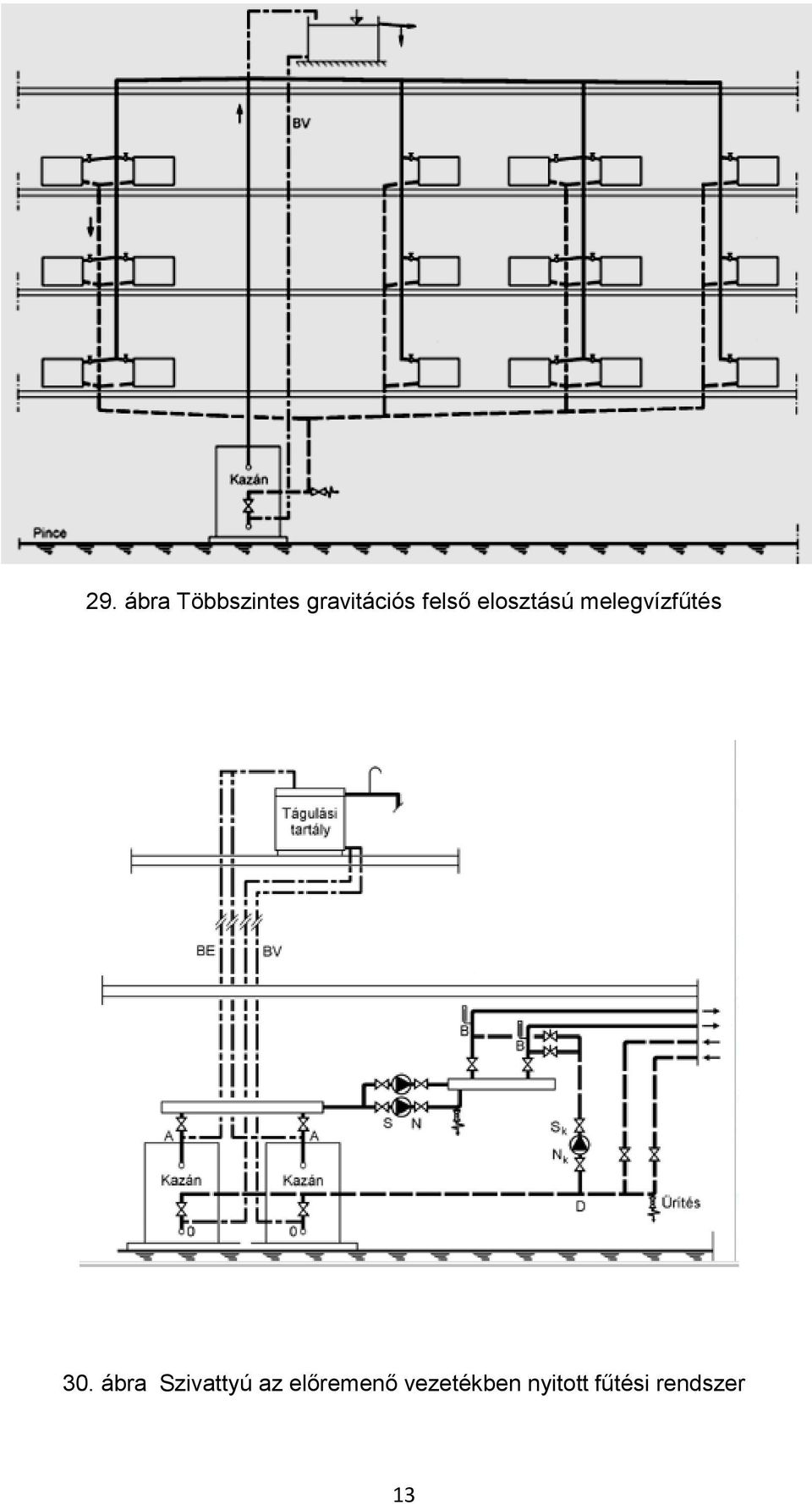

13 29. ábra Többszintes gravitációs felső elosztású melegvízfűtés 30. ábra Szivattyú az előremenő vezetékben nyitott fűtési rendszer 13

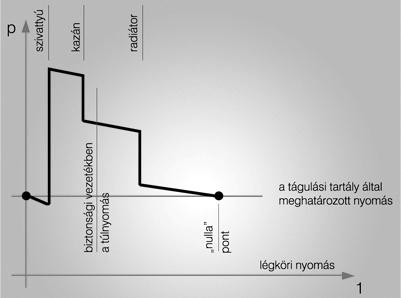

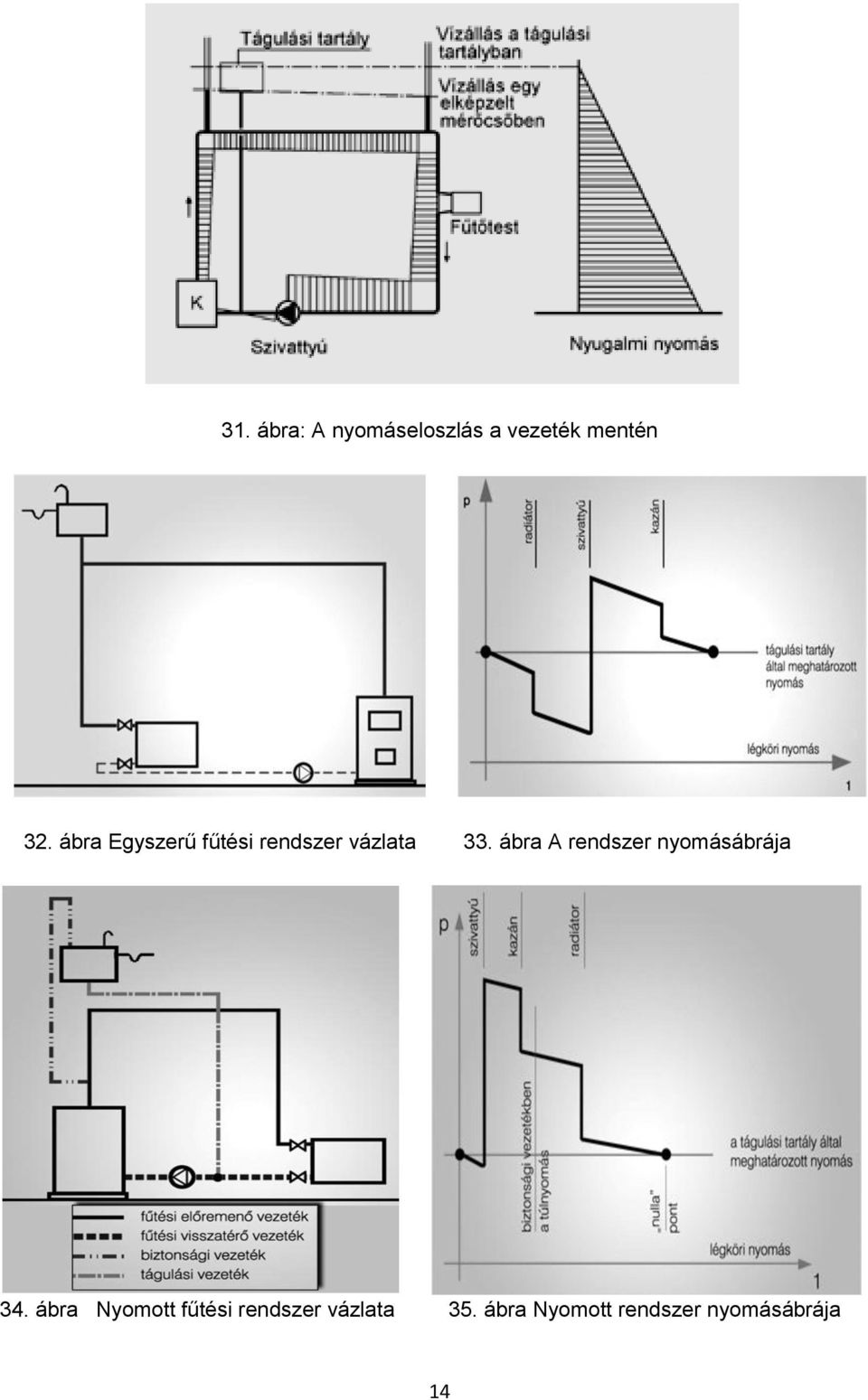

14 31. ábra: A nyomáseloszlás a vezeték mentén 32. ábra Egyszerű fűtési rendszer vázlata 33. ábra A rendszer nyomásábrája 34. ábra Nyomott fűtési rendszer vázlata 35. ábra Nyomott rendszer nyomásábrája 14

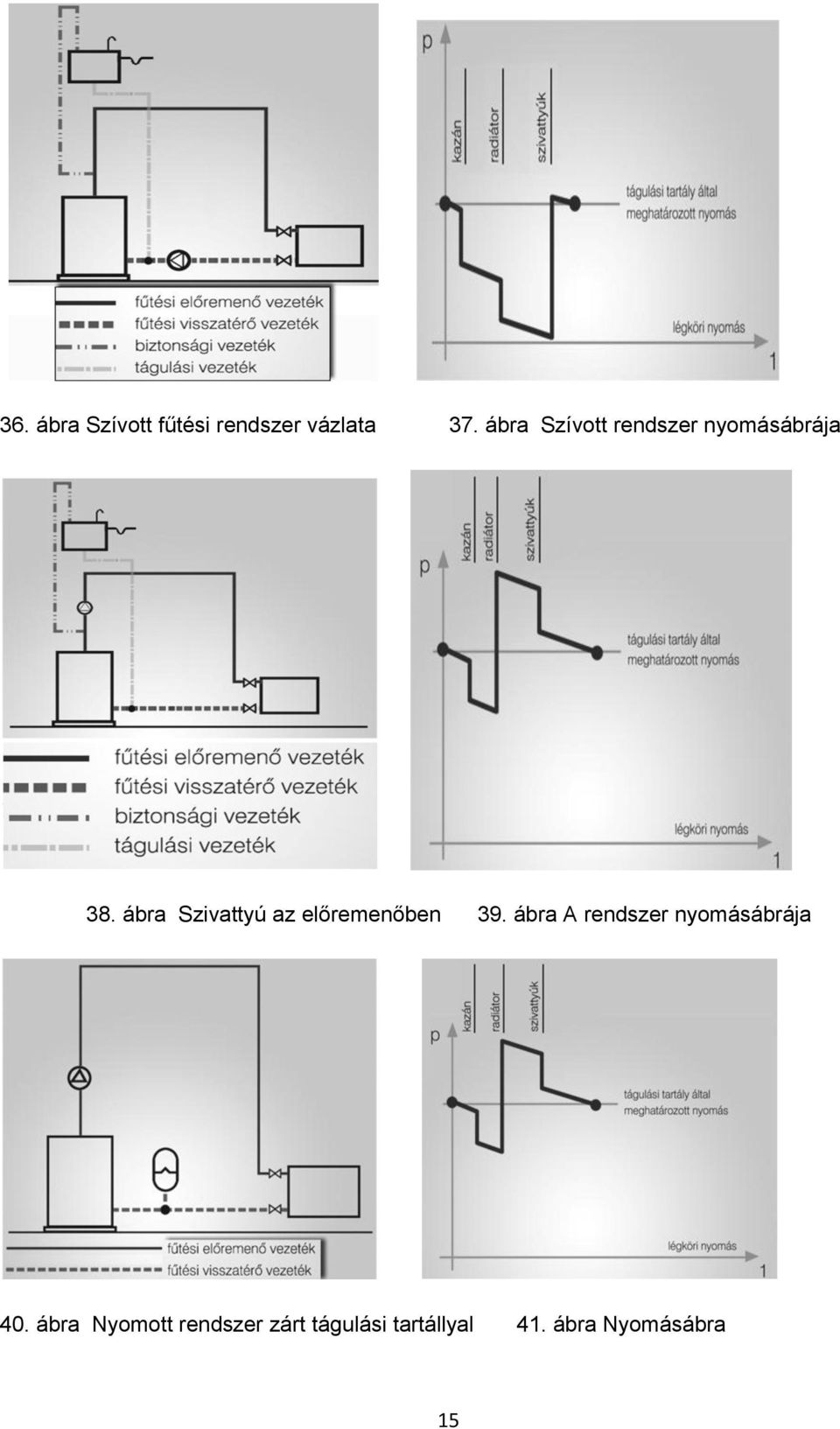

15 36. ábra Szívott fűtési rendszer vázlata 37. ábra Szívott rendszer nyomásábrája 38. ábra Szivattyú az előremenőben 39. ábra A rendszer nyomásábrája 40. ábra Nyomott rendszer zárt tágulási tartállyal 41. ábra Nyomásábra 15

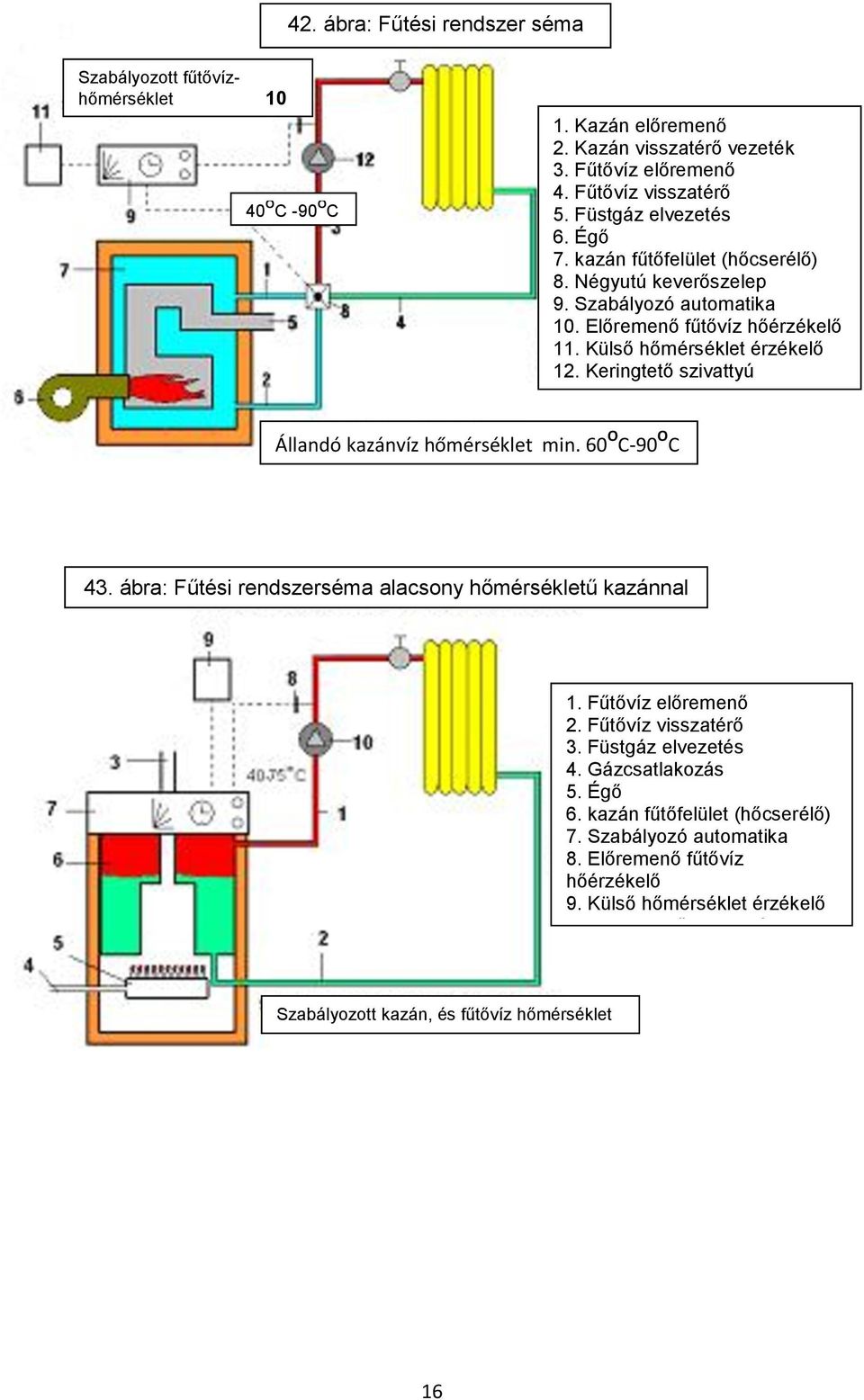

16 42. ábra: Fűtési rendszer séma Szabályozott fűtővízhőmérséklet O C -90 O C 1. Kazán előremenő 2. Kazán visszatérő vezeték 3. Fűtővíz előremenő 4. Fűtővíz visszatérő 5. Füstgáz elvezetés 6. Égő 7. kazán fűtőfelület (hőcserélő) 8. Négyutú keverőszelep 9. Szabályozó automatika 10. Előremenő fűtővíz hőérzékelő 11. Külső hőmérséklet érzékelő 12. Keringtető szivattyú Állandó kazánvíz hőmérséklet min. 60 O C-90 O C között 43. ábra: Fűtési rendszerséma alacsony hőmérsékletű kazánnal 1. Fűtővíz előremenő 2. Fűtővíz visszatérő 3. Füstgáz elvezetés 4. Gázcsatlakozás 5. Égő 6. kazán fűtőfelület (hőcserélő) 7. Szabályozó automatika 8. Előremenő fűtővíz hőérzékelő 9. Külső hőmérséklet érzékelő 10. Keringtető szivattyú Szabályozott kazán, és fűtővíz hőmérséklet 16

17 44. ábra: Fűtési rendszerséma kondenzációs kazánnal 1. Fűtővíz előremenő 2. Fűtővíz visszatérő 3. Füstgáz elvezetés 4. Füstgázventillátor 5. Gázcsatlakozás 6. Kondenzátum elvezetés 7. Égő 8. Elsődleges hőcserélő 9. Utóhűtő hőcserélő 10.Korózióálló füstgázelvezető 45. ábra Falikazán elhelyezése lakáson belül 17

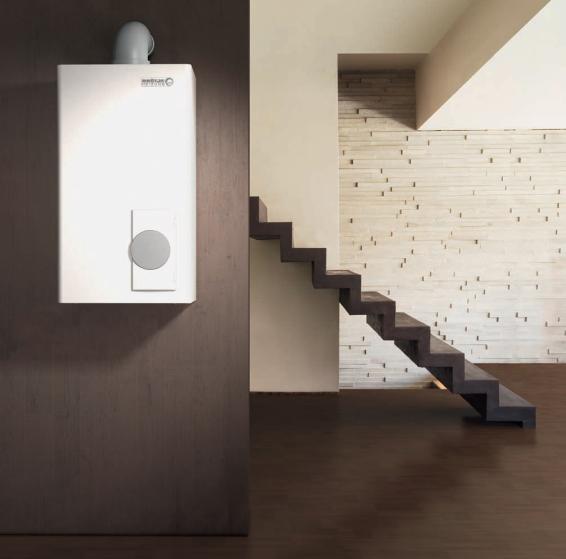

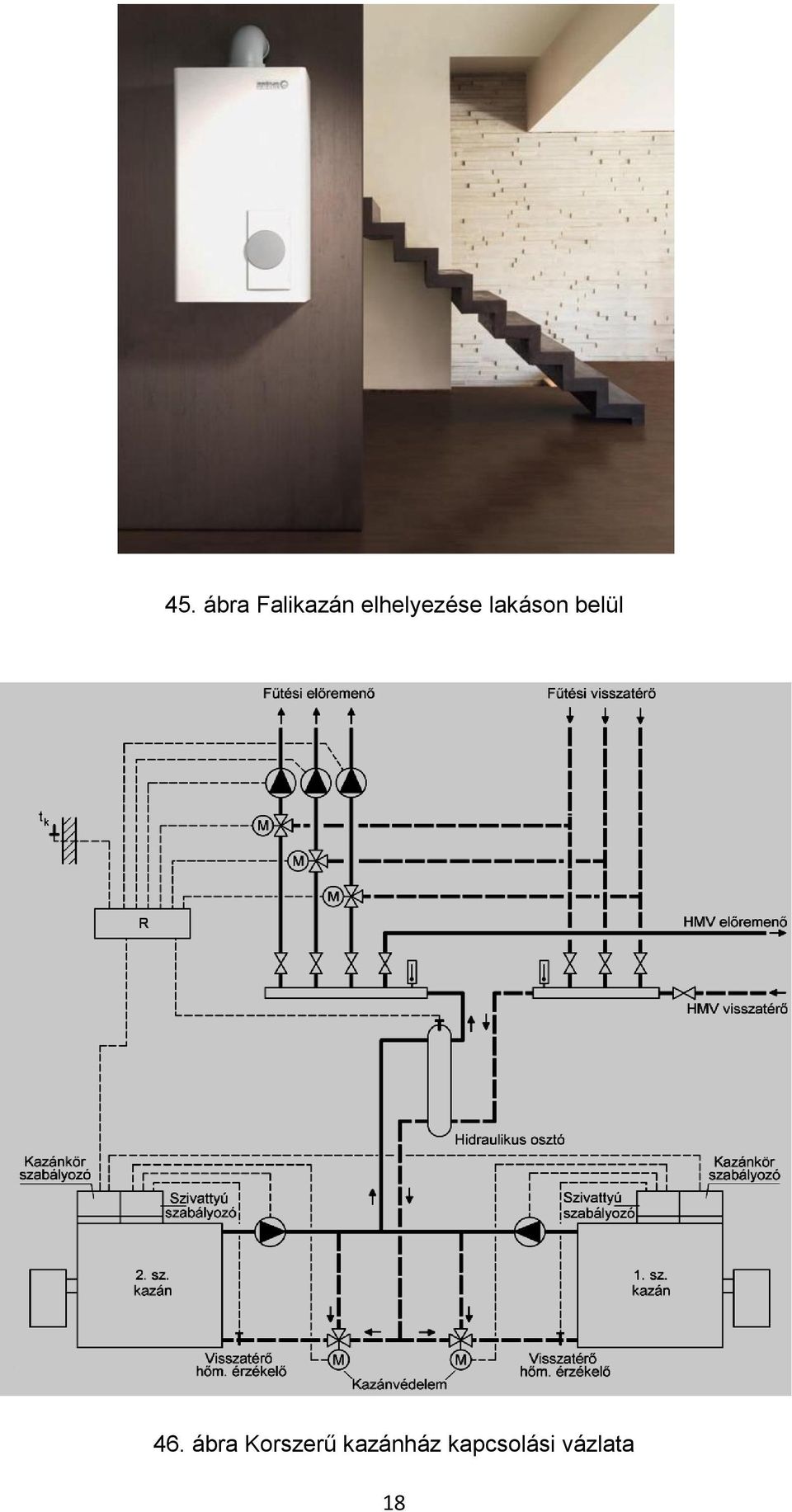

18 45. ábra Falikazán elhelyezése lakáson belül 46. ábra Korszerű kazánház kapcsolási vázlata 18

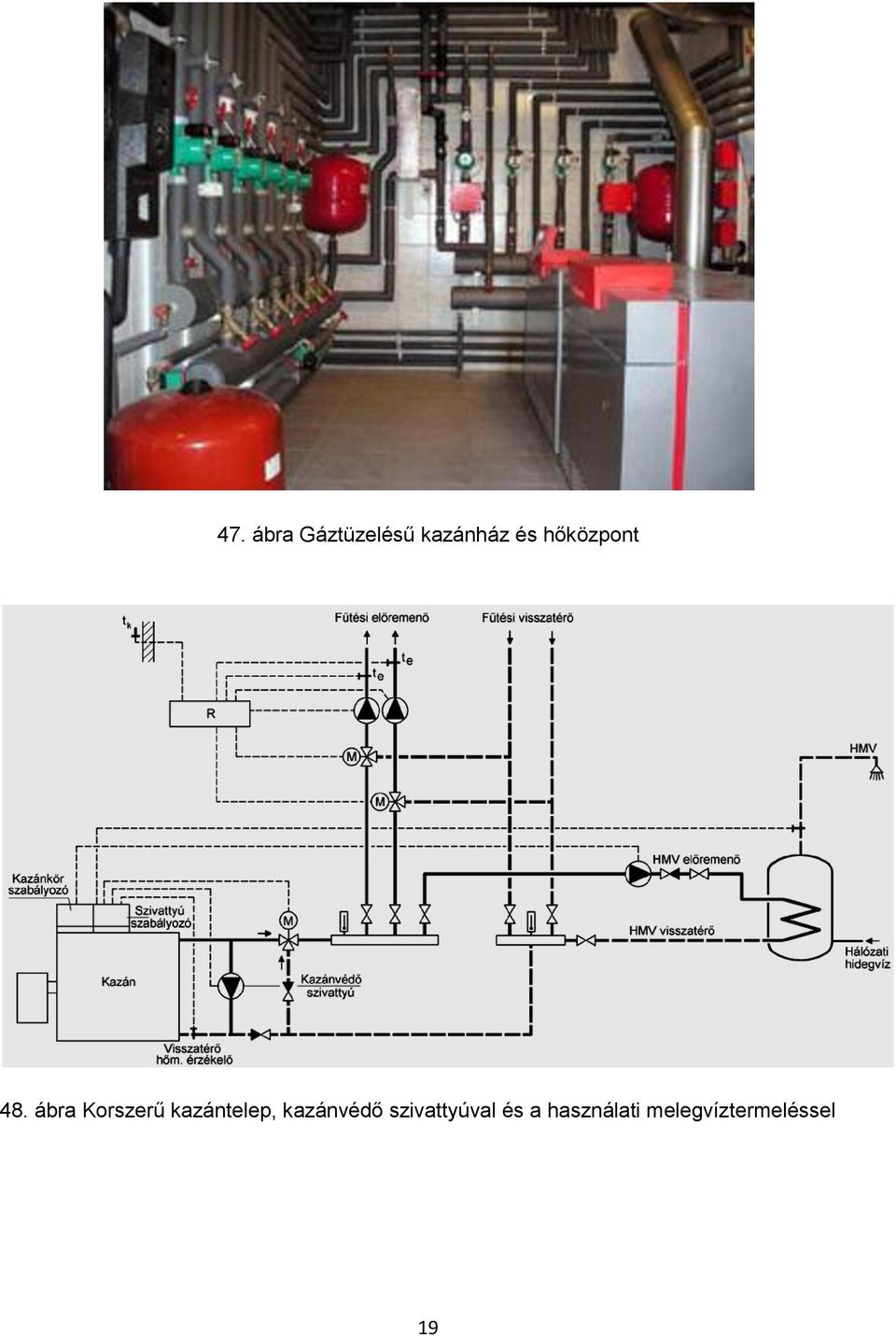

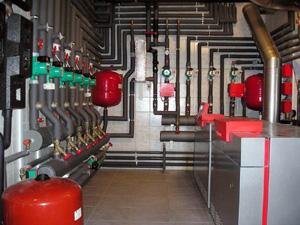

19 47. ábra Gáztüzelésű kazánház és hőközpont 48. ábra Korszerű kazántelep, kazánvédő szivattyúval és a használati melegvíztermeléssel 19

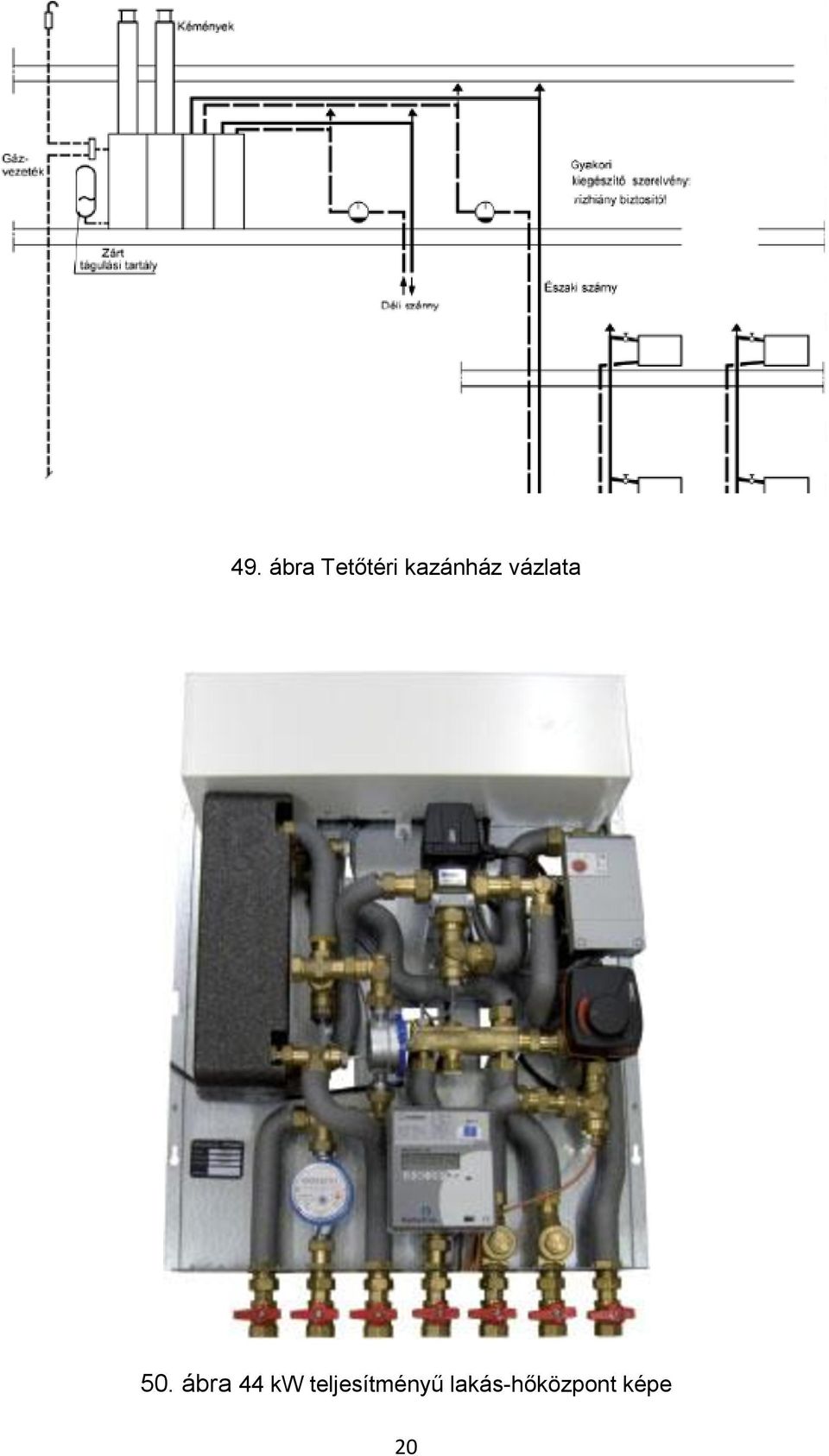

20 49. ábra Tetőtéri kazánház vázlata 50. ábra 44 kw teljesítményű lakás-hőközpont képe 20

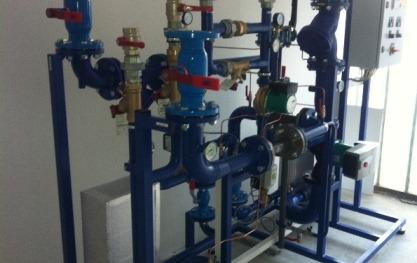

21 51.ábra Hőközpont családi házhoz előregyártva 52. ábra egyedi tervezéssel 21

22 53. ábra Hőközpont társasházakhoz 54. ábra Egyedi tervezésű hőközpontok kialakítása 22

23 54. ábra Egyedi tervezésű hőközpontok kialakítása. 55. ábra Kisnyomású gőzfűtés elvi kialakítása és vízmagaság szintjei GŐZ KONDENZÁTUM GŐZ GŐZ VÍZDUGÓ 56. ábra A vízütés kialakulása 23

24 alapvezetéken fűrészfog felszálló közelében vízzsák 57. ábra Csővezetéki kialakítások 58. ábra Tágulótestes gőztorló szelep GŐZTÉR VÍZTÉR 59. ábra Vízállásmutató 24

25 60. ábra Nyomásviszonyok a biztonsági állványcsőben 61. ábra Alsóelosztású gőzfűtés 62. ábra Nyílászáró szerkezetek megkerülése 25

26 63.ábra Pásztorbot kialakítása a gőzvezeték leágazásánál. 64. ábra Felsőelosztású gőzfűtés 64. ábra Száraz kondenzvezeték elvi kialakítása 26

27 65. ábra Alsó elosztású gőzfűtés száraz kondenzvezetékkel 66. ábra Félnedves kondenzvezeték elvi kialakítása 27

28 67. ábra Félnedves kondenzvezeték gyakorlati kialakítása 68. ábra Nedves kondenzvezeték elvi vázlata 28

29 69. ábra alsó elosztású gőzfűtés nedves kondenzvezetékkel 1. kondenzgyűjtő tartály 2. szivattyú 3. táptartály 4. vízállás szabályozó 5. gőzosztó 6. biztonsági állványcső 70. ábra Kondenzvíz visszatáplálás szivattyúval 29

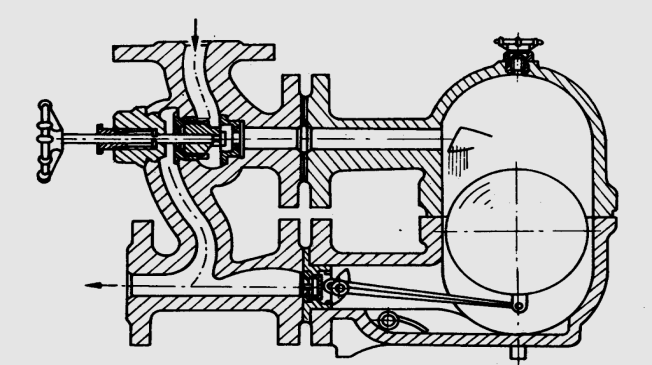

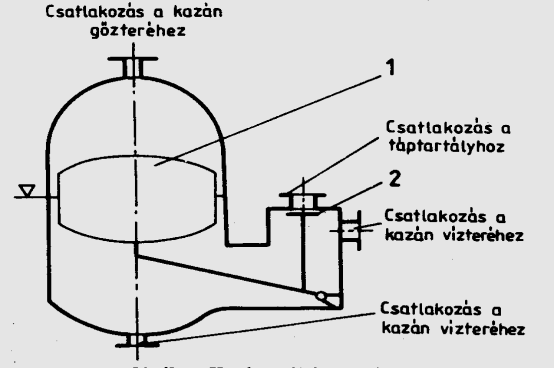

30 71. ábra Úszós szintszabályzó 72. ábra Biztonsági állványcső 30

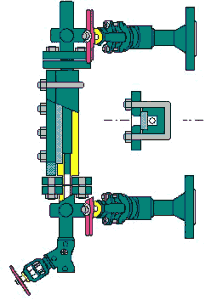

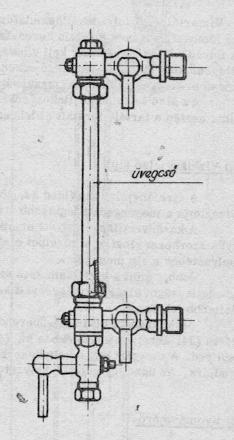

31 73. ábra Biztonsági állványcső bekötési lehetőségei 74. ábra Üvegcsöves vízállásmutató 31

32 75. ábra Automatikus légtelenítő és légbeszívó 76. ábra Labirint működésű sarok gőztorló 32

33 77. ábra Termodinamikus kondenzvíz-leválasztó. 78.ábra Termikus kondenzvízleválasztó 79. ábra Úszós kondenzedény 33

34 80 ábra Öntvény radiátorok a múlt század elejéről 81. ábra Öntöttvas tagos radiátorok 34

35 82. ábra Új formatervezett öntvény radiátor 83. ábra Tagos acéllemez radiátorok 84 ábra Hagyományos fűtőtest bekötés 35

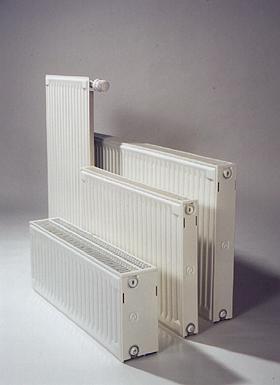

36 85. ábra Acéllemez lapradiátorok egyoldali csatlakozás keresztirányú csatlakozás alsó csatlakozás 86. ábra Kompakt lapradiátor kötése kétcsöves rendszerbe 87. ábra Kompakt radiátor bekötése egycsöves rendszerbe négyutú egycsöves elosztószeleppel 36

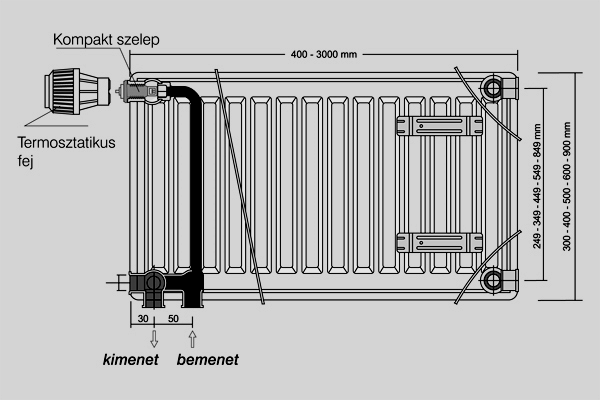

37 88. ábra Szelepes radiátor előbeállítása kétcsöves fűtéshez 89. ábra Szelepes radiátor előbeállítása egycsöves fűtéshez 37

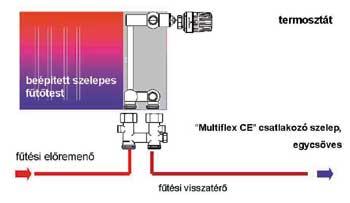

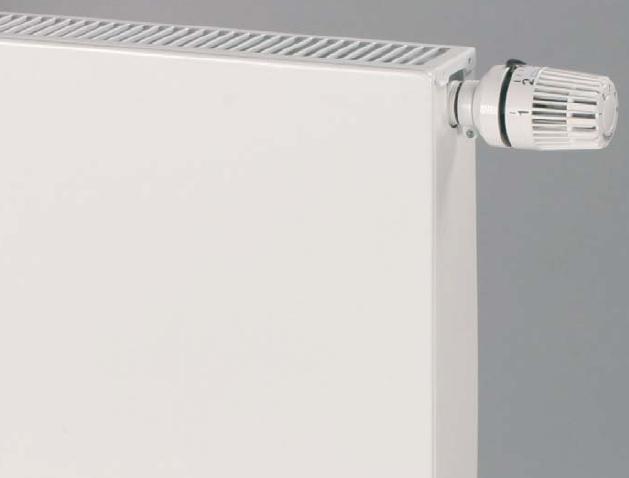

38 90.ábra Beépített szelepes radiátor 91. ábra Síklapú lemezes radiátor 38

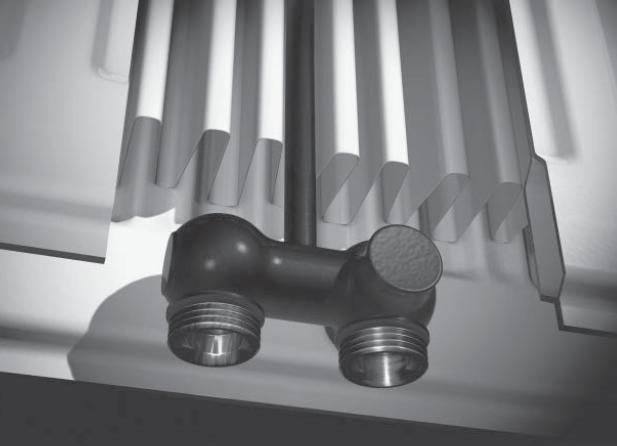

39 92.ábra Középcsatlakozású radiátor 39

40 Hőleadási táblázat 75/65/20 C VOGEL&NOOT 2. táblázat 40

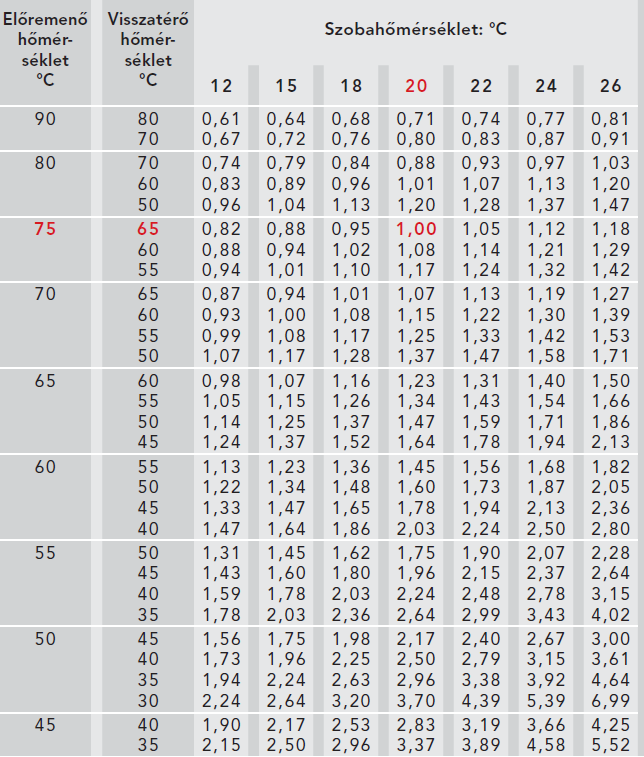

41 f szorzótényező értékei 3. táblázat 41

42 93.ábra Radiátor szerelése párkány alá 94. ábra Kettős beállítású radiátorszelep 42

43 hagyományos programozható 95. ábra Termosztatikus radiátorszelep 43

44 96. ábra Bordáscső fűtőtestek lemez és öntvénybordával 44

45 97.ábra Spirálbordás csőradiátor 98.ábra A csőfűtőtestek 45

46 99 ábra Fűtőbetétek egyszerű dugvillás, fehér és krómszínben: 100. ábra Kapcsolóval ellátott fűtőbetétek 101. ábra Hőmérséklet szabályzóval, turbó funkcióval ellátott, manuális ás digitális fűtőbetétek 46

47 102. ábra Hajlított csőradiátorok 103.ábra Régi és az új alumínium radiátor 47

48 gyárilag tagosított tagosítható 104.ábra Öntött alumínium radiátorok 105. ábra Fondital solar alumínium öntvény tagos radiátor Fondital Solar alumínium tagos radiátor mérettáblázata 5. táblázat Modell Mélység (C) mm Magasság (B) mm Kötéstáv. (A) mm Szél. (D) mm Térfogat l/tag Súly Hőtelj. Exp.kit. Együtható kg/tag W/tag* n Km 350/ ,27 1,14 94,1 1,3058 0, / ,33 1,36 115,4 1,3122 0, / ,36 1,6 132,8 1,3197 0, / ,53 1,97 166,08 1,3480 0, / ,61 2,4 182,26 1,3498 0,9275 * Hőteljesítmény ΔT=50 esetén Hőteljesítmény egyéb hőmérséklet különbségek esetén [W/tag] ΔT= (te+tv)/2 - th te - fűtési előremenő hőmérséklet tv - fűtési visszatérő hőmérséklet th - helyiség belső hőmérséklet Kötéstávolság ΔT=30 ΔT=40 ΔT=50 ΔT=60 ΔT= ,32 70,35 94,10 119,45 146, ,05 86,14 115,40 146,64 179, ,67 98,92 132,80 168,91 207, ,42 122,94 166,08 191,18 234, ,46 134,86 182,26 213,45 262,01 48

49 106.ábra Hőmérséklet eloszlás radiátoros és padlófűtésnél Belső levegő hőmérséklet O C kellemes sugárzó felületi hőmérséklet 107. ábra Közérzeti diagram felületfűtésnél 49

50 hőeloszlás radiátoros fűtés esetén rosszabb komfortérzet hőeloszlás padlófűtés esetén jó komfortérzet 108. ábra Hőmérséklet eloszlás ipari csarnoknál 6. táblázat Csősortávolság ( cm ) Fűtőfelület ( m 2 ) Fajlagos csőigény (m/m 2 ) 7,5 12 9, , max. csőhossz ( m ) Padlófűtés cső 109. ábra Padlófűtés kialakítása 50

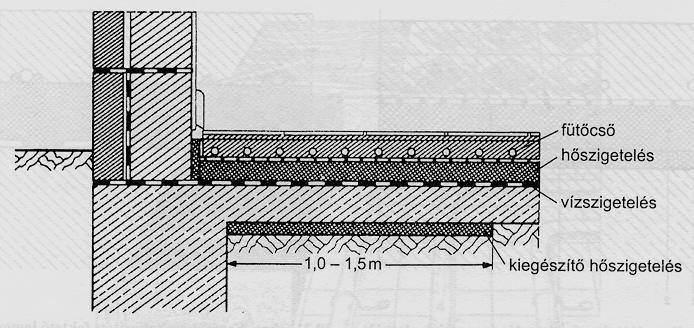

51 A. Szegélyszigetelés a falak mentén, valamint a 3 m-nél szélesebb helyiségekben a belső elválasztóknál. A külső szigetelés és a tágulási fuga szerepét tölti be. B. Polisztirol vagy poliuretán lépésálló szigetelés. Minimális vastagság 30 mm, minimális sűrűség 20 kg/m3. C. A csöveket a szigeteléshez rögzítő sín. 50 mm-es csövek közötti elválasztó elemek /HENCO rendszerelem/ D. Választható: 0,2 mm-es polietilén lap. Javasolt alkalmazása szellőztetés nélküli, közvetlenül a talajra épített helyiségekben vagy nagy nedvességtartalmú helyiségekben (klímatizált uszodák, tisztítóüzemek, stb..). Lakóhelyiségekben és emeletek között nem szükséges. E. Padlófűtéshez alkalmas cső. / oxigéndiffúzió mentes/ 109. ábra padlófűtés rétegrendje A B C D A spirál fektetés ablakok előtt sűrűbb csősorral B ablak előtt kisebb csősortávolság külön hurokkal C kígyóvonalas fektetés az áramkör végén alacsonyabb felületi hőmérséklet D spirál (csigavonal) fektetés egyenletes padló felületi hőmérséklet 110. ábra Különféle fektetési módok 51

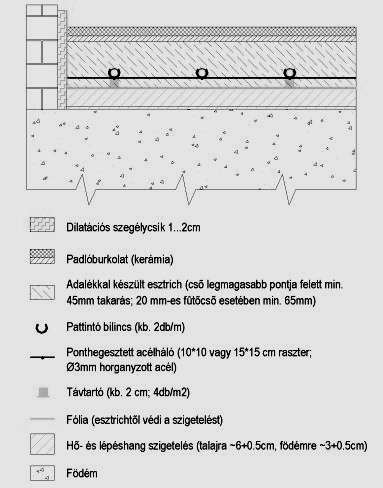

52 Acélhálóra rögzíthető bilincs 111. ábra Padlófűtés rétegrend acélhálós fektetésnél 112a. ábra Csőrögzítési módok különféle rendszereknél 112b. ábra Csőrögzítési módok különféle rendszereknél 52

53 113. ábra Rendszerlemezekbe rögzített fűtőcső 114.ábra Leszúró klipsz és a klipszhez leszúró szerszám: 115. ábra Valsir esztrich 10l 53

54 116. ábra Dilatáció kialakítása 117. ábra Padlófűtés rétegződése talajra fektetett rendszernél 118. ábra Az osztó részletrajza 54

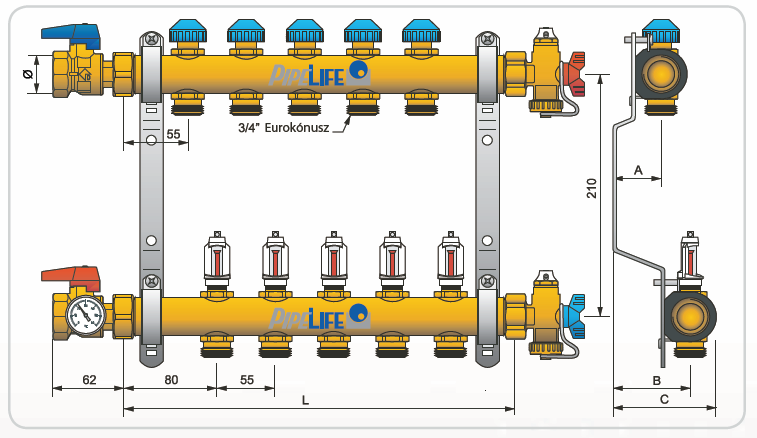

55 Áramlásmennyiség mérős osztó-gyűjtő Padlófűtési keverő egység szekrényes süllyesztett kivitel szabadon szerelt osztó 119.ábra Padlófűtés osztók és keverőegység 7. táblázat 55

56 120. ábra Padlófűtés hőleadása 20 O C levegőhőmérséklet, és 8 O C fűtővíz lehülés esetén. 56

57 121.ábra Falfűtés függőleges és vízszintes csővezetéssel 122.ábra Csőrögzítő sin falfűtéshez 57

58 123.ábra Vakolat erősítés és felhordás 124. ábra Nedves szerelésű falfűtés és osztó elhelyezés 125.ábra Falfűtés kapcsolása függőleges alapvezetékre 58

59 126. ábra Száraz falpanel 127. ábra Falpanelek soros kapcsolása 59

60 128.ábra Falpanelek kapcsolása Tichelmann rendszerben 129. ábra A hűtés-fűtés vezérlése téli/nyári átkapcsolással. 60

61 130. ábra Mennyezetfűtés-hűtés csövezése 61

62 131. ábra Csövezés elhelyezése a vasbeton szerkezetbe betonozás előtt 132. ábra Sugárzóernyő fűtés 62

63 133. ábra Egysoros szegélyfűtőtest 133. ábra Kétsoros szegélyfűtőtest 63

64 ábra Szegélyradiátor elhelyezése 135. ábra Szegélyfűtőtest bútorlábazaton 64

65 136. ábra Padlóba süllyesztett fűtőtest. 65

66 137.ábra Padlókonvektor szerkezeti kialakítása és beépítése 66

67 oldalfali mennyezeti 138. ábra Fan-coilok 139. ábra Flexibilis fűtési cső (nem alkalmas fan-coil bekötésre) 67

68 140. ábra bekötőcső saválló acélból 141. ábra Cseppvíz szivattyú 142. ábra A hidraulikus váltóban nincs keveredés 68

69 143. ábra A fűtőkészülék oldalon nagyobb tömegáram 144. ábra. A hőfogyasztói oldalon nagyobb tömegáram 69

70 145. ábra Szerelői gyártású hidraulikus váltó 146. ábra Gyári hőszigeteléssel és szerelvényekkel ellátott hidraulikus váltó 70

71 147. ábra Tetőtéri kazánház képe hidraulikus váltóval szerelve 148. ábra Kiegyenlített osztó 71

72 számítási összefüggés: A k Δt Q sorsz. lehülő felület neve lehülő felület (m 2) lehülő felület (k= W/ m 2 K) hőfokkülönbség Δt ( O C) 8. táblázat hőveszteség a felületen (W) 1. ablak külső fal - ablak 20,64 0, belső ajtó , belső fal 33 1, padló vonalmenti 12 1, Összes transzmissziós hőveszteség: 2550 W 149. ábra Álló kazánok 72

73 150. ábra Atmoszférikus alacsonyhőmérsékletű kazán 151. ábra Kétfokozatú kazán 73

74 152. ábra A gázkészülék levegőellátása és a kéményáramkör vázlata 153. ábra A gázkészülék levegőellátása és a kéményáramkör vázlata 74

75 Normális működés Indulási állapot Huzat megszűnése LAS gyűjtőkémény kialakítás 154. ábra Az égésbiztosító áramlási viszonyai 155. ábra Gyűjtőkémény vázlata 75

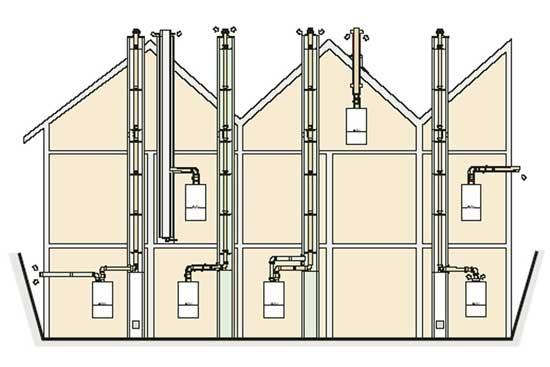

76 156. ábra Zárt égésterű kazánok füstgázelvezetésének megoldásai 157. ábra Szétválasztott rendszer kialakítása 76

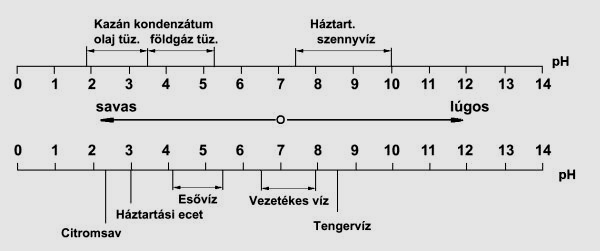

77 158. ábra A kondenzátum rejtett hője 159.ábra Folyadékok ph értékének összehasonlítása 160. ábra Kondenzációs kazán belső szerkezeti képe 77

78 161. ábra Remeha Quinta kaszkád rendszer képe ábra Remeha Quinta kaszkád rendszer égéstermékelvezetése 78

79 163. ábra Vízteres kandalló zárt nyitott 164.ábra Tűztérbetétek 79

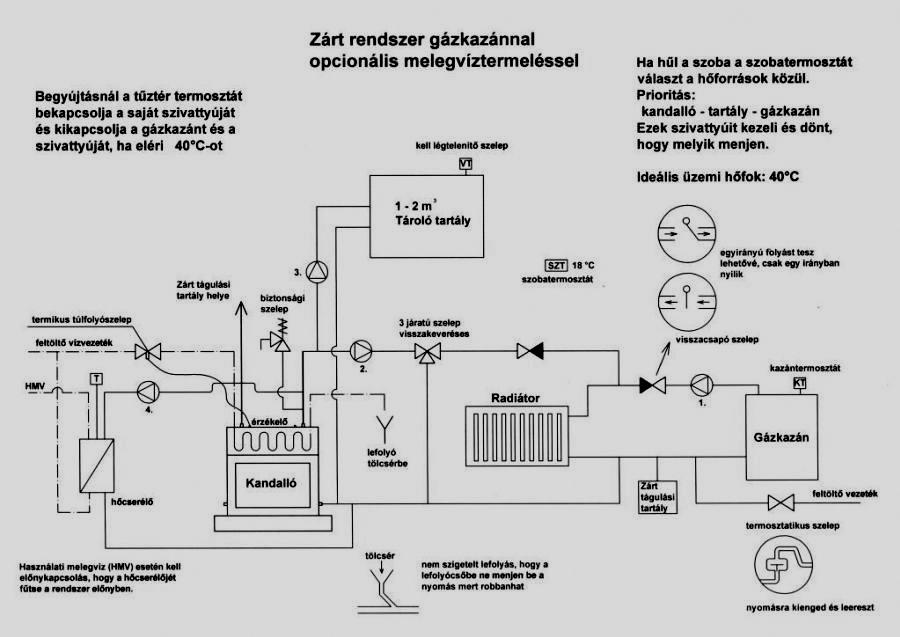

80 165.ábra Vízteres kandalló bekötés kapcsolása 166. ábra Vegyes tüzelésű kazán gravitációs és szivattyús rendszerben 80

81 167. ábra Kazánvédelem segédenergia nélküli háromjáratú szeleppel 81

82 168. ábra Vegyes tüzelésű kazán üzemi és biztonsági szerelvényei zárt tágulási tartállyal 82

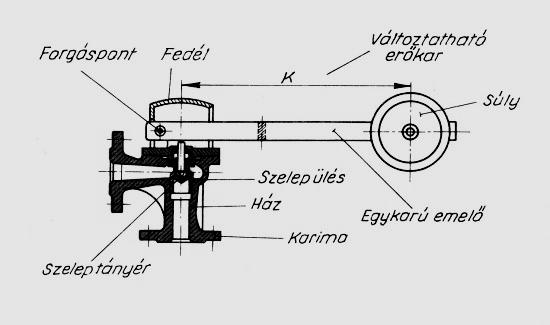

83 169. ábra Kazánvédelem belső hőcserélővel képe vázlata 170. ábra Súlyterhelésű biztonsági szelep menetes csatlakozással 171. ábra Karimás súlyterhelésű biztonsági szelep szerkezeti elemei 83

84 172. ábra Rugóterhelésű biztonsági szelepek karimás csatlakozással 173. ábra Rugóterhelésű biztonsági szelep szerkezeti rajza és metszete Erre szükség is van, mert például egy korszerű erőmű kazán biztosítószelepének lefúvása félelmetes jelenség, a hangsebességgel kiáramló telített gőz teljesen színtelen, a lefúvás rendkívül erős hanghatással jár. 84

85 174. ábra Fűtési rendszer biztonsági szelep belső kialakítása 175. ábra Kazánra szerelhető biztonsági szerelvénycsoport DN 25 csatlakozó mérettel szigeteléssel. 85

86 176. ábra Melegvíztárolók egy és két fűtőcsővel 86

87 177. ábra puffer tároló beépítése 178. ábra Réteges tároló 87

88 1. Kazán 2. Biztonsági szelep 3. Első fűtéskör (FK1)- szoba termosztát 4. Szivattyú (FK1) 5. Melegvíztartály 6. Négyutas keverőszelep (FK1) 7. Vezérelt fűtéskör (FK1) 8. Tágulási tartály 9. Melegvízellátás elektronikus szelepe (nincs feszültség alatt - nyitott) x expander (kiegészítő elektronikai modul) 11. Külső hőmérséklet érzékelő 12. Visszacsapó szelep 13. Úszómedence primerköri szivattyú 14. Kazán szivattyú 15. Padlófűtési szivattyú (FK2) 16. Négyutas keverőszelep (FK2) 17. Vezérelt fűtéskör (FK2), pl. padlófűtés 18. Úszómedence 19. Úszómedence szekunder köri szivattyú (nincs rákapcsolva a vezérlésre) 20. Hőcserélő TÚK1 Hőmérő - FK1 TÚK2 Hőmérő - FK2 TÚV Melegvíz ellátás hőmérője TEXT Külső hőmérséklet érzékelő TBAZ Medence vízhőmérsékletének hőmérője M Szervo motor R Osztó Z Gyűjtő 179. ábra Kazán és több hőfok-paraméterű fűtési kör kapcsolási vázlata, és tételjegyzéke 88

89 180. ábra Családi ház radiátoros fűtési rendszere egycsöves bekötéssel 181. ábra Fűtési rendszer szabályozás kapcsolási vázlata különböző hőfokparaméterekre. 89

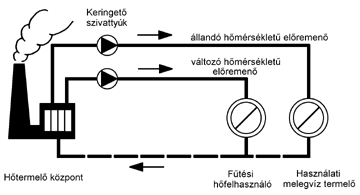

90 182. ábra Lakáson belüli többzónás fűtésszabályozás 183. ábra Kétvezetékes rendszer elve 90

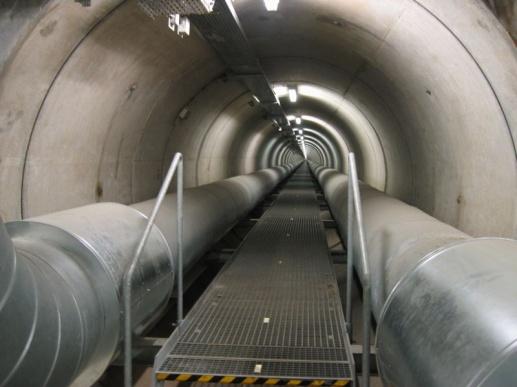

91 184. ábra Háromvezetékes távhőellátó hálózat közműalagútban 91

92 előreszigetelt távvezeték keresztmetszete és építése 185. ábra Korszerű távfűtővezeték 92

93 Közvetlen kapcsolású hőközpont 1. elzáró szelep, 2. szűrő szennyfogó, 3. manométer, 4. hőmérsékletérzékelő, 5. hőmérsékletérzékelő, 6. külső hőmérsékletérzékelő, 7. előremenő hőmérséklet szabályozása a külső hőmérséklet függvényében, hőmérsékletérzékelő, 10. elzáró szelep, 11. hőcserélő, 12. zárt tágulási tartály, 13. szabályozó szelep, 14. mennyiségszabályozó (nyomáskülönbség alapján), 15. hőmérsékletérzékelő, 16. hőmennyiségmérő ábra Közvetett kapcsolású házi hőközpont 93

94 Közvetlen kapcsolású hőközpont 1. elzáró szelep, 2. szűrő szennyfogó, 3. manométer, 4. nyomásbiztosítás, 5. hőmérő (méréshez nyomáskülönbség alapján), 6. hőmérő (szabályozáshoz), 7. külső hőmérsékletérzékelő, 8. előremenő hőmérséklet szabályozása a külső hőmérséklet függvényében, 9. hőmérő (szabályozáshoz), 10. visszacsapó-szelep, 11. szabályozó szelep, 12. mennyiségszabályozó, 13. hőmérő (méréshez), 14. Hőmennyiségmérő. 187.ábra Közvetlen kapcsolású hőközpont 188. ábra Gőz távvezetékre kapcsolt melegvíz fűtőrendszer 94

95 189. ábra Fűtés és használati melegvíz (HMV) termelés 3 vezetékes forróvízrendszer esetén 190. ábra Közvetlen kapcsolású fűtéssel sorba kötött használati melegvíz termelő 191. ábra Használati melegvíz termelés soros kapcsolással. Szabályozás a termelői oldalon 95

96 192. ábra Fűtés és használati melegvíz ellátás párhuzamos kapcsolása távhőellátás esetén 193. ábra Mosatás és nyomáspróba kapcsolása 96

97 194. ábra Nyomáspróba pumpa 195. ábra Beszabályozó többfunkciós szelepek 97

98 196. ábra Nyomáskülönbség szabályozó szeleppár 197.ábra Melegvízfűtés minőségi szabályozás jelleggörbéje 98

99 198. ábra Szivattyús melegvízfűtés kapcsolása a szabályozás rendszerelemeivel ábra Elektronikus szobatermosztátok 99

100 201. ábra Épületfelügyeleti rendszer központi egysége. 100

101 202. ábra A rendszer távszabályozó egysége Rendszer egyutú (kétjáratú) szeleppel 203. ábra Szekunder oldal A terhelés általában egy hőcserélő, az alapjel a hőcserélő szekunder oldali hőmérséklete. A szelep zárása kor a térfogatáram csökken. A szelep mind az előremenő, mind a visszatérő ágba beszerelhető. Fökör: A szelep zárása kor a térfogatáram csökken. Főköri szabályozatlan szivattyú alkalmazásakor a csatlakozási pontban térfogatáram csökkenés esetén nyomáskülönbség növekedés tapasztalható. Változás fordulatszám-szabályozott szivattyú esetén: Fökör: A szivattyú fordulatszáma nyomás-különbségről szabályozható. A szivattyú csökkenti a fordulatszámát a szelep zárásakor. Azoknál a rendszereknél, ahol nagy a nyomásveszteség a csőrendszerben a szabályozószelephez képest, általában az arányos nyomásszabályozás javasolt. 101

102 Rendszer egyutú (kétjáratú) szeleppel átkötő szakasszal 204. ábra Szekunder oldal: A terhelés általában egy hőátadó felület, vagy radiátoros fűtési rendszer, ahol a változó hőmérséklet az igény. A térfogatáram a szekunder oldalon a bekeveréssel előálló hőmérséklet csökkenés következtében nagyobb, mint a főkörben. A szelep mind az előremenő, mind a visszatérő ágba beépíthető. Fökör: A szelep zárásakor a térfogatáram csökken. Szabályozatlan főköri szivattyú alkalmazásakor a csatlakozási pontban térfogatáram csökkenés esetén nyomáskülönbség növekedés tapasztalható. Változás fordulatszám-szabályozott szivattyú esetén: Szekunder oldal: A mindenkori szekunder oldali térfogat-áramigénynek megfelelően a fordulatszám szabályozott szivattyú szabályoz. Fökör: A szivattyú fordulatszáma nyomás-különbségről szabályozható. 102

103 Rendszer kétutú (háromjáratú) szeleppel Szekunder oldal: A terhelés általában egy hőcserélő, az alapjel a hőcserélő szekunder oldali hőmérséklete. A szelep zárásakor (A-AB) a térfogatáram csökken. A szelep mind az előremenő, mind a visszatérő ágba beépíthető ábra A bypass-ág nyomásveszteségének a rendszer ellenállásával megegyezőnek kell lenni. Főkör: A térfogatáram állandó, de a szelep működésekor a hőmérséklet-különbség változik. Változás fordulatszám-szabályozott szivattyú esetén: Főkör: Ebben az esetben a nyomáskülönbségről szabályozott szivattyú nem reagálna a szelep működésére. A szivattyú szabályozható állandó visszatérő hőmérsékletről vagy állandó hőmérsékletkülönbségről. 103

104 Rendszer kétutú (háromjáratú) szeleppel, hőmérséklet-szabályozással 206. ábra Szekunder oldal: A terhelés általában egy radiátoros rendszer, ahol változó hőmérséklet az igény. A térfogatáram a szekunder oldalon a hőmérséklet csökkenés következtében általában nagyobb mint a főkörben. A térfogatáram a rendszertől függően lehet állandó, vagy változó. A szelep mind az előremenő, mind a visszatérő ágba beépíthető. Főkör: A szelep zárása kor (A-AB) a térfogatáram csökken. Szabályozatlan főköri szivattyú alkalmazásakor a csatlakozási pontban térfogatáram csökkenés esetén nyomáskülönbség növekedés tapasztalható. Rendszer kétutú (háromjáratú) visszatérőbe épített szeleppel 207. ábra Szekunder oldal: A terhelés általában egy hőátadó felület, vagy radiátoros rendszer, ahol változó hőmérséklet az igény. A térfogatáram a szekunder oldalon a hőmérsékletcsökkenés következtében általában nagyobb mint a főkörben. A térfogatáram a rendszertől függően lehet állandó, vagy változó. A szelep mind az előremenő, mind a visszatérő ágba beépíthető. Főkör: A térfogatáram állandó, de a szelep működésekor a hőmérséklet-különbség változik. 104

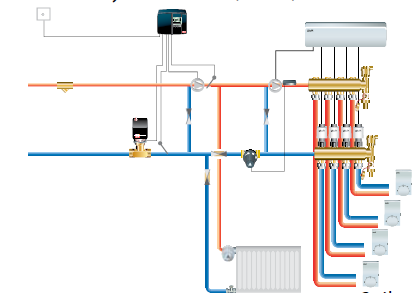

105 208. ábra Padlófűtés áramköri szabályozás szelepmozgató motorral 209. ábra Helyiségbe elhelyezett áramköri termosztatikus szelep 105

106 termosztatikus szelep 210. ábra Termosztatikus szelep bekötése Hőcserélő 211.ábra Hidraulikailag hőcserélővel szétválasztott kazánkör és padlófűtés 106

107 A. Kazán, olaj-, gáz-, vagy fatüzelésű B. Motoros háromutas keverőszelep. C. Keringtető szivattyú. D. A kimenő víz hőérzékelője (biztonsági szivattyú-leállító). E. A kimenő víz hőérzékelője (a háromutas szelep szabályozása). F. Szabályozó automatika. G. Külső hőérzékelő.h. Szoba- termosztát. I. Osztó-gyűjtő. 212.ábra Alacsony előremenő vízhőmérséklet előállítása keverőszabályozással 213. ábra Kondenzációs kazánra kapcsolt fűtési rendszerek 107

108 214. ábra Padlófűtés kompakt keveréses osztók 108

109 külső érzékelős termosztatikus szelep 2. kazánvíz csatlakozás 3. visszatérő csatlakozás 4. padlófűtés osztó az érzékelővel 5. padlófűtés visszatérő gyűjtő 6. padlófűtő kör keringtető szivattyú 215. ábra Befecskendezéses szabályozás padlófűtésnél Szigetelt tartály 216. ábra Isofloor padlófűtési modul kapcsolási vázlata 109

110 ... hogy a fűtőberendezések tökéletesen működjenek tervezés kivitelezés szervizelés Összehangolt intézkedés hidraulika nyomástartás légtelenítés A berendezés részeinek optimális közös működése anyagi források kímélése zajmentesség vevőelégedettség 217. ábra A fűtőberendezés működtetésének folyamatábrája A szivattyú, mint önálló szabályozó rendszer Üzemelési fajták összehasonlítása [H] 5 Max-jelleggörbe (szabályozatlan) 4 3 Δp=állandó 2 1 Δp=változó [Q] 218. ábra A jelleggörbe változása elektronikus szabályozónál 110

111 Példa egy Δp-v szivattyúszabályozású fűtési rendszerre 2 m 2 m H [m] Δp-c- jelleggörbe 2 m 4 Δpv- jelleggörbe 2 m 1,1 2 m 3,1 4 m 43 m 3 /h Q [m 3 /h] ábra Szabályozási mód elektronikus szivattyúval 0 Teljesítmény illesztés Teljesítmény illesztés túláramszeleppel túláramszelep nélkül Egy vagy több fordulatszám Elektronikus szivattyúk 220. ábra Túláramszelep a rendszerben 111

112 Feladata a szennyezőanyagok leválasztása a fűtővízből ábra Szűrő eltömődése 222. ábra Szennyfogó szűrő beépítése 223. ábra A tartály üzemállapotai 112

113 légedény hőfelhasználó légelválasztó Tág. tart. Tág. tart ábra 2 db tágulási tartály beépítése 4-utas keverőszelep esetén 225. ábra Úszós légtelenítő 113

114 A levegő oldhatósága vízben légköri nyomáson A függőleges tengelyen a levegő liter/ víz m3 érték 10 C-nál 1 m³ víz 23 liter levegőt tud felvenni 90 C-nál 1 m³ víz 3 liter levegőt tud felvenni Állandó nyomásnál és növekvő hőmérsékletnél csökken a levegő vízben való oldhatósága, azaz a gáz kiválik a fűtővízből oxigén nitrogén levegő C 226. ábra a fűtővíz gázoldó képessége a hőmérséklet függvényében 227. ábra Központi légtelenítő elhelyezése 114

115 228.ábra Abszorpciós légleválasztó. 115

116 229. ábra Automatikus légtelenítő szerkezete és működése 230. ábra Fűtőtest légtelenítő 116

117 231. ábra Alsó elosztású rendszer felszállók végpontjainak légtelenítése ábra Total Filter (TF1) fűtésrendszer tisztító 117

118 233. ábra TF 1 beépítési lehetőségei 234. ábra Síkkollektor képe 118

119 234. ábra Síkkollektor szerkezete 235. ábra Tetőre szerelt síkkollektorok 119

120 236. ábra Szolárszőnyeg medencefűtéshez 237.ábra Vákuumcsöves napkollektor szerkezetek 120

121 238. ábra Vákuumcsöve napkollektor képe és szerkezete. 121

122 239. ábra Vákuumcsöves napkollektorok elhelyezése függőleges falfelületen 240. ábra Tetőn elhelyezett vákuumcsöves kollektorok 122

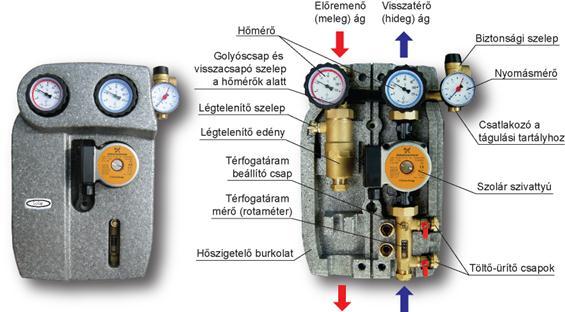

123 241. ábra Napkollektoros rendszer részegységei 242.ábra Soláris egység 123

124 243.ábra Solár tágulási tartály két fűtőcsőkígyóval osztott kombitároló 244. ábra Solártartály 245. ábra Napkollektoros rendszer vezérlő egységek 124

125 246. ábra Melegvíz-ellátás napenergiával 247. ábra Medencefűtés napenergiával 125

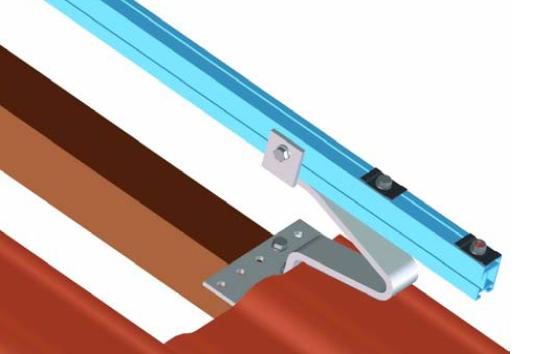

126 248. ábra Épületek fűtésrásegítése napkollektorral 249. ábra Rögzítő elem cserépfedés alá 126

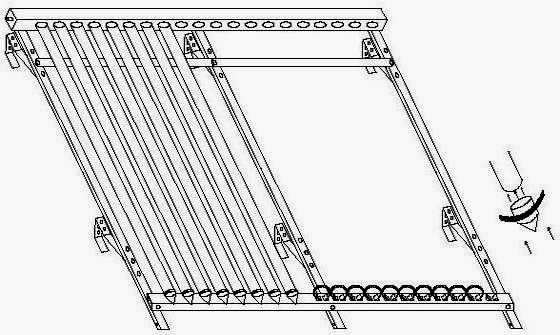

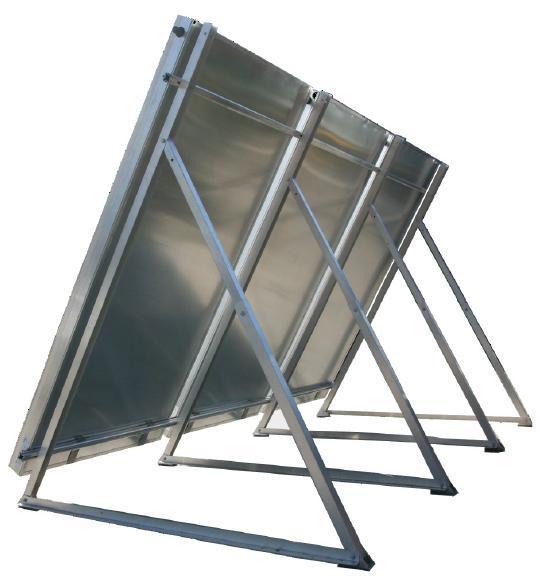

127 250.ábra Vákuumcsöves kollektor szerelőkeret 251. ábra Síkkollektor szerelőkerete 127

128 252. ábra Roppantógyűrűs kötés 253. ábra Kollektor kapcsolás idomai 254. ábra Speciális napkollektoros rendszer bordás csövek és idomok 128

129 255. ábra Kollektor mező csővezeték kapcsolás 129

130 tartósínek és terhelő betontömbök elhelyezése speciális Alu idomos tarókeretek kollektorok előkészítése kollektorok összekapcsolása 256.ábra Elkészült rendszer 130

131 257. ábra Drain-back tartály kialakítása 258. ábra Drain back elvi vázlata 131

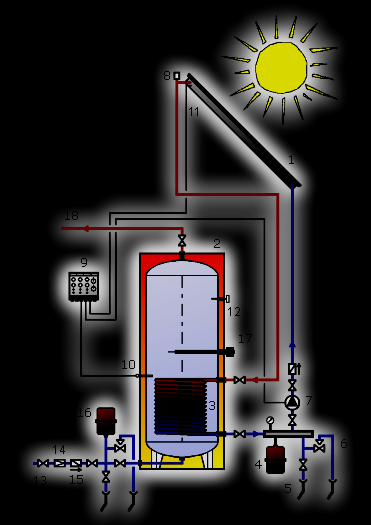

132 1. Napkollektorok 2. Két csőkígyós függőleges tároló 3. Napkollektor-tároló köri hőcserélő 4. Napkollektor-köri tágulási tartály 5. Napkollektor-köri töltő-ürítő csap 6. Napkollektor-köri biztonsági szelep (max. 4 bar) 7. Napkollektor-köri keringető szivatty 8. Légtelenítő szelep 9. Használati melegvíz (HMV) 10. Hidegvíz hálózat 11. Nyomáscsökkentő szelep (javasolt 5 bar) 12. Egyirányú szelep 13. Tágulási tartály és biztonsági szelep (6 bar) 14. Napkollektor vezérlő egység 15. Tároló hőmérő 16. Napkollektor tároló hőmérsékletérzékelő 17. Napkollektor hőmérsékletérzékelő 18. Fali-, vagy állókazán 19. Fűtési hálózat 20. Fűtésköri keringető szivattyú 21. Tároló-fűtésköri keringető szivattyú 22. Kazánszabályozó tároló érzékelő 23. Tároló-fűtésköri tágulási tartály és biztonsági szelep 24. Tároló kazán-köri hő 259. ábra Használati-melegvíz készítő napkollektoros rendszer fali-, vagy állókazán rásegítéssel 132

133 1. Napkollektorok 2. Egy csőkígyós függőleges tároló 3. Napkollektor-tároló köri hőcserélő 4. Napkollektor-köri tágulási tartály 5. Napkollektor-köri töltő-ürítő csap 6. Napkollektor-köri biztonsági szelep (max 4. bar) 7. Napkollektor-köri keringető szivattyú 8. Légtelenítő szelep 9. Napkollektor vezérlő egység 10. Napkollektor tároló hőmérsékletérzékelő 11. Napkollektor hőmérsékletérzékelő 12. Tároló hőmérő 13. Hidegvíz hálózat 14. Nyomáscsökkentő szelep (javasolt 5 bar) 15. Egyirányú szelep 16. Tágulási tartály és biztonsági szelep (6 bar) 17. Fűtőpatron 18. Használati melegvíz (HMV) 260. ábra Használati-melegvíz készítő napkollektoros rendszer tárolóval, fűtőpatronnal 133

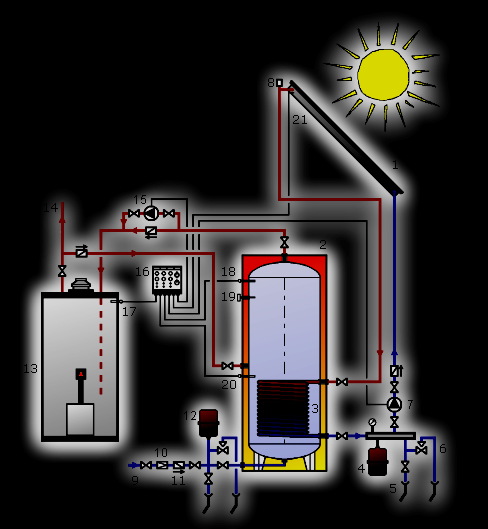

134 1. Napkollektorok 2. Egy csőkígyós függőleges tároló 3. Napkollektor-tároló köri hőcserélő 4. Napkollektor-köri tágulási tartály 5. Napkollektor-köri töltő-ürítő csap 6. Napkollektor-köri biztonsági szelep (max. 4 bar) 7. Napkollektor-köri keringető szivattyú 8. Légtelenítő szelep 9. Napkollektor vezérlő egysé 10. Napkollektor tároló hőmérsékletérzékelő 11. Napkollektor hőmérsékletérzékelő 12. Tároló hőmérő 13. Hidegvíz hálózat 14. Nyomáscsökkentő szelep (javasolt 5 bar) 15. Egyirányú szelep 16. Tágulási tartály és biztonsági szelep (6 bar) 17. Átfolyó kombikazán 18. Napkollektor tároló HMV elmenetel 19. Használati melegvíz (HMV) 20. Fűtési hálózat 261. ábra Használati-melegvíz készítő napkollektoros rendszer tárolóval, utófűtéssel 134

135 1. Napkollektorok 2. Egy csőkígyós függőleges tároló 3. Napkollektor-tároló köri hőcserélő 4. Napkollektor-köri tágulási tartály 5. Napkollektor-köri töltő-ürítő csap 6. Napkollektor-köri biztonsági szelep (max. 4 bar) 7. Napkollektor-köri keringető szivattyú 8. Légtelenítő szelep 9. Hidegvíz hálózat 10. Nyomáscsökkentő szelep (javasolt 5 bar) 11. Egyirányú szelep 12. Tágulási tartály és biztonsági szelep (6 bar) 13. Bojlerkazán 14. Használati melegvíz (HMV) 15. Tárolók köz 21. Napkollektor hőmérsékletérzékelő ötti visszaforgató szivattyú 16. Napkollektor vezérlő egység 17. Bojlerkazán hőmérsékletérzékelő 18. Tároló kimeneti hőmérsékletérzékelő 19. Tároló hőmérő 20. Tároló kollektor-köri hőmérsékletérzékelő 262. ábra Használati-melegvíz készítő napkollektoros rendszer utófűtő, áramoltatott tárolóval 135

136 1. Napkollektorok 2. Függőleges tároló 3. Bojlerkazán 4. Külső hőcserélő 5. HMV keringető szivattyú 6. Napkollektor-köri tágulási tartály 7. Napkollektor-köri biztonsági szelep (max. 4 bar) 8. Napkollektor-köri keringető szivattyú 9. Napkollektor vezérlő egység 10. Légtelenítő szelep 11. Napkollektor hőmérsékletérzékelő 12. Tároló hőmérsékletérzékelő 13. Hidegvíz hálózat 14. Nyomáscsökkentő szelep (javasolt 5 bar) 15. Egyirányú szelep 16. Tágulási tartály 17. Biztonsági szelep (6 bar) 18. Gáz-, vagy villanyfűtő egység 19. Használati melegvíz (HMV) 263. ábra Használati-melegvíz készítő napkollektoros rendszer tárolókkal, külső hőcserélővel 136

137 1. Napkollektorok 2. Fűtőköpenyes vízszintes tároló 3. Villany-, vagy gázbojler, átfolyó kombi kazán 4. Légtelenítő szelep 5. Fűtési hálózat átfolyó gázkazán esetén 6. Használati melegvíz (HMV) 7. Töltő-, ürítő szelep 8. Hidegvíz hálózat 9. Nyomáscsökkentő szelep (javasolt 5 bar) 10. Egyirányú szelep 11. HMV köri tágulási tartály 12. HMV köri biztonsági szelep (6 bar) 13. Napkollektor-köri tágulási tartály és biztonsági szelep 264. ábra Gravitációs, melegvíz készítő napkollektoros rendszer 137

138 1. Napkollektorok 2. Kollektor-medence hőcserélő 3. Napkollektor-köri tágulási tartály 4. Kollektor-köri ürítő- és biztonsági szelep (max. 4 bar) 5. Napkollektor-köri keringető szivattyú 6. Egyirányú szelep 7. Napkollektor vezérlő egység 8. Napkollektor hőmérsékletérzékelő 9. Kazán-medence hőcserélő 10. Kazán 11. Fűtési hálózat 12. Medence fűtés-köri keringető szivattyú 13. Tágulási tartály és biztonsági szelep 14. Kollektor-medence hőcserélő hőmérsékletérzékelő 15. Medence 16. Medence vízforgató szivattyú 17. Medence vízszűrő 18. Medence túlfolyó 19. Medence hőmérsékletérzékelő 20. Medenceürítő 21. Légtelenítő szelep 265. ábra Medencefűtő napkollektoros rendszer 138

139 266. Napkollektoros rendszer feltöltése, átöblítése 267. ábra feltöltő szivattyú napkollektoros rendszerhez 139

140 1. SZ.MELLÉKLET A gravitációs fűtés méretezése t e t v h r Radiátor t e Kazán Gravitációs rendszer méretezési vázlata (tágulásbiztosítás nélkül) 1. ábra Alsó elosztású gravitációs melegvízfűtés méretezési példa Az 1. szakaszon szállított összes hőteljesítmény: 59 kw 140

141 A csőméretezés táblázatos számítása: 2. ábra 2. táblázat A CSŐVEZETÉK FAJLAGOS SURLÓDÁSI ELLENÁLLÁS TÁBLÁZATA Acélcsőre, 80 O C középhőmérsékletű fűtővízre Felső táblázati érték: tömegáram ( kg/s ) Alsó táblázati érték: vízsebesség ( m/s ) 3. táblázat 141

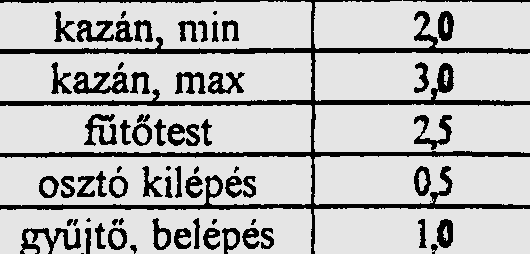

142 4. táblázat Szerelvények alaki ellenállás tényezője DN DN DN 5. táblázat Egyéb rendszerelemek alaki ellenállás tényezője 6. táblázat 142

143 A táblázatos csőméretezés folytatása 7. táblázat További csőszakaszok méretezése az előző mellékágakhoz hasonlóan történik 8. táblázat 2. SZ.MELLÉKLET Szivattyús melegvizfűtés méretezése 143

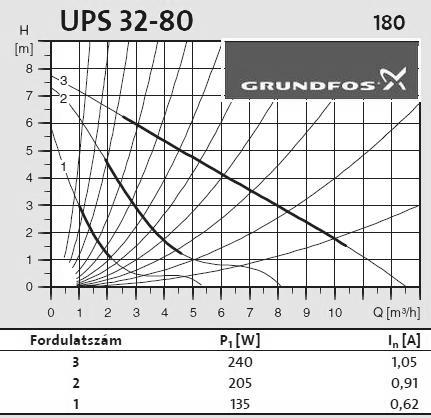

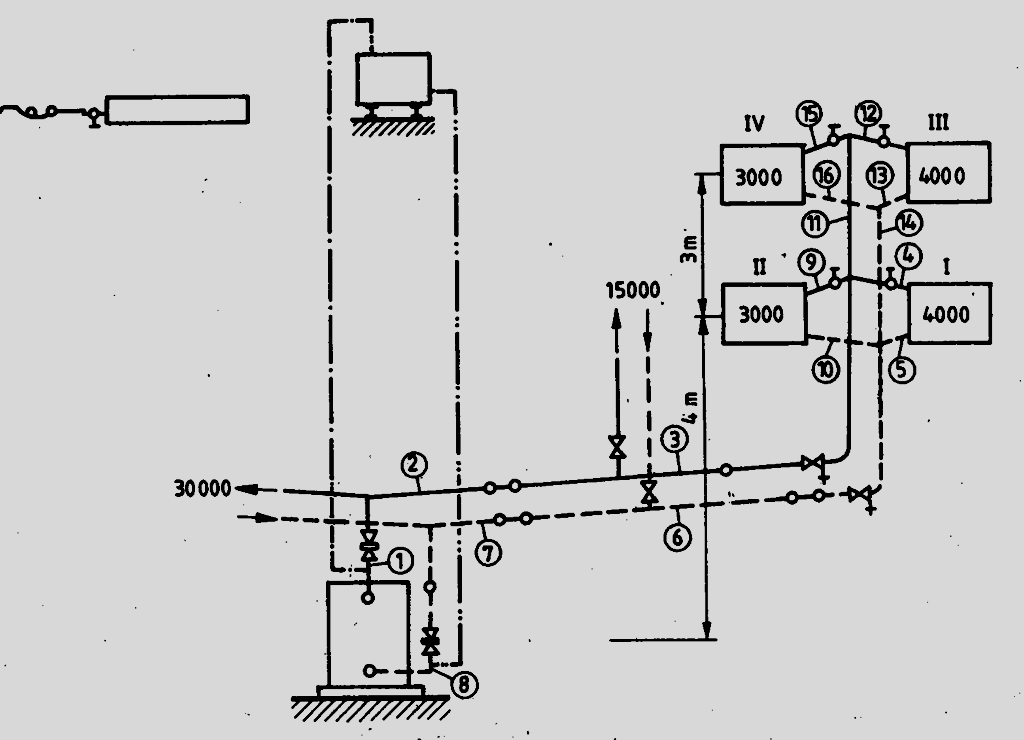

144 Méretezzük az ábrázolt szivattyús fűtési rendszer csőhálózatát 4. ábra 144

145 A mértékadó áramkör csőméretezését a már ismert táblázatban végezzük el. 9. táblázat 3. SZ.MELLÉKLET Csővezeték méretezési táblázatok nomogramok ACÉLCSŐ fajlagos súrlódási ellenállása 80 o C középhőmérsékletű fűtővíznél 10. táblázat 145

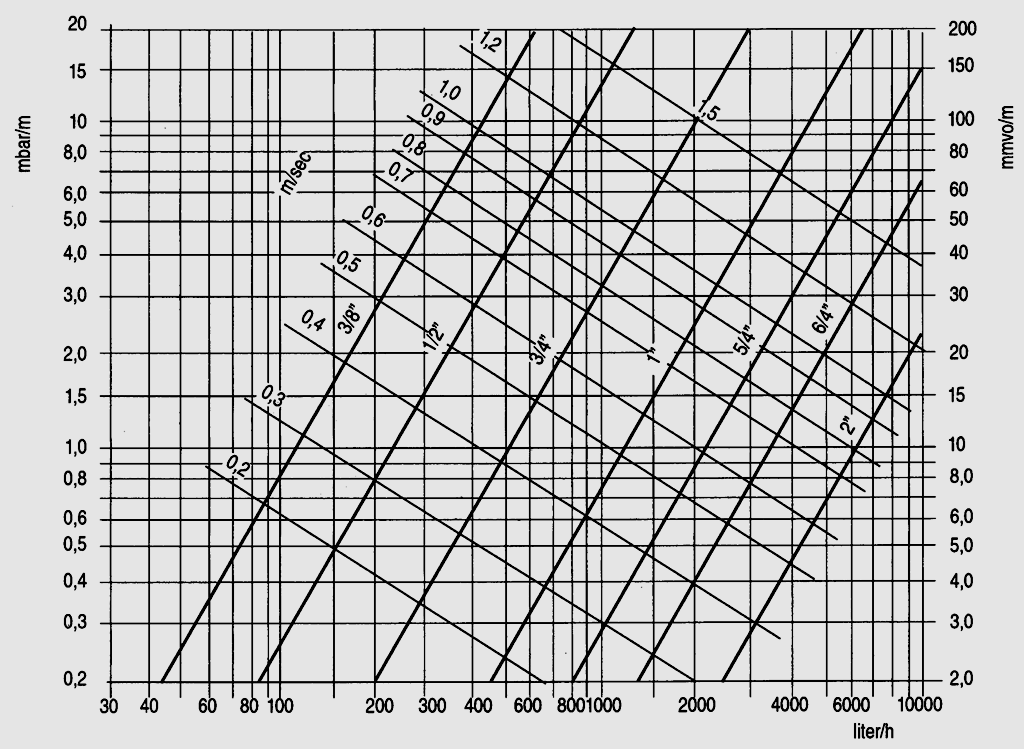

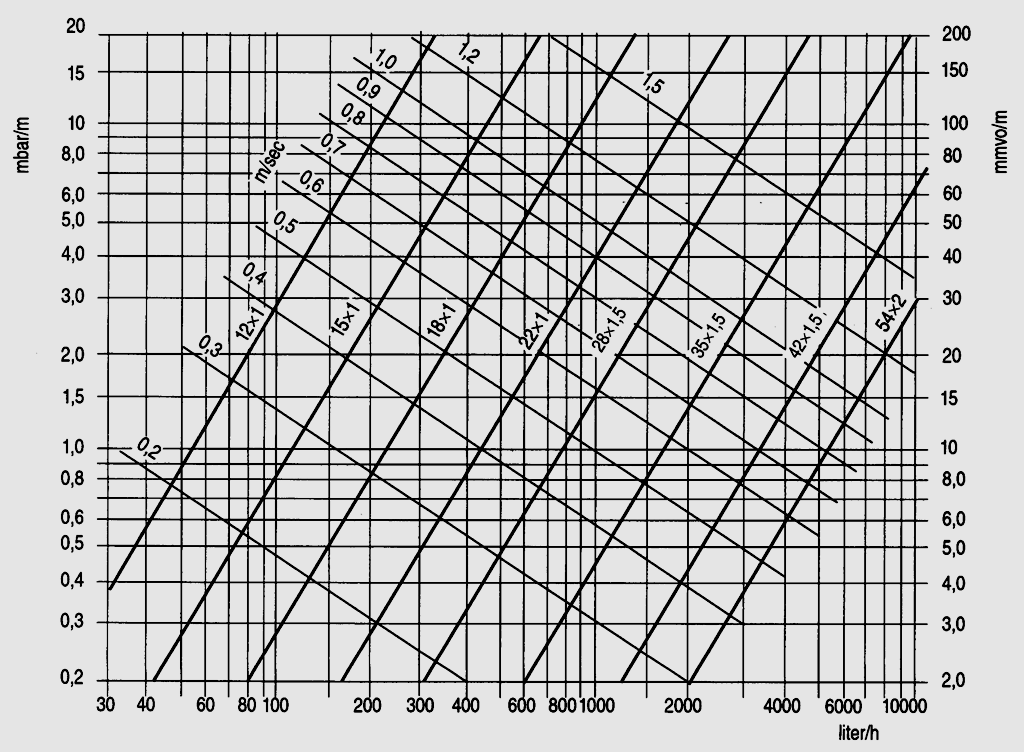

146 RÉZCSŐ fajlagos súrlódási ellenállása 80 o C középhőmérsékletű fűtővíznél 11. táblázat 146
