1 Félév ütemezése Bevezető / Ipari endoszkópia Optikai elemek típusai, gyártástechnológiák Lencserendszerek típusai, tervezése, szimulációja Hullámoptika alapjai, interferencia, diffrakció, optomechatronikai alkalmazási példák Optikai elemek, foglalásaik Kamerák és detektorok + HF Lézer alkalmazások Optikai gyártástechnológia Lézerek I Mikroszkópia Lézerek II ELI Zh!!! PZh + HF beadás
2
3
4 Diameter (mm) 25.4 Diameter Tolerance (mm) +0.00/-0.13 Clear Aperture (%) 90 Effective Focal Length EFL (mm) 25.4 Effective Focal Length 5.0μm (mm) Effective Focal Length 2.94μm (mm) Effective Focal Length 1.064μm (mm) Effective Focal Length μm (mm) Effective Focal Length 0.2μm (mm) Back Focal Length BFL DWL Focal Length Tolerance (%) DWL Edge Thickness ET (mm) 2.00 Center Thickness CT (mm) Center Thickness Tolerance (mm) ±0.2 Radius R1=-R2 (mm) Surface Quality Surface Accuracy 1λ Bevel Protective bevel as needed Focal Length Specification Wavelength (μm) 5 Coating Uncoated Substrate Calcium Fluoride (CaF2) Type Double-Convex Lens f/# 1 Numerical Aperture NA 0.50 Wavelength Range (μm) Wavelength Range (nm) RoHS Exempt

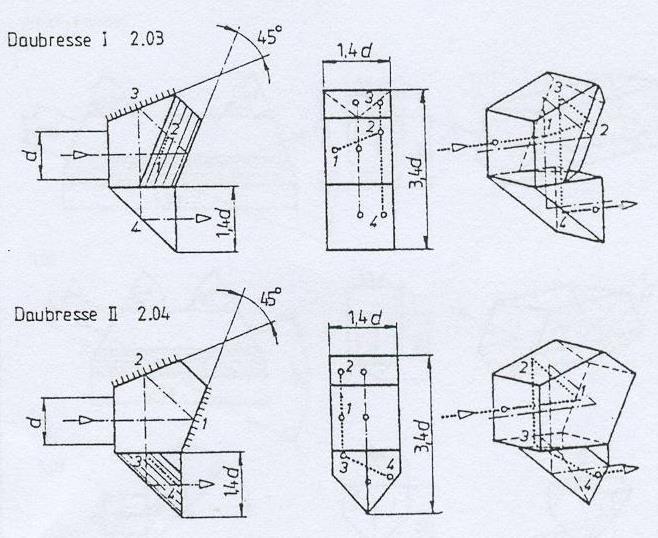

5 Optikai prizmák Totálreflexiós prizmák Tükrözött prizmák Színbontó prizmák Prizma rendszerek Tükrök Optikai lencsék Egytagú lencsék Lencserendszerek Síkpárhuzamos lemezek Optikai ékek Száloptikák Optikai elemek
6 45 fokos prizma alkalmazása
7 Teljes képfordítás Porró prizmarendszerekkel
8
9 A penta-prizma
10

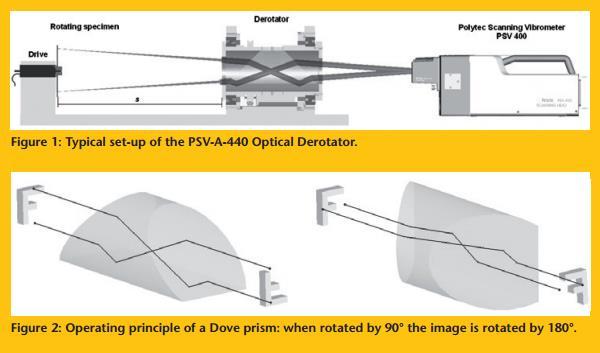

11 A Dowe-prizma
12
13 A sarok-prizma
14
15 Az optikai prizmák alkalmazásának szabályai Merőleges be- és kilépést biztosítsunk A prizmán párhuzamos nyalábok (síkhullámfrontok) haladjanak át A totálreflexió biztosítása érdekében a totálreflexiós felületeket tartsuk szabadon és tisztán Ha a határszöghöz közel vagyunk (vagy átléptük), a felületet tükrözni kell Páros számú tükrözés - kisebb elfordulásra érzéketlen rendszer / páratlan számú tükrözés - a szögelfordulásra fokozottan érzékeny rendszer
16 Optikai elemek foglalása
17 Prizma foglalások
18 Dowe-prizma foglalása
19 Síküveg-lapok foglalása

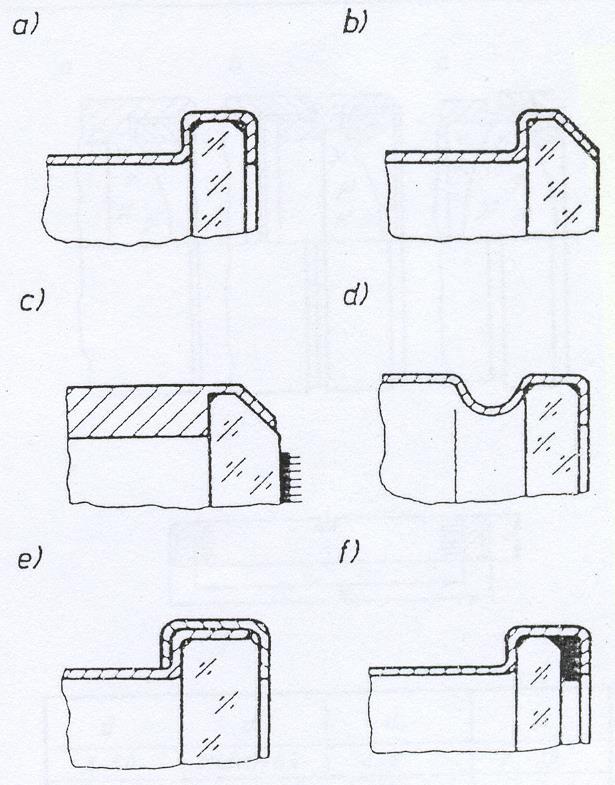

20 Peremezési lehetőségek
21 Tükrök foglalása

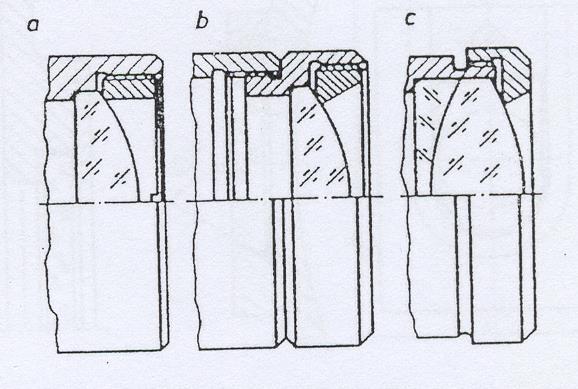

22 Lencse foglalások
23

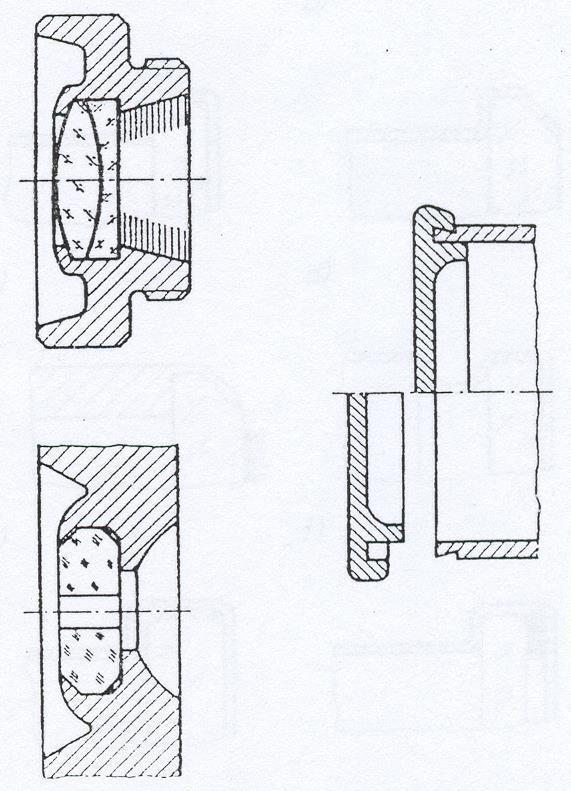

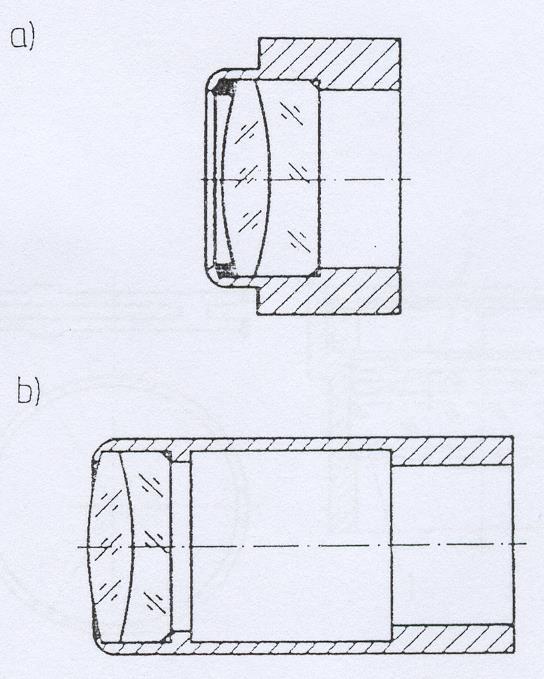

24 Kisméretű lencsék foglalása
25 Kisméretű lencsék foglalása
26 Nagyméretű lencsék foglalása
27 Lencserendszer foglalása
28 Lencserendszer foglalása

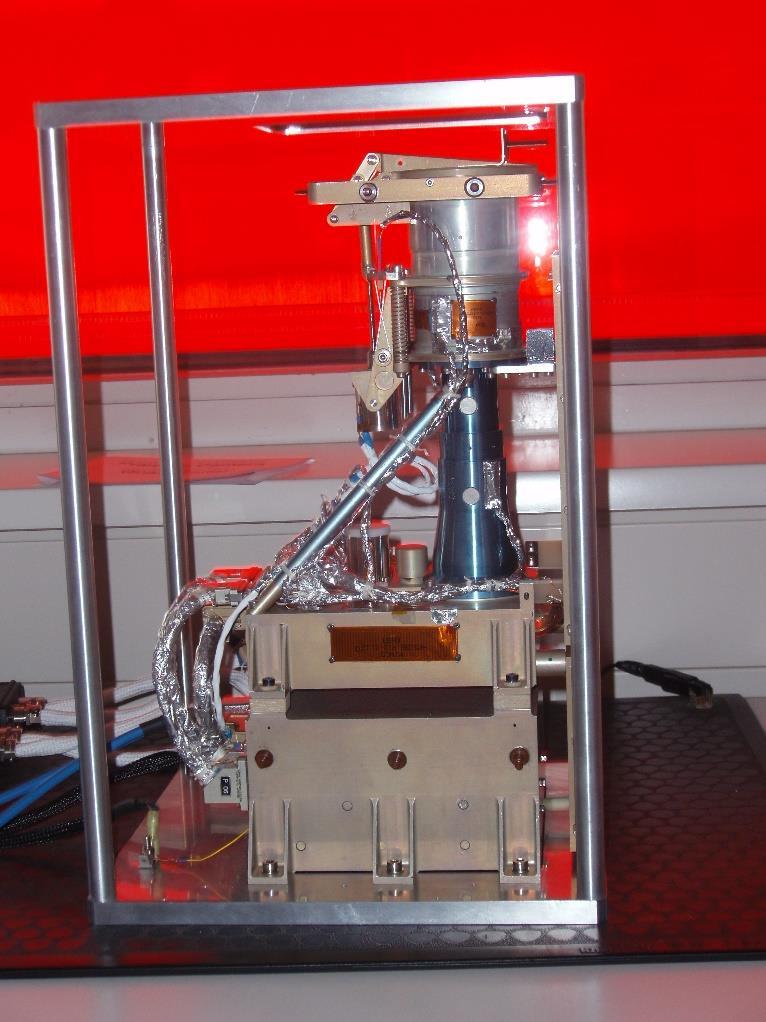

29 DAWN kamera

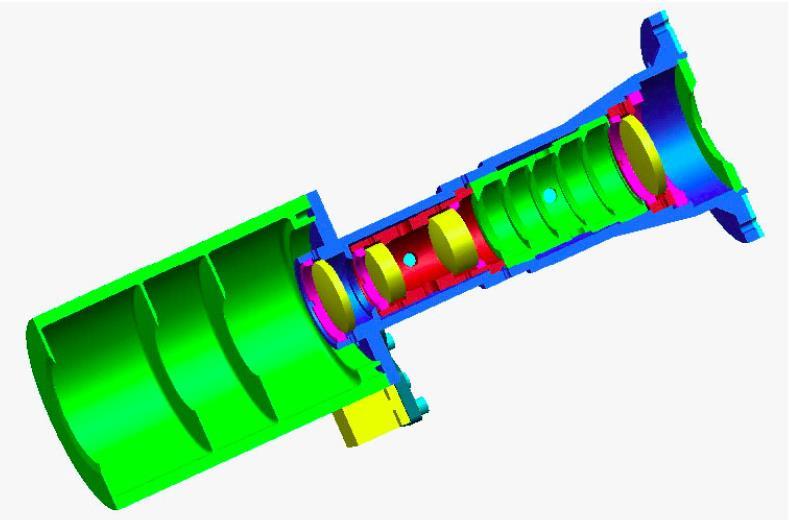

30 DAWN objektív
31 Optikai elemek foglalásának alapelvei Az üvegből vagy kristályból készült, sérülékeny optikai elemeket mindig foglalatban szereljük be a műszerekbe A foglalat mind a 6 szabadságfok irányában rögzítse az elemet A befeszülés elkerülésére a megfogás egyik oldalon fix, a szemközti oldalon rugalmas legyen (papírlap, parafa, teflon, vagy rugó alkalmazása) A nagyobb elemeket három ponton, a kisebbeket élen vagy gyűrűn támasszuk meg A sarkokat hagyjuk szabadon A foglalat hőtágulási együtthatója legyen közel azonos a befoglalt elemével
32 Egyszerű optikai alaprendszerek Az egyszerű lencse Akromátok Ragasztott Légréses Kéttagú optikai rendszerek Tele Petzvál Retrofókusz Egyszerű lencsék alkalmazása Energia gyűjtés, továbbítás Megvilágító rendszerek Igénytelen leképezések Nagyítók Szemüvegek Aszférikus optikai elemek Fresnel lencsék Diffrakciós optikai elemek Gradiens indexű elemek
33 Egyszerű lencsék képalkotási hibái 1.
34 Akromátok Színhibára korrigált két tagú optikai elemek Akromatikus objektív Barlow lencse A longitudinális színhiba mellett a nyíláshiba is korrigálható Ragasztott vagy légréses kivitel Akromatizálási formulák Abbe-szám, törésmutató Alkalmazási területek Kis tárgyszögű leképezések Távcső objektívek Képfordítás Kollimátorok Kollektorok Rövid fókuszú kamerák Lézer nyalábtágítók
35 Kéttagú vékonyrendszer akromatizálása f f 1 f 2 LchC f f f f 1 f 1 2 f 2 f 1 1
36 Háromtagú optikai rendszerek Elegendő szabadságfok a főbb aberrációk korrigálásához Nyíláshiba Kóma Képgörbűlet-asztigmatizmus Torzítás Színhibák Önmagában viszonylag ritkán használják Több összetett rendszer alapját képezi Tripletek
37 Összetett optikai rendszerek Leképező rendszerek, objektívek Vizuális Fotografikus Képfordítók Okulárok Átvetítő rendszerek, kondenzorok Prizmák tükrök Távcsövek, nyalábtágítók Mikroszkópok Katadioptrikus rendszerek Szkennerek, infra optikai eszközök
38 Arányos szorzási tulajdonság A rádiuszok, távolságok konstanssal való szorzása Arányosan változik: A fókusztávolság Kép és tárgytávolság A kép és tárgy méret Szerkezeti hossz Geometriai optikai képhibák Az optikai úthossz különbségek A spot diagram és az MTF Nem változik A nagyítás A kép és tárgyszög A fényerő (NA) Az elméleti határfelbontás (Airy korong) Változik A rendszer tényleges felbontása
39 Szimmetria tulajdonságok -1 nagyítású, a rekeszre szimmetrikus rendszerek Kóma torzítás és színnagyítás mentesek Korrigálandó a nyíláshiba, az asztigmatizmus, a képgörbület, és a long. színhiba Aszimmetrikus esetben is használható Field pos.: 1 2
40 Teleszkópikus rendszerek Távcsövek (vizuális optika) Szubjektív képmegítélés (a szem hibái és akkomodáció) Színhiba korrekció A kép közepe fontosabb Illeszteni kell a szem optikájához (pupilla távolság) Többnyire diffrakció korlátosak Lézer nyalábtágítók Nincs színhiba korrekció Kisebb képmező Nincs pupilla távolság Mindig diffrakció korlátos rendszer Rendívül alacsony hullámfront torzítás (l/4-l/20) Afokális rendszerek Végtelenre korrigáltak Funkciójuk: Szögnagyítás Irányzás, mérés (szállemez) Alkotórészei Objektív Képfordító Okulár Aberrációk a teljes rendszerben Egyszerű teleszkópikus rendszerek Galilei távcső Kepler távcső
41
42 Képfordítás, szállemezek Lencsés képfordítók Vignettálás Szélső sugarak aberrációi Szerkezeti hossz Prizmás képfordítás Porró prizmák Tetőél prizmák Abbe-König Szállemezek Irányzás, mérés Elhelyezés valós képhelyen Mezőrekesz Gyártástechnológia Maratás Karcolás Fotó eljárás Megvilágítás Objektív Képfordító Okulár Belépő pupilla Kilépő pupilla
