1 Fénytechnika A fény méréstechnikai alkalmazása Dr. Wenzel Klára egyetemi magántanár Budapesti Műszaki és Gazdaságtudományi Egyetem Budapest, 2013

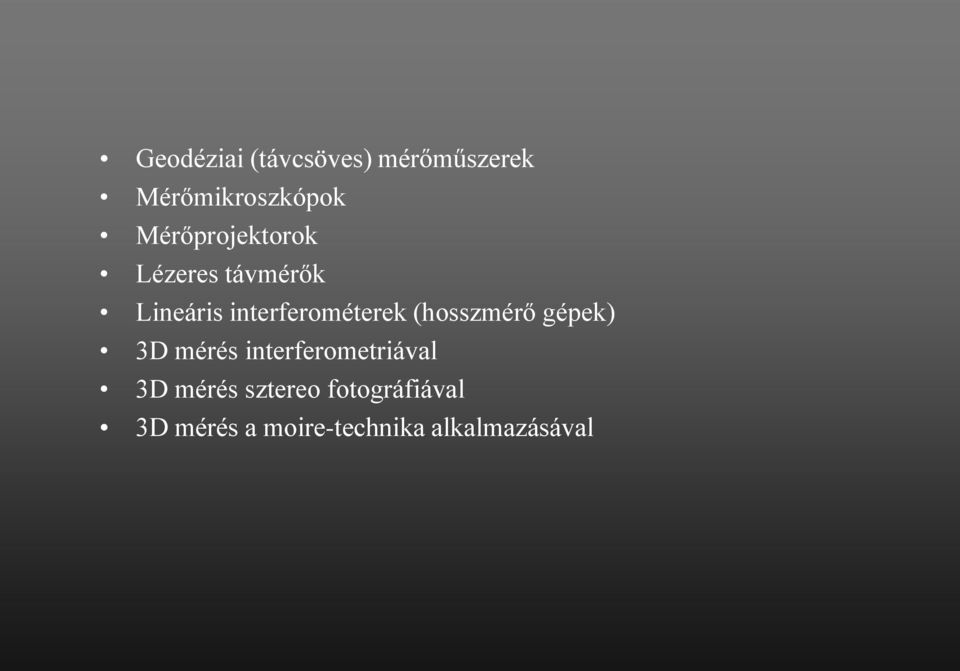

2 Geodéziai (távcsöves) mérőműszerek Mérőmikroszkópok Mérőprojektorok Lézeres távmérők Lineáris interferométerek (hosszmérő gépek) 3D mérés interferometriával 3D mérés sztereo fotográfiával 3D mérés a moire-technika alkalmazásával

interferométerek (hosszmérő gépek) 3D mérés

3 A távcső alkalmazása a méréstechnikában Geodéziai műszerek

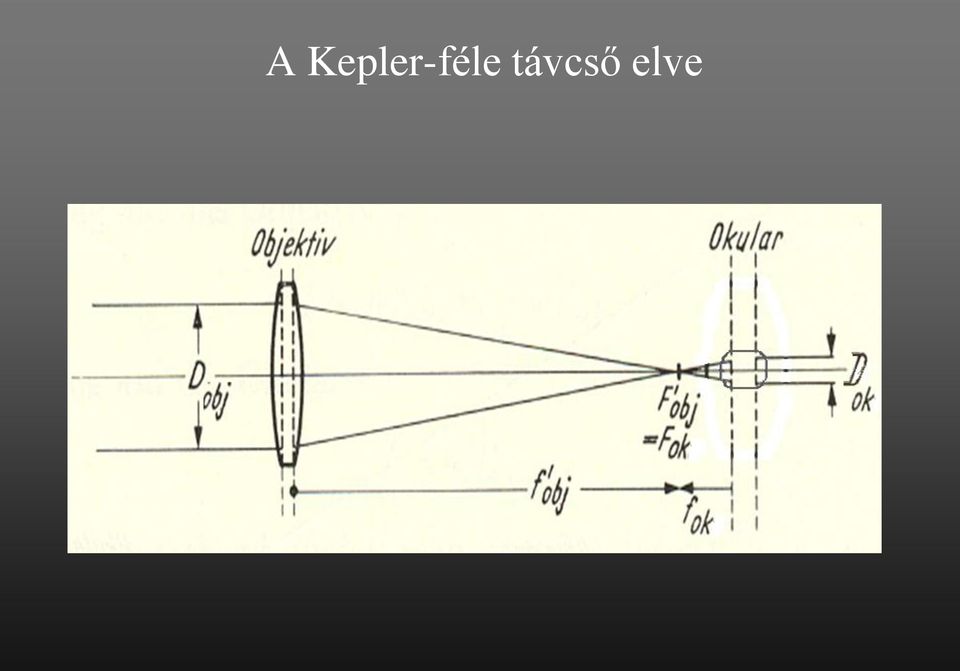

4 A Kepler-féle távcső elve

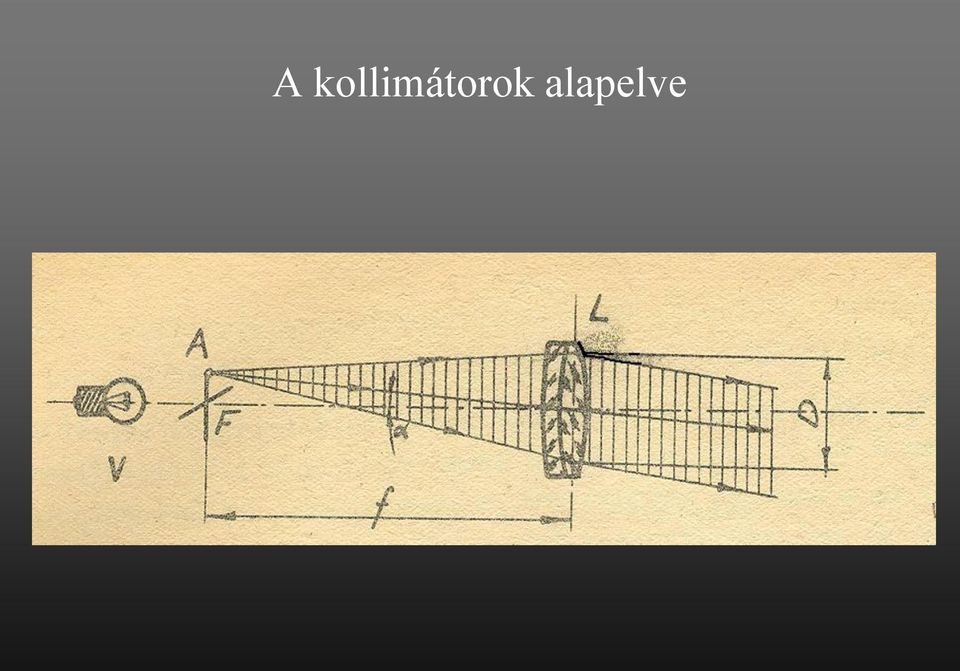

5 A kollimátorok alapelve

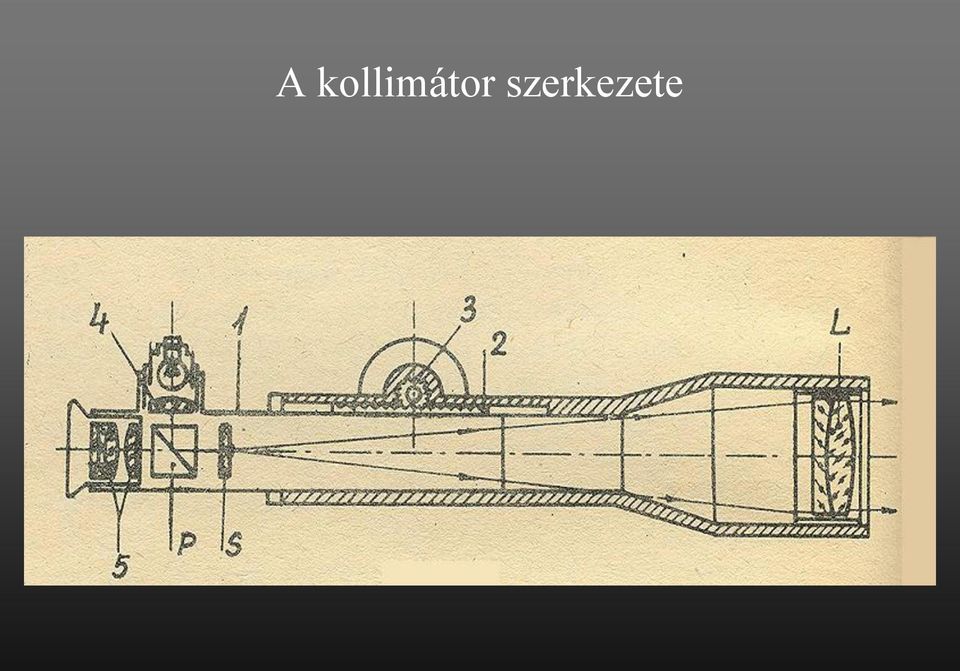

6 A kollimátor szerkezete

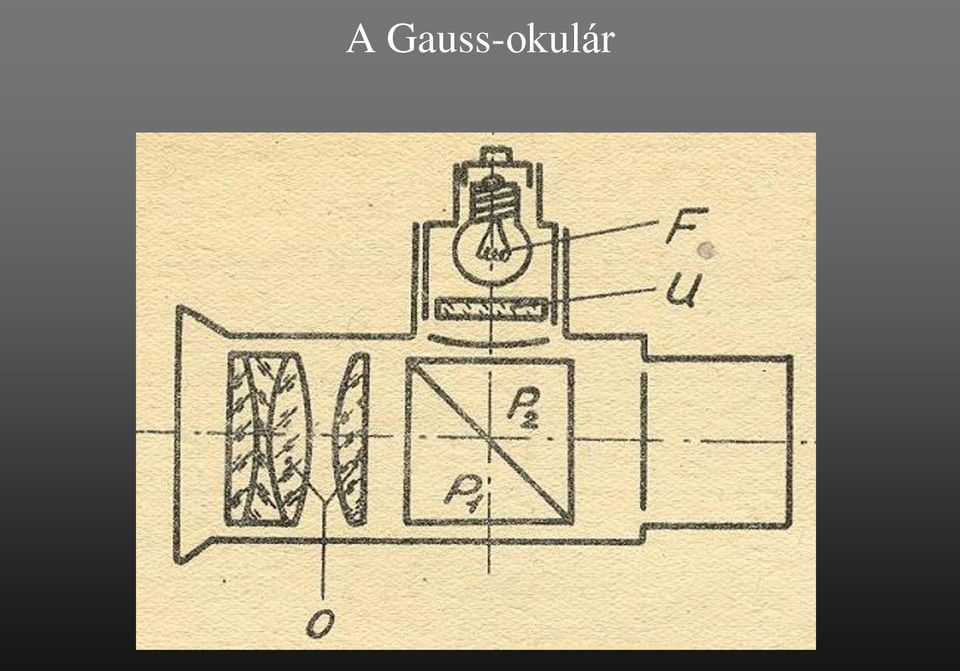

7 A Gauss-okulár

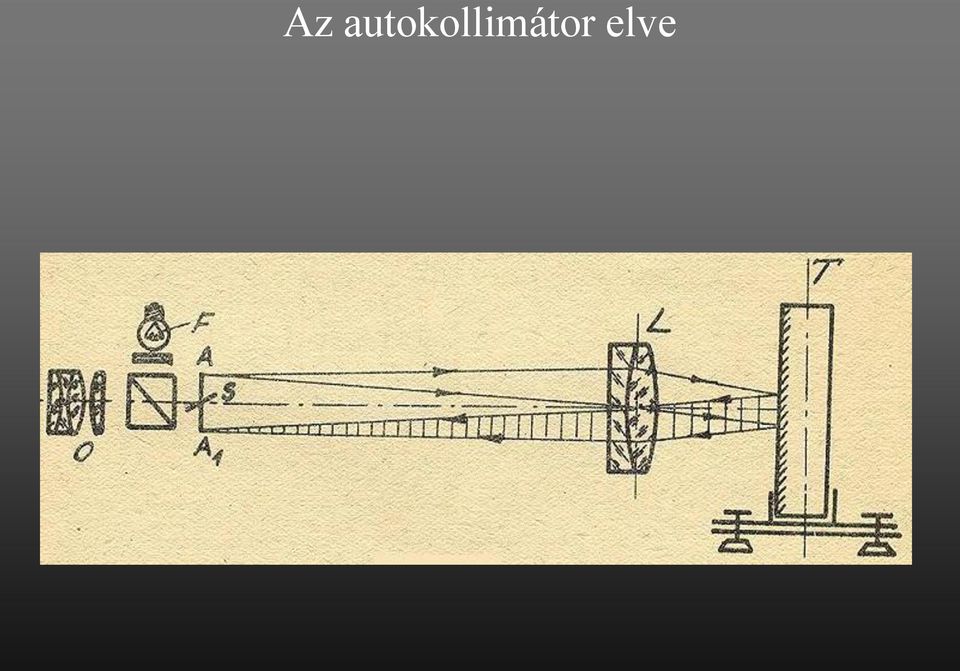

8 Az autokollimátor elve

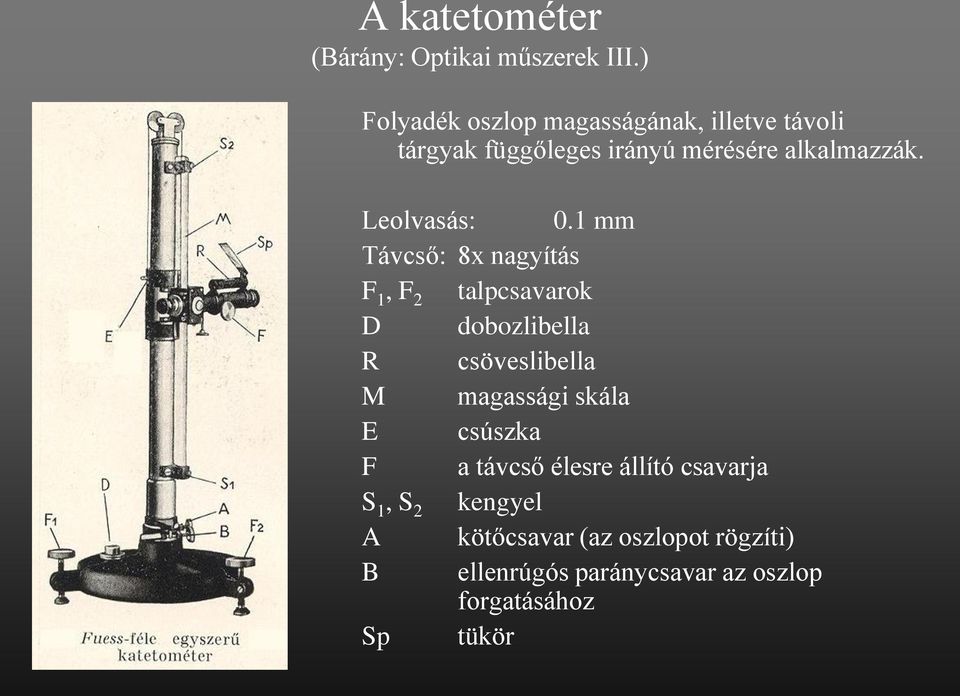

9 A katetométer (Bárány: Optikai műszerek III.) Folyadék oszlop magasságának, illetve távoli tárgyak függőleges irányú mérésére alkalmazzák. Leolvasás: 0.1 mm Távcső: 8x nagyítás F 1, F 2 talpcsavarok D dobozlibella R csöveslibella M magassági skála E csúszka F a távcső élesre állító csavarja S 1, S 2 kengyel A kötőcsavar (az oszlopot rögzíti) B ellenrúgós paránycsavar az oszlop forgatásához Sp tükör

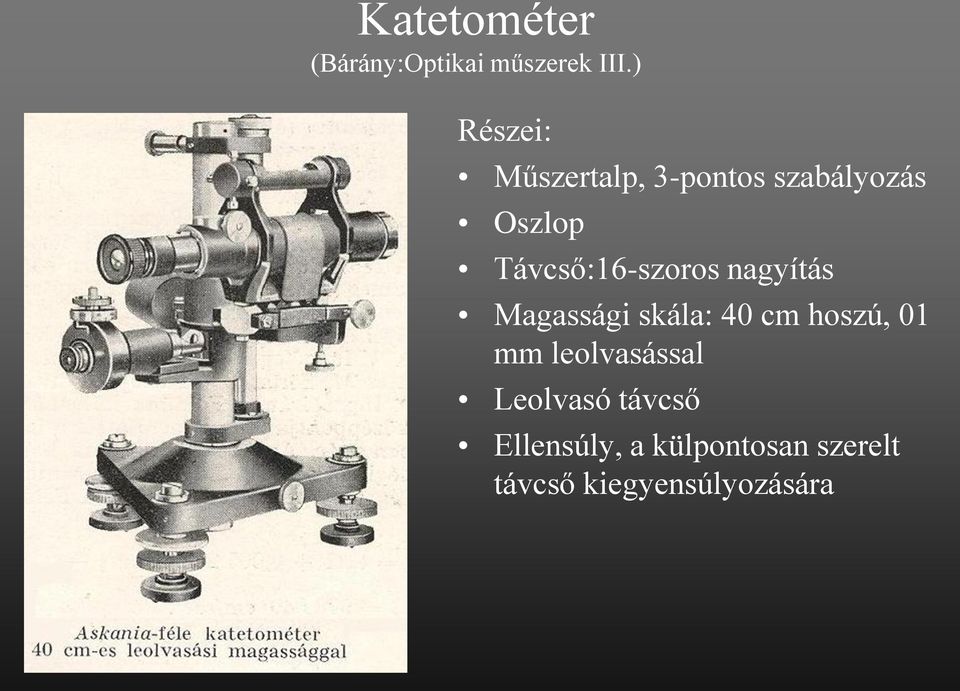

10 Katetométer (Bárány:Optikai műszerek III.) Részei: Műszertalp, 3-pontos szabályozás Oszlop Távcső:16-szoros nagyítás Magassági skála: 40 cm hoszú, 01 mm leolvasással Leolvasó távcső Ellensúly, a külpontosan szerelt távcső kiegyensúlyozására

Távcső:16-szoros nagyítás Magassági skála: 40 cm hoszú, 01

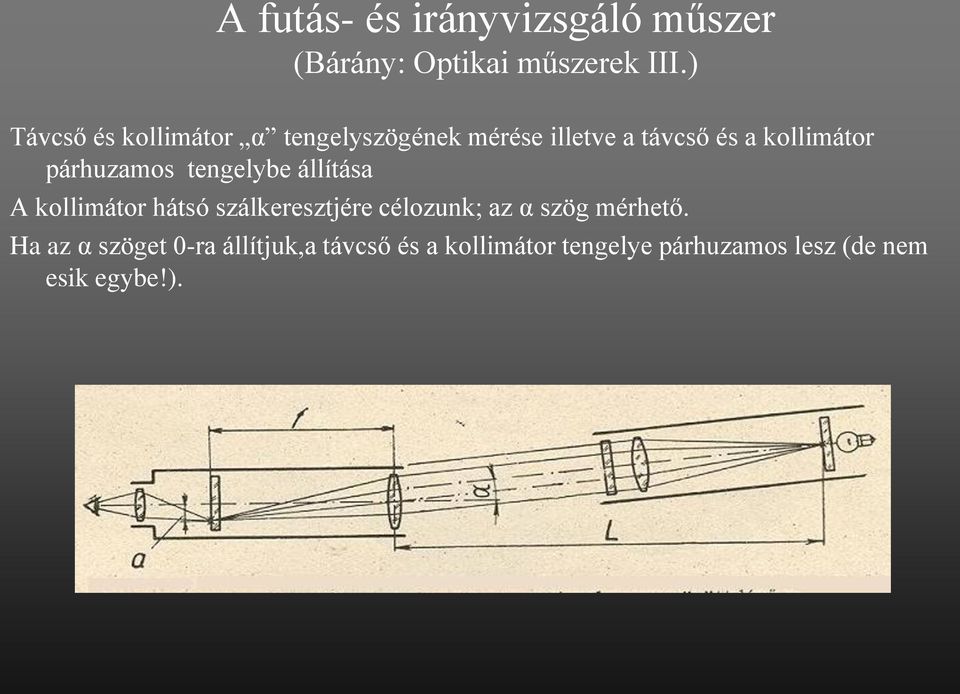

11 A futás- és irányvizsgáló műszer (Bárány: Optikai műszerek III.) Távcső és kollimátor α tengelyszögének mérése illetve a távcső és a kollimátor párhuzamos tengelybe állítása A kollimátor hátsó szálkeresztjére célozunk; az α szög mérhető. Ha az α szöget 0-ra állítjuk,a távcső és a kollimátor tengelye párhuzamos lesz (de nem esik egybe!).

párhuzamos tengelybe állítása A kollimátor hátsó szálkeresztjére célozunk; az α szög

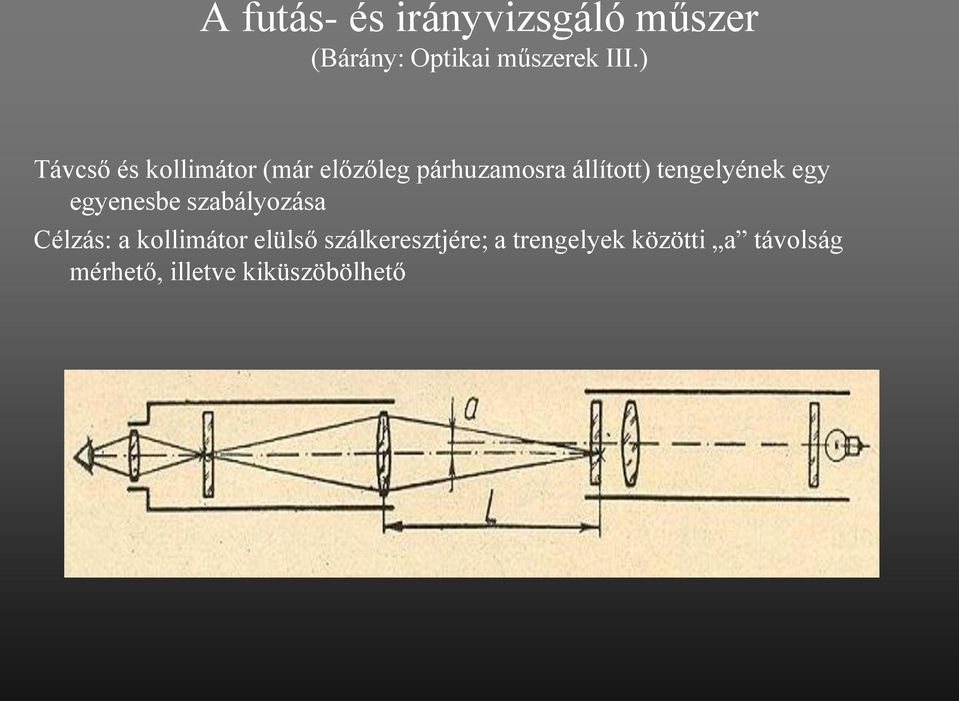

12 A futás- és irányvizsgáló műszer (Bárány: Optikai műszerek III.) Távcső és kollimátor (már előzőleg párhuzamosra állított) tengelyének egy egyenesbe szabályozása Célzás: a kollimátor elülső szálkeresztjére; a trengelyek közötti a távolság mérhető, illetve kiküszöbölhető

tengelyének egy egyenesbe szabályozása Célzás: a kollimátor elülső

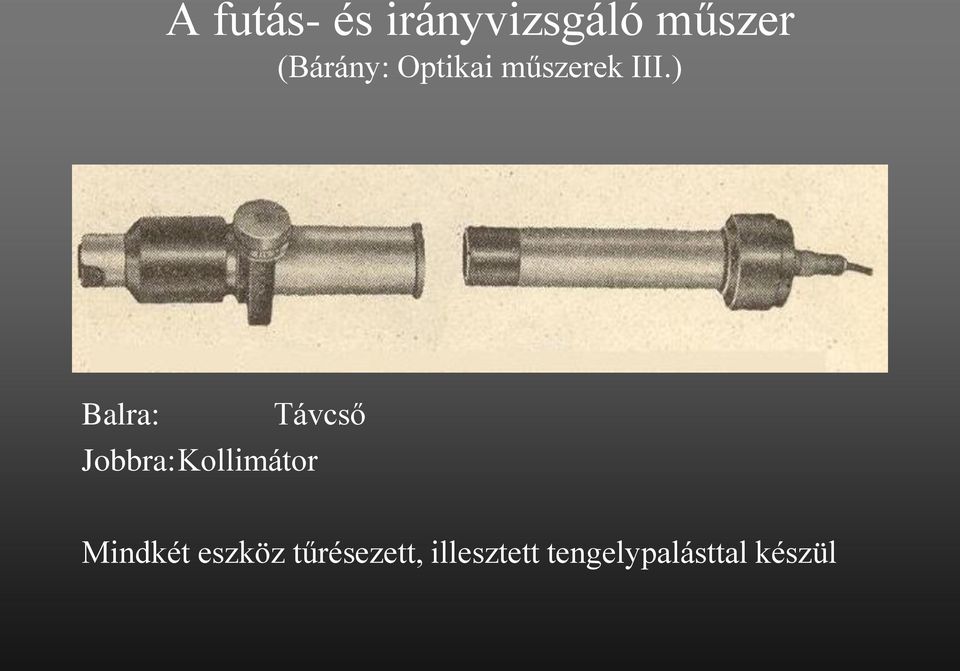

13 A futás- és irányvizsgáló műszer (Bárány: Optikai műszerek III.) Balra: Jobbra: Kollimátor Távcső Mindkét eszköz tűrésezett, illesztett tengelypalásttal készül

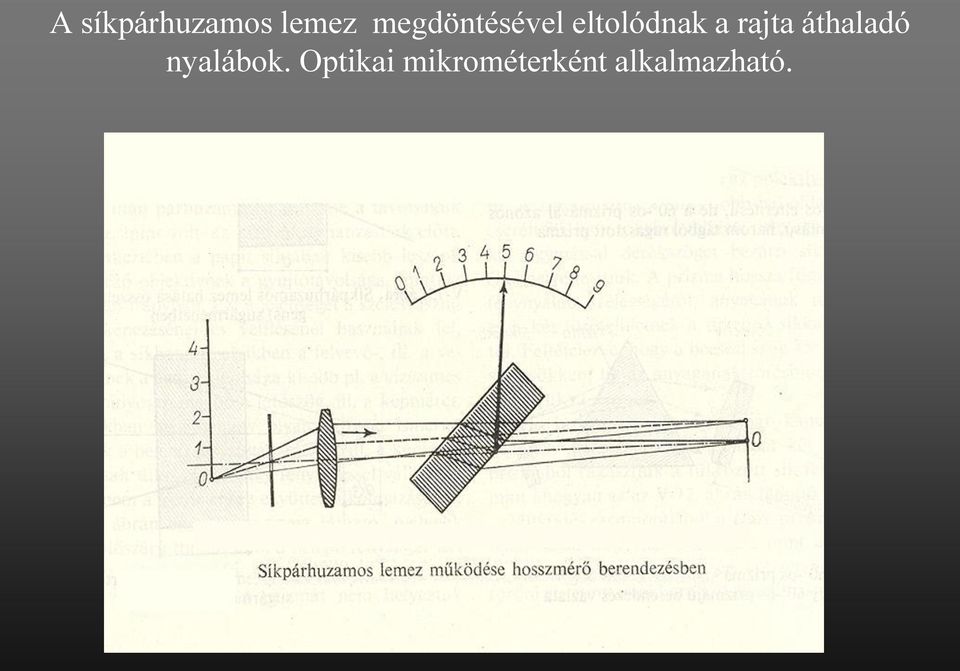

14 A síkpárhuzamos lemez megdöntésével eltolódnak a rajta áthaladó nyalábok. Optikai mikrométerként alkalmazható.

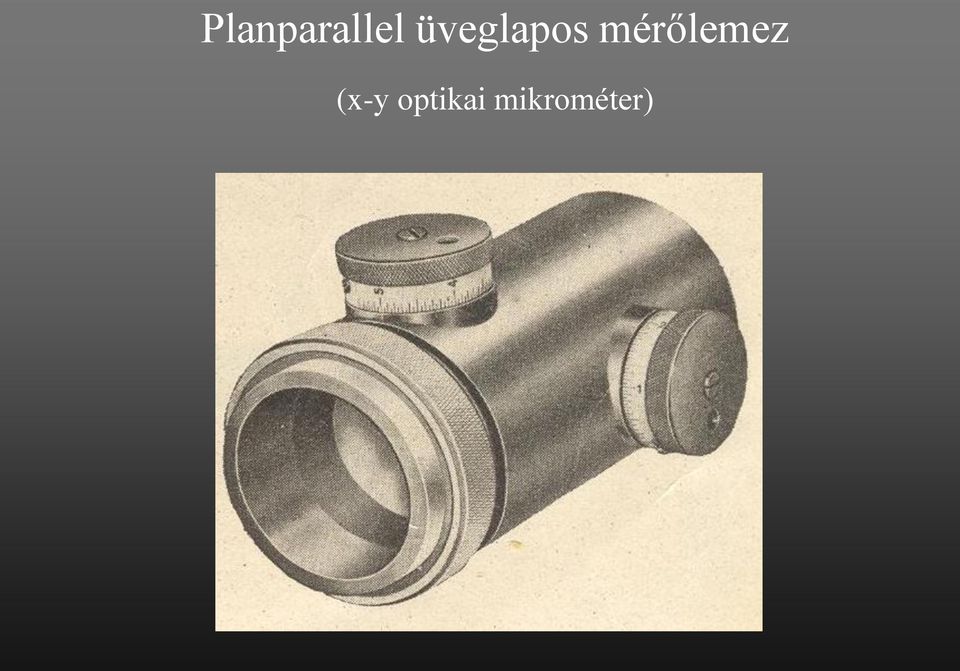

15 Planparallel üveglapos mérőlemez (x-y optikai mikrométer)

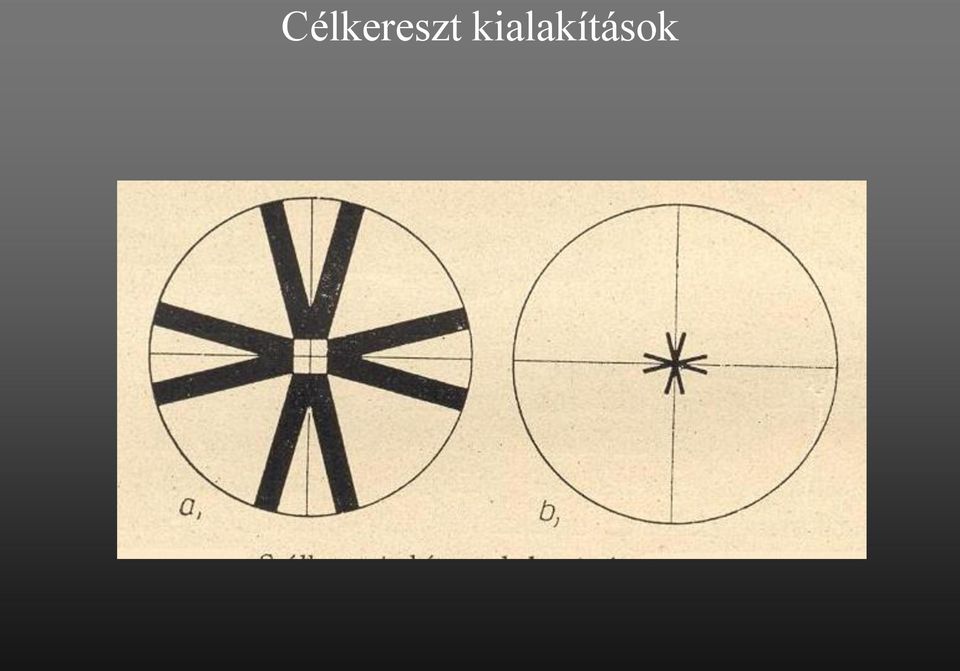

16 Célkereszt kialakítások

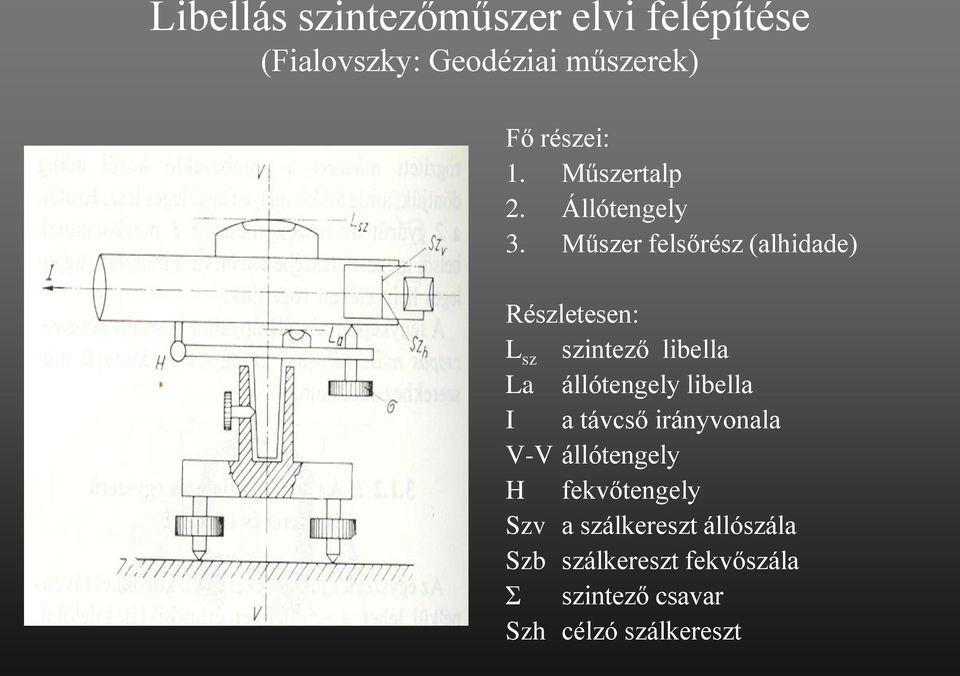

17 Libellás szintezőműszer elvi felépítése (Fialovszky: Geodéziai műszerek) Fő részei: 1. Műszertalp 2. Állótengely 3. Műszer felsőrész (alhidade) Részletesen: L sz szintező libella La állótengely libella I a távcső irányvonala V-V állótengely H fekvőtengely Szv a szálkereszt állószála Szb szálkereszt fekvőszála Σ szintező csavar Szh célzó szálkereszt

Műszer felsőrész (alhidade) Részletesen: L sz szintező libella La állótengely libella I

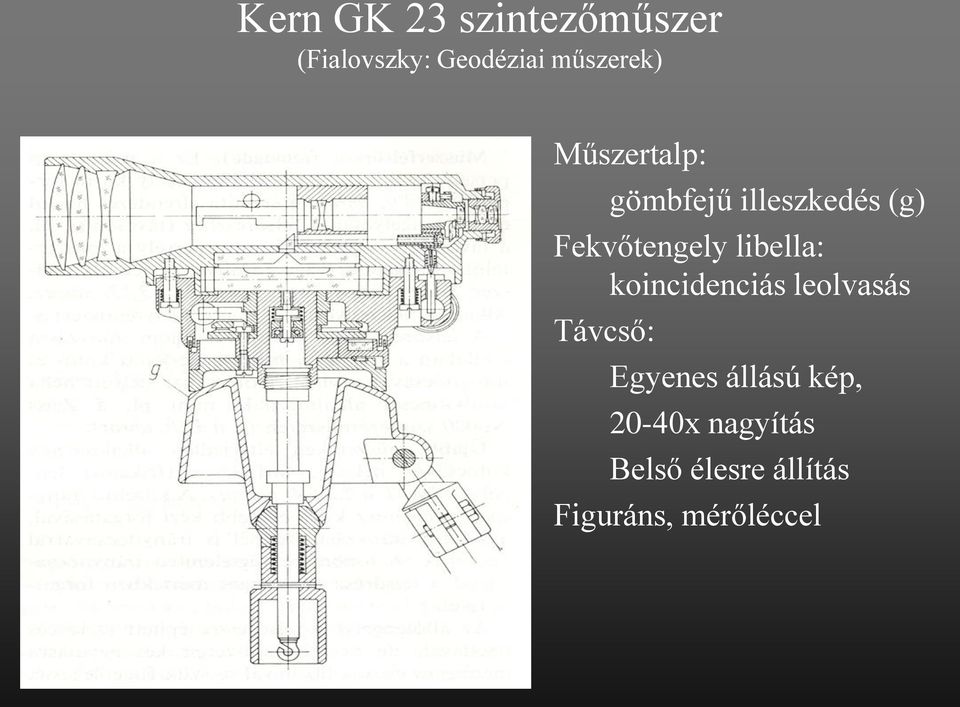

18 Kern GK 23 szintezőműszer (Fialovszky: Geodéziai műszerek) Műszertalp: gömbfejű illeszkedés (g) Fekvőtengely libella: koincidenciás leolvasás Távcső: Egyenes állású kép, 20-40x nagyítás Belső élesre állítás Figuráns, mérőléccel

Fekvőtengely libella: koincidenciás leolvasás Távcső:

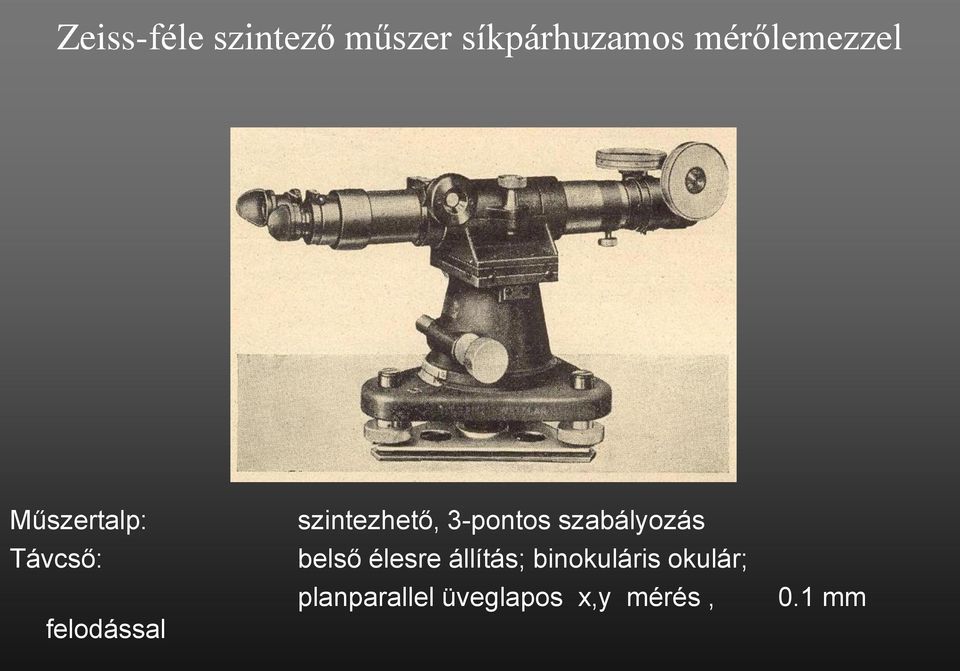

19 Zeiss-féle szintező műszer síkpárhuzamos mérőlemezzel Műszertalp: Távcső: felodással szintezhető, 3-pontos szabályozás belső élesre állítás; binokuláris okulár; planparallel üveglapos x,y mérés, 0.1 mm

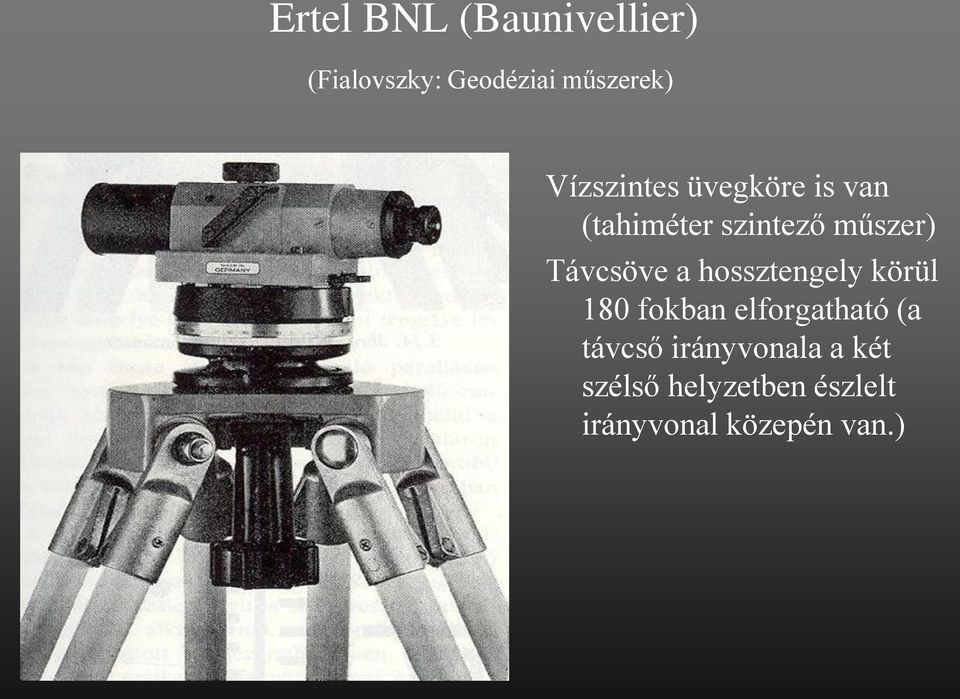

20 Ertel BNL (Baunivellier) (Fialovszky: Geodéziai műszerek) Vízszintes üvegköre is van (tahiméter szintező műszer) Távcsöve a hossztengely körül 180 fokban elforgatható (a távcső irányvonala a két szélső helyzetben észlelt irányvonal közepén van.)

Távcsöve a hossztengely körül 180 fokban elforgatható (a

21 A teodolit elvi felépítése Fő részei: Műszertalp Állótengely (Vertikális tengely): V-V Fekvőtengely (Horizontális tengely): H-H A műszertalp illeszkedése: kúpos tengely (1) kúpos persely (2)

22 A teodolit vázlatos rajza (Bárány: Optikai műszerek III.) Vízszintes és magassági szögek mérésére szolgáló műszer Részei: Műszertalp + 3 talpcsavar 120 fokban I irányvonal H fekvőtengely (G villában csapágyazva) Mk magassági kör V állótengely (P perselyben csapágyazva) Mv vizszintes kör (limbusz) I, H és V tengely egymásra merőleges Kötő- és irányítócsavarok az álló- és fekvőtengelyhez

23 A teodolit kivitelezett alakja A teodolit terep-műszer, ezért teljesen zárt kivitelben készül. A magassági és a vízszintes üvegkört ezért meg kell világítani (Fény bevetítő tükrök). Dobozba helyezéskor a távcsövet függőleges helyzetbe állítjuk.

24 T16 teodolit (Wild, Heerbrugg) Műszertalp: 3 pontos, talpcsavaros vízszintezés Állótengely: Hengeres tengely csap, golyós ágyazás Fekvőtengely: Csúszó ágyazás Üvegkörök: Vízszintes és függőleges üvegkör is van. Leolvasás: Leolvasó távcsővel Üvegkörök megvilágítása: kibillenő tükörrel, külső fényforrással, belső fényirányító optikai rendszerrel Távcső: Prizmás képfordító rendszer Belső élesre állítás Kivülről: fény- és porzárás

25 Th 2 teodolit (Opton, Oberkochen) Műszertalp: 2 talpcsavar (T) egymásra merőleges tengelyben billenti a gömbcsuklós felfogású állótengelyt. A gömbcsukló rögzítése a K kötőcsavarral történik. Kényszerközpontosítást alkalmaznak. Rögzítése: a Kcs kötőcsavarral

26 A vízszintes üvegkör finompozicionálása (Bárány: Optikai műszerek III kép) 1, 2, 3, 4, 5 Rugóval terhelt csap 6 Villa 7 Szorító lemez 8 Állótuskó 9 Csavar 10 Paránycsavar 11 Alsó pofa 12 A műszer állórésze 13 Limbusz

27 A spektro-goniométer U műszertalp Tr, Sp, J: állítható rés K kollimátor I szálkereszt F mérőtávcső O okulár T tárgy-asztal, szintezhető, hármas kúpos tengelyrendszerrel

28 Spektro-goniométer kiviteli alakja

29 Az optiméter Autokollimációs távcsővel mér Kétszeres tükrözés: négyszeres pontosság A mérési bizonytalanság: <+/-( L/100) µm Mérési tartomány: L = 180 mm A pontosság feltétele: 1. A munkadarab és az etalon hőmérséklete közötti különbség <0.05 C 0 2. A munkadarab és az etalon hőtágulási együtthatójának különbsége <1* Hővédő üveg alkalmazása

30 Az ultraoptiméter A műszer üvegdobozban van elhelyezve Finom skála: Terjedelem: +/- 10 m Osztásérték 0.2 m Durva skála: Terjedelem: +/- 83 m Osztásérték 1 m Mérési bizonytalanság a finom skálán: <+/- (0.06+A/ L/1000) µm

31 A mérő projektorok

32 A mérő projektorok Ha a nagyítás: N A megvilágítás N 2 legyen!

33 A mérő projektorok

34 Mérő mikroszkópok

35 Egyszerű műhelymérőmikroszkóp Nagy szabad tárgytávolság szerelés a mikroszkóp alatt Két irányú asztalmozgatás csavaros mikrométerrel 0.01 mm-es mérés Világítás külső fényforrással

36 Kutató mérőmikroszkóp Cserélhető objektívek - revolver-fejben Binokuláris okulár Motoros mozgatások visszaállás lehetősége mm pontosságú mérés

37 Mérőmikroszkópok szállemezei

38 Társnéző rendszer

39 Mikroszkóp számítógépes vezérléssel

40 Számítógépes kapcsolat Motorizált beállítások: Motorral mozgatott asztal Kiértékelő programok 1. fókusz 2. kondenzor 3. lámpaegységek 4. fényintenzitás 5. objektívek 6. reflexiós kockák (szűrők)

41 Telepathológia

42 Az interferencia jelenség alkalmazása a méréstechnikában

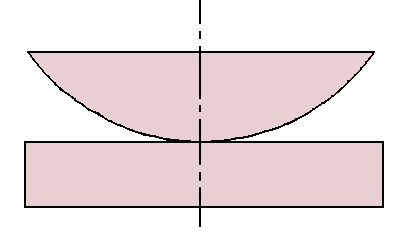

43 A Newton-gyűrűk

44 Newton-gyűrűk monokromatikus és fehér fényben

45 Askania gyártmányú Michelson interferométer (Bárány: Optikai műszerek IV.) Robusztus kivitel Pihentetett öntöttvas ház 3-részes öntött, preciziósan megmunkált asztal, a legfelső lap kétrészes, két forgatható, ferde lapból áll). 200 mm átmérő, 100 mm-rel előre húzható Robusztus és pontos tárgymozgató vezetékek Az osztótükör 200 mm átmérőt fed le A referencia tükör 100 mm átmérőjű A referencia-tükör 3-pontos szabályozású, interferometrikus pontossággal A lámpa-ház kívül van Spektrál-lámpával működik (hélium, higany, nátrium, kadmium vagy kripton töltésű gáz-kisülő cső; koherencia hossz kb 100 mm)

46 Az Askania interferométer sugármenete 1 spektrál lámpa 2 kondenzor rendszer 3 belépő rés 4 interferencia szűrő 5, 8, 17 tükör 15, 16 kollimátor objrktív 13 százalékos tükör 12 kompenzáló lemez 11 referencia síktükör 9 objektív lencserendszer 7 okulár lencserendszer Lent: mérendő felület (síklapúság; ferdeség; távolság)

47 A Kösters interferométer Mérőhasábok érintésmentes ellenőrzésére szolgáló műszer. Kisebb mérhető felület, mint a Michelson interferométernél Zárt kivitel, külső mozgatások, külső fényforrás (védelem a sugárzó hőtől) Legnagyobb mérési bizonytalanság: +/-0.02+L/1500 Pontosság: Síklapúság és párhuzamosság mérésnél: 0.01 Mérési lehetőségek Abszolút méret meghatározása a fényhullémhossz segítségével Összehasonlítás ismert méretű (etalon) mérőhasábbal Síklapúság meghatározása Párhuzamosság meghatározása

48 Néhány mérőhasáb jellegzetes hibájának interferencia-képe 1 Hossz-irányú dőlés (párhuzam-hiba) 2 Középen kopás 3 Kereszt irányú dőlés (párhuzam-hiba) 4 A két szélen kopás, és hosszirányú dőlés

49 VÉGE
