1 Földméréstan és vízgazdálkodás Földméréstani ismeretek Előadó: Dr. Varga Csaba 1

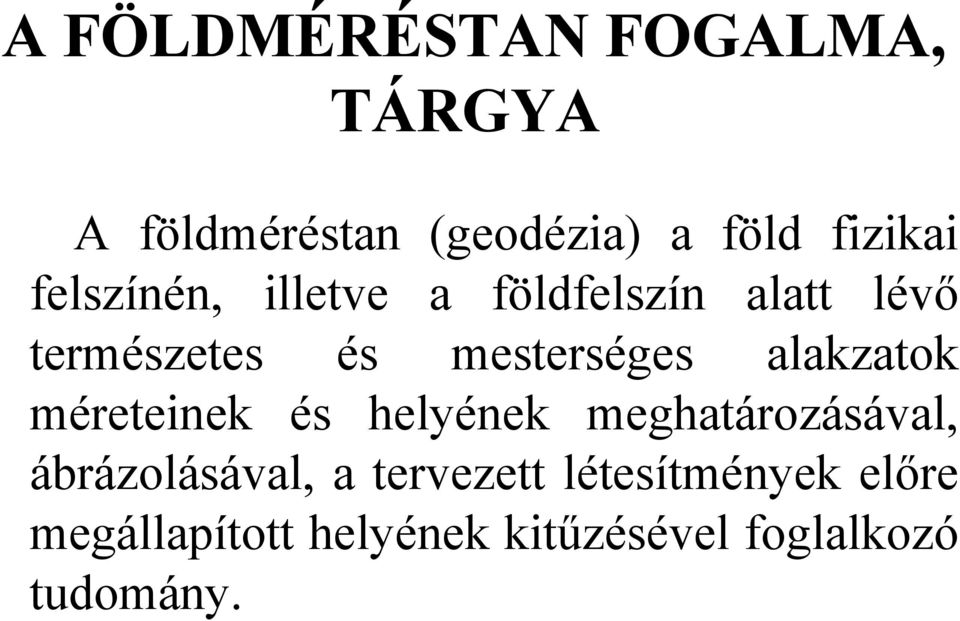

2 A FÖLDMÉRÉSTAN FOGALMA, TÁRGYA A földméréstan (geodézia) a föld fizikai felszínén, illetve a földfelszín alatt lévő természetes és mesterséges alakzatok méreteinek és helyének meghatározásával, ábrázolásával, a tervezett létesítmények előre megállapított helyének kitűzésével foglalkozó tudomány.

alakzatok méreteinek és helyének meghatározásával, ábrázolásával, a

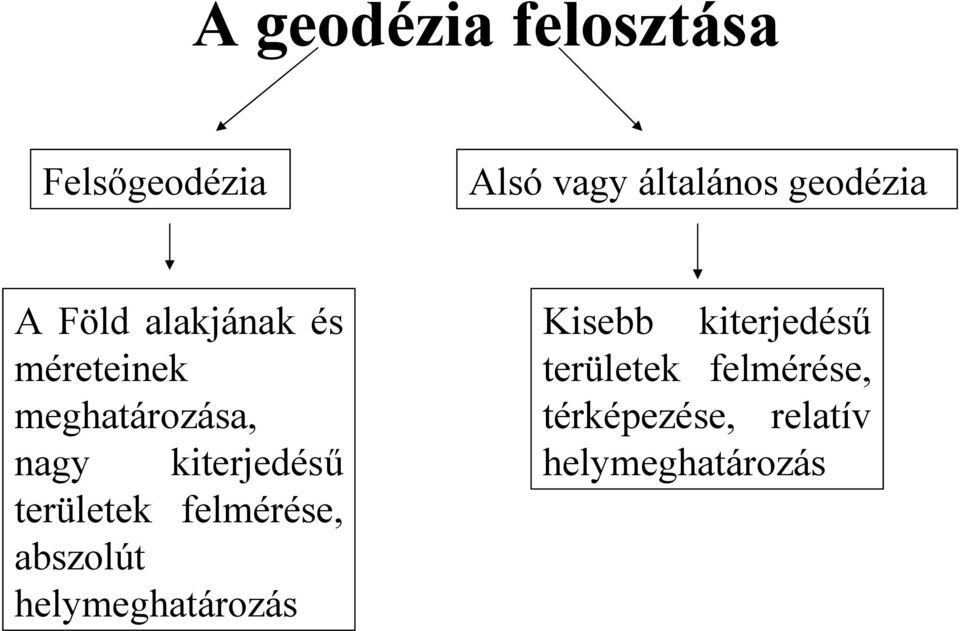

3 A geodézia felosztása Felsőgeodézia Alsó vagy általános geodézia A Föld alakjának és méreteinek meghatározása, nagy kiterjedésű területek felmérése, abszolút helymeghatározás Kisebb kiterjedésű területek felmérése, térképezése, relatív helymeghatározás

kiterjedésű területek felmérése, abszolút helymeghatározás

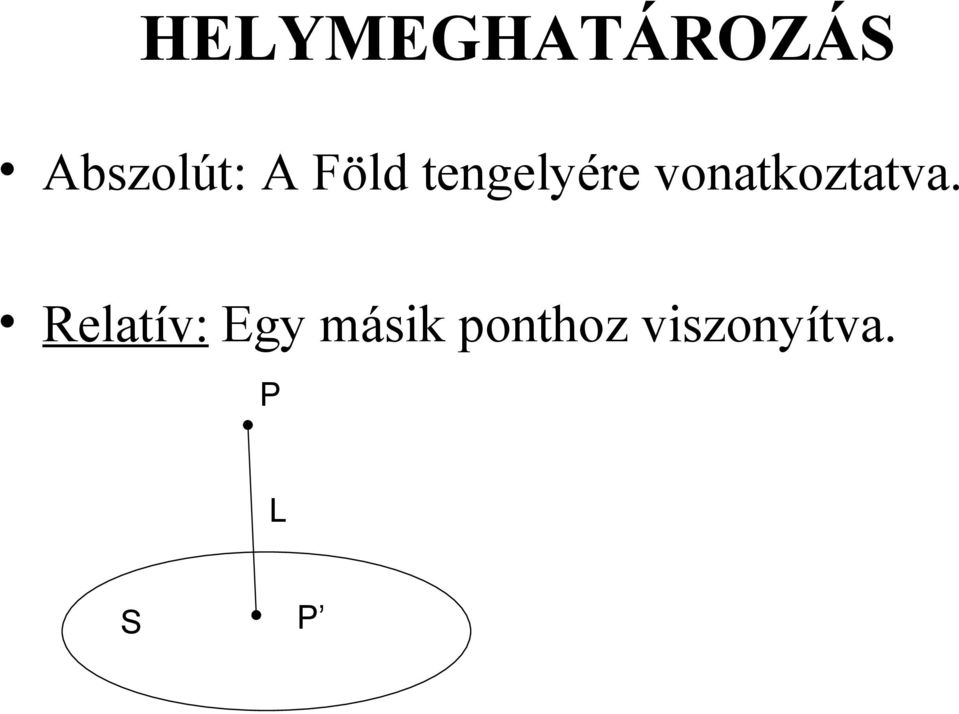

4 HELYMEGHATÁROZÁS Abszolút: A Föld tengelyére vonatkoztatva. Relatív: Egy másik ponthoz viszonyítva. P L S P

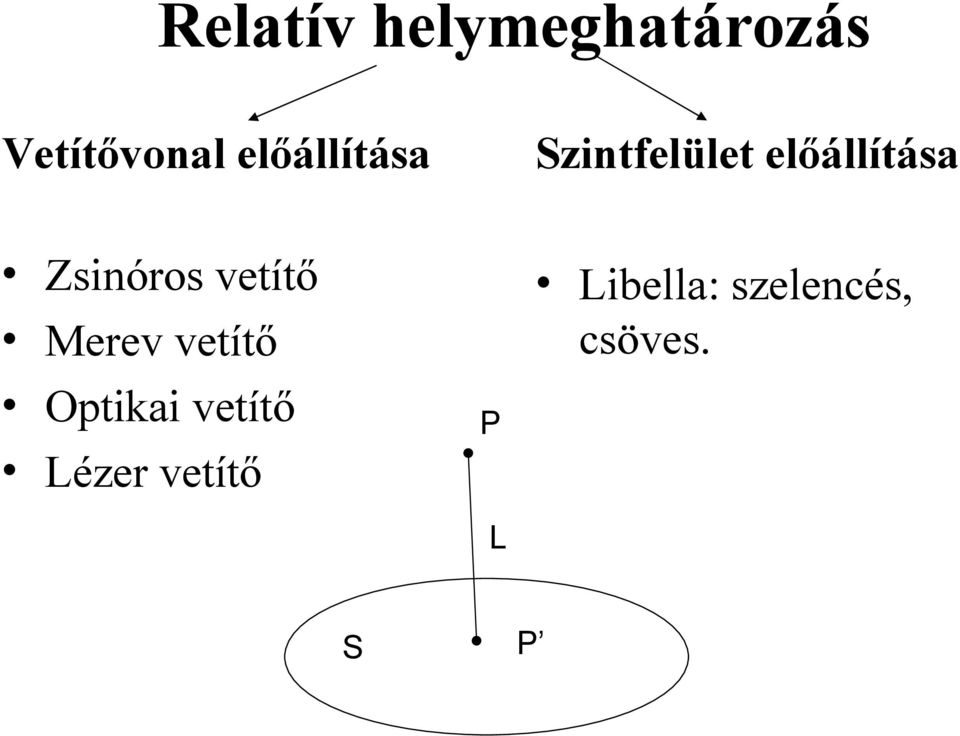

5 Relatív helymeghatározás Vetítővonal előállítása Szintfelület előállítása Zsinóros vetítő Merev vetítő Optikai vetítő Lézer vetítő P L Libella: szelencés, csöves. S P

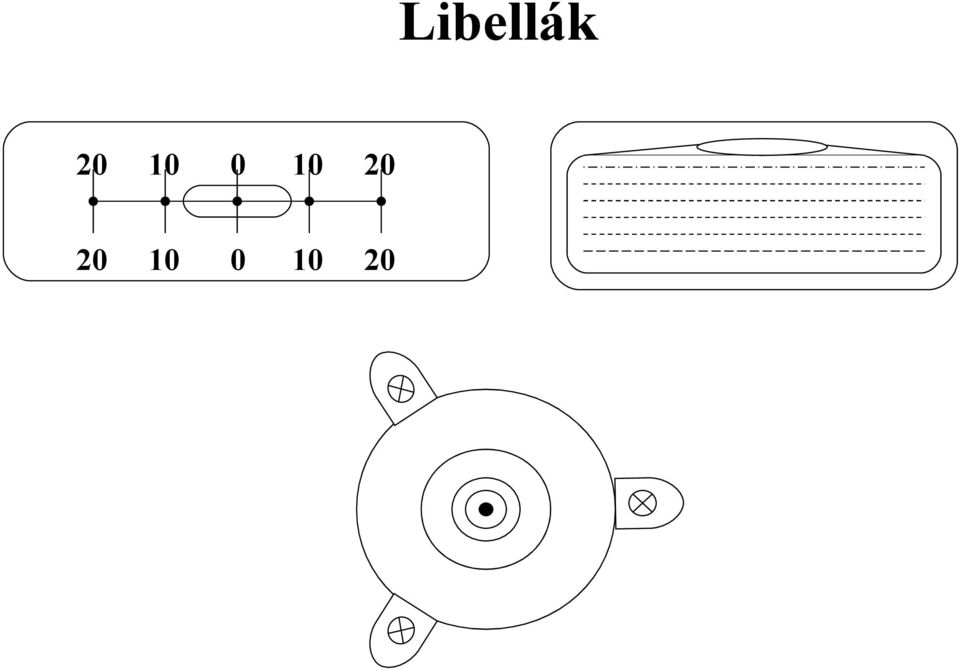

6 Libellák

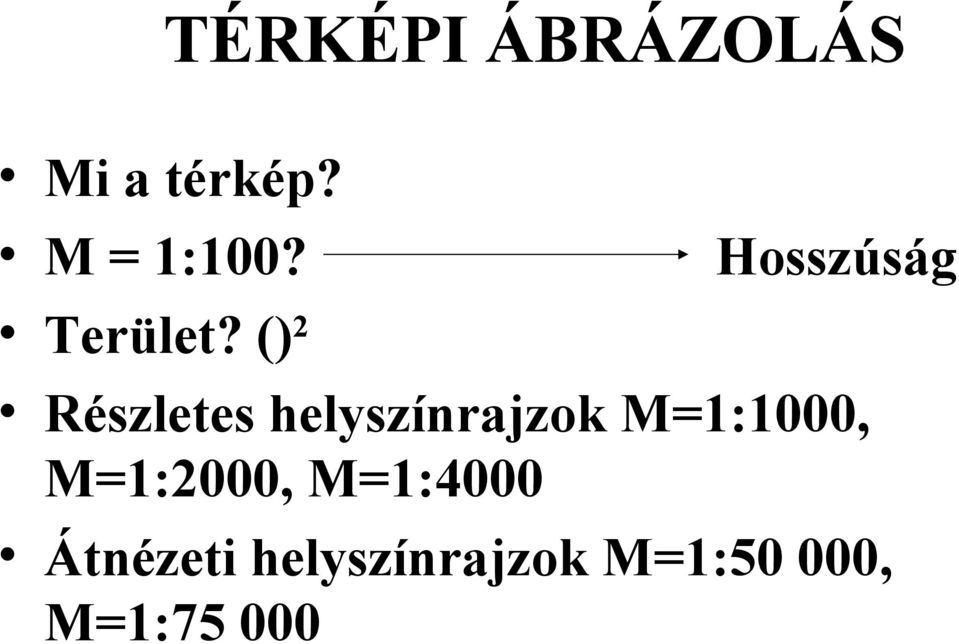

7 TÉRKÉPI ÁBRÁZOLÁS Mi a térkép? M = 1:100? Terület? () 2 Hosszúság Részletes helyszínrajzok M=1:1000, M=1:2000, M=1:4000 Átnézeti helyszínrajzok M=1:50 000, M=1:75 000

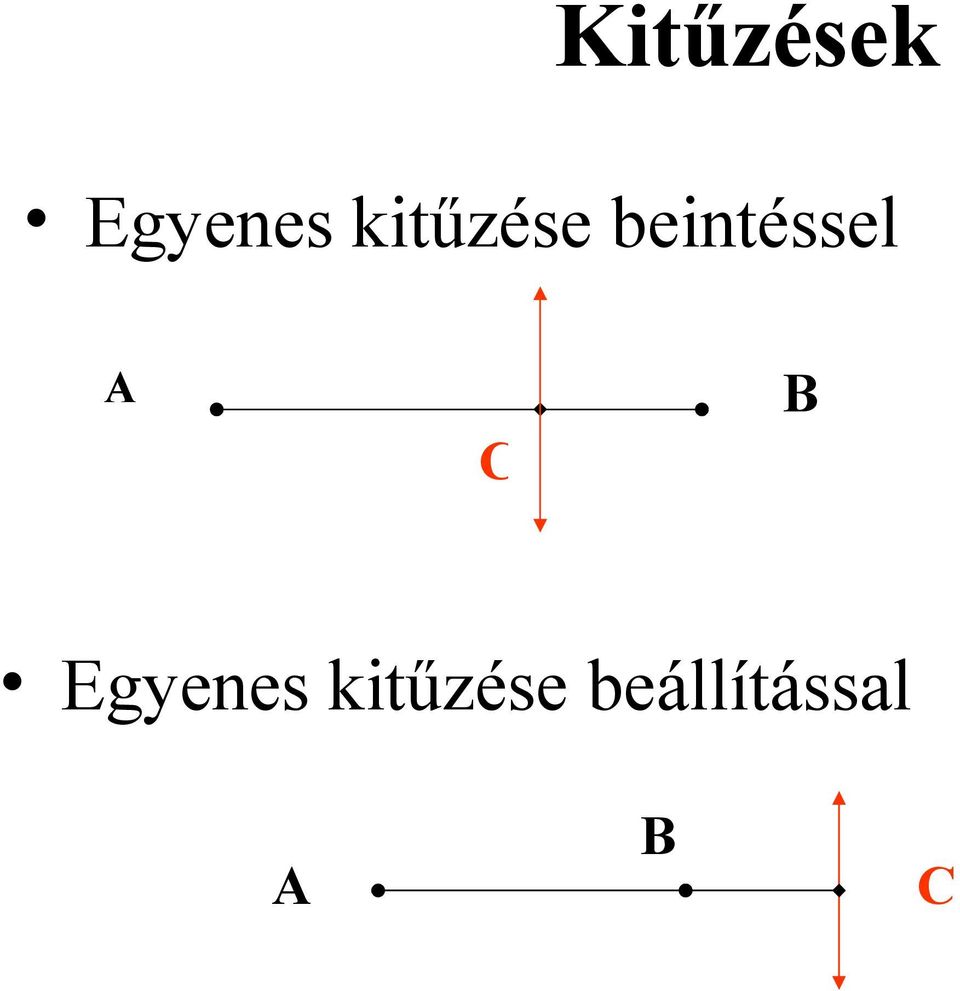

8 Kitűzések Egyenes kitűzése beintéssel A C B Egyenes kitűzése beállítással A B C

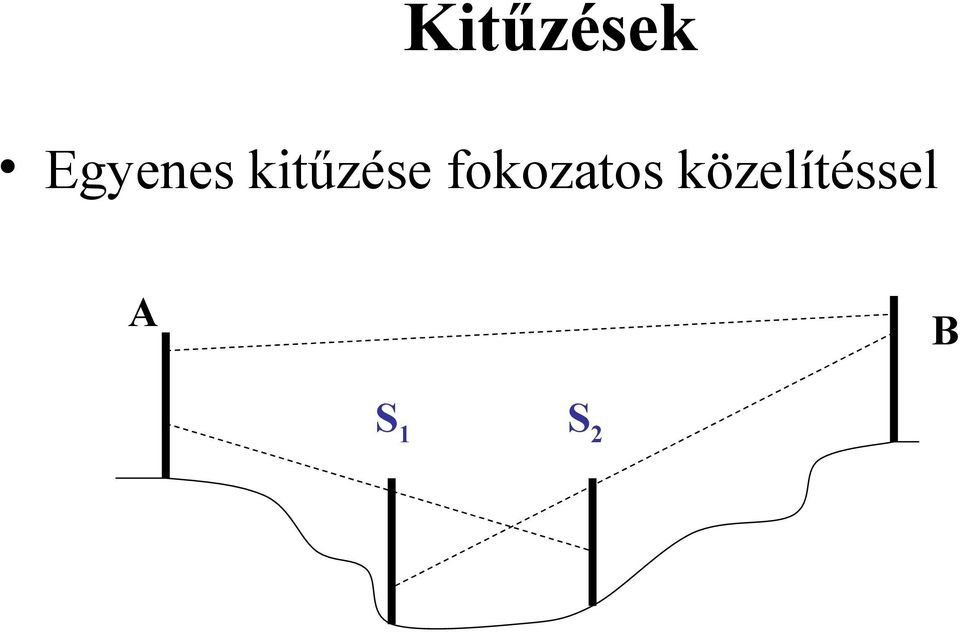

9 Kitűzések Egyenes kitűzése fokozatos közelítéssel A B S 1 S 2

10 Kitűzések Derékszög kitűzése körívvel F A D C E B Derékszög kitűzése zsineggel vagy mérőszalaggal F A D C E B

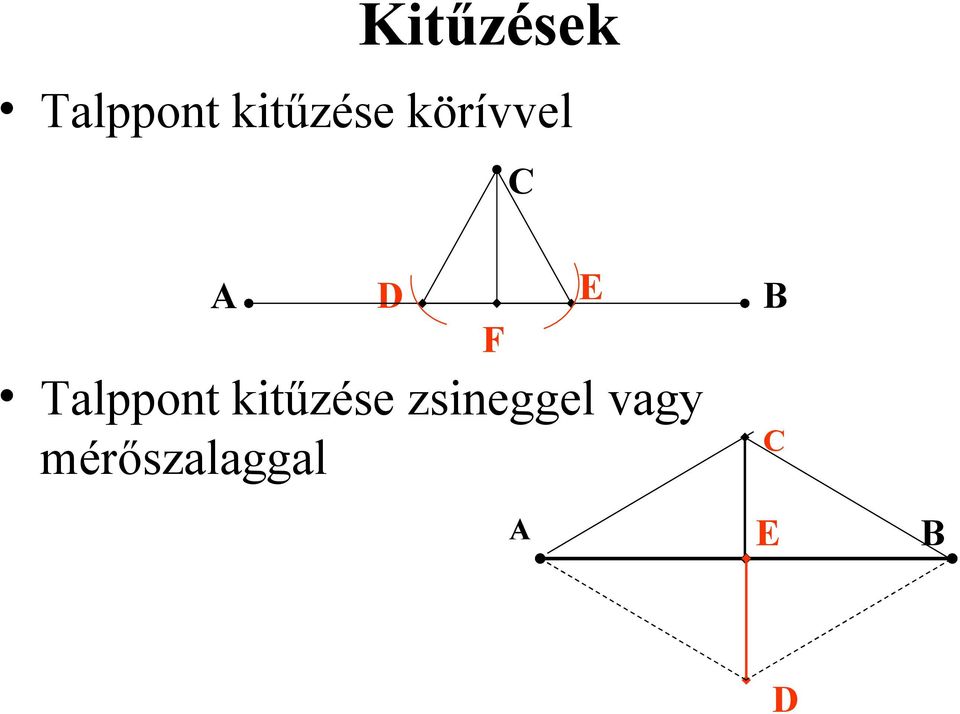

11 Kitűzések Talppont kitűzése körívvel A Talppont kitűzése zsineggel vagy mérőszalaggal D F C A E B C E B D

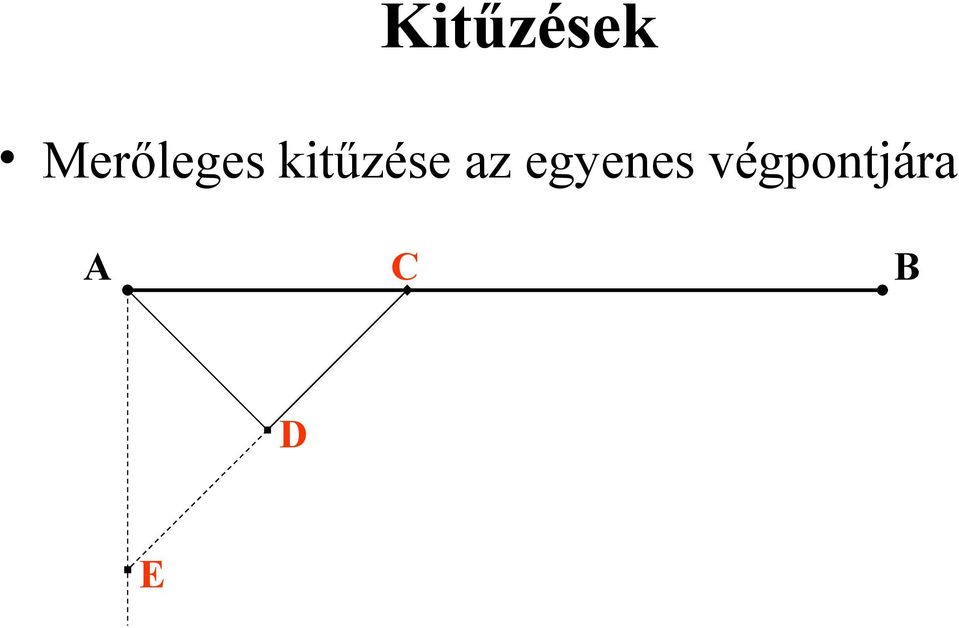

12 Kitűzések Merőleges kitűzése az egyenes végpontjára A C B D E

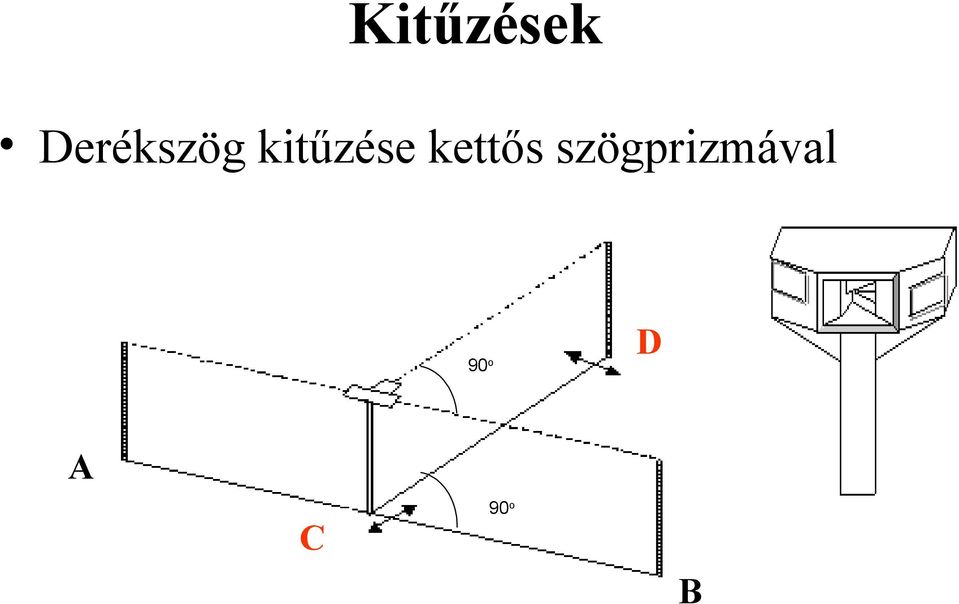

13 Kitűzések Derékszög kitűzése kettős szögprizmával 90 o D A C 90 o B

14 Kitűzések Görbe vonalak kitűzése A B

15 Távolságmérés Közvetlen Közvetett Mérőléc Mérődrót Mérőkerék Mérőszalag Párhuzamos eltolással Merőleges segítségével Fotoooptikai távmérőkkel

16 Közvetett távolságmérés párhuzamos eltolással A B C D

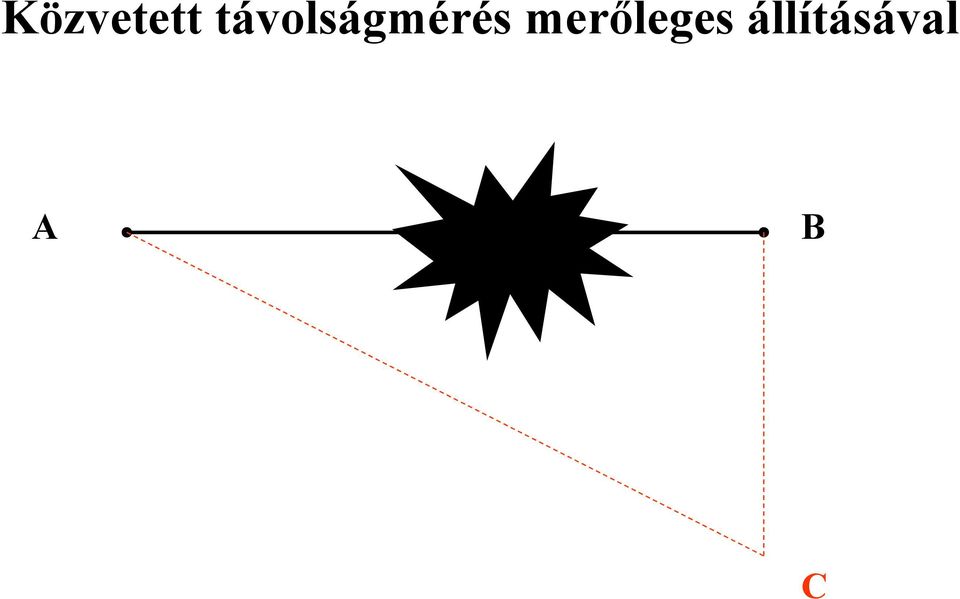

17 Közvetett távolságmérés merőleges állításával A B C

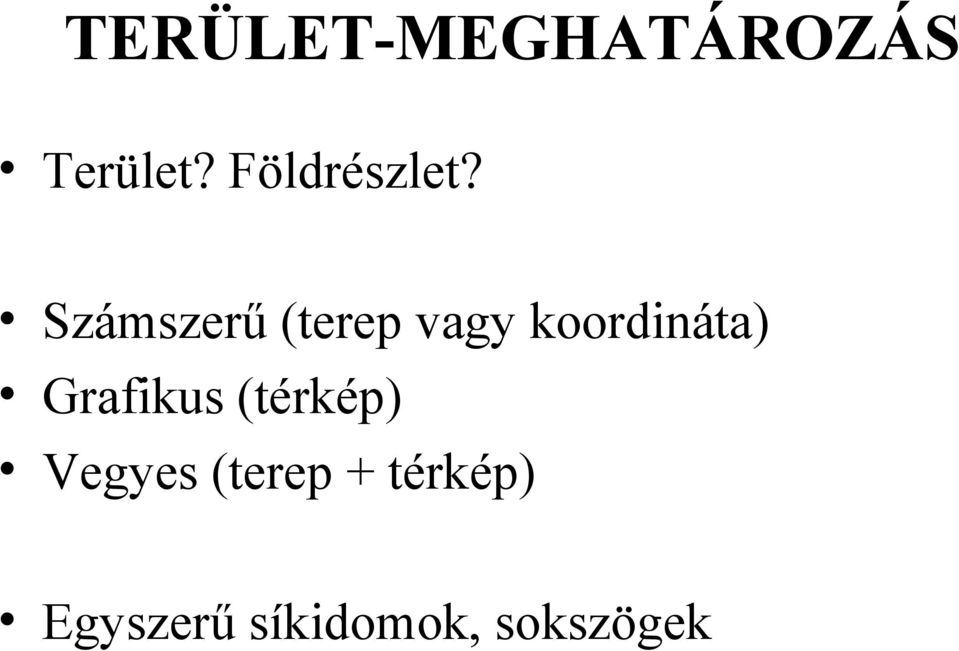

18 TERÜLET-MEGHATÁROZÁS Terület? Földrészlet? Számszerű (terep vagy koordináta) Grafikus (térkép) Vegyes (terep + térkép) Egyszerű síkidomok, sokszögek

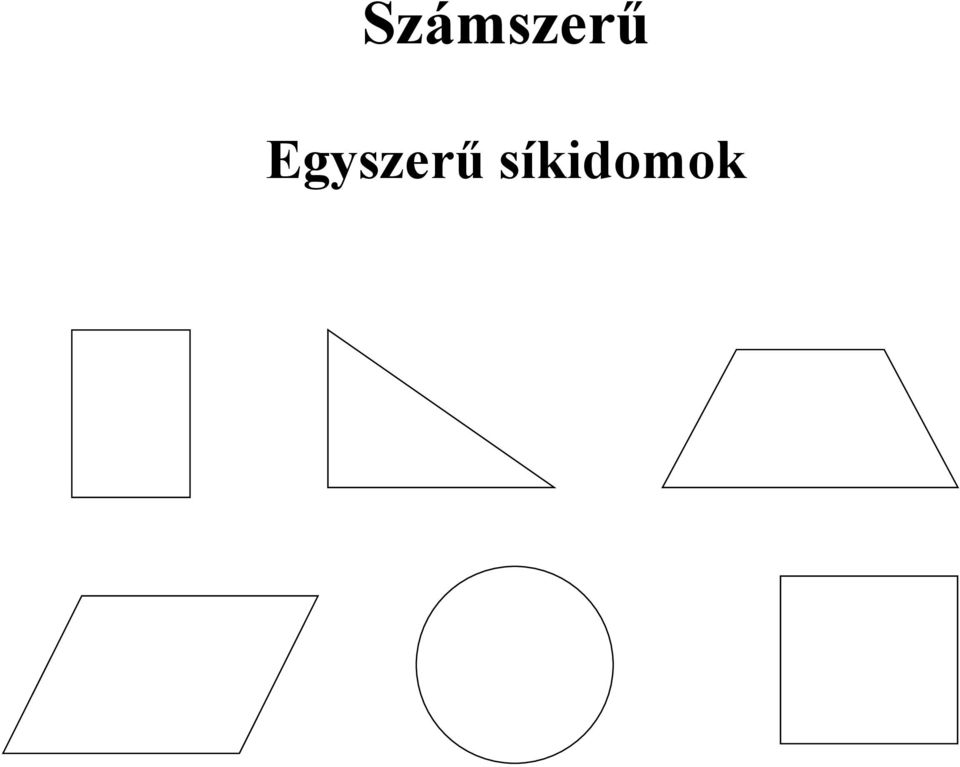

19 Számszerű Egyszerű síkidomok

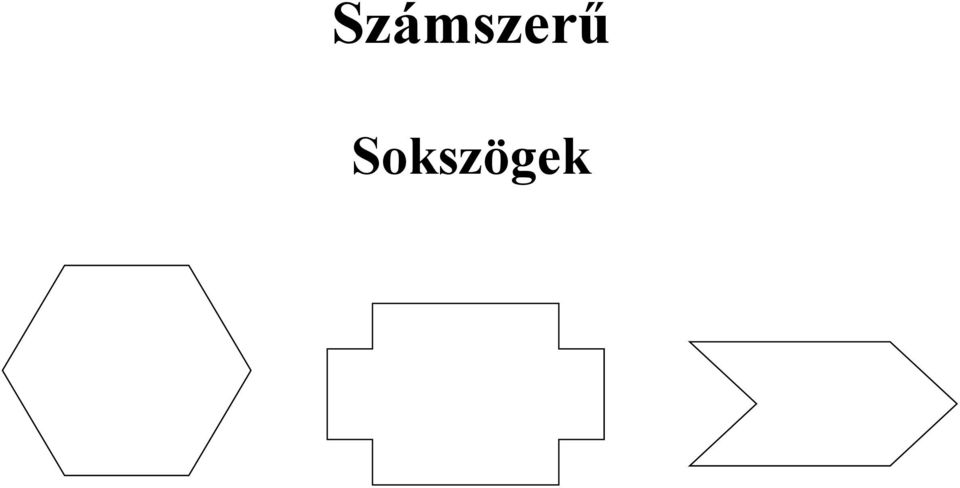

20 Számszerű Sokszögek

21 Grafikus a Alapidomokra bontással t t 2 1 t 2 T=t 1 + t 2 + t 3 + t 4 m t 1 3 t 4

22 TERÜLETOSZTÁS Cél: új földrészlet kialakítása. Módja: számszerű vagy grafikus. Téglalap, háromszög, trapéz

23 Téglalap felosztása a b T 1 T 2 T 3 T 4 b a

24 Háromszög felosztása t 1 S 1 S 2 t 2 t 1 t 2 t 3 S 3 t 3 S 1 S 2 T/t 1 =a/s 1 T/(t 1 +t 2 )=a/s 2 S 3 =a T/t 1 =S 32 /S 1 2 T/(t 1 +t 2 )= S 32 /S 2 2

25 Trapéz felosztása l 1 l 2 l 3 t 1 t 2 t 3 S 1 = (a/t)t 1 S 2 = (a/t)(t 1 +t 2 ) l 1 = (a 1 /T)t 1 l 2 = (a 1 /T)(t 1 +t 2 ) a 1 =l 1 +l 2 +l 3 S 1 S 2 S 3 a

26 MAGASSÁGMÉRÉS Abszolút vagy Relatív mbf = maf-0,68 [m] maf = mbf+0,68 [m] Szintezés (szintező) Trigonometriai (teodolit, tahiméter, mérőállomás)

27 Szintezés elve Két pont felett bizonyos magasságban előállítunk egy vízszintes irányt. Mérjük a pontok függőleges távolságát az iránytól. A két pont magasságkülönbségét a vízszintes iránytól mért függőleges távolságok különbsége adja.

28 Szintezőműszer szintezőlibella távcső szintezőcsavar szemcső talpcsavar irányvonal fekvőtengely okulár irányvonal szálcső parallaxis csavar főcső objektív

29 A műszer beállítása Az optikai távcső beállítása. Az irányvonal és a szintezőlibella tengelyének párhuzamossága. A vízszintes szál beállítása

30 Műszer felállítása Durva irányzás Finom irányzás A szintezés Szintezőlibella igazítása Leolvasás Jegyzőkönyvben rögzítés Átállás KÖTŐPONT

31 OMP (falicsap) Hátra leolvasás Előre leolvasás Jegyzőkönyv Alapvonal szintezés 7 cm

32 Területszintezés Négyzetháló Számozott vetület

33 Területszintezés Rétegvonalas térkép

34 M = 1: 100 Hossz-szelvény szintezés [m] [m] M = 1: 10000

35 Keresztszelvény szintezés

36 Egyéb szintezési feladatok Előre meghatározott magasság kitűzése Épületek, műtárgyak kitűzése Utak kitűzése Csatornák kitűzése

37 Trigonometriai magasságmérés Közvetett módon a magasságkülönbségek trigonometriai összefüggéséből számítjuk. m = h+t tg α 1 m = h - l +T tg α +(t 2 /2)(1-k) Nagy távolságok esetén Teodolit, tahiméter, mérőállomás

38 A teodolit

39 Műszertalp Alhidádé Libella Talpcsavar Távcső Dioptra Vízszintes kör (limbusz) Magassági kör Kötő-és irányító csavarok Vetítő Leolvasó A teodolit részei

40 Magasságmérés teodolittal Pontraállítás Állótengely függőlegessé tétele Irányzás Indexlibella kiigazítása Leolvasás az első távcsőállásból Második távcsőállás Indexlibella kiigazítása Leolvasás a második távcsőállásból

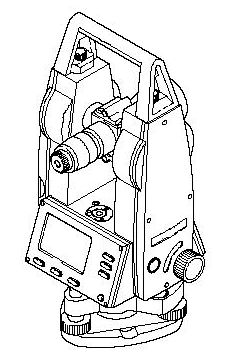

41 Digitális teodolit alhidádé távcső LCD kijelző szelencés libella műszertalp talpcsavar

42 Digitális teodolit
