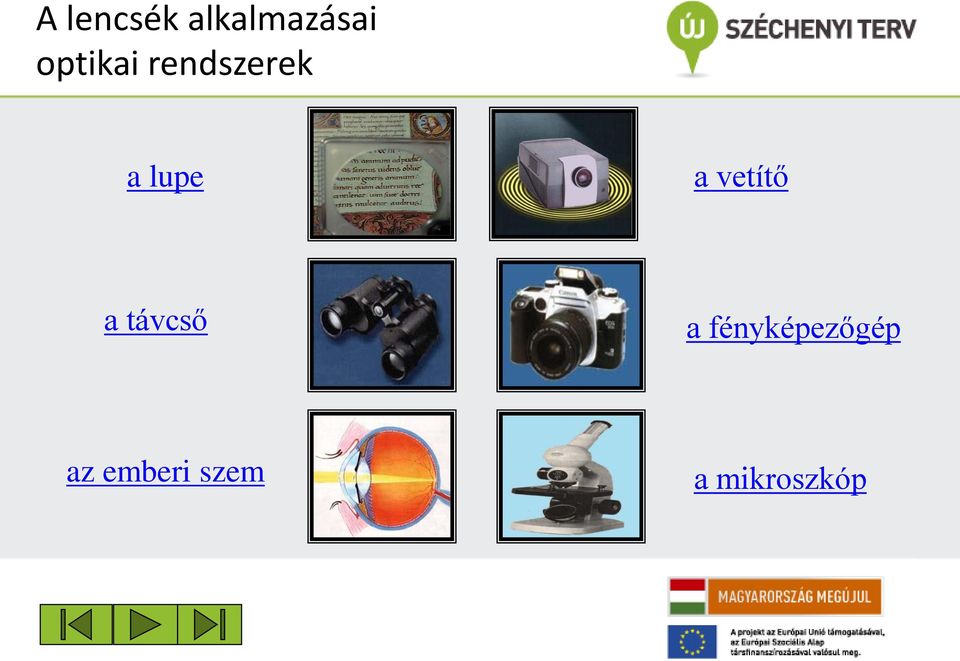

1 A lencsék alkalmazásai optikai rendszerek a lupe a vetítő a távcső a fényképezőgép az emberi szem a mikroszkóp

2 A lupe Az egyszerű nagyító, vagy lupe egy domború lencse, a legegyszerűbb látószögnövelő eszköz. A fókuszponton belüli tárgyról nagyított képet ad. 2F F O F 2F

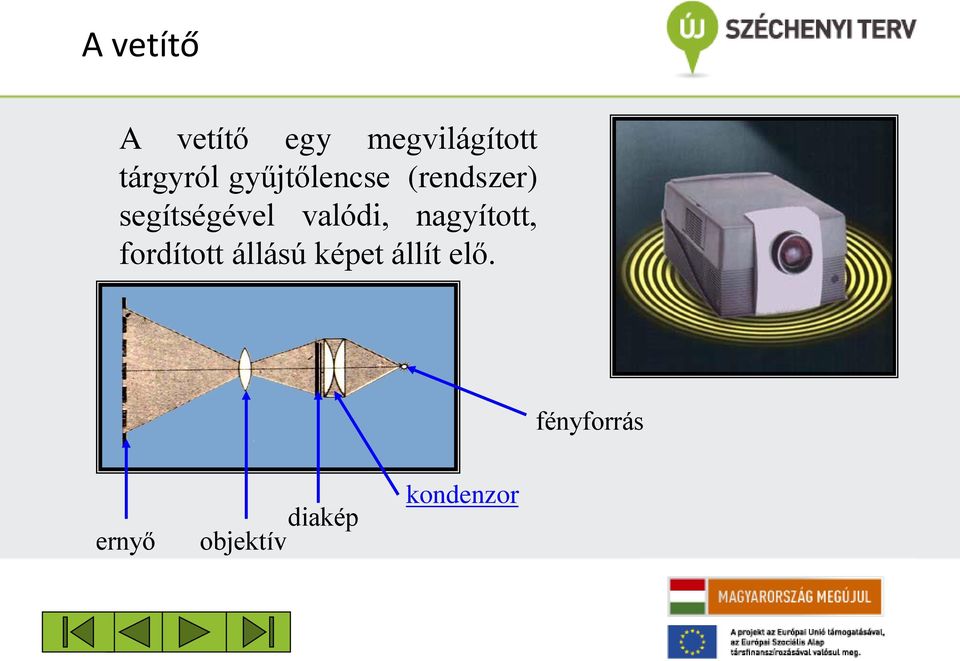

3 A vetítő A vetítő egy megvilágított tárgyról gyűjtőlencse (rendszer) segítségével valódi, nagyított, fordított állású képet állít elő. fényforrás ernyő diakép objektív kondenzor

4 A vetítő képalkotása A tárgyat az egyszeres és kétszeres fókusztávolság közé kell tenni, mert ekkor keletkezik nagyított, fordított, valódi kép. 2F F O F 2F k+t

5 Az emberi szem retina pupilla látóideg szemlencse A retinán keletkezett kép: fordított állású kicsinyített valódi

6 Az emberi szem képalkotása A tárgynak a szemlencse kétszeres fókusztávolságán kívül kell lenni, mert ekkor keletkezik kicsinyített, valódi kép. A túl közeli tárgyakat ezért nem láthatjuk élesen. 2F F O F 2F k+t

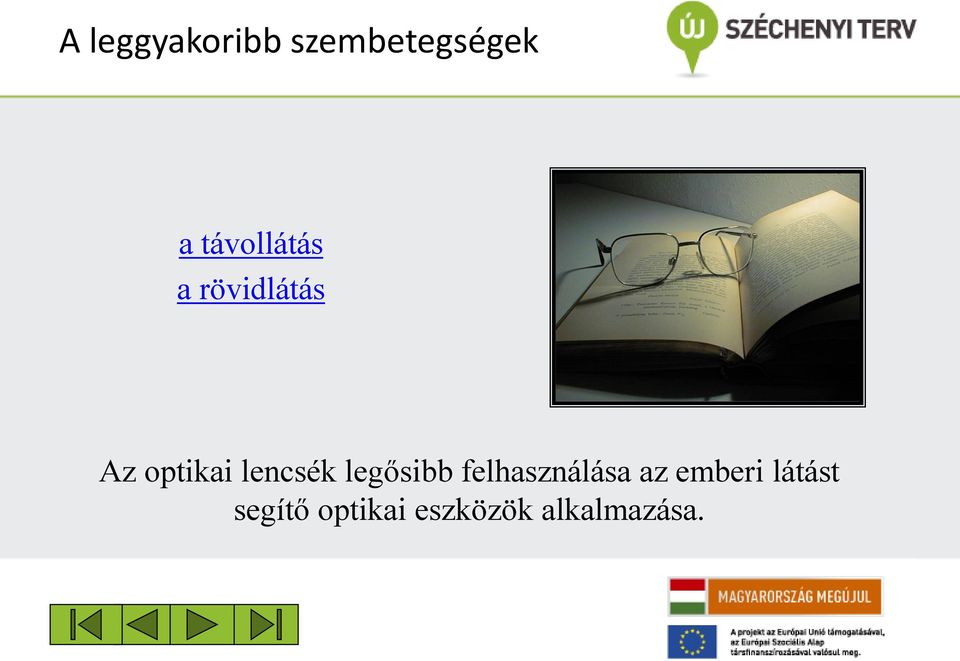

7 A leggyakoribb szembetegségek a távollátás a rövidlátás Az optikai lencsék legősibb felhasználása az emberi látást segítő optikai eszközök alkalmazása.

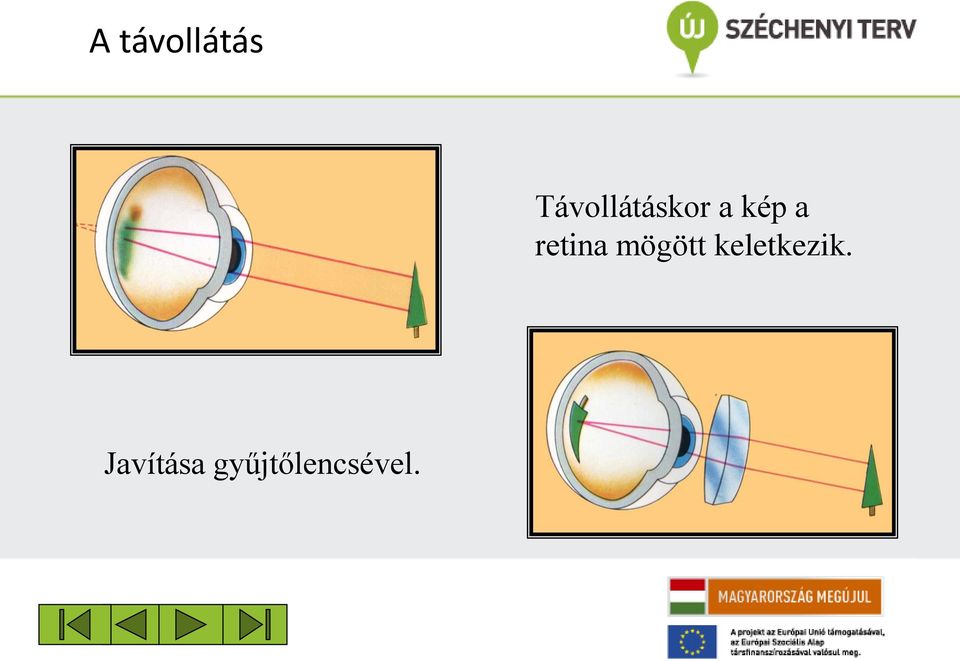

8 A távollátás Távollátáskor a kép a retina mögött keletkezik. Javítása gyűjtőlencsével.

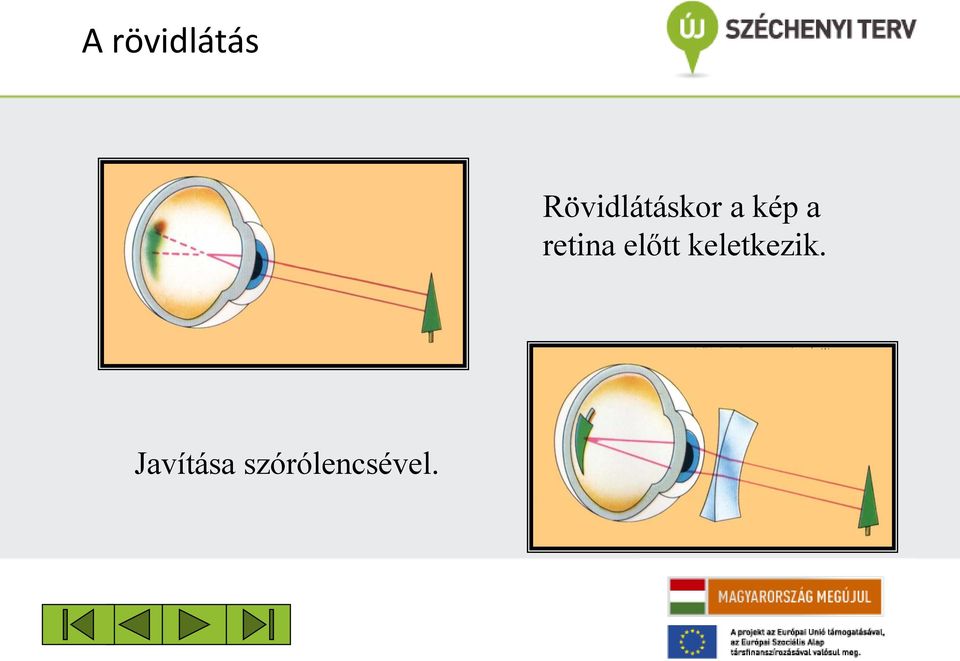

9 A rövidlátás Rövidlátáskor a kép a retina előtt keletkezik. Javítása szórólencsével.

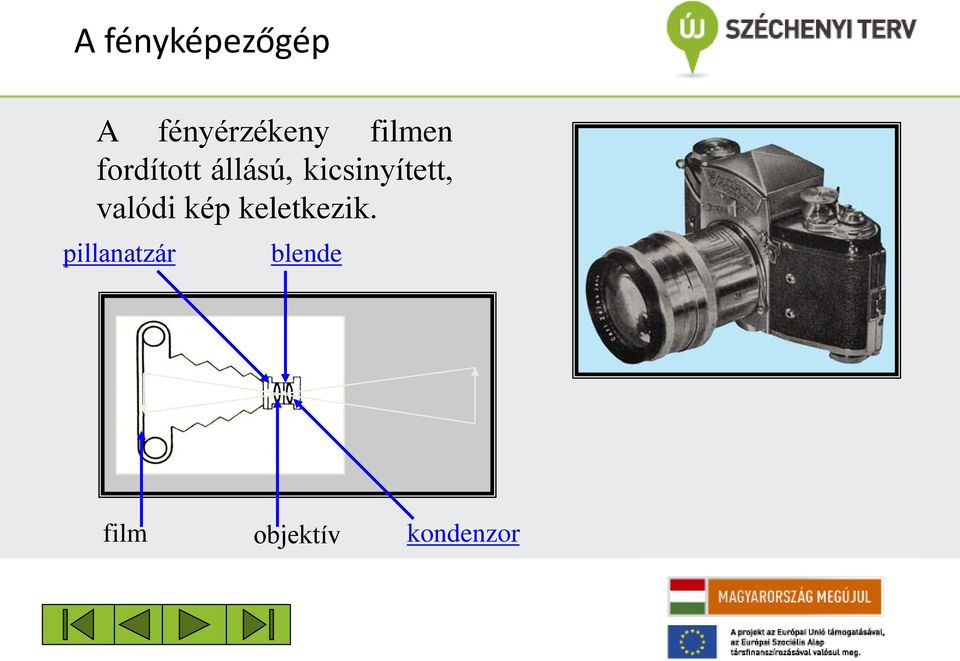

10 A fényképezőgép A fényérzékeny filmen fordított állású, kicsinyített, valódi kép keletkezik. pillanatzár blende film objektív kondenzor

11 A fényképezőgép képalkotása A filmet a lencse kétszeres fókusztávolságán kívülre kell tenni, mert ekkor keletkezik kicsinyített, valódi kép. A túl közeli tárgyakról nem lehet éles képet készíteni 2F F O F 2F k+t

12 Az emberi szem és a fényképezőgép összehasonlítása blende - pupilla objektív - szemlencse film - retina

13 A fényképezőgép beállításai távolságállítás exponálási idő beállítása fényrekesz állítása

14 A távolságállítás A tárgy- és képtávolság összege rögzített, így a különböző távolságban levő tárgyakról az objektív lencse mozgatásával, vagyis a megfelelő kép- és tárgytávolság beállításával kapunk éles képet a filmen. A távolság megállapítása történhet: becsléssel, a távolság lemérésével, automatikusan.

15 Az exponálási idő beállítása Az exponálási idő a fényrekesz (blende) nyitvatartási idejét határozza meg. Beállításakor figyelembe kell venni: a fény erősségét, a blende nagyságát, a film érzékenységét. Beállítási értékek: 30, 60, 125, 250, 500

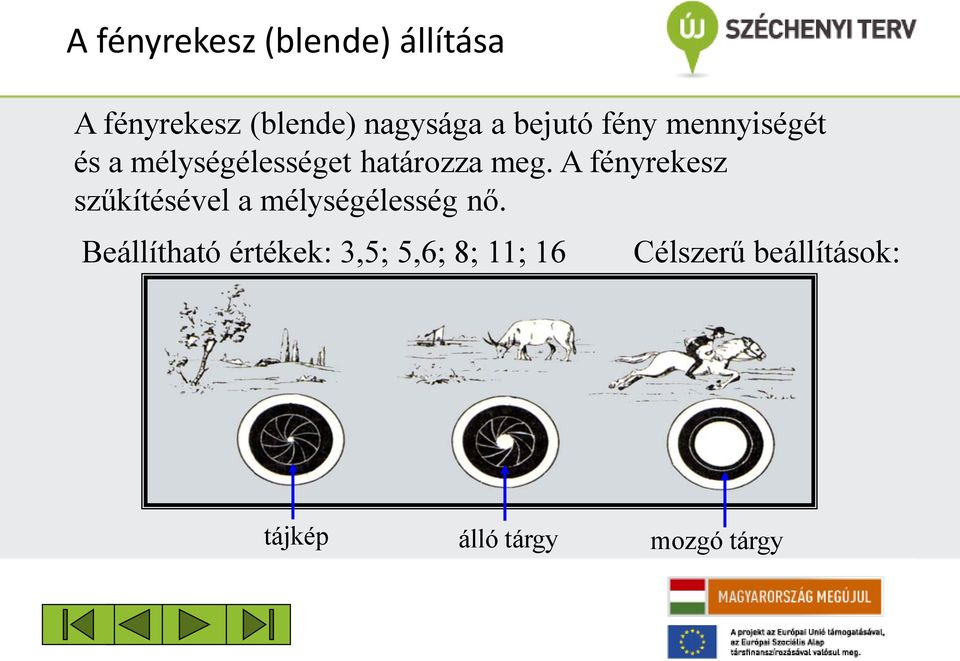

16 A fényrekesz (blende) állítása A fényrekesz (blende) nagysága a bejutó fény mennyiségét és a mélységélességet határozza meg. A fényrekesz szűkítésével a mélységélesség nő. Beállítható értékek: 3,5; 5,6; 8; 11; 16 Célszerű beállítások: tájkép álló tárgy mozgó tárgy

17 A fényrekesz nagysága és a mélységélesség A fényrekesz nagy, a környezet homályos. A fényrekesz szűk, a környezet is éles.

18 A távcső A távcső (teleszkóp) a távoli tárgyak megfigyelésére szolgál, mert megnöveli a tárgyak látószögét. Fajtái: a Kepler-távcső a földi távcső a Galilei-távcső a binokuláris távcső

19 A Kepler-távcső A Kepler-távcső vagy csillagászati távcső látószögnövelő eszköz, mely a távoli tárgyakról fordított képet ad. okulár távoli csillagok objektív a csillagok képei

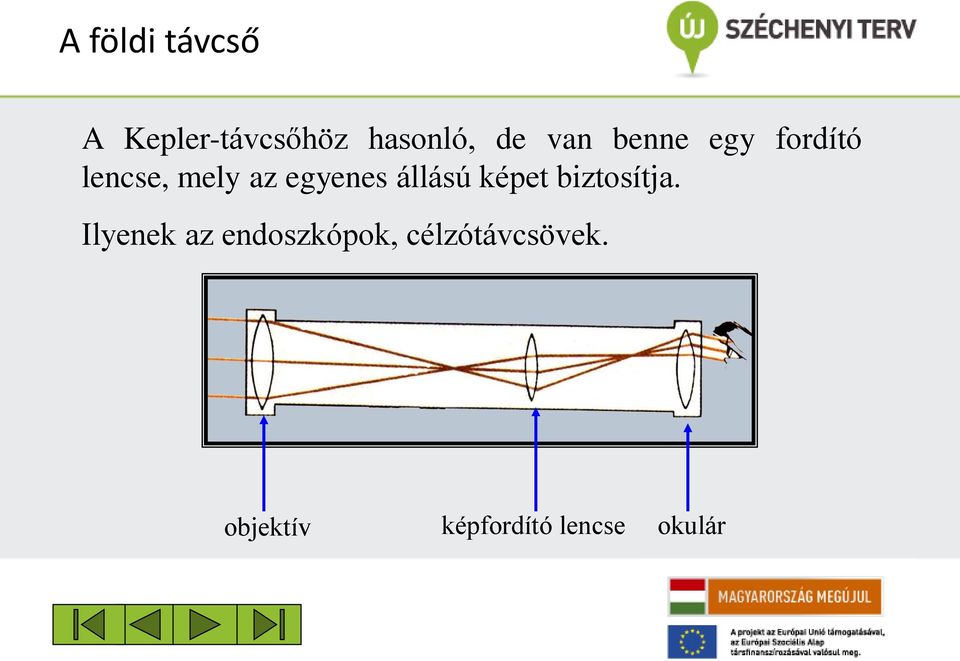

20 A földi távcső A Kepler-távcsőhöz hasonló, de van benne egy fordító lencse, mely az egyenes állású képet biztosítja. Ilyenek az endoszkópok, célzótávcsövek. objektív képfordító lencse okulár

21 A Galilei-távcső Hollandiai mintára Galilei távcsövet épített, mely lehetővé tette az égbolt soha nem látott jelenségeinek észlelését, így a Hold felszínének, a Tejútrendszer szerkezetének vizsgálatát. A távcső objektívje gyűjtő-, okulárja szórólencse, a keletkezett kép egyenes állású. A távcső megnöveli a tárgy látószögét hasonlóan, mint a Kepler-távcső. Galilei távcsövei

22 A binokuláris távcső A binokuláris távcső két egymás mellé szerelt távcső, s így egyszerre mindkét szemmel való nézésre alkalmas. Ha a képfordítást két 45 -os prizmával oldják meg, így csökkenthető a távcső hosszúsága. objektív képfordító prizmák okulár

23 A mikroszkóp A mikroszkóp egy összetett nagyító. Az objektív lencse által létrehozott valódi képet az okulár lencsével, mint egyszerű nagyítóval nézzük, és így látjuk még nagyobbnak a tárgy képét. okulár objektív tárgy kép
